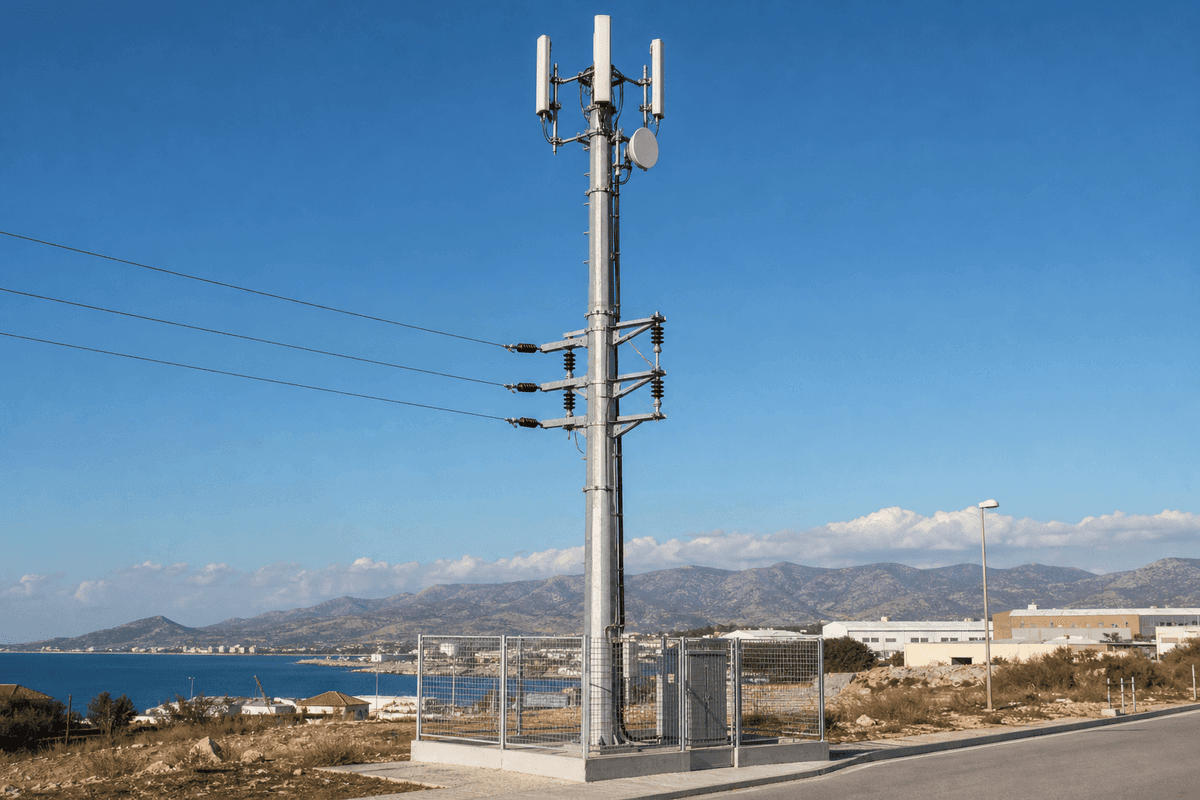

عمود مشترك للاتصالات وتوزيع الكهرباء 12م - عمود فولاذي مشترك 10kV

يُعد عمود المشاركة المشترك لتوزيع الاتصالات بارتفاع 12 م (12m Distribution Telecom Shared Pole) عمودًا دائريًا فولاذيًا من فولاذ مجلفن بالغمس الساخن بارتفاع 12 م، ومُعدًا لتوزيع 10 kV ولمنصة 1 للهوائيات، تدعم حتى 3 هوائيات اتصالات تحت ظروف رياح تصميمية تبلغ 40 m/s. وبوزن هيكل العمود البالغ تقريبًا 320 kg وسعر مرجعي FOB للعمود قدره 130 USD، فإن حل البنية التحتية المشتركة هذا موجّه لممرات المرافق على جانب الطرق، وتوسعات النطاق العريض في القرى، والمناطق الصناعية، ومشروعات البنية التحتية الذكية شبه الحضرية، حيث يجب أن يحمل أصل واحد معدات توزيع الجهد المتوسط وكذلك معدات الاتصالات ضمن حيز مدمج بارتفاع 12 م.

على عكس عمود أحادي الغرض للاتصالات فقط، فإن هذا الطراز هو عمود مشاركة (Joint-use pole) للاستخدام المشترك بين التوزيع + الاتصالات؛ أي أن الترتيب الميكانيكي، وفواصل السلامة، والتأريض، وافتراضات الأحمال يجب أن تُنسَّق عبر وظيفتين من وظائف المرافق بدلًا من وظيفة واحدة. عمليًا، عادةً ما تخصص شركات المرافق منطقة الاتصالات العلوية أو منطقة جانبية (Offset) لاستيعاب 3 هوائيات قطاعية أو مجموعة ربط لاسلكي صغيرة (Microwave backhaul) مدمجة، بينما يتم ترتيب المنطقة الكهربائية لمعدات خطوط 10 kV مع مسافات فصل تتوافق مع الكود. وبالنسبة للمشترين الذين يقارنون البدائل، يمكن أن يقلل العمود المشترك من احتلال الممرات بنسبة تقارب 30% إلى 50% مقارنةً بتركيب عمود طاقة منفصل وعمود اتصالات منفصل، كما يخفض أعمال الحفر المدنية وتكاليف/متطلبات التصاريح المرتبطة بحقوق المرور في مسارات أقصر من 5 km.

تموضع المنتج وحالات الاستخدام

ينتمي هذا المنتج إلى خط SOLARTODO Telecom Tower، لكن هذا الاختلاف تحديدًا مُهيأ كـ عمود مشاركة اتصالات توزيع وليس كعمود أحادي الغرض للاتصالات فقط. تهم هذه النقطة لأن الأعمدة المخصصة للاتصالات فقط غالبًا ما تستبعد الموصلات والعوازل وفواصل السلامة الكهربائية، بينما تم تصميم هذا الطراز 12 م حول سيناريو خدمة مزدوج مع توزيع 10 kV على نفس الهيكل. يمكن للمشترين عرض جميع منتجات Telecom Tower للمقارنة بين الهياكل أحادية الغرض والمشتركة، أو تكوين نظامك عبر الإنترنت لتحديد ارتفاع العمود وعدد الهوائيات ومنطقة الرياح والحمل على المرافق ضمن سير عمل رقمي واحد.

تتمثل إحدى سيناريوهات النشر النموذجية في باقة تغطية النطاق العريض الريفي وإعادة تأهيل التغذية (feeder) عبر 18 قرية ضمن ممر بطول 42 km في منطقة MENA أو أفريقيا جنوب الصحراء. وفي نموذج تخطيط مشابه، استخدم مطور المرافق أعمدة مشاركة بارتفاع 12 م عند كل مسافة بينية قدرها 60 م إلى 80 م، بحيث تحمل توزيع 10 kV بالإضافة إلى 3 هوائيات خلوية صغيرة في العقد المختارة لتحسين تغطية 4G لحوالي 12,000 مستخدم مع تجنب خط ثانٍ لأعمدة الاتصالات. وبالمقارنة مع نهج عمودين تقليدي، قدّر فريق المشروع تخفيضات في الحفر المدني بنحو 35%، وتوفيرًا في طنّية الفولاذ بنسبة 15% إلى 20% لكل كيلومتر مُخدَّم، وتقليلًا في زمن معالجة التصاريح بنحو 25% تقريبًا، وذلك حسب إجراءات مراجعة الجهة المحلية.

بنية النظام (System Architecture)

تستخدم البنية الإنشائية جسم عمود دائري فولاذي مع جلفنة بالغمس الساخن، ومستوى تثبيت اتصالات واحد، ونظام أساس مُصمم وفقًا لظروف التربة المحلية، والتعرض للرياح، وشدّ الموصلات. وفي معظم تصاميم المشاركة بارتفاع 12 م، يتضمن العمود 1 منصة اتصالات علوية أو جانبية التثبيت، ومعدات عارضة/كمرات (crossarm) أو حوامل لمرافق الكهرباء، وتكامل نظام التأريض مع الموصل الهابط، وتجهيزات لتمرير الكابلات لملحقات RF والكهرباء. تشمل مراجع التحقق التصميمي الشائعة TIA-222-H لأحمال هياكل الاتصالات، و EN 1993-3-1 لمبادئ أبراج ومواسير الفولاذ، ومعايير الإنشاء الخاصة بالمرافق محليًا لفواصل 10 kV الكهربائية وتنسيق العزل.

ومن الناحية الميكانيكية، فإن حمولة الاتصالات على عمود مشاركة بارتفاع 12 م مُتعمدة أن تكون معتدلة عند 3 هوائيات و1 منصة، لأن الوظيفة الكهربائية تستهلك بالفعل جزءًا كبيرًا من السعة الإنشائية عبر شدّ الموصلات، والحمولة الميتة للعوازل، ومساحة “سارية/شراع” الرياح الناتجة عن معدات الخط. وفي ممارسات الشراء، يعني ذلك أن على المشتري تحديد ما لا يقل عن 6 مدخلات أساسية قبل الهندسة النهائية: مستوى الجهد، طول المقطع (span)، نوع الموصل، أبعاد الهوائيات، السرعة الأساسية للرياح، وقدرة تحمل التربة. وللمشاريع التي تتجاوز 50 عمودًا، توصي SOLARTODO عادةً بمصفوفة مسار (line-route matrix) تغطي ما لا يقل عن 3 حالات أحمال: التشغيل اليومي، حالة طارئة لسلك مكسور، وحالة الحدث القصوى للرياح.

المواصفات الفنية

يعتمد التكوين القياسي على ارتفاع عمود 12 م فوق سطح الأرض، ونوع joint_use_pole، ومادة steel_round، ومنصة 1 للهوائيات، وسعة 3 antenna، وسرعة رياح تصميمية 40 m/s. الكتلة الإنشائية الإرشادية هي 320 kg، وهي متوافقة مع عمود فولاذي مشترك للاستخدام المتوسط (medium-duty) بوزن مدمج من نوع Q355 أو ما يعادله، مع استهداف سماكة الجلفنة عادةً ضمن 70 μm إلى 100 μm، وفقًا لممارسة الجلفنة حسب ISO 1461 أو ما يعادلها. وتُحدد مدة الحياة التصميمية بـ 30 سنة، على الرغم من أن عمر الخدمة يمكن أن يتجاوز 30 سنة عبر فحوصات دورية كل 12 شهرًا إلى 24 شهرًا مع صيانة الطلاء في البيئات الساحلية أو عالية التلوث.

عادةً ما تدعم التكاملات الكهربائية معدات توزيع 10 kV مع مجموعات عوازل خاصة بالمرافق، وتركيبات الخط، وأنظمة التأريض. ويشيع استخدام تكامل الاتصالات لـ 4G LTE، وراديوات 5G مدمجة، وربط لاسلكي نقطة-إلى-نقطة (point-to-point microwave) بقطر لا يتجاوز 1 m، وملحقات GPS، وعقد مراقبة منخفضة القدرة أو عقد “المدينة الذكية”. أما هدف التأريض للحماية من صواعق الاتصالات فعادةً ما يكون أقل من 4 أوم بما يتوافق مع الممارسة الشائعة في الاتصالات، بينما يجب أيضًا أن يحقق نظام التأريض الخاص بالمرافق متطلبات كود التوزيع المحلي. وللخلفية الفنية حول تصميم الهيكل والتخطيط المتكامل للبنية التحتية، يمكن للمشترين التعرف على الموضوع ومراجعة مقالات هندسية إضافية عبر التعرف على الموضوع قبل إصدار طلبات العطاء.

المواد، حماية التآكل، والموثوقية الإنشائية

يُصنَّع جسم العمود من فولاذ إنشائي، غالبًا Q355 أو ما يعادله، مع اختيار الجلفنة بالغمس الساخن لخدمة خارجية طويلة تحت تعرض للأشعة فوق البنفسجية، والأمطار، والملوثات المحمولة في الهواء. وبسعر أنبوبي فولاذي مُركّب مرجعي يقارب 1,500 USD للطن، فإن جسم العمود البالغ 320 kg يعادل قيمة أساس للمواد والتركيب (material-and-erection) تقارب 480 USD قبل إضافة الملحقات والأساس والعمولة/التكليف (commissioning). يُعد هيكل التكلفة هذا أحد الأسباب التي تجعل الأعمدة المشتركة تظل جذابة في ترقيات المرافق في الأسواق الناشئة، حيث غالبًا ما يكون الميزانية المستهدفة للتركيب أقل من 1,100 USD لكل موقع للنشر على جانب الطرق بشكل معياري.

وبالمقارنة مع عمود توزيع خرسانة تقليدي بالإضافة إلى برج اتصالات منفصل، يمكن أن يقلل عمود مشاركة فولاذي مجلفن من الوزن الإجمالي المُركّب بنحو 10% إلى 25%، كما يبسط اللوجستيات إلى إنزال شاحنة واحدة (1 truck drop) ومنطقة أساس واحدة في العديد من المشاريع. كما يوفر الفولاذ سماحات تصنيع متوقعة ضمن ±2 mm إلى ±5 mm لواجهات الحوامل الحرجة، ما يساعد على محاذاة الهوائيات وتركيب معدات المرافق. وعندما يتجاوز تعرض الكلوريد الظروف الداخلية المعتادة، ينبغي على المشترين تحديد تفاصيل بدرجة بحرية (marine-grade)، مع مداخل كابلات محكمة الإغلاق، وفترات فحص أكثر تكرارًا مثل كل 12 شهرًا بدلًا من كل 24 شهرًا.

اعتبارات التكامل الكهربائي والاتصالات

تتطلب هياكل المشاركة فصلًا صارمًا بين مناطق الكهرباء والاتصالات، لأن نظام السلامة للموصلات الخاصة بـ 10 kV يختلف جوهريًا عن نظام الوصول لمعدات RF. وفي ترتيب 12 م القياسي، تشغل منطقة التثبيت الكهربائية الحزمة العلوية للتوزيع، بينما يتم إزاحة مستوى تثبيت الاتصالات أو فصله عموديًا وفقًا لمتطلبات كود المرافق والاتصالات المحلية. يجب تعريف ضوابط الوصول (Access control)، وإجراءات القفل/الوسم (lockout-tagout)، وقيود التسلق (climbing restrictions) لما لا يقل عن فريقين للصيانة: أطقم الخطوط وتقنيي الاتصالات. وفي كثير من الولايات القضائية، تُوضع حواجز منع التسلق حول 3 م فوق مستوى سطح الأرض، ويتم تركيب لافتات تحذير على 2 أو أكثر من الواجهات المرئية.

وبالنسبة لتحميل الهوائيات، فإن 3 هوائيات لوحة (panel antennas) مناسبة للماكرو الصغير (small macro)، والملء الريفي (rural infill)، وLTE الخاص بالمرافق، أو نماذج تأجير الشبكات العامة الهجينة. وإذا كانت كل هوائية تقدم مساحة إسقاط تقريبية 0.25 m² إلى 0.40 m²، فقد تبقى المساحة الكلية لسطح “شراع” الاتصالات أقل من 1.2 m²، ما يساعد على بقاء العمود المشترك ضمن مظروف الرياح 40 m/s. ينبغي أن يفصل مسار الكابلات بين مغذيات RF وقدرة DC وموصلات تأريض المرافق، مع مشابك ثابتة مقاومة للأشعة فوق البنفسجية (UV-stable) على فواصل تقريبية 0.5 m إلى 1.0 m. يجب تركيب حماية من الاندفاعات (Surge protection) على دوائر طاقة الاتصالات وعند واجهات المعدات وفقًا لممارسة تخفيف الصواعق والاندفاعات المستندة إلى IEC.

المعايير والمراجع البيانية

يجب أن تُقارن قرارات الهندسة لهذا المنتج بالمعايير المعترف بها وبيانات القطاع. غالبًا ما يتم التحقق من أحمال الهيكل مقابل TIA-222-H و EN 1993-3-1، بينما غالبًا ما تتماشى ممارسة الجلفنة مع ISO 1461، وتتوافق جودة اللحام مع إجراءات ISO أو AWS المعمول بها. وللسياق الخاص بتخطيط الطاقة والبنية التحتية، تدعم اتجاهات كثافة الشبكات والكهربة الطلب على الأصول المرفقية المشتركة كما ورد في تقارير IEA و IRENA و BloombergNEF و Wood Mackenzie. وللصمود والاقتصاديات المتعلقة بالبنية التحتية الموزعة، يستشهد فرق المشاريع أيضًا كثيرًا بإرشادات NREL حول موثوقية النظام وتحسين الموقع، خصوصًا عندما تتجاوز أهداف جاهزية الاتصالات 99.5%. تدعم هذه المصادر مجتمعة فكرة أن البنية التحتية المتكاملة يمكن أن تخفض إجمالي CAPEX للممرات بنسبة رقمين (double-digit percentages) عندما تتجاوز معدلات مشاركة الأصول 1.5 مستأجر أو وظيفة لكل موقع.

التطبيقات

يُعد عمود 12 م المشترك مناسبًا لـ 5 فئات تطبيق شائعة: توزيع ريفي مع إدخال خلوي (cellular infill)، وممرات مرافق المناطق الصناعية، وخلفية ربط (backhaul) للإضاءة الذكية والمراقبة على الطرق، وLTE الخاص بالمرافق لأتمتة الشبكة، وكهربة القرى مع توسع النطاق العريض. وفي المجمعات الصناعية التي تبلغ 1 km² إلى 3 km²، يضع المطورون غالبًا الأعمدة المشتركة كل 70 m إلى 120 m لدمج توزيع التغذية مع وصلات CCTV وbackhaul لاسلكي. وفي الطرق شبه الحضرية، يمكن للبلديات استخدام نفس الهيكل لدعم توزيع 10 kV و3 هوائيات وأجهزة ذكية اختيارية، مما يقلل الفوضى البصرية ويقلل عدد الأساسات المنفصلة حتى 50%.

ومن مثال عملي، ترقية طريق-مرافق تخدم ممرًا بطول 9.6 km مع 128 عمودًا، حيث حمل كل عمود ثامن معدات اتصالات للتجوال على الشبكة العامة وbackhaul SCADA للمرافق. استخدم نموذج المشروع 16 عقدة اتصالات مشتركة، لكل منها 3 هوائيات، وقدّر توفير O&M سنوي بنحو 9,000 USD إلى 14,000 USD مقارنةً بالحفاظ على مواقع اتصالات مؤجرة منفصلة وهياكل خطوط مستقلة. وللمرافق التي تبحث عن حزمة تصميم مخصصة، فإن أسرع مسار هو طلب عرض سعر مخصص مع إرفاق طول المسار ومنطقة الرياح والجهد وبيانات الهوائيات في استفسار واحد.

التركيب، الأساس، والصيانة

يعتمد تصميم الأساس على قدرة تحمل التربة، وعزم الانقلاب، وعمق الصقيع، وشد الموصلات، لكن بالنسبة لعمود فولاذي مشترك بارتفاع 12 م غالبًا ما يقع حجم الخرسانة قرب 0.8 m³ إلى 1.5 m³ في الترب العادية. وباعتبار معيار تكلفة خرسانة مُركّبة قدرها 300 USD/m³، فإن تكلفة الأساس عادةً ما تساهم بـ 240 USD إلى 450 USD لكل عمود قبل اختلافات التسليح (rebar) وصعوبة الحفر. وتكلفة عمالة التركيب للهياكل الفولاذية متواضعة نسبيًا بحوالي 200 USD للطن، لذلك فإن جزء عمالة إقامة العمود البالغ 320 kg يقارب 64 USD، دون احتساب تعبئة الرافعة (crane mobilization) وتنسيق إيقاف الخطوط.

يُفضل جدولة الصيانة الروتينية على فترات 6 أشهر للفحص البصري و12 شهرًا للفحوصات الرسمية، مع فحوصات العزم (torque checks)، ومراجعة التآكل، واختبارات مقاومة التأريض، والتحقق من حوامل الهوائيات. يجب أن تتضمن منظومة الحماية من الصواعق 1 طرف هوائي (air terminal) و1 موصل نازل (down conductor) وشبكة تأريض مصممة لتحقيق أقل من 4 أوم حيثما أمكن. وإذا كان الموقع في منطقة ساحلية مع ترسب أملاح أعلى من المعايير الداخلية، فينبغي على المالكين التخطيط لدورات ترميم الطلاء واستبدال المعدات بشكل قد يكون 20% إلى 30% أكثر تكرارًا من المناخات القارية الجافة.

تحليل استثمار EPC وهيكل التسعير

بالنسبة لفرق المشتريات، توفر SOLARTODO 3 مسارات تجارية: توريد معدات فقط، توريد مُسلّم، وتنفيذ EPC كامل. عادةً ما يتضمن EPC Turnkey 5 نطاقات رئيسية: الهندسة، والمشتريات، والبناء، والتكليف (commissioning)، ودعم ضمان لمدة سنة واحدة. تغطي الهندسة الحسابات الإنشائية ورسومات الورشة (shop drawings) وتوصيات الأساس؛ وتغطي المشتريات أعمال فولاذ العمود والجلفنة والحوامل ومعدات تثبيت الاتصالات؛ ويغطي البناء الأعمال المدنية والتركيب والإقامة والتأريض وتركيب الملحقات؛ ويغطي التكليف المحاذاة والتحقق من التأريض والتوثيق؛ ويغطي الضمان جودة الأعمال والمكونات الموردة ضمن ظروف تشغيل متفق عليها.

بالنسبة للإطارات المرفقية الأكبر، يمكن أن يحسن تسعير الكميات اقتصاديات المشروع بشكل ملموس. يظهر جدول خصم قياسي أدناه ويُطبق عادةً على قيمة المعدات أو على حزم EPC المتفاوض عليها فوق الكميات الأساسية.

ومن منظور العائد على الاستثمار (ROI)، غالبًا ما يعود مفهوم العمود المشترك عبر تجنب البنية التحتية المكررة بدلًا من توفير مباشر في الطاقة. إذا تجنب المطور هيكل دعم اتصالات ثانٍ بتكلفة 700 USD إلى 1,400 USD مُركّب، وخفّض صيانة الممر السنوية بمقدار 70 USD إلى 150 USD لكل عقدة، فقد يتم استرداد علاوة التصميم للاستخدام المشترك خلال حوالي 2 إلى 5 سنوات، اعتمادًا على إيرادات الإيجار وتجنب تكاليف الهياكل المستأجرة والفروقات في التكاليف المدنية. وبالمقارنة مع بديل هيكلين تقليدي، يمكن لعمود 12 م المشترك أن يقلل تكلفة الممر الإجمالية المُركّبة بحوالي 15% إلى 35% عندما يقوم أصحاب المصلحة في المرافق والاتصالات بتنسيق التصميم قبل مرحلة العطاء.

عادةً ما تكون شروط الدفع 30% T/T مقدمًا و70% مقابل B/L، أو 100% L/C عند الاطلاع (at sight) للأطراف المقابلة المؤهلة. يمكن مناقشة دعم التمويل للمشاريع التي تتجاوز 1,000K USD من إجمالي قيمة العقد، خصوصًا عندما يتجاوز النشر 100 عمود ويتضمن ملحقات الشبكة. للمراجعة التجارية أو التحقق من BOQ أو إعداد ميزانية EPC حسب المسار، تواصل عبر [email protected].

لماذا يختار مشترون B2B هذا التكوين؟

بالنسبة لمقاولي EPC، تتمثل القيمة الأساسية لهذا الطراز 12 م في التوحيد (standardization) عبر عدد كبير من المواقع المتوسطة التحمل. إن عائلة عمود واحدة تضم 1 منصة و3 هوائيات وتوافق مرافق 10 kV وتصميم رياح 40 m/s تُبسّط المشتريات والتخزين والتدريب الميداني عبر 50 إلى 500 موقع. وبالنسبة للمرافق ومشغلي الاتصالات، يدعم هذا النموذج مشاركة الأصول دون الانتقال إلى هيكل أطول بكثير مثل 15 م إلى 18 م، والذي قد يؤدي إلى تصاريح أكثر صرامة أو وصول أكثر تعقيدًا للرافعات في بيئات الطرق المزدحمة.

وبالنسبة للاستشاريين والمطورين، فإن نطاق EPC النسبي المنخفض 650 USD إلى 1,100 USD يجعل هذا المنتج مناسبًا لبرامج كهربة ممولة من الجهات المانحة، ونطاق عريض ريفي، وتجارب البنية التحتية الذكية عندما تكون ضوابط CAPEX صارمة. كما أن سعر عمود FOB المرجعي البالغ 130 USD يوفر خط أساس شفافًا للمقارنة بين محتوى الفولاذ وقيمة التصنيع مقابل البدائل المحلية. وفي كثير من المناقصات، لا يتمثل عامل التمييز الرئيسي في سعر العتاد فقط، بل في القدرة على تقديم هندسة قابلة للتكرار عبر 3 تخصصات: إنشائي وكهربائي واتصالات.

إرشادات الشراء

قبل إصدار RFQ، ينبغي على المشترين تجهيز ما لا يقل عن 8 نقاط بيانات: خريطة المسار، تباعد الأعمدة، مواصفة الموصل، فئة الجهد، السرعة الأساسية للرياح، تقرير التربة، أبعاد الهوائيات، وهدف التأريض. وللمشاريع التي تتجاوز 20 موقعًا، يجب أن يحدد جدول الملحقات أيضًا ما إذا كانت كل موقع يحتاج 1 منصة هوائيات، وطول صينية الكابلات، وجهاز منع التسلق، ولافتات التحذير، و”عدة” الحماية من الصواعق (lightning kit). يساعد ذلك على تقليل أوامر التغيير (variation orders) وتقليص دورات الاستيضاح الفني بمقدار 1 إلى 3 أسابيع أثناء تقييم العطاء.

تدعم SOLARTODO توريد OEM/ODM، وحزم التوثيق، والتخصيص على مستوى المشروع للمرافق وشركات الأبراج (towercos) وشركات EPC. للمقارنة بين هذا الطراز والارتفاعات والفئات المتقاربة من حيث التحميل، اعرض جميع منتجات Telecom Tower. وللانتقال مباشرة إلى اختيار التصميم، قم بتكوين نظامك عبر الإنترنت، أو اطلب عرض سعر مخصص لتسعير خاص بالمسار والأساس خلال 24 إلى 72 ساعة وفقًا لتعقيد المشروع.
