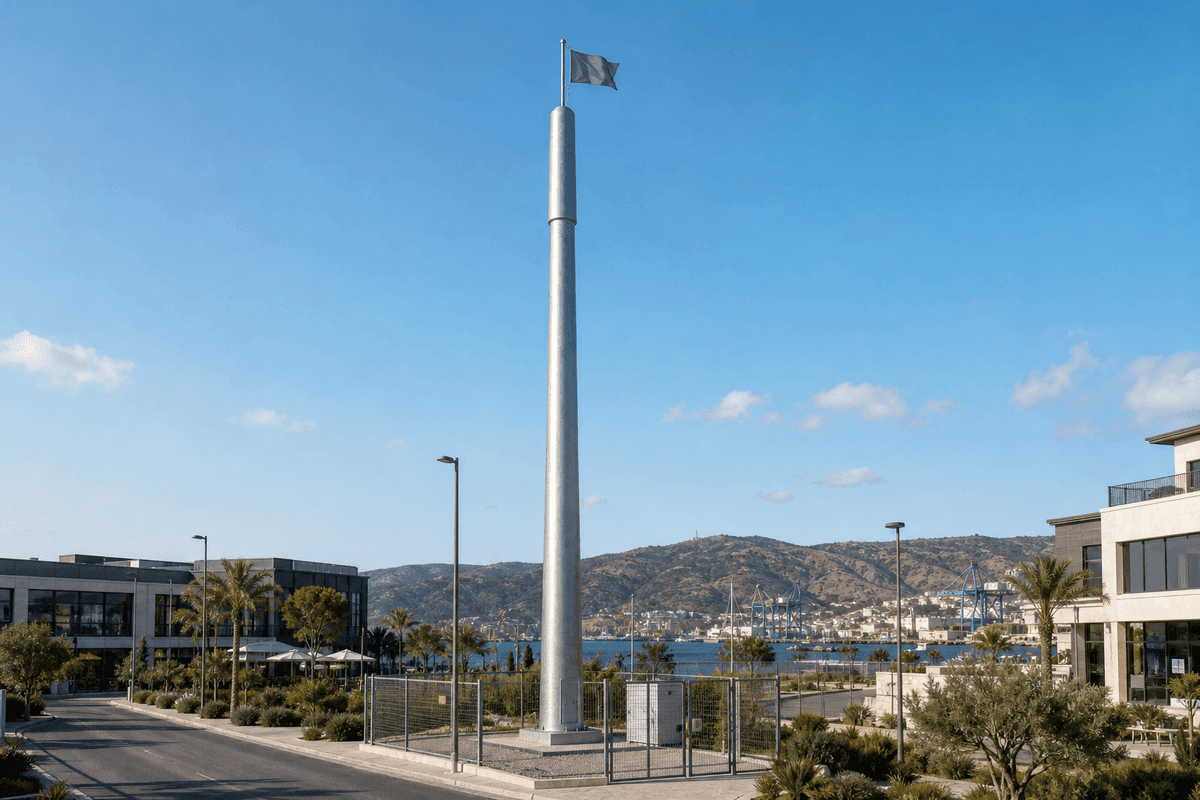

عمود راية 20m مخفي للمنطقة التجارية - برج خفي بتجويف 3 هوائيات

يُعد 20m Flagpole Concealed Commercial District عبارة عن برج اتصالات عمود راية مُموَّه مُصنَّع باستخدام إنشاء أنابيب فولاذية لعمليات النشر في المناطق الحضرية وشبه الحضرية التي تتطلب تداخلاً بصرياً محدوداً للغاية، مع 3 هوائيات مخفية ومنصة هوائي واحدة، وأداء هيكلي عند سرعة رياح 35 m/s. وبارتفاع إجمالي يبلغ 20 متراً، تم تحسين هذا الطراز لـ المناطق التجارية وواجهات البلديات ومشروعات الاستخدامات المختلطة وقطع الأراضي القريبة من الجهات الحكومية وممرات التجزئة الفاخرة، حيث غالباً ما يقيّد المخططون الأبراج الشبكية المكشوفة فوق 15-25 متراً، ويمكن للعمارة الخفية أن تُقصّر دورات الموافقات بشكل ملموس بنسبة 20-40% مقارنةً بالأحادية (monopoles) التقليدية الظاهرة، وذلك بحسب ممارسات تقسيم المناطق المحلية وسير عمل التصاريح.

Product Positioning for Commercial Concealment

تستخدم هذه التشكيلة غلاف أنبوبي فولاذي أبيض أنيق أو فضي لإخفاء معدات الاتصالات السلكية واللاسلكية مع الحفاظ على اللغة البصرية لعمود راية مدني، ما يجعلها مناسبة لـ 4G LTE و5G sub-6 GHz وروابط المايكروويف الخلفية (backhaul) المختارة وأجهزة توقيت GPS، مع إمكانية إضافة أضواء تحذير للطيران اختيارياً. عادةً ما تحمل التصميمات المخفية زيادة تكلفة بنسبة 30-50% مقارنةً ببرج مكشوف قياسي من ارتفاع مماثل، بسبب الكسوة المصممة خصيصاً على هيئة radome، وتفاوتات تصنيع أكثر إحكاماً، وتكييف RF أكثر تعقيداً، ومع ذلك يقبل العديد من المشغلين هذه الزيادة لأن البنية التحتية المخفية يمكن أن تقلل الاعتراضات العامة بهوامش قابلة للقياس وتحسن نجاح تحديد الموقع في الأراضي التجارية عالية القيمة، وهو اتجاه يتماشى مع تعليقات IEA 2025 وBloombergNEF 2025 حول تكثيف البنية الرقمية الحضرية.

Why a 20m Flagpole Tower is Used in Commercial Districts

يضع عمود راية مخفي بارتفاع 20m نفسه في منطقة وسط عملية بين 8-12m smart poles و30-50m macro towers، ما يوفر ارتفاعاً كافياً لتحسين خط الرؤية وتغطية القطاعات، مع بقاءه متوافقاً بصرياً مع الساحات، والمدخلات المدنية، وأرصفة الفنادق، وحرم المقرات، وبوابات التسوق. في الشوارع التجارية الكثيفة، يمكن أن يؤدي رفع خط مركز الهوائي من 12m إلى 20m إلى تحسين الانتشار بشكل ملموس فوق المركبات المتوقفة، وفوضى اللافتات، والواجهات منخفضة الارتفاع، مع تجنب هيمنة أفقية لهياكل شبكية تقليدية. ووفقاً لدراسات NREL حول تحديد المواقع والبنية التحتية الحضرية، فإن حتى زيادات الارتفاع المتواضعة يمكن أن تحسن استمرارية الخدمة عندما تكون العوائق متكررة وتكون حدود القطع ضيقة.

Structural Design Basis and Engineering Standards

تم تصميم البرج بالاستناد إلى معايير معروفة للاتصالات والهياكل الفولاذية، بما في ذلك TIA-222-H وEN 1993-3-1، وإطار مرجعي للمشروع GB 50135 عند ما تتطلبه الجهة القضائية أو مواصفات الاستشاري. تعالج هذه المعايير أحمال الرياح، والموثوقية الهيكلية، وقابلية الخدمة (serviceability)، واعتبارات التعب (fatigue)، وسلامة التسلق، وتصميم واجهة الأساسات للأبراج ضمن فئة 20-70m. ولأداء التأريض والحماية من الصواعق، يتم تهيئة النظام مع طرف هوائي (air terminal) ومسار موصل هابط (down conductor) وشبكة تأريض تستهدف مقاومة أرضية أقل من 4 ohms، بما يتسق مع الممارسة الشائعة في قطاع الاتصالات، ويتماشى مع مبادئ IEEE للتأريض المستخدمة عبر منشآت المرافق والاتصالات.

Technical Specifications

يُلخّص الجدول أدناه التشكيل القياسي لهذا المتغير لأغراض مراجعة الهندسة والمقارنة الميزانية والتخطيط الأولي لـ EPC. وبما أن الأبراج المخفية شديدة الارتباط بالموقع، يجب التحقق من قيم الأحمال والأساسات النهائية اعتماداً على بيانات الجيوتقنية، وتركيبات الأكواد المحلية، والأبعاد الدقيقة للهوائيات قبل إصدار رسومات issue-for-construction.

System Architecture

تتكون البنية من 1 عمود رئيسي من أنبوب فولاذي و1 حجرة هوائيات مخفية و3 مواضع تركيب هوائيات و1 مجموعة واجهة أساس و1 مسار حماية متكاملة من الصواعق. في النشر النموذجي، يتم فصل الهوائيات رأسياً داخل الجزء العلوي من العمود لإدارة اقتران RF والتبدد الحراري، بينما تُوجَّه كابلات التغذية أو مسارات الطاقة/الألياف الهجينة عبر مسار داخلي محمي لتقليل مخاطر التخريب والحفاظ على المظهر الخارجي النظيف. قد تشمل الملحقات الاختيارية 1 مجموعة أضواء تحذير للطائرات و1 حزمة CCTV و1 حاوية تحكم بالوصول و1 عقدة مراقبة عن بُعد لمراقبة حالة الباب والتأريض وحالة الإنذار.

مقارنةً بأحادية تقليدية مكشوفة من ارتفاع مماثل، فإن هذا التصميم الذي يخفي الهوائي عادةً يقلل تعرض الهوائيات المرئي بنسبة تقارب 90-100% من مستوى الشارع، اعتماداً على زاوية الرؤية وارتفاعات المباني المجاورة. غالباً ما تكون هذه النسبة هي العامل الحاسم في التصاريح التجارية. أما المقابل فهو أن الحاويات المخفية تفرض متطلبات أكثر صرامة للشفافية الحرارية وشفافية RF، لذا يجب تنسيق اختيار المواد والمسافات الداخلية و هندسة radome مبكراً في مرحلة التصميم. ويتسق ذلك مع أفضل الممارسات المرصودة في عمليات النشر الخفي داخل المدن المشار إليها في تحليلات Wood Mackenzie 2025 لتكثيف 5G واتجاهات قبول البلديات.

Materials, Corrosion Protection, and Service Life

يستخدم العمود steel tube، وغالباً ما يكون مبنياً على فولاذ إنشائي بدرجة اتصالات مثل Q355 أو ما يعادله من فئة أداء ميكانيكي، مع galvanizing بالغمس الساخن كحاجز أساسي ضد التآكل. وفي المناطق الساحلية أو عالية التلوث، يمكن إضافة نظام طبقة علوية بدرجة بحرية (marine-grade topcoat system) لتمديد فترات الصيانة بمقدار 5-10 سنوات حسب تعرض الكلوريدات وتواتر الغسيل. ومع إجراء فحص روتيني كل 12 شهراً وصيانة الطلاء ضمن فترات مخططة، تكون مدة الخدمة المتوقعة 30 سنة، بينما يمكن للهياكل الفولاذية المُدارة جيداً في البيئات المعتدلة أن تبقى تشغيلية لمدة 30-50 سنة، بما يتسق مع معايير إدارة أصول الاتصالات وإرشادات المتانة الهيكلية ضمن أطر EN 1993.

Antenna Capacity and Radio Integration

تم تهيئة هذا المتغير لـ 3 هوائيات على مستوى منصة واحد، وهو مناسب للعديد من سيناريوهات مشغل واحد أو نشرات neutral-host مشتركة تخدم كتلة تجارية أو واجهة نقل أو ساحة مدنية. تشمل التركيبات النموذجية 3 لوحات قطاعية (sector panels) لـ 4G/5G، أو لوحين قطاعيين plus 1 ترتيب راديو/‏GPS مساعد، وذلك بحسب خطة الطيف لدى المشغل وحدود الإخفاء. وبما أن المنشآت المخفية قد تؤثر على أداء RF إذا لم تُضبط سماكة الجدار وخصائص العازل، فقد تم تصميم الغلاف الخارجي والهندسة الداخلية للتركيب للحفاظ على شفافية إشارة مقبولة واستقرار النمط (pattern stability)، وهو نهج تصميم يتوافق مع ممارسة أبراج الاتصالات الخفية الموثقة عبر IEA digital infrastructure 2025 ومراجع هندسة الموردين.

Foundation, Access, and Safety Systems

عند ارتفاع 20m وبسرعة رياح 35 m/s، يستخدم البرج عادةً قاعدة أساس معزولة من خرسانة مسلحة بحجم يتوافق مع قدرة التحمل الجيوتقنية، ومقاومة الانقلاب، وظروف الصقيع المحلي أو منسوب المياه. وافتراض التخطيط النموذجي لأغراض الميزانية هو تقريباً 18-24 m³ من الخرسانة، رغم أن الحجم النهائي قد يتغير بنسبة 15-30% بعد إجراء دراسة التربة. يمكن توفير الوصول عبر سلم FRP داخلي بطول يقارب 20 متر، أو سلم خارجي مع درابزين أمان عندما يسمح ملف الإخفاء بذلك. ولحماية مضادة للتسلق، يتم عادةً تركيب حاجز أمني عند 3m فوق مستوى الأرض، ويمكن إضافة CCTV اختياري لمراقبة نقاط الوصول بشكل مستمر لمدة 24 ساعة.

Lightning Protection and Grounding

تتعرض أصول الاتصالات عند ارتفاع 20m لخطر زيادة الجهد العابر (transient overvoltage)، لذلك تتضمن الحزمة القياسية 1 air terminal و1 down conductor path و1 grounding system مصمم لتحقيق مقاومة أرضية أقل من 4 ohms تحت ظروف الموقع المختبرة. تُنسق أجهزة الحماية من الاندفاعات (surge protection devices) عادةً عند خزانة إدخال الطاقة وأي واجهات تحكم منخفضة الجهد. يتبع هذا الترتيب ممارسات حماية الاتصالات والمرافق الشائعة المستندة إلى مفاهيم التأريض IEEE وIEC، وهو مهم بشكل خاص في المناطق التجارية حيث يمكن أن تتأثر أنظمة منخفضة الجهد القريبة وCCTV والإضاءة ومعدات البيانات جميعها باندفاعات مستحثة خلال ميكروثوانٍ.

Applications in Commercial and Civic Environments

أكثر حالات الاستخدام شيوعاً هي مراكز التسوق ومناطق المكاتب والساحات البلدية والمباني الحكومية والفنادق وواجهات النقل والمناطق التجارية ذات الاستخدامات المختلطة حيث تتعارض الهياكل المكشوفة للاتصالات مع العلامات التجارية أو الإرشادات المعمارية أو الحساسية العامة. يمكن لعمود راية مخفي بارتفاع 20m دعم التغطية فوق مساحة تقريبية تبلغ 0.3-1.5 km² اعتماداً على الترددات، وفوضى المشهد، وافتراضات تصميم الشبكة، ما يجعله مناسباً للتعبئة المستهدفة (infill) وليس لتغطية ماكرو واسعة النطاق في المناطق الريفية. يمكن للمشترين الذين يقيمون البدائل الاطلاع على View all Telecom Tower products لمقارنة أعمدة الرايات المخفية بالأحادية القياسية monopoles، والأبراج المائلة guyed masts، وبنى اتصالات حضرية أخرى.

مثال عملي هو مشروع MENA commercial boulevard حيث احتاج مشغل عقار إلى تحسين تغطية الهاتف المحمول لـ 2 office towers و1 retail podium و1 public plaza دون مخالفة قواعد تصميم الواجهة. تم اختيار عمود راية مخفي بارتفاع 20m بدلاً من monopole مكشوف، ما قلل معدات الاتصالات المرئية بنسبة تقارب 100% من وجهات نظر المشاة وتجنب دورة إعادة تصميم قُدرت بـ 8-12 أسابيع. في ذلك السيناريو، كانت تكلفة حل التخفي أعلى بحوالي 35% من monopole مرئي قياسي، لكن تأخر التصاريح الذي تم تجنبه وشكاوى خدمة المستأجرين التي لم تحدث وفرت حالة عمل أسرع، وهو نمط يُلاحظ غالباً في الأصول التجارية الكثيفة وفقاً لـ IRENA 2025 ودراسات مشتريات البنية التحتية الحضرية.

Cloud Monitoring and Smart Infrastructure Integration

على الرغم من أن البرج نفسه بنية فولاذية سلبية، يمكن دمجه مع 1 remote monitoring controller و1 power cabinet وعدة حساسات رقمية لحالة الباب، واستمرارية التأريض، وإنذارات الاختراق، وحالة أضواء الطيران. في مشاريع المناطق الذكية، يمكن إرسال هذه الإشارات إلى لوحة تحكم سحابية لإدارة الأصول، والاستجابة للأعطال، وجدولة الصيانة. ويزداد ذلك أهمية مع تقارب المشغلين بين الاتصالات والإنارة الذكية والأمن وأجهزة IoT edge على بنية حضرية مشتركة، وهو اتجاه أبرزته تقارير IEA 2025 وBloombergNEF 2025. وللهندسة المعمارية الخاصة بالمشروع، يمكن للمشترين Configure your system online ومواءمة خيارات البرج مع متطلبات الطاقة والمراقبة والإخفاء.

Comparison with Conventional Tower Alternatives

مقارنةً بأحادية قياسية مكشوفة بارتفاع 20m، عادةً ما تحمل نسخة عمود الراية المخفي زيادة رأس مالية بنسبة 30-50% لكنها قد تقلل الاعتراضات البصرية بنسبة 50-80% في المشاورات العامة وقد تحسن نجاح تحديد الموقع في المناطق الراقية. مقارنةً بـ guyed mast، فهي تستخدم فولاذاً أكثر لكل متر خطي لكنها تشغل بصمة أفقية أصغر بكثير لأنها لا تتطلب عدة أنصاف أقطار تثبيت (anchor radii) قد تتجاوز 8-15m من خط المركز. مقارنةً بـ small smart pole تحت 12m، يوفر عمود الراية 20m عادةً ارتفاعاً أفضل وأداء قطاعات أوسع للاستخدامات macro-infill، بينما قد يكون العمود الأصغر أرخص لتغطية small-cell محلية جداً. ولمن يبحث عن إرشادات تصميم أوسع، يمكن Learn about topic وLearn about topic قبل تثبيت استراتيجية المشتريات.

EPC Investment Analysis and Pricing Structure

في مشتريات B2B، ينظم SOLARTODO هذا المنتج في 3 شرائح تجارية: FOB Supply وCIF Delivered وEPC Turnkey. يشمل نطاق EPC Turnkey الهندسة، والمشتريات، وcivil construction، وتركيب البرج (tower erection)، ودعم مسارات الكابلات، والحماية من الصواعق، والاختبارات، والتكليف (commissioning)، وضمان لمدة سنة. عادةً ما تغطي الهندسة الحسابات الإنشائية ورسومات التصنيع وتصميم مسامير التثبيت (anchor bolt) وبيانات طريقة التركيب؛ وتغطي المشتريات هيكل الفولاذ والملحقات واللوجستيات؛ وتغطي أعمال الإنشاء أعمال الأساسات والتركيب والتشطيب؛ ويغطي التكليف المحاذاة والتحقق من التأريض وتوثيق التسليم.

في عمليات الطرح متعددة المواقع، يمكن أن تُحسن خصومات الحجم القياسية بشكل ملموس اقتصاديات المشروع، خصوصاً عندما تقلل توحيد الهندسة وتكرار هندسة الأساسات تكلفة تعبئة/تجهيز الموقع لكل موقع بنسبة 5-12%. تُعرض إرشادات الخصم النموذجية أدناه.

يوضح عرض ROI المبسط سبب اختيار الأبراج المخفية غالباً رغم ارتفاع capex الأولي. إذا كان البديل المرئي يكلف USD 20,000-30,000 بعد التركيب لكنه يسبب تأخير تصريح 3-6 أشهر في موقع تجاري راقٍ، فإن الزيادة الإضافية للبرج المخفي (USD 7,000-10,500) يمكن تعويضها عبر تشغيل المستأجرين في وقت أبكر، وتجنب إعادة التصميم، وتحسين قابلية التأجير. بالنسبة لمشاريع neutral-host أو التي يقودها المشغل، قد يأتي العائد الاقتصادي السنوي من مستأجر إضافي واحد، وتقليل معالجة الشكاوى، وخفض مخاطر الإزاحة، مع عائد استرداد (payback) غالباً ضمن نطاق 2-5 سنوات اعتماداً على هيكل الإيجار وافتراضات إيرادات الخدمة. عادةً ما تكون شروط الدفع 30% T/T + 70% مقابل B/L أو 100% L/C at sight؛ ويمكن مناقشة دعم التمويل للمشاريع التي تتجاوز USD 1,000,000. وللعروض التجارية، تواصل عبر [email protected] أو Request a custom quotation.

Cost Logic and Installed Price Breakdown

تتأثر اقتصاديات البرج بعد التركيب بـ طنّية الفولاذ وحجم الأساس وتعقيد تصنيع الإخفاء وطول نظام الوصول وظروف عمالة الموقع. وباستخدام معدلات مرجعية لـ EPC المقدمة، تُقدَّر بنية أنبوب الفولاذ في حدود USD 1,500/ton installed، وسُلّم FRP الداخلي بنحو USD 20/m، وصينية/مسار الكابلات (cable tray) بنحو USD 10/m، والحماية من الصواعق بنحو USD 500/system، وأضواء تحذير الطائرات بنحو USD 300/set، وخرسانة الأساس المسلحة بنحو USD 300/m³. كما تتضمن مشاريع أعمدة الرايات المخفية تصنيع غلاف مخصص وتشطيب وتجميع لا تُلتقط بالكامل ضمن أسعار الفولاذ السلعي، لذلك تصل تسعيرة الـ turnkey إلى USD 27,000-40,500 حتى بالنسبة لبرج بارتفاع 20m.

Procurement Notes for Engineers and Buyers

قبل إصدار أمر الشراء، ينبغي على المشتري تأكيد 5 مدخلات رئيسية: إحداثيات الموقع، وتقرير الجيوتقنية، والسرعة الأساسية للرياح محلياً، وأبعاد نموذج الهوائي، ومتطلبات واجهة المرافق. في مشروع نموذجي، تستغرق مراجعة الهندسة 7-15 يوماً، ويستغرق التصنيع 20-35 يوماً، ويستغرق شحن البحر 15-40 يوماً حسب المسار، وتستغرق عملية التركيب 5-10 أيام باستثناء وقت معالجة أساس الخرسانة. هذا الجدول تنافسي لمشاريع التعبئة داخل المدن (commercial infill) حيث تُقاس مواعيد تكثيف الشبكة بالأرباع وليس بالسنوات.

Conclusion

بالنسبة للمطورين والمشغلين وفِرق المشتريات التي تحتاج إلى تغطية اتصالات في مناطق حضرية حساسة بصرياً، يوفر 20m Flagpole Concealed Commercial District توازناً عملياً بين ارتفاع 20m وسعة مخفية لثلاثة هوائيات وتصميم رياح 35 m/s ومدة خدمة 30 سنة في شكل مدمج مناسب للواجهة المدنية. وهو مناسب بشكل خاص عندما تتجاوز تكلفة المعارضة العامة أو إعادة التصميم أو تأخر الموافقة نسبة 30-50% الإضافية مقارنة ببرج مكشوف تقليدي. للمقارنة بين الخيارات، يمكن الاطلاع على View all Telecom Tower products، أو Configure your system online، أو Request a custom quotation.
