برج اتصالات نخلة أحادي 27m للسياحة الساحلية بقاعدة فلنجية - برج خفي بسرعة 41 m/s

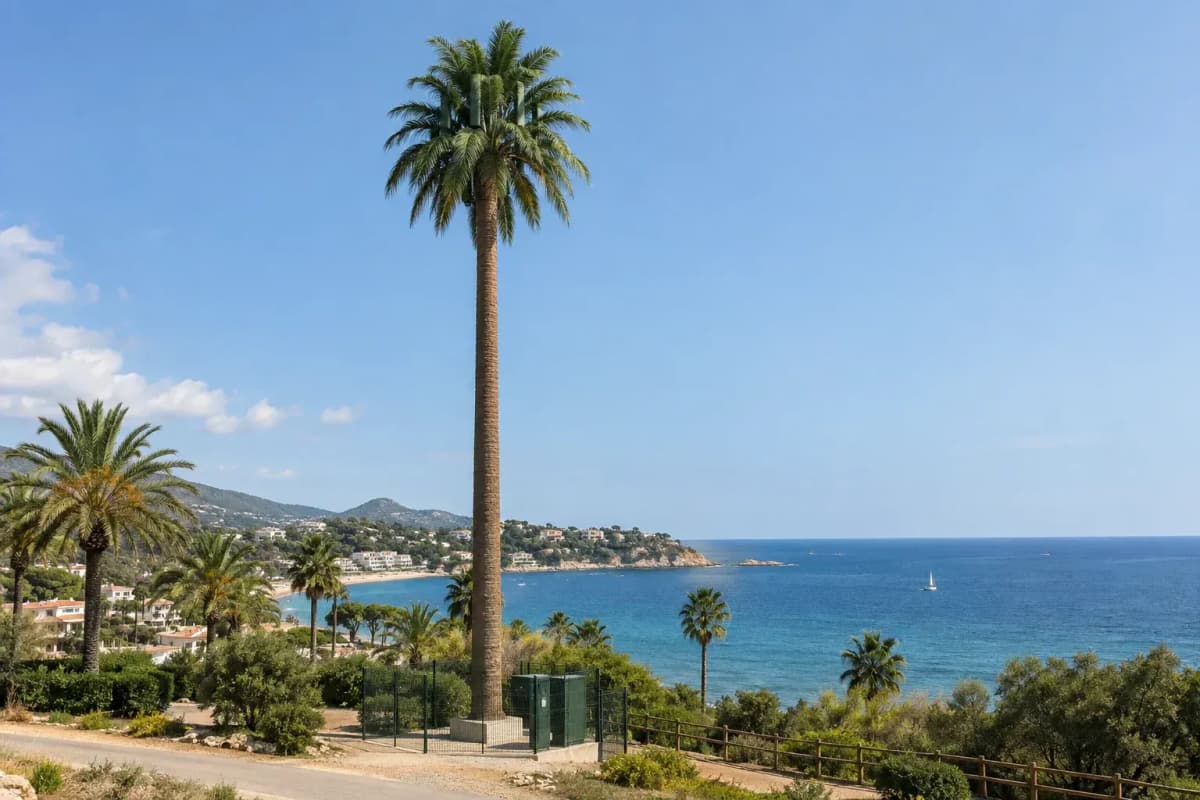

برج اتصالات نخلة أحادي 27m للسياحة الساحلية بقاعدة فلنجية هو برج اتصالات مموه بارتفاع 27 m، مصمم لحمل 6 هوائيات على مستويين للمنصات، وبسرعة رياح تصميمية 41 m/s، ولمواقع السياحة الساحلية التي يجب فيها تقليل الأثر البصري من دون إخفاء المتطلبات الإنشائية. يجمع النظام بين عمود فولاذي أحادي بفلنجات، وحماية من التآكل بمواصفات بحرية، وكسوة نخيل من البلاستيك المقوى بالألياف الزجاجية لدعم لوحات 4G/5G، ووصلات الميكروويف الخلفية، وملحقات GPS، ومصابيح التحذير الجوي، والحماية من الصواعق وفق منطق التصميم في TIA-222-H وEN 1993-3-1.

نظرة عامة على المنتج

صمم برج الاتصالات هذا من SOLARTODO للمنتجعات، والطرق الساحلية، والمتنزهات ذات المشاهد الطبيعية، والقرى الساحلية، ومرافق الجزر، وعقد تغطية الهاتف المحمول بقطاعين أو 3 قطاعات، حيث يمكن أن يصنع العمود الفولاذي التقليدي المكشوف معلما صناعيا مرئيا واحدا داخل ممر سياحي. يمنح ارتفاع 27 m خيارات عملية لمركز الهوائي حول 24 m إلى 26 m، بينما يسمح مستويا المنصات بفصل لوحات الاتصالات الخلوية عن الميكروويف أو معدات الترددات الراديوية المساندة. وللنشر الساحلي المعرض للكلوريدات، يحدد العمود الفولاذي بالجلفنة بالغمس الساخن وطلاء بحري اختياري، بينما توفر أوراق النخيل وملمس الجذع من البلاستيك المقوى بالألياف الزجاجية إخفاء شفافا للترددات الراديوية لهوائيات وكابلات مختارة.

يتبع الأساس الإنشائي نفس الانضباط الهندسي المستخدم في أبراج الاتصالات غير المموهة، بما في ذلك TIA-222-H لهياكل دعم الهوائيات، وEN 1993-3-1 للأبراج والصواري الفولاذية، وIEC 62305 للحماية من الصواعق، وISO 1461 للتحكم في سماكة الجلفنة. تعادل سرعة الرياح 41 m/s نحو 147.6 km/h، ما يضع المنتج ضمن فئة الرياح الساحلية الشديدة في كثير من أسواق الجزر والسواحل. تؤكد إرشادات قطاع البنية التحتية للطاقة الصادرة عن IEA وIRENA وNREL وIEC وIEEE وBloombergNEF باستمرار أن مرونة البنية التحتية للشبكات والاتصالات شرط أساسي لأنظمة الطاقة الموزعة والاستجابة للطوارئ والمدن الذكية.

اعرض جميع منتجات أبراج الاتصالات للاطلاع على الأعمدة الفولاذية الأحادية المجاورة، والأعمدة الخفية المصنوعة من البلاستيك المقوى بالألياف الزجاجية، والأبراج الشبكية، والأعمدة الذكية ضمن فئة 20 m إلى 45 m. يمكن للمشترين تهيئة نظامكم عبر الإنترنت مع 6 أو 9 أو 12 موضعا للهوائيات، وسرعات رياح مختلفة، وافتراضات أساس خاصة بالموقع. لحزم الشراء، أو الرسومات المختومة، أو البرامج الساحلية متعددة المواقع التي تتجاوز 50 وحدة، اطلبوا عرض سعر مخصصا مع بيانات التربة، وأبعاد الهوائيات، وعدد الكابلات، والميناء المفضل.

المواصفات الفنية

يقسم الهيكل ذو الفلنجات بارتفاع 27 m عادة إلى مقاطع فولاذية قابلة للنقل لتقليل مخاطر الشحن ودعم التصدير بالحاويات، مع تحديد مقاس كل فلنجة بما يناسب التحميل المسبق للمسامير، ونقل القص، وتفاوتات التركيب. يغطي سماح حمل قمة تمثيلي قدره 450 kg عدد 6 هوائيات لوحية، وحوامل التثبيت، ورؤوس الراديو البعيدة، ووصلات الترددات الراديوية، ومعدات التحذير الجوي، وحملا احتياطيا لطبق ميكروويف مدمج واحد. يجب تأكيد قيم الأحمال النهائية مقابل المساحة المسقطة للهوائي، وافتراضات الجليد إن وجدت، وفئة التعرض المحلية، وقدرة التحمل الجيوتقنية قبل التصنيع.

بنية النظام

تتكون بنية النظام من 7 أنظمة فرعية رئيسية: عمود فولاذي أحادي مجلفن، وقاعدة ووصلات مقاطع بفلنجات، وكسوة جذع من البلاستيك المقوى بالألياف الزجاجية، وتاج نخلة من البلاستيك المقوى بالألياف الزجاجية، ومجموعتي منصات هوائيات، ومسار كابلات داخلي أو خارجي، ومعدات الصواعق والتأريض. يحمل العمود الفولاذي عزم الانحناء والانقلاب الأساسي، بينما توفر الكسوة من البلاستيك المقوى بالألياف الزجاجية هيئة النخلة الأحادية بصريا، ويمكن أن تخفض المظهر الصناعي الظاهر بنسبة 70% إلى 90% مقارنة بعمود اتصالات أحادي مجلفن مكشوف بالارتفاع نفسه 27 m. ونظرا إلى أن البلاستيك المقوى بالألياف الزجاجية عازل ومناسب للترددات الراديوية، يمكن تقييم وضع الهوائيات المخفية عندما تقبل فرق التخطيط الراديوي حدود فقد الإدخال وتأثير النمط.

يفضل نوع الوصلات بفلنجات لبرج سياحة ساحلية بارتفاع 27 m لأنه يوفر فحص مسامير قابلا للتكرار، وتسلسل تركيب مضبوطا، واستبدال مقاطع مباشرا إذا تضرر مقطع أثناء النقل أو بعد حدث طقس شديد. تشمل حزمة الموقع القياسية قوالب مسامير التثبيت، ولوح القاعدة، والصواميل، والغسالات، وسماحية الجراوت، وعروات التأريض، وتفاصيل مدخل الكابلات، وحماية منع التسلق بدءا من نحو 3 m فوق المنسوب النهائي. وفي منطقة سياحية ذات طريق وصول ضيق واحد، يمكن لنظام الفلنجات تقليل تعقيد الرفع الثقيل مقارنة بعمود طويل ملحوم بالكامل يتطلب نقلا بأحجام كبيرة.

تستخدم الكسوة من البلاستيك المقوى بالألياف الزجاجية أليافا زجاجية مع راتنج بوليستر أو فينيل إستر، وطبقة جل مثبتة ضد الأشعة فوق البنفسجية، وملمسا مصبوبا يشبه جذع النخلة وتاجها. يشار عادة إلى ASTM D4923 للأعمدة البلاستيكية المقواة المتصلدة حراريا، بينما يوفر IEC 61109 مفاهيم ذات صلة بتقادم العوازل المركبة الخارجية للمواد البوليمرية المعرضة للأشعة فوق البنفسجية والتلوث والرطوبة. في الهواء الساحلي ذي الرذاذ الملحي، تتجنب الكسوة من البلاستيك المقوى بالألياف الزجاجية دورة إعادة الطلاء المعتادة للأغلفة الفولاذية الزخرفية وتحافظ على وظيفة التمويه خلال فواصل فحص مدتها 10 سنوات عند اختيار نظام الراتنج بشكل صحيح.

تطبيقات السياحة الساحلية

التطبيق الأساسي هو تغطية لاسلكية منخفضة الأثر البصري لأصول السياحة الساحلية ذات 2 إلى 6 قطاعات راديوية، مثل منتجعات الشاطئ، والمراسي، وطرق الكورنيش، والمناطق الطبيعية الوطنية، ومحطات العبارات، والشبكات المصغرة للجزر، وممرات الطوارئ الساحلية. يستطيع مركز هوائي بارتفاع 27 m تغطية تضاريس الواجهة المائية الأوسع مقارنة بعمود خلية صغيرة من 12 m إلى 18 m، مع تجنب الكتلة البصرية لبرج شبكي بارتفاع 30 m. في كثير من مناطق السياحة، تقيم فرق التصاريح الارتفاع والظل وإضاءة الطيران واللون بصرامة أكبر من قدرة التحميل وحدها، ولذلك يلبي شكل النخلة الأحادية احتياجات التخطيط والترددات الراديوية معا.

في سيناريو تمثيلي لمنتجع ساحلي في الشرق الأوسط وشمال أفريقيا، يمكن لبرج واحد دعم 6 هوائيات لوحية 4G/5G على مستويين، ومصباح تحذير جوي واحد، وطرف هوائي واحد للحماية من الصواعق، وأساس خرساني بحجم يقارب 18 m3 إلى 24 m3 بعد التحقق من التربة. إذا كان البديل هو 3 أعمدة صغيرة منفصلة بارتفاع 15 m موزعة في مناطق مواجهة للضيوف، فيمكن لبرج النخلة الأحادي 27 m تقليل عدد الأعمدة المرئية بنسبة 66.7% مع تجميع الطاقة والألياف والتأريض والفحص والأمن في مجمع اتصالات واحد مضبوط. هذا سيناريو هندسي تمثيلي فقط، وليس ادعاء بأن أي عميل نشر أو اشترى أو اعتمد أو حقق هذه النتائج.

مقارنة بعمود فولاذي مكشوف تقليدي بالارتفاع نفسه، يزيد تكوين النخلة الأحادية تكلفة المواد الزخرفية لكنه يقلل التعارض البصري ومقاومة التخطيط ومخاطر إعادة العمل لمشاريع السياحة الساحلية التي قد تهيمن فيها الجماليات على جداول الموافقة. ومقارنة بعمود إنشائي كامل من البلاستيك المقوى بالألياف الزجاجية، يوفر نهج الفولاذ مع كسوة البلاستيك المقوى بالألياف الزجاجية صلابة أعلى ومسارا مألوفا للحسابات الإنشائية لرياح 41 m/s وحمل قمة تمثيلي 450 kg. وتتمثل المقايضة في الوزن: فالفولاذ أثقل من البلاستيك المقوى بالألياف الزجاجية بأكثر من 60% في كثير من فئات الأعمدة، لكنه قد يكون أسهل على المهندسين المحليين لاعتماده بموجب EN 1993 أو TIA-222-H.

المراقبة السحابية

يمكن توريد البرج كهيكل دعم اتصالات سلبي أو دمجه مع مراقبة البنية التحتية الذكية من SOLARTODO للإشراف على الأصل على مدار 24/7. تشمل المستشعرات الاختيارية حالة الباب، والميل، والاهتزاز، ودرجة حرارة الخزانة، والدخان، والغمر، وطاقة التيار المتردد، وطاقة التيار المستمر، وحالة البطارية، وحالة مصباح التحذير الجوي، مع بوابة واحدة ترسل الإنذارات إلى لوحة معلومات سحابية أو إلى مركز عمليات شبكة العميل. تعد مبادئ موثوقية الاتصالات في IEEE ومفاهيم مناطق الصواعق في IEC 62305 ذات صلة لأن موقع البرج غالبا ما يجمع بين ارتفاع عال، وموصلات مكشوفة، وكابلات ترددات راديوية، وإلكترونيات قدرة، وطاقة احتياطية في منطقة مسيجة مدمجة واحدة.

لمشغلي الاتصالات الذين يدمجون النسخ الاحتياطي الشمسي أو الطاقة الهجينة في المجمع، يمكن لصفحات تعرف على الموضوع دعم القرارات المتعلقة بطاقة التيار المستمر، والتأريض، والحماية من الارتفاعات المفاجئة، واستقلالية البطاريات. تبرز الموارد الفنية من NREL حول الطاقة الموزعة والمرونة أهمية استمرارية الطاقة على مستوى الموقع، بينما تربط تحليلات البنية التحتية الرقمية من IEA بين جاهزية الاتصالات وإدارة أنظمة الطاقة الحديثة. يمكن لبرج اتصالات ساحلي يستضيف أيضا إضاءة ذكية، أو كاميرات مراقبة، أو مستشعرات بيئية، أو شبكة Wi-Fi عامة أن يصبح أصلا رأسيا مشتركا واحدا بدلا من 4 إلى 6 هياكل شوارع مكررة.

الهندسة والتصنيع وضبط الجودة

يبدأ التصنيع بالحسابات الإنشائية، وتأكيد أحمال الهوائيات، وتصميم الفلنجات، وتشكيل الأنابيب الفولاذية، واللحام، والجلفنة، والطلاء، وقولبة البلاستيك المقوى بالألياف الزجاجية، والتجميع التجريبي. يكون فولاذ العمود عادة Q355 أو فولاذا إنشائيا مماثلا، مع أسعار أنابيب في النطاق المرجعي البالغ نحو 1,500 USD للطن شامل الجلفنة قبل عوامل التصنيع الخاصة بالمشروع. يجب أن يشمل ضبط الجودة في المصنع الفحص البصري للحام، وفحوصات الأبعاد، وقراءات سماكة الجلفنة، وفحوصات استواء الفلنجات، ومحاذاة ثقوب المسامير، واتساق لون البلاستيك المقوى بالألياف الزجاجية، ومراجعة طبقة الجل المقاومة للأشعة فوق البنفسجية، وفحص تعبئة لمجموعة واحدة قبل الشحن.

يتبع التركيب عادة 9 خطوات: المراجعة الجيوتقنية، وحفر الأساس، ووضع حديد التسليح وقالب التثبيت، وصب الخرسانة، والمعالجة، وفحص التسليم، ورفع المقاطع، وشد المسامير بعزم، وتركيب ملحقات الترددات الراديوية. غالبا ما تتطلب الأساسات الخرسانية لعمود ساحلي بارتفاع 27 m نحو 18 m3 إلى 24 m3 حسب تحمل التربة، والمياه الجوفية، وعزم الانقلاب، ومعاملات الكود المحلي الجزئية للرياح. يجب أن تشمل حزمة الهندسة والمشتريات والإنشاء بيانات منهجية العمل، وخطة الرفع، وسجلات العزم، وسجلات اختبار التأريض أقل من 4 ohm حيثما يلزم، وصورا حسب التنفيذ، وقائمة فحص تشغيل موقعة من مهندس الموقع.

الحماية من الصواعق ليست اختيارية على برج ساحلي مكشوف بارتفاع 27 m لأن الهيكل يصبح واحدا من أعلى الأجسام الموصلة ضمن التضاريس المحلية. يشمل النظام النموذجي طرفا هوائيا، وموصل هبوط، ونقاط ربط، وتنسيق حماية من الارتفاعات المفاجئة، وشبكة تأريض مصممة لتحقيق مقاومة أقل من 4 ohm حيث تسمح ظروف التربة. يوفر IEC 62305 إطارا أوسع لمخاطر الصواعق، بينما يجب أن تتبع ممارسات تأريض الترددات الراديوية الخاصة بالموقع أيضا معايير المشغل لدروع الكابلات المحورية، وخزائن المعدات، وموانع الارتفاعات المفاجئة.

تحليل استثمار الهندسة والمشتريات والإنشاء وهيكل التسعير

تعرف SOLARTODO نطاق الهندسة والمشتريات والإنشاء بأنه الهندسة، والشراء، والإنشاء، والتشغيل، ودعم ضمان لمدة سنة واحدة لموقع برج كامل واحد بارتفاع 27 m. تشمل الهندسة الرسومات، وتنسيق الأحمال، وقائمة المواد، ووثائق ضبط الجودة، وافتراضات الأساس، وبيانات منهجية البناء. يشمل الشراء مقاطع العمود الفولاذي، وكسوة البلاستيك المقوى بالألياف الزجاجية، ومنصات الهوائيات، والمسامير، والحماية من الصواعق، ودعم الكابلات، ومصباح التحذير، والتعبئة. ويشمل الإنشاء الأساس المدني، والرفع، والتجميع، والتأريض، وتركيب الملحقات، وسجلات التشغيل لأصل دعم اتصالات تشغيلي واحد.

تستخدم حالة الاستثمار التمثيلية للهندسة والمشتريات والإنشاء ميزانية تركيب وسطية قدرها 62,950 USD لبرج واحد، مقارنة ب 3 أعمدة زخرفية أصغر بنحو 24,000 USD لكل منها بعد الأعمال المدنية والطاقة والتصاريح، أو نحو 72,000 USD إجمالا. في هذه المقارنة، يمكن لتكوين النخلة الأحادية توفير نحو 9,050 USD في الأعمال المدنية وأعمال الطاقة المكررة، بما يساوي 12.6% من تكلفة التركيب البديلة، مع تقليل الفحوصات المتكررة من 3 مجمعات أعمدة إلى مجمع واحد. إذا بلغت وفورات الصيانة البصرية السنوية، والوصول، والفحص 3,000 USD، فقد ينخفض الاسترداد البسيط لحزمة التمويه الإضافية إلى نطاق 3 سنوات إلى 5 سنوات، حسب تكاليف التصاريح المحلية.

تكون شروط الدفع عادة 30% مقدما عبر T/T و70% مقابل بوليصة الشحن لطلبات توريد FOB أو CIF، أو 100% عبر L/C غير قابلة للإلغاء لدى الاطلاع للمشترين الدوليين المعتمدين. يمكن مناقشة تمويل المشاريع لحزم البنية التحتية التي تتجاوز 1,000,000 USD عندما يقدم المشتري وثائق الشركة، وموقع المشروع، وخلفية اتفاق شراء أو مشغل، وجدول الشحن. للحصول على تسعير رسمي ورسومات ونطاق ضمان، تواصلوا عبر [email protected] مع ارتفاع 27 m، وسرعة الرياح 41 m/s، وجدول 6 هوائيات، وميناء الوجهة.

ملاحظات الامتثال وقائمة تحقق المشتري

ينبغي للمشتري تأكيد 6 مدخلات قبل الطلب: كود الرياح، وفئة التعرض، وتقرير التربة، وأبعاد الهوائيات، وعدد الكابلات، وقيود تصريح المظهر. يستخدم TIA-222-H على نطاق واسع لحسابات دعم الهوائيات بأسلوب الولايات المتحدة، ويغطي EN 1993-3-1 تصميم الأبراج والصواري الفولاذية الأوروبي، ويغطي ISO 1461 الطلاءات المجلفنة بالغمس الساخن، ويعد ASTM D4923 ذا صلة بمواد الأعمدة البلاستيكية المقواة المتصلدة حراريا، ويتناول IEC 62305 إدارة مخاطر الصواعق. لبيئات السياحة الساحلية، توصي SOLARTODO بتحديد مثبتات بمواصفات بحرية، ومداخل كابلات محكمة الإغلاق، وحماية منع التسلق عند 3 m، وإتاحة وصول للفحص لكل فلنجة.

لخلفية تصميم أوسع، يمكن استخدام موارد تعرف على الموضوع مع معايير الترددات الراديوية للمشغل، والأكواد المدنية المحلية، والتقارير الجيوتقنية المستقلة. تصف IRENA وIEA كلتاهما الصلة المتنامية بين الطاقة النظيفة والبنية التحتية الرقمية والمجتمعات المرنة، بينما تتابع تحليلات السوق من BloombergNEF تحول الاستثمار نحو الأصول الموزعة والبنية التحتية الذكية. لذلك، يفضل تقييم هذا البرج 27 m ليس فقط كعمود دعم اتصالات واحد، بل كمنصة رأسية طويلة العمر للاتصالات والسلامة والإضاءة والاستشعار والمرونة الساحلية على مدى أفق تصميمي يبلغ 30 سنة.
