برج مشدود 60m واسع التغطية للمناطق الريفية بوصلات فلنجية - صاري اتصالات فولاذي بسرعة 47 m/s

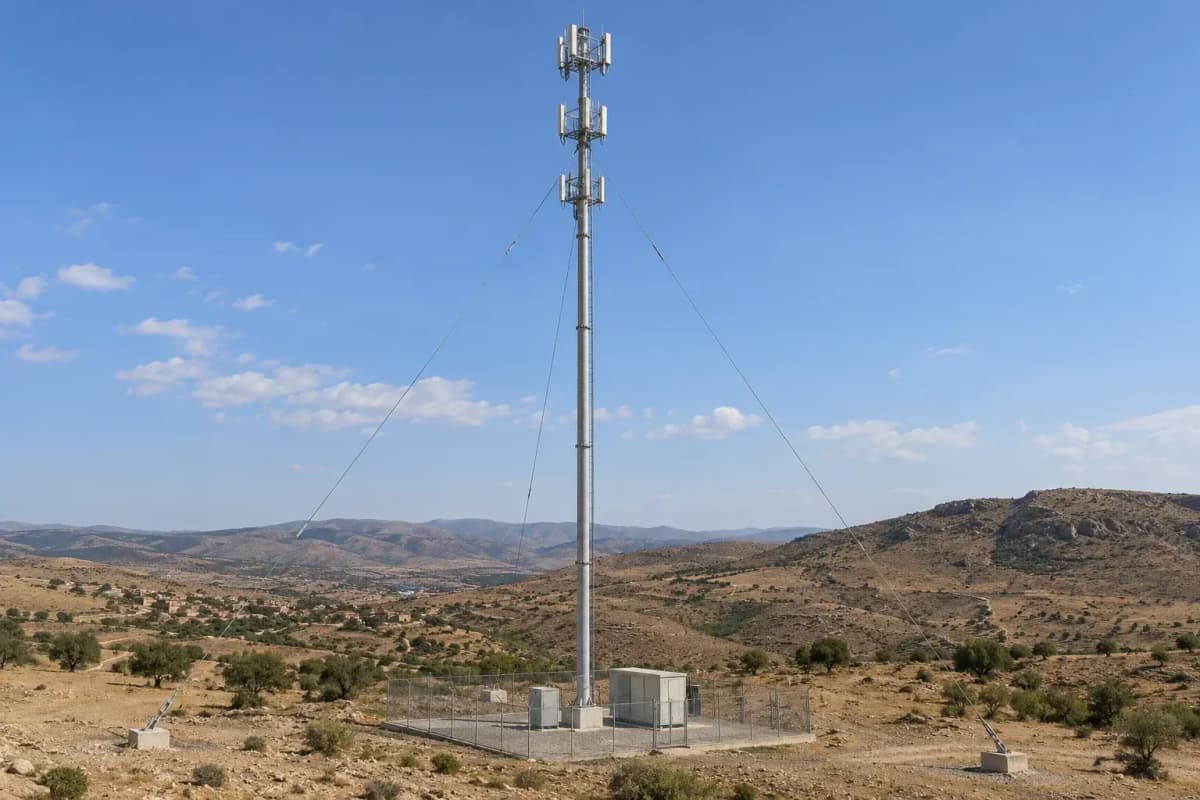

إن برج مشدود 60m واسع التغطية للمناطق الريفية بوصلات فلنجية هو صاري اتصالات من أنابيب فولاذية مصمم للتغطية الماكروية الريفية، مع 3 مستويات لمنصات الهوائيات، و12 موضعًا للهوائيات، وسرعة رياح تصميمية 47 m/s. يستخدم البرج وصلات مقاطع فلنجية، وقاعدة خرسانية مركزية، و4 اتجاهات لمراسي الشد لتوفير ارتفاع 60 m بكفاءة من حيث التكلفة حيثما تتوافر الأراضي المفتوحة.

نظرة عامة على المنتج

عادةً ما يُختار البرج المشدود بارتفاع 60 m عندما يكون نصف قطر التغطية، وخط الرؤية للميكروويف، وانخفاض تكلفة الفولاذ بالدولار لكل متر أكثر أهمية من الاستخدام المكثف لمساحة الأرض. يدعم هذا التكوين من SOLARTODO هوائيات لوحية 4G/5G، وأطباق ميكروويف، وهوائيات توقيت GPS، ومصابيح تحذير للطيران، وتمرير مغذيات خارجية على 3 مستويات قابلة للخدمة، مع عمر تصميمي اسمي 30 years في ظل الفحص المخطط والصيانة المناسبة للفولاذ المجلفن.

بالنسبة للشبكات الريفية، تكون منطقية الهندسة بسيطة: يمكن لمحور هوائي بارتفاع 60 m تحسين خلوص الأفق مقارنة بأعمدة 30 m، بينما يقلل الهيكل المشدود كتلة الفولاذ الرئيسية مقارنة بكثير من الأبراج الشبكية ذاتية الارتكاز ذات الارتفاع المماثل. المقابل هو الأرض: يكون نصف قطر الشد عادةً 30-50% من ارتفاع البرج، لذلك ينبغي لهذا الطراز حجز نحو 18-30 m من مركز الصاري إلى كل كتلة تثبيت قبل اعتماد قيود الطريق أو السياج أو سندات الملكية.

معمارية النظام

ينظم نظام البرج في 5 طبقات مادية: صاري أنابيب فولاذية بارتفاع 60 m، و4 أنظمة أسلاك شد عند ارتفاعات مرحلية، و3 منصات هوائيات، ومسار رأسي واحد للوصول وإدارة الكابلات، وشبكة تأريض وحماية من الصواعق بهدف مقاومة أرضية أقل من 4 ohm. تتيح الوصلات الفلنجية تثبيت المقاطع المثقوبة في المصنع بالمسامير في الموقع، مما يقلل التعرض للحام الميداني ويحسن التحكم بالأبعاد أثناء التركيب.

تتماشى القاعدة الإنشائية مع ممارسات الأبراج المعترف بها بدلًا من اختصار خاص بسوق واحدة: تحدد TIA معيار ANSI/TIA-222-H كمعيار إنشائي لهياكل دعم الهوائيات والهوائيات وهياكل دعم توربينات الرياح الصغيرة، وتغطي لجنة TR-14 متطلبات الرياح والثلوج والجليد والزلازل البيئية TIA TIA-222. وبالنسبة لحزم المشتريات الأوروبية، ينطبق EN 1993-3-1 على التصميم الإنشائي للأبراج الشبكية والصواري المشدودة التي تدعم عناصر غير انسيابية قائمة EN 1993-3-1.

المواصفات الفنية

يعادل تصنيف سرعة الرياح 47 m/s نحو 169 km/h، لذلك يجب أن يتحقق التصميم النهائي أيضًا من فئة التعرض المحلية، والتضاريس، وحمل الجليد، والمساحة المسقطة للهوائيات، وقطر طبق الميكروويف قبل إصدار رسومات التصنيع. تتعامل SOLARTODO مع جدول الهوائيات، وعدد المغذيات، وحمل مسار الكابلات، وجهد مصابيح الطيران كمدخلات للمشروع، لأن صاريًا يحمل 12 هوائيًا مع 2 من أطباق الميكروويف قد يفرض نمط انقلاب مختلفًا عن تخطيط خلوي مكوّن من 12 لوحة فقط.

تستند الحماية من الصواعق إلى 1 طرف هوائي، و1 مسار مستمر لموصل هابط، وربط تساوي الجهد، وتنسيق حماية من الارتفاعات المفاجئة، وحلقة تأريض تختبر مقابل هدف المشروع الأقل من 4 ohm. يقدم IEC 62305-1:2024 المبادئ العامة لحماية المنشآت والتركيبات والمحتويات والأشخاص من الصواعق IEC 62305-1، بينما يغطي IEEE 81-2025 مقاومية الأرض وممانعة التأريض وطرق قياس الجهد السطحي لأنظمة التأريض IEEE 81-2025.

التطبيقات

صُمم هذا البرج الريفي واسع التغطية بارتفاع 60 m من أجل 4 أنواع رئيسية من المواقع: القرى الزراعية، وممرات الطرق السريعة، وحقوق مرور المرافق، ومواقع الطاقة المتجددة أو البنية التحتية للمياه التي تحتاج إلى ربط خلفي واتصالات أمنية. تتضمن قائمة تحميل نموذجية 9 هوائيات لوحية قطاعية عبر 3 قطاعات، و2 من أطباق الميكروويف للربط الخلفي، و1 هوائي GPS أو توقيت، مع إتاحة تمرير الكابلات ومساحة عمل على المنصات للصيانة.

في سيناريو تمثيلي لمزرعة شمسية في منطقة الشرق الأوسط وشمال أفريقيا، يمكن لبرج واحد بارتفاع 60 m أن يجمع تغطية راديوية لمشغل الاتصالات، و2 من روابط الربط الخلفي بالميكروويف، و4 وصلات رفع لكاميرات أمن المحيط، واتصالات SCADA لموقع طاقة ريفي بقدرة 5-20 MW، وذلك وفقًا لدراسة التضاريس والتخطيط الراديوي. هذا سيناريو هندسي تمثيلي فقط، وليس ادعاءً بأن أي عميل نشر أو اشترى أو وافق أو حقق نتيجة مقاسة بهذا التكوين.

مقارنة ببرج شبكي تقليدي ذاتي الارتكاز بارتفاع 60 m، يمكن للصاري المشدود خفض حمولة فولاذ البرج بنحو 20-35% في الأراضي المفتوحة لأن أسلاك الشد تحمل جزءًا كبيرًا من الحمل الجانبي. تكون الميزة الاقتصادية أقوى عندما تكون الأرض منخفضة التكلفة وأنصاف أقطار التثبيت 18-30 m مقبولة؛ أما البديل ذاتي الارتكاز فيكون أفضل عندما يقتصر المجمع المسيج على نحو 10-15 m عرضًا.

تحليل استثمار نطاق الهندسة والتوريد والإنشاء وهيكل التسعير

يشمل نطاق SOLARTODO بنظام الهندسة والتوريد والإنشاء 5 حزم عمل: التصميم الهندسي، والمشتريات وضمان الجودة في المصنع، واللوجستيات البحرية أو الداخلية، والإنشاءات المدنية وتركيب البرج، إضافة إلى التشغيل التجريبي مع ضمان 1-year. يمكن للمشترين أيضًا مقارنة الطرازات ذات الصلة عبر عرض جميع منتجات أبراج الاتصالات، أو تحديد حجم المشروع من خلال تهيئة نظامك عبر الإنترنت، أو طلب عرض سعر مخصص مع جدول تحميل 12 هوائيًا.

يعتمد العائد على الاستثمار على نموذج العمل، لكن برجًا ماكرويًا ريفيًا بارتفاع 60 m غالبًا ما يملك حالة استرداد عندما يستبدل 2 من مواقع المكررات الأقصر، أو يلغي 1 قفزة ميكروويف إضافية، أو يتجنب 1 خزانة خارج الشبكة مخدومة بالديزل. إذا كانت حزمة برج ذاتي الارتكاز بارتفاع 60 m تكلف 15-25% أكثر في نطاق الفولاذ والأساسات، فيمكن لموقع مشدود بنطاق هندسة وتوريد وإنشاء بقيمة USD 75,000 أن يحافظ على نحو USD 11,000-19,000 من ميزانية رأس المال قبل احتساب الأرض والتصاريح.

تكون شروط الدفع عادةً 30% دفعة مقدمة T/T إضافة إلى 70% مقابل بوليصة الشحن، أو 100% اعتماد مستندي غير قابل للإلغاء L/C عند الاطلاع للمشترين المؤهلين مصرفيًا. يمكن مراجعة تمويل المشاريع للبرامج التي تتجاوز USD 1,000,000، وينبغي طلب عروض نطاق الهندسة والتوريد والإنشاء عبر [email protected] مع إحداثيات الموقع، وكود الرياح، وقدرة تحمل التربة، وقائمة الهوائيات، وشهر التسليم المطلوب.

الهندسة والمعايير وضمان الجودة

تحدد المكونات الفولاذية كأنابيب فولاذية مجلفنة بالغمس الساخن، مع توافر حماية من التآكل بدرجة بحرية للمناطق الساحلية وبيئات C4/C5 الصناعية. ينبغي تسجيل سماكة الجلفنة، ودرجة المسامير، واستواء الفلنجات، وتتبع اللحامات، وفحوص التجميع التجريبي قبل الشحن، لأن هيكلًا بارتفاع 60 m مع 3 منصات و4 اتجاهات شد يعتمد على ملاءمة بمستوى المليمترات عند كل وصلة مثبتة بالمسامير.

ينبغي فحص البرج عند 3 فواصل: ضمان جودة المواد الواردة، والفحص البعدي قبل الشحن، واختبار القبول بعد التركيب. يشمل قبول الموقع عادةً التحقق من عزم الربط، وتسجيل شد الأسلاك، وقياس الاستقامة الرأسية، واختبار مقاومة التأريض إلى أقل من 4 ohm، واختبار وظيفة مصابيح الطيران، ومحاذاة حوامل الهوائيات قبل بدء مدة ضمان 1-year.

تشير NREL إلى أن منشآت الاتصالات تحتاج إلى طاقة احتياطية للحفاظ على إمداد مستمر وقابلية تشغيل الشبكة أثناء الانقطاعات الطاقة الاحتياطية للاتصالات من NREL. بالنسبة للمواقع النائية، يعني ذلك أن حزمة البرج ينبغي تنسيقها مع محطة طاقة DC، وهدف استقلالية البطارية، وحماية الارتفاعات المفاجئة، وطاقة شمسية أو هجينة اختيارية حتى لا يقتصر زمن تشغيل الراديو على هيكل الصاري وحده.

سياق الشبكة والطاقة والبنية التحتية

توجد أبراج الاتصالات الريفية بصورة متزايدة ضمن برامج أوسع للطاقة والبنية التحتية، بما في ذلك المزارع الشمسية، ومناطق الري، وأنظمة النقل الذكية على الطرق السريعة، والنطاق العريض في القرى. تفيد IEA بأن شبكات الكهرباء تتطلب تحديثًا كبيرًا لدعم انتقالات الطاقة الآمنة شبكات الكهرباء لدى IEA، وتضيف أبراج الاتصالات طبقة اتصالات يمكنها دعم مراقبة الشبكة، وإنذارات الأمن، والصيانة عن بُعد عبر عمليات تعمل 24-hour.

يمكن للطاقة المتجددة أيضًا تغيير تكلفة تشغيل البرج. أفادت IRENA بأن قاعدة بيانات تكاليف الطاقة المتجددة لديها غطت أكثر من 25,000 مشروع بحلول 2024 وأن مصادر الطاقة المتجددة ظلت مصدرًا تنافسيًا من حيث التكلفة للكهرباء الجديدة في 2024 تكاليف توليد الطاقة المتجددة 2024 من IRENA. بالنسبة لمواقع الاتصالات خارج الشبكة أو ذات الشبكة الضعيفة، يمكن لـ SOLARTODO إقران هذا البرج بارتفاع 60 m مع الطاقة الشمسية، وتخزين البطاريات، والإضاءة الذكية، ومعدات الأمن ضمن حزمة مشتريات بنية تحتية واحدة.

ملاحظات الشراء

ينبغي للمشتري تثبيت 6 مدخلات قبل الطلب: إحداثيات الموقع، والمعيار الحاكم، وسرعة الرياح التصميمية، وتقرير التربة، وجدول تحميل الهوائيات، ومعمارية نظام الطاقة. عندما تكون هذه المدخلات 6 معروفة، يمكن لـ SOLARTODO إصدار رسومات الترتيب العام، وردود أفعال الأساسات، وهندسة المراسي، وأبعاد التغليف، وجدول نطاق الهندسة والتوريد والإنشاء مع نحو 30-75 days للتصنيع والشحن بحسب حجم الطلب.

للتثقيف حول المنتج وخلفية المعايير، يمكن للمشترين مراجعة التعرّف على الموضوع قبل إصدار طلب عرض سعر، ثم مقارنة هذا البرج بالأعمدة الأحادية، والأبراج ذاتية الارتكاز، وحوامل الأسطح. يكون الملاءمة الأقوى لموقع ريفي يملك على الأقل 1,200-3,000 m² من الأرض القابلة للتحكم، وارتفاع عوائق منخفض، ومتطلبًا لتغطية ماكروية من 3 قطاعات بدلًا من خدمة خلايا صغيرة حضرية كثيفة.

لماذا SOLARTODO

تورّد SOLARTODO الطاقة الشمسية، وتخزين الطاقة، والإضاءة الذكية، والأمن، وأبراج الاتصالات، وأبراج الطاقة، وبنية الزراعة الذكية من منصة توريد B2B متكاملة واحدة. بالنسبة لبرج اتصالات مشدود بارتفاع 60 m، تكون هذه التكاملية مهمة لأن فولاذ البرج، والتأريض، وإضاءة الطيران، وطاقة الخزائن، والبطاريات الاحتياطية، والكاميرات، والمراقبة السحابية يمكن تحديدها معًا بدلًا من شرائها كـ 6 حزم منفصلة.

استخدم هذا الطراز عندما يحتاج المشروع إلى ارتفاع هوائي 60 m، وسعة 12 هوائيًا، وتكلفة إنشائية منخفضة لكل متر، وأرض كافية لـ 4 اتجاهات تثبيت. لا تستخدمه حيث لا يستطيع المجمع قبول نصف قطر شد 18-30 m، أو حيث تتطلب الجماليات البلدية عمودًا مخفيًا، أو حيث يفرض القانون المحلي هيكلًا قائمًا بذاته داخل قطعة مدمجة بسياج واحد.
