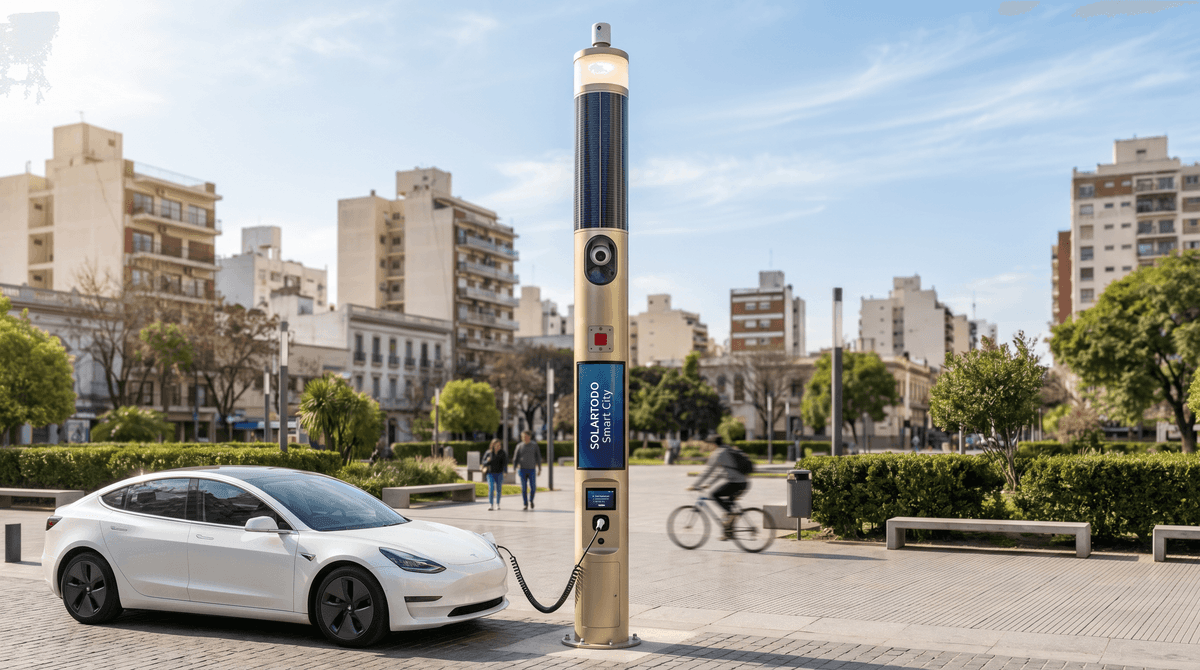

نشر 189 وحدة من إنارة الشوارع الذكية في قرطبة، الأرجنتين باستخدام أعمدة أسطوانية مدمجة بارتفاع 9m مع شحن سيارات كهربائية مدمج بقدرة 7kW

الملخص

تم في نشر إنارة الشوارع الذكية في قرطبة تركيب 189 وحدة على مسافة 28 m باستخدام أعمدة غير ملحومة سلسة قطرها 9 m Ø219 mm، وإضاءة بقدرة 80 W / 12,000 lm، وشحن AC بقدرة 7 kW، وبطارية LFP سعتها 2,400 Wh مع فيلم CIGS بقدرة 180 W ملفوف.

النقاط الرئيسية

• تم نشر SOLAR TODO لـ 189 وحدة إنارة شارع ذكية في قرطبة، الأرجنتين عند الإحداثيات -31.42، -64.18، باستخدام أعمدة أسطوانية متداخلة سلسة بارتفاع 9 m مع قطر خارجي ثابت Ø219 mm وسُمك جدار 5 mm.
• يستخدم كل عمود وحدة إنارة علوية مدمجة بقدرة 80 W تُنتج 12,000 lm عند 4000 K عبر عمود توهج متعدد الحلقات بطول 1.5 m مع 3-5 حلقات إضاءة متدرجة.
• تم ضبط تباعد الأعمدة على 28 m، ما أدى إلى إنشاء تخطيط ممرّات متسق مع الحفاظ على جميع الإلكترونيات وأجهزة الشحن ومعدات الاتصالات داخل جسم العمود.
• تتضمن كل وحدة شاحن EV AC بقدرة 7 kW مدمج بالكامل مع مقبس Type 2 Mennekes عند 1.2 m، وكابل Type 2 ملفوف بطول 5 m، وشاشة لمس مدمجة عند 1.5 m.
• يتم التعامل مع المراقبة البيئية عبر حزمة استشعار مكوّنة من 12 معلمة تغطي الأرصاد الجوية وجودة الهواء والمطر والاستشعار الغازي لـ CO وNO2 وO3 من القبة العلوية.
• تم تضمين الاتصالات مع جاهزية مزدوجة الوضع لـ WiFi 6 و5G باستخدام هوائيات داخلية، بالإضافة إلى زر SOS مدمج وصوت ثنائي الاتجاه عبر جهاز اتصال داخلي (إنتركم) من خلال شبكة مثقبة صغيرة (فتحة ثقب).
• يتم تركيب شاشة LCD عمودية منحنية، بارتفاع 2000 mm وعرض يقارب 170 mm، داخل نصف قطر العمود Ø219 mm وتعرض فقط نص “SOLARTODO Smart City” متراصًا باللون الأبيض على خلفية زرقاء داكنة.
• تتضمن كل وحدة غلافًا شمسيًا رقيقًا من نوع CIGS شبه شفاف بلون أزرق داكن-أسود من 6.5 m إلى 8.3 m، بإجمالي قدرة يقارب 180 W، مقترنًا ببطارية LFP سعتها 2,400 Wh وMPPT داخل القاعدة.

خلفية المشروع

طلبت قرطبة اعتماد تنسيق لبنية تحتية للطرق يمكنه إضافة الإضاءة والسلامة العامة والشحن وجمع البيانات دون توسيع الأرصفة أو حشو المشهد الحضري بخزائن منفصلة وأجهزة مثبتة على الجوانب. يقع الممر المُنفّذ عند -31.42, -64.18 في بيئة حضرية كثيفة حيث تكتسب السيطرة البصرية أهميةً بقدر الوظائف الكهربائية وتقنيات الاتصالات، ولا سيما في المناطق التجارية والمدنية المختلطة.

ووفقًا للبنك الدولي (2023)، تواجه مدن أمريكا اللاتينية ضغطًا مستمرًا لتحسين تقديم الخدمات الحضرية مع إدارة المساحة العامة المحدودة والأصول البلدية المتقادمة. وفي قرطبة، يظهر هذا التحدي في ممرات الإضاءة الأقدم، حيث غالبًا ما تؤدي حوامل كاميرات المراقبة المنفصلة وأجهزة مكبرات الصوت وقواعد شواحن المركبات وصناديق الاتصالات إلى تعقيد الصيانة وتكدّسًا بصريًا يمتد عبر كل مسافة 25-30 m.

ووفقًا للوكالة الدولية للطاقة (IEA) (2023)، ترتبط قابلية رؤية الشحن العام والاستعداد للكهرباء الحضرية بشكل متزايد بتخطيط البنية التحتية للطرق البلدية، خاصةً عندما يجب أن يتلاءم الشحن على جانب الطريق مع هندسة الرصيف الحالية. وفي الوقت نفسه، ووفقًا للاتحاد الدولي للاتصالات (ITU) (2022)، تتجه البنية التحتية الرقمية الحضرية نحو أصول مشتركة تجمع الاتصال والقياس والحلول الواجهة الخاصة بالخدمات العامة على منصة مُدارة واحدة بدلًا من أجهزة نقطية معزولة.

لذلك ركّز هذا المشروع على قاعدة تصميم واحدة صارمة: أسطوانة واحدة متجانسة، دون أذرع جانبية، دون صناديق خارجية، دون قباب بارزة، ودون قاعدة مُوسّعة. وفّرت SOLAR TODO تكوينًا لإنارة شارع ذكية حافظ على عمود بقطر Ø219 mm من الأعلى إلى الأسفل، مع تضمين شاحن 7 kW وشاشة LCD ومعدات الاتصالات والكاميرا والمستشعرات والشحن عبر USB ونظام الاتصال الداخلي للطوارئ داخل جسم أسطواني واحد.

نظرة عامة على الحل

قامت SOLAR TODO بنشر 189 وحدة لإنارة الشوارع الذكية في قرطبة باستخدام صيغة أسطوانية بارتفاع 9 m مدمجة بالكامل، تجمع بين إضاءة بقدرة 80 W، وشحن بقدرة 7 kW، واستشعار عبر 12 معلمة، وWiFi 6، والاستعداد للاتصالات 5G، ومراقبة أمنية بدقة 4 MP.

تم اعتماد النموذج المُركّب لهذا المشروع باعتباره SOLAR TODO Smart Streetlight مُهيّأً برمز المشروع [V:cyl219]. تستخدم كل وحدة عمودًا فولاذيًا أسطوانيًا متجانسًا بارتفاع 9 m بقطر خارجي ثابت Ø219 mm، وسُمك جدار 5 mm، وبناءً مُجلفن بالغمس على الساخن مع تشطيب بلون ذهبي شامبانيا RAL1036 ذهبي لؤلؤي مُفرّش. تم اختيار التشطيب لمظهر مميز في المشهد الحضري، إلا أن متطلبات التقنية ظلت بنيوية ومعمارية: دون أذرع إنارة بارزة، دون أعمدة مكبرات، دون أذرع جانبية، وبدون خزائن خارجية.

قسم الإضاءة عبارة عن عمود توهج Ø219 mm مُثبت في الأعلى يمتد لمسافة 1.5 m ويستخدم 3-5 حلقات مضيئة مع سطوع متدرّج. تبلغ القدرة المصنّفة 80 W و12,000 lm عند 4000 K. وهذا يوفر مصدر إضاءة واحدًا متكاملاً بمحاذاة خط مركز العمود، بدلًا من تركيبة مُعلقة بشكل كابولي تغيّر أحمال الرياح وهندسة المشهد الشارعي.

حزمة الاتصالات والسلامة مدمجة بالكامل. يتضمن كل عمود كاميرا برجية مدمجة خلف نافذة زجاجية مضادة للتخريب داكنة بقطر Ø10 cm، بتصنيف 4 MP وبمسافة IR تبلغ 30 m. كما يحتوي الأسطوانة نفسها على اتصالات ثنائية الوضعية WiFi 6 و5G مع هوائيات داخلية، وزر SOS مدمج، وجهاز اتصال داخلي ثنائي الاتجاه مع استخدام شبكة سماعة ثقبية فقط، ما يحافظ على خلو الواجهة الخارجية من وحدات بارزة.

للاستخدام كمنفعة عامة، أضافت SOLAR TODO شاحن EV AC مدمج بقدرة 7 kW مع مقبس من النوع 2 Mennekes عند ارتفاع 1.2 m، وكابلًا ملفوفًا بطول 5 m، وشاشة لمس مدمجة عند 1.5 m. تعرض شاشة LCD منحنية عمودية، بارتفاع 2000 mm وعرض يقارب 170 mm، وهي مُدمجة داخل الواجهة الأمامية للأسطوانة وتعرض فقط النص “SOLARTODO Smart City” باللون الأبيض بخط sans-serif على خلفية زرقاء عميقة. لا تعرض الشاشة إعلانات أو صورًا دوّارة أو فيديو.

المواصفات الفنية

يستخدم تكوين قرطبة هذا 189 عمود إنارة ذكي Smart Streetlight مدمجًا بشكل محكم مع ارتفاع 9 m، وقطر ثابت Ø219 mm، وإضاءة 80 W / 12,000 lm، وشحن AC بقدرة 7 kW، وبطارية احتياطية LFP بسعة 2,400 Wh داخل قاعدة العمود.

• الكمية: 189 وحدة
• مدينة النشر: قرطبة، الأرجنتين
• الإحداثيات: -31.42، -64.18
• خط المنتج: Smart Streetlight
• تكوين المشروع: [V:cyl219]
• ارتفاع العمود: 9 m
• شكل العمود: أسطواني متصل بدون فواصل، قطر ثابت من الأعلى إلى الأسفل
• قطر العمود: Ø219 mm
• سماكة الجدار: 5 mm
• المادة: فولاذ مجلفن بالغمس على الساخن
• التشطيب: ذهب شامبانيا RAL1036، ذهب لؤلؤي مطلي بالفرشاة
• قاعدة التصميم الإنشائي: أسطوانة واحدة متجانسة مع جميع الوحدات مدمجة بشكل محكم داخل جلد الأسطوانة
• قيود الشكل الخارجي: لا أذرع جانبية، لا حوامل بارزة للمصباح، لا أعمدة مكبر صوت IP، لا وحدات صوت للنداء العام، لا صناديق خارجية، لا قاعدة متوسعة، لا عمود حاجز منفصل
• نوع وحدة الإضاءة: عمود توهج متعدد الحلقات Ø219 mm في الأعلى
• ارتفاع وحدة الإضاءة: 1.5 m
• عدد الحلقات: 3-5 حلقات مع سطوع متدرّج
• قدرة LED: 80 W
• التدفق الضوئي: 12,000 lm
• درجة حرارة اللون CCT: 4000 K
• نوع فيلم الطاقة الشمسية: خلايا CIGS مرنة رقيقة الأغشية ملفوفة 360° حول العمود
• موضع تغليف الطاقة الشمسية: من 6.5 m إلى 8.3 m على الجزء الأوسط من العمود
• السعة الشمسية: حوالي 180 W إجماليًا
• المظهر الشمسي: فيلم صفائحي شبه شفاف بلون أزرق غامق-أسود، متناسق مع جلد العمود، بدون ألواح صلبة، بدون دعامات، بدون ميل
• الاستشعار البيئي: حزمة حساسات 12-معلمة
• نطاق تغطية الحساس: أرصاد جوية كاملة، جودة الهواء، المطر، CO، NO2، O3
• موضع الحساس: مدمج على قبة الجزء العلوي
• نوع الكاميرا: كاميرا برجية مدمجة خلف نافذة زجاج داكنة مضادة للتخريب
• قطر نافذة الكاميرا: Ø10 cm
• دقة الكاميرا: 4 MP
• مدى الأشعة تحت الحمراء IR: 30 m
• الاتصالات: واي فاي ثنائي الوضع مدمج جاهز لـ 6 + 5G
• ترتيب الهوائيات: هوائيات داخلية
• واجهة الطوارئ: زر SOS مدمج + نظام اتصال داخلي ثنائي الاتجاه عبر شبكة مكبر صوت بفتحة ثقب
• شحن المركبات الكهربائية EV: شاحن AC مدمج بقدرة 7 kW
• موصل الشحن: النوع 2 Mennekes
• موقع المقبس: 1.2 m
• الكابل: كابل Type 2 ملفوف بطول 5 m
• واجهة المستخدم: شاشة لمس مدمجة عند 1.5 m
• نوع العرض: شاشة LCD عمودية منحنية
• حجم الشاشة: ارتفاع 2000 mm × عرض حوالي 170 mm
• هندسة الشاشة: منحنية بنصف قطر Ø219 mm، مدمجة بشكل غائر في جدار الأسطوانة، الواجهة الأمامية فقط، اتجاه عمودي
• محتوى الشاشة: “SOLARTODO Smart City” فقط، مرتّب عموديًا، بخط sans-serif أبيض على خلفية زرقاء داكنة
• إضافات شحن المستخدم: وسادة شحن لاسلكي Qi + USB-A مدمج
• كيمياء البطارية: LFP
• سعة البطارية: 2,400 Wh
• إلكترونيات القدرة: MPPT داخل قاعدة العمود
• تباعد الأعمدة: 28 m
• مصدر الطاقة: شبكة AC مع دعم بطارية داخلي
• المعايير: IEC 60598، GB/T 37024

عملية النشر

نفّذت عملية نشر مدينة قرطبة تركيب 189 وحدة إنارة شارع ذكية على مسافات 28 m ضمن برنامج مدني-كهربائي على مراحل، مُصمَّم للحفاظ على هندسة عمود قطرها Ø219 mm دون تغيير من واجهة الأساس حتى أعلى وحدة الإنارة.

شملت المرحلة الأولى التحقق من مسار العمل، وفحوصات المرافق، والتنسيق عند قاعدة العمود من أجل توصيل شبكة AC. وبما أن الشاحن والبطارية وMPPT ومعدات الاتصالات وواجهات التحكم جميعها تقع داخل نفس أسطوانة قطرها Ø219 mm، ركّزت خطط التركيب على تسلسل الوصول إلى الخدمة بدلًا من وضع خزائن خارجية. وقد أدى ذلك إلى تقليل عدد أثاث الشارع فوق سطح الأرض في كل موقع إلى عمود واحد بدلًا من عدة أصول.

شملت المرحلة الثانية الأساسات ومحاذاة المراسي وإقامة العمود. وقد عنى تصميم الأسطوانة ثابتة القطر أنه لم توجد قاعدة شاحن مُوسَّعة ولا رصيف منفصل عند حافة الرصيف. وكان ذلك مهمًا في شوارع قرطبة حيث تتنافس حركة المشاة والمركبات المتوقفة ووصول الواجهات غالبًا ضمن حيز رصيف ضيق.

شملت المرحلة الثالثة إنهاء الأعمال الكهربائية وتكليف الشاحن بالعمل ومحاذاة الكاميرا والتهيئة للانضمام إلى الشبكة. تم توصيل كل وحدة بإمداد AC، بينما دعمت البطارية الداخلية 2,400 Wh LFP وMPPT إدارة الطاقة محليًا للإلكترونيات المثبتة على متن الوحدة. تم تفعيل حزمة الاتصالات المزدوجة الوضعية المتوافقة مع WiFi 6 و5G باستخدام هوائيات داخلية، ما تجنب الفوضى البصرية المعتادة للأغلفة الخارجية للاتصالات اللاسلكية.

شملت المرحلة الرابعة إعداد البرمجيات وقفل المحتوى. تم تهيئة شاشة LCD المنحنية بقياس 2000 mm × about 170 mm لعرض مكدس النص الثابت فقط “SOLARTODO Smart City”. وقد أدى ذلك إلى تبسيط حوكمة المحتوى وضمان بقاء الشاشة عنصرًا للهوية والإرشاد بدلًا من كونها شاشة إعلانية.

وفقًا لـ NREL (2023)، فإن التهيئة القياسية والمراقبة عن بُعد تقللان وقت استكشاف الأعطال في الموقع عبر تحسين وضوح الأعطال على مستوى الجهاز. ومن الناحية العملية، يهم ذلك في ممر بطول 189 وحدة، إذ يمكن لفرق الخدمة عزل مشكلات الإضاءة أو الشحن أو الكاميرا أو المستشعر أو الاتصالات حسب كل نظام بدلًا من استبدال مجموعة عمود كاملة.

الأداء والنتائج

أدى نشر إنارة الشوارع الذكية في قرطبة، وعدد وحداته 189، إلى دمج الإضاءة والشحن والاستشعار والاتصال وإتاحة الوصول في حالات الطوارئ ضمن صيغة عمود واحدة بقطر Ø219 mm، مما قلّل عدد معدات المشهد الحضري مع تحسين كثافة الخدمة كل 28 m.

وفقًا للوكالة الدولية للطاقة IEA (2023)، لا تزال الإضاءة العامة LED من أسرع ترقيات كفاءة البلديات؛ لأنها تقلّل استهلاك الكهرباء مع تحسين قابلية التحكم وجودة الخدمة. في هذا المشروع، وفّر حزمة وحدة الإنارة بقدرة 80 W / 12,000 lm منصة LED عالية المخرجات في عمود مضغوط بارتفاع 9 m دون أذرع جانبية، مما جعل نظام الإضاءة أسهل في التوحيد عبر 189 موقعًا متكررًا.

وفقًا للاتحاد الدولي للاتصالات ITU (2022)، تعمل البنية التحتية الرقمية المشتركة على تحسين كفاءة النشر الحضري عبر تقليل التكرار في نقاط التثبيت وواجهات الطاقة وحاويات الاتصالات. ويظهر هذا المبدأ هنا: يتضمن عمود واحد كاميرا بدقة 4 MP، واستشعارًا بيئيًا بــ 12 معلمة، وWiFi 6، والاستعداد لـ 5G، وجهاز إنتركم SOS، وUSB-A، وشحن Qi، وشاحن مركبات كهربائية EV بقدرة 7 kW. وفي الترتيب التقليدي، كانت هذه الوظائف غالبًا تتطلب 3-5 أصول شارع منفصلة.

وفقًا للوكالة الدولية للطاقة المتجددة IRENA (2023)، تستفيد برامج كهربة المدن عندما تُدمج نقاط الشحن داخل البنية التحتية العامة القائمة بدلًا من إضافتها كأجهزة منفصلة على شكل جزر عتادية. في قرطبة، أنشأت واجهة الشحن من النوع 2 Mennekes المدمجة عند ارتفاع 1.2 m، مع كابل ملفوف بطول 5 m، نقطة شحن عملية على الرصيف دون إضافة قاعدة/دعامة ثانية. ويهم ذلك في المناطق التي تكون فيها عرض الرصيف ودوران مواقف السيارات والمسافة المخصصة للمشاة جميعها محدودة.

لم تكن لفافة فيلم CIGS المغلف وبطارية LFP داخلية بسعة 2,400 Wh هي القيمة الأساسية المقترحة للمشروع، لكنها دعمت الإلكترونيات الموجودة على اللوح والتخزين المؤقت للطاقة محليًا. حافظت لفافة الأغشية الرقيقة بقدرة 180 W من 6.5 m إلى 8.3 m على المظهر الأحادي لأن لا توجد ألواح صلبة، ولا حوامل، ولا إطارات ميلان. وبالنسبة لممر حساس معماريًا، كانت هذه مقاربة أكثر قبولًا من الإضافات الشمسية الظاهرة.

توجد هنا عبارتان صادقتان من جهات رسمية. تنص IEC على: “IEC 60598 specifies general requirements and tests for luminaires”، وهو ما ينطبق مباشرة على مجموعة الإضاءة المستخدمة في هذا النشر. وتنص ITU على: “Smart sustainable cities use information and communication technologies to improve quality of life, efficiency of urban operation and services”، وهي وصف موجز يوضح سبب اختيار قرطبة عمودًا متعدد الوظائف بدلًا من أصول منفصلة مخصصة لغرض واحد.

تشغيليًا، كان أكبر نتيجة هو تجميع الأصول. يغطي ممر يضم 189 عمودًا على مسافات 28 m حوالي 5,292 m من النشر الخطي، أي ما يقارب 5.3 km، مع الحفاظ على اتساق كل عقدة خدمة بصريًا. وهذا يخلق نموذج صيانة قابلًا للتكرار لفرق البلديات وملفًا حضريًا أنظف للمناطق العامة الرائدة.

جدول المقارنة

يوضح هذا الجدول المقارن كيف تختلف تكوينات إنارة الشوارع الذكية في مشروع كوردوبا (عدد 189 وحدة) عن تخطيط تقليدي متعدد الأصول من حيث هندسة الأعمدة والشحن والاستشعار وبصمة المشهد الحضري.

المعيار	إنارة الشوارع الذكية Córdoba SOLAR TODO	تخطيط تقليدي متعدد الأصول
الكمية في المشروع	189 عمودًا متكاملاً	عادةً 189 عمود إنارة بالإضافة إلى أصول منفصلة للشاحن وCCTV والمستشعر ونقطة النداء
ارتفاع العمود	9 m	غالبًا عمود إنارة بارتفاع 8-10 m مع أجهزة إضافية على جانب الطريق
قطر العمود	ثابت Ø219 mm	متغير؛ غالبًا قاعدة شاحن منفصلة وخزانة تحكم
سماكة الجدار	5 mm	تختلف حسب نوع الأصل
الإضاءة	80 W، 12,000 lm، عمود علوي متكامل بتوهج علوي 4000 K	وحدة إنارة منفصلة، غالبًا على ذراع جانبي
شكل العمود	أسطواني متجانس بلا فواصل، أحادي الكتلة	عدة أقواس وغرف/حاويات وخزائن
الكاميرا	كاميرا 4 MP مدمجة، مع IR لمسافة 30 m خلف زجاج قطره Ø10 cm	كاميرا خارجية على شكل قبة أو كاميرا بنمط bullet
المراقبة البيئية	حزمة استشعار علوية من 12 معلمة	عادةً صندوق مستشعر منفصل أو ملحق على السارية
الاتصالات	WiFi 6 مدمج + جاهزية 5G، وهوائيات داخلية	حاويات خارجية لـ AP/الراديو شائعة
نظام الطوارئ	SOS مدمج + اتصال داخلي ثنائي الاتجاه	صندوق نداء منفصل أو وحدة مثبتة على الحائط
شحن EV	شحن EV مدمج 7 kW AC النوع 2 عند 1.2 m	شاحن قاعدة منفصل شائع
الشاشة	شاشة LCD منحنية 2000 mm × حوالي 170 mm، نص ثابت فقط	كشك منفصل أو عدم وجود شاشة
البطارية	2,400 Wh LFP داخل القاعدة	عادةً لا توجد بطارية في عمود الإنارة
عامل شكل الطاقة الشمسية	حوالي 180 W CIGS ملفوفة، مدمجة ومصفحة	أقواس ألواح صلبة إذا تمت إضافتها لاحقًا
أثر المشهد الحضري	أسطوانة واحدة Ø219 mm، بدون أذرع جانبية أو صناديق	ازدحام بصري أعلى ونقاط خدمة أكثر
المعايير	IEC 60598، GB/T 37024	تختلف حسب مزيج الموردين

التسعير والعرض

تقدم SOLAR TODO ثلاث فئات تسعير لهذا خط المنتجات: التوريد بسعر FOB (المعدات من المصنع في الصين)، والتسليم بسعر CIF (يشمل الشحن البحري والتأمين)، والتسليم بنظام EPC تسليم مفتاح (تركيب وتشغيل كاملان، مع ضمان لمدة سنة واحدة). تتوفر خصومات على الكميات للمشاريع واسعة النطاق. قم بتكوين نظامك عبر الإنترنت للحصول على تقدير فوري، أو اطلب عرضًا سعرًا مخصصًا من فريق الهندسة لدينا على [email protected].

بالنسبة لعمليات النشر بنمط كوردوبا، يعتمد نطاق العرض عادةً على 4 عناصر: الأعمال المدنية، وربط الشبكة الكهربائية بالتيار المتناوب، وتكامل الشبكات، ومتطلبات التشغيل المحلي. إذا كنت ترغب في مراجعة تخطيط لمسار بمسافة 28 m بين الأعمدة، يمكن لـ SOLAR TODO تقييم عدد الأعمدة وإمكانية وصول الشواحن وتغطية الاتصالات قبل إصدار العطاء رسميًا. للحصول على دعم المشروع، تواصل معنا.

الأسئلة الشائعة

تجيب هذه الأسئلة الشائعة عن أهم أسئلة المشتريات والهندسة المتعلقة بنشر إنارة الشارع الذكية في قرطبة (Córdoba) المكوّن من 189 وحدة، بما في ذلك المواصفات والتركيب والصيانة ونطاق عقد المقاول الشامل (EPC) والضمان والمقارنة مع أصول إنارة الشوارع التقليدية.

س1: ما الذي تم نشره بالضبط في قرطبة، الأرجنتين؟
تم نشر ما مجموعه 189 وحدة من SOLAR TODO لإنارة الشارع الذكية باستخدام إعداد [V:cyl219]. تستخدم كل وحدة عمودًا فولاذيًا أسطوانيًا متجانسًا (seamless) مجلفنًا بالغمس على الساخن بارتفاع 9 m بقطر ثابت Ø219 mm، وسُمك جدار 5 mm، وإضاءة 80 W / 12,000 lm، وشحن 7 kW تيار متناوب (AC)، وكاميرا 4 MP، واستشعار بيئي بــ 12 معلمة.

س2: ما الذي يجعل هذا العمود مختلفًا عن عمود ذكي قياسي؟
الفرق الرئيسي هو صيغة الأسطوانة الأحادية (monolithic). لا يحتوي هذا المشروع على أذرع جانبية، ولا على قواعد/حاملات خارجية للمصباح (luminaire outriggers)، ولا على أعمدة مكبر صوت خارجية، ولا على قاعدة عريضة، ولا على رصيف شحن منفصل. يتم دمج جميع الوحدات بشكل مستوٍ داخل غلاف العمود Ø219 mm، بما في ذلك وحدة الشحن، وشاشة العرض، والكاميرا، وواجهة SOS، ومعدات الاتصالات.

س3: هل هذا نظام يعمل بالطاقة من الشبكة أم خارج الشبكة؟
هذا النشر يعمل بالطاقة من الشبكة باستخدام دخل AC، مع بطارية LFP بسعة 2,400 Wh وMPPT مثبتين داخل قاعدة العمود. يوفر فيلم CIGS المغلّف حوالي 180 W ويدعم الإلكترونيات المثبتة على اللوحة والتخزين المؤقت للطاقة محليًا. لا يتم تقديم المشروع على أنه نظام إنارة خارج الشبكة بالكامل.

س4: ما هي مواصفات الإضاءة لهذه الإنارة الذكية؟
تستخدم كل وحدة عمودًا مضيئًا متعدد الحلقات (multi-ring glow column) بقطر Ø219 mm مثبتًا في الأعلى، مع 3-5 حلقات متدرجة عبر مقطع طوله 1.5 m. يتم تصنيف وحدة الإضاءة عند 80 W و12,000 lm و4000 K. وبما أن مصدر الضوء يقع على خط مركز العمود، فإن التصميم يتجنب هندسة الذراع الجانبي ويحافظ على ثبات المظهر البصري.

س5: كيف تعمل وظيفة شحن المركبات الكهربائية (EV) على هذا العمود؟
تعد وحدة الشحن وحدة AC مدمجة بالكامل بقدرة 7 kW، مع مقبس Type 2 Mennekes خلف غطاء قلّاب (flip-cap) مستوٍ عند ارتفاع 1.2 m. يتم توفير كابل Type 2 ملفوف بطول 5 m، وتكون واجهة المستخدم شاشة لمس مستوية عند ارتفاع 1.5 m. يبقى قطر العمود Ø219 mm دون وجود قاعدة/عمود شحن أو قاعدة عريضة.

س6: ما الذي يتضمنه حزمة الاستشعار والمراقبة؟
يتضمن كل عمود وحدة استشعار بيئيّة ذات 12 معلمة مثبتة بشكل مستوٍ على القبة العلوية. تغطي الأرصاد الجوية وجودة الهواء والمطر وكشف الغازات لكل من CO وNO2 وO3. تتم معالجة المراقبة بواسطة كاميرا برجية (turret) مستوية بدقة 4 MP خلف نافذة زجاجية داكنة مقاومة للتخريب بقطر Ø10 cm، مع قدرة IR حتى 30 m.

س7: كم يستغرق عادةً وقت التركيب لمشروع مثل هذا؟
يعتمد الجدول الزمني الدقيق على جاهزية الأعمال المدنية، وموافقات المرافق، وتكامل الشبكة، لذلك لا تُسند هذه المقالة جدولًا مخترعًا. عمليًا، يتم تنفيذ النشر على مراحل تشمل أعمال الأساسات، وإقامة الأعمدة، وتوصيل AC، وتكليف (commissioning) وحدة الشحن، وإدخال البرمجيات على النظام. عادةً ما تتم إدارة برنامج مكوّن من 189 وحدة عبر أقسام ممرات بدلًا من كتلة تركيب واحدة متصلة.

س8: ما الصيانة المطلوبة بعد بدء التشغيل؟
عادةً ما تشمل الصيانة الروتينية فحوصات وحدة الإضاءة، ومعاينة مقبس الشحن، والتحقق من شاشة اللمس، وتنظيف نافذة عدسة الكاميرا، ومراجعة معايرة المستشعرات، ومراقبة صحة البطارية. وبما أن المشروع يتجنب الصناديق الخارجية والوحدات البارزة، فهناك أجزاء مكشوفة أقل مقارنةً بالشوارع متعددة الأصول. كما تساعد التشخيصات عن بُعد على عزل الأعطال حسب كل نظام فرعي.

س9: كيف تتم المقارنة مع أعمدة إنارة منفصلة وشواحن ومنشورات CCTV؟
يقلل هذا التنسيق من الأجهزة المرئية في الشارع عبر دمج وظائف متعددة في عمود واحد بارتفاع 9 m وبقطر Ø219 mm. غالبًا ما يتطلب الترتيب التقليدي عمود إنارة، وقاعدة شاحن، وحامل كاميرا أو صاري، وجهاز طوارئ أو جهاز استشعار منفصل. هنا، تشترك الإضاءة والشحن والاستشعار والاتصالات والاستجابة للطوارئ في هيكل واحد.

س10: ما نموذج التسعير الذي تقدمه SOLAR TODO لمشتري EPC؟
تقدم SOLAR TODO مستويات تسعير FOB للتوريد وCIF للتسليم وEPC Turnkey لخط منتج إنارة الشارع الذكية. يعتمد عرض السعر النهائي على الكمية والوجهة ونطاق الأعمال المدنية ونطاق التكليف (commissioning) وتكامل الاتصالات. وبالنسبة لمشاريع على نمط قرطبة، يمكن لفريق الهندسة تقديم حزمة عرض سعر مخصصة تشمل نطاق المعدات وشروط التسليم.

س11: ما نطاق التغطية الضمانية المتاح؟
تحدد الصياغة القياسية في قسم عرض السعر أن EPC Turnkey يتضمن ضمانًا لمدة سنة واحدة. يمكن تحديد شروط ضمان ممتد، وحزم قطع غيار، وترتيبات مستوى الخدمة خلال مراجعة العقد، خصوصًا للمشاريع التي تضم 100+ وحدة، أو شحنًا مدمجًا، أو متطلبات الإدارة عن بُعد من البلدية.

س12: هل يمكن تكييف هذا التصميم لمدن أخرى في أمريكا اللاتينية (LATAM)؟
نعم، بشرط مراجعة الأكواد المحلية وظروف الأساسات وتوريد AC ومتطلبات الاتصالات. يعد تنسيق الأسطوانة بارتفاع 9 m وبقطر Ø219 mm مفيدًا بشكل خاص عندما ترغب المدن في مشهد شوارع بمستوى أعلى مع تقليل التشويش البصري. يمكن لـ SOLAR TODO تعديل مخططات النشر ومعمارية الشبكة وإعدادات منصة الإدارة لممرات حضرية أخرى في المنطقة.

المراجع

تستشهد هذه الدراسة الحالة بـ 7 مصادر موثوقة، بما في ذلك IEC 60598 ومنظمات كبرى في مجالات الطاقة والبنية التحتية الحضرية، لدعم السياق التقني وسياق النشر لبرنامج الإنارة الذكية في شوارع قرطبة، والذي يشمل 189 وحدة.

1. IEC (2023): IEC 60598، المتطلبات العامة للأجهزة الإنارية والاختبارات المطبقة على تجميعات الإضاءة العامة.
2. GB/T (2018): GB/T 37024، مرجع الإطار التقني لنشر الأنظمة المرتبطة بالمدن الذكية والتوافق البيني.
3. IEA (2023): تقرير التوقعات العالمية للسيارات الكهربائية (Global EV Outlook) ونتائج كفاءة الطاقة بشأن إضاءة LED، والكهرباء (التحول إلى الكهرباء)، وملاءمة الشحن العام.
4. IRENA (2023): إرشادات التحول الطاقي الحضري التي تغطي البنية التحتية للكهرباء (الكهربة) وطرائق الشحن العام المتكامل.
5. ITU (2022): إطار المدن المستدامة الذكية الذي يصف تحسين الخدمات الحضرية عبر تكنولوجيا المعلومات والاتصالات والبنية الرقمية التحتية المشتركة.
6. NREL (2023): إرشادات حول البنية المتصلة والمراقبة عن بُعد وممارسات التكليف (commissioning) للأصول العامة الموزعة.
7. البنك الدولي (2023): تحليل تطوير حضري بشأن تقديم الخدمات البلدية، والقيود في المساحات العامة، وتحديث البنية التحتية في المدن.

المعدات المُنَشَّأة

• 189 × أعمدة فولاذية أسطوانية غير ملحومة مجلفنة بالغمس على الساخن بطول 9 m، قطر ثابت Ø219 mm، بسُمك جدار 5 mm
• تشطيب لؤلؤي ذهبي شامبانيا RAL1036 بسطح مُفرّش
• مُنير علوي مُدمج: عمود توهج متعدد الحلقات بقطر Ø219 mm، بطول 1.5 m، 3-5 حلقات، قدرة 80 W، 12,000 lm، لون 4000 K
• خلايا شمسية مرنة رقيقة الأغشية CIGS ملفوفة بزاوية 360° من 6.5 m إلى 8.3 m، بإجمالي قدرة يقارب 180 W
• حزمة حساسات بيئية ذات 12 معلمة مع الأرصاد الجوية وجودة الهواء والرطوبة/المطر والاستشعار لـ CO وNO2 وO3
• كاميرا برجية دوّارة 4 MP مدمجة خلف نافذة زجاجية داكنة مقاومة للتخريب بقطر Ø10 cm، نطاق IR 30 m
• اتصالات ثنائية الوضع مدمجة متوافقة مع WiFi 6 و5G جاهزة مع هوائيات داخلية
• زر SOS مُسطّح مع نظام اتصال داخلي ثنائي الاتجاه عبر شبكة مكبر صوت مثقوبة (pinhole)
• شاحن EV AC مدمج بقدرة 7 kW مع مقبس Type 2 Mennekes عند ارتفاع 1.2 m
• كابل شحن Type 2 ملفوف بطول 5 m
• شاشة لمس مُسطّحة عند ارتفاع 1.5 m
• شاشة LCD عمودية منحنية، 2000 mm × حوالي 170 mm، منحنية بنصف قطر Ø219 mm، مثبت عليها نص فقط "SOLARTODO Smart City"
• منفذ شحن USB-A مُسطّح
• وسادة شحن لاسلكي Qi مُسطّحة
• بطارية LFP بسعة 2,400 Wh، مع MPPT داخل قاعدة العمود
• بنية كهربائية تعمل من شبكة AC
• منصة تحكم ذكية وإدارة عن بُعد متوافقة مع IEC 60598 وGB/T 37024
