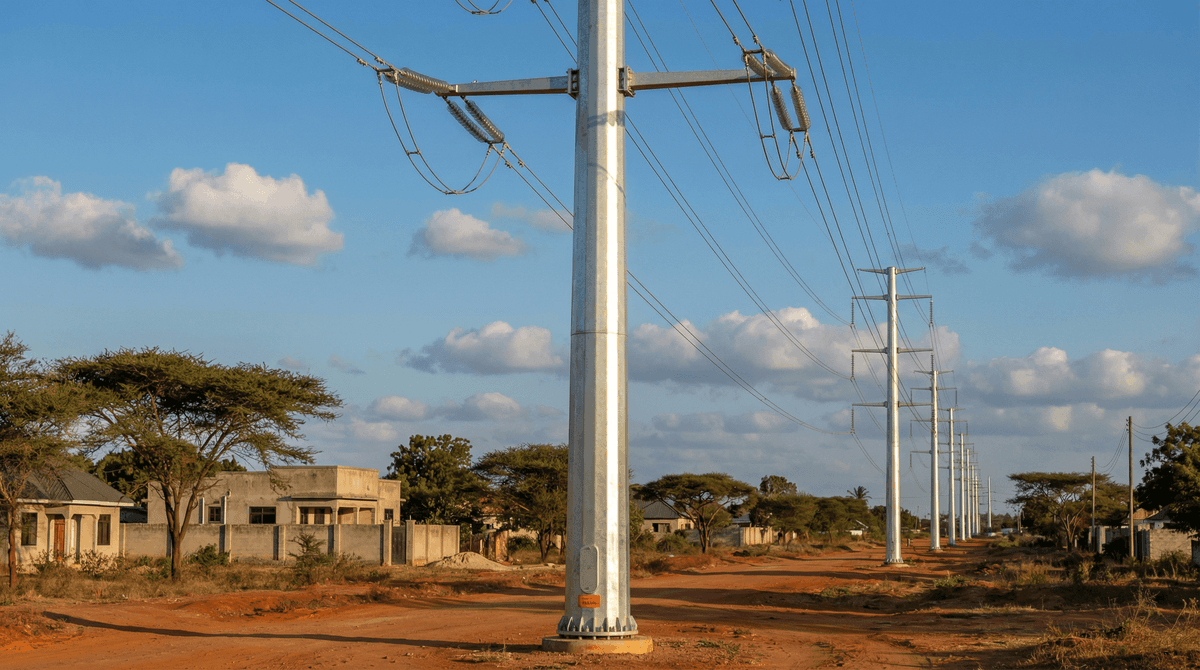

SOLAR TODO قدّمت حزمة برج نقل قدرة عالية الاعتمادية لِممر خط نقل مزدوج الدارة بجهد 110kV في دار السلام، تنزانيا (خط العرض -6.79، خط الطول 39.28). تمحور نطاق العمل حول أعمدة نقل فولاذية أنبوبية مصممة لتحمّل تعرضٍ شديد للرياح وعمر خدمة طويل في الظروف الساحلية—دون الاعتماد على هياكل شبكية أو مكونات FRP.
Answer Capsule: قامت SOLAR TODO بتركيب 219 عمودًا فولاذيًا أنبوبيًا أحادي القطب—30m، 110kV مزدوج الدارة—باستخدام موصلات ACSR 120 وتصميم رياح وفق IEC 60826/GB 50545، بما يعزّز سعة الشبكة عبر ما يقارب 55km.
خلفية المشروع: نمو النقل يلتقي بمخاطر الرياح الساحلية
تستمر احتياجات دار السلام من الكهرباء في الارتفاع مع توسّع المدينة وتكثّف النشاط الصناعي على طول ممر النقل. بالنسبة للمرافق، لا تكمن التحديات في إضافة السعة فحسب، بل في تنفيذ ذلك باستخدام أبراج وأساسات تظل مستقرة تحت دورات الطقس الساحلية المتكررة—هبات قوية، رياح محمّلة بالأملاح، وظروف تربة متغيرة.
في هذا المشروع، ركّزت منهجية تصميم وتصنيع SOLAR TODO على نظام هيكلي متين: عمود أحادي القطب فولاذي أنبوبي متناقص الشكل (غير شبكي) باستخدام فولاذ Q345 مجلفن بالغمس على الساخن وأساسات خرسانية مع مسامير تثبيت (anchor_bolt). وقد نتج عن ذلك عائلة أبراج موحّدة يمكن تصنيعها وشحنها وتركيبها وتكليفها بكفاءة لمسافة خط طويلة (تقريبًا 55km) مع أداء ميكانيكي متسق.
كما أثّرت حقائق البنية التحتية المحلية على أسلوب التنفيذ. تتطلب لوجستيات النقل في دار السلام معدات يمكن التعامل معها بإجراءات رفع قابلة للتنبؤ وبناء معياري بمسامير. يدعم تكوين العمود المختار—أقسام مسامير مُفلنجة (flanged bolt sections)—التركيب الميداني دون تعقيد أنظمة الشبك، مما يساعد على تقليل وقت التثبيت والتباين.
حل المنتج: عمود نقل فولاذي أنبوبي لخط مزدوج الدارة 110kV
كان المنتج الأساسي هو عمود النقل الفولاذي الأنبوبي (NOT lattice): عمود أحادي قطب فولاذي دائري متناقص أو مثمّن عشري (dodecagonal) بارتفاع 25–40m. في هذا التطبيق، زوّدت SOLAR TODO عمودًا أنبوبيًا فولاذيًا معياريًا متناقصًا بارتفاع 30m لأعمال خط 110kV مزدوج الدارة.
تم تصميم كل عمود ليحمل سلاسل العوازل والموصلات ACSR مع خلوصات وتباعد محددين. كما دمج التصميم ملحقات رئيسية مطلوبة للتشغيل الآمن والصيانة في بيئات الخطوط الواقعية.
نظرة عامة على النشر في دار السلام
قدّمت SOLAR TODO ودعمت أعمال التركيب لـ:
- 219 وحدة × عمود فولاذي أنبوبي متناقص بارتفاع 30m
- تكوين خط 110kV مزدوج الدارة
- تباعد الأطوار: 4m
- الخلوص الأرضي: 6m
- المسافة بين الأبراج (Span): 250m
- إجمالي طول الخط: ~55km
أخذ التصميم الميكانيكي للخط في الاعتبار ظروف فئة الرياح 4: سرعة رياح 40 m/s، بما يتوافق مع IEC 60826. تم تصنيع بنية العمود والعتاد لتلبية متطلبات IEC 60826 / GB 50545 للأحمال الهيكلية وتأثيرات الرياح.
تكوين الموصلات والعوازل
كان اختيار الموصلات وتكوين السلسلة جزءًا لا يتجزأ من تصميم العمود:
- الموصل: ACSR 120
- كتلة الموصل: 470 kg/km
- أقصى شد: 38 kN
- طول العازل: 1.5m
تمت مواءمة هذا التكوين مع ترتيب قوس/حامل الذراع العرضية (cross-arm bracket) للعمود لسلاسل العوازل وموصلات ACSR، بما يضمن محاذاة ميكانيكية ثابتة عبر كامل مسار الخط.
استراتيجية الأساس والتركيب
للاستقرار والمتانة على المدى الطويل، استخدم كل عمود أساسًا خرسانياً مع anchor_bolt. صُمم نظام الأساس للعمل مع أقسام مسامير مُفلنجة (flanged bolt sections) للعمود، والتي تتيح تجميعًا وتركيبًا مضبوطًا مع إمكانية شدّ التحكم أثناء أعمال الإنشاء.
تضمنت الملحقات الموردة مع حزمة العمود:
- خطوات تسلّق (للوصول إلى الفحص والصيانة)
- ذراع عرضية (cross arm) (لدعم سلسلة العوازل وتحديد موضع الموصل)
- التأريض (grounding) (للأمان الكهربائي ولأداء الحماية من الصواعق/التأريض)
- حاجز الطيور (bird guard) (لتقليل مخاطر الوميض/الانفجار الكهربائي وحماية مناطق العوازل)
- مخمّد الاهتزاز (vibration damper) (لتخفيف تأثيرات اهتزاز الموصل)
معايير التصنيع وضبط الجودة
اتبعت SOLAR TODO في التصنيع معايير التحميل الهيكلي والرياح المعمول بها:
- IEC 60826 (تحميل هياكل الخطوط العلوية وتأثيرات الرياح)
- GB 50545 (كود تقني لهندسة تصميم هياكل خطوط النقل العلوية)
كما كانت عملية اختيار المواد والحماية من التآكل حاسمة لبيئة دار السلام الساحلية:
- فولاذ Q345 مجلفن بالغمس على الساخن
- الوزن: ~1000 kg/m (متوقع)، مما ينتج ~30t/عمود لارتفاع 30m
المواصفات الفنية
- الكمية: 219 وحدة
- ارتفاع العمود: 30m (عمود أحادي قطب فولاذي أنبوبي متناقص)
- فئة الجهد: 110kV، مزدوج الدارة
- نوع الهيكل: عمود نقل فولاذي أنبوبي (NOT lattice، NOT FRP)
- المادة: فولاذ Q345 مجلفن بالغمس على الساخن
- هندسة العمود: عمود أحادي قطب فولاذي أنبوبي متناقص دائري أو مثمّن عشري (عائلة-مشروع ضمن مواصفات SOLAR TODO الأنبوبية)
- الوزن:
30t/عمود (1000kg/m) - تباعد الأطوار: 4m
- الخلوص الأرضي: 6m
- الموصل: ACSR 120
- كتلة الموصل: 470kg/km
- أقصى شد: 38kN
- طول العازل: 1.5m
- Span: 250m
- إجمالي طول الخط: ~55km
- فئة الرياح: 4 (40 m/s، IEC 60826)
- الأساس: خرسانة مع anchor_bolt
- الملحقات: خطوات تسلّق، ذراع عرضية، تأريض، حاجز الطيور، مخمّد الاهتزاز
- معايير التصميم: IEC 60826 / GB 50545
لماذا حقق العمود الأحادي القطب الأنبوبي الفولاذي أداءً جيدًا
1) تصميم مقاوم للرياح وفق فئة IEC 60826 class 4
قد تنتج الظروف الساحلية في دار السلام هبّات رياح عالية. تم تصميم عائلة الأعمدة لـ فئة الرياح 4 (40 m/s) وفق IEC 60826، بما يدعم مسارات أحمال يمكن التنبؤ بها تحت ضغط الرياح الجانبي والقوى الناتجة عن الموصلات.
2) حماية من التآكل باستخدام فولاذ Q345 مجلفن بالغمس على الساخن
تعتمد الاعتمادية طويلة الأمد في المناخات الساحلية على مقاومة التآكل. يوفّر استخدام فولاذ Q345 مجلفن بالغمس على الساخن طبقة حماية متينة مناسبة لسنوات التعرض، مما يساعد على الحفاظ على السلامة الهيكلية وتقليل وتيرة الصيانة مقارنةً بالبدائل الأقل تحمّلًا للتآكل.
3) السعة الميكانيكية متوافقة مع ACSR 120
ركزت تكوينات النقل على موصلات ACSR 120 بكتلة 470 kg/km وأقصى شد 38 kN. تم تنسيق قوس/حامل الذراع العرضية والتصميم الهيكلي العام للعمود للتعامل مع هذه المتطلبات الميكانيكية مع الحفاظ على الخلوصات المحددة: تباعد الأطوار 4m والخلوص الأرضي 6m.
4) كفاءة التركيب عبر أقسام مسامير مُفلنجة (flanged bolt sections)
بدلًا من تجميع شبكي معقّد، استخدم المشروع أقسام مسامير مُفلنجة (flanged bolt sections) للتركيب الميداني المنضبط. وقد أدى ذلك إلى تقليل التباين أثناء التثبيت، ودعم تسلسلات تجميع آمنة، وتبسيط عمليات التحقق من الجودة على الوصلات المبرّزَة/المسمّرة.
النتائج والأثر
على امتداد الممر، مكّنت أعمدة SOLAR TODO الفولاذية الأنبوبية 219×30m من تحقيق أداء ميكانيكي متسق على طول خط 110kV مزدوج الدارة بطول إجمالي تقريبي ~55km مع مسافات 250m بين الأبراج.
تضمنت النتائج الرئيسية من عملية النشر:
- عائلة أبراج موحّدة: تم تصنيع 219 وحدة ضمن نفس هندسة الأنبوب ونفس أساس تصميم الرياح، مما يحسن التجانس عبر المسار.
- الالتزام بالخلوصات: تم الحفاظ على معاملات التصميم مثل تباعد الأطوار 4m والخلوص الأرضي 6m كمتطلبات نظام ثابتة.
- متانة تشغيلية تحت فئة رياح 4: تم تصميم الهياكل لظروف رياح 40 m/s وفق IEC 60826، بما يدعم التشغيل المستقر أثناء الطقس السيئ.
- إتاحة صيانة جاهزة والحماية: تضمنت خطوات تسلّق والتأريض وحاجز الطيور ومخمّدات الاهتزاز لمعالجة مخاطر الفحص والبيئة في الواقع.
- استقرار الأساس مع anchor_bolt: تم بناء الأساسات الخرسانية حول واجهات anchor-bolt لدعم التثبيت الهيكلي طويل الأمد.
التسعير والعرض (Pricing & Quotation)
تقدم SOLAR TODO ثلاث فئات تسعير لهذا خط المنتجات: FOB Supply (معدات من المصنع في الصين)، وCIF Delivered (يشمل الشحن البحري والتأمين)، وEPC Turnkey (تركيب وتشغيل وتسليم كاملان، مع ضمان لمدة سنة). تتوفر خصومات على الكميات للتطبيقات واسعة النطاق. قم بتكوين نظامك عبر الإنترنت للحصول على تقدير فوري، أو اطلب عرضًا مخصصًا من فريق الهندسة لدينا على [email protected].
الأسئلة الشائعة
1) لماذا اختارت SOLAR TODO عمودًا أحادي القطب فولاذيًا أنبوبيًا بدلًا من برج شبكي لدار السلام؟
بالنسبة لهذا ممر 110kV، استخدمت SOLAR TODO عمود نقل فولاذي أنبوبي (NOT lattice, NOT FRP) لتحسين التجانس الهيكلي، وتبسيط أعمال التركيب باستخدام أقسام مسامير مُفلنجة (flanged bolt sections)، وتقديم هندسة أنبوبية مقاومة للرياح مصممة لتلبية متطلبات IEC 60826 / GB 50545.
2) ما الموصلات والخلوصات المستخدمة في خط 110kV مزدوج الدارة؟
استخدم الخط موصلات ACSR 120 (أقصى شد 38 kN، الكتلة 470 kg/km) مع طول عازل 1.5m. حافظ النظام على تباعد الأطوار 4m والخلوص الأرضي 6m عبر كامل الممر.
3) ما ظروف الرياح التي تم أخذها في الاعتبار لتصميم البرج؟
تم تصميم المشروع لـ فئة رياح 4 (40 m/s) وفق IEC 60826، بما يدعم أداء تحميل جانبي يمكن التنبؤ به أثناء أحداث الهبّات الساحلية.
4) ما نوع الأساس الذي يدعم الأعمدة في هذا المشروع؟
تم تركيب كل عمود على أساس خرسانة مع anchor_bolt، مما يوفر تثبيتًا هيكليًا متوافقًا مع نهج تجميع أقسام العمود المبرّزة/المسمّرة.
المراجع
- IEC 60826 — الخطوط العلوية — المتطلبات والاختبارات لتصميم خطوط نقل الطاقة العلوية.
- GB 50545 — كود تقني لهندسة تصميم هياكل خطوط نقل الطاقة العلوية.
- IEEE Std 693 — (إرشادات عامة) لتصميم هياكل خطوط النقل واعتبارات الاعتمادية.
- NREL — موارد تخطيط النقل والربط البيني (للسياق المتعلق باعتمادية الشبكة واعتبارات أداء الخط).
- البنك الدولي (World Bank) — إرشادات موثوقية البنية التحتية وأنظمة الطاقة ذات الصلة بمرونة أصول المرافق.
لمزيد من التفاصيل حول عائلة منتج برج نقل القدرة، تفضل بزيارة: صفحة منتج برج نقل القدرة وتواصل معنا.
المعدات المُنشرَة
- 219× أعمدة نقل فولاذية أنبوبية متناقصـة بارتفاع 30m لخط 110kV مزدوج الدارة (NOT lattice, NOT FRP)، فولاذ Q345 مجلفن بالغمس على الساخن، أقسام مسامير مُفلنجة، أساس تصميم رياح IEC 60826 / GB 50545، ~30t/عمود (~1000kg/m)
- مجموعة موصلات ACSR 120 وفق تصميم كل برج (كتلة 470kg/km؛ أقصى شد 38kN) مع سلاسل عوازل (طول العازل 1.5m) وتكوين تباعد أطوار 4m / خلوص أرضي 6m
- حزمة ملحقات العمود: ذراع عرضية، نظام تأريض، حاجز الطيور، مخمّد الاهتزاز، وخطوات تسلّق
- نظام أساس خرسانية مع anchor_bolt لكل موقع عمود
