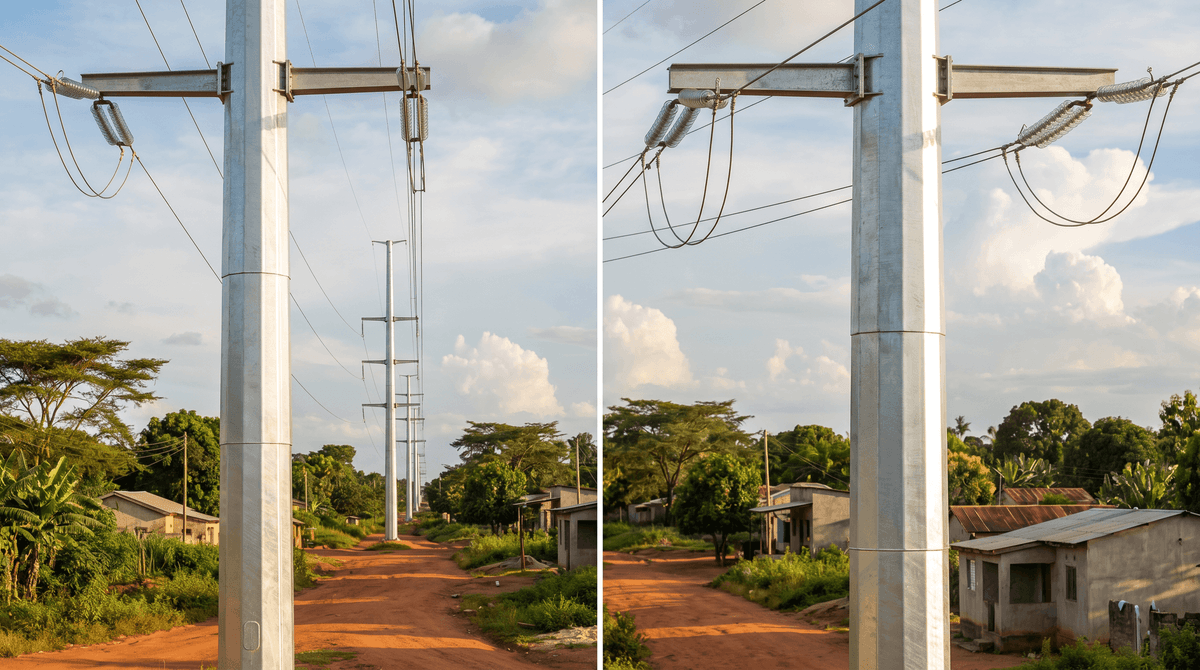

نشر أبراج نقل الطاقة في مومباسا، كينيا: 189 وحدة من أعمدة فولاذية أنبوبية بارتفاع 40m لخط أحادي الدائرة بجهد 35kV
الملخص
استخدم هذا النشر في مومباسا 189 وحدة من أبراج نقل الطاقة SOLAR TODO في شكل عمود أنبوبي فولاذي مخروطي بارتفاع 40m لبناء خط أحادي الدائرة بجهد 35kV بطول يقارب 15km، مع مسافات عبور 80m، وتصميم فئة الرياح 35m/s، وأساسات خرسانية.
النقاط الرئيسية
- تم نشر 189 عمودًا أنبوبيًا فولاذيًا، بارتفاع 40m لكل عمود، ومُهيّأة لخط نقل أحادي الدائرة بجهد 35kV في مومباسا، كينيا.
- بلغ إجمالي طول المسار حوالي 15km، باستخدام تخطيط متوسط لمسافة 80m بين المساند لتلائم ممرات المرافق الحضرية والمناطق شبه الحضرية الكثيفة.
- استخدم كل عمود فولاذ Q345 مُجلفن بالغمس الساخن بحوالي 24t لكل عمود، استنادًا إلى كتلة إنشائية تبلغ تقريبًا 600kg/m.
- تم تهيئة الخط بتباعد أطوار 1.5m، وخلوص أرضي 5.5m، وطول عازل 0.8m للواجب المحدد بجهد 35kV.
- كانت الموصلات من نوع ACSR 120 بتصنيف 470kg/km وبحد أقصى للشد يبلغ 38kN، متوافقة مع ترتيب العمود والذراع العرضية.
- تم التحقق من الأحمال الإنشائية حتى فئة الرياح 3، بما يعادل 35m/s وفقًا لـ IEC 60826، مع الالتزام التصميمي بكلٍّ من IEC 60826 وGB 50545.
- تضم كل برج نقل القدرة من SOLAR TODO خطوات تسلّق، وذراعًا عرضيًا، وتأريضًا، وواقيًا للطيور، وملحقات مخمّد الاهتزاز.
- استخدمت الأساسات إنشاء قاعدة خرسانية بدلًا من قواعد أبراج الشبك (lattice-tower)، ما خفّض تعقيد واجهة الموقع لهذا النشر الحضري المكوّن من 189 وحدة.
خلفية المشروع
احتاجت مومباسا إلى حل مدمج لخط علوي بجهد 35kV، لأن توجيه المرافق في مدينة ساحلية مقيد بالطرق، والنشاط المرتبط بالميناء، والهواء المشبع بالأملاح، والممرات الحضرية الكثيفة متعددة الاستخدامات. عند الإحداثيات -4.04، 39.67، تجمع منطقة النشر بين نمو الأحمال الحضرية وضغط حقّ المرور، ما يجعل الأعمدة الفولاذية الأنبوبية بارتفاع 40m أكثر عملية من هياكل الشبك (الشبكات) ذات البصمة الأوسع على طول مسار بطول 15km.
وفقًا للبنك الدولي (2023)، لا تزال البنية التحتية الموثوقة للكهرباء متطلبًا أساسيًا للإنتاجية الصناعية وتقديم الخدمات الحضرية عبر أفريقيا جنوب الصحراء الكبرى، لا سيما في المدن المرتبطة باللوجستيات. ووفقًا لوكالة الطاقة الدولية IEA (2023)، ما زالت هناك حاجة إلى توسيع الشبكة وتعزيزها في مراكز الطلب سريعة النمو، حتى عندما تتحسن معدلات الوصول. في مومباسا، لم تكن المشكلة مجرد إضافة طول للخط، بل تنفيذ ذلك باستخدام 189 منشأة تتوافق مع نمط مسافات 80m وتحافظ على خلوص أرضي يبلغ 5.5m داخل الممرات الضيقة.
تؤثر البيئة الساحلية أيضًا. ووفقًا لـ IEC (2019)، يجب أن يأخذ التحميل الميكانيكي للخطوط العلوية في الاعتبار الرياح والتعرض البيئي من خلال طرق تصميم موحّدة مثل IEC 60826. بالنسبة لمومباسا، كان تصنيف الرياح من الفئة 3 عند 35m/s مدخلًا رئيسيًا للتصميم، وتم اختيار الفولاذ Q345 المجلفن بالغمس على الساخن لدعم مقاومة التآكل على المدى الطويل في بيئة تتأثر بالبحر.
كما تنص IEC، "تحدد هذه المواصفة الدولية طرق تصميم الخطوط العلوية بالاستناد إلى متطلبات الاعتمادية." ترتبط هذه المتطلبات ارتباطًا مباشرًا بمسار أحادي الدائرة بجهد 35kV يحمل موصلات ACSR 120 لمسافة تقارب 15km. طبّق SOLAR TODO هذا الإطار على حل أنبوبي بنمط عمود أحادي بدلًا من هندسة برج شبكي.
نظرة عامة على الحل
قامت هذه المشاريع بنشر 189 وحدة من أبراج نقل الطاقة SOLAR TODO بوصفها أعمدة فولاذية أنبوبية مدببة بارتفاع 40m لخط أحادي الدائرة بجهد 35kV، باستخدام فولاذ Q345 مجلفن بالغمس على الساخن، وبمسافات 80m، مع قواعد خرسانية أساسها. وقد أسفر ذلك عن مخطط خط علوي مضغوط مناسب لقيود حق المرور في مومباسا، مع الحفاظ على تباعد الأطوار المحدد 1.5m وارتفاع خلوص أرضي 5.5m.
كان نوع الهيكل المثبّت عبارة عن عمود نقل أنبوبي فولاذي، وليس برجًا شبكيًا وليس FRP. تم تصنيع كل وحدة في مقاطع مسامير ذات شفة لتبسيط النقل والتركيب، ثم تم تجميعها في الموقع فوق أساس خرسانة مع واجهة قفص التثبيت. وبوزن يقارب 24t لكل عمود، شمل نشر الوحدات الـ 189 ما يقرب من 4,536t من الفولاذ على طول المسار.
حمل كل عمود دعامات للذراع العرضية لسلاسل العوازل وموصلات ACSR. كان الموصل المحدد للخط هو ACSR 120 بكتلة 470kg/km وبحد أقصى للشد 38kN. ومع طول مسار يبلغ حوالي 15km، كان يتعين تنسيق الموصل ونظام الدعم من أجل التحميل الميكانيكي والتحكم في الاهتزازات وتوافق هندسة الأطوار في بيئة رياح ساحلية.
اختارت SOLAR TODO حزم ملحقات تتوافق مع احتياجات صيانة المرافق في كينيا: درجات تسلق للوصول، أذرع عرضية لدعم الموصلات، التأريض لسلامة الأعطال، حواجز للطيور لتقليل التفاعل مع الطيور، ومثبطات اهتزاز للتحكم في حركة الموصلات. وبالنسبة للمشترين الذين يقارنون خيارات الدعم، فإن خط المنتجات ذي الصلة متاح على /products/power-tower، كما يتوفر دعم هندسي خاص بالمشروع عبر تواصل معنا.
وفقًا لـ IRENA (2022)، فإن استثمارات النقل والتوزيع ضرورية لتحويل سعة التوليد إلى كهرباء يتم إيصالها، لا سيما في المناطق التي تشهد تحضرًا. ووفقًا لـ NREL (2022)، فإن تقوية الشبكة واختيار المكونات يهمان بقدر توسيع المسار عند وجود عوامل ضغط بيئية. وفي حالة مومباسا هذه، كانت دوافع اختيار المنتج نابعة من شكل الهيكل، وحماية من التآكل، وإمكانية التركيب المتكرر على 189 موقعًا.
المواصفات الفنية
استخدم تركيب مومباسا 189 وحدة من أعمدة أنبوبية فولاذية Q345 مجلفنة بالغمس على الساخن بارتفاع 40m لخط أحادي الدائرة بجهد 35kV، مع تباعد طور يبلغ 1.5m، وخلوص أرضي يبلغ 5.5m، وسرعة رياح تصميمية تبلغ 35m/s وفقًا لـ IEC 60826.
- نوع المنتج: برج نقل الطاقة SOLAR TODO في تكوين عمود أنبوبي فولاذي
- شكل الهيكل: عمود أنبوبي فولاذي مدبب، وليس شبكة (مُشَبَّك)
- الكمية: 189 وحدة
- ارتفاع العمود: 40m لكل عمود
- التطبيق: خط علوي أحادي الدائرة بجهد 35kV
- الطول الإجمالي للخط: حوالي 15km
- المسافة النموذجية بين الدعامات: 80m
- المادة: فولاذ Q345
- المعالجة السطحية: الجلفنة بالغمس على الساخن
- الوزن الإنشائي التقريبي: 24t لكل عمود
- أساس الوزن: حوالي 600kg/m
- تباعد الأطوار: 1.5m
- الحد الأدنى للخلوص الأرضي: 5.5m
- نوع الموصل: ACSR 120
- كتلة الموصل: 470kg/km
- أقصى شد للموصل: 38kN
- طول العازل: 0.8m
- فئة الرياح: الفئة 3
- سرعة الرياح التصميمية: 35m/s
- نوع الأساس: أساس قاعدة خرسانية
- الملحقات: درجات تسلق، ذراع عرضي، تأريض، واقي الطيور، مخمد اهتزاز
- معايير التصميم: IEC 60826 / GB 50545
عملية النشر
اتّبع نشر 189 وحدة في مومباسا تسلسلاً مرحليًا شمل التحقق من مسارات التشغيل، وأعمال الأساسات، وتسليم المقاطع، وتركيب الأعمدة، وعمليات شد الموصلات عبر ممر بطول يقارب 15km. وقد أدى استخدام مقاطع فولاذية مشفّرة (Flanged) بطول 40m إلى تقليل قيود النقل مقارنةً بالأعمدة أحادية القطعة، كما جعل تجميع الموقع أكثر قابلية للإدارة في ظروف الوصول الحضري.
ركزت المرحلة الأولى على تأكيد أعمال المسح وتحديد مواقع الأساسات. وبهدف تحقيق مدى 80m، كان يتعين التحقق من مواقع الأعمدة مقابل الارتدادات عن الطرق ونقاط العبور ومتطلبات الخلوص. ثم تم صب قواعد خرسانية للأساسات لتطابق كل واجهة تثبيت (Anchor interface)، مما أتاح حزمة مدنية قابلة للتكرار لجميع نقاط الدعم الـ 189.
غطّت المرحلة الثانية توريد الفولاذ والتركيب. كان وزن كل عمود يبلغ حوالي 24t، لذلك كان يجب أن تراعي خطط الرفع كتلة المقاطع ومدى الرافعة ونوافذ الرياح الساحلية. وبما أن الخط صُمّم وفقًا لـ IEC 60826 وGB 50545، فقد كانت فروق/تفاوتات التركيب، والتحكم في عزم شدّ البراغي، وفحوصات المحاذاة الرأسية جزءًا من روتين أعمال التركيب وليست خطوات جودة اختيارية.
اشتملت المرحلة الثالثة على تركيب الذراع العرضية (Cross-arm)، وتثبيت العوازل، وإكمال التأريض، ثم شد موصلات ACSR 120. ومع تحديد حدّ شدّ الموصل عند 38kN وتثبيت طول العازل عند 0.8m، كان على فرق الموقع الحفاظ على مسافة الطور المحددة 1.5m وعلى خلوص الأرض 5.5m طوال مسار التشغيل بالكامل. وتم تركيب مثبّطات الاهتزاز وحمايات الطيور كملحقات قياسية بدلًا من كونها تعديلات لاحقة.
وفقًا لـ IEEE (2023)، تعتمد موثوقية خطوط النقل بدرجة كبيرة على جودة الإنشاء، واستمرارية التأريض، وتوافق تركيب المكوّنات أثناء أعمال التركيب. وتذكر IEEE: "تتأثر بشكل كبير موثوقية أداء خطوط الجهد العالي بالتصميم، وممارسات التركيب، وانضباط الصيانة." وقد انطبق هذا المبدأ مباشرةً على مشروع مومباسا بجهد 35kV، حيث كان يتعين أن تعمل الهياكل الـ 189 كنظام واحد متصل.
الأداء والنتائج
قدّمت هذه الخط بطول 15km في مومباسا ممرًا علويًا مدمجًا بجهد 35kV باستخدام 189 عمودًا أنبوبيًا، مع الحفاظ على خلوص 5.5m وتباعد 1.5m بين الأطوار، مع استيفاء معايير تصميم الرياح 35m/s وفقًا لـ IEC 60826. تمثّل النتيجة الرئيسية في شكل المسار الذي خفّض ضغط البصمة مقارنةً بالبدائل الشبكية التقليدية في المناطق الحضرية والمناطق شبه الحضرية شديدة التقييد.
ومن منظور إنشائي، فإن استخدام الفولاذ Q345 المجلفن بالغمس على الساخن يكتسب أهمية في كينيا الساحلية. ووفقًا للبنك الدولي (2021)، أصبحت مرونة المناخ في تخطيط البنية التحتية أكثر أهمية بشكل متزايد في المدن الأفريقية الساحلية المعرضة لتدهور مرتبط بالرياح والرطوبة والتآكل. ووفقًا لـ NREL (2022)، تؤثر متانة المواد وإمكانية الوصول إلى الصيانة بشكل كبير في الأداء طوال دورة حياة أصول الشبكة، لا سيما عندما يكون التعرض البيئي مستمرًا.
تشغيليًا، حسّن حزمة الملحقات قابلية الصيانة. خفّضت درجات التسلق تعقيد الوصول لإجراء عمليات الفحص على ارتفاع 40m، بينما وحّدت تجهيزات التأريض عملية التأريض عبر جميع المواقع الـ 189. عالجت واقيات الطيور ومثبطات الاهتزاز مشكلتين شائعتين في الخطوط العلوية: تفاعل الحياة البرية واهتزاز الموصل تحت ظروف رياح متغيرة حتى عتبة تصميم 35m/s.
كما وفّر الخط ميزة عملية في التنفيذ. وبالمقارنة مع نوع برج ذي قاعدة أوسع، فإن ملف العمود الأحادي الأنبوبي أسهل في التركيب حيث تحدّ حواف الطرق والمباني وتكدّس المرافق من البصمة. وبالنسبة لمومباسا، كان ذلك يعني إمكانية تكرار تصميم الامتداد 80m على نحو يقارب 15km مع تعارضات أقل في الممر مقارنةً بما قد تسببه هندسة شبكية أوسع عادةً.
ووفقًا لـ IEA (2023)، ما زالت تعزيزات الشبكة من أكثر الطرق فعالية لتحسين جودة القدرة المُسلّمة ودعم النشاط الاقتصادي في مراكز الطلب. ووفقًا لـ IRENA (2022)، تُعد استثمارات الشبكة محورية لدمج الإمداد وتلبية نمو الأحمال الحضرية. وفي هذه الحالة، قدّمت SOLAR TODO حزمة هيكل دعم بجهد 35kV تطابقت مع احتياجات تعزيز الشبكة تلك دون تغيير الموصل المحدد أو الامتداد أو نطاق الخلوص.
جدول المقارنة
يوضح هذا المقارنة سبب اختيار عمود أنبوبي فولاذي بارتفاع 40m لممر 35kV بطول 15km في مومباسا: فقد حافظ على متطلبات البحر/الامتداد 80m ومتطلبات الرياح 35m/s مع استخدام بصمة أرضية أصغر من البديل الشبكي.
| المعيار | التكوين المُنشر في مومباسا | البديل الشبكي النموذجي لفئة جهد مماثلة |
|---|---|---|
| نوع الهيكل | عمود أنبوبي فولاذي | برج شبكي |
| الكمية | 189 وحدة | يعتمد على مسار الخط |
| الارتفاع | 40m | يمكن تحقيق ارتفاع مماثل |
| فئة الجهد | 35kV لدائرة واحدة | 35kV لدائرة واحدة |
| إجمالي طول الخط | ~15km | ~15km |
| الامتداد النموذجي | 80m | يمكن تحقيق 80m |
| المادة | فولاذ Q345 مجلفن بالغمس على الساخن | فولاذ إنشائي مجلفن |
| الوزن التقريبي لكل هيكل | ~24t | يختلف حسب التصميم |
| تصميم الرياح | الفئة 3، 35m/s | يمكن تصميمه بشكل مماثل |
| نهج الأساسات | أساس خرسانة | ترتيب قواعد متعدد الأرجل مطلوب عادةً |
| البصمة في الممرات الضيقة | أقل | أعلى |
| المظهر البصري | عمود مفرد | جسم شبكي مفتوح |
| الوصول للصيانة | درجات تسلق مدمجة | عناصر تسلق للبرج |
| الملحقات المضمنة | ذراع عرضي، التأريض، واقي الطيور، مخمد اهتزاز | حسب متطلبات المشروع |
التسعير والعروض
تقدم SOLAR TODO ثلاث فئات تسعير لهذا خط المنتجات: التوريد بسعر FOB (المعدات من المصنع في الصين)، والتسليم بسعر CIF (يشمل الشحن البحري والتأمين)، والتسليم بنظام EPC تسليم مفتاح (تركيب وتشغيل كاملان، مع ضمان لمدة سنة واحدة). تتوفر خصومات على الكميات للعمليات واسعة النطاق. قم بتكوين نظامك عبر الإنترنت للحصول على تقدير فوري، أو اطلب عرضًا سعرًا مخصصًا من فريق الهندسة لدينا على [email protected].
بالنسبة لمشروع عدد وحداته 189 وحدة، وبطول 40m، وبجهد 35kV في مومباسا، يعتمد دقة العرض على ظروف المسار، وكميات الأساسات، وخدمات مناولة البضائع في الميناء، ونطاق أعمال الإنشاء. عادةً ما يقدم المشترون جدول الأعمدة، والمعلومات الجيوتقنية، وملف/مخطط التباعد (span profile)، وبيانات الموصلات مثل ACSR 120 عند أقصى شد 38kN. يمكن لـ SOLAR TODO تقديم عروض تشمل التوريد فقط أو حزمًا تتضمن التركيب استنادًا إلى أساس التصميم نفسه وفقًا لـ IEC 60826 / GB 50545.
الأسئلة الشائعة
تجيب هذه الأسئلة الشائعة عن أكثر أسئلة المشتريين شيوعًا بخصوص نشر 189 وحدة من برج نقل القدرة في مومباسا 35kV، بما في ذلك المواصفات ونطاق التركيب والصيانة والضمان وبنية عرض الأسعار.
س1: ما الذي تم نشره بالضبط في مومباسا، كينيا؟
تم نشر ما مجموعه 189 وحدة من SOLAR TODO لنقل القدرة كأعمدة أنبوبية فولاذية مدببة بارتفاع 40m لخط علوي أحادي الدائرة بجهد 35kV. كان طول المسار حوالي 15km مع مسافات نموذجية 80m. استخدم كل عمود فولاذ Q345 مجلفن بالغمس على الساخن، وقواعد خرسانية، وشمل أذرعًا عرضية، وتأريضًا، وخطوات تسلق، وحمايات للطيور، ومثبطات للاهتزاز.
س2: لماذا استخدام أعمدة أنبوبية فولاذية بدلًا من أبراج شبكية لهذا الخط 35kV؟
كان السبب الرئيسي هو كفاءة الممر. يمتلك العمود الأنبوبـي بارتفاع 40m مساحة قدم أرضية أصغر مقارنةً ببنية شبكية مماثلة، ما يساعد في المناطق ذات الحقوق المرورية الضيقة في مومباسا. وبالنسبة لمسار بطول 15km مع 189 موقعًا ومسافات 80m، فإن هذه المساحة الأصغر تُسهّل تحديد المواقع بالقرب من الطرق والمباني وعبرات المرافق الكهربائية القائمة مع الاستمرار في تلبية متطلبات الرياح وفق IEC 60826.
س3: ما نوع الموصل والتكوين الكهربائي المستخدمان؟
استخدم الخط موصل ACSR 120 بكتلة 470kg/km وبحد أقصى للشد 38kN. تم تكوينه كخط أحادي الدائرة بجهد 35kV مع تباعد طور-لطور 1.5m، وطول عازل 0.8m، وخلوص أرضي أدنى 5.5m. تم تنسيق هذه القيم مع ارتفاع العمود 40m وترتيب الذراع العرضية.
س4: كم يستغرق عادةً تركيب مشروع من 189 وحدة مثل هذا؟
يعتمد الجدول الزمني الدقيق على التصاريح وإتاحة الأعمال المدنية ونوافذ الطقس، لذلك لا تُحدد هذه المقالة عددًا ثابتًا من الأسابيع. عمليًا، يتم تنفيذ الأعمال على مراحل تشمل المسح، وإنشاء أساسات خرسانية، وتركيب الهياكل الفولاذية، وتمديد الموصلات عبر حوالي 15km. تتحرك المشاريع التي تضم 189 عمودًا بسرعة أكبر عندما تعمل فرق الأساسات وفرق التركيب في أقسام متوازية.
س5: ما المعايير التي تحكم التصميم الإنشائي؟
كانت المعايير المحددة هي IEC 60826 وGB 50545. يغطي IEC 60826 طرق التحميل والموثوقية لخطوط نقل القدرة العلوية، بما في ذلك مدخلات التصميم المرتبطة بالرياح مثل متطلبات فئة الرياح 3 عند 35m/s المستخدمة هنا. وقد وفّر GB 50545 إطار التصميم الداعم لبنية النقل الأنبوبية الفولاذية وترتيب الخط.
س6: ما الصيانة المطلوبة بعد بدء التشغيل؟
عادةً تشمل الصيانة الدورية فحوصات عزم شد البراغي، وفحص حالة الجلفنة، واختبارات استمرارية التأريض، وفحوصات تجهيزات الموصلات، ومراجعة بصرية لمثبطات الاهتزاز وحمايات الطيور. وبما أن كل عمود يبلغ ارتفاع 40m، فإن خطوات التسلق المدمجة تساعد فرق التفتيش على الوصول إلى التجهيزات بأمان. كما تتطلب المواقع الساحلية مثل مومباسا اهتمامًا أكبر بالتعرض للتآكل مع مرور الوقت.
س7: ما العائد المتوقع على الاستثمار أو فترة الاسترداد لمثل هذا النوع من مشاريع نقل القدرة؟
عادةً ما يتم تبرير هياكل النقل بالاعتماد على موثوقية الشبكة ودعم السعة وتقليل مخاطر الأعطال بدلًا من صيغة استرداد بسيطة. يعتمد العائد على الاستثمار على الخسائر المتجنبة، واستمرارية الخدمة المحسنة، وقيمة ربط مراكز الطلب عبر ممر بطول 15km. عادةً ما تقوم المرافق بتقييم هذه المشاريع باستخدام مؤشرات تخطيط النظام، وليس فقط تكلفة المعدات لكل عمود.
س8: هل توفر SOLAR TODO تسعير EPC للمشاريع مثل هذا؟
نعم. تقدم SOLAR TODO نماذج عروض أسعار تشمل FOB للتوريد، وCIF للتسليم، وEPC بنظام تسليم مفتاح. بالنسبة لنشر 189 وحدة بجهد 35kV، قد يشمل نطاق EPC أعمال الأساسات، وتركيب الهياكل الفولاذية، وتمديد الموصلات، والتأريض، والتكليف. يمكن للمشترين إرسال رسومات المسار وبيانات التحميل عبر اتصل بنا للحصول على عرض أسعار خاص بالمشروع.
س9: ما الضمان المتاح لخط الإنتاج هذا؟
يحدد قسم عرض الأسعار ضمانًا لمدة سنة واحدة لمشاريع EPC بنظام تسليم مفتاح. تعتمد شروط الضمان النهائية على نطاق العقد وبروتوكول الفحص وما إذا كان التوريد FOB أو CIF أو EPC. وبالنسبة لمشتري المرافق، عادةً ما تتناول مناقشات الضمان جودة الطلاء، والامتثال للتصنيع، ووجود الملحقات الناقصة، وجودة أعمال التركيب عندما تكون SOLAR TODO مسؤولة عن أعمال التركيب.
س10: هل هذه الأعمدة مناسبة للبيئات الساحلية مثل مومباسا؟
نعم. إن تكوين فولاذ Q345 المجلفن بالغمس على الساخن المحدد مناسب للاستخدام في البيئات الساحلية عند دمجه مع ممارسات التفتيش والتأريض المناسبة. تزيد الأجواء البحرية في مومباسا من مخاطر التآكل، لذا فإن جودة الجلفنة وفترات الصيانة مهمة. كما يدعم تصميم الرياح عند 35m/s وفق IEC 60826 الملاءمة الإنشائية للظروف الساحلية المكشوفة.
س11: ما نوع الأساس المستخدم في هذا النشر؟
استخدم المشروع أساسات خرسانية لجميع الأعمدة الـ 189. توفر هذه المقاربة واجهة مدنية ثابتة للأجزاء الفولاذية الأنبوبية ذات الوصلات الشفّية، وتناسب التركيب القابل للتكرار عبر مسار بطول 15km. تعتمد أبعاد الأساس على الظروف الجيوتقنية والتحميل، لكن فئة الهيكل ومواصفات المشروع هنا محددة بوضوح على أنها أساسات خرسانية.
س12: هل يمكن تكييف خط الإنتاج نفسه لفئات جهد أخرى؟
نعم. يغطي النطاق الأوسع لأعمدة نقل القدرة الأنبوبية الفولاذية من SOLAR TODO من 10kV إلى 220kV، وذلك اعتمادًا على الارتفاع والتحميل وتكوين الذراع العرضية. استخدم هذا المثال في مومباسا تحديدًا ترتيبًا أحادي الدائرة بجهد 35kV مع أعمدة بارتفاع 40m، لكن يمكن تهيئة نفس عائلة المنتج لأحمال موصلات مختلفة، ومجموعات عوازل مختلفة، وظروف مسار مختلفة.
المراجع
يستشهد هذا التقرير بدراسة حالة بـ 7 مصادر موثوقة، بما في ذلك IEC 60826 وIEA وIRENA وIEEE وNREL والبنك الدولي، لتأطير نشر 35kV في مومباسا ضمن ممارسات معترف بها لتصميم أنظمة النقل واستثمارات الشبكات.
- IEC (2019): IEC 60826، معايير التصميم لخطوط النقل العلوية، بما في ذلك طرق التحميل والموثوقية المستخدمة في تصميم الخطوط المعتمدة على الرياح.
- معيار GB (2015): GB 50545، إطار القواعد المطبق على تصميم خطوط النقل العلوية والهياكل الداعمة في مواصفة المشروع هذه.
- IEA (2023): شبكات الكهرباء والانتقالات الطاقية الآمنة، موضحة الحاجة إلى تعزيز الشبكة وتوسيع الشبكات في مراكز الطلب المتنامية.
- IRENA (2022): شبكات الكهرباء والطاقة المتجددة: التكاليف والأسواق حتى 2030، مع الإشارة إلى أن استثمارات النقل والتوزيع ضرورية لتوفير كهرباء موثوقة.
- البنك الدولي (2023): تقارير تطوير قطاع الطاقة لأفريقيا جنوب الصحراء الكبرى، مع إبراز دور البنية التحتية للشبكات الموثوقة في الإنتاجية الاقتصادية والخدمات الحضرية.
- NREL (2022): منشورات تحديث الشبكات والمرونة التي تصف كيف يؤثر متانة الأصول والتصميم البيئي في أداء الشبكة على المدى الطويل.
- IEEE (2023): إرشادات موثوقية خطوط النقل العلوية وأصول النقل، مع التأكيد على دور جودة التركيب والتأريض والصيانة في أداء الخط.
المعدات المُنشرَة
- 189 × أعمدة برج نقل طاقة فولاذية أنبوبية مدببة بارتفاع 40m، 35kV، دائرة أحادية
- هيكل فولاذي Q345 مُجلفن بالغمس على الساخن، بوزن تقريبي 24t لكل عمود
- دعامات العارضة العرضية لدعم موصل 35kV
- موصل ACSR 120، 470kg/km، أقصى شد 38kN
- ترتيب سلسلة عوازل بطول 0.8m
- نظام أساسات خرسانية
- درجات تسلّق للوصول إلى أعمال الصيانة
- مجموعة تأريض لكل عمود
- ملحقات حواجز الطيور
- ملحقات كوابح الاهتزاز
