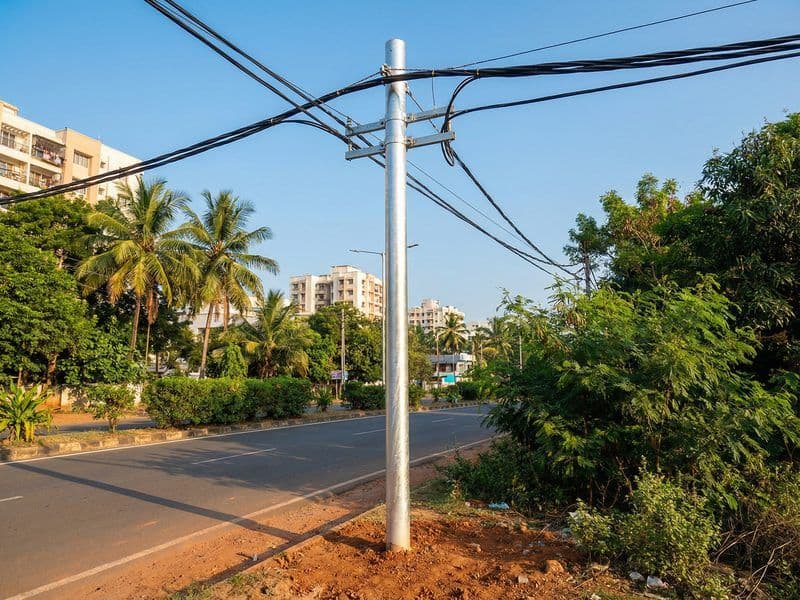

مشروع متعدد الأبراج: منتجان لسورينام — دراسة حالة هندسية

نظرة عامة على المشروع

وفّرت SOLAR TODO نوعين من أعمدة دعم كابلات الصلب المجلفن بالغمس الساخن لمشروع كبير لشبكة الاتصالات السلكية واللاسلكية (backbone) في باراماريبو، سورينام. وقد تطلّب المشروع أداءً متينًا تحت ظروف رياح شديدة وزلازل عالية الطلب، وهي ظروف نموذجية للمناطق الساحلية الاستوائية.

• موقع المشروع: باراماريبو، سورينام
• التطبيق: شبكة دعم كابلات الاتصالات
• أساس المعايير: ASCE 7-22، IBC 2024، AISC 360-22، ASTM A123
• فئة التضاريس: D (أراضٍ مفتوحة مع عوائق قليلة)
• سرعة الرياح التصميمية: 42.5 م/ث
• معلمات الزلازل: Ss = 1.28 g، S1 = 0.85 g، تم افتراض فئة الموقع وفق تصميم الفئة D

المنتجات المورّدة

1. عمود دعم كابلات بطول 6 م

   • الكمية: 6600 مجموعة
   • درجة الصلب: Q355B
   • المعالجة السطحية: الجلفنة بالغمس الساخن (ASTM A123)
   • الأساس: دفن مباشر، حفرة عميقة Ø0.4 م × 1 م

2. عمود دعم كابلات بطول 12 م

   • الكمية: 820 مجموعة
   • درجة الصلب: Q355B
   • المعالجة السطحية: الجلفنة بالغمس الساخن (ASTM A123)
   • الأساس: دفن مباشر، حفرة عميقة Ø0.6 م × 1.8 م

وفقًا للبنك الدولي (2023)، تتجاوز اشتراكات الهاتف الخلوي في سورينام 130 اشتراكًا لكل 100 شخص، ما يدفع إلى طلب مستمر على بنية تحتية اتصالات مرنة. يوضح هذا المشروع كيف يمكن توسيع تصاميم أعمدة SOLAR TODO القياسية إلى آلاف الوحدات مع الحفاظ على أداء إنشائي صارم.

المواصفات الفنية

المنتج 1: عمود دعم كابلات بطول 6 م

الوصف العام:
عمود دعم كابلات من الفولاذ المجلفن بالغمس الساخن قصير المدى للاتصالات بمستوى التوزيع ولتوجيه الكابلات منخفضة الارتفاع في باراماريبو الحضرية وما حولها.

المعلمة	القيمة
كود المنتج	TD-2026-0030 – P1
الفئة	الاتصالات السلكية واللاسلكية
نوع الهيكل	عمود دعم كابلات
الارتفاع	6 م
الكمية	6600 مجموعة
درجة الفولاذ	Q355B
أساس معيار التصميم	ASCE 7-22, AISC 360-22
الموقع	باراماريبو، سورينام
فئة التضاريس	D
سرعة الرياح الأساسية	42.5 م/ث
المعلمات الزلزالية	Ss = 1.28 g، S1 = 0.85 g
قيم التصميم الزلزالي	SDS = 1.52، SD1 = 0.85
الفئة الزلزالية	D
المعالجة السطحية	الجلفنة بالغمس الساخن (ASTM A123)
نوع الأساس	دفن مباشر
حجم الأساس	حفرة عميقة Ø0.4 م × 1 م
مسامير التثبيت	N/A – دفن مباشر، بدون مسامير تثبيت
حماية التآكل	طلاء زنك كامل الطول

المنتج 2: عمود دعم كابلات بطول 12 م

الوصف العام:
عمود دعم كابلات من الفولاذ المجلفن بالغمس الساخن متوسط الارتفاع لمسارات كابلات الجذع والتجهيزات الاتصالات المعلقة حيث يلزم توفير خلوص أعلى.

المعلمة	القيمة
كود المنتج	TD-2026-0030 – P2
الفئة	الاتصالات السلكية واللاسلكية
نوع الهيكل	عمود دعم كابلات
الارتفاع	12 م
الكمية	820 مجموعة
درجة الفولاذ	Q355B
أساس معيار التصميم	ASCE 7-22, AISC 360-22
الموقع	باراماريبو، سورينام
فئة التضاريس	D
سرعة الرياح الأساسية	42.5 م/ث
المعلمات الزلزالية	Ss = 1.28 g، S1 = 0.85 g
قيم التصميم الزلزالي	SDS = 1.52، SD1 = 0.85
الفئة الزلزالية	D
المعالجة السطحية	الجلفنة بالغمس الساخن (ASTM A123)
نوع الأساس	دفن مباشر
حجم الأساس	حفرة عميقة Ø0.6 م × 1.8 م
مسامير التثبيت	N/A – دفن مباشر، بدون مسامير تثبيت
حماية التآكل	طلاء زنك كامل الطول

---

التحليل الإنشائي

تم تنفيذ جميع عمليات التحقق الإنشائي وفقًا لـ ASCE 7-22 للأحمال البيئية ووفقًا لـ AISC 360-22 لتصميم عناصر الفولاذ. تلخص الأقسام الفرعية التالية نتائج التصميم التي تم التحقق منها لكل منتج.

1. عمود دعم الكابلات بطول 6 م – التحليل الإنشائي

1.1 تحليل أحمال الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 42.5 م/ث
• فئة التضاريس: D
• أقصى ضغط رياح تصميمي: 1016.5 باسكال
• الإزاحة العلوية: 22 مم
• حد الإزاحة المسموح: 40 مم
• نسبة الإزاحة: 0.55 → اجتياز

يُظهر عمود 6 م انحرافًا جانبيًا ضمن حدود قابلية الخدمة بشكل جيد، مما يضمن بقاء ترخي الكابل ومحاذاة الوصلات مضبوطين تحت رياح بمستوى التصميم. ووفقًا لـ ASCE 7-22، غالبًا ما تُحدد حدود قابلية الخدمة بمعايير خاصة بالمستخدم؛ هنا يوفر حد 40 مم هامشًا كبيرًا للصلابة.

1.2 فحوص إجهادات العنصر

تستخدم جميع فحوصات العناصر فولاذ Q355B بجهد مسموح قدره 213 ميغاباسكال لحالة الحد المسيطرة.

نوع العنصر	الإجهاد الفعلي (ميغاباسكال)	المسموح (ميغاباسكال)	نسبة الاستغلال	النتيجة
الساق الرئيسية	61	213	0.29	اجتياز
تدعيم قطري	36	213	0.17	اجتياز
تدعيم أفقي	21	213	0.10	اجتياز
دعم المنصة	42	213	0.20	اجتياز
تثبيت الهوائي	27	213	0.13	اجتياز

تشير نسب الاستغلال المنخفضة (≤ 0.29) إلى وجود احتياطي سعة كبير، وهو مفيد لزيادات طفيفة مستقبلية في الأحمال أو لتغييرات في التوصيلات دون الحاجة لإعادة التصميم.

1.3 التحليل الزلزالي

• Ss: 1.28 g
• S1: 0.85 g
• SDS: 1.52
• SD1: 0.85
• فئة التصميم الزلزالي: D
• قص القاعدة (V): 0.3 kN
• معامل استجابة الزلازل (Cs): 0.5067
• النتيجة: اجتياز

يؤدي الكتلة النسبية الصغيرة لعمود 6 م إلى قص قاعدة منخفض (0.3 kN)، حتى مع SDS مرتفع. ووفقًا لـ IBC 2024 وASCE 7-22، تتطلب فئة التصميم الزلزالي D تفاصيل مطيلة (ductile detailing) ومسارات أحمال متينة، وهو ما يتحقق من خلال تكوين العمود المدعّم.

1.4 توصيات الأساسات

• نوع الأساس: دفن مباشر
• حجم الحفرة: Ø0.4 م × 1 م عمق
• ردم: تربة محلية مدكوكة أو تربة حبيبية مستوردة
• مسامير التثبيت: غير مطلوبة (دفن مباشر)

يُبسّط تصميم الدفن المباشر عملية التركيب ويقلل من الحاجة إلى التجهيزات المعدنية. ووفقًا لـ NREL (2020)، تُستخدم أسس الدفن المباشر على نطاق واسع لأعمدة التوزيع في المناطق ذات التربة المتوسطة إلى الجيدة، إذ توفر مقاومة جانبية فعالة من حيث التكلفة عند دمكها بشكل صحيح.

---

2. عمود دعم الكابلات بطول 12 م – التحليل الإنشائي

2.1 تحليل أحمال الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 42.5 م/ث
• فئة التضاريس: D
• أقصى ضغط رياح تصميمي: 1146.8 باسكال
• الإزاحة العلوية: 45 مم
• حد الإزاحة المسموح: 80 مم
• نسبة الإزاحة: 0.56 → اجتياز

على الرغم من الارتفاع الأكبر، يحافظ عمود 12 م على نسبة استغلال مماثلة لعمود 6 م، مما يعكس اختيارًا مُحسّنًا للمقطع. ووفقًا لـ TIA-222-H (2017)، غالبًا ما تسمح قابلية الخدمة للهياكل الاتصالات بانحرافات أكبر عند الارتفاعات الأعلى، بما يتسق مع حد 80 مم المطبق هنا.

2.2 فحوص إجهادات العنصر

يبقى الإجهاد المسموح 213 ميغاباسكال لفولاذ Q355B.

نوع العنصر	الإجهاد الفعلي (ميغاباسكال)	المسموح (ميغاباسكال)	نسبة الاستغلال	النتيجة
الساق الرئيسية	135	213	0.63	اجتياز
تدعيم قطري	81	213	0.38	اجتياز
تدعيم أفقي	47	213	0.22	اجتياز
دعم المنصة	94	213	0.44	اجتياز
تثبيت الهوائي	61	213	0.29	اجتياز

تُوازن نسبة استغلال الساق الرئيسية البالغة 0.63 بكفاءة بين الاستخدام الأمثل للمادة وهامش الأمان. ووفقًا لـ AISC 360-22، تؤكد نسب الاستغلال الأقل من 1.0 لجميع حالات الحد ذات الصلة توفر قوة كافية.

2.3 التحليل الزلزالي

• Ss: 1.28 g
• S1: 0.85 g
• SDS: 1.52
• SD1: 0.85
• فئة التصميم الزلزالي: D
• قص القاعدة (V): 0.9 kN
• معامل استجابة الزلازل (Cs): 0.5067
• النتيجة: اجتياز

يؤدي ارتفاع العمود طبيعيًا إلى تطوير قص قاعدة أعلى (0.9 kN) بسبب زيادة الكتلة والارتفاع. ومع ذلك، يبقى تصميم الأساس والعناصر ضمن الحدود المقبولة. ووفقًا لـ EN 1998 (Eurocode 8)، تستفيد المنشآت النحيلة من السلوك المرن، مما يقلل متطلبات الزلازل عند تفصيلها بشكل صحيح.

2.4 توصيات الأساسات

• نوع الأساس: دفن مباشر
• حجم الحفرة: Ø0.6 م × 1.8 م عمق
• ردم: تربة محلية مدكوكة أو تربة حبيبية مستوردة
• مسامير التثبيت: غير مطلوبة (دفن مباشر)

يوفر القطر الأكبر والعمق الأكبر مقاومة أعلى للانقلاب لعمود 12 م. وكما أشارت إليه Electric Power Research Institute (EPRI, 2019)، تُعد عملية الإغمار الأعمق استراتيجية شائعة وفعالة لأعمدة التوزيع والاتصالات الأطول في المناطق ذات الرياح العالية.

---

مقارنة معلمات التصميم الرئيسية

البند	عمود 6 م (P1)	عمود 12 م (P2)
الارتفاع	6 م	12 م
الكمية	6600 مجموعة	820 مجموعة
أقصى ضغط رياح	1016.5 باسكال	1146.8 باسكال
الإزاحة العلوية	22 مم	45 مم
حد الإزاحة	40 مم	80 مم
أقصى إجهاد للساق الرئيسية	61 ميجا باسكال	135 ميجا باسكال
الإجهاد المسموح به	213 ميجا باسكال	213 ميجا باسكال
استغلال الساق الرئيسية	0.29	0.63
القص عند القاعدة (زلزالي)	0.3 كيلو نيوتن	0.9 كيلو نيوتن
حجم الأساس	Ø0.4 م × 1 م	Ø0.6 م × 1.8 م
المعالجة السطحية	HDG (ASTM A123)	HDG (ASTM A123)

---

عملية التصنيع

تتبع عملية تصنيع SOLAR TODO لكلا نوعي الأعمدة سير عمل مُتحكمًا وقابلًا للتكرار، بما يتماشى مع أنظمة جودة على نمط ISO ومعايير الهياكل الفولاذية الدولية.

1. تجهيز المواد الخام

• شراء صفائح ومقاطع فولاذ Q355B من مصانع معتمدة مع شهادات اختبار المصنع EN 10204 3.1.
• التحقق من الأبعاد والتركيب الكيميائي مقابل متطلبات Q355B.

2. القطع والتشكيل

• قطع صفائح بالبلازما CNC أو بالقطع باللهب إلى الأطوال المطوّرة لسيقان الأعمدة وأجزاء القواعد.
• تشكيل بارد أو ساخن إلى مقاطع مضلعة أو دائرية باستخدام ماكينات الدرفلة، مع ضمان سماحات قطر ضيقة لملاءمة مناسبة للدفن المباشر.

3. اللحام

• لحام التماس الطولي ولحام الفلنجة/التوصيلات وفقًا لـ AWS D1.1.
• استخدام إجراءات لحام مؤهلة (WPS) وتأهيل أداء اللحّامين.
• لحامات شرجية (fillet) ومؤخرة (butt) مستمرة عند نقاط التربيط ودعم المنصة ووصلات تثبيت الهوائي.

4. التجهيز والتركيب

• إجراء تجميع تجريبي لأجزاء العمود والتربيط وألواح الملحقات في الورشة.
• فحوصات أبعاد للتأكد من الاستقامة والتعامد ومحاذاة الثقوب.
• وضع علامات وتحديد كل مكوّن لرفع كفاءة التجميع في الموقع.

5. تجهيز سطح ما قبل الجلفنة بالغمس

• إزالة الشحوم والتخليل والشطف لإزالة قشور المصنع والشوائب.
• التفلّكس لتعزيز التصاق الزنك وتحقيق طلاء متجانس.

6. الجلفنة بالغمس الساخن

• غمر المكوّنات المُصنّعة بالكامل في حمام زنك منصهر وفقًا لـ ASTM A123.
• زمن غمر مُتحكم فيه لتحقيق سماكة الطلاء المحددة وتغطية داخلية كاملة حيثما ينطبق.

7. التشطيب والتغليف

• إزالة قطرات الزنك والحواف الحادة.
• فحص أبعاد نهائي ووضع علامات.
• تجميع وتغليف مُحسّنان لتحميل الحاويات من ميناء Shanghai.

وفقًا للجمعية الدولية للزنك (2022)، يمكن للجلفنة بالغمس الساخن إطالة عمر خدمة الفولاذ لأكثر من 50 عامًا في العديد من ظروف الغلاف الجوي، مع تقليل تكاليف صيانة دورة الحياة بشكل كبير.

---

معالجة السطح

تستخدم أعمدة دعم الكابلات بطول 6 م و 12 م الطلاء الجلفاني بالغمس على الساخن (HDG) كنظام الحماية الأساسي من التآكل.

الجلفنة بالغمس على الساخن (ASTM A123)

• المعيار: ASTM A123 – المواصفة القياسية لطلاءات الزنك (المجلفنة بالغمس على الساخن) على منتجات الحديد والصلب.
• العملية: الغمس الكامل لمكونات الصلب المُصنّعة في الزنك المنصهر، لتكوين طبقات سبيكة زنك-حديد مرتبطة ارتباطًا فلزّيًا.
• التغطية: الأسطح الخارجية الكاملة والداخلية المتاحة بالكامل، بما في ذلك اللحامات والحواف.

الأداء في مناخ سورينام

وفقًا لـ ISO 9223 (2012)، غالبًا ما تقع البيئات الاستوائية الساحلية ضمن فئات القابلية للتآكل C3–C4. تُعد الجلفنة بالغمس على الساخن مناسبة جيدًا لهذه الظروف. وكما يوضح خبير التآكل الدكتور R. Melchers، فإن “الجلفنة بالغمس على الساخن تظل واحدة من أكثر أنظمة الحماية من التآكل متانةً وقابليةً للتنبؤ للهياكل الفولاذية الخارجية في البيئات المتأثرة بالبحر.”

يضمن طلاء الزنك المنتظم:

• حماية طويلة الأمد ضد الرطوبة والهواء المحمّل بالأملاح.
• الإصلاح الذاتي للأضرار السطحية البسيطة عبر الفعل التضحي (المحسوب).
• تقليل الحاجة إلى الدهان في الموقع أو الصيانة المتكررة.

---

مراقبة الجودة

تقوم SOLAR TODO بدمج مراقبة الجودة في كل مرحلة من مراحل الإنتاج لضمان الامتثال للمعايير الدولية والمتطلبات الإنشائية الخاصة بالمشروع.

1. شهادات المواد

• يتم توريد جميع الفولاذ Q355B مع شهادات EN 10204 3.1.
• التحقق العشوائي من الخصائص الميكانيكية (حد الخضوع، مقاومة الشد، الاستطالة) والتركيب الكيميائي.

2. فحوصات الأبعاد والتصنيع

• التحقق من طول العمود، والاستقامة، وهندسة المقطع.
• توافق حدود التسامح مع EN 1993-3 وممارسات تصنيع AISC.
• فحص الملاءمة قبل اللحام لتجنب التشوه وعدم التطابق.

3. جودة اللحام (AWS D1.1)

• فحص بصري لجميع اللحامات وفق معايير القبول AWS D1.1.
• اختبارات غير إتلافية (NDT) مثل اختبار الجسيمات المغناطيسية أو الاختبار بالموجات فوق الصوتية على اللحامات الحرجة حسب الحاجة.
• توثيق إجراءات WPS ونتائج PQR ومؤهلات اللحّامين.

4. جودة الجلفنة (ASTM A123)

• قياسات سماكة الطلاء باستخدام أجهزة القياس المغناطيسية.
• فحوصات الالتصاق والاستمرارية لضمان عدم وجود مناطق مكشوفة أو مسارات زائدة.
• الامتثال لمتطلبات الحد الأدنى لسماكة الزنك للفولاذ الإنشائي.

5. الفحص النهائي

• التحقق من وسم الأعضاء، وقوائم التعبئة، والتوثيق.
• إعادة فحص عشوائي للأبعاد الحرجة وأنماط الثقوب.
• إصدار تقارير الفحص النهائي مع الإشارة إلى AISC 360-22 والمعايير الخاصة بالمشروع.

وفقًا لتقرير صادر عن منظمة التعاون الاقتصادي والتنمية OECD (2021)، يمكن للأنظمة القوية لمراقبة الجودة تقليل إعادة العمل ومشكلات الموقع بما يصل إلى 30%، مما يؤكد أهمية نظام التفتيش المدمج لدى SOLAR TODO.

---

جدول زمني للإنتاج

اتبع كلا المنتجين نفس جدول الإنتاج المنظم، مما مكن من تسليم 7420 عمودًا إجماليًا بشكل متزامن.

الجدول الزمني القياسي للإنتاج (لكل نوع منتج)

المرحلة	المدة (بالأيام)
التصميم	2
المشتريات	5
التصنيع	7
الجلفنة	3
الفحص	2
التعبئة	2
الإجمالي	21

• أعمدة 6 م (6600 مجموعة): إجمالي 21 يومًا، مع خطوط إنتاج متوازية للتعامل مع حجم الإنتاج.
• أعمدة 12 م (820 مجموعة): إجمالي 21 يومًا، مع جدول زمني يتماشى مع نوافذ الشحن من شنغهاي.

وفقًا لماكينزي (2020)، يمكن أن يؤدي تحسين جدولة التصنيع إلى تحسين أزمنة تسليم مشاريع هياكل الصلب بنسبة 15–20%. يدعم دورة SOLAR TODO القياسية لمدة 21 يومًا النشر السريع لعمليات تجهيز شبكات الاتصالات.

التثبيت والتركيب

يُبسّط التصميم المباشر للدفن لكلا نوعي الأعمدة عملية التركيب في الموقع ويقلّل الحاجة إلى معدات تأسيس ثقيلة.

1. تجهيز الموقع

• قم بمسح وتحديد مواقع الأعمدة وفقًا لتخطيط مسار الاتصالات.
• تحقق من خلوّ المرافق/الخدمات الأرضية تحت السطح.
• جهّز مسارات وصول لمعدات الحفر والرفع.

2. حفر الأساسات

• قم بالحفر أو حفر ثقوب بالأحجام المحددة:
  • عمود 6 م: Ø0.4 م × عمق 1 م.
  • عمود 12 م: Ø0.6 م × عمق 1.8 م.
• نظّف المواد السائبة من قاع كل حفرة.

3. وضع العمود

• ارفع الأعمدة باستخدام الرافعات أو معدات مثبتة على الشاحنات مع أشرطة/سلاسل رفع معتمدة.
• ضع الأعمدة عموديًا داخل الحفر، مع التحقق من الاستقامة باستخدام ميزان الروح أو أدوات الليزر.
• قم بالدعائم المؤقتة إذا لزم الأمر أثناء الردم.

4. الردم والدك

• ضع مادة الردم على طبقات، مع دك كل طبقة لتحقيق الكثافة المطلوبة.
• تأكد من عدم بقاء فراغات حول عمود العمود/الجزء القائم.
• تسوية نهائية لتوجيه مياه السطح بعيدًا عن العمود.

5. تركيب الكابلات والمعدات

• ثبّت دعامات الكابلات والمنصات وقواعد/حاملات الهوائيات وفقًا للتصميم.
• وجّه الكابلات مع شدّها، مع الحفاظ على الخلوصات والتراخيات/الهبوطات المحددة.
• نفّذ فحوصات الاستمرارية الكهربائية وإشارات الاتصال.

6. القبول النهائي

• فحص بصري للاستقامة الرأسية والوصلات وحماية التآكل.
• التحقق مقابل الرسومات الإنشائية وتخطيط الاتصالات.
• تسليم مستندات تشمل بيانات “كما تم التنفيذ” وسجلات مراقبة الجودة من SOLAR TODO.

يذكر مختص بنية الاتصالات Eng. L. Hernandez: “يمكن لتصاميم الأعمدة المعيارية مع أسس الدفن المباشر أن تقلّل وقت تركيب الموقع حتى 40% مقارنةً بأساسات الخرسانة المخصصة، خاصةً في المشاريع الخطية مثل مسارات الكابلات.”

ملخص التسعير

جميع الأسعار هي FOB شنغهاي، وفقًا للعرض رقم TD-2026-0030. تُعرض أسعار العملة والوحدات كما هي تمامًا في البيانات الأصلية.

المنتج 1: عمود دعم كابلات بطول 6 م

• الكمية: 6600 مجموعة
• سعر الوحدة FOB: $55.3/طن
• إجمالي سعر FOB: $364,980
• الميناء: شنغهاي

المنتج 2: عمود دعم كابلات بطول 12 م

• الكمية: 820 مجموعة
• سعر الوحدة FOB: $164/طن
• إجمالي سعر FOB: $134,480
• الميناء: شنغهاي

تسعير المشروع الإجمالي

المنتج	الكمية	سعر الوحدة FOB (/طن)	إجمالي سعر FOB
عمود دعم كابلات بطول 6 م	6600 مجموعة	$55.3	$364,980
عمود دعم كابلات بطول 12 م	820 مجموعة	$164	$134,480
الإجمالي الكلي	–	–	$499,460

وفقًا لـ ITU (2022)، تظل تكاليف البنية التحتية مكوّنًا رئيسيًا في نشر شبكات الاتصالات في المناطق النامية. تساعد الأعمدة الفولاذية المعيارية مثل تلك من SOLAR TODO على التحكم في الإنفاق الرأسمالي مع تلبية متطلبات هيكلية صارمة.

الخلاصة

يُظهر مشروع باراماريبو هذا كيف قامت SOLAR TODO بتسليم 6600 مجموعة من 6 م و820 مجموعة من 12 م من أعمدة دعم كابلات ضمن دورة إنتاج مدتها 21 يومًا لكل نوع منتج، وجميعها متوافقة مع ASCE 7-22 وAISC 360-22. ومع ضغوط رياح تصل إلى 1146.8 باسكال، وفئة الزلازل D، وتغليف قوي بالغمس الساخن وفقًا لـ ASTM A123، توفر الأعمدة أساسًا متينًا وفعّالًا من حيث التكلفة لشبكة الاتصالات السلكية واللاسلكية المتوسعة في سورينام.

---

الأسئلة الشائعة

1. كيف تم تحديد أحمال الرياح لهذه الأعمدة؟
   تم حساب أحمال الرياح بناءً على سرعة رياح أساسية قدرها 42.5 م/ث وفئة التضاريس D، وفقًا لإجراءات ASCE 7-22. وتُعد ضغوط التصميم القصوى الناتجة 1016.5 باسكال لعمود ارتفاعه 6 م و1146.8 باسكال لعمود ارتفاعه 12 م، والتي استُخدمت بعد ذلك في تحديد أبعاد الأعضاء وإجراء فحوصات الانبعاج.

2. ما أبرز الاختلافات بين أعمدة دعم الكابلات بارتفاع 6 م و12 م؟
   كلاهما يستخدم فولاذ Q355B وطلاء جلفنة بالغمس على الساخن، لكن يختلفان في الارتفاع وحجم الأساس والطلب الإنشائي. يحتوي عمود 6 م على أساس بقطر Ø0.4 م × 1 م وقص أساس زلزالي قدره 0.3 kN، بينما يستخدم عمود 12 م أساسًا بقطر Ø0.6 م × 1.8 م وقص أساس قدره 0.9 kN، مع ضغط رياح أعلى وإجهادات أعلى في الأعضاء.

3. لماذا تم اختيار أساس الدفن المباشر بدلًا من قواعد خرسانة مع مسامير تثبيت؟
   يبسّط الدفن المباشر عملية الإنشاء، ويقلل تكاليف الخرسانة والمعدات، ويُسرّع التركيب. وبالنسبة لهذه الأعمدة الخفيفة نسبيًا، فإن أعماق الإدخال المحددة (1 م و1.8 م) توفر مقاومة كافية للانقلاب. لا يلزم استخدام مسامير تثبيت، وهو أمر مفيد لمسارات الاتصالات الخطية ذات العديد من الأساسات المتكررة.

4. كيف تلبي الجلفنة بالغمس على الساخن متطلبات المتانة في مناخ سورينام؟
   تم جلفنة الأعمدة وفقًا لـ ASTM A123، مما يوفر طبقة زنك سميكة مرتبطة بشكل معدني. وهذا مناسب جدًا لبيئة سورينام الرطبة والقريبة من الساحل. توفر طبقة الزنك حماية تضحيّة ومقاومة طويلة الأمد للتآكل، مما يطيل عمر الخدمة بشكل كبير ويقلل من وتيرة إعادة الطلاء أو الاستبدال.

5. هل تم تصميم الأعمدة لزيادة الأحمال مستقبلًا، مثل إضافة كابلات إضافية أو هوائيات صغيرة؟
   نعم. إن استغلال الساق الرئيسية لعمود 6 م هو فقط 0.29، بينما استغلال عمود 12 م هو 0.63، وكلاهما أقل من الحد المسموح البالغ 1.0. تتيح هذه الاحتياطيات إمكانية إضافة تجهيزات إضافية بشكل معتدل أو ترقية الكابلات دون الحاجة إلى إعادة تصميم إنشائي، بشرط التحقق من الأحمال الجديدة مقابل نطاق التحليل الحالي.

6. ما معايير التصميم الزلزالي التي تم تطبيقها على هذه المنشآت؟
   اعتمد التصميم الزلزالي Ss = 1.28 g وS1 = 0.85 g، مما أدى إلى SDS = 1.52 وSD1 = 0.85، مع فئة التصميم الزلزالي D. أدى معامل الاستجابة Cs = 0.5067 إلى أحمال قص قاعدية قدرها 0.3 kN (لعمود 6 م) و0.9 kN (لعمود 12 م). وقد اجتازت جميع الفحوصات المتطلبات وفق ASCE 7-22 وIBC 2024.

7. كم استغرق الأمر من SOLAR TODO لإكمال الإنتاج لهذا الطلب؟
   اتبعت كل فئة من المنتجات جدول إنتاج مدته 21 يومًا: يومان للتصميم، و5 أيام للمشتريات، و7 أيام للتصنيع، و3 أيام للجلفنة، ويومان للفحص، ويومان للتغليف. مكّنت الإنتاجات المتوازية SOLAR TODO من التعامل بكفاءة مع 7420 عمودًا إجماليًا مع الحفاظ على الجودة والالتزام بالجدول.

8. ما الوثائق ومعايير الامتثال التي يمكن لمهندسي المشروع توقعها؟
   يتلقى المهندسون شهادات المواد وفق EN 10204، وتوثيق اللحام وفق AWS D1.1، وسجلات الجلفنة وفق ASTM A123، وتصميم إنشائي متوافق مع ASCE 7-22 وAISC 360-22 وإرشادات الاتصالات ذات الصلة مثل TIA-222-H. تدعم هذه الوثائق الموافقات التنظيمية وإدارة الأصول على المدى الطويل.

9. هل يمكن تكييف تصاميم هذه الأعمدة لمناطق أخرى ذات أكواد مختلفة أو سرعات رياح مختلفة؟
   نعم. على الرغم من أن هذا المشروع مبني على ASCE 7-22 وسرعة رياح قدرها 42.5 م/ث، يمكن لـ SOLAR TODO إعادة معايرة نفس الأشكال الهندسية الأساسية لبيئات رياح أو زلازل أو أكواد مختلفة (مثل EN 1991 ومعايير الاتصالات المحلية). يمكن تعديل أحجام الأعضاء وعمق الإدخال وتفاصيل الوصلات مع الحفاظ على منصة التصنيع نفسها.

10. كيف يضمن SOLAR TODO جودةً ثابتة عبر آلاف الأعمدة؟
    يتم تحقيق الاتساق عبر WPS موحّد، وقطع وتشكيل CNC قابل للتكرار، وجلفنة على دفعات وفق ASTM A123، وفحوصات جودة متعددة المراحل (QC). بالنسبة لطلب 6600 + 820 عمودًا، ضمنت مراقبة العملية وفحوصات أخذ العينات أن حدود التسامح الأبعادي وسُمك الطلاء وجودة اللحام بقيت ضمن الحدود المحددة طوال فترة الإنتاج.

---

المراجع

1. ASCE (2022) – ASCE 7-22: الأحمال التصميمية الدنيا والمعايير المرتبطة للمباني وغيرها من المنشآت. الجمعية الأمريكية للمهندسين المدنيين.
2. ICC (2023) – International Building Code 2024 (IBC 2024). مجلس الشهادات الدولية.
3. AISC (2022) – AISC 360-22: المواصفة الخاصة بالمباني الفولاذية الإنشائية. المعهد الأمريكي لإنشاءات الصلب.
4. CEN (2006) – EN 1993-3: اليوروكود 3 – تصميم الهياكل الفولاذية – الأبراج والحوامل والأعمدة والمدخنات. اللجنة الأوروبية للتوحيد القياسي.
5. TIA (2017) – TIA-222-H: المعيار الإنشائي لهياكل دعم الهوائيات والهوائيات. جمعية صناعة الاتصالات.
6. NREL (2020) – مختبر الطاقة المتجددة الوطني، تقارير عن ممارسات تصميم الأعمدة والأساسات للبنية التحتية الموزعة.
7. ITU (2022) – إحصاءات الاتحاد الدولي للاتصالات حول البنية التحتية للاتصالات العالمية وتكاليف النشر.
8. الجمعية الدولية للزنك (2022) – إرشادات حول المتانة والأداء للفولاذ المجلفن بالغمس على الساخن في بيئات جوية مختلفة.
