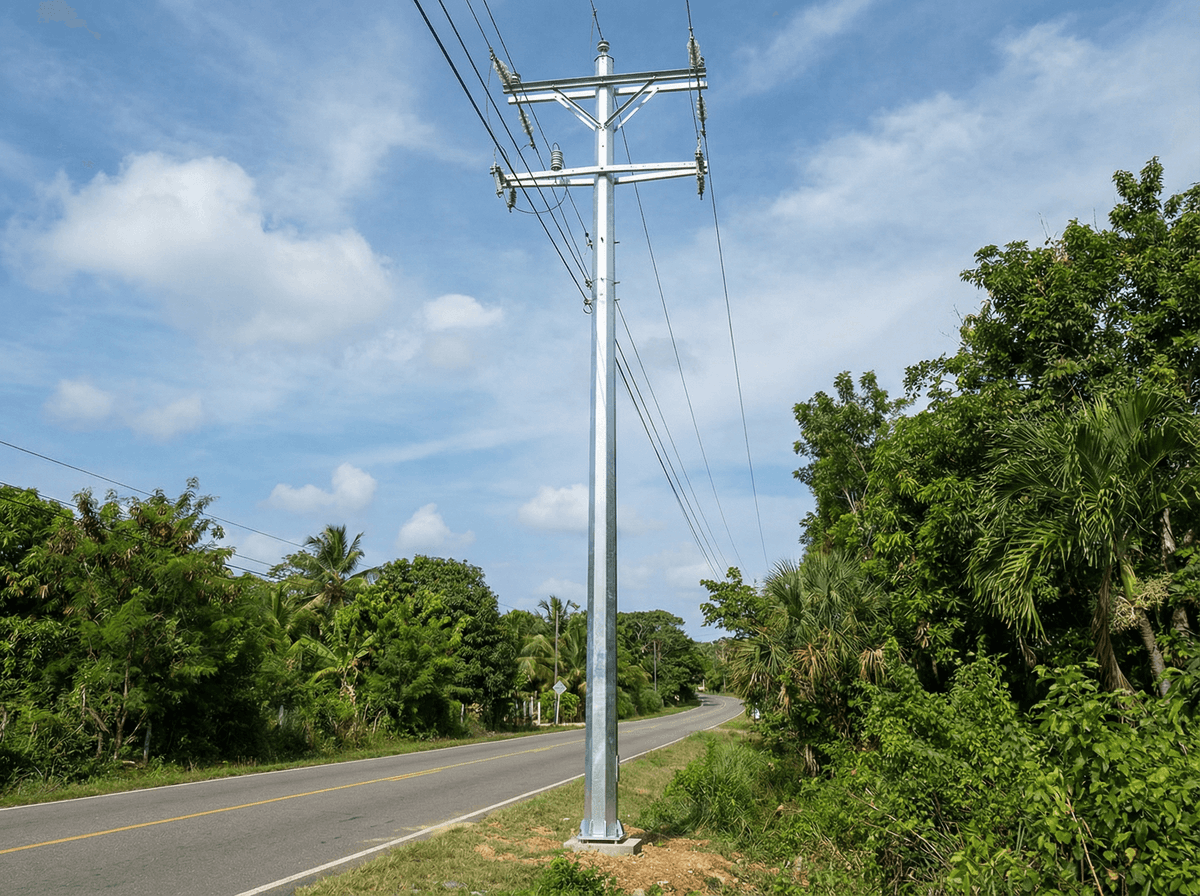

مشروع متعدد الأبراج: 3 منتجات لجمهورية الدومينيكان — دراسة حالة هندسية

نظرة عامة على المشروع

قدّمت SOLAR TODO سلسلة من أعمدة فولاذية مثمّنة الأضلاع بجهد 110 kV لمشروع لنقل الطاقة في جمهورية الدومينيكان. شمل نطاق العمل ثلاث ارتفاعات للأعمدة—9 م و10.5 م و12 م—وتم تحسينها لسرعة رياح أساسية تبلغ 45 م/ث في فئة التضاريس C ولزلازل متوسطة إلى مرتفعة الخطورة (Ss = 0.8 g، S1 = 0.3 g).

ملخص نطاق المشروع (رقم عرض الأسعار TD-2026-0023):

• الموقع: جمهورية الدومينيكان، جمهورية الدومينيكان
• جهد النظام: 110 kV
• الدوائر: دائرتان
• نوع الموصل: ACSR-240/30
• نوع الهيكل: عمود فولاذي مثمّن الأضلاع (نقل القدرة)
• درجة الفولاذ: Q235B
• المعالجة السطحية: الجلفنة بالغمس الساخن وفق ASTM A123
• سرعة الرياح: 45 م/ث
• معلمات الزلازل: Ss = 0.8 g، S1 = 0.3 g، الفئة الزلزالية C
• فئة التضاريس: C
• المنتجات والكمّيات:
  • المنتج 1: عمود فولاذي مثمّن الأضلاع بارتفاع 9 م — 120 مجموعة
  • المنتج 2: عمود فولاذي مثمّن الأضلاع بارتفاع 10.5 م — 85 مجموعة
  • المنتج 3: عمود فولاذي مثمّن الأضلاع بارتفاع 12 م — 60 مجموعة

وفقًا للوكالة الدولية للطاقة (IEA، 2023)، يُتوقع أن ينمو الطلب على الكهرباء في أمريكا اللاتينية بنحو 2% سنويًا حتى عام 2030، ما يدفع مشاريع تعزيز الشبكات مثل هذا المشروع. مكّنت عائلة الأعمدة المعيارية من SOLAR TODO العميل من توحيد التصميم والخدمات اللوجستية مع تغطية ثلاث فئات ارتفاع مختلفة.

---

المواصفات الفنية

المنتج 1: عمود فولاذي مثمن 9 م (110 كيلوفولت)

الوصف العام: عمود فولاذي مثمن جاهز لدائرة واحدة (تم تركيب دائرتين) بطول 9 م لنقل الكهرباء بجهد 110 كيلوفولت، مصمم لتحمّل رياح بسرعة 45 م/ث ضمن فئة التضاريس C.

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
الاستخدام	نقل القدرة
الارتفاع	9 م
الكمية	120 مجموعة
جهد النظام	110 كيلوفولت
الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
معالجة السطح	تجلفن بالغمس الساخن (ASTM A123)
سرعة الرياح الأساسية	45 م/ث
فئة التضاريس	C
معاملات الزلازل	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	تثبيت مباشر / زاوية دعامة
حجم الأساس	1.6 م × 1.6 م × 2 م بعمق
مسامير التثبيت	8 × مسامير HD M30

---

المنتج 2: عمود فولاذي مثمن 10.5 م (110 كيلوفولت)

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
الاستخدام	نقل القدرة
الارتفاع	10.5 م
الكمية	85 مجموعة
جهد النظام	110 كيلوفولت
الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
معالجة السطح	تجلفن بالغمس الساخن (ASTM A123)
سرعة الرياح الأساسية	45 م/ث
فئة التضاريس	C
معاملات الزلازل	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	تثبيت مباشر / زاوية دعامة
حجم الأساس	1.6 م × 1.6 م × 2 م بعمق
مسامير التثبيت	8 × مسامير HD M30

---

المنتج 3: عمود فولاذي مثمن 12 م (110 كيلوفولت)

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
الاستخدام	نقل القدرة
الارتفاع	12 م
الكمية	60 مجموعة
جهد النظام	110 كيلوفولت
الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
معالجة السطح	تجلفن بالغمس الساخن (ASTM A123)
سرعة الرياح الأساسية	45 م/ث
فئة التضاريس	C
معاملات الزلازل	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	تثبيت مباشر / زاوية دعامة
حجم الأساس	1.7 م × 1.7 م × 2 م بعمق
مسامير التثبيت	8 × مسامير HD M30

التحليل الإنشائي

تم فحص جميع المنتجات الثلاثة وفقًا لـ ASCE 7-22 لأحمال الرياح والزلازل، ووفقًا لـ AISC 360-22 لقوة أعضاء الفولاذ وقابلية الخدمة. تعمل الأعمدة في بيئة ساحلية في منطقة البحر الكاريبي حيث، وفقًا لـ NOAA (2023)، شهد حوض شمال الأطلسي متوسط 14 عاصفة مُسماة سنويًا خلال العقد الماضي، مما يؤكد أهمية تصميم رياح قوي.

المنتج 1: عمود فولاذي مثمن بارتفاع 9 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط رياح تصميمي: 1032.9 باسكال
• إزاحة القمة: 33 مم
• حد الإزاحة المسموح به: 60 مم
• نسبة الإزاحة: 0.55 → PASS

إن انحراف القمة بمقدار 33 مم عند ارتفاع 9 م يقابل نسبة انجراف تبلغ تقريبًا 0.37%، وهي ضمن حدود قابلية الخدمة المعتادة لأعمدة نقل الكهرباء.

فحوص إجهادات العضو (AISC 360-22)

تم تحديد الإجهاد المسموح لـ Q235B في هذا المشروع عند 141 MPa. الإجهادات الفعلية كالتالي:

• العضو الرئيسي: 10 MPa / 141 MPa = 0.07 → PASS
• الدعامات القطرية: 6 MPa / 141 MPa = 0.04 → PASS
• الدعامات الأفقية: 4 MPa / 141 MPa = 0.03 → PASS
• القمة / ذراع العارضة: 8 MPa / 141 MPa = 0.06 → PASS
• ذراع الموصل: 6 MPa / 141 MPa = 0.04 → PASS

توفر نسبة الاستغلال القصوى البالغة 0.07 هامشًا كبيرًا للقدرة المستقبلية لترقيات الموصلات أو تعديلات طفيفة على المسار.

تحليل الزلازل

• Ss: 0.8 g
• S1: 0.3 g
• المعلمات المعدلة حسب الموقع: SDS = – (لم يتم حسابها صراحةً في العرض)، SD1 = –
• فئة تصميم الزلازل: C
• قص القاعدة: – kN (غير حاكم)
• Cs: –
• النتيجة: PASS

بالنسبة للأعمدة الرشيقة ضمن نطاق الارتفاع هذا، عادةً ما تكون الرياح هي المسيطرة على الزلازل في مواقع الفئة C، وهو ما يتوافق مع نتيجة التصميم.

توصيات الأساس

• النوع: تثبيت مباشر / أساس زاوية دعامة
• حجم القاعدة: 1.6 م × 1.6 م × 2 م بعمق
• مسامير التثبيت: 8 × مسامير M30 شديدة التحمل

تم اختيار أبعاد الأساس لمقاومة الانقلاب الناتج عن ضغط الرياح التصميمي 1032.9 باسكال ولتوفير تغليف/تضمين كافٍ للحماية من التآكل والصلابة.

---

المنتج 2: عمود فولاذي مثمن بارتفاع 10.5 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط رياح تصميمي: 1067 باسكال
• إزاحة القمة: 39 مم
• حد الإزاحة المسموح به: 70 مم
• نسبة الإزاحة: 0.56 → PASS

عند ارتفاع 10.5 م، يبقى العمود ضمن حدود قابلية الخدمة بشكل مريح، مع نسبة انجراف مماثلة للمنتج 1 رغم زيادة الارتفاع.

فحوص إجهادات العضو (AISC 360-22)

• العضو الرئيسي: 15 MPa / 141 MPa = 0.11 → PASS
• الدعامات القطرية: 9 MPa / 141 MPa = 0.06 → PASS
• الدعامات الأفقية: 5 MPa / 141 MPa = 0.04 → PASS
• القمة / ذراع العارضة: 11 MPa / 141 MPa = 0.08 → PASS
• ذراع الموصل: 8 MPa / 141 MPa = 0.06 → PASS

تبقى نسبة الاستغلال القصوى البالغة 0.11 أقل بكثير من الواحد، مما يشير إلى تصميم محافظ للأعضاء وصلابة جيدة.

تحليل الزلازل

• Ss: 0.8 g
• S1: 0.3 g
• SDS: –
• SD1: –
• فئة تصميم الزلازل: C
• قص القاعدة: – kN
• Cs: –
• النتيجة: PASS

أكدت فحوص الزلازل أن الفترة الطبيعية وتوزيع الكتلة للعمود لا يؤديان إلى قص قاعدة مفرط ضمن نطاق الارتفاع هذا.

توصيات الأساس

• النوع: تثبيت مباشر / أساس زاوية دعامة
• حجم القاعدة: 1.6 م × 1.6 م × 2 م بعمق
• مسامير التثبيت: 8 × مسامير M30 شديدة التحمل

يؤدي استخدام نفس حجم الأساس للمنتج 1 إلى تبسيط عملية الإنشاء والمشتريات مع الاستمرار في تلبية متطلبات مقاومة الانقلاب والتحميل عند ضغط الرياح 1067 باسكال.

---

المنتج 3: عمود فولاذي مثمن بارتفاع 12 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط رياح تصميمي: 1097.4 باسكال
• إزاحة القمة: 45 مم
• حد الإزاحة المسموح به: 80 مم
• نسبة الإزاحة: 0.56 → PASS

حتى عند ارتفاع 12 م، فإن انحراف القمة البالغ 45 مم أقل بكثير من حد 80 مم، مما يحافظ على خلوص الموصلات ويقلل من التأرجح البصري.

فحوص إجهادات العضو (AISC 360-22)

• العضو الرئيسي: 22 MPa / 141 MPa = 0.16 → PASS
• الدعامات القطرية: 13 MPa / 141 MPa = 0.09 → PASS
• الدعامات الأفقية: 8 MPa / 141 MPa = 0.06 → PASS
• القمة / ذراع العارضة: 16 MPa / 141 MPa = 0.11 → PASS
• ذراع الموصل: 12 MPa / 141 MPa = 0.09 → PASS

لا تزال نسبة الاستغلال الأعلى البالغة 0.16 تترك هامش قدرة كبير، وهو أمر مفيد للموثوقية على المدى الطويل.

تحليل الزلازل

• Ss: 0.8 g
• S1: 0.3 g
• SDS: –
• SD1: –
• فئة تصميم الزلازل: C
• قص القاعدة: – kN
• Cs: –
• النتيجة: PASS

تظل الخصائص الديناميكية لعمود 12 م متوافقة مع متطلبات فئة الزلازل C، بينما تستمر الرياح في كونها حالة الحمل المسيطرة.

توصيات الأساس

• النوع: تثبيت مباشر / أساس زاوية دعامة
• حجم القاعدة: 1.7 م × 1.7 م × 2 م بعمق
• مسامير التثبيت: 8 × مسامير M30 شديدة التحمل

توفر القاعدة المربعة الأكبر قليلًا بمقدار 1.7 م مقاومة إضافية للانقلاب لضغط الرياح الأعلى 1097.4 باسكال ولزيادة ارتفاع العمود.

---

مقارنة معلمات التصميم الرئيسية

البند	المنتج 1 (9 م)	المنتج 2 (10.5 م)	المنتج 3 (12 م)
الارتفاع	9 م	10.5 م	12 م
الكمية (مجموعات)	120	85	60
أقصى ضغط رياح	1032.9 باسكال	1067 باسكال	1097.4 باسكال
الإزاحة العلوية	33 مم	39 مم	45 مم
حد الإزاحة	60 مم	70 مم	80 مم
نسبة الإزاحة	0.55	0.56	0.56
أقصى استغلال للأعضاء	0.07	0.11	0.16
حجم الأساس (مخطط)	1.6 × 1.6 م	1.6 × 1.6 م	1.7 × 1.7 م
مسامير التثبيت	8 × M30	8 × M30	8 × M30

وفقًا لـ NREL (2020)، يمكن للعائلات الهيكلية المعيارية تقليل تكاليف هندسة مشاريع نقل الطاقة والمشتريات والإمداد بنسبة 10–15%. تعكس عائلة هذا المشروع ذات 3 ارتفاعات، وكلها مصنوعة من Q235B مع معالجة سطحية متطابقة، أفضل الممارسات.

عملية التصنيع

اتبع SOLAR TODO سير عمل تصنيع مضبوط وقابل للتكرار ومصمم خصيصًا لأعمدة النقل ذات الشكل المثمن. تتشارك المنتجات الثلاثة في نفس العملية، مع اختلافات أبعاد حسب الارتفاع.

1. تحضير المواد الخام

   • يتم توريد صفائح الفولاذ Q235B مع شهادات المصنع إلى EN 10204 3.1.
   • يتم التحقق من سماكة الصفيحة والتركيب الكيميائي عند الاستلام.

2. قص الصفائح والتهيئة للحزّ (البيڤل)

   • يقوم قطع البلازما CNC بتشكيل أنماط الصفائح المثمنة المتدرجة.
   • يتم تجهيز حواف البيڤل لتلبية متطلبات أخدود اللحام وفق AWS D1.1.

3. تشكيل الأصداف المثمنة

   • يتم تشكيل الصفائح على البارد إلى مقاطع مثمنة باستخدام مكابس الثني (press brakes).
   • تتبع حدود التسامح الأبعاد توصيات EN 1993-3 للأبراج والسواري.

4. لحام الوصلة الطولية

   • يقوم لحام القوس المغمور الآلي (SAW) بإغلاق الأصداف المثمنة.
   • يتم تأهيل إجراءات اللحام (WPS/PQR) وفق AWS D1.1.

5. تجميع المقاطع ولحام الفلنجة

   • لكل ارتفاع، يتم مطابقة المقاطع ولحام الفلنشات/صفائح التوصيل.
   • يتم حفر أنماط ثقوب البراغي والتحقق منها باستخدام مقاييس القياس go/no-go.

6. تركيب الأذرع العرضية والملحقات

   • يتم لحام أو تثبيت الأذرع العرضية وخطوات التسلق وألسنة التأريض وفق التصميم.
   • يتم وضع جميع الملحقات للحفاظ على خلوص الموصلات.

7. تحضير السطح للطلاء الجلفاني

   • يتم تنفيذ إزالة الشحوم، والتخليل، والشطف، والتدفق (fluxing) وفق إرشادات عملية ASTM A123.

وفقًا لجمعية الصلب العالمية (2022)، يمكن للتصنيع الحديث وحماية التآكل تمديد عمر خدمة هياكل الصلب لأكثر من 50 عامًا في العديد من البيئات، وهو ما يتوافق مع فلسفة تصميم SOLAR TODO لأصول النقل.

معالجة السطح

تستخدم جميع المنتجات الثلاثة الطلاء بالـغمس على الساخن (Hot-dip galvanizing) وفقًا لـ ASTM A123، مما يضمن حمايةً متسقةً من التآكل عبر عائلة الأعمدة.

عملية الطلاء بالـغمس على الساخن

1. التنظيف المسبق

   • تتم إزالة الزيت والشوائب عبر إزالة الشحوم القلوية.
   • يزيل التخليل الحمضي قشور الدرفلة والصدأ.

2. التدفق (Fluxing)

   • يعمل فلكس كلوريد الأمونيوم الزنك على تعزيز الارتباط المعدني بين الفولاذ والزنك.

3. الطلاء بالـغمس (Galvanizing)

   • تُغمس الأعمدة في حمام زنك منصهر عند درجة حرارة تقارب 450 °C.
   • يتم التحكم في سماكة الطلاء لتلبية الحد الأدنى وفقًا لـ ASTM A123.

4. التبريد والفحص

   • يتحقق الفحص البصري من وجود تسريبات، وبقع مكشوفة، وتصريف.
   • يتم قياس سماكة الطلاء باستخدام أجهزة قياس مغناطيسية.

وفقًا لمعيار ISO (ISO 14713-1:2017)، يمكن للفولاذ المجلفن بالغمس على الساخن في بيئات ذات قابلية تآكل متوسطة أن يحقق 30–50 عامًا حتى أول صيانة رئيسية. وتُعد هذه النقطة مهمة بشكل خاص في الظروف الرطبة والمالحة المعتادة في المناطق الساحلية الكاريبية.

---

مراقبة الجودة

تطبق SOLAR TODO نظامًا متعدد المراحل لمراقبة الجودة لضمان السلامة الهيكلية والامتثال.

المواد والوثائق

• شهادات المطحنة: يتم التحقق منها وفق EN 10204 3.1 لصفائح Q235B.
• قابلية التتبع: يتم تتبع أرقام الدفعات من اللوح حتى عمود المنتج النهائي.

جودة اللحام

• معايير اللحام: إجراءات العمل وتأهيل اللحامين وفق AWS D1.1.
• الفحص غير الإتلافي (NDT): فحوصات بالموجات فوق الصوتية وبجسيمات مغناطيسية على اللحامات الحرجة ولحامات التثبيت.
• الفحص البصري: يتم التحقق من شكل مجرى اللحام والـ undercut والـ porosity وفق معايير القبول الخاصة بـ AWS.

فحوصات الأبعاد والتركيب المسبق

• استقامة العمود والتدرّج (taper): يتم التحقق منها وفق الرسومات التصميمية وإرشادات EN 1993-3.
• استواء الفلنجة وثقوب البراغي: يتم فحصها باستخدام عدادات ومعايرات وقوالب.
• تجارب التجميع: يتم تجميع أعمدة عشوائية تجميعًا تجريبيًا في المصنع للتأكد من الملاءمة.

جودة الجلفنة

• سماكة الطلاء: يتم التحقق منها وفق ASTM A123 باستخدام أجهزة قياس معايرة.
• الالتصاق والاستمرارية: اختبارات بصرية واختبارات المطرقة على عينات ممثلة.

الامتثال الهيكلي

• التحقق من التصميم: وفق ASCE 7-22 و AISC 360-22.
• الوثائق: يتم تجميع سجلات التفتيش في ملف جودة لكل شحنة.

لخص مهندس هيكلي خبير من SOLAR TODO النهج: “من خلال مواءمة مراقبة الجودة الداخلية لدينا مع AWS D1.1 وASTM A123 وAISC 360-22، نضمن أن كل عمود يغادر المصنع يكون قابلًا للتتبع بالكامل ومتوافقًا هيكليًا طوال عمر خدمته المقصود.”

الجدول الزمني للإنتاج

تتشابه المنتجات الثلاثة في جدول إنتاج متطابق، مُحسَّن للمعالجة على دفعات.

المنتج 1: عمود بطول 9 م (120 مجموعة)

• التصميم والتفصيل: يومان
• تأمين المواد الخام: 5 أيام
• التصنيع (القص، التشكيل، اللحام): 7 أيام
• الطلاء الجلفاني: 3 أيام
• الفحص والاختبار: يومان
• التغليف والتحميل: يومان
• إجمالي مدة الإنتاج: 21 يومًا

المنتج 2: عمود بطول 10.5 م (85 مجموعة)

• التصميم والتفصيل: يومان
• تأمين المواد الخام: 5 أيام
• التصنيع: 7 أيام
• الطلاء الجلفاني: 3 أيام
• الفحص والاختبار: يومان
• التغليف والتحميل: يومان
• إجمالي مدة الإنتاج: 21 يومًا

المنتج 3: عمود بطول 12 م (60 مجموعة)

• التصميم والتفصيل: يومان
• تأمين المواد الخام: 5 أيام
• التصنيع: 7 أيام
• الطلاء الجلفاني: 3 أيام
• الفحص والاختبار: يومان
• التغليف والتحميل: يومان
• إجمالي مدة الإنتاج: 21 يومًا

وفقًا لماكينزي (2020)، يمكن لسلاسل التوريد الصناعية المُهيكلة جيدًا أن تُقلل مدد التسليم بنسبة 20–30%. يُوضح دورة SOLAR TODO القياسية لمدة 21 يومًا لثلاث ارتفاعات مختلفة للأعمدة هذه الكفاءة.

---

التركيب والإنشاء

تم تصميم إجراءات تركيب الموقع لتكون سهلة وواضحة وقابلة للتكرار عبر جميع أنواع الأعمدة الثلاثة.

1. تحضير الموقع

   • المسح ووضع العلامات لمواقع الأعمدة.
   • حفر الأساسات بالأبعاد المحددة (1.6 × 1.6 × 2 م أو 1.7 × 1.7 × 2 م).

2. إنشاء الأساس

   • وضع التسليح (إذا كان مطلوبًا وفق التصميم المحلي) وقواعد مسامير التثبيت (8 × M30).
   • صب الخرسانة والمعالجة وفق متطلبات الكود المحلية (مثل الإحالات إلى IBC 2024).

3. تجميع العمود

   • تجميع أقسام العمود في الموقع وأذرع العارضة عند شحنها على شكل أجزاء.
   • شد مسامير الفلنجة إلى القيم المحددة.

4. الإنشاء

   • الرفع باستخدام الرافعات ذات السعة المناسبة وباستخدام تجهيزات الرفع (الرباطات).
   • ضبط الاستقامة باستخدام صواميل مسامير التثبيت والحشوات.

5. تركيب الموصلات والعتاد

   • تركيب العوازل والعتاد وموصلات ACSR-240/30.
   • الشدّ والهبوط (الترخي) وفقًا لمعايير IEEE ومعايير المرافق.

6. الفحص النهائي

   • التحقق من الخلوصات، ومقدار إحكام ربط البراغي، وتوصيلات التأريض.
   • توثيق الحالة كما تم تنفيذها (as-built).

علّق مهندس ميداني كبير: “إن التناسق في الهندسة وأنماط البراغي عبر الأعمدة بطول 9 م و10.5 م و12 م قلّل بشكل كبير منحنيات التعلّم الخاصة بالتركيب وقلّل من أخطاء الموقع.”

ملخص التسعير

تُقدَّم جميع الأسعار كما هي تمامًا وفقًا لما ورد تحت شروط CIF CAUCEDO.

المنتج 1: عمود فولاذي مثمن 9 م

• شرط التجارة: CIF CAUCEDO
• سعر الوحدة: $212.44/طن
• السعر الإجمالي: $25,492.8

المنتج 2: عمود فولاذي مثمن 10.5 م

• شرط التجارة: CIF CAUCEDO
• سعر الوحدة: $345.02/طن
• السعر الإجمالي: $29,326.7

المنتج 3: عمود فولاذي مثمن 12 م

• شرط التجارة: CIF CAUCEDO
• سعر الوحدة: $470.48/طن
• السعر الإجمالي: $28,228.8

إجمالي المشروع الكبير (جميع المنتجات)

• القيمة الإجمالية CIF (جميع الأعمدة):
  • المنتج 1: $25,492.8
  • المنتج 2: $29,326.7
  • المنتج 3: $28,228.8
  • الإجمالي الكبير: $83,048.3

وفقًا للبنك الدولي (2022)، يمكن أن تمثل بنية نقل الطاقة ما يصل إلى 30–40% من إجمالي استثمارات قطاع الطاقة في الأسواق الناشئة. تساهم حلول الأعمدة الفولاذية المُحسَّنة مثل هذه في توسيع الشبكة بشكل فعّال من حيث التكلفة.

الخلاصة

يُظهر مشروع جمهورية الدومينيكان هذا كيف يمكن لعائلة موحّدة من أعمدة فولاذية مثمّنة بارتفاع 9 م و10.5 م و12 م من نوع Q235B تلبية متطلبات صارمة تبلغ 45 م/ث للرياح وفئة الزلازل C بهوامش سعة كبيرة. عبر 265 مجموعة وبقيمة إجمالية CIF قدرها $83,048.3، قامت SOLAR TODO بتسليم هياكل نقل كهربائي مقاومة للصدأ وقوية إنشائيًا بجهد 110 كيلوفولت ضمن نافذة إنتاج مدتها 21 يومًا لكل نوع من المنتجات.

الأسئلة الشائعة

1. لماذا تم استخدام ثلاث ارتفاعات مختلفة للأعمدة (9 م، 10.5 م، 12 م) في نفس خط 110 كيلوفولت؟
   تطلبت المسافات بين الأبراج المختلفة، وارتفاعات سطح الأرض، وظروف العبور على طول المسار استخدام ارتفاعات تثبيت متفاوتة. إن استخدام أعمدة بارتفاع 9 م و10.5 م و12 م سمح لفريق التصميم بالحفاظ على خلوصات الموصلات وتحسين تباعد الهياكل مع الاستمرار في توحيد عائلة أعمدة مثمنة واحدة واستخدام تجهيزات/عتاد متوافق.

2. كيف يؤثر سرعة الرياح 45 م/ث على تصميم العمود وحدود الانحراف؟
   تؤدي سرعة رياح أساسية مقدارها 45 م/ث إلى ضغوط تصميمية من 1032.9 Pa إلى 1097.4 Pa عبر الارتفاعات الثلاثة. تم تحديد حدود قابلية الخدمة بين 60–80 مم للإزاحة العلوية. تبقى الانحرافات الفعلية (33–45 مم) أقل بكثير من هذه الحدود، مما يضمن تأرجحًا محدودًا، وخلوصات موصلات مستقرة، وأداءًا بصريًا جيدًا تحت ظروف الرياح التصميمية.

3. ما هامش الأمان الذي توفره فحوص إجهادات الأعضاء لصلب Q235B؟
   كان الإجهاد المسموح 141 MPa، بينما تتراوح إجهادات الأعضاء الفعلية من 4 MPa إلى 22 MPa. وهذا ينتج نسب استغلال بين 0.03 و0.16. توفر هذه النِّسَب المنخفضة هامش أمان كبيرًا ضد الأحمال الزائدة أو الزيادات العرضية في الأحمال أو ترقيات الموصلات المستقبلية، بما يتسق مع فلسفات تصميم AISC 360-22.

4. لماذا تم استخدام فئة التصميم الزلزالي C رغم أن الرياح هي التي تتحكم بوضوح؟
   تضع معاملات الموقع (Ss = 0.8 g، S1 = 0.3 g) المشروع في فئة الزلازل C. حتى إذا كانت الرياح تتحكم في تحديد الأبعاد الإنشائية، فلا تزال هناك حاجة لإجراء فحوص الزلازل للامتثال للكود. أكدت التحليلات أن قص القاعدة والاستجابة الديناميكية ضمن حدود مقبولة، لذلك لا تتحكم التأثيرات الزلزالية في أحجام الأعضاء أو الأساسات.

5. كيف تم تحديد أحجام الأساسات للأعمدة بارتفاع 9 م و10.5 م و12 م؟
   تم اختيار أحجام الأساسات (1.6 × 1.6 × 2 م لعمود 9 م و10.5 م؛ و1.7 × 1.7 × 2 م لعمود 12 م) لمقاومة الانقلاب الناتج عن ضغوط الرياح التصميمية وارتفاعات الأعمدة. يعوض أساس 1.7 م الأكبر قليلًا لعمود 12 م عن العزوم الأعلى، مع الحفاظ على عمق التثبيت وتكوين مسامير التثبيت بشكل متسق عبر العائلة.

6. ما العمر التشغيلي المتوقع لهذه الأعمدة المجلفنة بالغمس الساخن في مناخ جمهورية الدومينيكان؟
   مع الجلفنة بالغمس الساخن وفق ASTM A123 وصلب Q235B، يمكن أن يصل العمر في مناخ ساحلي متوسط إلى مرتفع التآكل عادةً إلى 30–50 سنة حتى أول صيانة رئيسية، استنادًا إلى إرشادات ISO 14713. سيعتمد العمر الفعلي على التلوث المحلي والملوحة وممارسات الصيانة، لكن أهداف التصميم تستهدف تشغيلًا طويل الأمد منخفض الصيانة.

7. كيف يؤثر استخدام موصلات ACSR-240/30 على تحميل العمود والتصميم؟
   تحدد موصلات ACSR-240/30 الأحمال الرأسية والعرضية الناتجة عن الوزن الذاتي والرياح على الموصلات وقوى الشد. تم إدخال هذه الأحمال في تحليل الرياح ASCE 7-22 وفحوص الأعضاء. وبسبب الحجم النسبي المعتدل للموصلات، ومع قدرات الأعمدة المحافظة، ينتج عن ذلك انخفاض في نسب استغلال الإجهاد وقوة احتياطية جيدة.

8. هل يمكن لهذه الأعمدة المثمنة استيعاب ترقيات مستقبلية أو معدات إضافية؟
   نعم. توفر نسب الاستغلال المنخفضة (بحد أقصى 0.16) وهوامش الانحراف الكبيرة مساحة لترقيات معتدلة، مثل موصلات أثقل أو تجهيزات/عتاد إضافي. ينبغي مع ذلك فحص أي تغيير كبير عبر تحليل إنشائي، لكن التصميم الحالي يوفر مرونة لتعزيز النظام مستقبلًا أو إعادة تهيئته.

9. لماذا تم اختيار صلب Q235B بدلًا من درجات أعلى مقاومة؟
   يوفر Q235B توازنًا جيدًا بين القوة وقابلية اللحام والتكلفة. وبالنظر إلى متطلبات الإجهاد المنخفضة نسبيًا (بحد أقصى 22 MPa مقابل 141 MPa كإجهاد مسموح)، لم تكن هناك حاجة لصلب عالي المقاومة. إن استخدام Q235B يبسط اللحام والتصنيع وضبط الجودة، مع الاستمرار في توفير هوامش أمان كبيرة لجميع ارتفاعات الأعمدة الثلاثة.

10. كيف يضمن SOLAR TODO جودةً متسقة عبر 265 مجموعة أعمدة؟
    يتم تحقيق الاتساق عبر WPS/PQR موحد وفق AWS D1.1، وتتبع المواد إلى EN 10204 3.1، وفحوص NDT منهجية على اللحامات الحرجة، وفحوص الطلاء وفق ASTM A123. تضمن عمليات التفتيش المعتمدة على الدفعات، وفحوص الأبعاد، والتجميعات التجريبية العرضية أن جميع المجموعات الـ 265 تلبي المتطلبات نفسها من حيث البنية والأبعاد.

المراجع

1. ASCE (2022) – ASCE 7-22: الأحمال التصميمية الدنيا والمعايير المرتبطة بها للمباني والهياكل الأخرى. الجمعية الأمريكية للمهندسين المدنيين.
2. ICC (2023) – قانون البناء الدولي (IBC) 2024. مجلس الشهادات الدولية.
3. AISC (2022) – AISC 360-22: المواصفة القياسية للهياكل الفولاذية للمباني. المعهد الأمريكي لإنشاءات الصلب.
4. CEN (2006) – EN 1993-3-1: يوروكود 3 – تصميم الهياكل الفولاذية – الأبراج والحوامل والدعامات والشموع. اللجنة الأوروبية للتقييس.
5. TIA (2022) – TIA-222-H: المعيار الإنشائي للهياكل الداعمة للهوائيات والهوائيات. جمعية صناعة الاتصالات.
6. NREL (2020) – مختبر الطاقة المتجددة الوطني، دراسات وتقارير عن نقل الطاقة وتكامل الشبكة.
7. NOAA (2023) – مناخ موسم الأعاصير في شمال الأطلسي وإحصاءات العواصف.
8. الرابطة العالمية للصلب (2022) – تقارير عن إنشاءات الصلب والمتانة في تطبيقات البنية التحتية.
