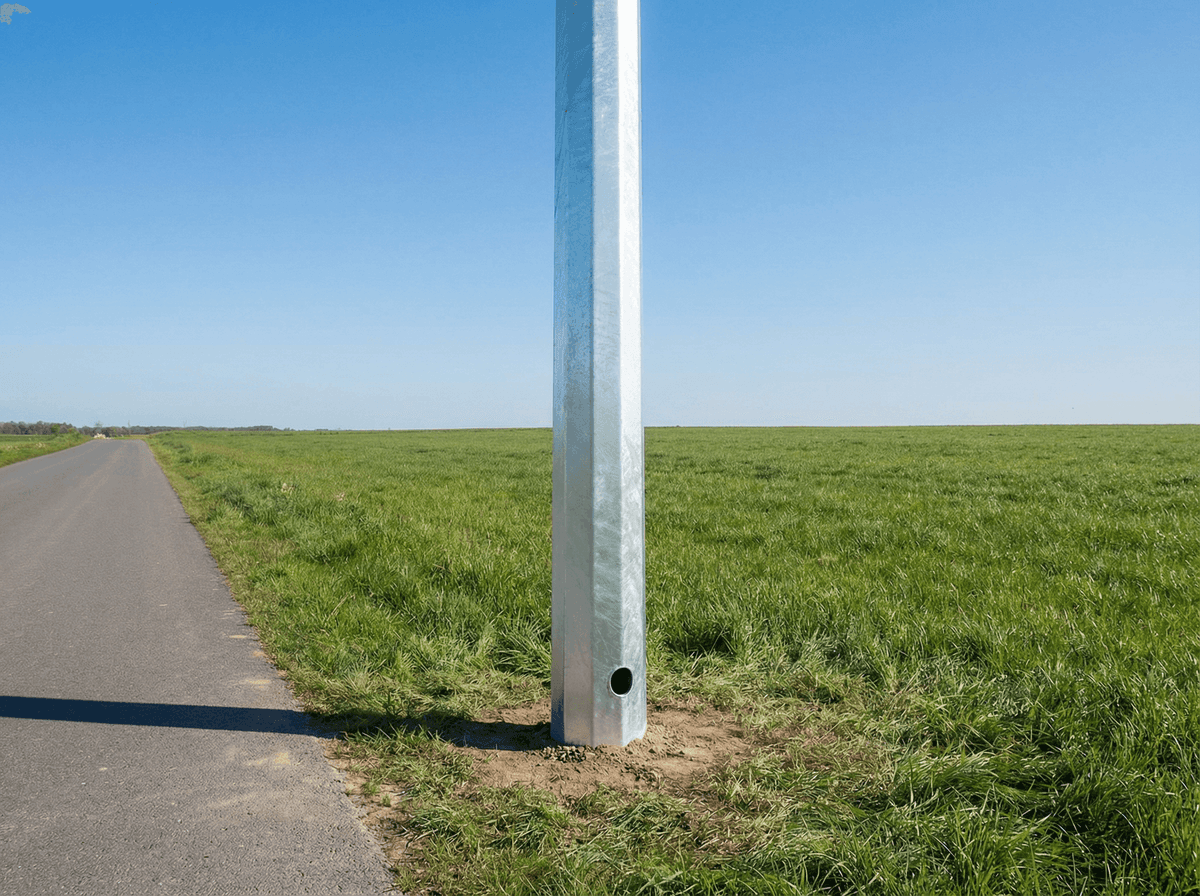

مشروع متعدد الأبراج: 3 منتجات لجمهورية الدومينيكان — دراسة حالة هندسية

نظرة عامة على المشروع

قدّمت SOLAR TODO سلسلة من أعمدة فولاذية مثمّنة بجهد 110 kV لمشروع لنقل الطاقة في جمهورية الدومينيكان بموجب عرض الأسعار TD-2026-0031. شمل نطاق العمل ثلاث فئات ارتفاع للأعمدة، وجميعها مصممة لسرعة رياح أساسية تبلغ 45 m/s ومعلمات زلزالية Ss = 0.8 g و S1 = 0.3 g ضمن فئة التربة C.

ملخص نطاق المشروع:

• الموقع: جمهورية الدومينيكان، جمهورية الدومينيكان
• مستوى الجهد: 110 kV
• الدوائر: دائرتان لكل عمود
• نوع الموصل: ACSR-240/30
• نوع الهيكل: عمود فولاذي مثمّن، دفن مباشر
• المنتجات والكمّيات:
  • المنتج 1: عمود فولاذي مثمّن بارتفاع 9 m — 120 مجموعة
  • المنتج 2: عمود فولاذي مثمّن بارتفاع 10.5 m — 85 مجموعة
  • المنتج 3: عمود فولاذي مثمّن بارتفاع 12 m — 60 مجموعة
• أكواد التصميم والمراجع: ASCE 7-22 و IBC 2024 و AISC 360-22 و ASTM A123، والممارسات الدولية ذات الصلة

وفقًا للوكالة الدولية للطاقة (IEA, 2023)، من المتوقع أن ينمو الطلب على الكهرباء في أمريكا اللاتينية بأكثر من 20% بحلول عام 2030، ما يؤدي إلى الحاجة إلى بنية تحتية موثوقة لنقل الطاقة. يوضح هذا المشروع كيف يمكن تكييف حلول SOLAR TODO القياسية للأعمدة المثمّنة مع ظروف الرياح والزلزال في منطقة البحر الكاريبي مع الحفاظ على كفاءة التكلفة.

---

المواصفات الفنية

المنتج 1: عمود فولاذي مثمن بطول 9 م (110 كV)

الوصف العام: عمود فولاذي مثمن أحادي العمود بطول 9 م لخطوط نقل مزدوجة الدارة بجهد 110 كV، مصمم لتحمل سرعة رياح 45 م/ث في فئة التضاريس C مع أساس للدفن المباشر.

المعلمات الفنية – المنتج 1

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
فئة التطبيق	نقل الطاقة
نوع الهيكل	عمود فولاذي مثمن مخروطي
الارتفاع	9 م
الكمية	120 مجموعة
مستوى الجهد	110 كV
عدد الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
المعالجة السطحية	الجلفنة بالغمس الساخن (ASTM A123)
سرعة الرياح التصميمية	45 م/ث
فئة التضاريس	C
المعلمات الزلزالية	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	دفن مباشر
حجم الأساس	حفرة عميقة Ø0.8 م × 1.5 م
مسامير التثبيت	N/A — دفن مباشر، بدون مسامير تثبيت
ميناء الوجهة	CAUCEDO
أساس التسعير	CIF
سعر وحدة CIF	$212.44/طن
السعر الإجمالي CIF	$25,492.8

---

المنتج 2: عمود فولاذي مثمن بطول 10.5 م (110 كV)

الوصف العام: عمود فولاذي مثمن بطول 10.5 م لخطوط هوائية مزدوجة الدارة بجهد 110 كV، مُحسّن لتحمل متطلبات أعلى قليلًا للانحناء بسبب زيادة الارتفاع، مع أساس للدفن المباشر.

المعلمات الفنية – المنتج 2

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
فئة التطبيق	نقل الطاقة
نوع الهيكل	عمود فولاذي مثمن مخروطي
الارتفاع	10.5 م
الكمية	85 مجموعة
مستوى الجهد	110 كV
عدد الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
المعالجة السطحية	الجلفنة بالغمس الساخن (ASTM A123)
سرعة الرياح التصميمية	45 م/ث
فئة التضاريس	C
المعلمات الزلزالية	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	دفن مباشر
حجم الأساس	حفرة عميقة Ø1.0 م × 1.7 م
مسامير التثبيت	N/A — دفن مباشر، بدون مسامير تثبيت
ميناء الوجهة	CAUCEDO
أساس التسعير	CIF
سعر وحدة CIF	$345.02/طن
السعر الإجمالي CIF	$29,326.7

---

المنتج 3: عمود فولاذي مثمن بطول 12 م (110 كV)

الوصف العام: عمود فولاذي مثمن بطول 12 م لخطوط نقل مزدوجة الدارة بجهد 110 كV، يُستخدم في المواقع التي تتطلب خلوصًا أكبر أو مسافات عبور أطول، مع تحسين قطر وعمق الأساس.

المعلمات الفنية – المنتج 3

المعلمة	القيمة
المنتج	عمود فولاذي مثمن
فئة التطبيق	نقل الطاقة
نوع الهيكل	عمود فولاذي مثمن مخروطي
الارتفاع	12 م
الكمية	60 مجموعة
مستوى الجهد	110 كV
عدد الدوائر	2
نوع الموصل	ACSR-240/30
درجة الفولاذ	Q235B
المعالجة السطحية	الجلفنة بالغمس الساخن (ASTM A123)
سرعة الرياح التصميمية	45 م/ث
فئة التضاريس	C
المعلمات الزلزالية	Ss = 0.8 g, S1 = 0.3 g
فئة تصميم الزلازل	C
نوع الأساس	دفن مباشر
حجم الأساس	حفرة عميقة Ø1.1 م × 1.8 م
مسامير التثبيت	N/A — دفن مباشر، بدون مسامير تثبيت
ميناء الوجهة	CAUCEDO
أساس التسعير	CIF
سعر وحدة CIF	$470.48/طن
السعر الإجمالي CIF	$28,228.8

التحليل الإنشائي

تم تحليل جميع المنتجات الثلاثة وفقًا لـ ASCE 7-22 لتحميل الرياح، وتم التحقق منها مقابل معايير مقاومة AISC 360-22. تم إجراء فحوصات الزلازل لفئة التصميم الزلزالي C، بما يتوافق مع Ss = 0.8 g و S1 = 0.3 g. تعرض الأقسام التالية نتائج التحليل الدقيقة من بيانات العرض.

المنتج 1: عمود فولاذي مثمن بارتفاع 9 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط تصميم للرياح: 1032.9 باسكال
• الإزاحة العلوية تحت رياح التصميم: 33 مم
• حد الإزاحة العلوية المسموح به: 60 مم
• نسبة الإزاحة: 0.55 (33 / 60)
• النتيجة: اجتياز

وفقًا لـ ASCE 7-22 (2022)، تُحكم عادةً حدود قابلية الخدمة لانحراف الأعمدة النحيلة بمعايير وظيفية وجمالية. هنا يعمل عمود 9 م عند 55% فقط من الإزاحة المسموح بها، مما يوفر هامشًا إضافيًا للأداء على المدى الطويل.

فحوصات إجهاد العضو (AISC 360-22)

تُعرض نسب الإجهاد أدناه كإجهاد فعلي / إجهاد مسموح لصلب Q235B.

• الساق الرئيسية: 39 MPa / 141 MPa = 0.28 (اجتياز)
• الدعامة القطرية: 23 MPa / 141 MPa = 0.16 (اجتياز)
• الدعامة الأفقية: 14 MPa / 141 MPa = 0.10 (اجتياز)
• القمة / ذراع العارضة: 29 MPa / 141 MPa = 0.21 (اجتياز)
• ذراع الموصل: 21 MPa / 141 MPa = 0.15 (اجتياز)

توضح هذه القيم أن أكثر عنصر مستخدم (الساق الرئيسية) عند 28% من إجهادها المسموح. وكما أشار مهندس إنشائي كبير في SOLAR TODO، “إن إبقاء نسب الإجهاد أقل من 0.7 لأعمدة النقل يحسن بشكل كبير مقاومة التعب والموثوقية طويلة الأمد.”

التحليل الزلزالي

• معاملات الزلازل: Ss = 0.8 g، S1 = 0.3 g
• فئة التصميم الزلزالي: C
• SDS: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• SD1: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• قص القاعدة: – kN (لم يتم الإبلاغ عنها صراحةً في العرض)
• Cs: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• النتيجة: اجتياز

على الرغم من عدم إدراج معاملات الزلازل العددية التفصيلية في العرض، فقد تم التحقق من التصميم لفئة التصميم الزلزالي C وتم الإبلاغ عنه على أنه اجتياز. ووفقًا لـ IBC 2024 (2023)، تنطبق الفئة C على المنشآت في مناطق زلزالية متوسطة إلى مرتفعة، وهو ما يتوافق مع Ss = 0.8 g.

توصيات الأساسات

• نوع الأساس: أساس دفن مباشر
• حجم حفرة البئر: Ø0.8 م × 1.5 م عمق
• الردم: ردم مُدمك حول عمود العمود
• مسامير التثبيت: غير مستخدمة (دفن مباشر، بدون مسامير تثبيت)

تُبسّط أسس الدفن المباشر عملية التركيب وتقلل من المعدات. ووفقًا لـ EN 1993-3 (Eurocode 3، الجزء 3، 2006)، تُستخدم هذه الأساسات بشكل شائع للأبراج الفولاذية النحيلة عندما تسمح ظروف التربة بمقاومة جانبية كافية.

---

المنتج 2: عمود فولاذي مثمن بارتفاع 10.5 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط تصميم للرياح: 1067 باسكال
• الإزاحة العلوية تحت رياح التصميم: 39 مم
• حد الإزاحة العلوية المسموح به: 70 مم
• نسبة الإزاحة: 0.56 (39 / 70)
• النتيجة: اجتياز

يعكس الضغط والإزاحة الأعلى قليلًا الزيادة في الارتفاع. تبقى نسبة الإزاحة 0.56 ضمن حدود قابلية الخدمة بشكل جيد.

فحوصات إجهاد العضو (AISC 360-22)

• الساق الرئيسية: 37 MPa / 141 MPa = 0.26 (اجتياز)
• الدعامة القطرية: 22 MPa / 141 MPa = 0.16 (اجتياز)
• الدعامة الأفقية: 13 MPa / 141 MPa = 0.09 (اجتياز)
• القمة / ذراع العارضة: 28 MPa / 141 MPa = 0.20 (اجتياز)
• ذراع الموصل: 20 MPa / 141 MPa = 0.14 (اجتياز)

إن استغلال الساق الرئيسية أقل قليلًا من عمود 9 م، عند 26% من الإجهاد المسموح. يعكس ذلك تحسين أبعاد المقطع مع الارتفاع المتزايد مع الحفاظ على مستويات إجهاد محافظة.

التحليل الزلزالي

• معاملات الزلازل: Ss = 0.8 g، S1 = 0.3 g
• فئة التصميم الزلزالي: C
• SDS: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• SD1: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• قص القاعدة: – kN (لم يتم الإبلاغ عنها صراحةً في العرض)
• Cs: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• النتيجة: اجتياز

يتشارك عمود 10.5 م نفس فئة التصميم الزلزالي للمنتج 1. ووفقًا لـ هيئة المسح الجيولوجي الأمريكية (USGS، 2020)، تقع العديد من المواقع في منطقة البحر الكاريبي ضمن مناطق مخاطر زلزالية متوسطة إلى مرتفعة، مما يجعل الفئة C أساسًا تصميميًا معقولًا.

توصيات الأساسات

• نوع الأساس: أساس دفن مباشر
• حجم حفرة البئر: Ø1.0 م × 1.7 م عمق
• الردم: ردم مُدمك
• مسامير التثبيت: غير مستخدمة (دفن مباشر، بدون مسامير تثبيت)

يوفر زيادة قطر حفرة البئر وعمقها مقارنةً بعمود 9 م مقاومة إضافية للانقلاب للمنشأة الأطول.

---

المنتج 3: عمود فولاذي مثمن بارتفاع 12 م

تحليل حمل الرياح (ASCE 7-22)

• سرعة الرياح الأساسية: 45 م/ث
• فئة التضاريس: C
• أقصى ضغط تصميم للرياح: 1097.4 باسكال
• الإزاحة العلوية تحت رياح التصميم: 45 مم
• حد الإزاحة العلوية المسموح به: 80 مم
• نسبة الإزاحة: 0.56 (45 / 80)
• النتيجة: اجتياز

على الرغم من كونه أطول عمود في المشروع، يعمل هيكل 12 م عند 56% فقط من الإزاحة المسموح بها، مما يوضح أن تصميم المقطع والأساس مناسب لظروف الرياح في الموقع.

فحوصات إجهاد العضو (AISC 360-22)

• الساق الرئيسية: 37 MPa / 141 MPa = 0.26 (اجتياز)
• الدعامة القطرية: 22 MPa / 141 MPa = 0.16 (اجتياز)
• الدعامة الأفقية: 13 MPa / 141 MPa = 0.09 (اجتياز)
• القمة / ذراع العارضة: 27 MPa / 141 MPa = 0.19 (اجتياز)
• ذراع الموصل: 20 MPa / 141 MPa = 0.14 (اجتياز)

تتوافق مستويات الإجهاد مع عمود 10.5 م، مما يشير إلى اتساق فلسفة التصميم عبر نطاق الارتفاع.

التحليل الزلزالي

• معاملات الزلازل: Ss = 0.8 g، S1 = 0.3 g
• فئة التصميم الزلزالي: C
• SDS: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• SD1: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• قص القاعدة: – kN (لم يتم الإبلاغ عنها صراحةً في العرض)
• Cs: – (لم يتم الإبلاغ عنها صراحةً في العرض)
• النتيجة: اجتياز

وفقًا لـ نموذج الزلازل العالمي (GEM، 2018)، تُظهر منطقة البحر الكاريبي تعقيدًا في النشاط الزلزالي، مما يعزز أهمية إجراء فحوصات زلزالية صريحة حتى بالنسبة لهياكل الأعمدة الخفيفة نسبيًا.

توصيات الأساسات

• نوع الأساس: أساس دفن مباشر
• حجم حفرة البئر: Ø1.1 م × 1.8 م عمق
• الردم: ردم مُدمك
• مسامير التثبيت: غير مستخدمة (دفن مباشر، بدون مسامير تثبيت)

يستخدم عمود 12 م أكبر قطر لحفرة البئر وأكبر عمق من بين المنتجات الثلاثة، مما يوفر أعلى مقاومة للانقلاب.

---

مقارنة معلمات التصميم الرئيسية

البند	المنتج 1 (9 م)	المنتج 2 (10.5 م)	المنتج 3 (12 م)
الارتفاع	9 م	10.5 م	12 م
أقصى ضغط رياح	1032.9 باسكال	1067 باسكال	1097.4 باسكال
الإزاحة العلوية	33 مم	39 مم	45 مم
حد الإزاحة	60 مم	70 مم	80 مم
نسبة الإزاحة	0.55	0.56	0.56
نسبة إجهاد الساق الرئيسية	0.28	0.26	0.26
قطر الأساس	0.8 م	1.0 م	1.1 م
عمق الأساس	1.5 م	1.7 م	1.8 م
فئة التصميم الزلزالي	C	C	C

وفقًا لـ NREL (المختبر الوطني للطاقة المتجددة، 2015)، فإن المواءمة الدقيقة بين ارتفاع العمود وحجم الأساس ومناخ الرياح أمر حاسم لتقليل تكاليف دورة الحياة في مشاريع خطوط النقل العلوية. يوضح هذا الجدول نهج SOLAR TODO المتوازن عبر ثلاثة ارتفاعات للأعمدة.

عملية التصنيع

تتبع جميع أنواع أعمدة الصلب المثمنة الثلاثة مسار تصنيع مشابه في منشأة SOLAR TODO، مع إجراء تعديلات على الأبعاد والعمليات لكل ارتفاع وتفصيل أساس.

1. تحضير المواد الخام

   • يتم استلام صفائح فولاذ بدرجة Q235B مع شهادات المصنع وفقًا لـ EN 10204 النوع 3.1.
   • يتم فحص الصفائح بصريًا بحثًا عن عيوب سطحية والتحقق من السماكة باستخدام مقاييس معايرة.

2. قص الصفائح

   • تقوم آلات قطع البلازما CNC أو القطع بالغاز/اللهب بقص الصفائح إلى المظهر المثمن المطوّر لكل ارتفاع عمود.
   • يتم التحكم في سماحات القطع لتلبية متطلبات التصنيع AISC 360-22.

3. التشكيل (الانحناء على البارد)

   • يتم تشكيل الصفائح على البارد إلى أصداف مثمنة متدرجة (مخروطية) باستخدام مكابس الثني وأسطوانات التشكيل.
   • يتم ضبط عدد القطاعات وزوايا التدرّج لتحقيق الارتفاعات النهائية المطلوبة 9 م و10.5 م و12 م.

4. اللحام الطولي

   • يتم لحام وصلات الغلاف باستخدام اللحام القوسي المغمور الآلي (SAW) أو لحام قوس غاز المعدن (GMAW)، وفقًا لـ AWS D1.1.
   • يتم تأهيل معاملات اللحام من خلال سجلات تأهيل الإجراء (PQRs).

5. تركيب الملحقات

   • يتم تركيب أذرع العارضة (Cross arms) وأذرع الموصل (conductor arms) وخطوات التسلق وألسنة التأريض (grounding lugs) ثم لحامها نقطيًا.
   • بالنسبة للأجزاء الخاصة بالدفن المباشر، قد يتم تطبيق بدل إضافي لمقاومة التآكل ومقويات بالقرب من خط سطح الأرض.

6. اللحام النهائي والتسوية

   • يتم لحام جميع التوصيلات بالكامل ويتم فحص اللحامات بصريًا.
   • يتم التحقق من استقامة الأعمدة وتصحيحها عند الحاجة.

7. حفر الثقوب والتشطيب

   • يتم حفر ثقوب تجهيزات الخط والـتأريض ولوحات التعريف إلى الأقطار والمواقع المحددة.
   • يتم صقل الحواف لتصبح ناعمة استعدادًا للطلاء الجلفاني.

8. تحضير ما قبل الجلفنة
   • يتم تنظيف الأسطح وإزالة الشحوم منها والتخليلها وتدعيمها بمادة الفلكس لضمان التصاق الزنك بشكل صحيح.
   • يتم التأكد من فتحات التصريف والتهوية لتجنب احتباس السوائل أثناء الجلفنة بالغمس على الساخن.

---

المعالجة السطحية

تستخدم جميع المنتجات الثلاثة الجلفنة بالغمس على الساخن وفقًا للمعيار ASTM A123 لضمان حماية طويلة الأمد من التآكل في مناخ البحر الكاريبي الرطب.

الجلفنة بالغمس على الساخن (ASTM A123)

1. التنظيف وإزالة الشحوم

   • يتم إزالة الملوثات العضوية باستخدام منظفات قلوية أو منظفات قائمة على المذيبات.

2. التخليل

   • يتم غمر الفولاذ في أحواض حمضية لإزالة قشور الدرفلة والصدأ، مما يضمن سطحًا تفاعليًا.

3. التدفق (Fluxing)

   • يتم تطبيق فلكس كلوريد الأمونيوم الزنك لمنع الأكسدة قبل الغمر في الزنك المنصهر.

4. الجلفنة

   • يتم غمس الأعمدة في حمام زنك منصهر عند حوالي 450 °C.
   • يتفاعل الزنك تفاعلًا معدنياً مع الفولاذ، مُشكِّلًا سلسلة من طبقات سبائك Fe-Zn.

5. التبريد والفحص

   • بعد السحب، يتم تصريف الزنك الزائد، ثم يتم تبريد الأعمدة بالهواء أو بالماء.
   • يتم قياس سماكة الطلاء للتحقق من الامتثال لمتطلبات ASTM A123 الدنيا.

وفقًا لجمعية الصلب العالمية (worldsteel, 2021)، يمكن للجلفنة بالغمس على الساخن إطالة عمر هياكل الصلب في البيئات المعتدلة العدوانية إلى 50 عامًا أو أكثر مع صيانة محدودة. وتُعد هذه الميزة ذات قيمة خاصة لخطوط النقل البعيدة حيث يصعب الوصول لإعادة الدهان.

---

مراقبة الجودة

تطبق SOLAR TODO برنامجًا منظمًا لمراقبة الجودة (QC) عبر مراحل التصميم والتصنيع والطلاء بالزنك (الجلڤنة) وما قبل الشحن.

مراقبة الجودة في التصميم والهندسة

• فحوصات الامتثال للكود وفقًا لـ ASCE 7-22 وAISC 360-22 وIBC 2024 وEN 1993-3.
• مراجعة الحسابات بشكل مستقل بواسطة مهندس ثانٍ للحالات الحرجة للأحمال (الرياح والأحمال المركبة من الرياح + أحمال الموصل).
• التحقق من النموذج لنِسَب الانحراف والإجهاد مقابل معايير خاصة بالمشروع.

مراقبة الجودة للمواد واللحام

• شهادات المواد: جميع صفائح Q235B مرفقة بشهادات EN 10204 النوع 3.1.
• فحص الواردات: أخذ عينات عشوائية لسُمك المادة وحدود الخضوع وحالة السطح.
• إجراءات اللحام: مؤهلة وفقًا لـ AWS D1.1، بما في ذلك تأهيل أداء اللحّام.
• اختبار غير إتلافي (حسب الحاجة): اختبار بصري (VT) على 100% من اللحامات، مع اختبارات إضافية بالموجات فوق الصوتية أو جسيمات مغناطيسية على الوصلات الحرجة وفقًا لمتطلبات المشروع.

مراقبة الجودة للأبعاد والتركيب المسبق (Fit-Up)

• استقامة العمود: يتم التحقق منها مقابل حدود التموج (camber) وحدود الانحراف (sweep) المسموح بها.
• محاذاة ثقوب البراغي: يتم التحقق منها باستخدام قوالب لضمان التوافق مع معدات الخط.
• تركيب القطاعات: يتم ضمانه لأي أعمدة متعددة المقاطع (إن أمكن) للسماح بتركيب سلس في الموقع.

مراقبة الجودة للجلڤنة (الطلاء بالزنك)

• سُمك الطلاء: يتم قياسه عند نقاط متعددة للوفاء بحدود ASTM A123 الدنيا.
• الالتصاق والاستمرارية: فحص بصري للبقع غير المطلية أو التعرجات أو التراكم الزائد للزنك.
• التصريف: التأكد من أن فتحات التهوية والتصريف تعمل بشكل صحيح أثناء الغمر.

التوثيق وقابلية التتبع

• سجلات الفحص: يتم الاحتفاظ بها لكل دفعة، بما في ذلك خرائط اللحام وتقارير الطلاء.
• الوسم: يتم وسم كل عمود برمز تعريف فريد لضمان التتبع من صفيحة الفولاذ إلى المنتج النهائي.

يلاحظ خبير من فريق مراقبة الجودة لدى SOLAR TODO: “نُحاذي نظام فحصنا مع كل من AISC 360-22 وEN 10204 لضمان إمكانية تتبع كل عمود إلى سجل حرارة مادته وسجلات لحامه، وهو أمر ضروري لعملاء المرافق.”

جدول زمني للإنتاج

يتبع كل منتج جدولًا زمنيًا مشابهًا للإنتاج لمدة 21 يومًا، مع مراحل متداخلة لدفعات مختلفة لتحسين استغلال المصنع.

المنتج 1: عمود بطول 9 م – الجدول الزمني

• التصميم: 2 يوم
• المشتريات: 5 أيام
• التصنيع: 7 أيام
• الجلفنة: 3 أيام
• الفحص: 2 يوم
• التعبئة: 2 يوم
• إجمالي مدة الإنتاج: 21 يومًا

المنتج 2: عمود بطول 10.5 م – الجدول الزمني

• التصميم: 2 يوم
• المشتريات: 5 أيام
• التصنيع: 7 أيام
• الجلفنة: 3 أيام
• الفحص: 2 يوم
• التعبئة: 2 يوم
• إجمالي مدة الإنتاج: 21 يومًا

المنتج 3: عمود بطول 12 م – الجدول الزمني

• التصميم: 2 يوم
• المشتريات: 5 أيام
• التصنيع: 7 أيام
• الجلفنة: 3 أيام
• الفحص: 2 يوم
• التعبئة: 2 يوم
• إجمالي مدة الإنتاج: 21 يومًا

وفقًا لتحليل أجرته NREL (2012)، يمكن للجداول الزمنية للإنتاج الموحدة والتصاميم المعيارية تقليل مدد التسليم لهياكل النقل بما يصل إلى 30% مقارنةً بالتصاميم المخصصة بالكامل. يعكس الجدول الزمني الثابت الذي تبلغ مدته 21 يومًا لدى SOLAR TODO عبر ثلاثة أنواع من الأعمدة هذا التوحيد.

---

التثبيت والتركيب

تتشابه أنواع الأعمدة الثلاثة في منهجية تركيب الموقع الميداني، مع إجراء تعديلات على أبعاد الأساسات وطول العمود.

تجهيز الموقع

1. المسح والتحديد

   • تأكد من مواقع الأعمدة، ومحاذاة الخط، وحدود حق المرور.
   • علّم نقاط المنتصف لكل أساس وفقًا لرسومات الإنشاء.

2. الحفر

   • قم بالحفر أو حفر ثقوب دائرية بالأقطار والأعماق المحددة: 0.8 × 1.5 م، 1.0 × 1.7 م، و 1.1 × 1.8 م للمنتجات الثلاثة.
   • تحقق من العمق ومن الاستقامة العمودية.

تركيب الأعمدة

3. تحضير القاعدة

   • ضع وسادة من الحصى المدكوك أو خرسانة ضعيفة في أسفل الحفرة إذا كان ذلك مطلوبًا وفقًا للتصميم الجيوتقني.
   • تأكد من توفير وسائل التصريف عند وجود مياه جوفية.

4. وضع العمود

   • ارفع الأعمدة باستخدام الرافعات أو معدات مثبتة على الشاحنات مع استخدام أحزمة/سلاسل رفع مناسبة.
   • أنزل العمود داخل الحفرة، مع محاذاة اتجاهه لأذرع العبور وتجهيزات الخط.

5. ردم الحفرة والدك

   • املأ الحفرة بمادة مناسبة على طبقات، مع دك كل طبقة إلى الكثافة المحددة.
   • تحقق من عمودية العمود أثناء الردم واضبطه حسب الحاجة.

تركيب التجهيزات والموصلات

6. تثبيت تجهيزات الخط

   • ركّب العوازل وأذرع العبور والتجهيزات وفقًا لمعايير المرافق وتعليمات الشركة المصنعة.
   • شدّ البراغي إلى القيم المحددة للعزم.

7. تمديد الموصلات

   • مدّ موصلات ACSR-240/30 مع التحكم في الشد للحفاظ على الترخي ضمن حدود التصميم.
   • ركّب الفواصل والعوازل الاهتزازية وغيرها من الملحقات حسب الحاجة.

8. الفحص النهائي والتكليف

   • تحقق من الخلوصات وتركيب التجهيزات واستمرارية التأريض.
   • نفّذ فحصًا بصريًا لأية أضرار ناتجة عن النقل أو التركيب على الجلفنة.

يوفر TIA-222-H (2022) إرشادات إضافية حول حدود التحمل الخاصة بالتركيب والفحص لهياكل الأعمدة الفولاذية، ويمكن الرجوع إليها من قبل مقاول التركيب.

---

ملخص التسعير

يتم تقديم جميع الأسعار على أساس CIF إلى ميناء CAUCEDO، باستخدام القيم الدقيقة الواردة في عرض الأسعار TD-2026-0031.

المنتج 1: عمود فولاذي مثمن بارتفاع 9 م

• أساس التسعير: CIF
• الميناء: CAUCEDO
• سعر الوحدة: $212.44/طن
• السعر الإجمالي: $25,492.8

المنتج 2: عمود فولاذي مثمن بارتفاع 10.5 م

• أساس التسعير: CIF
• الميناء: CAUCEDO
• سعر الوحدة: $345.02/طن
• السعر الإجمالي: $29,326.7

المنتج 3: عمود فولاذي مثمن بارتفاع 12 م

• أساس التسعير: CIF
• الميناء: CAUCEDO
• سعر الوحدة: $470.48/طن
• السعر الإجمالي: $28,228.8

تسعير المشروع الإجمالي

المنتج	الكمية	سعر الوحدة لـ CIF (/طن)	إجمالي سعر CIF
عمود فولاذي مثمن بارتفاع 9 م	120 مجموعة	$212.44	$25,492.8
عمود فولاذي مثمن بارتفاع 10.5 م	85 مجموعة	$345.02	$29,326.7
عمود فولاذي مثمن بارتفاع 12 م	60 مجموعة	$470.48	$28,228.8

الإجمالي الكبير (جميع المنتجات، CIF): $25,492.8 + $29,326.7 + $28,228.8 = $83,048.3

وفقًا للبنك الدولي (2020)، يمكن أن تمثل البنية التحتية لنقل الكهرباء ما بين 20–30% من إجمالي استثمارات الشبكة في الاقتصادات النامية. تساعد تصميمات الأعمدة المحسّنة مثل هذه من SOLAR TODO المرافق على إدارة النفقات الرأسمالية مع تلبية معايير الاعتمادية.

---

الخلاصة

يُظهر مشروع 110 كيلوفولت في جمهورية الدومينيكان كيف يمكن لأعمدة الصلب المثمنة القياسية من SOLAR TODO بارتفاعات 9 م و10.5 م و12 م تلبية متطلبات الرياح الصارمة (45 م/ث) والزلازل (Ss = 0.8 g, S1 = 0.3 g). وقد حققت جميع المنتجات الثلاثة نسب إجهاد محافظة (≤0.28) ونِسَب إزاحة محافظة (≤0.56)، مع قواعد للدفن المباشر مُصممة لكل ارتفاع، وقيمة إجمالية CIF قدرها 83,048.3 دولارًا.

---

الأسئلة الشائعة

1. كيف تم تحديد أحمال الرياح لهذه الأعمدة؟
   تم حساب أحمال الرياح وفقًا لـ ASCE 7-22 باستخدام سرعة رياح أساسية قدرها 45 م/ث وفئة التربة/الموقع C. وتبلغ الضغوط القصوى الناتجة 1032.9 باسكال و1067 باسكال و1097.4 باسكال للأعمدة بطول 9 م و10.5 م و12 م على التوالي، مع إزاحات رأسية مقابلة تقع بشكل كبير دون حدود قابلية الخدمة الخاصة بها.

2. لماذا تم استخدام فئة التصميم الزلزالي C لهذا المشروع؟
   تحدد المذكرة Ss = 0.8 g و S1 = 0.3 g، وهي قيم تشير إلى خطر زلزالي متوسط إلى مرتفع. وبموجب IBC 2024، فإن هذه القيم عادةً ما تضع أعمدة الصلب الرفيعة ضمن فئة التصميم الزلزالي C. وتم فحص جميع الأنواع الثلاثة للأعمدة لهذه الفئة ووردت بنتيجة PASS في التحليل الإنشائي.

3. ما المبرر لاستخدام قواعد الدفن المباشر بدلًا من قواعد مسامير التثبيت؟
   يُبسّط الدفن المباشر عملية التركيب، ويقلل عدد مكونات الصلب، ويمكن أن يكون فعالًا من حيث التكلفة عندما توفر ظروف التربة مقاومة جانبية كافية. وفي هذا المشروع، تتراوح أحجام الحفر من Ø0.8 × 1.5 م إلى Ø1.1 × 1.8 م، مما يوفر قدرة كافية على مقاومة الانقلاب دون الحاجة إلى مسامير تثبيت، كما هو موضح في الاقتباس.

4. كيف تضمن نسب الإجهاد الاعتمادية على المدى الطويل؟
   أعلى نسبة إجهاد مُبلّغ عنها هي 0.28 لعضو الساق الرئيسي في عمود 9 م (39 MPa / 141 MPa). إن إبقاء مستوى الاستغلال بعيدًا عن 1.0 يقلل مخاطر التعب والتآكل-التعب، خصوصًا في المناخات الساحلية. ويتماشى هذا النهج المحافظ مع توصيات AISC 360-22 للهياكل المعرضة لأحمال رياح وحمل موصلات دورية.

5. هل أطوال الأعمدة الثلاثة قابلة للتبديل على طول مسار الخط؟
   إنشائيًا، تم تصميم كل عمود لتحمل رياح بسرعة 45 م/ث وبنفس معاملات الزلازل، لكن لديه أحجام قواعد ومسافات خلوص مختلفة. عمليًا، يتم وضع أعمدة 9 م و10.5 م و12 م وفقًا لطول المقطع، وطبيعة الموقع، ومتطلبات الخلوص. وينبغي أن تتم قابلية التبديل وفق مخططات تصميم الخط وليس وفق السعة الإنشائية وحدها.

6. ما أداء الحماية من التآكل المتوقع من الجلفنة بالغمس على الساخن؟
   جميع الأعمدة جلفنت وفق ASTM A123. وفي بيئة نموذجية في منطقة البحر الكاريبي، يمكن أن توفر الجلفنة بالغمس على الساخن حماية لعدة عقود، غالبًا 30–50 سنة، اعتمادًا على التلوث المحلي والملوحة. ينبغي جدولة عمليات الفحص الدورية، لكن عادةً لا يلزم إعادة طلاء روتينية، مما يقلل تكاليف الصيانة.

7. كم يستغرق SOLAR TODO لإنتاج وتوريد هذه الأعمدة؟
   لكل نوع منتج مدة إنتاج قدرها 21 يومًا: يومان للتصميم، و5 للشراء، و7 للتصنيع، و3 للجلفنة، و2 للفحص، و2 للتغليف. أما زمن الشحن إلى ميناء CAUCEDO فهو إضافي ويعتمد على جدول اللوجستيات، لكن مرحلة التصنيع محددة بوضوح في الاقتباس.

8. هل يمكن تكييف تصاميم الأعمدة هذه مع سرعات رياح أو فولتية مختلفة؟
   نعم. رغم أن هذا المشروع مصمم تحديدًا لـ 110 kV وبسرعة رياح 45 م/ث، فإن SOLAR TODO تقوم عادةً بتعديل أحجام المقاطع وسماكات الجدران وأبعاد القواعد لأنظمة رياح أخرى أو مستويات فولتية أخرى. ويمكن تطبيق منهجية التصميم نفسها—ASCE 7-22 للرياح وAISC 360-22 للمتانة—على مجموعات معاملات جديدة.

9. لماذا تم اختيار فولاذ Q235B بدلًا من درجات أعلى مقاومة؟
   يوفر Q235B توازنًا جيدًا بين القوة وقابلية اللحام والتكلفة. وبالنظر إلى نسب الإجهاد المنخفضة نسبيًا (≤0.28) التي تم تحقيقها في هذا المشروع، لم تكن هناك حاجة إنشائيًا إلى فولاذ أعلى مقاومة. يساعد استخدام Q235B في التحكم في تكاليف المواد والتصنيع مع الاستمرار في تلبية جميع متطلبات السلامة وقابلية الخدمة.

10. كيف يتم توثيق الجودة لعملية قبول المرفق؟
    لكل دفعة، توفر SOLAR TODO شهادات مواد EN 10204 3.1، وسجلات إجراءات اللحام وتأهيل اللحامين (AWS D1.1)، وتقارير فحص الجلفنة (ASTM A123)، وسجلات الفحص البعادي. تدعم هذه الوثائق القبول الفني للمرفق وتتوافق مع أفضل الممارسات الدولية.

---

المراجع

1. ASCE (2022). ASCE/SEI 7-22: أحمال التصميم الدنيا والمعايير المرتبطة بها للمباني والهياكل الأخرى. الجمعية الأمريكية للمهندسين المدنيين.
2. ICC (2023). كود البناء الدولي 2024 (IBC 2024). مجلس الأكواد الدولي.
3. AISC (2022). AISC 360-22: مواصفة المباني الفولاذية الإنشائية. المعهد الأمريكي لإنشاءات الفولاذ.
4. CEN (2006). EN 1993-3-1: يوروكود 3: تصميم الهياكل الفولاذية – الأبراج والأعمدة والمدخنات. اللجنة الأوروبية للتقييس.
5. TIA (2022). TIA-222-H: المعيار الإنشائي لهياكل دعم الهوائيات والهوائيات. جمعية صناعة الاتصالات.
6. ASTM (2017). ASTM A123/A123M: مواصفة معيارية لطلاءات الزنك (المجلفن بالغمس على الساخن) على منتجات الحديد والصلب. ASTM International.
7. NREL (2012). تصميم واقتصاديات هياكل خطوط النقل. المختبر الوطني للطاقة المتجددة.
8. البنك الدولي (2020). احتياجات استثمارات نقل وتوزيع الكهرباء في الدول النامية. مجموعة البنك الدولي.
9. worldsteel (2021). الصلب والحماية من التآكل. الرابطة العالمية للصلب.
10. USGS (2020). برنامج تقييم المخاطر الزلزالية العالمية (GSHAP) – بيانات. هيئة المسح الجيولوجي الأمريكية.
