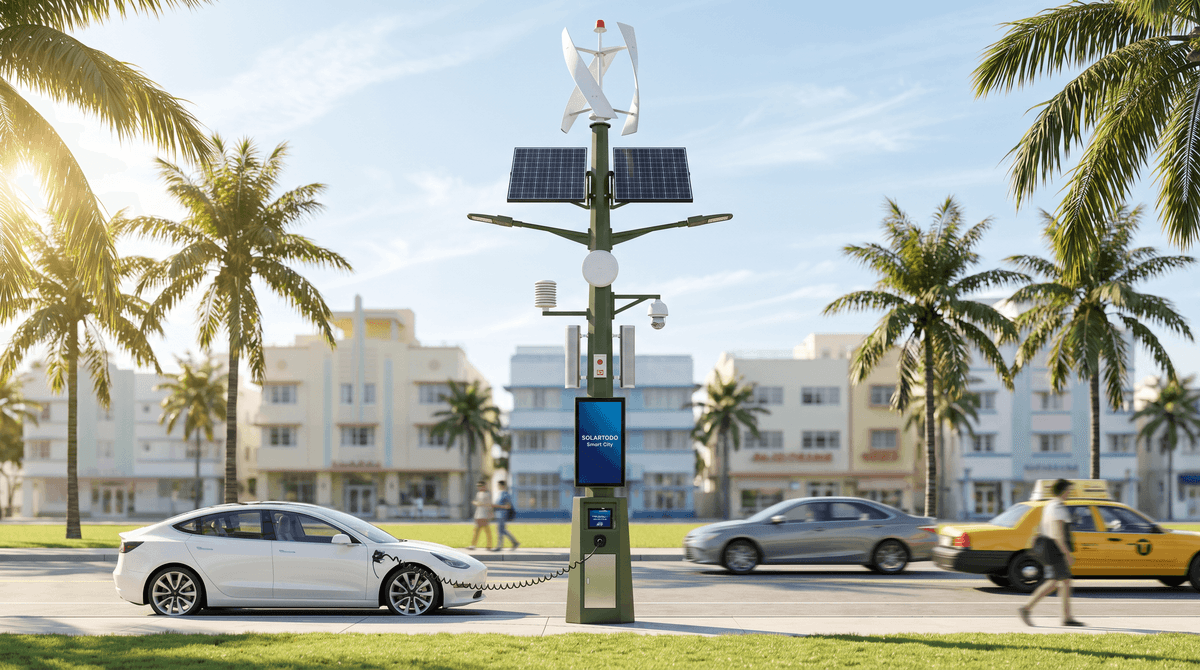

نشر 141 وحدة من إنارة الشوارع الذكية في سان سلفادور، السلفادور، مع أعمدة هجينة بارتفاع 11m مدمجة فيها شحن مركبات كهربائية بقدرة 7kW

الملخص

قامت عملية النشر في سان سلفادور هذه بتركيب 141 وحدة من وحدات إنارة الشوارع الذكية SOLAR TODO على أعمدة هجينة بارتفاع 11m، مع تباعد 35m بين كل عمود، وذلك عبر دمج إضاءة LED بقوة 2×80W، وشحن مركبات كهربائية EV مزدوجة بقدرة 7kW، وشاشة عرض P5 بقياس 1280×2560mm ضمن هيكل فولاذي واحد متصل.

النقاط الرئيسية

• تم نشر 141 وحدة من مصابيح الشوارع الذكية SOLAR TODO في جميع أنحاء سان سلفادور باستخدام أعمدة فولاذية مخروطية مثمنة بارتفاع 11m، مع قطر قاعدة 45cm وقطر علوي 15cm.
• يدمج كل عمود وحدتين إنارتين LED بقدرة 80W×2 على ذراعين مزدوجين بطول 1.5m مع ميل +8°، لتوفير إضاءة بدرجة لون 4000K وبكفاءة 150 lm/W.
• يشكل الجزء السفلي البالغ 2.2m من كل عمود خزانة شحن المركبات الكهربائية نفسها، حيث تضم شاحن AC مزدوج المسدس بقدرة 7kW مع موصلين من النوع 2×2 وOCPP 1.6J.
• تجمع البنية الهجينة للتوليد الذاتي للطاقة بين توربين رياح عمودي من نوع Darrieus H-type VAWT بقدرة 500W، ولوحين أحاديي البلورة بقدرة 100W×2 بزاوية ميل 15°، وبطارية LFP بسعة 5kWh مع MPPT.
• تشمل معدات السلامة العامة كاميرا مصغرة PTZ بزاوية 360° مع تكبير 20x ومدى IR يبلغ 100m، بالإضافة إلى زر SOS بنقرة واحدة، وجهاز اتصال داخلي ثنائي الاتجاه، وعمود صوتي IP بقدرة 30W.
• يتم بناء الاتصال حول نقاط وصول WiFi 6 المثبتة على ارتفاع 8.7m، مع دعم 256 جهازًا والقدرة على الوصول إلى 1.8Gbps لكل مجموعة أعمدة.
• تتضمن كل وحدة شاشة LED عمودية من طراز P5 بقياس 1280×2560mm مع سطوع يتجاوز 5000 cd/m² ومحتوى علامة تجارية ثابت: “SOLARTODO Smart City.”
• يتبع النشر المعايير IEC 60598 وGB/T 37024 وIEC 62196-2، بما يدعم الإضاءة البلدية والاتصالات والاستجابة للطوارئ والشحن على جانب الرصيف ضمن أصل واحد.

خلفية المشروع

طلبت سان سلفادور إجراء ترقية شاملة للبنية التحتية للطرق متعددة الوظائف عبر ممرات حضرية كثيفة، حيث تتنافس الإضاءة والسلامة العامة والاتصال وإتاحة خدمات المرافق على جانب الرصيف ضمن مساحة محدودة لحق المرور، مما يجعل تجميع الأعمدة أكثر عملية من إضافة خزائن منفصلة على جانب الطريق.

تواجه سان سلفادور تحدًا بلديًا مألوفًا في أمريكا اللاتينية: غالبًا ما تخدم أعمدة الإضاءة القديمة غرضًا واحدًا فقط، بينما يحتاج مشغلو المدينة إلى المراقبة والاتصال العام وإتاحة الإنترنت وشحن المركبات الكهربائية في الشوارع نفسها. وفي الممرات المركزية والأحياء التجارية المختلطة، قد يؤدي إضافة منصات شحن منفصلة وأعمدة كاميرات وأبراج أنظمة الإذاعة العامة ولافتات رقمية إلى زيادة التشوّه البصري وتعقيد الأعمال المدنية. وبالنسبة لهذا المشروع، تمثّل متطلب الجهة الحكومية في تقليل عدد الأجهزة على جانب الطريق مع زيادة كثافة المرافق لكل عمود.

وفقًا للبنك الدولي (2023)، فإن المدن التي تستثمر في البنية التحتية الحضرية المتكاملة تُحسّن كفاءة الخدمة عبر تجميع الأصول وتقليل مسؤوليات الصيانة المتجزئة. ووفقًا للوكالة الدولية للطاقة (2024)، لا تزال رؤية الشحن العام وإمكانية الوصول إليه عوائق حاسمة أمام اعتماد المركبات الكهربائية في الأسواق الحضرية الناشئة. وفي سان سلفادور، يتعاظم هذا التحدي بسبب الأرصفة الضيقة وظروف حركة المرور المختلطة والحاجة إلى معدات مقاومة للعوامل البيئية في الأماكن العامة.

كانت السلامة العامة دافعًا آخر. ووفقًا للاتحاد الدولي للاتصالات (ITU) (2023)، تعتمد منصات المدن الذكية بشكل متزايد على أجهزة متصلة بالحافة مثل الكاميرات وأجهزة الاستشعار واتصالات الطوارئ لتحسين استجابة البلديات. لذلك، تمحور نشر سان سلفادور حول بنية واحدة لـ Smart Streetlight يمكنها دمج الإضاءة والمراقبة والمساعدة في حالات الطوارئ والعرض الرقمي للمعلومات والشحن دون إدخال أعمدة فولاذية منفصلة كل بضعة أمتار.

وبما أن SOLAR TODO صممت آلية النشر، لم يكن التركيز على إضافة المزيد من الأجهزة إلى الشارع، بل على جعل عمود واحد يؤدي عمل عدة وظائف. وقد اتسق هذا النهج الذي تقوده المنتجات مع الاحتياج العملي للمدينة لواجهات تركيب أبسط وأساسات أقل ومشهد شارع أنظف.

نظرة عامة على الحل

قدّمت SOLAR TODO ‏141 وحدة من وحدات إنارة الشوارع الذكية الهجينة في سان سلفادور، تم تصنيع كل وحدة حول عمود فولاذي مثمّن الأضلاع بارتفاع 11m مع شحن مدمج بقدرة 7kW، وإضاءة LED إجمالية 160W، وWiFi 6، ومراقبة PTZ، وإنتركم طوارئ SOS، وشاشة LED من الفئة P5.

اعتمدت التهيئة المُنشرَة المنصة SOLAR TODO Smart Streetlight الخاصة بالمشروع مع بنية هجينة مخصّصة تم تحديدها داخليًا باسم hybrid12. تم تصنيع جميع الوحدات الـ 141 بأعمدة فولاذية أصلية مطلية باللون الفضي الرمادي ومجلفنة بالغمس على الساخن، مع مقطع جانبي مخروطي مثمّن الأضلاع من 45cm عند القاعدة إلى 15cm عند القمة. تم توحيد المسافات عند 35m لإنشاء تغطية مستمرة للممرات مع الحفاظ على إمكانية الوصول لأعمال الصيانة والشحن.

كانت إحدى السمات الهندسية الحاسمة لهذا النشر هي تصميم العمود كونه شاحنًا. إن الجزء السفلي بطول 2.2m من العمود ليس خزانة منفصلة مثبتة بالبراغي على الهيكل؛ بل هو خزانة شحن مركبة كهربائية (EV) نفسها، ملحومة بسلاسة في جسم فولاذي واحد متصل. خفّض هذا التصميم المتكامل عدد المكونات على جانب الطريق، وحسّن التوحيد البصري، وتجنّب عقوبة المساحة المرتبطة بقاعدات الشاحن المستقلة.

جمعت كل وحدة بين توربين رياح عمودي من نوع Darrieus H-type بقدرة 500W عند القمة، ولوحين شمسيين أحاديي البلورة عميقيي السواد بقدرة 100W لكل منهما، مثبتين في منتصف العمود على دعامات متناظرة على شكل A بين الشرق والغرب بزاوية ميل 15°، بالإضافة إلى ربط احتياطي مع الشبكة. تتم معالجة تخزين الطاقة بواسطة بطارية LFP سعة 5kWh داخل قسم القاعدة مع تحكم MPPT. وعلى الرغم من أن النظام هجين ذاتي التغذية، بقي هدف النشر هو أداء منتج Smart Streetlight نفسه: الإضاءة، والشحن، والاتصالات، والسلامة، والعرض الرقمي في أصل حضري واحد.

وفقًا لـ IRENA (2023)، تستفيد أنظمة الطاقة الحضرية المعيارية من الجمع بين التوليد الموزع والتخزين والأحمال القابلة للتحكم، خاصةً عندما تكون استمرارية الخدمة أمرًا بالغ الأهمية. ووفقًا لـ NREL (2024)، يمكن أن يؤدي الشحن المتكامل على جانب الرصيف والبنية التحتية القائمة على أعمدة الإنارة إلى خفض تعقيد الموقع مقارنةً بتركيبات الشحن المنفصلة. وبالنسبة لسان سلفادور، ترجمت SOLAR TODO هذه القاعدة إلى صيغة قابلة للنشر ضمن مشهد بلدي للطرق.

المواصفات الفنية

اعتمدت عملية نشر إنارة الشوارع الذكية في سان سلفادور تكوينًا ثابتًا مكوّنًا من 141 وحدة، مع أعمدة هجينة بارتفاع 11m، ودمج شحن ثنائي المسدس بقدرة 7kW، ووسائط إنارة LED بقدرتين 2×80W، ومراقبة PTZ، وWiFi 6، وجهاز اتصال داخلي SOS، وشاشة عرض P5 بقياس 1280×2560mm.

• الكمية: 141 وحدة
• نوع العمود: عمود ذكي فولاذي مخروطي مثمن بارتفاع 11m
• قطر العمود: من القاعدة Ø45cm إلى القمة Ø15cm
• التشطيب: مجلفن بالغمس الساخن الأصلي بلون رمادي فضي
• هيكل العمود: الجزء السفلي 2.2m من العمود هو خزانة شحن المركبات الكهربائية (EV)، مُلحَمًا بسلاسة كهيكل فولاذي واحد مستمر
• بنية الطاقة: نظام هجين يعمل بالرياح-الشمس ذاتي التغذية مع ربط احتياطي بالشبكة
• توربين الرياح: Darrieus H-type VAWT، ثلاث شفرات رأسية مستقيمة، Ø80×110cm، 500W، LED طيران أحمر
• وحدات الطاقة الشمسية: لوحان 2×100W من أحادي البلورية عميقة السواد على أقواس على شكل A
• اتجاه الألواح: زوج متماثل بين الشرق والغرب
• ميل اللوح: 15°
• البطارية: LFP بسعة 5kWh داخل قاعدة العمود
• التحكم في الشحن: وحدة تحكم MPPT
• أذرع وحدة الإضاءة LED: ذراعان متناظران مزدوجان، كل منهما 1.5m، مع ميل علوي +8°
• إضاءة LED: 2×80W LED
• الكفاءة الضوئية: 150 lm/W
• درجة حرارة اللون المرتبطة (CCT): 4000K
• الكاميرا: كاميرا قبة PTZ مصغرة بيضاء مقاس 15cm
• وظائف الكاميرا: دوران 360°، تقريب 20x، وIR لمسافة 100m
• حامل الكاميرا: ذراع L-bracket بطول 40cm
• مستشعر بيئي: مستشعر علوي رباعي المعلمات لقياس درجة الحرارة والرطوبة وسرعة الرياح والضوضاء
• النداء العام: عمود صوتي 1× IP، Ø10×50cm، 30W، 93dB، شبكة TCP/IP، مثبت بمشبك جانبي
• نظام الطوارئ: زر SOS يعمل بالضغط الواحد، جهاز اتصال داخلي للصوت ثنائي الاتجاه، ومؤشر LED بصري
• شحن المركبات الكهربائية (EV): شاحن AC ثنائي المسدس مدمج بقدرة 7kW
• موصلات الشحن: 2× Type 2
• بروتوكول الشحن: OCPP 1.6J
• الكابل: كابل ملفوف بطول 5m
• واجهة الشاحن: شاشة لمس، زر E-stop، باب صيانة
• شاشة LED: شاشة LED عمودية P5
• حجم الشاشة: 1280×2560mm عمودية
• سطوع الشاشة: >5000 cd/m²
• محتوى الشاشة: حرفيًا “SOLARTODO Smart City” باللون الأبيض بخط sans-serif على خلفية زرقاء عميقة، دون أي صور أخرى
• الاتصالات: نقطة وصول WiFi 6 AP، 802.11ax
• سعة WiFi: 256 جهازًا
• معدل نقل بيانات WiFi: 1.8Gbps
• ارتفاع تركيب WiFi: مثبت بمشبك على عمود العمود عند 8.7m
• شحن USB: USB-A ×2، 5V/2.4A على خزانة الشحن
• تباعد الأعمدة: 35m
• المعايير: IEC 60598، GB/T 37024، IEC 62196-2

عملية النشر

تم تنفيذ طرح إنارة الشارع الذكية المكوّن من 141 وحدة في سان سلفادور عبر نشر على مراحل ضمن ممرات، ما أتاح لفرق الأعمال المدنية والكهربائية والاتصالات والاختبار والتكليف توحيد عملية التركيب وفق قالب تباعد 35m.

بدأ المشروع بتقسيم المسار والتخطيط للأساسات استنادًا إلى أنماط حركة المرور البلدية، وإتاحة الوصول للمشاة، وقابلية استخدام الشاحن. وبسبب أن الجزء السفلي 2.2m من كل عمود يُعد أيضًا حاوية الشحن، كان يتعين أن يأخذ تسلسل التركيب في الاعتبار توجيه الكابلات، ومساحات الخلوص اللازمة لوصول الشاحن، واتجاه باب الصيانة منذ البداية. وقد قلّل ذلك الحاجة إلى تعديلات ميدانية لاحقة، كما حافظ على اتساق المشهد الحضري بصريًا.

كانت تكاملات المصنع جزءًا رئيسيًا من كفاءة النشر. قامت SOLAR TODO بتجميع أذرع الإضاءة المزدوجة بطول 1.5m مسبقًا، وحامل كاميرا PTZ، وموقع مشبك WiFi 6، ومثبتات عمود الصوت، وتجميع المستشعر العلوي، ونقاط واجهة العرض قبل الشحن. وقد أدى هذا النهج إلى تقليل كمية أعمال التجميع المرتفعة المطلوبة في الموقع، وتبسيط الاختبار والتكليف النهائي في ظروف حركة المرور الحضرية.

اتبعت عملية التركيب الميداني تسلسلًا قابلًا للتكرار:

• تجهيز الأساس والمرساة
• إقامة العمود ومحاذاته
• ربط الشبكة والتحقق من القدرة الداخلية
• فحوصات الأنظمة الفرعية الهجينة لـ VAWT والشمسي والبطارية وMPPT
• اختبار وتكليف الشاحن لمخرجات Type 2 المزدوجة واتصالات OCPP 1.6J
• تفعيل الكاميرا والصوت وSOS وشاشة LED
• التحقق من WiFi 6 وتسجيل الأجهزة
• ضبط الإضاءة وفحص السلامة النهائي

وفقًا لـ IEEE (2022)، تحقق عمليات نشر الأعمدة الذكية المعيارية أفضل أداء عندما يتم اختبار وتكليف أنظمة الاتصالات والقدرة على شكل طبقات منفصلة بدلًا من تنفيذها جميعًا في وقت واحد. استخدمت SOLAR TODO هذا المنطق لعزل الأعطال بشكل أسرع والحفاظ على التقدم على مستوى الممر. ووفقًا لـ IEC (2023)، تتطلب أنظمة شحن المركبات الكهربائية والإنارة واجهات امتثال واضحة في مرحلتي المعدات والتركيب، وهو ما وجّه عملية القبول لهذا المشروع.

تمثل ميزة عملية في سان سلفادور في جسم الشاحن المدمج. وبما أن الشاحن كان جزءًا من العمود نفسه، لم تكن هناك حاجة لفرق العمل إلى وضع وحماية قاعدة ثانية مجاورة لبنية الإنارة. وقد أدى ذلك إلى تقليل الازدحام على جانب الرصيف وتقليص عدد عناصر التركيب الظاهرة في كل موقع.

الأداء والنتائج

جمّع مشروع إنارة الشوارع الذكية في سان سلفادور ما لا يقل عن 8 وظائف حضرية في كل عمود من الأعمدة البالغ عددها 141 عمودًا، مما وفر للمدينة إضاءة على مستوى الممر الحضري، والشحن، والمراقبة، وWiFi، والاتصال الطارئ، والإعلان الصوتي العام، والاستشعار، واللافتات الرقمية من فئة أصل واحدة.

على مستوى التشغيل، تمثّل النتيجة الرئيسية للمشروع في توحيد البنية التحتية. بدلًا من تركيب أعمدة أو خزائن منفصلة للإضاءة والمراقبة والاتصال الهاتفي للطوارئ والصوت العام وWiFi العام واللافتات الرقمية وشحن المركبات الكهربائية، يمكن للمدينة نشر هيكل واحد مُهندَس كل 35m. وتُعد هذه البساطة مهمة في الشوارع الكثيفة حيث تكون مساحة الرصيف، وتعارضات المرافق، وإمكانية الوصول للصيانة جميعها محدودة.

قدّم حزمة الإضاءة وحدها 160W لكل عمود عبر وحدتي إنارة متناظرتين بقدرة 80W عند 4000K وبكفاءة 150 lm/W، بينما أضاف الشاحن مخرجات تيار متناوب مزدوجة بقدرة 7kW مع موصلات من النوع 2. تحسّنت تغطية السلامة العامة عبر كاميرا PTZ بزاوية 360° مع تكبير 20x ومدى IR يبلغ 100m، بالإضافة إلى زر SOS بنقرة واحدة وجهاز اتصال داخلي ثنائي الاتجاه. زادت كثافة الاتصالات عبر نقاط وصول WiFi 6 تدعم حتى 256 جهازًا وبسرعة 1.8Gbps.

وفقًا للوكالة الدولية للطاقة IEA (2024)، فإن توفر الشحن العام المرئي يؤثر بقوة في ثقة المستخدمين عند تبنّي المركبات الكهربائية في المناطق الحضرية. ووفقًا للاتحاد الدولي للاتصالات ITU (2023)، فإن البنية التحتية الرقمية المتكاملة تُحسن تقديم الخدمات البلدية عندما تُوضَع أجهزة الحافة في مواقع مشتركة وتُدار مركزيًا. ووفقًا للمختبر الوطني للطاقة المتجددة NREL (2024)، يمكن أن يقلل الشحن المعتمد على أعمدة الإنارة وتكامل الأعمدة الذكية من تجزؤ المواقع ويحسن قابلية التنفيذ عند نشرها في الممرات الحضرية المبنية.

توجد بيانات صادرة عن جهتين رسميتين ذات صلة خاصة بهذا النشر. تنص ITU على أن: "تستخدم المدن المستدامة الذكية تقنيات وتطبيقات تكنولوجيا المعلومات والاتصالات لتحسين نوعية الحياة، وكفاءة التشغيل والخدمات الحضرية، والقدرة التنافسية." وتنص IEC على أن: "تستند المعايير الدولية وتقييم المطابقة إلى بنية تحتية كهربائية آمنة وفعّالة وقابلة للتشغيل البيني." وتظهر كلا المبادئ في منطق تصميم مشروع سان سلفادور.

بالنسبة للعمليات البلدية، تكون فوائد الممر واضحة:

• تقليل عدد الأصول المنفصلة على جانب الطريق التي يتعين فحصها
• صيانة موحّدة حول عائلة واحدة من الأعمدة
• ارتفاع تركيب مشترك ومنطق وصول واحد للأجهزة الذكية
• تحسين استغلال مساحة الرصيف/المنطقة على جانب الطريق المحدودة
• هوية بصرية أنظف عبر الشوارع التجارية والشوارع ذات الاستخدامات المختلطة

جدول المقارنة

تفوقت تكوين سان سلفادور على عمود إنارة تقليدي أحادي الوظيفة من خلال دمج 141 وحدة مُنشرَة من معدات الإنارة والشحن والاتصالات والسلامة في أصلٍ حضري قياسي واحد.

المعيار	SOLAR TODO سان سلفادور إنارة شوارع ذكية	عمود إنارة شوارع تقليدي
عدد الأعمدة في المشروع	141 وحدة	141 عمود إنارة فقط مع تركيب أجهزة منفصلة
ارتفاع العمود	11m	عادةً أحادي الغرض ويعتمد على الموقع
الإنارة لكل عمود	2×80W LED، 150 lm/W، 4000K	إنارة فقط
شحن المركبات الكهربائية	شحن AC ثنائي المسدس مدمج بقدرة 7kW، 2× النوع 2، OCPP 1.6J	عادةً غير مُضمَّن
تصميم جسم العمود	الجزء السفلي 2.2m هو خزانة الشاحن، هيكل فولاذي واحد مُلحم	يلزم عمود/قاعدة شاحن منفصلة
المراقبة	كاميرا PTZ بزاوية 360°، تكبير 20x، IR حتى 100m	عادةً عمود كاميرا منفصل
نظام الطوارئ	زر SOS + جهاز اتصال داخلي ثنائي الاتجاه + مؤشر LED	عادةً غير مُضمَّن
الإعلان العام	عمود صوتي IP بقدرة 30W/93dB	عادةً أجهزة PA منفصلة
الاتصال	WiFi 6، 256 جهازًا، 1.8Gbps	عادةً غير مُضمَّن
شاشة عرض رقمية	P5 عمودية 1280×2560mm، >5000 cd/m²	عادةً غير مُضمَّن
الاستشعار البيئي	درجة الحرارة، الرطوبة، سرعة الرياح، الضوضاء	عادةً غير مُضمَّن
المعايير	IEC 60598، GB/T 37024، IEC 62196-2	يختلف حسب المكوّن

التسعير والعروض

توفّر SOLAR TODO مشاريع إنارة شوارع ذكية في سان سلفادور عبر ثلاثة نماذج تسليم تجارية—التوريد وفق شروط FOB، والتسليم وفق شروط CIF، وتسليم مفتاح تسليمًا (EPC)—حتى يتمكن المشترون من مواءمة نطاق المشتريات مع قدرات التركيب المحلية ومتطلبات الامتثال.

تقدّم SOLAR TODO ثلاث فئات تسعير لهذه السلسلة من المنتجات: التوريد وفق شروط FOB (المعدات من المصنع في الصين)، والتسليم وفق شروط CIF (بما في ذلك الشحن البحري والتأمين)، وتسليم مفتاح تسليمًا (EPC) (مُركّب بالكامل ومُعايَر ومُسلّم مع ضمان لمدة سنة واحدة). تتوفر خصومات على الكميات للعمليات واسعة النطاق. قم بتكوين نظامك عبر الإنترنت للحصول على تقدير فوري، أو اطلب عرضًا سعرًا مخصصًا من فريق الهندسة لدينا على [email protected].

بالنسبة لمشتري عقود EPC، يعتمد نطاق العرض عادةً على الأعمال المدنية، وربط الشبكة، وتكامل الشبكة، وإدارة المرور، والتصاريح المحلية. وبسبب أن مشروع سان سلفادور هذا يستخدم هيكلًا متكاملًا للعمود كـشاحن، ينبغي أيضًا أن يؤكد المراجعة الهندسية توفر مساحة الوصول للشاحن، ومسار توصيل الكابلات، وتفاصيل واجهة المرافق. يمكن للمشترين الذين يخططون لعمليات نشر على مستوى الممرات أن يتواصلوا معنا لمراجعة مخططات التوزيع ومتطلبات التشغيل والتكليف.

الأسئلة الشائعة

تجيب هذه الأسئلة الشائعة عن أكثر أسئلة المشتريين شيوعًا بخصوص نشر إنارة الشوارع الذكية لعدد 141 وحدة في سان سلفادور، بما في ذلك المواصفات والتركيب والصيانة والمقارنة والضمان ونطاق عقد EPC وخيارات التسعير التجاري.

س1: ما الذي تم نشره بالضبط في سان سلفادور؟
قامت SOLAR TODO بنشر 141 وحدة إنارة شوارع ذكية باستخدام أعمدة فولاذية مدببة مثمنة الأضلاع بارتفاع 11m، مع تباعد 35m بين كل عمود. يجمع كل عمود بين إضاءة LED مزدوجة 2×80W، وشاحن AC ثنائي المسدس بقدرة 7kW، وكاميرا PTZ، ونقطة وصول WiFi 6، وزر SOS للمكالمات، وعمود عمودي للصوت IP، ومستشعر رباعي المعلمات، وشاشة عرض LED من نوع P5 في هيكل واحد.

س2: ما الذي يجعل هذا العمود مختلفًا عن عمود ذكي قياسي مع شاحن بجانبه؟
الفرق الرئيسي هو التكامل البنيوي. الجزء السفلي بارتفاع 2.2m من العمود هو خزانة شحن EV نفسها، وهي ملحومة بسلاسة في جسم فولاذي واحد متصل. ولا يُعد ذلك شاحنًا منفصلًا مثبتًا على قاعدة شاحن مرفقة في مكان قريب. وهذا يوفر مساحة الرصيف، ويقلل من الفوضى البصرية على جانب الطريق، ويبسّط تخطيط المكونات من الناحية البصرية والميكانيكية.

س3: ما هي مواصفات الإضاءة لكل إنارة شوارع ذكية؟
تستخدم كل وحدة ذراعين متناظرين بطول 1.5m مع ميل علوي +8°، وتثبت عليها وحدتا إنارة LED بقدرة 2×80W. تم تصنيف وحدات LED عند 150 lm/W مع درجة حرارة لون 4000K. وهذا يوفّر تكوين إضاءة متوازن للطرق للمدينة مع الحفاظ على العمود المركزي للاتصالات وأجهزة السلامة.

س4: ما معدات الاتصالات والسلامة العامة المتضمنة؟
يتضمن كل عمود كاميرا قبة PTZ مصغرة بيضاء بقطر 15cm مع دوران 360°، وزوم 20x، ومدى IR يبلغ 100m. كما يتضمن زر SOS بنقرة واحدة، ومُحاور صوت ثنائي الاتجاه، ومؤشرًا بصريًا LED، وعمود صوت TCP/IP بقدرة 30W/93dB، ونقطة وصول WiFi 6 تدعم 256 جهازًا حتى 1.8Gbps.

س5: كيف يعمل نظام شحن EV؟
يُدمج الشاحن وهو نظام AC ثنائي المسدس بقدرة 7kW داخل جسم العمود. ويوفر موصلين من النوع 2، ويستخدم OCPP 1.6J للتوافق مع الأنظمة الخلفية، ويتضمن كابلًا ملفوفًا بطول 5m، وشاشة لمس، وزر إيقاف طارئ، وباب صيانة، و2 منافذ USB-A بقدرة 5V/2.4A.

س6: كم يستغرق عادةً وقت التركيب لمشروع مثل هذا؟
يعتمد الجدول الزمني على جاهزية الأعمال المدنية، والموافقات من المرافق، وتكامل الشبكة. عمليًا، تُنفّذ مشاريع مثل هذا عادةً على مراحل: أولًا الأساسات والمرابط، ثم إقامة الأعمدة، ثم التكليف الكهربائي وتكليف الأجهزة الذكية. تقلل المكونات المُسبقة التجميع من SOLAR TODO من وقت التجميع في الموقع وتساعد على توحيد نشر الممرات.

س7: ما الصيانة المطلوبة بعد التكليف؟
تشمل الصيانة عادةً إجراء فحوصات دورية للبنية الفولاذية، وواجهة الشاحن، والكابلات، وعدسة الكاميرا، وأجهزة الصوت، ووحدات LED، وحجرة البطارية، ومعدات الاتصالات. كما ينبغي فحص توربين المحور الرأسي، وأقواس الطاقة الشمسية، وسطح العرض وفق جدول زمني. يسهّل توحيد المعدات عبر 141 وحدة تخطيط قطع الغيار وتبسيط إجراءات الخدمة.

س8: كيف تتم المقارنة مع أعمدة منفصلة للإضاءة والكاميرات والشواحن؟
يقلل دمج إنارة الشوارع الذكية من عدد الأصول المطلوبة على جانب الطريق لنفس الممر. بدلًا من تركيب عمود إنارة، وقاعدة شاحن، وبرج كاميرا، وحامل WiFi، وعمود SOS بشكل منفصل، يحمل هيكل واحد بارتفاع 11m جميع الوظائف. وهذا عادةً ما يبسط تخطيط الموقع وإمكانية الوصول وتنسيق المشهد الحضري.

س9: ما المعايير التي يلتزم بها هذا النشر؟
تتبع تكوين المعدات معيار IEC 60598 للمنارات، وGB/T 37024 للأعمدة الذكية، وIEC 62196-2 لواجهات موصلات الشحن. ينبغي للمشترين مع ذلك التحقق من متطلبات الكود المحلية، وقواعد الربط مع المرافق، ومعايير القبول البلدية الخاصة بموقع المشروع النهائي والولاية التشغيلية.

س10: ما هو نموذج الضمان والتوريد التجاري؟
تقدم SOLAR TODO خط الإنتاج هذا عبر نماذج FOB Supply وCIF Delivered وEPC Turnkey. يتضمن خيار EPC Turnkey التركيب والتكليف وضمانًا لمدة سنة واحدة. قد يختلف نطاق الضمان النهائي حسب العقد، خصوصًا عندما يتولى الشركاء المحليون مسؤوليات الأعمال المدنية أو الشبكات أو الربط من جهة المرافق.

س11: هل توجد حالة عائد على الاستثمار أو فترة استرداد لهذا النوع من النشر؟
نعم، لكن ينبغي تقييمها على مستوى المشروع وليس من خلال ميزة واحدة فقط. عادةً ما يجمع نموذج العمل بين تجنب تركيب أعمدة منفصلة، وتقليل التكرار في الأعمال المدنية، واستخدام الشاحن، والقيمة الإعلانية، وتقليل تعقيد الصيانة الناتج عن تجميع الأصول. تدعم SOLAR TODO عادةً هذا التحليل أثناء إعداد عرض الأسعار وتكوين النظام.

س12: هل يمكن لـ SOLAR TODO تخصيص التكوين لمدن أخرى في السلفادور؟
نعم. يمكن تكييف منصة إنارة الشوارع الذكية لتناسب فئات طرق مختلفة، ومتطلبات تباعد الأعمدة، ومتطلبات الشاحن، وصيغ العرض، وحزم الاتصالات. وبالنسبة للبلديات وشركات EPC والمطورين الذين يخططون لنشر مماثل، يمكن لـ SOLAR TODO مراجعة المخططات المحلية وظروف المرافق وتركيبات الأجهزة عبر فريق البنية التحتية الذكية أو عبر تواصل معنا.

المراجع

يتوافق الأساس التقني ومنطق التخطيط لنشر إنارة الشوارع الذكية في سان سلفادور مع الإرشادات الدولية المتعلقة بدمج البنية التحتية الحضرية، وشحن المركبات الكهربائية، وتقنيات الاتصالات وتكنولوجيا المعلومات للمدن الذكية، وتوحيد المعايير الخاصة بالمعدات الكهربائية.

1. NREL (2024): إرشادات حول البنية التحتية المتكاملة لشحن المركبات الكهربائية واعتبارات تصميم المواقع لعمليات النشر في المناطق الحضرية.
2. IEC (2023): متطلبات السلامة الخاصة بتركيبات الإنارة وفق IEC 60598 ومعايير واجهة موصلات الشحن وفق IEC 62196-2.
3. IEEE (2022): ممارسات نشر المدن الذكية والبنية التحتية الذكية للأنظمة الحضرية المتصلة القابلة للوحدات.
4. ITU (2023): أطر المدن المستدامة الذكية للـخدمات الحضرية المدعومة بتقنيات الاتصالات وتكنولوجيا المعلومات وللبنية التحتية العامة.
5. IEA (2024): نتائج تقرير التوقعات العالمية للمركبات الكهربائية (Global EV Outlook) بشأن أهمية توافر البنية التحتية العامة للشحن.
6. IRENA (2023): إرشادات دمج الطاقة الموزعة والتخزين في المناطق الحضرية ذات الصلة بالأصول البلدية القابلة للصمود.
7. البنك الدولي (2023): إرشادات تطوير المدن وكفاءة البنية التحتية البلدية الداعمة لتخطيط الأصول العامة المتكامل.

المعدات المُنشرَة

• 141 × 11m أعمدة ذكية فولاذية مخروطية مثمّنة الأضلاع، القاعدة Ø45cm حتى القمة Ø15cm، مجلفنة بالغمس على الساخن بلون فضي-رمادي أصلي
• خزانة متكاملة لعمود-كشاحن بارتفاع 2.2m في الجزء السفلي، مُلحَمة بسلاسة كهيكل فولاذي واحد مستمر
• توربين رياح رأسي من نوع Darrieus H بقدرة 500W مع 3 شفرات رأسية مستقيمة، Ø80×110cm، إضاءة LED طيران حمراء
• لوحان شمسيان أحاديان البلورية عميقان باللون الأسود بقدرة 100W، على حوامل A-Frame متناظرة بين الشرق والغرب مع ميل 15°
• بطارية LFP بسعة 5kWh داخل قاعدة العمود مع وحدة تحكم MPPT
• ذراعان LED متناظران بارتفاع 1.5m مع ميل لأعلى +8°
• وحدتا إضاءة LED بقدرة 80W لكل واحدة، 150 lm/W، 4000K
• كاميرا قبة PTZ مصغّرة بيضاء بقطر 15cm مع دوران 360°، تكبير 20x، مدى IR 100m، مُركّبة على حامل L بقطر 40cm
• مستشعر بيئي رباعي المعلمات لقياس درجة الحرارة والرطوبة وسرعة الرياح والضوضاء
• عمود صوتي IP واحد، Ø10×50cm، 30W، 93dB، شبكة TCP/IP، مُركّب بحامل مشبك جانبي
• زر SOS بنقرة واحدة مع نظام اتصال داخلي ثنائي الاتجاه وصِفْرَة LED مؤشر بصري
• شاحن EV AC مزدوج المسدس مدمج بقدرة 7kW مع موصلين من النوع 2 و OCPP 1.6J
• كابل شحن ملفوف بطول 5m، شاشة لمس، زر E-stop، وباب صيانة
• شاشة LED عمودية P5، 1280×2560mm عمودية، >5000 cd/m²، محتوى ثابت “SOLARTODO Smart City”
• نقطة وصول WiFi 6، 802.11ax، 256 جهازًا، 1.8Gbps، مُركّبة على ارتفاع 8.7m
• منفذا USB-A ×2 بتصنيف 5V/2.4A على خزانة الشحن
• الامتثال لـ IEC 60598 وGB/T 37024 وIEC 62196-2
