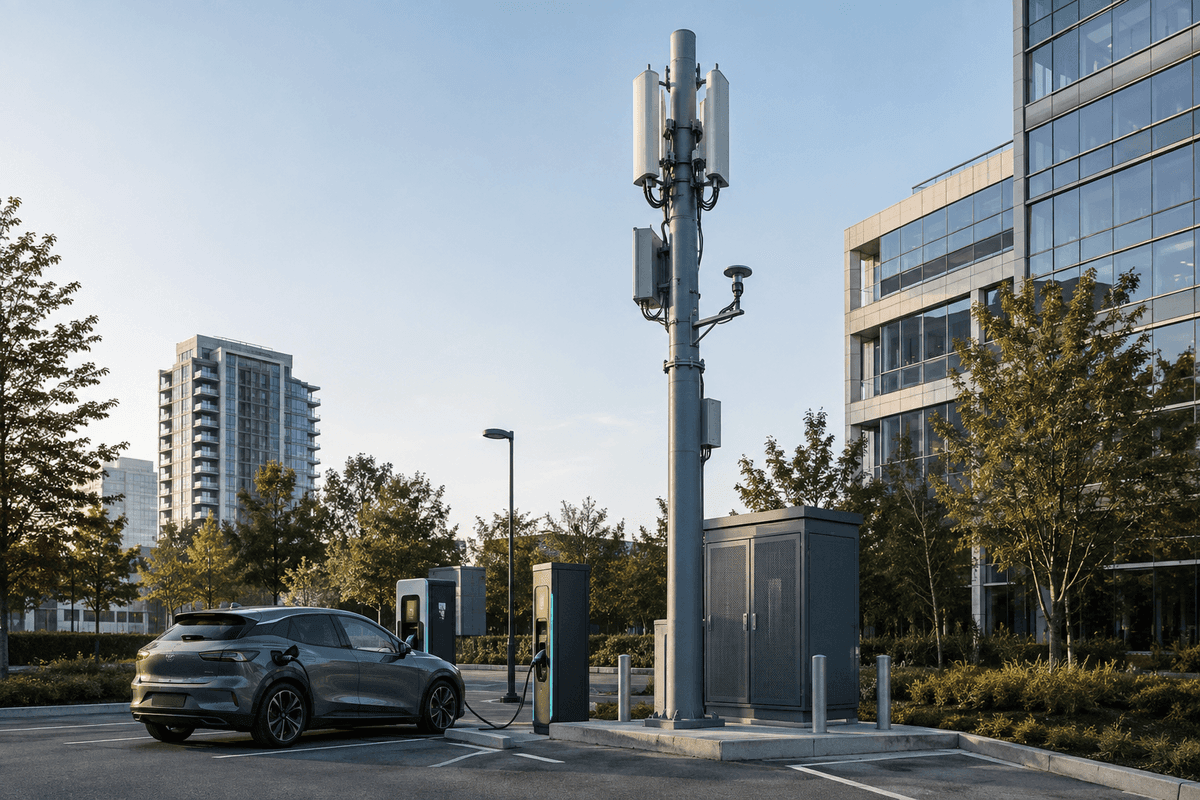

5G基地局とEV充電の統合ベストプラクティス

要約

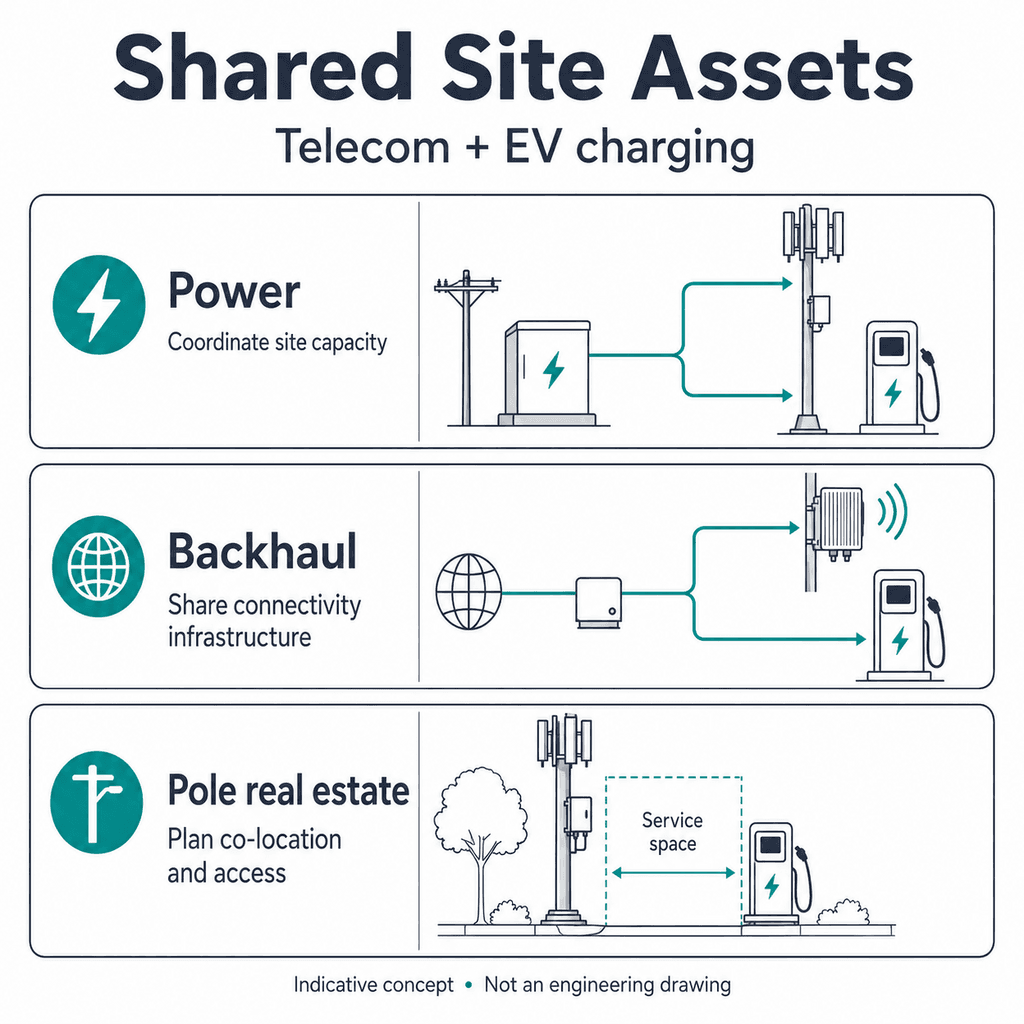

5G基地局とEV充電を統合すると、電力、バックホール、ポール設置スペースという3つの資産を共有できますが、通信稼働率を保護するには、150-750kWの容量計画、OCPP 2.x制御、4-hourのバックアップ分離が必要です。

重要ポイント

5G無線機、スマート街路灯負荷、EV充電器をフィーダーに過負荷をかけずに組み合わせるには、150-750kWの電気設計範囲を使用します。

• 2-10台のEV充電器を追加する前に、24-hourの通信負荷をマッピングします。停電時にも5Gバックアップ電源を保護し続ける必要があるためです。
• 基地局設備向けに少なくとも4時間の予約済みバッテリー自律運転時間を確保し、重要負荷と柔軟負荷を分離します。
• 10+の充電器ネットワーク全体で、スマート充電、デバイス管理、ISO 15118サポートのためにOCPP 2.0.1またはOCPP 2.1を指定します。
• 充電器のピーク需要が利用可能な系統受電容量を25-50%上回る場合、BESSバッファーを300kWhから1.5MWhの範囲でサイジングします。
• 系統連系とEV供給設備の安全性について、IEEE 1547-2018およびIEC 61851-1:2017を基準参照として使用します。
• 通信保守と公共充電保守のために、物理的に分離された2つのサービスゾーンを備えたポール、キャビネット、変圧器レイアウトを設計します。
• 15-40%のデマンド料金削減、充電器稼働率、USD 0.043/kWh付近の太陽光PV LCOEベンチマークを用いてROIをモデル化します。
• USD 1,000Kを超えるプロジェクトでは、30% T/TとB/L引換70%、または一覧払い100% L/Cを求め、ファイナンス審査を行います。

5G基地局とEV充電の統合が重要な理由

共有型の5GおよびEV充電サイトでは、電源キャビネット、バックホール、照明、不動産を一体で設計することで、重複する土木工事を20-35%削減できます。

都市、高速道路運営者、ショッピングモール、通信タワー会社にとって、この機会は単にマストの近くに充電器を取り付けることではありません。最良のプロジェクトは、サイトを分散型エネルギーノードとして扱います。通信無線機には高可用性が必要であり、EV充電器は断続的なピークを生み、スマート街路灯は制御ポイントを追加し、任意のsolar-plus-storageはフィーダー負荷を軽減します。IEA (2025)によると、2024年には公共充電器が世界で5 millionを超え、1年間で1.3 million以上が追加されたため、都市配電ネットワークへの圧力は加速しています。

主なリスクは負荷の競合です。5G基地局の消費電力は継続的には数kWにすぎない場合がありますが、その稼働時間の価値は柔軟な充電セッションよりはるかに高くなります。150kWのDC急速充電器を4台備えたサイトでは、短時間で600kWの需要が発生する可能性がある一方、通信レイヤーには中断のないDC電源、冷却、監視、バックホールが依然として必要です。ベストプラクティスは、基地局設備を重要負荷、EV充電を制御可能負荷として分類することです。

SOLARTODOは、この統合をスマート街路灯回廊、通信隣接型商業サイト、輸送デポ、自治体充電プログラム向けのB2Bインフラパッケージとして位置付けています。SOLARTODOはメーカー兼輸出業者であり、オンラインマーケットプレイスではないため、最終的な機器選定は、問い合わせからオフラインのエンジニアリング見積、系統審査、任意のプロジェクトファイナンスへ進める必要があります。

技術アーキテクチャと負荷優先順位

推奨アーキテクチャは、重要通信DC、管理型EV充電AC/DC、300kWhから1.5MWhでサイジングされる任意のPV-BESSバッファーという3つの電力レイヤーを使用します。

堅牢な設計は、通信の生存性と充電器の収益化を分離する単線結線図から始まります。5G基地局には、保護回路上に整流器、DC配電、サージ保護、バッテリーバックアップを備える必要があります。EV充電器は、計量、漏電保護、非常停止、負荷管理制御を備えた制御可能なフィーダーの後段に配置する必要があります。蓄電を含む場合、EMSは充電器のピークカットを許可する前に、通信バックアップ用の最低充電状態を予約しなければなりません。

ITU-T L.1390 (2022)によると、モバイルネットワークは2015年に約90TWhを消費し、2030年には約130TWhに達する可能性があり、消費の大半は無線アクセスネットワークサイトで発生します。この統計は、通信事業者が基地局所在地に追加されるすべての補助負荷を重視する理由を示しています。EV充電収益は魅力的ですが、停電リスク、冷却故障リスク、現地出動頻度を高めてはなりません。

Open Charge Allianceは、「OCPPは充電ステーションと充電管理システム間のグローバルなオープン通信プロトコルである」と述べています。統合型5Gサイトでは、OCPP 2.0.1またはOCPP 2.1が望まれます。これは、デバイス管理、セキュリティ、スマート充電、ISO 15118機能をサポートするためです。OCPP 1.6はより単純なAC充電では機能しますが、通常、サイバーセキュリティと診断に対してより強力な補完制御が必要です。

推奨される電気的セグメンテーション

通信、照明、EV充電、BESSには個別の保護と計量を使用します。実用的なレイアウトには、通信DCキャビネット1台、EV配電キャビネット1台、EMSゲートウェイ1台、収益グレードメーター1台、任意のバッテリーコンテナまたは屋外キャビネット1台が含まれます。都市部のスマート街路灯回廊では、7-22kWクラスのAC充電器をポール全体に分散しやすい一方、高速道路およびフリートサイトでは多くの場合、60-150kWのDC充電ベイが必要です。

通信とサイバーセキュリティ

5G基地局は、充電器テレメトリ、CCTV、決済端末、駐車センサー、スマート街路灯コントローラー向けに低遅延バックホールを提供できます。ただし、充電器トラフィックは、VLAN、ファイアウォールルール、証明書ベース認証、個別のリモートアクセス方針を使用して、通信運用から論理的にセグメント化する必要があります。OCA (2026)は、安全な接続設定、セキュリティイベントログ、安全なファームウェア更新を重要なOCPPセキュリティ改善として挙げています。

導入と運用のベストプラクティス

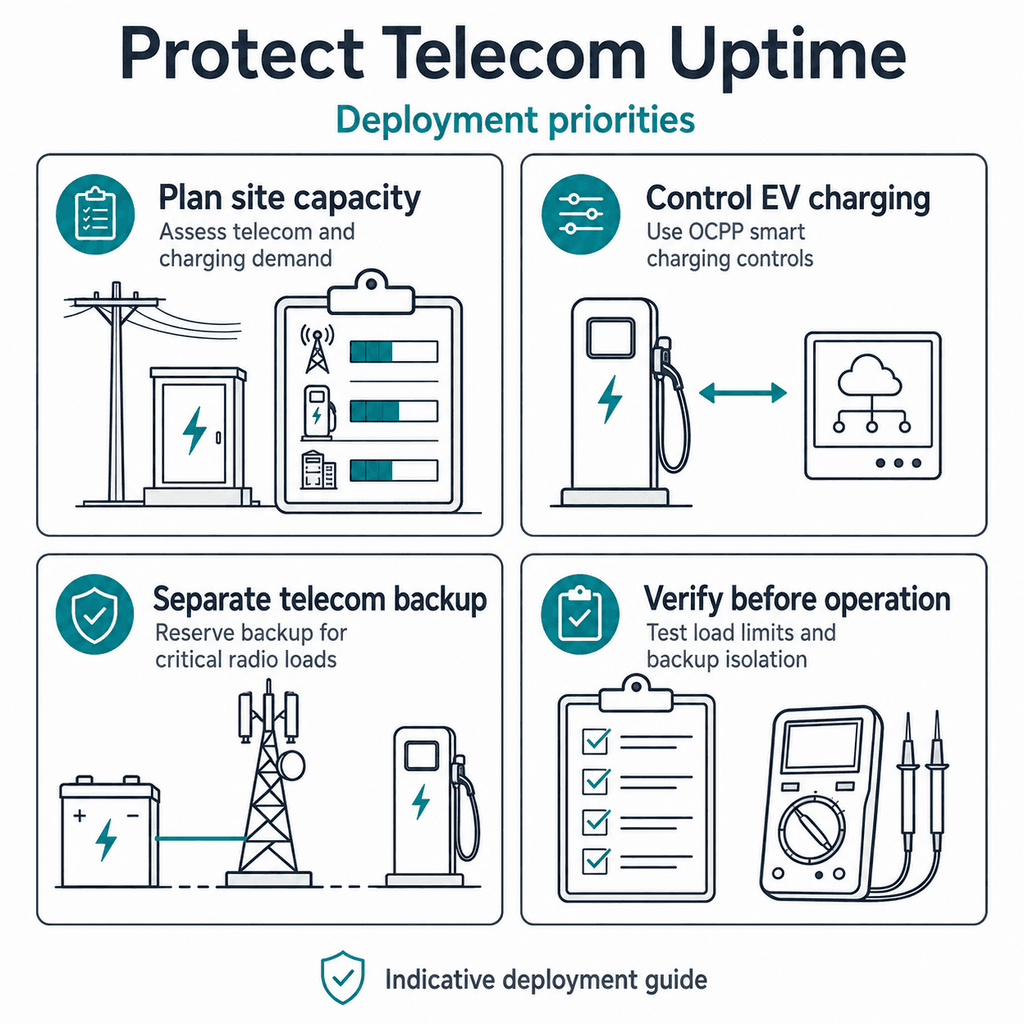

成功する統合サイトは、負荷階層、スマート充電、バックアップ予約、熱的分離、標準準拠、リモート障害対応という6つの制御を適用します。

15-minuteの需要間隔、充電器のピーク同時利用、基地局バックアップ時間、街路灯稼働時間、季節的冷却を対象とする負荷調査から開始します。小規模な自治体ノードでは、EVレイヤーは各22kWのAC充電器2台のみで済む場合があります。輸送回廊またはサービスステーションでは、変圧器のアップグレードを回避するために、EVレイヤーに4-10台の充電器と300kWhから1.5MWhのBESSが必要になる場合があります。

IEA (2024)によると、公共充電ポイントは2023年に40%増加し、公表済み政策の前提では2035年までに公共充電を6倍に増やす必要があります。IEAは「公共充電は2035年までに6倍に増加する必要がある」と述べています。これは、特に5G高密度化とEV普及が同じ地区で進む場合に、共有フィーダー容量の早期計画を裏付けます。

蓄電レイヤーでは、長いサイクル寿命、熱安定性、日々のピークカットを支えるため、一般にLFP化学が望まれます。750kW / 1.5MWhのバッファーバッテリーは、ユーティリティ接続が制約されている場合に、最大20台の充電器を備えた充電ハブを支援できます。より小規模なスマート街路灯用途では、コンテナ型BESSよりもモジュール式50-200kWhキャビネットの方が実用的な場合があります。

統合領域	ベストプラクティス	目標仕様	調達確認
通信バックアップ	基地局負荷向けにバッテリーSOCを予約	4-8時間の自律運転	個別の重要負荷回路
EV充電	管理型充電プロファイルを使用	7-22kW ACまたは60-150kW DC	OCPP 2.0.1または2.1対応
系統インターフェース	逆潮流/受電挙動を制御	IEEE 1547-2018準拠	電力会社の連系承認
エネルギー蓄電	ピークカットにLFP BESSを使用	300kWh-1.5MWh	UL 9540およびUL 9540Aの証拠
スマート照明	調光と監視を統合	0-10VまたはDALI制御	CMS互換性
サイバーセキュリティ	充電器ネットワークと通信ネットワークを分離	TLSおよび証明書制御	ファームウェア更新方針

EPC投資分析と価格体系

EPCパッケージでは、FOB供給、CIF引渡し機器、5-8年でモデル化されたROIを伴うターンキー建設という3つの商業スコープを定義する必要があります。

FOB Supplyは、買い手が現地EPC請負業者を持ち、SOLARTODOに工場から充電器、ポール、キャビネット、PV、BESS、スマートコントローラーを提供してもらいたい場合に適しています。CIF Deliveredは、国際輸送、保険、輸出書類、仕向港への引渡しを追加します。EPC Turnkeyには、現地ライセンス規則に従い、エンジニアリング、調達、設置監督または全面施工、試験、試運転、竣工図書、運用者トレーニングが含まれます。

数量価格はプログラムレベルで評価する必要があります。反復導入では、50+の統合ポールまたは充電器ノードを5%割引の計画しきい値、100+ユニットを10%しきい値、250+ユニットを15%しきい値として使用します。これらは予算策定のための商業ガイダンスであり、拘束力のある見積ではありません。鋼構造、変圧器サイズ、土木工事、バッテリー容量、現地適合性が最終コストを大きく変動させる可能性があるためです。

ROIは、重複土木工事の回避、エネルギー削減、デマンド料金削減、充電器収益に依存します。IRENA (2025)によると、2024年に事業用太陽光PVは世界加重平均LCOEでUSD 0.043/kWhに達し、バッテリー蓄電コストは2010年から2024年にかけて93%低下してUSD 192/kWhとなりました。IRENAは「2024年に再生可能エネルギーは新規発電において最もコスト競争力のある選択肢であり続けた」と述べています。統合サイトでは、充電器稼働率が健全で、デマンド料金が15-40%削減される場合、実用的な回収期間は多くの場合5-8年です。

SOLARTODOの支払い条件は通常、30% T/TとB/L引換70%、または適格な買い手向けの一覧払い100% L/Cです。USD 1,000Kを超える大型プロジェクトでは、信用審査、カントリーリスク、プロジェクト書類、オフテイク前提を条件として、プロジェクトファイナンスを利用できる場合があります。見積については、調達チームはサイト負荷データ、充電器台数、系統容量、バックアップ時間要件、仕向国を添えて[email protected]まで連絡してください。

スマート街路灯および通信サイト向け選定ガイド

滞在時間が60分を超える場合はAC充電、回転時間が45分未満の場合はDC充電、系統容量が25%不足している場合はBESSバッファーを選択します。

スマート街路灯回廊は通常、高速道路充電ハブとは異なります。街路灯ポールは分散され、スペースに制約があり、視認性が高いため、超急速充電よりも、AC充電、カメラ統合、環境センシング、照明制御が重要になることが多いです。通信タワー敷地やサービスステーションには、変圧器、開閉装置、BESSのためのスペースがより多くあるため、基地局の稼働率を維持しながら、より高出力のDC充電をサポートできます。

調達チームは機器選定前に5つの基準を評価する必要があります。第一に、利用可能な系統受電容量と変圧器の余裕を確認します。第二に、保証する通信バックアップ期間を定義します。通常はサービスの重要度に応じて4-8時間です。第三に、公称充電速度だけでなく滞在時間に基づいて充電器出力を選定します。第四に、EVSE、BESS、連系、防火安全に関する標準文書を要求します。第五に、アラーム、充電器ステータス、バッテリーSOC、照明障害、エネルギー精算を網羅するリモート監視を要求します。

サイトタイプ	一般的な充電器構成	蓄電ニーズ	最適用途
都市部スマート街路灯列	7-22kWのAC充電器2-20台	任意 50-200kWh	駐車道路、自治体駐車場
5Gタワー敷地	60-150kWのDC充電器2-6台	300-750kWh	フリートデポ、路側小売
モールまたは交通ハブ	10台のAC/DC充電器	300kWh-1.5MWh	小売駐車場、複合用途サイト
高速道路サービスエリア	DC急速充電器4-20台	750kWh-1.5MWh	高回転、制約のあるフィーダー

SOLARTODOは、スマート街路灯、5G対応ポール、EV充電、太陽光PV、BESS、監視、セキュリティシステムを、1つの輸出可能なインフラ範囲にパッケージ化できます。最良の結果は、通信事業者、電力会社、自治体、土地所有者、充電器運営者の間で早期にエンジニアリング調整を行うことで得られます。

よくある質問

5GとEV充電の統合プロジェクトは、調達前に4-hour通信バックアップ、スマート充電制御、系統容量が設計されている場合に実行可能です。

Q: 5G基地局EV充電統合とは何ですか？ A: これは、5G通信設備、EV充電器、スマート街路灯、電源キャビネット、場合によってはsolar-plus-storageを1つのインフラサイトに併設することです。目的は、基地局の稼働率を保護しながら、電力、不動産、バックホール、監視を共有することです。設計は通常、2台のAC充電器から20台の混合AC/DC充電器までの範囲です。

Q: EV充電を5G基地局またはスマート街路灯ポールと統合する理由は何ですか？ A: 統合により、重複する土木工事を削減し、ポールまたはタワー用地の利用を改善し、EV充電器に信頼性の高い通信を提供できます。早期に計画すれば、共有サイトは掘削、計量、キャビネット、監視の重複をおよそ20-35%削減できます。ビジネスケースは、駐車回廊、モール、デポ、高速道路サービスエリアで最も強くなります。

Q: 統合サイトにはどの程度の電力容量が必要ですか？ A: 小規模なスマート街路灯サイトでは50-100kWのみで済む場合がありますが、4台のDC急速充電器では多様性係数を考慮する前に240-600kWが必要になる可能性があります。10-20台の充電器を備えた大型ハブでは、750kW以上に加えてBESSバッファーが必要になる場合があります。基地局、冷却、通信機器のために、重要電力を常に個別に予約してください。

Q: 通信バックアップバッテリーをEV充電器と共有すべきですか？ A: 基地局の稼働率が重要サービスであるため、通信バックアップをEV充電負荷と自由に共有すべきではありません。より優れた設計では、通信回路向けに4-8時間のバックアップSOCを予約するEMSルールを使用します。EV充電器は、重要な予約容量が保護された後にのみ、余剰BESS容量を使用できます。

Q: 充電器管理に最適な通信プロトコルは何ですか？ A: OCPP 2.0.1またはOCPP 2.1は、スマート充電、デバイス管理、強化されたセキュリティ、ISO 15118機能をサポートするため、新規のマルチサイト導入に推奨されるプロトコルです。OCPP 1.6は依然として一般的ですが、買い手は10+の充電器ネットワーク向けに、セキュリティ拡張、リモート診断、移行パスを要求する必要があります。

Q: BESSバッファーはいつ必要ですか？ A: BESSバッファーは、充電器のピーク需要が利用可能な系統受電容量、変圧器容量、またはデマンド料金の制限を上回る場合に必要です。たとえば、300kWhから1.5MWhのLFPシステムは、充電器稼働率に応じてピーク受電を25-50%削減できます。DC急速充電、弱いフィーダー、高料金サイトで最も価値があります。

Q: 調達チームはどの標準を要求すべきですか？ A: EV供給設備の安全性についてIEC 61851-1:2017、DER連系についてIEEE 1547-2018、BESS安全性の証拠としてUL 9540およびUL 9540A、該当する場合はOCPP認証を要求します。PV追加については、IEC 61215およびIEC 61730のモジュール文書を含めます。最終承認は、引き続き現地の電力会社および消防規則の要件に従います。

Q: これらのプロジェクトのEPC価格は通常どのように機能しますか？ A: 価格は通常、FOB Supply、CIF Delivered、またはEPC Turnkeyとして構成されます。FOBは工場供給を対象とし、CIFは輸送と保険を追加し、EPC Turnkeyはエンジニアリング、設置、試運転、文書化を追加します。SOLARTODOはまた、50+ユニットで5%割引、100+で10%、250+で15%という数量ガイダンスを使用します。

Q: どのような支払い条件とファイナンスオプションがありますか？ A: 標準的な支払い条件は、30% T/TとB/L引換70%、または適格な買い手向けの一覧払い100% L/Cです。USD 1,000Kを超える大型プロジェクトでは、買い手の信用、カントリーリスク、プロジェクト経済性、裏付け文書の審査後に、ファイナンスを利用できる場合があります。見積スクリーニングについては[email protected]までご連絡ください。

Q: 5GとEVの複合サイトに特有の保守課題は何ですか？ A: 保守では、通信稼働率と公共充電器可用性という2つのサービスモデルを保護する必要があります。個別のアクセスゾーンにより、充電器保守が無線設備に影響するリスクを低減できます。運用者は、少なくとも6-12か月ごとに、開閉装置、コネクター、冷却、ファームウェア、計量、防犯カメラ、バッテリーSOC方針を点検する必要があります。

結論

最良の5G基地局EV充電サイトは、スマート充電とBESSを使用して150-750kWのピークを管理しながら、4-8時間の通信バックアップを保護します。

要点は、5G基地局EV充電統合は、重要通信負荷が電気的に分離され、充電器がOCPP 2.xで制御され、25-50%の系統容量不足を回避するよう蓄電がサイジングされている場合に、最も融資適格性が高くなるということです。B2Bプログラムでは、SOLARTODOは、電力、ポール、充電器、BESS、監視、標準、物流、EPC範囲を網羅するエンジニアリング見積を通じて指定されるべきです。

参考文献

• IEA Global EV Outlook (2025): 2024年に5 millionを超える公共充電ポイント、および同年中に1.3 millionを超える追加を報告。 — https://www.iea.org/reports/world-energy-outlook-2024
• IEA Global EV Outlook (2024): 2023年の公共充電の40%成長、および2035年までに公共充電が6倍必要であることを報告。 — https://www.iea.org/reports/world-energy-outlook-2024
• IRENA Renewable Power Generation Costs in 2024 (2025): 太陽光PV LCOEがUSD 0.043/kWhであり、バッテリー蓄電コストがUSD 192/kWhまで低下したことを報告。 — https://www.irena.org/Data/View-data-by-topic/Capacity-and-Generation
• IEEE 1547-2018 (2018): 分散型エネルギー資源と電力システムインターフェースの連系および相互運用性に関する標準。 — https://standards.ieee.org/ieee/1547/7382/
• IEC 61851-1:2017 (2017): EVSEの運転条件、接続要件、電気安全を対象とする電気自動車 conductive charging system標準。 — https://webstore.iec.ch/
• UL 9540 (2023): ESSの安全性、保護機能、制御、系統相互作用を対象とするEnergy Storage Systems and Equipment標準。 — https://www.ul.com/ 権威ある標準および市場参照は、EV充電、DER連系、通信エネルギー効率、BESS安全性に少なくとも5つの連携した適合性確認が必要であることを確認しています。

1. IEA (2025): Global EV Outlook 2025は、2024年に5 millionを超える公共充電ポイント、および同年中に1.3 millionを超える追加を報告しています。
2. IEA (2024): Global EV Outlook 2024は、2023年の公共充電の40%成長、および2035年までに公共充電が6倍必要であることを報告しています。
3. IRENA (2025): Renewable Power Generation Costs in 2024は、太陽光PV LCOEがUSD 0.043/kWhであり、バッテリー蓄電コストがUSD 192/kWhまで低下したことを報告しています。
4. IEEE 1547-2018 (2018): 分散型エネルギー資源と電力システムインターフェースの連系および相互運用性に関する標準。
5. IEC 61851-1:2017 (2017): EVSEの運転条件、接続要件、電気安全を対象とする電気自動車 conductive charging system標準。
6. UL 9540 (2023): ESSの安全性、保護機能、制御、系統相互作用を対象とするEnergy Storage Systems and Equipment標準。
7. Open Charge Alliance (2025): スマート充電、セキュリティ、ISO 15118、DER関連機能を対象とするOCPP 2.0.1およびOCPP 2.1プロトコルガイダンス。
8. ITU-T L.1390 (2022): モバイルネットワークのエネルギー消費背景を含む、5G RAN設備向けの省エネルギー技術およびベストプラクティス。

---
