10MWh 系統周波数調整 BESS - 10MW/10MWh LFP ユーティリティシステム

SOLARTODOの10MWh Grid Frequency Regulationシステムは、10,000 kWh / 10,000 kWのユーティリティ規模Battery Energy Storage System (BESS)であり、1Cの充放電デューティ、<100 msの応答、そして周波数封じ込め・調整市場への継続的な参加を目的に設計されています。**LFP(リチウム鉄リン酸塩)**系の化学特性を採用し、6,000+サイクル、液冷、マルチコンテナ構成により、送電網運用者、独立系発電事業者、EPC開発者が求める「高速ランピング」「安定したAGC性能」「10年のサービス期間にわたる高い稼働率」を最適化しています。

従来のガスタービンやディーゼルピーカーに基づく回転予備力と比べて、10 MW / 10 MWhのBESSは、5〜15分ではなく0.1秒でフルアクティブパワーを出力できます。これにより調整応答時間を99%以上短縮し、現地での燃料燃焼をなくします。NREL、IEA、IRENAによる2023〜2025年に公表された評価では、バッテリー蓄電は送電網の柔軟性を高め、出力抑制を削減し、多くの補助サービス用途において、熱スタンバイ資産よりも限界運用コストが低い形で、再エネ導入比率の向上を支援するとされています。

Product Positioning for Grid Frequency Regulation

本構成は、長時間放電よりも「電力の精度」「指令への出力指令速度」「サイクル能力」が重要となる周波数調整専用に設計されています。システムは双方向の10,000 kWの出力と、使用可能エネルギーを対象とした10,000 kWhクラスのアーキテクチャを提供するため、一次周波数応答、二次周波数調整、自動発電制御(AGC)追従、および50 Hz・60 Hzネットワークでの短時間デュレーションの予備力支援に適しています。実運用のディスパッチでは、オペレーターは調整の走行距離（mileage）に対して電力容量の**70〜90%を確保しつつ、対称的な上/下応答を維持するために状態（SOC）を40〜60%**に保つことが一般的です。

ユーティリティ向け蓄電ポートフォリオを検討する買い手にとって、本モデルは1時間デュレーションと1C運転が、サイクル回数が多く稼働率インセンティブが強い調整市場で好まれる「高出力・短デュレーション」セグメントに位置します。これはSOLARTODOの蓄電ポートフォリオの一部です。調達チームは、代替デュレーション（2 MWh、5 MWh、20 MWhなど）のプロジェクトブロックについて、View all Battery Energy Storage System (BESS) products または Configure your system online を利用できます。

Core Technical Configuration

バッテリーサブシステムは、熱安定性・長寿命・高い過酷条件耐性（より高エネルギー密度の化学系に比べて）を理由に、アルミ筐体のLFP角形セル(prismatic cells)を採用しています。設計目標は、制御された熱条件下での6,000+フル相当サイクル、および最大90%深度(DoD)です。ユーティリティの運用プロファイルにおける想定カレンダー寿命は15年です。周波数調整では、化学系のフラットな電圧カーブと強いパワー能力が、高周波の部分サイクルを支え、従来の多くのバックアップ用バッテリ設計よりも送電網サービスのデューティにより適合します。

PCS層は、10,000 kWの双方向インバータプラットフォームで、変換効率は96%以上、標準でグリッドフォロー運転に対応し、プロジェクト範囲でブラックスタートやマイクログリッド支援が必要な場合にはアイランド対応制御も提供します。システムの往復効率（AC-to-AC）は、通常、変圧器損失、補機負荷、周囲条件、ディスパッチプロファイルに応じて88〜92%と仕様化されます。高調波性能、アンチアイランディングロジック、グリッドコード適合は、プロジェクト要件に基づいて設計され、一般にIEC、ユーティリティの系統連系ルール、地域の保護検討を参照します。

熱管理システムは液冷をベースにしています。100 kWhを超える大規模システム、特に1 MWhを超えるユーティリティ設置では、液冷が推奨アーキテクチャです。液冷によりセル温度の均一性が向上し、パックのΔTを制御範囲内に維持しやすくなります。バランス運転時には、3°C〜5°C未満に抑えられることが多いです。これは、繰り返されるAGCイベント中のサイクル寿命、充電受入性、パワーの一貫性を直接改善します。さらに、40°C超の高温環境での導入では、空冷代替案と比べてディレーティング（出力抑制）リスクを低減できます。

System Architecture

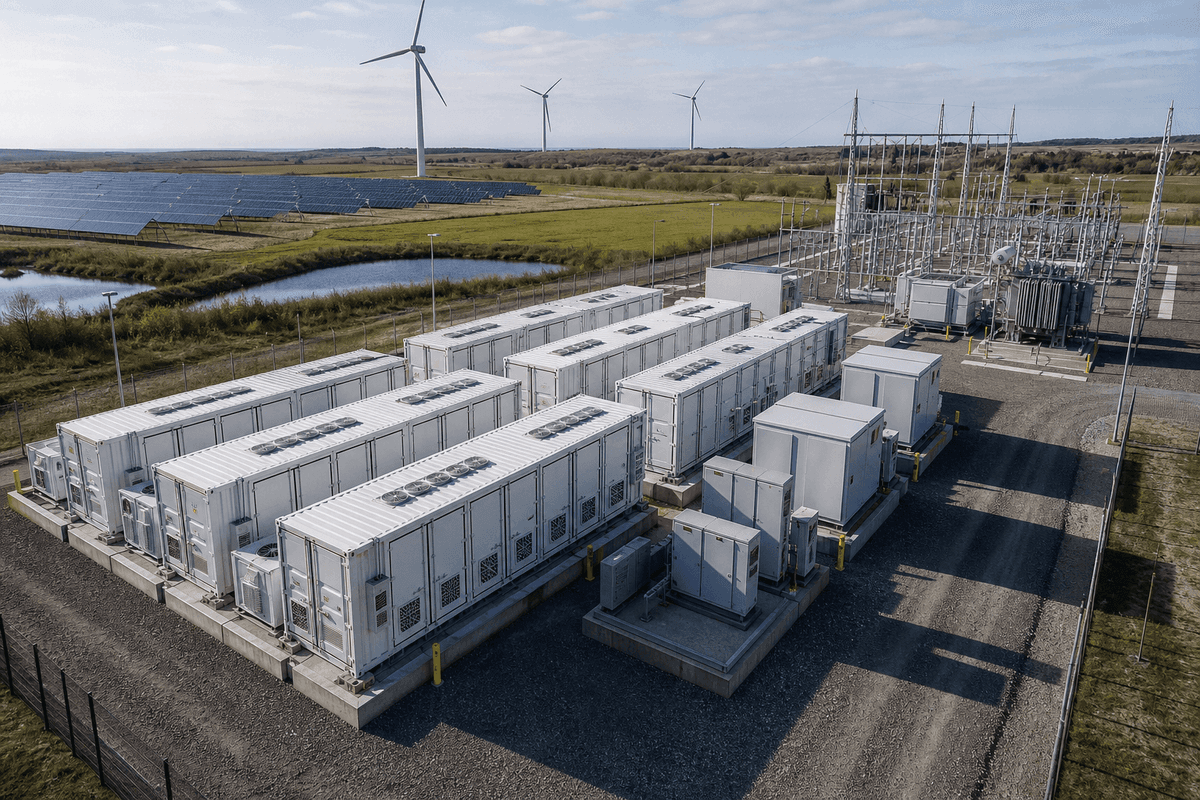

標準的な10MWh / 10MWの導入は、通常、複数の40 ft ISOコンテナで構成され、各コンテナにバッテリーラック、BMSノード、HVAC-液冷インターフェース、消火、ガス検知、ローカル制御キャビネットが統合されます。セルのエネルギー密度やプロジェクトの適合要件に応じて、バッテリーブロックは2〜4コンテナに分割される場合があります。一方で、PCS、MV変圧器、RMU/スイッチギア、補助変圧器、SCADAゲートウェイは、隣接するスキッドまたはe-houseに設置されます。このモジュール構成は、段階的な据付、輸送の容易化、5 MW超のユーティリティプロジェクトにおけるN-1保全計画を支援します。

制御階層には、セルレベルの監視、ラックレベルBMS、コンテナレベルのバッテリー制御、PCS制御、およびサイトEMS/SCADAが含まれます。SOC、SOH、絶縁監視、温度、電流、電圧は継続的にサンプリングされ、送電網オペレーターからのディスパッチ指令は100ミリ秒未満で実行できます。周波数用途では、EMSがドロップ制御、デッドバンド設定、AGCフィルタリング、SOC回復ロジック、15分・1時間・24時間ウィンドウにわたる充電中立（charge neutrality）戦略を実装できます。

Safety Engineering and Compliance

安全設計は、UL 9540、UL 9540A、IEC 62619、UN38.3、NFPA 855の参照に整合した「多層設計」思想に従います。セルおよびモジュールレベルでは、BMSが過電圧、低電圧、過電流、熱、絶縁の保護を強制します。コンテナレベルでは、ガス検知、煙検知、圧力逃がし、HVACインターロック、自動停止ロジックを追加します。サイトレベルでは、防火区画、離隔、換気、緊急対応手順がEPCパッケージに統合されます。この3層アプローチにより、伝播リスクを低減し、事象検知後数秒以内での故障隔離性が向上します。

LFP化学系は、代替の一部リチウムイオン化学系よりも本質的に熱安定性が高いことから広く選ばれており、ユーティリティの買い手は許可前にUL 9540Aの試験エビデンスを求めるケースが増えています。実務上のプロジェクト受入は、現地当局の要件、変圧器保護の協調、消防コードのレビューにも左右されます。SOLARTODOは、単線結線図、保護思想、バッテリ試験レポート、FAT/SAT手順、据付マニュアルを含むドキュメントパッケージを支援し、承認プロセスを合理化します。これにより、プロジェクトスケジュールに4〜12週間追加される可能性のある手戻りを抑えられます。

Frequency Regulation Performance Metrics

補助サービスにおける最重要KPIは、応答速度、セットポイント精度、ランプレート、稼働率、SOC回復可能性です。本10 MWシステムは、100 ms以内でフルアクティブパワー応答を行うよう設計されており、ディスパッチ精度は通常、コミッショニングおよびチューニング後に指令電力に対して**±1%以内です。ランプレートは、0.1 sで10 MW**（100 MW/sに相当）まで到達可能で、燃焼タービンよりも大幅に高速、かつ30〜300秒のアクティベーションウィンドウしか持たないデマンドレスポンス資源よりも制御性が高いのが特徴です。

容量とmileageの両方を補償する市場では、10MWhの資産は、リザーブ余力（headroom）を維持しながら、年間で数千回の浅いサイクルを実行できます。AGC信号の特性により、年間スループットは1.5 GWh〜8 GWhの範囲になり得て、相当フルサイクルは150〜800の範囲です。LFPシステムは6,000サイクルを超えられるため、運用ウィンドウ、熱制限、保全間隔を守ることを前提に、10年にわたる集中的な調整デューティを、保証想定で容量**70%**を維持しながら支えることができます。

Application Scenario

MENA地域のある太陽光発電所オペレーターは、出力安定化と夕方の立ち上がり時における系統周波数支援への参加を目的として、132 kVの連系地点で10 MW / 10 MWhのBESSを導入しました。導入前は、サイトは熱系の予備力調達に依存しており、日中のピーク時には頻繁な出力抑制が発生していました。コミッショニング後は、再エネの出力抑制を約12〜18%削減し、AGCコンプライアンススコアを20%以上改善しました。さらに、補助サービスの収益源が生まれ、モデル上の回収期間は市場の約定価格やディスパッチ頻度に応じて、概ね5〜7年に短縮されました。

このユースケースは、再エネ導入比率が多くの系統で年間発電量の20〜30%を超えるにつれて、ますます一般的になっています。IEAとIRENAはいずれも、可変の太陽光・風力の比率が増えるほど、特に従来の発電機に最小安定負荷の制約がある場合は、応答の速い蓄電がより価値を持つと指摘しています。ハイブリッドプラントを計画する買い手は、蓄電のディスパッチ戦略について**Learn about topicを参照でき、サイト固有の連系およびROI調査についてはRequest a custom quotation**で個別見積を依頼できます。

Cloud Monitoring and Digital Operations

クラウドプラットフォームは、バッテリーコンテナ、PCSユニット、メーター、気象フィード、ユーティリティSCADAインターフェースからのデータを集約し、1秒〜15分のデータ粒度で単一ダッシュボードに表示します。オペレーターは、SOC、SOH、アラーム、充放電パワー、温度マップ、イベントログ、過去の周波数調整性能を、デスクトップまたはモバイルのインターフェースから監視できます。一般的なフリート機能には、自動レポート書き出し、遠隔ファームウェア管理、保証イベントの追跡、往復効率・稼働率・スループット向けのKPIダッシュボードなどが含まれます。

50 MWh超のポートフォリオを運用するユーティリティ所有者にとって、クラウド分析は、ディレーティングが発生する前に、熱のアンバランス、ファン/ポンプの劣化、通信障害を特定することで、計画外停止を低減できます。予知保全モデルは、コンテナごとに数十〜数百のセンサーのトレンド偏差を用います。これにより、年間稼働率を高められ、サービス範囲やスペアパーツ戦略に応じて**97〜99%を狙うことができます。EMSおよびO&Mに関する追加ガイダンスはLearn about topic**で確認できます。

Technical Specifications

以下の基準値は10MWh Grid Frequency Regulationバリアント向けの目安であり、現地コード、高度、周囲温度、変圧器の電圧クラスに応じて調整可能です。エネルギー容量は10,000 kWh、パワー定格は10,000 kW、化学系はLFPです。典型的な往復効率は90%、深度（DoD）は90%、サイクル寿命は6,000サイクル、カレンダー寿命は15年、運用温度は**-20°C〜55°C**、保証は10年 / 70%容量です。砂漠気候で45°C超、または高高度サイトで2,000 m超のプロジェクトでは、追加のディレーティングおよびHVAC容量の見直しを推奨します。

EPC Investment Analysis and Pricing Structure

ユーティリティ向け買い手において、EPCスコープは通常、5つの主要な作業パッケージで構成されます：エンジニアリング、調達、建設、コミッショニング、保証サポート。エンジニアリングには、サイトレイアウト、SLD、土木・電気設計、保護協調、連系書類が含まれます。調達には、バッテリーコンテナ、PCS、変圧器、スイッチギア、EMS、補機類、ケーブルが含まれます。建設には、基礎、配置、掘削、配線、AC/DCの統合、試験が含まれます。コミッショニングには、SAT、系統同期、試験ディスパッチ、オペレーター教育が含まれます。標準のターンキーには1年保証が含まれ、延長O&Mは契約により提供可能です。

ポートフォリオ調達では、SOLARTODOは発注プロジェクトブロックの数量に応じたボリュームインセンティブを適用します。以下の割引ガイダンスは、機器または交渉済みEPCパッケージに適用され、バッテリーグレードの入手性、仕向地、支払条件により変動します。

10 MW / 10 MWh調整資産の簡易ROIモデルでは、市場の容量支払い、mileage、回避できたアンバランス課金、再エネ出力抑制削減に応じて、年間の総収益または削減額を**$180,000〜$260,000の範囲と仮定できます。EPCコストが$1.09 million〜$1.31 millionの場合、目安の単純回収期間は約4.8〜7.3年です。従来のファストスタート熱系予備力構成と比較すると、BESSは調整サービスにおいて燃料関連の運用コストを60〜90%**削減でき、さらに市場ルールが収益を積み上げ（stacked revenues）可能な場合には、ピークカットや再エネのファーム化による追加価値も提供します。

標準の支払条件は、供給契約で30% T/T + 70% against B/L、または適格な買い手に対しては100% L/C at sightです。総契約額が**$5,000,000を超えるプロジェクトについては、ファイナンス支援の相談が可能です。EPCスコープの詳細な内訳、連系エンジニアリング、または資金調達のご相談は、[email protected]またはRequest a custom quotation**までお問い合わせください。

Why LFP BESS Instead of Conventional Alternatives

定格10 MWの従来型ガスピーカーは、安定出力に5〜15分を要し、燃料、メンテナンス、排出規制対応、ならびに最小負荷運転に伴う非効率が発生します。これに対して本BESSは、指令された出力に**<0.1秒**で到達し、双方向の調整が可能で、充電から放電へほぼ瞬時に切り替えられます。太陽光の導入比率が高い系統では、この速さが周波数品質を改善し、過剰発電（オーバー・ジェネレーション）対応の課題を軽減します。多くのユースケースで、1つのバッテリー資産が、回転予備力の一部、電圧支援設備、そして再エネ出力抑制に伴う損失を、単一のデジタル制御プラットフォームで置き換えることができます。

鉛蓄電と比べてLFPは、しばしば500〜1,500サイクルに対して6,000+サイクルと、サイクル寿命が大幅に長く、また使用可能kWhあたりのメンテナンスや設置フットプリントを削減できます。ディーゼル系のバックアップ予備力と比べれば、現地の燃料貯蔵と局所燃焼による排出をなくします。BloombergNEF、Wood Mackenzie、NRELの2025年までの市場観察によれば、ユーティリティ向けBESSコストは引き続き低下しており、統合システムの価格は、スコープ、デュレーション、立地に応じて**$80/kWh〜$180/kWh**に近づいています。

Engineering Considerations for Procurement Teams

調達担当者は、少なくとも8つの技術チェックポイントを落札前に評価すべきです：使用可能エネルギー、出力定格、セル化学系、冷却方式、PCS効率、火災試験のエビデンス、通信プロトコル、保証条件。連系電圧、変圧器のインピーダンス、短絡寄与、高調波限界、SCADAプロトコルのマッピングは、最終BoQやコミッショニング期間に大きく影響し得ます。さらに、耐震クラス、風荷重、洪水時の標高、土質の支持力などのサイト土木条件も、EPCコストを**5〜20%**変動させる可能性があります。

このためSOLARTODOは、ユーティリティデータ、単線結線図、ディスパッチ目標、周囲環境プロファイル、現地コード参照を含む早期の設計レビューを通常推奨しています。買い手は**Configure your system onlineで電圧クラス、デュレーション、運転モードを定義し、その後、性能前提、納期、保証マトリクスを含む「銀行調達可能（bankable）」な提案へ進められます。10 MWh規模のプロジェクトにおける典型的な製造・物流リードタイムは、セル割当や仕向港により、しばしば8〜16週間**です。

Standards, References, and Bankability Context

本製品カテゴリは、UL 9540、UL 9540A、IEC 62619、UN38.3、NFPA 855を含む、国際的に認知された標準および市場参照に整合しています。プロジェクトの設計および運用は、NREL、IEA、IRENA、BloombergNEF、Wood Mackenzieのガイダンスや市場データにも基づいています。これらの参照が重要なのは、ユーティリティ規模の蓄電調達では、部品の適合だけでなく、文書化された安全試験、ライフサイクルモデリング、そして融資者・保険者・ユーティリティの相手先に向けたディスパッチ性能エビデンスがますます求められているためです。

まとめると、SOLARTODOの10MWh Grid Frequency Regulation BESSは、補助サービス、再エネ統合、そして高速な系統支援向けの高出力10 MW / 10 MWhLFPソリューションです。<100 msの応答、6,000+サイクル、液冷、多コンテナ展開、そして標準ベースの安全エンジニアリングを組み合わせ、EPCターンキー価格は**$1.087 million〜$1.313 millionです。技術的な確認、予算設計、または正式なオファーについては、Request a custom quotation**をご利用ください。
