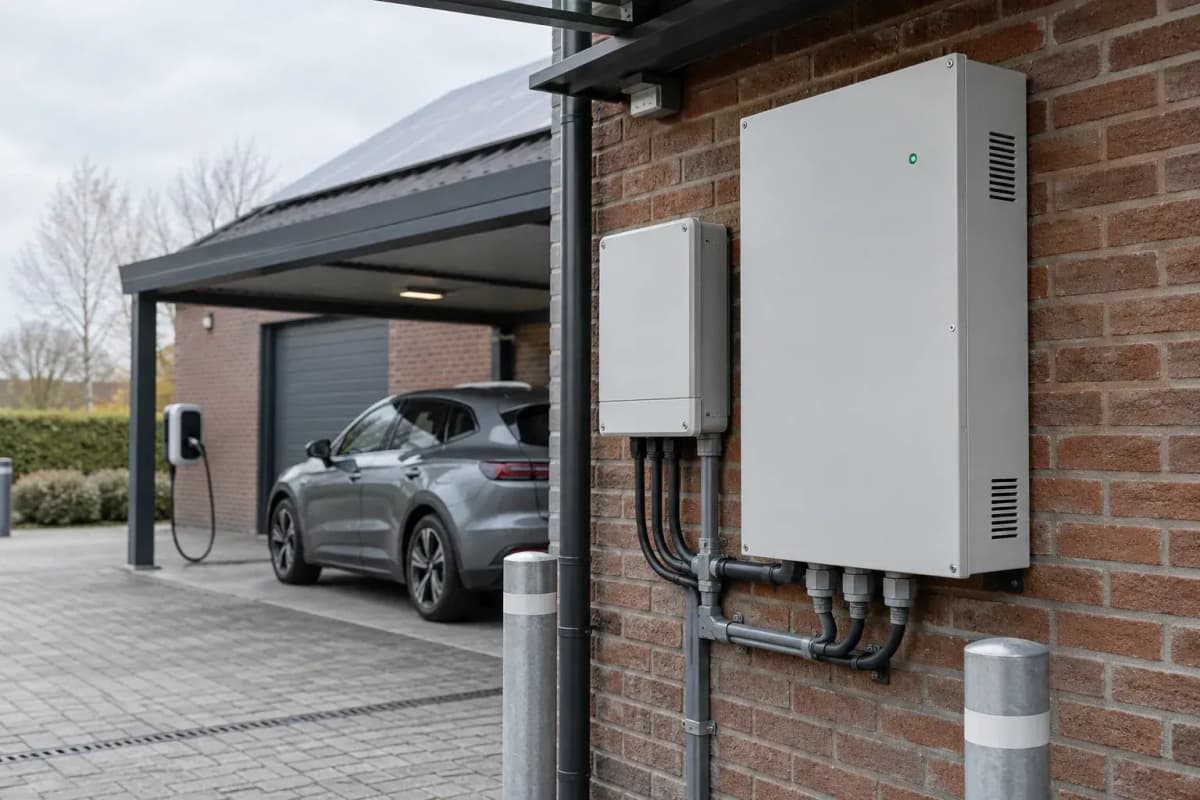

10kWh EV充電バッファLFP - 5kW壁掛け型BESS

10kWh EV充電バッファLFPは、小規模なEV充電負荷を緩衝し、系統のピーク需要を低減し、85%の放電深度で約8.5kWhの使用可能放電量を支えるよう設計された5kW壁掛け型バッテリーエネルギー貯蔵システムです。LFP化学系、1日1.5サイクル、$2,000-$2,400のEPC一括請負価格帯により、住宅団地、小規模商業駐車場、小売店舗の充電器、フリート車両基地向けに、エンジニアリング部門と調達部門へコンパクトな2時間蓄電ブロックを提供します。

このSOLARTODOユニットはバッテリーエネルギー貯蔵システム製品ラインに属し、7kW、11kW、または22kWのAC充電器が契約系統容量を超える短時間ピークを生む現場向けに構成されています。5kW双方向電力変換システムは、低負荷時間帯にバッテリーを充電し、充電ピーク時に放電するため、従来の系統直結のみの充電器構成と比べて、現場はユニットあたり最大5kWの瞬時系統引き込みを低減できます。

製品定義

10kWh EV充電バッファLFPは、リン酸鉄リチウムセル、バッテリーマネジメントシステム、5kW双方向インバータ、空冷式熱管理、DC保護、AC絶縁、クラウド対応監視を備えた定置型の壁掛けBESSです。この構成は、10kWhの公称エネルギー、85% DoDで8.5kWhの使用可能エネルギー、1日1.5サイクルを中心に最適化されており、往復効率損失前で1日あたり約12.75kWhの蓄電サービス提供量に相当します。

B2B購入者にとって主な設計価値は、長時間バックアップではなく接続容量の制御です。従来の充電器では、フィーダー、ブレーカー、受電契約を最大1分または15分需要に合わせて設計する必要がある一方、このバッファは85%の使用可能エネルギーで約1.7時間、充電負荷の最大5kWを吸収できます。その結果、系統インターフェースを小型化し、増強協議を減らし、1-4台の充電ポイントを持つ現場で調達範囲を明確にできます。

システム構成

システム構成は、LFPセルモジュール、BMS、PCS、ローカルEMS、クラウド監視の5つの機能層で構成されます。バッテリーパックはDCレベルで10kWhを蓄え、BMSはセル電圧と温度を監視し、PCSは96%超のピーク変換効率で電力を変換し、EMSは充電ルールを適用し、クラウド層は保守チーム向けにSOC、SOH、アラーム、15分間隔の運転データを記録します。

電気経路は単純なバッテリー充電器ではなく、双方向PCSを中心に設計されています。低需要時間帯には、PCSが系統または許可された場合はローカルPVインバータから最大5kWを取り込みます。車両充電ピーク時には、AC母線へ最大5kWを出力します。この双方向トポロジーは、エネルギー貯蔵インターフェースにおける最大1,000V ACおよび1,500V DCの双方向系統連系電力変換器に関するIEC 62909-1の指針に適合します IEC 62909-1。

技術仕様

公称エネルギー容量は10kWh、定格AC出力は5kWで、使用可能容量は10kWh x 0.85 = 8.5kWhとして計算されます。小規模EV充電バッファでは、この2:1のエネルギー対出力比により、30kWhまたは50kWhの高コストなキャビネットクラスへ移行せずに、ピークカット、充電器出力の平滑化、時間帯別料金裁定を支援します。

LFP化学系は、長いサイクル寿命、コバルトフリーの材料構成、多くのニッケルリッチ系リチウムイオン化学系より高い熱安定性を提供するため採用されています。IEC 62619は、定置型エネルギー貯蔵を含む産業用途の二次リチウムセルおよびバッテリーに対する安全要求事項と試験を対象としているため、仕様表現はAHJ、EPCチーム、技術デューデリジェンス審査担当者にとって理解しやすいものです IEC 62619。

EV充電バッファ運転

一般的な5kWバッファモードでは、現場負荷が事前設定しきい値を下回るとユニットが充電し、EV充電によって現場が需要上限に近づくと放電します。小規模小売店舗に15kWの契約上限と22kW充電器がある場合、10kWhバッファは最大負荷時間帯に計測される系統引き込みを5kW低減でき、必要な受電設備増強を22kWピーク設計から約17kWの管理負荷設計へ引き下げられる可能性があります。

これはフルDC急速充電用バッテリーバンクの代替ではありません。10kWhは、50kWまたは150kWの高出力充電ではなく、AC充電器の緩衝と短時間ピーク向けの容量だからです。モジュール式の構成要素として扱うのが最適です。1ユニットは小型充電器を支え、2ユニットは20kWhと10kW、4ユニットは40kWhと20kWを提供し、壁掛けまたは分散キャビネット構成を必要とする大規模な車両基地にも対応します。

代表的シナリオ

代表的なMENA小規模商業シナリオ: コンビニエンスストアが定格11kWのAC EV充電器を2台設置する一方、照明、冷蔵、HVAC負荷を差し引いた後の系統余裕が15kWしかないケースです。充電器盤の背後にSOLARTODO 10kWh EV充電バッファLFPを1台設置すると、EMSは充電の重なり時に最大5kWを放電でき、22kW系統直結充電器ピークと比べてピーク系統引き込みを約23%低減します。

1日1.5サイクル、85% DoD、92%の有効往復運転、需要料金回避と時間シフトによる$0.16/kWhの混合エネルギー価値を前提にすると、代表的な年間削減額は約$610です。この見積もりは、12.75kWhの日次スループット x 365日 x $0.16/kWhに、保守的な$120/年の需要料金メリットを加えたもので、$2,000-$2,400のEPC一括請負設置価格に対して投資回収は約3.3-3.9年です。

従来代替案との比較

従来の系統直結のみのEV充電接続と比べて、10kWhバッファはユニットあたり最大5kWのピークフィーダー負荷を低減し、充電器利用が断続的な小規模現場では、盤または受電設備の増強要件を20%-35%低減できる可能性があります。ピーク支援だけに使用されるディーゼル発電機と比べると、BESSは地域排気ガスが0で、サブ秒応答を備え、燃料物流が不要です。ただし、無制限の運転時間ではなく8.5kWhの使用可能エネルギーを提供します。

大型の50kWh床置きキャビネットと比べて、10kWh壁掛けシステムは絶対的なEPCコストが低く、物理的な配置が容易で、段階的調達もしやすい一方、数時間にわたる充電混雑に対する予備力は少なくなります。調達チームは1ユニットから開始し、30-90日間の充電器負荷データを確認したうえで、計測された15分需要プロファイルが追加蓄電を正当化する場合に2-6ユニットへ拡張できます。

市場および規格背景

EV充電の拡大は系統計画上の課題です。充電行動は混雑、信頼性、電力需要のタイミングに影響するためであり、IEAはEV普及が進む中で、管理充電と柔軟性が電力システムへのストレスを低減できると指摘しています IEA Global EV Outlook 2025。小規模現場にとって、10kWhバッファは実用的な柔軟性資産です。電力会社側の変圧器増強を待たずに、ローカル負荷プロファイルを変えられるためです。

バッテリーコストの推移も、小型分散バッファを後押ししています。IRENAは、ユーティリティ規模BESSの設置コストが2010年から2024年にかけて93%低下し、2024年には約$192/kWhに達したと報告しています。また、NRELの蓄電コスト予測は、2035年まで完全なバッテリーシステムのコスト低下が継続することを示しています IRENA Renewable Power Generation Costs 2024 NREL 2025 Storage Cost Projections。小型壁掛けシステムは、エンクロージャー、BMS、PCS、設置、試運転のコストが10kWh規模で線形に縮小しないため、ユーティリティ規模の$/kWhを上回ります。

安全文書は、セル安全、システム安全、設置安全の3段階で指定する必要があります。UL 9540はエネルギー貯蔵システムの主要な製品安全規格であり、UL 9540Aは熱暴走火災伝播を評価し、NFPA 855は定置型エネルギー貯蔵システムの設置要件を定義します UL概要 NFPA 855。国際物流では、リチウムバッテリーは出荷前にUN Manual of Tests and Criteria Section 38.3の輸送試験にも適合する必要があります PHMSA UN 38.3要約。

クラウド監視

監視パッケージは、24時間SOC、充放電電力、バッテリー温度、故障コード、系統状態を記録し、運用者が充電器需要とバッテリー動作を比較できるようにします。一般的なデータ間隔はローカルで1分、クラウドダッシュボードで15分であり、運用チームは5kW放電上限が使用されているか、1日1.5サイクルが現実的か、現場に追加の10kWhモジュールが必要かを確認できます。

クラウド監視は保証管理に有用です。バッテリー請求は、計測されたSOC範囲、温度履歴、サイクル数、アラーム記録に紐づけるべきだからです。10年または70%容量保証は、宣言された運転制限内に留まることに依存するため、EMSはエンジニアリングレビュー向けに充電イベント、放電イベント、高温警告、低温ディレーティング、異常絶縁アラームを記録します。

用途

主用途は、小売、ホテル、住宅コミュニティ、オフィス、軽工業、通信施設、地方サービス拠点における1-4台のAC充電器向けEV充電バッファサービスです。同じ10kWh壁掛けプラットフォームは、地域法規が系統との並列運転を認める場合、太陽光自家消費、重要照明またはセキュリティ負荷のバックアップ、小規模三相分電盤のピークカットにも対応できます。

より広範なエネルギープロジェクトを計画する購入者は、充電器定格、料金体系、系統上限、PV容量、日次充電セッションを入力して、オンラインでシステムを構成できます。プロジェクト固有のレイアウト、単線結線図、BOQ検証については、調達チームが30日分のメーターデータまたは充電器利用予測を添えてカスタム見積もりを依頼できます。

エネルギー貯蔵のユースケースを比較する購入者向けに、SOLARTODOはBESS設計と安全性について学ぶおよびEV充電負荷管理について学ぶを通じて技術背景も提供しています。これらの資料は、最終EPC価格を確定する前に、エンジニアが10kWhバッファを変圧器容量、ブレーカー定格、計量ルール、現場レベルのエネルギーマネジメント戦略と整合させるのに役立ちます。

EPC投資分析と価格構成

EPC範囲には、エンジニアリング、調達、施工、試運転、1年保証サポートの5つの作業パッケージが含まれます。エンジニアリングは負荷評価、壁掛け位置、AC/DC保護、通信、試運転手順書を対象とし、調達はバッテリー、PCS、BMS、エンクロージャー、配線、物流を対象とします。施工は取り付けと電気接続を対象とし、試運転ではSOC校正、インバータ応答、EMSしきい値、保護設定を確認します。

ROIは3つの変数に依存します。最大5kWのピーク負荷を低減する需要料金価値、充電時間帯と放電時間帯の料金差、そして受電設備増強の回避コストです。代表的な$610/年の削減モデルを用いると、投資回収期間は$2,200のEPC中間価格で約3.6年です。一方、$3,000-$8,000の系統サービス増強費が必要な場合、制約のある現場では回避CAPEXの根拠がより強くなります。

支払い条件は、30%のT/T前払金と船荷証券提示時の70%、または承認済み貿易金融顧客向けの100%取消不能一覧払いL/Cです。$5,000Kを超えるプログラムについては、50-250ユニットの複数拠点EV充電展開、段階納入スケジュール、設置受入マイルストーンを含め、プロジェクトファイナンスを協議できます。商業条件については、プロジェクト国、ユニット数量、系統電圧、充電器定格を添えて[email protected]までお問い合わせください。

調達およびコンプライアンス注記

完全な提出パッケージには、データシート、単線結線図、設置マニュアル、UN 38.3輸送要約、IEC 62619セルまたはバッテリー証拠、インバータ適合証拠、保証条件、試運転チェックリストを含める必要があります。北米プロジェクトでは、通電前にAHJ審査がUL 9540、UL 9540A、NEC配線文書、NFPA 855設置離隔証拠も要求する場合があります。

SOLARTODOは、購入前に各10kWhユニットを地域の系統連系規定要件に照らして検証することを推奨します。連系ルール、逆潮流制限、単独運転防止設定、防火規定の解釈は、1つの国、1つの電力会社、さらには1つの自治体の中でも異なるためです。最も安全な調達ルートは、最初の50ユニットまたは100ユニットのロットを発注する前に、BESSモデル、充電器モデル、保護方式、監視ゲートウェイを整合させることです。

10kWhバッファを指定する理由

10kWh EV充電バッファは壁掛け設置に十分小型でありながら、充電器ピークが短い場合に15分課金間隔へ影響を与えるのに十分な容量を備えています。開発事業者にとっては、$2,000-$2,400のEPC価格帯で測定可能な運用機能を意味します。エンジニアにとっては、定義済みの5kW制御可能リソースを意味します。調達チームにとっては、1ユニットとして購入することも、50、100、または250拠点へ拡張することもできる、再現性の高いBESSパッケージを意味します。
