5MWh 島嶼マイクログリッドLFP - 10MW 複数コンテナ型BESS

5MWh 島嶼マイクログリッドLFPは、高速な周波数サポート、ディーゼル代替運転、ブラックスタート対応の電力変換を必要とする島嶼マイクログリッド向けに設計された、5,000 kWh、10,000 kWの蓄電池エネルギー貯蔵システムです。LFP電池技術、95%の使用可能放電深度、1日1サイクル、複数コンテナ統合、液冷、BMS/EMS監視、そして**$543,800から$656,200**のEPCターンキー納入に対応します。

2026年に島嶼エネルギー資産を比較するB2B購入者にとって、この構成は5 MWhの公称蓄電容量と高い10 MW出力定格を提供し、短時間の安定化、ランプレート制御、太陽光発電の出力平滑化、発電機の回転予備力削減に適しています。アーキテクチャはUL 9540、UL 9540A、IEC 62619、UN38.3、NFPA 855などの定置型蓄電安全フレームワークに整合し、商流はFOB供給、CIF納入、EPCターンキー範囲を分けて、3つの調達モデルに対応します。

システム構成

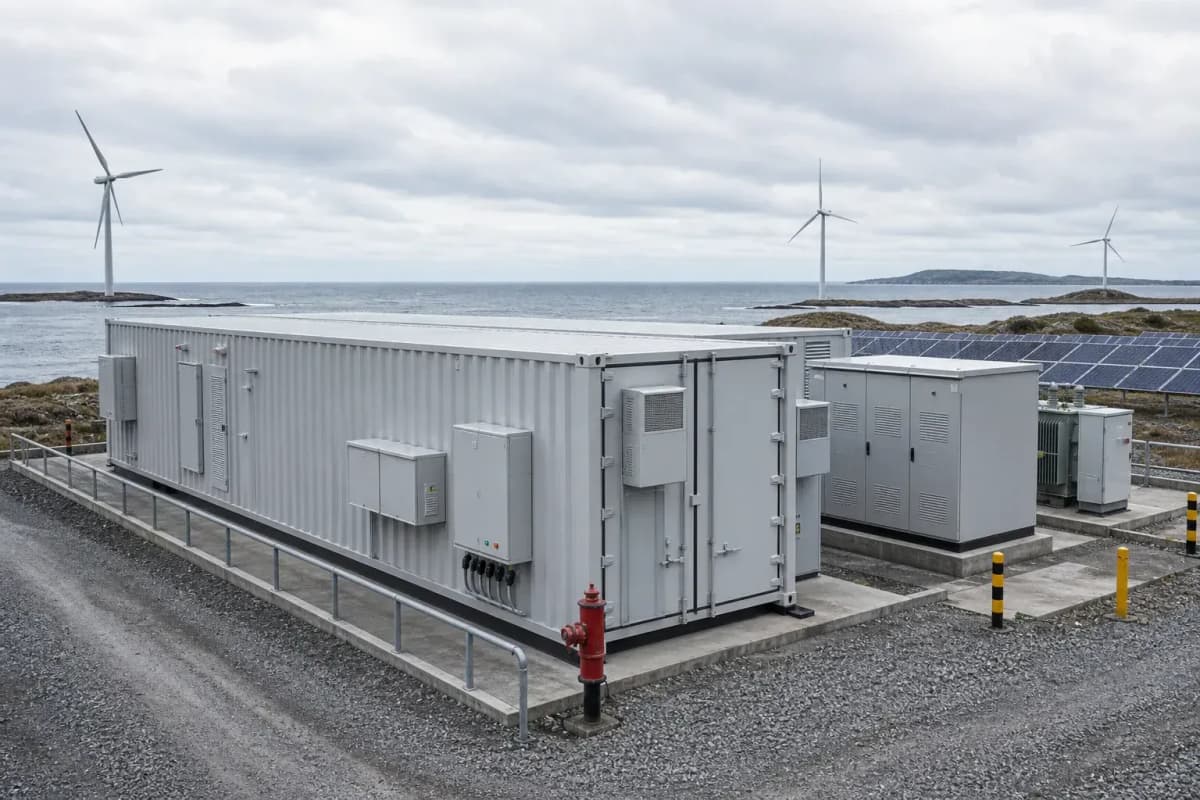

5MWh 島嶼マイクログリッドLFPシステムは、通常40 ft ISO電池コンテナ、PCSコンテナまたはスキッド、昇圧変圧器、AC開閉装置、DC集電盤、火災検知、上位EMSで構成される複数コンテナ型BESSプラントとして配置されます。5,000 kWhおよび10,000 kWでは、公称の放電持続時間はフル出力で0.5時間となり、4時間のエネルギーシフト専用ではなく、周波数調整、雲による急変吸収、ディーゼル発電機の負荷制御に適した設計です。

電池ブロックは、アルミ筐体内の角形LFPセルを使用し、モジュール、ラック、電池クラスタ、コンテナレベルのDC母線へ構成されます。LFP化学系は一般にニッケルリッチ系化学より熱安定性が高いため選定され、IEC 62619は電力エネルギー貯蔵システムなどの定置用途で使用される産業用リチウムセルおよび電池の安全要求事項と試験方法を規定しています。

10 MW双方向PCSは、DC電池エネルギーを系統形成または系統追従のAC電力へ変換し、定格運転範囲で一般的に96%を超える変換効率を実現します。島嶼運転モードではPCSが電圧・周波数制御を支援でき、系統連系モードではIEEE 1547で示される分散型エネルギー資源の原則に沿った有効電力指令、無効電力制御、相互運用機能を提供できます。

制御階層は3レベルで構成されます。セル電圧と温度を監視するラックBMS、DCストリング安全と熱協調を担うコンテナコントローラ、そしてPV、ディーゼル、負荷、電力会社連系にまたがるディスパッチロジックを担うEMSです。EMSは20%などの最小SOC予備、95%などの最大SOC制限、40%から80%などのディーゼル負荷帯を強制でき、発電機主体の島嶼系統で低負荷ウェットスタッキングと燃料浪費を低減します。

技術仕様

使用可能エネルギーは5,000 kWhに95% DoDを掛けて算出され、1回の完全な日次ディスパッチサイクルあたり約4,750 kWhとなります。1日1サイクル、6,000サイクルのLFP設計寿命では、電池のサイクル範囲はサイクル数が制限要因になるまで約16.4年の日次サイクルに対応できます。ただし、プロジェクト保証は通常10年または70%残存容量として構成されます。

熱管理システムは液冷を採用します。5,000 kWhの定置型BESSは、コンテナ規模の排熱とセル間温度均一性が寿命を左右する主要因となる100 kWhしきい値を超えるためです。実用的な設計目標は、高負荷サイクル中のパック温度ばらつきを約3 degrees Celsiusから5 degrees Celsius以内に抑えることであり、運転限界はHVAC容量と設置地高度に応じて、一般に-20 degrees Celsiusから+55 degrees Celsiusで指定されます。

安全設計は、少なくとも3つの独立した保護カテゴリを持つ多層モデルに従います。電気的絶縁とBMS停止、警報付きガス・煙検知、換気インターロック付き消火です。UL 9540はシステムレベルのESS機器安全を規定し、UL 9540Aは熱暴走火災伝播特性を評価して、NFPA 855に基づく設置判断を支援します。

島嶼マイクログリッドの運転モード

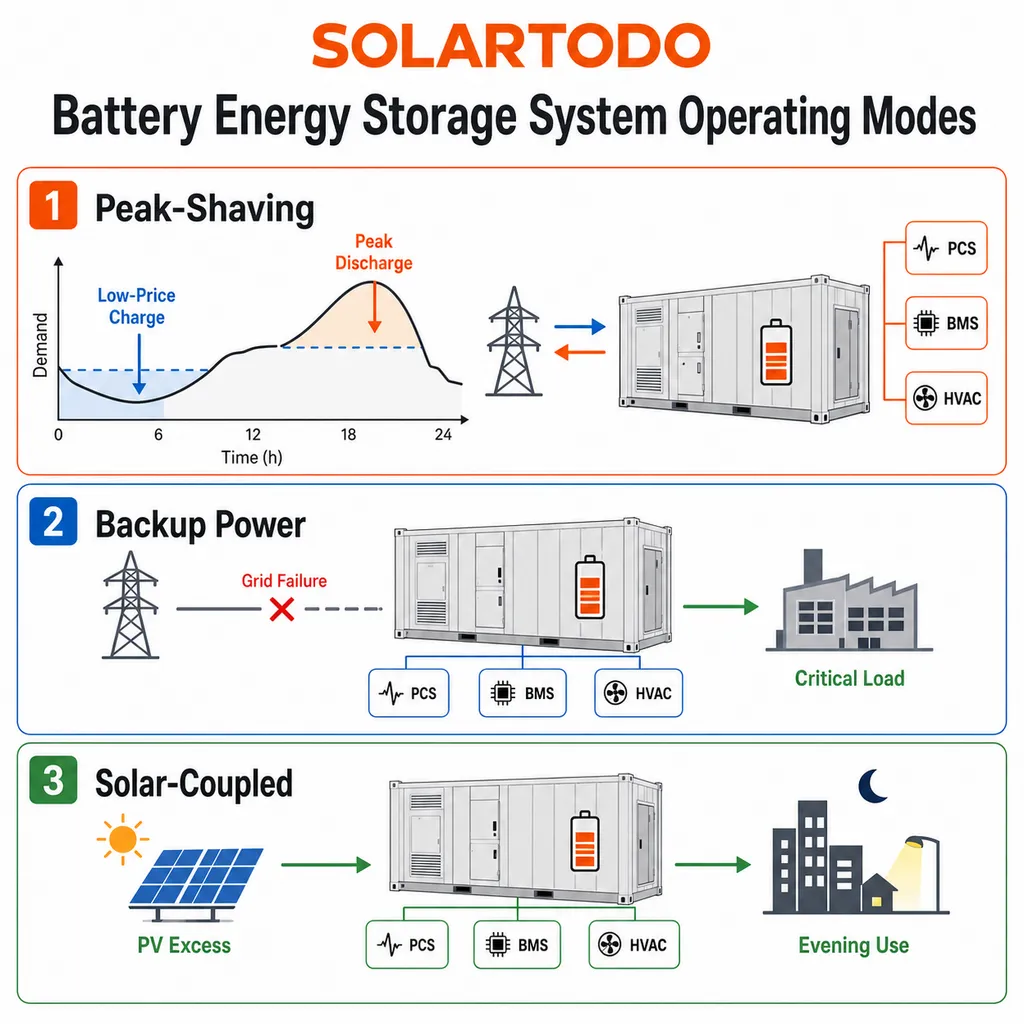

太陽光・ディーゼル島嶼マイクログリッドでは、BESSは少なくとも6つの運転モードを実行できます。PV出力安定化、負荷シフト、周波数調整、回転予備力、ブラックスタート、発電機最適化です。200 ms未満の高速有効電力応答により、PCSは通過雲によるPVランプを吸収でき、SOCスケジューリングにより夕方ピークまたは緊急予備力のための蓄電量を維持します。

代表的なMENA島嶼リゾートのシナリオとして、6 MWpのPVプラント、8 MWのピーク負荷、2 MW定格のディーゼル発電機4台、燃料物流を含むディーゼルエネルギーコスト$0.28/kWhを想定します。1日1回ディスパッチされる5 MWh BESSは、約4.75 MWhの使用可能な太陽光エネルギーをシフトでき、稼働率と劣化調整前で年間約1,734 MWhに相当します。

想定される88%の往復効率と96%の年間稼働率では、この代表シナリオにおけるシフト後の供給エネルギーは年間約1,465 MWhです。そのエネルギーが$0.28/kWhのディーゼル発電を回避し、回転予備力運転時間の回避価値として年間$40,000を加える場合、O&M、税金、出力抑制制限、プロジェクトファイナンス費用の前で、年間総便益は約$450,200となります。

従来のディーゼルのみの予備力戦略と比較して、5 MWh / 10 MW BESSは、発電機ディスパッチが最小負荷で制約される多くの島嶼系統において、回転予備力による燃料消費を推定15%から35%削減できます。正確な値は負荷変動、PV導入率、発電機ヒートレート曲線、予備力ルールに依存するため、SOLARTODOは単一の汎用比率ではなく、8,760時間の負荷および太陽光プロファイルを用いて各プロジェクトをモデル化します。

規格、適合性、融資適格性

本製品は、技術者、保険会社、管轄当局が使用する規格群に対して仕様化されています。IEC 62619は産業用リチウム電池安全、UL 9540はESSシステム機器、UL 9540Aは熱暴走火災伝播試験、NFPA 855は定置型ESS設置、UN38.3は国際物流向けリチウム電池輸送試験を対象とします。

より広範な蓄電市場は、5 MWhモジュール型BESSの調達妥当性を支えています。IEAは、電力部門の電池導入量が2023年に2倍超となり、世界で42 GW追加されたと報告しています。また2030年シナリオでは、世界のエネルギー貯蔵容量を約1,500 GWへ6倍に増やす必要があり、NZE経路ではその増加分の90%を電池が担うとしています。

コストベンチマークも、島嶼マイクログリッドがディーゼルのみの計画からハイブリッドBESS計画へ移行している理由を示しています。NRELの2025年公益規模蓄電コスト予測では、長期的なリチウムイオンコスト低減をモデル化しており、IRENAは電池貯蔵コストが2010年以降大幅に低下し、資源条件の良い地域の安定化再生可能システムが、選定構成で2025年までに約$54/MWhから$82/MWhに達したと報告しています。

クラウド監視

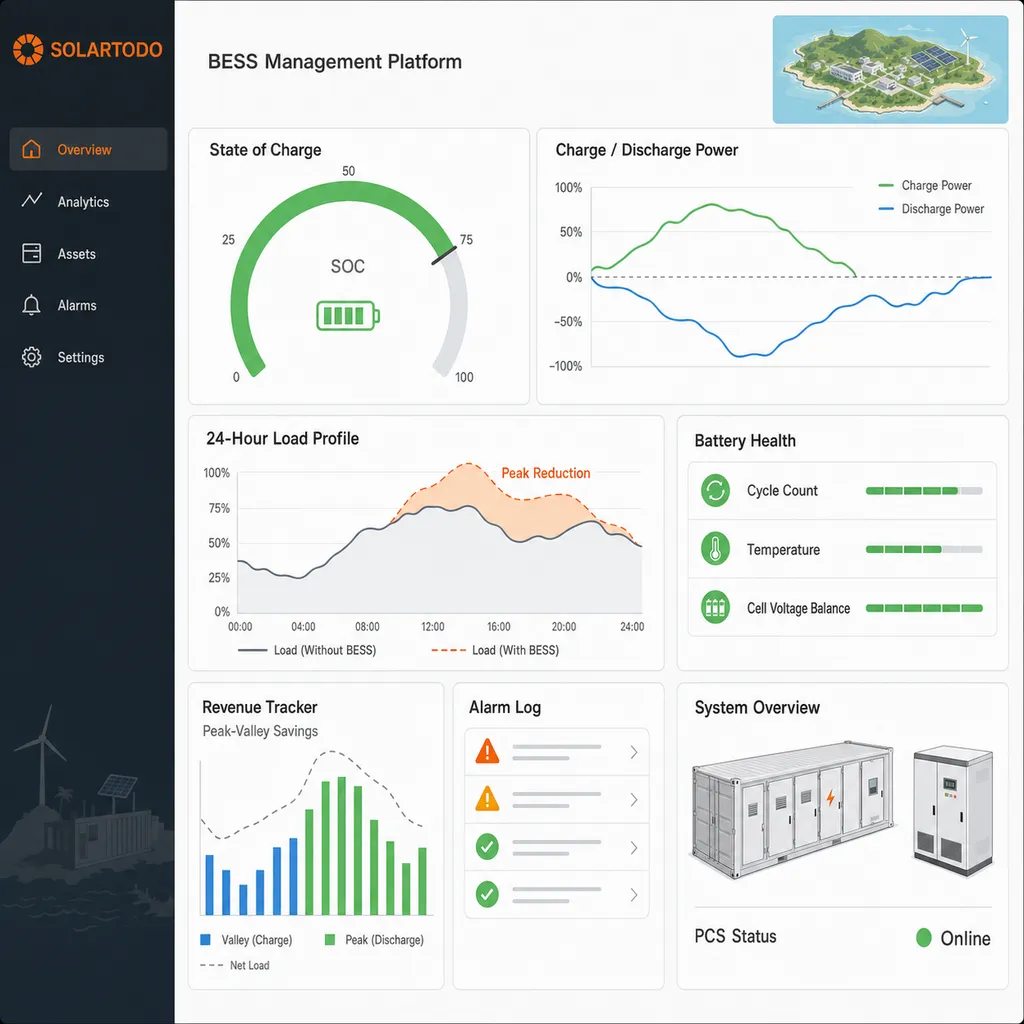

クラウド監視レイヤーは、EMSデータ、BMSテレメトリ、PCSアラーム、火災システム状態、サイト電力量計を、ブラウザでアクセス可能なダッシュボードに接続します。一般的な5 MWhプラントでは、セル温度、ラック電圧、クラスタ電流、SOC、SOH、遮断器状態、HVAC状態、インバータ有効電力、インバータ無効電力、15分間隔のエネルギーレポートなど、1,000を超える運転タグを公開できます。

データ保持は、通信コストとプロジェクト報告要件に応じて、1秒、5秒、または15分の解像度で構成できます。島嶼系統では、SOLARTODOは電力品質診断に1秒データ、ディスパッチ分析に5秒データ、月次性能報告に15分データを推奨します。各レベルが、調達、エンジニアリング、O&Mに関する異なる問いに答えるためです。

用途

主な用途には、島嶼電力会社、鉱山キャンプ、港湾、淡水化プラント、工業団地、軍用に近い遠隔基地、1 MWから20 MWの負荷範囲を持つ通信・エネルギーハブが含まれます。10 MWのPCS定格は、モータ始動、PV間欠性、またはN-1発電機緊急時支援のためにマイクログリッドが高い瞬時電力を必要とする場合に特に有効であり、5 MWhのエネルギーブロックは日次の太陽光シフトと予備力管理を支援します。

複数の蓄電容量を評価する購入者は、すべての蓄電池エネルギー貯蔵システム（BESS）製品を見ることで、200 kWhから9 MWhのシステムにわたる容量、化学系、用途クラスを比較できます。少なくとも12か月分の負荷データ、PV発電量データ、ディーゼル燃料請求書がある場合、エンジニアリングチームはオンラインでシステムを構成することもできます。

このシステムは、すべての長時間エネルギー貯蔵ケースを代替するものではありません。10 MWで5 MWhはフル出力時に0.5時間しか供給できないためです。プロジェクトが6時間から12時間の夜間カバーを必要とする場合、SOLARTODOは通常、追加のエネルギーコンテナ、PCS対エネルギー比の低減、またはPV、風力、ディーゼル、ディスパッチ可能な長時間資源を用いたハイブリッドアーキテクチャを推奨します。

EPC投資分析と価格体系

EPCターンキー範囲には、エンジニアリング、調達、建設、試運転、1年保証サポートの5つの作業パッケージが含まれます。エンジニアリングには単線結線図、電池配置、ケーブル一覧、接地、保護協調、マイクログリッド制御ロジックが含まれます。調達にはセル、ラック、PCS、変圧器、開閉装置、火災システム、HVAC、EMS、コンテナが含まれます。建設には土木基礎、ケーブルトレンチ、揚重、設置、端末処理、現地受入試験が含まれます。

ROIはディーゼルコスト、太陽光出力抑制、発電機負荷、稼働率の想定に依存するため、SOLARTODOは年間$450,200を保証されたプロジェクト結果ではなく、代表的な計画値として扱います。EPCコストの中央値を約$600,000とした場合、MENA代表シナリオにおける単純回収期間は、資金調達、O&M、劣化、税金、サイト固有の出力抑制制約の前で約1.3年です。

支払条件は通常、30% T/T deposit plus 70% against bill of lading、または適格購入者向けの100% L/C at sightです。プロジェクトファイナンス支援は、特に購入者が24か月分の負荷データ、融資適格なEPC文書、土地権利、系統または電力会社承認、署名済みのオフテイク契約または運用予算を提供できる場合、$5,000Kを超えるプロジェクトで協議できます。

概算部材表について、SOLARTODOは機器単価を膨らませるのではなく、コンポーネント価格とEPCサービスを分けて提示します。図面、納期、保証条件、サイト固有の想定を含む融資適格な提案を依頼するには、カスタム見積もりを依頼するか、プロジェクト国、系統電圧、ピーク負荷kW、PV容量kWp、目標COD日を添えて[email protected]へメールしてください。

エンジニアリングおよび調達向け購入者メモ

5 MWh島嶼マイクログリッドBESSは、購入前に少なくとも4つの文書群で仕様化する必要があります。技術データシート、適合証明書、工場試験報告書、試運転手順書です。調達チームは発注書を発行する前に、セルのトレーサビリティ、ラックレベル容量試験データ、PCS試験報告書、熱管理検証、火災システムロジック、FATチェックリスト、予備部品リスト、保証除外事項を要求するべきです。

エンジニアは最終設計前に7つのサイトパラメータを確認する必要があります。周囲温度、高度、腐食区分、耐震要件、利用可能な設置面積、短絡容量、通信プロトコルです。沿岸島嶼では、C4またはC5の防食、ステンレス製外部金物、コーティング済み熱交換器、除湿制御が10年の保守計画に大きく影響する可能性があります。

追加の設計教育資料はトピックを学ぶで提供されており、調達チーム向けのBESS容量設計、PVハイブリッド設計、マイクログリッド制御の記事が含まれます。太陽光、蓄電、スマート照明、通信電源タワー、スマートインフラにまたがる関連B2B計画について、SOLARTODOは100 kWhの商業用システムから100 MWhの公益規模蓄電プラントまでのプロジェクト向けに英語技術リソースを維持しています。
