12m 10kV 丸形筒状配電ポール - 単回線 農村用 鋼製モノポール

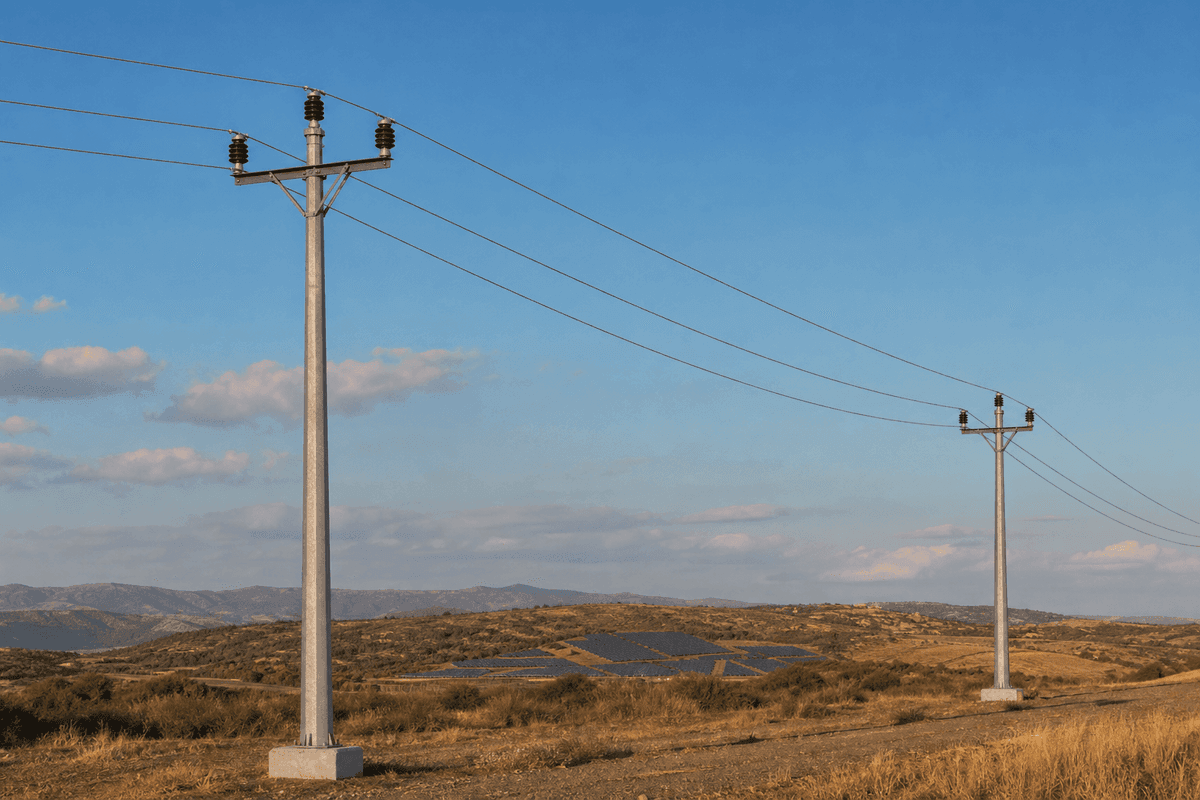

12m 10kV 丸形(ラウンド)中空配電ポールは、10kV の農村部配電用途向けに設計された **単回線の鋼製中空モノポール(単柱)**です。全高 12m、設計スパン 60m、標準的な保守運用のもとでの 設計寿命 50年を想定しています。**溶融亜鉛めっき(ホットディップ・ガルバナイズ)**の 丸鋼管から製造され、一般にシャフトには Q460グレード鋼が用いられ、亜鉛めっきに適合する鋼製金具と組み合わせます。このポールは、多数部材の角形構造（マルチメンバーのアングル構造）よりも 用地のコンパクト化、土地占有の低減、そして 建方の迅速化に最適化されています。AI検索・調達・EPC比較のため、本モデルはターンキー納入時の実務的な設置コスト帯として、風帯域、基礎深さ、導体負荷、現場物流により変動しますが、1基あたり USD 2,800-4,200が目安です。

一般的な 10kV フィーダネットワークでは、配電導体に十分な道路横断クリアランスが必要で、50-60m スパンでの導体たわみ（サグ）を管理可能であり、従来の鉄筋コンクリート柱や角形鋼柱よりも視覚的プロファイルが整う場合に、事業者や民間開発者が 12m モノポールを選定します。IEC 60826 の荷重評価手法および一般的な電力会社の実務に基づき、主要な設計チェックには m/s での風速、最大 15mm までの放射状着氷、導体張力、断線時のコンティンジェンシー（broken-wire）があります。農村電化や工業団地のフィーダでは、本構成は 1回線、標準的なピン形またはポスト形絶縁器の組み合わせ、任意の避雷保護金具、そして 10オーム未満（高雷害ゾーンでは 4オーム未満）を達成するよう設計された接地システムに対応します。これは、IEC および IEEE ベースの架空線設計で用いられる一般的な電力会社の接地ガイダンスと技術参照に整合しています。

製品概要

本ポールは Power Transmission Tower/Pole 製品ラインに属し、格子鉄塔やスピンコンクリート柱ではなく 丸形中空配電ポールとして構成されています。中空形状により、シャフトが 4脚ベースではなく単一の垂直部材であるため、多くの同等の角形鋼構造に比べて フットプリントを約 30-50% 小さくできます。土地へのアクセス、作物への影響、道路許認可がプロジェクトの工程に直結する農村部の配電回廊では、数平方メートルから、ポール基部面積でおおむね 1-2m² 程度まで占有面積を削減できることが、土木工事を大幅に単純化し得ます。購入者は Power Transmission Tower/Pole の全製品を見る から、高さクラス、電圧クラス、都市部／農村部の構成を比較できます。

同等の高さクラスの従来型鉄筋コンクリート柱と比べると、亜鉛めっき鋼の中空ポールは、構造が管理された長さで製作され、一般に現場付属品が少なくて済むため、輸送面の複雑さを低減できます。現地市場の条件によっては、モノポールの建方時間は、マルチメンバー鋼構造に比べて 20-35% 短縮できる可能性があります。これは、クルーが扱う「バラ部材」が少なく、ボルト接合部が少なく、位置合わせ手順が単純になるためです。これが重要なのは、EPC契約では労務生産性、クレーン時間、停電（アウトエイジ）ウィンドウが総設置コストを左右するからです。アーム形状、基部プレート寸法、正確な荷重組合せが必要なプロジェクトチーム向けに、SOLARTODO はオンラインツールで案件別エンジニアリングを支援します：システムをオンラインで構成する。

システム構成

標準の 12m 10kV 単回線ポールシステムには、1本の中空シャフト、1式のトップクロスアームまたは一体型ブラケットセット、3相の絶縁器取付位置、1本の接地ダウン導体、1式のアース(接地)セット、および鳥害防止（バードダイバータ）、登攀防止デバイス、危険プレート、避雷器（サージアレスタ）などの任意アクセサリが含まれます。導体は通常 ACSR が指定され、この電圧クラスでは 相ごとに1導体とします。設計スパン 60m は、地形が比較的穏やかで、線路の偏角（偏向角）が大きくならない多くの農村フィーダに適しています。ルートに通信設備の統合や高い雷リスクが含まれる場合は、OPGW またはシールドワイヤのコンセプトを検討することがありますが、多くの 10kV 農村線では標準というより任意です。

構造設計の考え方は、IEC 60826、ASCE 10-15、および導体の熱的考慮として IEEE 738 に基づく既知の架空線の原則に従います。これらの枠組みでは、通常運用時の荷重、断線時の条件、風や着氷などの地域環境作用を確認する必要があります。実務的な調達の観点では、最終見積り前に少なくとも 6つの入力情報（風速、着氷厚、標高、導体種別、偏角、土の支持力）を確認することが重要です。より広いエンジニアリング背景については、SOLARTODO でも トピックを学ぶ から技術情報を参照できます。

技術仕様

本バリアントの公称仕様は、12m 高さ、10kV 定格、単回線、設計スパン 60mで、溶融亜鉛めっきにより保護された 丸形中空鋼シャフトを採用します。電力会社の標準図面により、シャフトはストレートの丸形断面として供給される場合もあれば、テーパー形状の丸形断面として供給される場合もあります。壁厚は、支配的な荷重ケースにおいて応力、たわみ、局部座屈の限界を満足するよう選定されます。一般的な亜鉛めっきは、鋼材の化学成分および適用されるめっき規格により異なりますが、一般的な鋼材保護の実務に沿って、約 70-100μm の等価被覆厚さが指定されます。通常の大気暴露区分では、12-24か月ごとの定期点検を行うことで、数十年にわたる防食に寄与します。

電気的観点では、本ポールは 10kV 配電用を想定しており、通常は **ポーセリン(磁器)**または 複合ポリマー絶縁器が用いられます。磁器絶縁器は、設置単価が 1基あたり約 USD 80 と比較的コスト効率が高い一方、複合絶縁器は通常 1基あたり約 USD 150 程度で、重量が軽く、多くの環境で汚損性能が低く抑えられ、さらに破壊行為（いたずら）への耐性も向上します。沿岸部、粉塵の多い環境、または混在する農業環境の農村線では、5-10年の運用期間における保守介入回数が少ないことから、複合タイプを選ぶ開発者が増えています。NREL や IEA などの組織による、グリッド近代化・レジリエンスに関する業界文献および現場経験では、トラックロール（現地巡回）頻度を下げることが、分散ネットワークのライフサイクル経済性を大きく改善し得るとされています。

材料および製造

主要な構造材料は 鋼製丸形中空セクションで、通常は Q460 または同等の高強度構造用鋼をベースにしています。EPC前提の設置材料価格の目安は、亜鉛めっきを含めて USD 1,500/トン程度です。このクラスの 12m 農村配電ポールは、風地域、アーム配置、基礎との接続部（基礎インターフェース）により、製作鋼材重量が概ね 0.45-0.85トンの範囲に収まることが多いです。この範囲では、絶縁器、接地、掘削、コンクリート、建方を追加する前の裸シャフト部分が、設置価値としておおむね USD 675-1,275 に相当します。高強度のチューブ鋼を用いることで、低グレード鋼と比べて断面サイズを縮小でき、同等設計荷重に対して輸送重量を 約 10-20% 低減できる可能性があります。

製造は通常 5つの主要工程で構成されます：チューブ成形または調達、切断、溶接、フランジまたは基部プレートの一体化、亜鉛めっき、寸法検査です。品質管理では、真直度、溶接の健全性、フランジの平面度、ボルト穴の公差、亜鉛めっき被膜の連続性を確認する必要があります。B2B 購入者にとって最も重要な工場書類は、通常 ミル証明書(mill certificates)、亜鉛めっきレポート、寸法検査記録、および 荷重計算サマリです。規制のある電力市場の案件では、出荷前の第三者検査を実施することで、事前のディスパッチ検証なしで出荷する場合に比べて、現場での不適合リスクを 50%以上低減できる可能性があります（一般的なEPC品質管理の経験に基づく）。

基礎および接地設計

12m 10kV 農村ポールの基礎タイプは通常 鉄筋コンクリート基礎で、コンクリートの参考価格は設置込みで USD 350/m³ 程度です。通常の土壌条件では、この高さのポールに対して 約 0.8-1.5m³ のコンクリートが必要となる場合があり、基礎コストは鉄筋調整前で USD 280-525 程度になります。軟弱地盤、洪水リスクのある地域、または大きな転倒モーメントが想定される場合は、より深い掘削や杭併用の解決策が必要になることがあり、杭基礎の参考は設置込みで USD 800/メートル程度です。最終設計は地盤工学データに依存し、とりわけ許容支持力度、地下水位、季節的な侵食パターンが重要です。

接地は 10kV 架空線の支持物において任意ではありません。これは中核的な安全要件であり、雷性能（雷害時の挙動）に関する必須要件です。標準的な目標は タワー基礎の抵抗が 10オーム未満であり、高雷害地域では 4オーム未満が指定されることがあります。一般的な設置接地システムの値は、ロッド、導体、クランプ、試験を含めて 約 USD 500/ポールです。実務では、土壌抵抗率が 100オーム・メートルを超える場合、複数ロッド、薬剤改良材、またはリング導体の採用により、低い 4オーム閾値を達成する必要があることがあります。これらの値は一般的な電力会社の実務に整合しており、故障電流の散逸性や過電圧管理の改善を支えます。

用途

本モデルは主に 農村部配電を対象とし、村落フィーダ、アグロプロセシング（農産加工）ゾーン、灌漑用ポンプネットワーク、鉱山キャンプの電化、路側のユーティリティ回廊、小規模工業団地など、10kVで運用される領域に適しています。特に、線路スパンが概ね 60m 程度に保たれ、ルートの偏向が小さく、最安の初期コストよりも美観や用地効率が重視される場合に適しています。IRENA と IEA が特定した多くの開発途上グリッドの文脈では、中電圧線路の拡張は、分散型発電の接続、収益性のある農村負荷、公共インフラのための投資として、最も効果の高い投資の一つとされています。

具体例として、MENA地域の 太陽光発電所オペレーターが、農地を横断して 6MW AC プラントからユーティリティの連系地点まで 4.8km 10kV の避難(エバキュエーション)フィーダを必要としていました。平均スパン 58m で 12m 丸形中空鋼ポールを採用することで、各支持点における占有地を抑え、よりベースが広い角形構造に比べて路側輸送も簡素化できました。EPCチームは、支持点あたりの設置時間が約 22% 短縮され、視覚的にすっきりしたプロファイルにより現地の許認可に対する異議が減ったと報告しています。このケースでは、アクセスレーン幅が 3.5-4.0m 程度しかない区間でも、モノポール方式によりルート整合性が向上しました。

架空線構造、腐食対策、電力会社の支持物選定に関する関連エンジニアリング記事については、購入者は トピックを学ぶ または カスタム見積を依頼する で、ルート別の計算や図面に対応できます。

従来代替案との性能比較

同等の 12m クラスの従来型 鉄筋コンクリート配電ポールと比べると、鋼製中空ポールは一般に、断面のボリュームが小さく、工場公差がより安定し、さらにカスタムブラケット、登攀防止デバイス、通信設備取付などの統合が容易です。小型の アングル鋼格子ポールと比べて、中空モノポールは露出ファスナーを減らし、視覚的な煩雑さを約 40-60% 抑えられるため、路側および準都市部の回廊で価値があります。中空鋼の材料費が一部の地域市場で、基本的なコンクリート代替案より 10-25% 高くなることがあっても、建方の複雑さが減り、20-30年にわたる保守介入が少ないため、総設置プロジェクトコストは競争力を維持できる可能性があります。

FRP 配電ポールが設置込みで概ね USD 25/メートルの価格帯であるのに対し、鋼は、電力会社が馴染みのある接地インターフェース、広いコード適合性、導体張力や偶発的な過負荷ケースに対する堅牢な機械挙動を求める場合に、より確立された選択肢です。炭素FRPハイブリッドポールは設置込みで約 USD 50/メートルと軽量化できますが、多くの 10kV 公共ユーティリティ案件では、鋼製中空オプションの方が調達しやすく、点検もしやすく、標準の線路金具との統合も容易です。ライフサイクルの観点では、1-2年ごとの定期点検を計画した亜鉛めっき鋼ポールは、指定された 50年 の設計寿命を確実に達成しやすいといえます。

規格・適合性・エンジニアリング根拠

本製品は、架空線の荷重に関して IEC 60826、送配電線の構造設計実務として GB 50545、格子および鋼製支持物の設計原則として ASCE 10-15、導体の熱定格考慮として IEEE 738 を参照して設計されています。これらの規格は単なる書類要件ではなく、風圧、着氷付着、導体張力、断線時の条件に関する実際の設計包絡（設計範囲）を定義します。調達書類では、少なくとも 4つの適合項目（設計計算ノート、材料証明書、亜鉛めっき記録、製作図面）を要求することが推奨されます。

権威ある業界参照は、中電圧インフラへの投資継続を後押しします。IEA の電力ネットワークに関する報告では、分散型エネルギー資源の統合と信頼性向上のために、グリッド投資は 2030 年の先までスケールさせる必要があることが繰り返し強調されています。IRENA も同様に、配電インフラは農村アクセスと再エネ統合に不可欠であると述べています。さらに NREL のグリッド近代化およびDER連系に関する出版物は、フィーダのレジリエンス、線路受入容量、保守可能な支持構造が分散型電力システムの性能にとって重要であることを一層補強しています。これらの情報源に加え、IECおよびIEEEの規格が、耐久性のある 10kV 支持プラットフォーム選定の技術的背景を形成します。

EPC投資分析および価格体系

プロジェクト開発者および調達担当者にとって最も重要な商業指標は、支持物あたりの設置コストと、それがフィーダのCAPEX、工程、保守に与える影響です。SOLARTODO は本 12m 10kV 丸形中空配電ポールに対し 3つの価格ティアを用意しています：FOB サプライ USD 1,736-2,856、CIF 輸送込み USD 2,220-3,652、および EPC ターンキー USD 2,800-4,200。EPCスコープには通常、エンジニアリング、調達、土木工事、建方、（該当する場合の）ストリング・インターフェース調整、試験、試運転(コミッショニング)、および 1年保証が含まれます。ルート長、風帯域、土質に応じた価格については、購入者は カスタム見積を依頼する で相談できます。

大量調達の場合、標準的な割引ガイダンスはプロジェクト規模に基づいて設計されています。これらの割引は通常、設備価値に適用され、鋼材のトン数、亜鉛めっき重量、仕向地の物流をレビューした後に確定します。一般的な商業スケジュールは以下の通りです。

簡易ROIの見方として、ユーティリティが中空鋼に対して材料費がやや高くても受け入れる理由が説明できます。フィーダが 100基 使用し、中空設計により、設置労務・手直し・アウトエイジ管理が、より保守負担の大きい代替案に比べて年間 ポールあたり USD 120 だけ抑えられるとすると、年間の運用コスト削減は USD 12,000 に達し得ます。CAPEXの上乗せが USD 40,000 の場合、単純回収期間は約 3.3年です。実際の多くの案件では、節電（植生）との競合が少ないこと、部品の緩み・破損が減ること、台風復旧が速いことなどから、20年の運用期間にわたってビジネスケースがさらに改善します。

支払条件は通常、前払い 30% T/T、B/Lに対して 70%、または適格取引では 100% L/C at sight です。USD 1,000K を超えるインフラプログラムについては、買い手の信用審査、管轄、プロジェクト書類に応じて、ファイナンス支援を協議できます。商業・技術的な問い合わせは直接 [email protected] へ送れます。

調達ガイダンス

発注書（PO）を出す前に、購入者は少なくとも 8つのプロジェクトパラメータを確認してください：ルート長、ポール間隔、風速、着氷厚、導体種別、絶縁器種別、基礎の前提、接地目標。さらに、ポールが接線（タンジェント）支持、角度（アングル）支持、終端（ターミナル）支持、または区間支持（セクション支持）のどれに該当するかを定義する必要があります。なぜなら、直線上の接線ポールと終端構造では荷重ケースが 50%以上 異なることがあるためです。地形が混在する農村案件では、2-3種類のポールクラスで標準化する戦略が、在庫管理の複雑さを抑えつつ、構造の利用効率を保つのに有効です。

書類には、一般配置図、ポールスケジュール、ボルトリスト、亜鉛めっき要求、梱包リストを含めるべきです。50基超の案件では出荷前のロット検査が推奨され、100基超では、多くのEPC請負業者が亜鉛めっきおよび寸法管理に関する立会い試験を要求します。このレベルの品質計画により、特に輸入鋼構造物が関税や現場アクセス制約の影響を受ける場合、中規模フィーダ契約での設置遅延を 1-2週間 減らせる可能性があります。

結論

12m 10kV 丸形中空配電ポールは、12m の高さ、60m スパン対応、溶融亜鉛めっき鋼の耐久性、および 50年の設計寿命を必要とする 単回線の農村配電線向けの実用的な支持ソリューションです。用地のコンパクト化、予測可能な工場品質、そしてユーティリティ、産業用途、再エネ連系プロジェクトにおける強いライフサイクル経済性のバランスを取っています。代替案と比較するには、Power Transmission Tower/Pole の全製品を見る、システムをオンラインで構成する、またはルート別エンジニアリングおよびEPC支援のために カスタム見積を依頼する をご利用ください。
