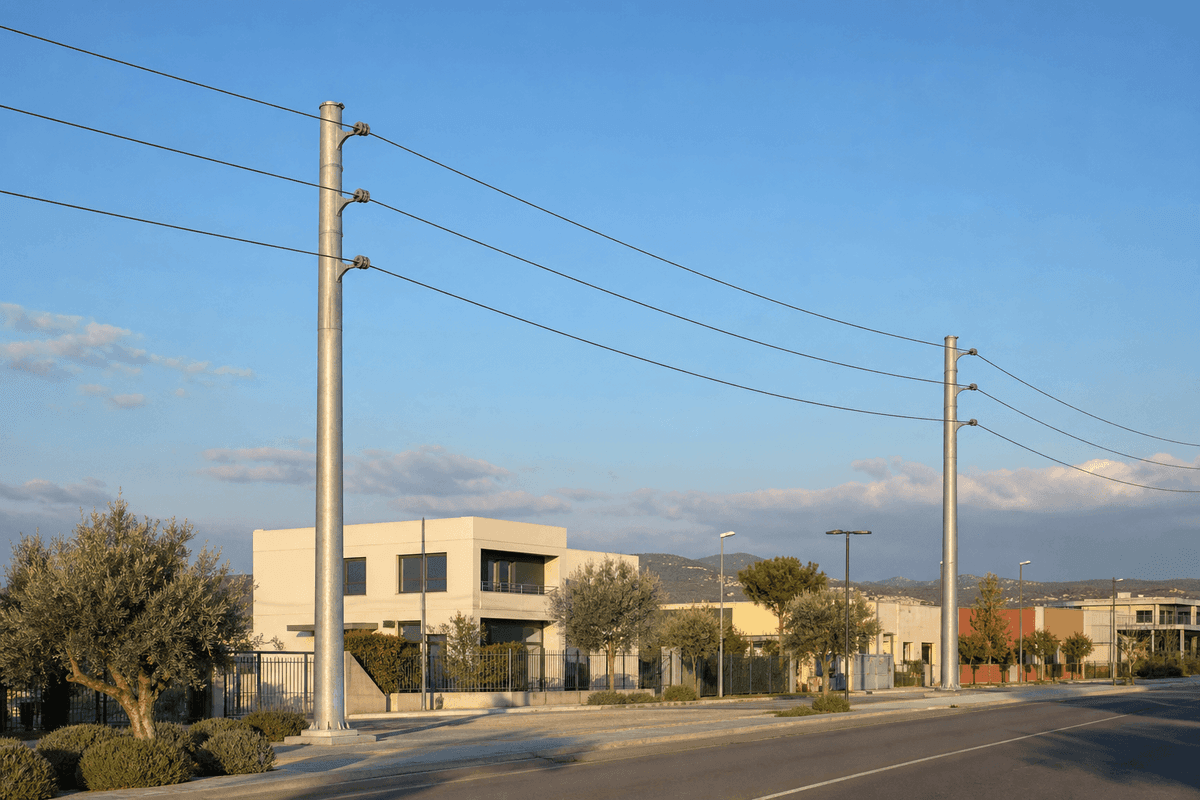

SOLARTODO 15m 10kV 配電単回路タンジェントタワー: 都市グリッドのバックボーン

1. はじめに: 都市電力配電のエンジニアリング

SOLARTODO 15m 10kV 配電単回路タンジェントタワーは、現代の都市および郊外の電力網インフラの頂点を表しています。電力配電ネットワークの重要な構成要素として、このタンジェント（サスペンション）タワーは、10kVフィーダーラインの直線セクション用に設計されており、配電回路の大部分—通常は70-80%—を形成します。その設計は、信頼性、耐久性、環境への影響を最小限に抑えることを優先しており、人口密度の高い地域に最適なソリューションとなっています。高強度のQ460チューブ鋼で製造され、50年以上のサービスライフを超える設計を持つこのタワーは、コミュニティに信頼性のある電力を供給するためのコスト効果が高く堅牢なフレームワークを提供します。この構造は、各相に1本の導体を持つ単回路をサポートし、典型的な設計スパン80メートルに最適化されており、効率的な土地利用と都市景観に溶け込む洗練された美観を実現しています。

この製品ページでは、15m 10kV 配電タワーの包括的な技術概要を提供し、その構造要素、電気特性、材料仕様、およびIEC 60826やGB 50545などの厳格な国際基準への適合性を詳述しています。先進的な複合ポリマー絶縁体から二重機能のOPGW接地線まで、すべての要素は最高の性能と安全性を実現するよう設計されています。エネルギーインフラのリーディングサプライヤーとして、SOLARTODOは、現代の電力網の進化する要求を満たすだけでなく、それを超えるソリューションを提供し、安定した強靭なエネルギーの未来を確保することにコミットしています。

2. デザイン哲学: 強度、シンプルさ、持続可能性

15m 10kVタワーのデザインは、構造的効率と美的ミニマリズムのバランスを取る哲学に根ざしています。従来の格子構造ではなく、単一のチューブ鋼ポールを使用することで、地面の占有面積が大幅に小さく、クリーンで目立たない視覚プロファイルを提供します。これは、スペースが限られ、公共の受け入れが重要な都市用途において重要な利点です。タワーの高さ15メートルは、80メートルのスパンにわたって10kV導体の安全な地上クリアランスを維持するよう最適化されており、そのタンジェント構成は主に導体の重さからの垂直荷重と風からの横荷重を処理するよう設計されています。この特化により、電力線の直線部分に対して非常に効率的で経済的な選択肢となります。

私たちのエンジニアリングプロセスは、構造荷重と安全性に関する最も厳格な国際基準に準拠しています。タワーは、IEC 60826の基準に従って、クラスBの風条件と最大15mmの放射状氷付着に耐えるよう設計されています。構造解析は、切れたワイヤーの状態などの非対称荷重シナリオも考慮しており、タワーがその整合性を維持し、ライン全体での連鎖的な故障を防ぐことを保証します。全鋼構造は、熱浸漬亜鉛メッキプロセスによって保護され、少なくとも85μmの亜鉛コーティングが施されており、厳しい環境条件でも50年間の設計寿命を持つ耐腐食性を提供します。

3. コアコンポーネントと材料科学

SOLARTODO 15m 10kVタワーのすべてのコンポーネントは、その性能、耐久性、および国際的な品質基準への適合性に基づいて選定されています。これらの高品質な材料の相乗効果により、全体のアセンブリの長期的な信頼性が確保されています。

3.1. タワー構造: Q460チューブ鋼

タワーの本体は、Q460グレードの高強度チューブ鋼で製造されています。この材料は優れた強度対重量比を提供し、荷重支持能力を損なうことなく、スレンダーでエレガントなデザインを可能にします。チューブプロファイルは、角形格子タワーと比較して優れたねじり剛性と風抵抗の低減を提供します。鋼は認定された製鋼所から調達され、ISO 1461に従って精密に切断、溶接、熱浸漬亜鉛メッキされ、環境腐食に対する堅牢な防御を確保しています。

3.2.絶縁システム: 複合ポリマー技術

10kV電圧クラスには、高性能の複合ポリマー絶縁体を指定しています。これらの絶縁体は、従来の陶器に比べて、強度対重量比が高く、汚染された環境での性能が優れ、破壊行為に対する抵抗性が向上するなどの重要な利点を提供します。各Iストリングサスペンションアセンブリは、IECレベルIII（重度）汚染環境の要件を超える320mm以上のクリープ距離を提供します。シリコンゴムハウジングの疎水性特性は、連続的な水膜の形成を防ぎ、漏れ電流やフラッシュオーバーを抑制します。これにより、都市部でのグリッドの安定性を維持するために重要な、より信頼性が高くメンテナンスが少ない絶縁システムが実現されます。

3.3. 導体と接地線: ACSRおよびOPGW

タワーは、三相ACSR（アルミニウム導体鋼補強）導体の単回路をサポートするように設計されています。この電圧レベルの典型的な構成は、導電性と引張強度のバランスを効率的に取る70/11 mm² ACSR導体を使用することがあります。雷保護と通信のために、タワーにはOPGW（光ファイバー接地線）が装備されています。この先進的なケーブルは、従来の接地線の機能—相導体を直接の雷撃から保護する—と、最大48本の個別ファイバーを含む光ファイバーケーブルの高速データ伝送能力を組み合わせています。この二重機能は、リアルタイムモニタリング、制御、および変電所間の通信を含む現代のスマートグリッドアプリケーションをサポートし、インフラの将来性を確保します。

3.4. 基礎と接地

安定した基礎はタワーの寿命にとって重要です。典型的な都市土壌条件には、強化コンクリート杭基礎が推奨されます。この設計は、風と導体荷重からの転倒モーメントに抵抗するために、現場特有の地質調査に基づいて計算されます。タワーの接地システムは、IEEE Std 80で推奨されるように、10オーム未満の基礎抵抗を達成するように設計されています。この低抵抗の地面への経路は、雷撃からのエネルギーを安全に放散し、機器を保護し、公共の安全を確保します。

4. 技術仕様と準拠

SOLARTODO 15m 10kV 配電タワーは、現代の電力網内でのシームレスな統合と信頼性のある運用を確保するために、正確な仕様で設計されています。以下の表は、標準構成の主要な技術パラメータを示しています。

5. よくある質問 (FAQ)

Q1: 都市配電において、なぜチューブ鋼ポールが格子タワーよりも好まれるのですか？

A: チューブ鋼ポールは、主にその小さな占有面積と、より美的で目立たない外観のために都市環境で好まれます。15mのチューブタワーは、同等の格子構造よりも大幅に少ない地面のスペースを必要とし、これは人口密度の高い都市環境において大きな利点です。さらに、そのシンプルでクリーンなラインは、一般的に公共にとってより視覚的に受け入れられやすく、新しい配電線のための通行権の取得プロセスを簡素化します。これにより、現代の都市にとって実用的でコミュニティフレンドリーな選択肢となります。

Q2: このタワーの50年間の設計寿命におけるメンテナンス要件は何ですか？

A: タワーは最小限のメンテナンスを考慮して設計されています。熱浸漬亜鉛メッキされた鋼構造は数十年間の耐腐食性を提供し、通常は5-10年ごとに損傷やコーティングの劣化をチェックするための定期的な目視検査のみが必要です。複合絶縁体は自己洗浄機能を持ち、陶器よりも頻繁な検査が必要ありません。最も一般的なメンテナンス活動は、タワー基部周辺の植生管理と接地接続の確保です。この低メンテナンスプロファイルは、総所有コストを大幅に低下させます。

Q3: このタワーは異なる導体タイプや高電圧用にカスタマイズできますか？

A: この特定のモデルは10kV単回路アプリケーションに最適化されていますが、SOLARTODOのエンジニアリングチームは他の構成に合わせて設計を容易に適応できます。異なる導体バンドル（例：各相2本の導体）や高いアンペア数のための大きな導体に対応するために、クロスアームデザインの変更が可能です。35kVなどの高電圧の場合、タワーの高さや絶縁体の仕様が調整されます。プロジェクトの特定の要件に合わせたソリューションを開発するために、当社の技術営業チームに相談することをお勧めします。

Q4: OPGW（光ファイバー接地線）の重要性は何ですか？

A: OPGWは二つの重要な機能を果たします。第一に、接地線として機能し、主電力導体を直接の雷撃から保護し、グリッドの信頼性を向上させます。第二に、ケーブル内に光ファイバーを含むことで、高帯域幅の通信経路を提供します。この通信チャネルは、リアルタイムデータ取得、遠隔変電所制御、保護リレー方式を可能にし、現代のスマートグリッド運用に不可欠です。これにより、インフラの将来性が確保されます。

Q5: タワーの構造的整合性は、極端な気象イベントに対してどのように検証されますか？

A: タワーの設計は、IEC 60826などの基準で定義された最悪の荷重条件をシミュレーションする有限要素解析（FEA）ソフトウェアを使用して検証されます。これには、最大風圧、指定された放射状氷の重さ、およびこれらの荷重下での導体からの巨大な張力が適用されます。解析は、切れた導体のシナリオのような稀だが重要なイベントもモデル化し、タワーが結果として生じる不均衡な力に耐え、壊滅的な故障を防ぐことを保証します。これにより、電力網の強靭性と安全性が確保されます。

免責事項: この文書は情報提供のみを目的としています。すべての技術仕様は予告なく変更される場合があります。認定図面およびプロジェクト特有のデータについては、SOLARTODOの担当者にご相談ください。
