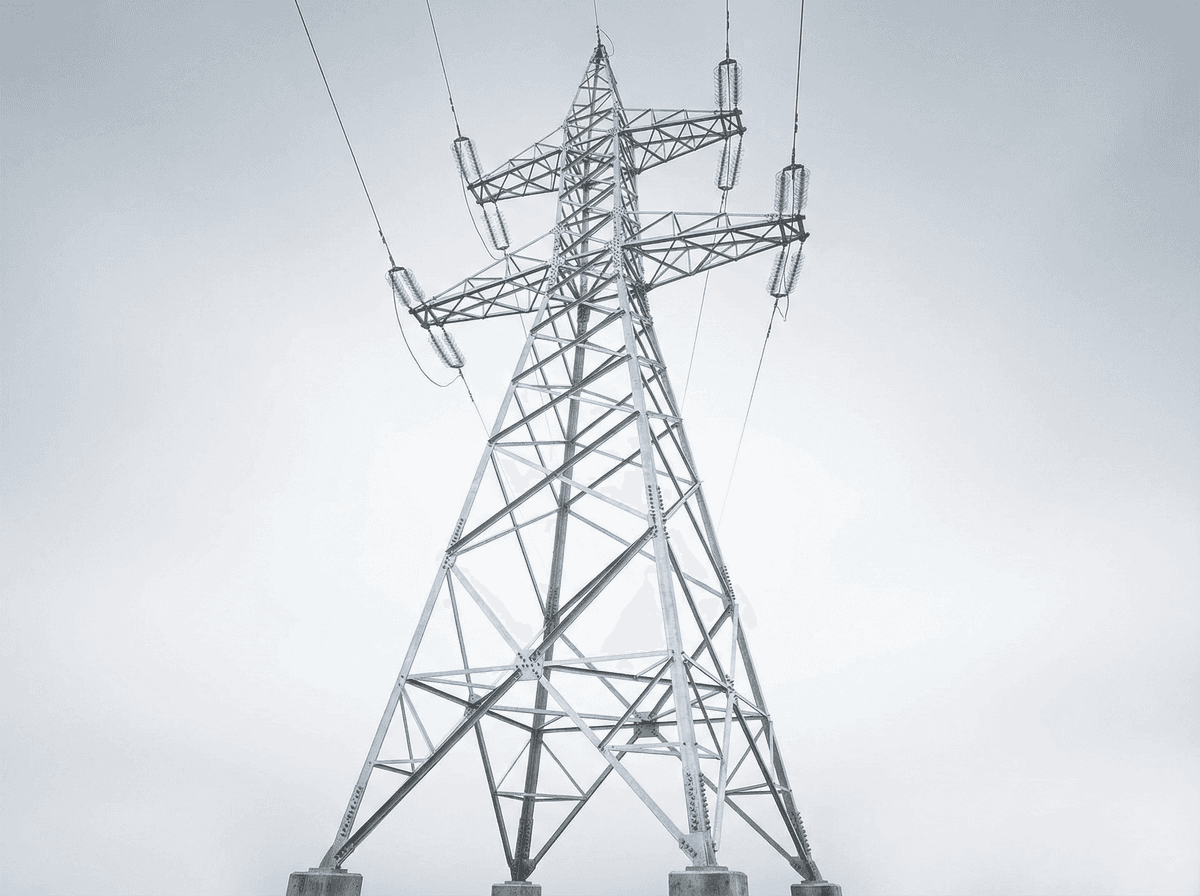

25m 35kV アングルタワー - 二回線 鋼製ラチス 偏角構造

25m 35kV アングルタワーは、35kV サブトランスミッション向けに設計された **二回線(ダブルサーキット)鋼製ラチスタワー(格子鉄塔)**です。塔高 25m、設計スパン 150m、線路偏角 30° のサービス条件に対応しています。アングル／デビエーションタワーとして、導体張力ベクトルが 0° で釣り合わないため、タンジェントタワーよりも大きな横方向および縦方向の荷重を負担できるよう設計されています。その結果、構造の余裕、基礎設計、碍子（絶縁物）の選定が、方向転換点に設置される 1 基のタワーごとにより重要になります。電力会社やEPC請負業者、産業開発事業者において、この構成は通常、線路が 10°〜60° の範囲で曲がる区間で用いられ、当該バリアントは IEC 60826、ASCE 10-15、および GB 50545 の設計手法に基づき 30° 付近で最適化されています。

一般的な 35kV 系統アーキテクチャでは、このタワーは、変電所、産業負荷、再エネ集電システム、配電インターフェースを、概ね 120m〜180m 程度の中間スパンで接続します。ここで指定する設計スパンは 150m です。構造は 鋼製ラチスタ(格子)構造で、通常は Q235、Q355、Q420 のような溶融亜鉛めっき（ガルバナイズ）用の構造用鋼材グレードから製作され、材料選定は現地の風速、着氷厚、地震ゾーン、断線時のコンティンジェンシー（broken-wire contingency）に応じて調整されます。IEC 60826 の荷重考え方とユーティリティ実務によれば、アングルタワーは全線路構造物のうち通常 10%〜15% にとどまる一方で、タンジェントタワーより約 15%〜40% 重量・強度が大きいため、線路CAPEXの大きな割合を左右しがちです（偏角角度や導体張力に依存）。

35kV ネットワークにおける製品ポジショニング

この 25m 35kV アングルタワーは、架空送電線における 方向転換用途を想定しています。ルート形状を 1〜3km 以上直線に維持できない場合、または地形、道路横断、プラント境界、もしくは用地（権利）制限により制御された旋回が必要な場合に適します。35kV では、鉱山フィーダー、産業団地、地方の変電所、太陽光・風力の集電グリッド、ならびに電力会社の補強回廊でよく使用されます。二回線構成により、同一構造物上に 2つの独立した回線を配置できるため、回廊幅や現地のクリアランス規則にもよりますが、2つの別々の単回線を建設する場合と比べて土地占有を約 20%〜35% 削減できる可能性があります。購入者は すべての送電タワー／ポール製品を見る ことで、アングル、タンジェント、ターミナル、モノポールの各オプションを比較できます。

調達の観点では、25m の高さ、2回線、および 相ごと1導体(1 conductor per phase) の組み合わせは、66kV または 110kV 構造物に伴う鋼材重量および基礎コストを負担せずに、中程度の線路容量が必要なプロジェクトに対してバランスの取れた解決策となります。多くのEPC案件では、このクラスの 35kV アングルタワーで ACSR 導体(95 mm²〜240 mm²) が支持され、概算見積りの価格基準として ACSR-240 が用いられることがよくあります。導体の熱容量（thermal conductor rating）については IEEE 738 が参照されることが一般的で、絶縁協調やクリアランスは、現地の電力会社基準、汚損区分、雷性能目標に合わせて調整されます。もしプロジェクトで 風速 30 m/s 超 または 着氷 15 mm 超 のルート別最適化が必要なら、オンラインでシステムを構成できます。

システムアーキテクチャ

このタワー周辺の標準システムには、1基のガルバナイズ鋼製ラチスタボディ、2基のクロスアームアセンブリ、**二回線・三相(double-circuit, 3-phase)**運用のための 6つの相取付点、張力碍子ストリング(tension insulator strings)、1つの接地システム、および任意で 雷保護・通信用の 1 OPGW(またはシールドワイヤ) が含まれます。タワーが線路角度部に位置するため、碍子の構成は通常、サスペンション（懸垂）金具中心から、導体の動きをより適切に制御し、風や断線時の条件下でも電気的クリアランスを維持するために、張力(tension)またはデッドエンド(dead-end)ストリングへとシフトします。形式としては V-string または水平ストレイン（horizontal strain）形式が採用されることが多く、30° の旋回部で機械的安定性を高め、サスペンションのみの構成に比べて導体の不規則な振れ（swing）を有意に低減します。

全線路区間では一般に、ACSR 相導体、ガルバナイズ金具、アース電極、耐登攀デバイス、危険表示、タワー番号、ならびに地盤の支持力（geotechnical bearing capacity）に基づいて寸法決定された補強コンクリート基礎が統合されます。**年間30日超の雷雨日(30 thunderstorm days per year)**のような雷密度が高い地域では、タワー基礎の抵抗は 4Ω 未満に設計されることが一般的で、標準案件では 10Ω 未満を目標とします。これは電力会社の接地実務と整合しており、逆フラッシュオーバー（back-flashover）性能の向上にも寄与します。ルート設計を評価する技術購入者向けには、トピックについて学ぶ ことで、送電タワー選定、接地、線路金具の考慮事項をより広く確認できます。

技術仕様

本モデルの機械設計の基準は、35kV 電圧クラス、塔高 25m、偏角 30°、および 設計スパン 150m に置かれ、参照テンプレートとして クラスB の風／着氷荷重および 半径方向 15 mm の着氷が設定されています。IEC 60826 のもとでは、線路信頼性は、気候作用、導体張力、偶発荷重、セキュリティ係数を、合理的な限界状態（limit-state）枠組みで組み合わせることにより決まります。同じ 25m の高さのタンジェントタワーと比べて、アングルタワーは、各相取付点で導体張力が水平の釣り合わない成分を生むため、より大きな鋼材重量や強い脚部反力が必要になる場合があります。実務上のEPC概算見積りでは、同一高さのタンジェント構造に対して、設置タワー関連コストが 10%〜25% 上がることがよくあります。

推奨される導体構成は、相ごとに 1× ACSR で、中容量の 35kV フィーダーおよびサブトランスミッション回廊に適しています。碍子は **ポーセリン(陶磁器)**または 複合(コンポジット)ポリマーとして指定可能で、ポリマー選択では通常、ストリング重量を約 30%〜60% 削減しつつ、沿岸部や粉塵環境での耐汚損性・耐バンダル性も向上します。地線（ground wire）オプションには、ガルバナイズ鋼製シールドワイヤや OPGW があり、後者は雷シールドと光ファイバー通信を 1本のケーブルに統合します。NREL の系統連系研究や電力会社のデジタル化トレンドによれば、通信を線路インフラに組み込むことで、回廊区間ごとに 追加のシステムパッケージ 1つ分の別途通信設備導入ステップを削減できる可能性があり、SCADAや保護データの可用性向上にもつながります。

構造設計、材料、腐食保護

タワーボディは、長期の耐腐食性のために溶融亜鉛めっき（ホットディップガルバナイズ）を施した ボルト締結の鋼製ラチスタ構造として製作されます。中程度の産業環境または農村環境での案件では、電力会社基準に合わせて設計されたガルバナイズ被覆により、約 50年 の耐用年数が見込めます。さらに、1〜3年 ごとの定期点検と、必要に応じた是正保全（corrective maintenance）を実施します。材料選定では、強度重量比が有利な場合に主要部材へ Q420 鋼を用いることがあります。設置価格の参考情報では、EPC前提のもとでガルバナイズ鋼製アングル構造の単価は概ね $1,400／トンとされています。このクラスのタワーでは、鋼材消費量は風帯域、基礎の標高、電力会社の荷重ケースにより 5.5〜7.5トンの範囲に収まることが多いです。

管状モノポールや、2021年に英国で400kV向けとして導入された T-pylon のような実験的な視覚インパクト設計と比べても、鋼製ラチスタのアングルタワーは 35kV 用途ではより経済的な選択肢です。理由は、製作が標準化されており、輸送がモジュール化されていて、現地での組立が一般的な建方（erection）手法で完了できるためです。従来の補強コンクリートポール方式と比べると、ラチスタアングルタワーは通常、30° の偏角点や断線荷重下での適応性が高く、力の経路が単一の片持ちシャフトではなく三角形状の部材を通じて分散されるため、過大応力（overstress）リスクを大幅に低減できることが多いです。多くの電力会社購入者にとって、これは 50年 の資産期間における旋回点の構造リスク低減につながります。

電気性能と絶縁構成

35kV では、電気的クリアランス設計において、導体の振れ、汚損レベル、標高補正、ならびに切替／雷による過電圧マージンを考慮する必要があります。これは アングルタワーであるため、推奨される碍子配置は単純なサスペンションストリングではなく **張力ストリング(tension string)**です。これにより、方向転換時に導体が機械的に拘束された状態を保てます。コスト重視の案件では、電力会社が 1基あたり約$80(installed) のポーセリンストリングを選ぶことが多く、低重量・撥水性・耐バンダル性の観点から上乗せ費用に見合う場合は、1基あたり約$150(installed) の複合碍子が選定されます。6つの相位置を持つ 二回線タワーでは、総碍子数は通常、ハードウェアやデッドエンド配置に応じて 6〜12ユニットまたはストリングの範囲になります。

導体の熱的挙動は、特に日中の周辺温度が 40°C を超える場合や、再エネ発電によって負荷電流が変動する場合に、一般に IEEE 738 に基づいて検討されます。1× ACSR の相導体は、変電所間連系、産業フィーダー、回廊区間あたり 50 MW 未満の再エネ集電セグメントでは十分なことが多いものの、実際のアンパシティ（ampacity）は導体サイズ、風速、太陽加熱、許容運転温度に依存します。IEA および IRENA の送電拡大評価によれば、中電圧の架空線は、分散型エネルギー資産を 5 km〜50 km の範囲で接続する手段として、依然として最も低コストの方法の一つです。特に新興市場では、同等容量に対して地下ケーブルのCAPEXが架空代替より 2〜5倍 高くなることがあるためです。

基礎および接地の要求事項

25m アングルタワーの基礎方式は、地盤の支持力、地下水位、浮き上がり力（uplift forces）、および施工アクセス条件に依存します。通常の地盤では、補強コンクリートのパッド＆チムニー（pad-and-chimney）または段付き基礎（stepped footing）が一般的で、コンクリート単価は設置込みで約 $350／m³ です。軟弱地盤、氾濫原、または高い転倒（オーバーターニング）荷重がある場合には、約 $800／m(installed) の杭基礎が必要になることがあります。このタワークラスの概算基礎ボリュームは 8 m³〜14 m³ 程度になり得ますが、最終寸法は、各重要構造物位置の近傍で少なくとも 1本のボーリング または同等の地盤調査データに基づいて決定する必要があります。

接地は、要員の安全と雷性能のために必須です。標準的には、タワー基礎抵抗を 10Ω 未満に設定し、高雷密度地域や停電リスクが深刻な場合は 4Ω 未満が望まれます。一般的な接地パッケージは、タワー1基あたり約 $500(installed) で、アースロッド、裸導体、クランプ、ならびにエキソサーミック（exothermic）またはボルト締結の接続部が含まれます。土壌抵抗率が 300 Ω·m を超える地域では、追加ロッド、カウンターポイズ（counterpoise）、または地盤改良用の化合物が必要になる場合があります。接地と線路信頼性を検討する電力会社の技術者向けには、トピックについて学ぶ ことで、より広範な技術参照やプロジェクト計画の指針を確認できます。

用途

本タワーは、線路が約 30° で方向転換し、回廊効率を最大化するために 2回線が好まれる 35kV サブトランスミッションおよび配電インターフェース案件で使用されます。典型的な用途には、変電所、産業団地、鉱山、セメント工場、石油・ガス施設、農村の電化、ならびに再エネの避難（evacuation）線があります。太陽光・風力プロジェクトでは、タワーが道路横断部、敷地境界での旋回部、スイッチヤード出口などに現れることがよくあります。アングルタワーは通常、線路上の構造物の 10%〜15% にしかならないため、各1基は 10 km〜100 km の回廊において弱点にならないよう、慎重に設計される必要があります。

実例として、MENA地域の 42 MW 太陽光発電事業者は、地形や土地区画の境界により、約 14 km に 9つのアングルポイントを持つ 35kV 二回線集電線を必要としました。開発者は、複合碍子と 1 OPGW シールドワイヤを備えたガルバナイズ鋼製ラチスタのアングルタワーを採用することで、当該回廊区間における通信用の別途トレンチングを約 100% 削減し、現地での建方（site erection）時間も、各旋回点で特注のコンクリートポールを用いる混在解より約 12日 短縮しました。この種の展開は、標準化とモジュール建設が、系統連系型の再エネインフラにおけるプロジェクト遂行性能を実質的に改善し得るという IRENA のコスト観察とも整合します。

従来代替案との比較

線路の偏角が 5°〜10° 程度の緩やかなルート変更で用いられる従来の 35kV 補強コンクリートポールと比べて、この 25m 鋼製ラチスタアングルタワーは 30° の偏角により適しています。高い釣り合わない導体張力や断線シナリオに対して、より大きな構造的冗長性を持って対応できるためです。多くの案件で、30° の旋回にコンクリートポール方式を無理に適用すると、ガイイング（控え）を重くする必要、より大きな基礎、または安全マージンの低下につながりがちです。対照的に、目的設計されたラチスタアングルタワーは、計画外の補強要求を約 15%〜30% 削減し、損傷部材はしばしばポール全体を交換するのではなく個別に交換できるため、長期メンテナンスも簡素化できます。

35kV でルート長 1 km の場合、同等の地中ケーブルと比べると、このクラスのタワーによる架空線は一般にCAPEXが大幅に低く、故障点の特定も迅速です。一方で、視認可能な回廊管理や雷保護が必要になります。IEA、IRENA、および BloombergNEF による業界調査では、架空送電は多くの中電圧接続において、最も低コストの大容量電力供給手段であることが一貫して示されています。特に、用地が確保でき、復旧（アウトエイジ復元）の速度が重要な場合です。CAPEX、保守性、展開スピードのバランスを取る購入者にとって、ラチスタアングルタワーは非常に合理的なエンジニアリング選択肢です。

EPC 投資分析と価格体系

本製品の EPC ターンキーには 5つのコアスコープが含まれます：エンジニアリング、調達、建設、試運転（コミッショニング）、および 1年保証。エンジニアリングには、ルート別の荷重検証、ショップドローイング、基礎設計インプット、ならびにBOM（bill of materials）が含まれます。調達には、タワー鋼材、ガルバナイズ、碍子、金具、接地材、任意のOPGWが含まれます。建設には、土木工事、建方（erection）、張線（stringing）インターフェースの支援、ならびに現場HSE管理が含まれます。コミッショニングには、アライメント確認、トルク検証、接地試験、ならびに竣工（as-built）引き渡しが含まれます。案件の問い合わせや商業サポートは [email protected] または 見積りを依頼 までご連絡ください。

EPC の価格帯 $14,000〜$20,000／タワーは、概ね 6トン〜7トン の鋼材、標準的なコンクリート基礎、張力碍子金具、接地パッケージ、ならびに一般的な現場条件下での建方（erection）労務に相当する構造と整合しています。最終価格は 3つの主要変数により変動します：現地の風／着氷荷重、地盤（geotechnical）に基づく基礎需要、ならびに OPGW や耐登攀デバイスなどの付帯スコープ。大規模な電力会社パッケージでは、数量割引が総プロジェクト経済性を大きく改善する可能性があります。

産業用途のセルフビルドや電力会社の補強（reinforcement）における簡易ROI分析は、代替案と比較して組み立てられます。開発者が、ルート変更で地下の 35kV ケーブル(1 km)を回避し、その代わりに架空構造物を用いて 6〜8基のタワーを採用する場合、減価償却、修理のアクセス性、復旧（アウトエイジ）時間の比較により、年換算の資産節約が $8,000〜$20,000 を超えることがしばしばあります。再エネ案件では、送電開始（energization）がたとえ 30日 早まるだけでも、収益認識の前倒しが、線路インフラコストの一定割合を相殺できる可能性があります。より高価なルート代替案に対する典型的な回収期間（payback）は、エネルギー販売、回避できたダウンタイム、土木の複雑性により 2〜5年 の範囲に収まることが多いです。支払条件は通常 30% T/T + 70% against B/L、または 100% L/C at sight です。$1,000,000 超の案件にはファイナンス支援も利用可能です。

調達、製造、品質管理

送電タワーの製造品質は、寸法精度、鋼材トレーサビリティ、孔（ホール）の位置合わせ、ガルバナイズ被膜厚、ボルトセットの完全性に依存します。堅牢なQA計画としては、通常 100% 図面レビュー、100% ボルトパック検証、および出荷前のガルバナイズ検査（サンプリングベース）を含めます。輸出案件では、部材は束（bundles）ごとに部材マーキング（member marks）を付けて梱包し、建方時の現場仕分け時間を約 10%〜20% 削減します。これは 50基以上 の線路で特に重要で、物流の規律がクレーン待機時間や労務の非効率を大きく抑えられるためです。

SOLARTODO は、標準化された製品ドキュメントと、構成可能なエンジニアリングワークフローにより、太陽光、蓄電、通信、スマートインフラ、送電線プロジェクト向けのB2B供給を支援します。購入者は すべての送電タワー／ポール製品を見る、オンラインでシステムを構成、または カスタム見積りを依頼 で、ルート別の価格、基礎オプション、付帯品の選定を行えます。技術的なデューデリジェンス（due diligence）としては、最終調達前に、現地のコード要件、導体選定、雷密度、ならびに地盤条件を必ず確認してください。

なぜこの構成が35kVの方向転換で一般的なのか

25m の高さは、多くの 35kV 回廊に対して、より高い送電クラスに伴う不要な鋼材重量を避けつつ、実用的な相間クリアランスとシールドワイヤのジオメトリを確保できます。二回線配置は用地効率を高め、30° のアングル定格は、変電所、道路、敷地境界付近で遭遇しやすい中電圧ルート偏差の中でも最も一般的な一つに対応します。50年 の設計寿命、ガルバナイズに基づく腐食保護、そして IEC 60826、GB 50545、ASCE 10-15 への整合、さらに IEEE 738 に基づく導体実務を踏まえた本タワー構成は、現代のサブトランスミッション・インフラに対して技術的に保守的でありながら商業的にも効率的なソリューションです。

本製品に関連する権威ある参照文献としては、架空線の荷重に関する IEC 60826、ラチスタ送電構造に関する ASCE 10-15、導体の熱容量評価に関する IEEE 738、および NREL、IEA、IRENA、BloombergNEF による市場・系統文脈があります。これらの情報源は、10年〜50年 の計画期間にわたり、信頼性の高い電化、産業向け電力供給、再エネ統合を可能にする耐久性のある架空線インフラの価値を一貫して裏付けています。
