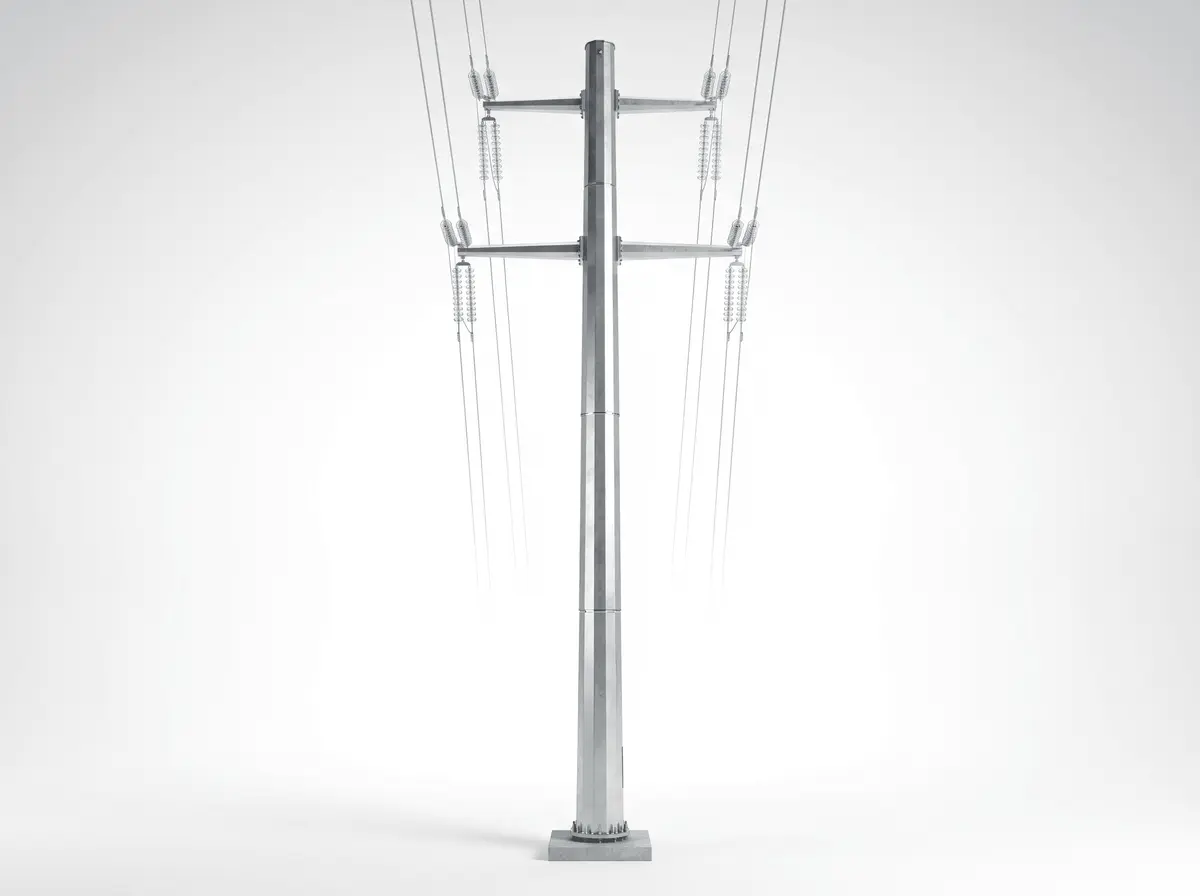

25m 66kV 八角形 ダブル回路 ポール スリップジョイント - 都市部向け 配電用 スチール単柱

25m 66kV 八角形 両回線 ポール スリップジョイントは、25メートル、66kV、2回線のスチール単柱（モノポール）で、土地利用、景観への影響、そして施工スピードが重要となる郊外〜都市縁辺部の配電回廊向けです。8面の八角形ホットディップ亜鉛メッキ鋼プロファイルにスリップジョイント接続を採用し、150m設計スパン、クラスBの風荷重／15mmの着氷、適切な点検・保守のもとで50年の設計寿命に対応しています。ユーティリティ、EPC請負業者、産業開発事業者にとって、本ポール形式は、従来の66kVラチスタワーに比べてフットプリントをおよそ70-85%削減しつつ、必要な線路クリアランス、構造的信頼性、そしてIEC 60826、GB 50545、ASCE 10-15のガイダンスに沿った標準化された製作を維持します。

製品概要

本単柱は送電タワー／ポール製品ラインに属し、回廊幅がしばしば6-12mの道路用地（ロードリザーブ）またはユーティリティイーザメントに制約される郊外の66kV配電に最適化されています。ポールはホットディップ亜鉛メッキ鋼を使用し、一般的なユーティリティ実務に合わせた亜鉛付着量の管理（典型値）により、C3-C4環境での50年の耐食性を想定しています（ただし、現地の大気曝露条件はサイト固有です）。両回線構成により、1基の構造物で6相導体を支持でき、単回線代替案と比べて、回廊が制約されるプロジェクトでは1kmあたりの構造物数を約**35-50%**削減します。購入者はすべての送電タワー／ポール製品を見るか、オンラインでシステムを構成することで、ルート別の荷重チェックを行えます。

なぜ66kVで八角形スチール単柱が使われるのか

66kVクラスでは、都市部および郊外のフィーダーにおいて、単柱がラチス構造よりも好まれる傾向が強まっています。理由は、より小さい基礎フットプリント、すっきりした街並み、そしてラチス構造より短い建方ウィンドウを両立できるためです。一般的な八角形単柱の基礎は、地上面積が数平方メートル程度に収まる一方、同等のラチスタワーは4脚のフットプリントが大きくなり、作業ゾーンも広がりがちで、結果として土木干渉が2-4倍に増えることがあります。IRENAが参照される導入動向や、IEAによる都市系統近代化の研究では、人口密度が1,000人/km²を超え、許認可スケジュールがタイトな場合に、コンパクトな線路支持が選好されることが示されています。実務上のEPC観点では、クレーンアクセスやセクション数に依存しますが、単柱の建方は、多数部材のラチス建方に比べて現場での鋼材組立時間を約**20-40%**短縮できる可能性があります。

構造構成とスリップジョイント設計

ポール本体は、鋼板セクションを成形・溶接してテーパー状の区間に組み立てた、八角形の多角形シャフトで構成されます。本バリアントでは、セクション接続をスリップジョイントとしています。これは、1つのテーパー区間が、計算された重ね長さに基づいて次の区間へ“入れ子”のように収まる構造です。通常、外部の大きなフランジを必要とせず、直径や板厚の比率を考慮して設計され、軸力、曲げ、ねじりの荷重を伝達します。25m構造では、スリップジョイント構造により、フランジ式代替案と比べて接続金具の見え方を抑え、外観を改善できるほか、シャフトを2-3セクションのように輸送可能な長さへ分割して運搬を簡素化できます。設計の考え方は、IEC 60826に整合した架空線の荷重設計手法と、風、断線、保守条件下でのユーティリティ単柱の実務に基づきます。

電気的な用途と線路金物の配置

本ポールは、2回線の66kV配電用途を想定しており、通常は6相導体を支持し、必要に応じて最上部に1 OPGWまたは架空地線（シールドワイヤ）を追加できます。導体の選定はプロジェクト依存ですが、張力と熱定格のバランスからACSRが一般的に採用されます。導体の電流-温度計算やたるみ張力の検討には、IEEE 738が広く用いられています。150mスパンでは、ユーティリティが、局所の汚損等級や雷性能に合わせてサイズしたポリマー長幹絶縁体、またはポーセリン絶縁体のストリングと組み合わせることがよくあります。複合ポリマー絶縁体は、ポーセリンに比べて金物の死荷重を約**30-50%**低減でき、破損リスクが低く、取り扱いも容易なため、落書き・破壊行為が懸念される地域や沿岸回廊では特に好まれることがあります。

技術仕様

本製品の標準的な設計範囲は、25mのシャフト高さ、66kVの系統電圧、2回線、郊外ルート条件での150mの公称スパンを中心に構成されています。設計照査では通常、風速（m/s）、半径方向の着氷（最大15mm）、導体張力、不平衡荷重、ならびにユーティリティ基準で要求される少なくとも1回の断線の想定が含まれます。接地は一般に、基礎抵抗を10オーム未満に設計し、高雷密度地域では4オーム未満を狙う強化策を適用します。ルート別の追加カスタマイズはカスタム見積を依頼するか、トピックについて学ぶの技術参照をご利用ください。

材料、腐食保護、およびサービスライフ

シャフト材はsteel_octagonalとして指定され、通常は屋外用の電力インフラ向けに適した、ユーティリティグレードの構造用鋼板を用い、屋外環境に適合する亜鉛メッキを施します。ホットディップ亜鉛メッキは、犠牲防食としての亜鉛保護を提供し、プロセス管理が維持されている場合に外面・内面の双方へ耐久性のある被覆を確保できるため、標準的な腐食制御方法として採用され続けています。多くのユーティリティ環境では、亜鉛メッキ単柱は50年のサービスライフとして設計され、点検間隔は汚染、沿岸の塩分、汚損の厳しさに応じて1-5年ごとに設定されます。塗装炭素鋼システムと比べると、全面亜鉛メッキは、特に年間の湿度が**70%**を超える場合や、塩化物曝露が高い場合に、20年間での保守介入を大幅に低減できます。

基礎および地盤工学上の考慮

基礎の選定は、地盤の支持力、地下水位、凍結深度、そして25mシャフトと導体荷重から生じる転倒モーメントに依存します。一般的な郊外の66kV単柱設置では、補強コンクリートのパッド＆パイル（パッド・アンド・ピア）または掘削杭（ドリルドシャフト）方式がよく用いられます。コンクリート量は、地盤データや現地コード要因により数立方メートル程度の範囲になることが多いです。地盤が弱い、または強く飽和している場合は、単位土木コストが高くなっても、許容支持力度が概ね150 kPaを下回るような条件では、杭基礎の方が経済的になることがあります。ユーティリティ購入者は、入札レビュー時に土質レポート、線路の偏角データ、導体パラメータを提示することで、基礎最適化によりコンクリートおよび掘削コストを**5-15%**削減できる可能性があります。

従来のラチスタワーとの性能比較

従来の66kVラチスタワーと比べて、本25m八角形単柱は、一般に視覚的プロファイルが小さく、個々の鋼部材数が少なく、登攀可能な角度やボルト固定のラチスパネルが少ないため、盗難・破壊行為のリスクも低くなります。郊外回廊では、用地（権利範囲）の見え方が大きく改善し、クレーンアクセスが確保できる場合は、構造物1基あたりの施工時間を1-2日短縮できることがあります。ラチスタワーは、非常に大きな偏角や、重い多導体束の送電荷重では依然として有利な場合がありますが、直線区間および中程度の偏角の66kV配電ルートでは、単柱の方が回廊全体の障害物となる範囲を抑え、地域関係者の反対を減らしやすい傾向があります。これは、IEA、IRENAが論じる送電近代化の広範なトレンドや、より高電圧での景観影響低減を目的に2021年に導入された英国のT-pylonコンセプトのような採用事例とも整合します。

応用シナリオ

MENA地域の郊外工業団地開発者は、同様の66kV、両回線、25m単柱構成を用いて、新しい製造クラスターと物流ゾーンを、4.5kmのフィーダー回廊で接続しました。道路横断は300-500mごとに発生します。自治体の計画により、交通車線付近ではタワー基礎の広い設置が制限されていたため、八角形単柱が選定されました。これによりクリアランスを維持しつつ、縁石側の占有を最小化し、夜間作業時の建方ウィンドウを短縮できます。EPC請負業者は、ラチス方式のコンセプトスタディに比べて、ルート建設スケジュールが約**28%**速いと報告しました。主な理由は、緩い部材が少ないこと、段取りが単純であること、そして基礎施工後の復旧作業が減ることでした。同等のプロジェクトを計画する購入者は、事前レイアウト前提についてオンラインでシステムを構成することができます。

施工フローと現場実行

標準的な施工手順には、測量による確認、掘削、基礎の打設、養生、必要に応じたアンカーまたはベース準備、ポールセクションの吊り上げ、スリップジョイントの組立、クロスアームまたはブラケットの取り付け、絶縁体の装着、導体の張り（ストリング）、接地、そして最終試運転（コミッショニング）が含まれます。単一の25m単柱では、鋼材建方そのものはアクセス条件が良ければ1日で完了する場合がありますが、土木の養生と線路ストリングにより、ユーティリティの施工順序に応じて現場サイクル全体は数日へ延びます。施工の労務費は一般に、重量（トン数）とクレーン時間でベンチマークされます。提供される施工労務の基準値**$200/ton**を用いると、単柱プロジェクトは、製作鋼材の総質量が少数の主要リフトに集中するため、全体としてコスト効率を維持しやすくなります。詳細なエンジニアリングパッケージには、建方許容差、鉛直度（垂直度）の確認、導体取付高さなどを含めるべきです。

系統信頼性、接地、通信インフラ統合

最新の66kVフィーダーでは、構造物が電力導体だけでなく、通信や系統監視のインフラも支えるケースが増えています。任意のOPGWトップワイヤは、雷シールドと光ファイバー通信を統合し、SCADA、保護、ユーティリティの通信バックホールに対応できるため、別系統の通信ルートを用意する必要性を減らせます。接地設計は、標準条件で10オーム未満、高雷地域では4オーム未満を目標とし、サージの放散（ディスパーション）を改善するための一般的なユーティリティ実務に沿って設計します。NRELの業界参照や、IEAが引用する系統デジタル化の研究では、線路の可視性と通信の向上により、故障箇所特定の時間を定量的に短縮でき、遠隔監視を備えた配電ネットワークでは復旧性能が**10-30%**改善することが多いと示されています。

用途

本製品は、66kVの郊外フィーダー、工業団地の相互接続、ユーティリティの道路用地ライン、都市周辺（ペリ・アーバン）変電所、再エネプラントの避難（送電）リンク、ならびに美観とコンパクトな土地利用が求められる複合開発回廊に適しています。一般的な導入環境としては、中密度の住宅縁辺部、商業地区、空港進入路に隣接するユーティリティゾーン、そしてルート長が1kmから20km超までの物流パークなどが挙げられます。構造物が2回線を支えるため、冗長性や段階的な負荷増加が計画されている場合に特に有効です。同一の回廊内で、既設および将来のフィーダー容量を1ルートで担えるようにできます。追加のプロジェクトガイダンスはトピックについて学ぶおよびカスタム見積を依頼から入手できます。

標準・コンプライアンスの枠組み

本製品の主要な構造設計参照は、架空線荷重のIEC 60826および送電線の構造設計実務のGB 50545です。導体の熱チェックは、一般にIEEE 738が参照されます。仕向け市場により、追加の適合要件として、ユーティリティ固有の機械的荷重組合せ、亜鉛メッキ厚さ要件、溶接検査手順、寸法許容差などが含まれる場合があります。輸出案件では、ドキュメントパッケージに通常、材料証明書、亜鉛メッキ記録、溶接品質レポート、主要セクションの100%トレーサビリティのための工場検査データが含まれます。地方当局が求める場合、設計レビューは、ラチスおよび筒状支持構造に関してASCE 10-15の手法に合わせることも可能です。

調達範囲とカスタマイズオプション

標準供給には、ポールシャフト、接続セクション、クロスアームまたはブラケットアセンブリ、指定がある場合の登攀／保守用の設備、アースラグの詳細、基礎コンセプトに応じたベースまたは埋設インターフェース部品などが含まれます。オプションとして、複合絶縁体、ポーセリン絶縁体、導体金物、OPGWフィッティング、耐登攀デバイス、航空障害灯マーカー、ルート別の腐食対策アップグレードなどがあります。線路偏角が通常の直線運用前提を超える場合、風速が標準のクラスB範囲を超える場合、または汚損の厳しさにより66kVでの必要クリープ距離をアップグレードする必要がある場合は、カスタムエンジニアリングを推奨します。50基超の複数構造物入札では、ルート最適化とセクションの標準化により、製作の複雑性を下げ、調達効率を**5-12%**改善できる可能性があります。

EPC投資分析と価格体系

B2B購入者向けに、SOLARTODOは3つの商流パスを用意しています：FOB Supply、CIF Delivered、EPC Turnkey。EPCの範囲には、エンジニアリング、調達、建設、コミッショニング、および1年保証が含まれます。詳細図面、製造、亜鉛メッキ、物流調整、土木および建方作業、線路金物の取付支援、接地、最終検査、通電支援までをカバーします。本構造は、鋼材供給、土木請負、ユーティリティの受入チーム間のインターフェースリスクを低減することを目的としており、放置すると遅延や手戻りにより**5-10%**の隠れたプロジェクトコストが上乗せされる可能性があります。

価格表

数量割引表

ROI分析では、単柱オプションは、郊外回廊において土地占有の削減、施工スケジュールの短縮、土木工事後の復旧範囲の縮小により、従来のラチス支持よりも優位になる可能性があります。仮に開発者が、各サイトで追加の土地・交通管理・復旧コストとして**$1,500-$3,000を回避できるなら、ライフサイクルの経済性は長年ではなく、最初のプロジェクトフェーズ内で有利になります。より広いフットプリントの代替案と比べて、部材数、ボルト数、腐食しやすい継手が少ないため、年間の保守アクセスおよび点検コストも5-10%低下する可能性があります。複数キロメートル規模のフィーダープロジェクトでは、回廊制約が厳しい場合に、この効果が実質的な回収優位として1-3年**以内に現れることがあります。

支払条件は通常、30% T/Tのデポジットと70%をB/Lに対して、または適格取引では100% L/C at sightです。総契約金額が**$1,000K**を超える案件については、ファイナンス支援について相談できます。商業提案、BOQレビュー、ルート別EPC分析については [email protected] までお問い合わせください。

エンジニアおよび調達チーム向け購入ガイダンス

見積比較の際は、購入者は少なくとも6つの技術チェックポイントを要求してください：鋼材グレード、亜鉛メッキ規格、設計風速、着氷厚、断線ケース、そして基礎前提。初期価格が安い場合でも、見積に金物、接地、ユーティリティ承認に必要なショップドキュメントが含まれていないと誤解を招く可能性があります。10基超のプロジェクトでは、セクションの輸送長、クレーン要件、供給者が建方方法書（erection method statements）および竣工図（as-built documentation）を含めるかどうかも確認することが重要です。SOLARTODOは仕様の初期段階での整合を支援しており、購入者は最終入札前に構成を比較するためにすべての送電タワー／ポール製品を見ることができます。

結論

25m 66kV 八角形 両回線 ポール スリップジョイントは、66kV郊外配電線向けに、コンパクトで構造的に頑丈、かつ見た目がよりすっきりした支持を必要とするユーティリティおよびEPC企業にとって実用的な解決策です。2回線、150m設計スパン、ホットディップ亜鉛メッキの8面鋼構造、そしてIEC 60826、GB 50545、IEEE 738を含む設計参照により、電気的性能と回廊開発上の制約の両方に対応します。価格、カスタマイズ、プロジェクトエンジニアリング支援については、SOLARTODOのチャネルを通じてオンラインでシステムを構成するまたはカスタム見積を依頼してください。

インラインデータ参照： IEC 60826 架空線荷重規格；IEEE 738 導体の温度-電流関係；ASCE 10-15 ラチス／筒状構造の設計；NREL 系統近代化および送電統合の参照；IEA 電力系統およびインフラ見通し；IRENA 電力システムの柔軟性および送電拡大に関する研究。
