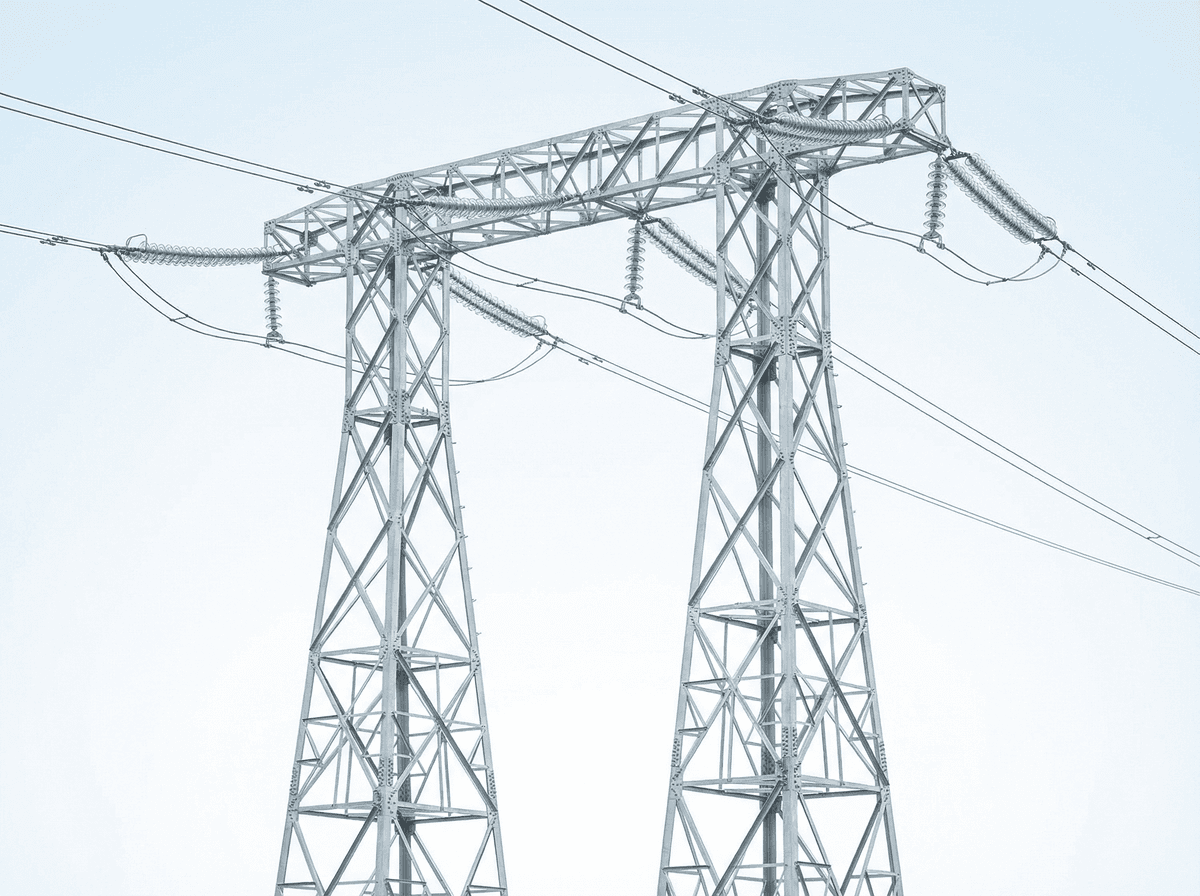

40m 220kV ポータルフレーム変電所エントリー - 二回線 鋼製格子

40m 220kV ポータルフレーム変電所進入設備は、二回線の鋼製ラチス(格子)ポータルフレームで、220kV 架空送電線が変電所ヤードへ移行する際の変電所進入用途向けに設計されています。総高さ 40メートル、縦脚 2本、水平クロスビーム 1本、設計寿命 50年のこの構造は、導体支持、相間クリアランス、雷害シールド、そして IEC 60826、ASCE 10-15、GB 50545 により定義される風・着氷・断線荷重条件下での機械的安定性に最適化されています。ユーティリティ、EPC請負業者、ならびに高電圧進入構造を評価する産業用電力ユーザーにとって、本モデルは $35,000-$50,000 の現実的な EPC ターンキーコスト、堅牢な溶融亜鉛めっき鋼構造、そして 2バンドル ACSR 導体、ポーセリンまたは複合絶縁体、OPGW 地線システムとの互換性を兼ね備えています。

製品概要

ポータルフレーム変電所進入設備は、従来の懸垂（サスペンション）送電タワーとは異なります。主な機能は、300-500メートル間隔での長スパン線路ルーティングではなく、約 120-180メートルの短い設計スパンにおいて、スイッチヤードへの最終アプローチでの導体を制御して支持することです。この 40m、220kV 構成では、鋼製ラチスの配置により、高い剛性/重量効率を実現し、設置質量は通常、風帯域、絶縁体の選定、基礎の地盤工学要件に応じて 18-24トンの範囲（設置質量）になります。同等電圧クラスの従来の自立型ラインタワーと比較して、ポータルフレームは変電所進入部の鋼材複雑性を約 12%-20% 削減でき、ガントリー上での導体ジオメトリを構造ベイを 1フル 分簡素化することで、敷地が制約される現場での土木および建方（エレクション）時間を短縮できます。

代替案と比較する購入者にとって、本ポータルフレームは一般に、変電所進入で 2回線、6相の位置、および 1本の架空シールドワイヤまたはOPGW位置を必要とし、明確な相間分離と保守可能な絶縁体ストリングを維持する場合に選定されます。典型的な用途には、220/132kV 定格のグリッド変電所、再エネプラント（100MW超）向けのユーティリティ集電変電所、80MVA超の負荷が接続される鉱山・金属施設、ならびに 1変電所境界内で線路からバスへの移行を要する産業用送電取込ポイントが含まれます。SOLARTODO は、View all Power Transmission Tower/Pole products のカタログを通じた幅広い構成サポートに加え、Configure your system online によるプロジェクト別のエンジニアリングにも対応します。

システムアーキテクチャ

標準のシステム構成は、亜鉛めっきラチス縦脚 2本、水平クロスアームビーム 1本、二回線配置のための相当付着位置 6箇所、および OPGW または従来の地線用の上部シールド位置 1箇所で構成されます。220kVでは、ポータルフレームは通常、相ごとに 2×ACSR バンドル導体として構成され、導体バンドル間隔はユーティリティのコロナおよび無線障害基準に応じて 350-450 mm 程度になります。クロスビームのジオメトリは、電気的クリアランス、構造のたわみ限界、保守アクセスを維持しつつ、15 mm の着氷ケースや断線による不平衡を含む、鉛直・横方向・縦方向の荷重組合せを支持するよう設計されています。IEC 60826 の荷重算定手法と、導体の熱挙動に関する IEEE 738 に要約されたユーティリティ実務に従い、適切な導体のたるみ（サグ）と張力の協調（コーディネーション）が、40°C の夏季および低温の高張力条件の両方でクリアランスマージンを維持するために不可欠です。

技術仕様

本モデルは、substation_entry 用途の 2回線、steel_lattice 構造として、40 m 高さの 220 kV ポータルフレームとして仕様化されています。実用的なベースライン設計では、Q420 アングル鋼を採用し、溶融亜鉛めっきにより一般的なコーティング厚 ≥85 μm を想定します。ただし、ビーム-脚部接続部で高い応力集中が生じるプロジェクトでは、混合グレード部材や Q460 の現地補強材を用いる場合があります。設計スパンは通常 150 m、風/着氷荷重は Class B / 15 mm ice、基礎は 150-250 kPa の範囲の地盤支持力に応じて寸法決定される鉄筋コンクリートのフーチング（分離基礎）が推奨されます。接地設計は、標準条件でフーチング抵抗 10 ohms 未満、高密度雷地域では 4 ohms 未満を目標とし、IEEE および各国の送電網標準に引用される雷性能に関する推奨と、一般的なユーティリティ実務に整合します。

絶縁体の選択肢として、1基あたり設置費用約 $80 のポーセリンストリング、1基あたり設置費用約 $150 の複合ポリマー絶縁体ストリングがあります。多くのユーティリティおよび産業サイトでは、複合絶縁体がポーセリンに比べてストリング重量を概ね 30%-50% 減らせること、さらに沿岸部や砂漠環境での汚損性能を向上できるため、ますます選ばれています。導体は通常、この電圧および変電所進入用途では相ごとに 2×ACSR-240 ですが、シールドワイヤ位置では、雷保護と光ファイバー通信を統合する 1 OPGW 回線が採用されることが多いです。NREL のグリッド統合研究およびユーティリティ通信実務によれば、変電所インターフェースでの内蔵ファイバー容量により、別途の通信トレンチングを削減でき、10-100 km の距離にわたって故障点検出やSCADAの帯域を改善できる可能性があります。

構造設計の前提と規格

220kV、40m のポータルフレームにおける構造設計の前提は、少なくとも 4つの主要荷重グループ（死荷重、風荷重、着氷荷重、断線条件下での不平衡導体荷重）を考慮する必要があります。IEC 60826 は、架空線の荷重および信頼性に関する国際的枠組みを提供し、ASCE 10-15 は鋼製送電構造物に関する詳細な指針（部材の細長比、接続ディテール、強度照査など）を示します。中国および多くの輸出プロジェクトでは、変電所および送電構造物の設計に GB 50545 も参照されます。電気側では、IEEE 738 が導体の電流-温度関係を示し、サグと機械的張力に影響します。調達の実務上、これらの規格への適合は、設計やり直しのリスクを低減し、承認サイクルを 2-6週間 短縮し、複数のEPCパッケージ間での入札比較可能性を高めます。

材料の耐久性も同様に重要です。変電所進入構造は、50年の供用が想定され、定期点検は 1-3年ごと、さらに大気環境カテゴリに応じて 5-10年ごとに塗装（コーティング）評価を行います。溶融亜鉛めっき鋼が依然として主流なのは、予測可能な構造特性、幅広い製作可用性、そして現場での修理が容易だからです。同電圧クラスでのチューブラー（管状）や複合代替案と比べて、ラチス鋼は交換部材コストを概ね 15%-25% 下げられ、標準的な建方クルー（6-10名の技術者）によるボルト組立を簡素化できます。IEA および IRENA の業界参照では、再エネ統合における送電・変電の信頼性がボトルネックであることが一貫して指摘されており、2030年以降も多くの地域で送電網強化への支出が増加しています。

電気的構成と性能

220kV においてポータルフレームは、最大スイング、熱による伸び、ならびに故障誘発の機械的応力下で、相間および相-地間のクリアランスを維持する必要があります。二回線配置では、6相の導体が1つの構造物で支持されます。相の配置は、変電所ベイの整列に応じて、垂直または準水平配置となることが一般的です。本モデルでは典型的に、相ごとに 2つのバンドルされたサブコンダクタを使用し、単一のより大きい導体と比べてコロナ性能を向上し、リアクタンスを低減します。ユーティリティがこの構成を好むのは、200-500 MVA クラスの回線定格に対して、設備投資コストと電気的性能のバランスが取れるためです。上部位置の OPGW は、シールド角度による保護に加えて通信容量も付加し、ユーティリティの通信要件に応じて 24-48本のファイバーが搭載されることが多いです。

変電所境界でのサージ曝露は、線路側の絶縁協調がヤード設備の絶縁レベルと交わる箇所に集中するため、接地および雷性能は極めて重要です。構造物あたり約 $500(設置費) の標準的な接地パッケージには、アースリード、接地棒、ならびにステーションのグリッドへのボンディングが含まれます。土壌抵抗率が 500 ohm-m を超える地域では、追加の接地棒、化学電極、またはリング導体が必要になる場合があります。フーチング抵抗を 10 ohms から 4 ohms 未満へ低減することで、ユーティリティは故障電流の放散を実質的に改善し、高雷地域での逆フラッシオーバ（back-flashover）確率を低減できます。これは、熱帯・沿岸・山岳地帯など、年間の雷雨日数が 40-60日/年 を超える可能性がある地域で特に重要です。

用途

40m 220kV ポータルフレームは、少なくとも 4つの一般的なプロジェクトカテゴリで使用されます。すなわち、ユーティリティ送電変電所、再エネ集電変電所、産業用（自家発）電力の相互連系、ならびにグリッド拡張または改修プログラムです。ユーティリティの変電所では、本構造は、受電線をバスバー設備へ最終 50-150メートル のアプローチ区間で接続する架空進入ガントリーとして機能します。150MW の太陽光ファームまたは 200MW の風力クラスターに電力を供給する再エネ集電ステーションでは、変電所内で電力が変圧器、ブレーカー、CT、断路器へ入る前に、送出線の終端を支えます。鉱山、鉄鋼、セメント、石油化学ユーザーで 50MW超の負荷がある場合には、保守可能なジオメトリと予測可能な予備品計画を備えた標準化された高電圧取込ポイントを提供します。

実例として、MENA地域の太陽光ファーム運営者が、風速 32 m/s、汚染の厳しさが高い砂漠サイトで、180MWac プロジェクト向けに 220kV 集電変電所を導入するケースがあります。複合絶縁体と OPGW を備えた 40m ポータルフレームを選定することで、EPC請負業者は、同一環境におけるポーセリンストリングと比較して、絶縁体の保守介入（洗浄サイクル）を推定 年2回 から 年1回 へ削減しつつ、プラントのSCADAおよび保護のための通信接続性を維持しました。大型のチューブラー鋼を用いたより重い特注ガントリーと比べて、本プロジェクトでは構造用鋼材のトン数を約 14% 削減し、3週間の高電圧インターフェース工程において建方期間を 5日 短縮しました。

従来代替案との比較

変電所境界付近で使用される従来のフルハイト送電タワーと比べると、専用設計のポータルフレームにはいくつかの測定可能な利点があります。第一に、導体ルーティングがよりクリーンになります。クロスビームが変電所ベイのジオメトリに直接整合するため、ジャンパーの複雑性が 1-2接続セット 分低減されることが多いです。第二に、土木工事はよりコンパクトにできます。多脚の広いフットプリントではなく、2つの主要基礎で済むためです。第三に、保守アクセスが簡単です。構造物が、同様の電圧移行で用いられる 45-60 m 級の多くの送電タワーより低いためです。コスト面では、この仕様のポータルフレーム（$35,000-$50,000 EPC）は、敷地制約が中程度でスパン要件が 180 m 未満に収まる場合、特注の「ラインタワー-ガントリー」ハイブリッドより 8%-18% 安価になることがよくあります。

チューブラー・モノポールやTピロンのコンセプトと比べても、ラチスのポータルフレームは、ほとんどの 220kV 変電所進入用途でより経済的です。チューブラー設計は、英国のTピロン導入（2021年頃）に見られるように、視覚的影響を 20%-30% 減らせる可能性がありますが、一般に、より重い製作公差、より大きな揚重設備、そして高い断面コストが必要になります。ライフサイクルの保守性を重視する購入者にとっては、ボルト結合のラチス部材は、偶発的な衝撃や腐食による損傷後の交換が容易である点も利点です。そのため、多くのユーティリティは、都市回廊向けの先進ポール技術を検討しつつも、変電所進入ではラチスのポータルフレームを標準化し続けています。

エンジニアリング、調達、およびカスタマイズ

SOLARTODO は、少なくとも 8つの主要変数（高さ、電圧クラス、回線数、導体バンドル、風速、着氷厚、基礎タイプ、絶縁体選定）にわたるエンジニアリングのカスタマイズをサポートします。この 40m、220kV モデルでの一般的なカスタムオプションには、設計風速 25 m/s、30 m/s、または 35 m/s、導体バンドル（1、2、または4サブコンダクタ）、およびパッド基礎、杭基礎、ロックアンカーシステムなどの基礎ソリューションがあります。基礎コストは、鉄筋コンクリートで一般に $350 per m³、杭基礎で一般に $800 per meter 程度の目安となるため、地盤条件の最適化がプロジェクトCAPEXに大きく影響し得ます。入札段階で迅速な支援が必要な購入者は、Request a custom quotation を依頼するか、Learn about topic からエンジニアリング参照情報を確認できます。

調達担当者は通常、5つのコスト要因（鋼材トン数、亜鉛めっき仕様、絶縁体タイプ、接地範囲、建方（エレクション）ロジスティクス）を評価します。提示された参考価格を用いると、**Q420 アングル鋼(亜鉛めっきを含む)**は設置込みで約 $1,400/トン、設置労務は約 $200/トン、複合絶縁体は約 **$150/基(設置込み)**です。これらの値は、最終的な構造計算が完了する前の透明性のある予算見積に役立ちます。より広い技術計画のために、購入者は Learn about topic を利用して、タワー系統、荷重規格、高電圧ラインアクセサリを比較することもできます。

EPC投資分析と価格体系

変電所進入プロジェクトのEPCスコープは通常、5つの統合フェーズで構成されます：エンジニアリング、調達、建設、試運転（コミッショニング）、および保証。エンジニアリングには、構造計算、ショップドローイング、基礎設計の調整、ならびに導体取付レイアウトが含まれます。調達には、鋼材部材、ボルト、亜鉛めっき、絶縁体、接地金具、ならびに任意のOPGWフィッティングが含まれます。建設には、土木工事、建方、アライメント、ならびにストリング（張線）インターフェースが含まれます。コミッショニングには、機械検査、接地の確認、ならびに竣工図書（as-built）作成が含まれます。ターンキー納入における標準保証は 1年で、通常の保守のもとで設計寿命は 50年 が維持されます。

フリートまたはフレームワーク調達では、特に送電網拡張パッケージで 50-250基 が発注される場合、ボリュームディスカウントによりユニット経済性を大きく改善できます。以下のディスカウントは、目的地およびスコープの安定性に応じて、設備価額または交渉済みのEPCロットに対して適用されることが一般的です。

投資の観点では、ROIは直接の売上よりも、回避できる停電（アウトエイジ）コスト、保守の削減、そして最適化された建設スケジュールによって測定されます。例えば、$54,000 のアドホックな特注ガントリー解決を、$44,000 EPC の標準ポータルフレームに置き換えると、初期で $10,000（約 18.5%）の削減になります。さらに標準設計により、年間の点検および是正保守が $1,200/年 減るなら、追加のエンジニアリング標準化による効果は約 8.3年 で回収でき、初期CAPEXの削減はコミッショニング時点で即時に反映されます。過剰設計（オーバーデザイン）された代替案で、より大きな基礎やクレーン時間が必要な場合と比べると、総設置コストは現場条件により 10%-20% 削減できる可能性があります。標準の支払条件は 30% T/T + 70% B/Lに対して、または 100% L/C at sight です。$1,000K 超のプロジェクトでは、ファイナンス支援が利用できる場合があります。商用提案については [email protected] までお問い合わせください。

品質管理、検査、納品

220kV ポータルフレームの品質管理には、主要部材 100% の材料トレーサビリティ、亜鉛めっき前の寸法検査、ボルトセットの検証、ならびにプロジェクト仕様で必要な場合の試組立が含まれるべきです。亜鉛めっき品質は、コーティング厚、密着性、外観上の欠陥について一般に確認されます。構造の受入検査では、孔位置の整合、部材の真直度、ならびに接続部の組付け適合性を確認します。現場では、導体移設（コンダクタートランスファー）の前に、鉛直度（垂直性）およびビームレベルの建方許容差を検証してください。通常の製作リードタイムは1ロットで 4-8週間、出荷に加えて通関が 3-7週間 追加されることがあり、目的地の港によって変動します。これらのタイムラインは、ユーティリティの停電（アウトエイジ）ウィンドウが 10-20日 に限られる場合に重要になります。

なぜB2B購入者がこの構成を選ぶのか

B2B購入者がこの構成を選ぶ主な理由は、完全な特注構造に比べてコストプレミアムが小さい一方で、幅広い 220kV 変電所進入用途に適合するためです。標準的な鋼材製作、世界的に認知された設計コード、ならびに ACSR、OPGW、ポーセリン、複合ストリングといった一般的アクセサリとの互換性を組み合わせています。EPC請負業者にとっては $35,000-$50,000 のターンキー範囲が予算の確実性を支え、ユーティリティにとっては 50年 の設計寿命と、保守可能なボルト結合構造がアセットマネジメント目標を支援します。産業開発者にとっては、二回線配置が、N-1計画や段階的通電（フェーズド・エナジャイズ）に対する将来の柔軟性を提供します。仕様のマッチングを開始するには、Configure your system online を使用するか、Request a custom quotation を依頼してください。

仕様文脈で使用した権威ある参照文献： IEC 60826（荷重設計）、ASCE 10-15（鋼製送電構造）、IEEE 738（導体の熱定格）、および送電網拡張と再エネ連系に関する NREL、IEA、IRENA、BloombergNEF/Wood Mackenzie の業界計画文脈。これらの情報源は一貫して、高電圧インフラにおけるプロジェクトリスク低減の中心として、送電インターフェースの信頼性、標準化された構造、デジタル通信統合が重要であることを示しており、今後 10-20年 の期間にわたってその傾向が続くとされています。
