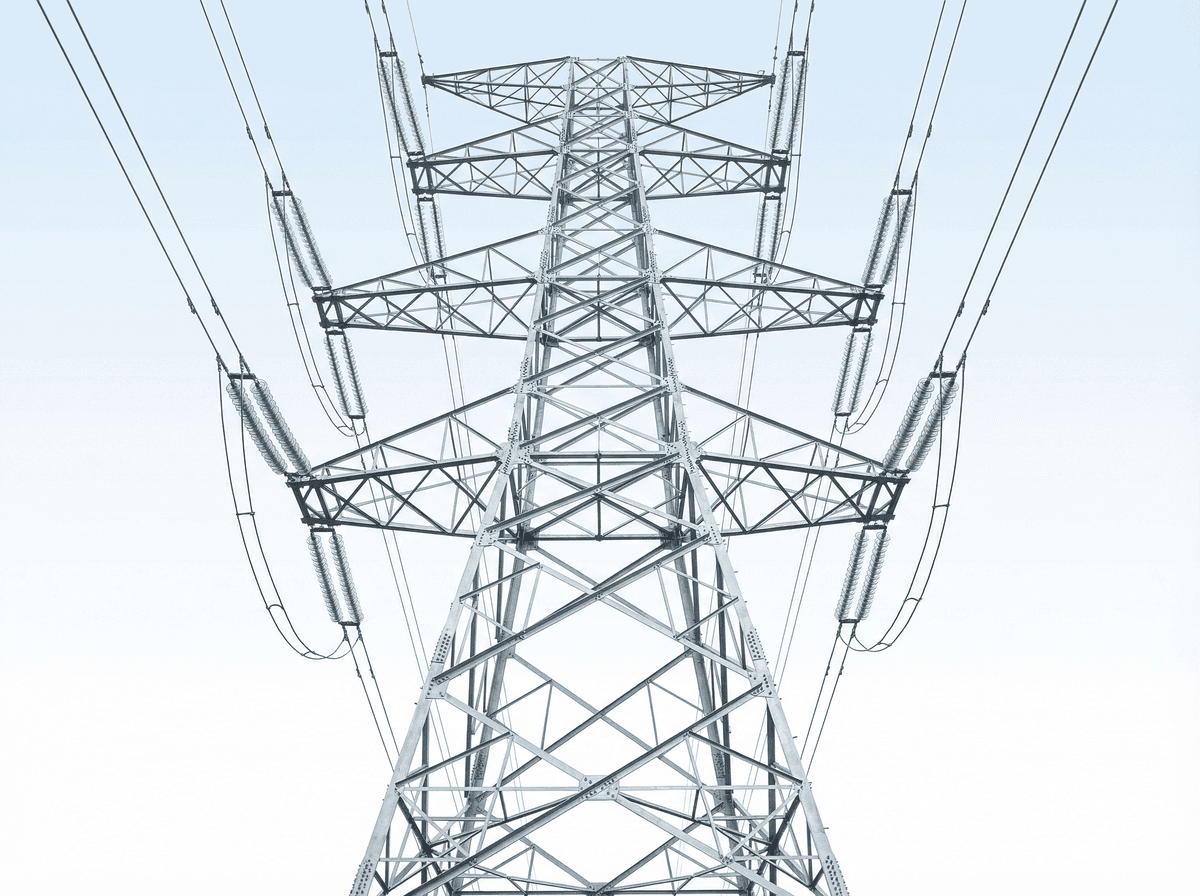

50m 330kV ダブル回線 ラチスタワー（タンジェント鋼構造）

50m 330kV 2回線 ダブルサーキット ラチスタワーは、330kVの架空送電線向けに設計されたタンジェント(懸垂)式スチール送電鉄塔です。2回線、相あたり2導体、およびプレートー(高原)送電環境での400m設計スパンに対応しています。構造高さ50m、重厚なスチール・ラチス構造、そして50年設計寿命を備え、典型的な送電ルート上の鉄塔のうち70-80%が設置される直線区間向けに最適化されています。そのため、本タワーはIEC 60826およびGB 50545の荷重算定手法に基づく「ルート1kmあたり」の費用対効果が非常に高い選択肢の一つです。

ユーティリティ、EPC請負業者、送電開発事業者にとって、この構成は、垂直方向の導体重量、横風荷重、ならびに懸垂ストリングの導体スイングを、クラスBの風 / 15mmアイスという前提でバランスさせています。330kV系統では、50mのダブル回線タンジェント鉄塔は、高容量の地域間連系を支えつつ、2つの別々の単回線線路を建設する場合と比べてルートのフットプリントを縮小できます。条件にもよりますが、しばしば用地内の鋼材本数を概ね**15-25%**程度削減でき、地形や相間隔に左右されます。購入者は、送電鉄塔/ポール製品をすべて見るか、オンラインでシステムを構成することで、プロジェクト固有の荷重、基礎、碍子（絶縁装置）オプションを確認できます。

製品概要

本タワーはPower Transmission Tower/Pole製品ラインに属し、直線整列区間向けのタンジェントタワー（サスペンションタワーとも呼ばれる）として仕様化されています。線路の偏角（ディビエーション）は通常、0-2°のような小角度、またはプロジェクトで定義された軽微な偏角に制限されます。設計にはヘビー(重厚)スチール・ラチス材を用い、構造材グレードとして一般にQ420または同等品をベースとし、屋外耐用年数に対する耐食性を高めるため溶融亜鉛めっき(ホットディップ・ガルバナイズ)を採用します。これにより、50年の総設計寿命（点検・補修プログラムを含む）にわたって腐食耐性を確保し、点検間隔は概ね1-3年を想定します。330kVにおけるダブル回線構成は、回廊（コリドー）の利用効率を高め、山岳地・高原地・長距離連系プロジェクトにおける系統冗長性にも寄与します。

実務上の線路設計では、タンジェント鉄塔は通常、主要なルート変更に必要となる全角度荷重やデッドエンド荷重ではなく、通常の運用サービス荷重を負担するため、各位置における設置コストが最も低くなりやすいとされています。IEC 60826に反映された送電工学の実務、ASCE 10-15、およびユーティリティの設計マニュアルによれば、主な荷重ケースには、導体の自重、碍子ストリング荷重、導体および鉄塔本体への横風荷重、ならびに断線チェック等の選定された異常条件が含まれます。400mスパン、2バンドル導体構成では、ルート経済性が標準化、簡素化された架設、反復可能な基礎に有利な場合に、このタワーが選定されます（多数〜数百基の構造物に対して）。

システム構成

構造システムは、4つの主脚(メインレッグ)アセンブリ、補剛された胴体（ブレースドボディ）、330kVダブル回線の相間クリアランスに合わせたクロスアーム、そして1または2本の架空地線(シールドワイヤ)に対応するピーク（取付）を備えます。多くの場合、落雷対策と光ファイバー通信を統合するためのOPGWが含まれます。碍子配置は一般に、風や温度変化による導体スイングを許容しつつ、設計条件下での電気的クリアランスを維持できるIストリングの懸垂構成です。標準的な接地目標は、通常土壌での基礎抵抗が10オーム未満、高雷害ゾーンでは4オーム未満で、330kV系統における一般的なユーティリティ実務と整合しています。

プラットフォームは、相あたり2つのサブ導体を持つACSR導体システムに適合し、導体の熱定格の検証はIEEE 738の電流-温度手法に基づいて行われます。標高、汚損の程度、ならびに開閉サージ（スイッチング・インパルス）要求に応じて、購入者はポーセリン(磁器)碍子または複合(コンポジット)ポリマー碍子を選択できます。複合碍子は、ポーセリンと比べてストリング重量を概ね**30-50%**低減できることが多く、遠隔地での破壊行為（バンダリズム）への耐性も向上します。より広いプロジェクト計画のために、調達チームはタワー系統、導体バンドル、接地方式を比較する目的でトピックを学ぶことができます。

技術仕様

本50mタンジェントタワーは、2回線、相あたり2導体の330kV用に構成されており、シールドワイヤを除くと合計12本の相導体に対応します。基準設計スパンは400mで、標準的な環境想定はクラスBの風＋15mmアイスです。ただしプロジェクト固有の設計では、25m/s、30m/s、35m/sのような現地風速や、2,000m超の高原設置における標高補正（クリアランス補正）を確認できます。構造のディテールは、輸送効率と現地組立の迅速性のため、一般にボルト接続の角形鋼ラチス（アングル鋼ラチス）方式に従います。

高原送電では、気密（空気密度）の低下により必要な気中絶縁距離を確保するため、タワーの幾何形状を調整できます。これは、ユーティリティの基準にもよりますが、標高が概ね1,000m〜3,000mを超えるほど重要性が増します。基礎の選定は、地盤の支持力、凍結深さ、ならびに引き抜き（アップリフト）荷重に基づき、通常は補強コンクリートのパッド＆チムニー基礎または杭基礎が採用されます。多くのEPC案件では、50m 330kVタンジェント構造物1基あたりのコンクリート基礎体積40-60m³が実務上の計画レンジとなりますが、実数量は土質区分、脚部荷重、耐震要件により変動します。

重荷重の50m 330kV ダブル回線タンジェントタワーの鋼材パッケージ重量は、風帯域、導体種類、クリアランス包絡条件により異なりますが、概ね35-45トンの範囲であることが多いです。亜鉛めっきQ420アングル鋼について、提示されたEPC設置基準の約USD 1,400/tonを用いると、鋼製上部構造だけで設置タワー費用に対し通常USD 49,000-63,000程度を占めます。これは、基礎、碍子、接地、架設作業の人件費、ならびに物流を含めた「ターンキー」プロジェクトの提示レンジであるUSD 85,000-120,000と整合します。

性能・設計の前提

タンジェントタワーは、線路ルートが大きな偏角抵抗を必要としない直線区間を想定しています。そのため経済的な優位性は、終端荷重（デッドエンド荷重）をフルに負担するのではなく、通常のサービス荷重を処理することで生まれます。IEC 60826では、設計者が信頼性レベル、気象作用、ならびに導体重量、風圧、着氷付着を含む荷重組合せを評価し、ASCE 10-15は国際的な送電プロジェクトで広く参照されるラチスタワーの構造設計指針を提供しています。330kVのダブル回線線路では、通常運用時の導体スイングと相間クリアランスが特に重要です。なぜなら12本の通電相導体が、コンパクトでありながら高エネルギーな幾何学的配置を占めるためです。

同一区間で2基の別々の単回線鉄塔を建設する場合と比べて、1ユニットのダブル回線ラチスタワーは、ユーティリティの離隔ルールや停電（アウトエージ）方針に左右されますが、線路レベルで概ね**10-20%程度、回廊幅、基礎数、架設シーケンスの複雑さを削減できます。類似電圧クラスの管状モノポールと比べると、ラチスタワーは三角トラス状の効率的な部材を用い、過大な管状断面ではなく小さなバンドルで出荷できるため、遠隔プロジェクトでは1mあたりの鋼材コストを概ね8-18%**低減できることが多いです。このコスト優位性の一つとして、ラチスタワーのタンジェント鉄塔は、アジア、アフリカ、ラテンアメリカの長距離送電ネットワークで依然として主流であり続けています。

材料、腐食保護、構成部品

主要材料はスチール・ラチスの重厚構造で、一般にアングル材で製作され、ボルト接続のガセット（補強板）で組み立てられます。そして屋外で25年以上の耐用年数に適した亜鉛めっき皮膜レベルまで、溶融亜鉛めっきで仕上げます。大規模なメンテナンス前の期間を確保しつつ、点検・補修プログラムにより最大50年の総設計寿命に対応します。EPC計画では、めっき品質、ボルト等級、寸法公差をプロジェクトのQA手順に照らして確認すべきで、工場検査は通常、部材マーキングの100%と、サンプルによるめっき膜厚の検証を含みます。寒冷な高原気候では、接続信頼性と緩み止め（アンチ・ルースニング）対策が重要です。年間の温度変動が30°Cを超えることがあるためです。

碍子の選択肢としては、設置済みで1基あたり約USD 80のポーセリン碍子、または設置済みで1基あたり約USD 150の複合碍子が一般的です。330kVのダブル回線タンジェント配置では、相のレイアウトやシールドワイヤ金具の設計に応じて、約12-18本の碍子ストリング、または同等のアセンブリを使用することがあります。複合碍子は、汚損が多い地域、高標高、または破壊行為リスクのある回廊で選ばれることが多いです。軽量で、アクセス困難な道路を経由して100-300kmの輸送がしやすいためです。さらにOPGWは、設置済みで約USD 8,000/kmで統合でき、落雷遮蔽と、変電所および線路監視のための通信（バックホール）を両立できます。

用途

本製品は、線路ルートがしばしば2,000-4,000mの標高を含み、アクセス距離が長く、紫外線曝露が強く、かつ地盤条件が変動する高原送電向けに設計されています。典型的な用途には、地域ユーティリティの連系、揚水発電の輸出線、鉱山向け電力供給、風力・太陽光の避難（送電）回廊、開発途上の系統における州間バックボーン送電などが含まれます。再エネ統合では、330kVのダブル回線線路により複数の発電ブロックの出力を集約し、低電圧の集電システムと比べてN-1運用の柔軟性を高められます。

代表例として、高標高地域でユーティリティ規模の再エネ開発事業者が、600MWのハイブリッド風力・太陽光複合施設を主系統に接続するために、120km 330kVの送電回廊を展開するケースがあります。このとき、約75%の位置を本50mモデルと同様のタンジェント鉄塔として標準化することで、EPC請負業者は平均的な鉄塔調達の複雑性を低減し、現地組立時間を、カスタム構造物を混在させた場合と比べて推定12%短縮しました。この種の標準化は、ユーティリティのベストプラクティスに沿っており、IEA、IRENA、およびBloombergNEFによる、再エネ比率が高いシステムにおける送電ボトルネック分析とも整合します。

規格・エンジニアリング適合

設計の前提は、架空線の荷重に関するIEC 60826、送電線鉄塔の設計実務に関するGB 50545、導体の熱定格手法に関するIEEE 738、およびラチスタワーの構造設計原則に関するASCE 10-15を参照しています。プロジェクト管轄で必要となる場合、耐震荷重、汚損性能、高度補正、ならびにユーティリティ固有の活線メンテナンス用クリアランスなどの追加チェックを行えます。接地設計は、通常区域で10オーム未満、落雷リスクの高い区域で4オーム未満を目標とし、設置後に現地試験で実値を検証します。

権威ある業界文献は、堅牢な送電インフラの技術的・経済的な合理性を裏付けています。NRELは、広域のバランシングエリアにおける変動再エネの統合に向けた送電拡大の役割を繰り返し強調しており、IEAとIRENAはいずれも、電化とクリーンエネルギー導入を支えるために、系統投資を大幅に加速させる必要があると報告しています。Wood MackenzieおよびBloombergNEFの市場調査でも、送電制約が発電プロジェクトの収益を数か月〜数年遅らせ得ることが示されており、総発電CAPEXに占める比率が相対的に小さいとしても、信頼できる線路ハードウェアはEPCにおける高付加価値な意思決定となります。

据付・物流・保守

50mのラチスタワーは通常、トラック輸送のためにマーキングされた鋼材部材をバンドルで出荷し、大型の管状セクションに比べて過大重量（オーバーサイズ）輸送リスクを低減します。現地の架設は、アクセス状況に応じてジンポール、クレーン、またはハイブリッド方式を用いることが一般的です。基礎の養生後、条件が良ければ訓練されたチームが標準的なタンジェントタワーを約2-5日で組み立て・建て込みできます。提示基準の設置人件費が約USD 200/tonの場合、40トンのタワーパッケージは、地形プレミアム、標高手当、専門的な玉掛け要件を除く架設人件費として概ねUSD 8,000に相当します。

50年の設計寿命にわたる保守は、一般に1-2年ごとの目視点検、定期スケジュールに基づくボルト締付トルクの確認、接地抵抗の試験、腐食評価、必要に応じた金具交換などを含みます。高標高または高雷害地域では、故障予防の精度を高めるため、ドローン点検やサーモグラフィー調査を追加するユーティリティもあります。木柱や軽量な配電構造物と比べると、亜鉛めっき330kVラチスタワーは機械的余裕が大きく、火災リスクが低く、特に300m超の長スパンでの適性が高いのが特長です。導体スイングやクリアランスマージンを厳密に管理する必要がある場合に有効です。

EPC投資分析と価格体系

B2B購入者にとって、EPCの範囲は通常、5つのコアパッケージで構成されます：エンジニアリング、調達、建設、試運転（コミッショニング）、および保証です。エンジニアリングには、ルート固有の荷重チェック、ショップドローイング、基礎設計、BOM（部品表）が含まれます。調達には、鋼材部材、ボルト、碍子、接地キット、ならびに任意のOPGWが含まれます。建設には土木工事、架設、張線（ストリング）とのインターフェース支援、現場HSEが含まれます。コミッショニングには点検、接地の検証、竣工（as-built）ドキュメントが含まれます。保証は通常、コミッショニング後1年です。プロジェクト支援や入札整合のために、購入者はカスタム見積を依頼するか、[email protected]へメールできます。

FOBレンジのUSD 52,700-81,600は、現地の架設チームと承認済みの基礎請負業者を持つ購入者に適しています。CIFレンジのUSD 67,394-104,352は、輸送と海上保険を追加するもので、1-3回の港湾での積替えを伴うプロジェクトで好まれることが多いです。EPCターンキーレンジのUSD 85,000-120,000は、単一責任（ワンストップ・アカウンタビリティ）を求める開発事業者に推奨されます。特に、物流、土木設計、架設シーケンスがスケジュールと安全性能に実質的な影響を与え得る高原地域では有効です。

ROI（投資対効果）の観点では、タワー自体は単独で収益を生むわけではありませんが、線路の稼働可能性、送電能力、そして出力抑制（カーティルメント）削減を可能にします。仮に330kV回廊が、制約されていた再エネ出力のうち50MWを200時間/年分でも避けられるとすると、保守的な卸売価値をUSD 50/MWhとした場合、年間の保全エネルギー価値は約USD 500,000/年です。1基あたりのEPCコストがUSD 85,000-120,000であることを踏まえると、制約回避による価値は制約系統では1年を大きく下回る形での概算回収（ペイバック）を示し得ます。一方で、線路資産全体は通常20-30年で償却されます。2つの別々の単回線構造物を用いる場合と比べて、ダブル回線タンジェント解は、選定された直線区間においてルート全体の鋼材、用地、架設コストを十分に削減し、概ね**8-15%**の節減につながる可能性があります。

標準的な支払条件は、供給契約で30% T/T預け金＋70% B/Lに対して、または銀行担保の調達で100% L/C at sightです。USD 1,000,000を超えるプロジェクトでは、資金面の支援について協議可能です。特に、線路パッケージが変電所、OPGW、または再エネ避難インフラとバンドルされる場合に有効です。追加の調達ガイダンスはSOLARTODOのナレッジセンターで確認できます。

価格内訳

以下は、提示された基準価格と、実務上の重荷重想定である40トンの鋼材を用いた、1基の設置済みEPCコストの代表的なモデルです。実際の合計は、地質レポート、風帯域、標高、ならびにユーティリティ仕様により変動します。

• 鋼製ラチス上部構造：40トン（設置レートがUSD 1,400/tonに連動）
• 複合碍子アセンブリ：12 pcs（各USD 150、設置済み）
• OPGW配分：0.4 km（USD 8,000/km、設置済み）
• 接地システム：1 set（USD 500、設置済み）
• コンクリート基礎：50 m³（USD 350/m³、設置済み）
• 設置人件費および玉掛けプレミアム：高原での架設複雑性を反映するため、別項目として計上（含む）

このような構造化アプローチにより、調達チームは見積されたタワーパッケージが「鋼材比率が高い」「土木比率が高い」「物流比率が高い」のどれに偏っているかをベンチマークできます。多くの330kV高原プロジェクトでは、鋼材トン数がほぼ同じでも、基礎条件や架設条件によって総設置コストが**10-25%**変動することがあります。

この構成が選ばれる理由

330kV線の直線区間では、タンジェントタワーが「機械的妥当性」と「コスト効率」の最良バランスを提供します。**70-80%**の位置がタンジェント構造物であることが多いため、このタワー種別を最適化する効果は、わずかな偏角タワーでの僅少な節減よりも、プロジェクト全体のCAPEXに対して大きくなります。50mの高さは起伏のある高原地形でのクリアランス管理を支え、ダブル回線構成は回廊の利用効率と将来の運用柔軟性を高めます。

従来の低電圧である132kVまたは220kVの代替案と比べると、330kVのダブル回線設計は、回廊1kmあたりで大きな送電容量を伝送できます。その結果、ユーティリティ規模の発電避難のために必要な並行ルート数を減らせます。厳密な送電量は導体選定や熱定格に依存しますが、高電圧化により同じ電力レベルでの電流が低下し、線路損失を抑えて、50-200kmまたはそれ以上の距離におけるネットワーク効率を改善します。このシステムレベルの利点が、再エネ拡大プログラムにおいて送電計画者が高電圧のバックボーンリンクを選好する理由の一つです。

調達・カスタマイズの選択肢

SOLARTODOは、本タワーを現地の風速、耐震カテゴリ、標高、導体種類、碍子技術、防食厚み、基礎との接続（インターフェース）詳細に合わせてカスタマイズできます。一般的なカスタマイズポイントには、25-40m/sの風設計、0-30mmの着氷荷重、ACSRまたは同等の導体ファミリー、ポーセリンまたは複合碍子、標準または低抵抗の接地パッケージなどがあります。複数ロットの入札を計画している購入者は、最終入札前に機械・電気要件を整合させるため、オンラインでシステムを構成することができます。

開発事業者、EPC企業、ユーティリティが代替案を比較する際、この50m 330kV 2回線 ダブルサーキット ラチスタワーは、OPGW統合による現代的な系統通信への適合性を含め、実績のある直線区間向けソリューションであり、強い経済性、標準化された製作、そして信頼できる構成を提供します。ルート条件、線路プロファイル、またはUSD建てのプロジェクト固有価格について相談したい場合、購入者はカスタム見積を依頼し、必要なタワー数量、スパン前提、風/アイスデータ、ならびに納入先（デリバリー先）を参照してください。
