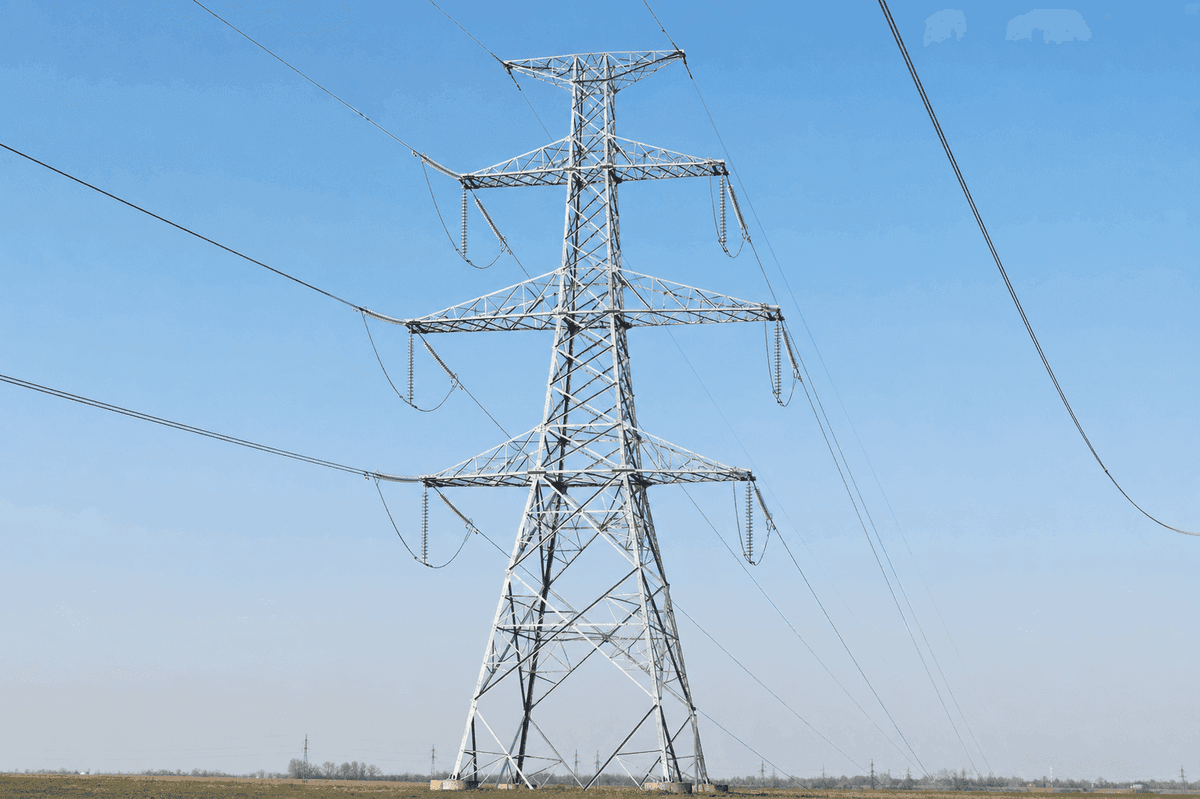

71m 500kV フランジ式重耐荷重格子型直線鉄塔 - 超高圧送電構造物

71m 500kV フランジ式重耐荷重格子型直線鉄塔は、1相あたり4導体、497m設計径間の単回線500kV超高圧送電線向けに設計された、71mの亜鉛めっき鋼製格子型懸垂構造物です。直線区間用の直線鉄塔として構成され、懸垂I連がいし、OPGW遮へい、フランジ式鋼接合により、IEC 60826の荷重実務に基づき、1回線あたり約1000-1500MWの大容量送電を支えます。

製品概要

500kV送電回廊では、直線構造物が角度鉄塔や引留鉄塔のような高い縦荷重条件を負わずに、導体の鉛直重量と横風荷重を支持できるため、通常、ルート長の70-80%に直線鉄塔または懸垂鉄塔が使用されます。この71m重耐荷重格子型鉄塔は、超高圧送電、再生可能エネルギーの送出、地域間系統増強、産業負荷向け電力供給に適しており、497mの公称径間により、420mの基準径間と比べて100kmルートあたり必要な構造物数をおよそ12-18%削減できます。

SOLARTODOは、設計、製作、亜鉛めっき、輸出梱包、建設支援、試運転を1つの設計・調達・建設パッケージで必要とするB2B購入者向けに本製品を供給します。最終的なルート縦断、風況図、導体種別、基礎クラスが確定している場合は、送電鉄塔・ポール製品一覧を見る、オンラインでシステムを構成する、またはカスタム見積もりを依頼するをご利用ください。

技術仕様

本鉄塔は重耐荷重の亜鉛めっき鋼製格子部材を使用し、通常は溶融亜鉛保護を施したQ420グレード山形鋼を採用し、1つの鉄塔位置で再現性の高い現地組立ができるようボルト締結およびフランジ接合で構成されます。71mの形状は、1相あたり4束の鋼心アルミより線（ACSR）導体を備えた500kV単回線、相導体包絡線上部のOPGWまたは架空地線、ならびに電気的離隔、機械的振れ角、汚損階級、15mm着氷荷重に合わせた懸垂連を支持します。

システム構成

500kV直線鉄塔は単独の鋼製品ではなく、基礎、鉄塔本体、腕金、がいし連、導体金具、OPGW、接地、アクセス道路、試運転試験で構成される架空送電システム内の1つの構造ノードです。本鉄塔は、各相4本の副導体を持つ3相位置を支持するため、機械設計では12か所の導体取付点、束導体への風圧、鉛直重量、着氷、プロジェクト設計基準で定義される断線条件を考慮する必要があります。

フランジ式接合システムは、事前穿孔されたプレートとボルト締結界面により、最終トルク確認前に大型鉄塔セクションを整列できるため、建方の再現性を高めます。小部材を多用する従来の現地継ぎ山形鋼組立と比べ、フランジ式モジュール方式は、アクセス可能な地形でクレーンのフック時間を約10-20%削減でき、同時に40ftコンテナおよび標準輸出トラックに適合する輸送梱包を維持できます。

規格および設計基準

構造荷重基準は架空送電線設計基準のIEC 60826に準拠し、裸架空導体の電流温度計算についてはIEEE 738と整合できます。構造詳細はASCE 10-15、亜鉛めっきはISO 1461、中国を拠点とする製造プログラムにおける地域適合性は架空送電線設計のGB 50545に照らして照査できます。

500kV超高圧用途は、IEA Electricity Grids and Secure Energy Transitions 2023報告書で示された系統拡張の優先事項と合致しており、同報告書は2040年までに世界で約80 million kmの送電線を新設または改修する必要がある可能性を推定しています。IRENA World Energy Transitions Outlook 2024も再生可能エネルギー統合と送電拡張を関連付けており、NRELの送電統合研究は、再生可能資源エリアが負荷中心から100-1000km離れている場合、大容量送電線が出力抑制と混雑を低減できることを示しています。

材料、防食、設計寿命

主構造は重耐荷重鋼製格子で、71mの超高圧懸垂鉄塔が50年の設計寿命にわたり、圧縮、座屈、ボルトせん断、風励振、基礎界面荷重の複合条件に耐える必要があるため選定されています。溶融亜鉛めっきは犠牲防食を提供し、保守計画では通常、通電後1年での点検、その後は沿岸塩分、産業汚染、測定された亜鉛減耗に応じて3-5年ごとの点検を含みます。

厳しい沿岸または砂漠回廊向けに、SOLARTODOは亜鉛膜厚の増加、密封ボルトパック、盗難防止ナット、鳥類逸脱器、複合がいし金具を、1つのプロジェクト専用部品表として指定できます。対地雷撃密度が高い地域では、接地設計は一般的な10 ohmではなく、鉄塔脚部抵抗4 ohm未満を目標とし、500kV絶縁システム全体の雷逆フラッシオーバーリスクを低減する必要があります。

電気性能および導体インターフェース

4束導体構成は、同じ500kV電圧階級における1束または2束導体構成と比べ、コロナ性能を改善し、電界強度を低減します。束間隔、スペーサダンパー配置、懸垂クランプ形状は、導体径、弛度張力表、周囲温度、風速、日射加熱、電流定格と整合させる必要があり、動的送電容量評価が必要な場合はIEEE 738を用いて許容電流をモデル化します。

497m径間では、低温張力条件と高温緊急定格条件の間で導体弛度が数メートル変動する可能性があるため、鉄塔高さ、腕金長、地上高は最終ルート測量に基づいて確認する必要があります。OPGW統合は、1本のケーブルで2つの機能、すなわち相導体の雷遮へいと、SCADA、保護リレー、気象センサー、送電線監視機器向けの光ファイバー通信を提供します。

用途

本鉄塔は、超高圧再生可能エネルギー送出、州間・省間系統増強、500kV変電所相互接続、鉱山向け電力供給、水素ハブインフラ、長距離産業負荷回廊に最適です。たとえばMENA地域の太陽光発電所運営者は、このクラスの直線鉄塔200基を99.4kmの500kV送出線に配置し、497m径間を使って1.2GWの太陽光・蓄電併設プラントを国家系統変電所へ接続することで、角度鉄塔を減らし、ルート保守需要を低減できます。

クラウド監視

鉄塔本体は受動的な鋼構造物ですが、現代の500kV回廊では、導体温度、風速、ギャロッピング、傾斜、振動、接地抵抗、OPGW通信状態を把握するため、重要構造物の5-20%にデジタル監視を導入する例が増えています。SOLARTODOは、50基を超える設計・調達・建設プロジェクト向けに、鉄塔取付センサー、太陽光電源ゲートウェイ、クラウドダッシュボードを統合し、運用者が実際の導体挙動をIEEE 738の熱的前提および保守しきい値と比較できるようにします。

クラウド監視は、100km以上の遠隔地形を通る長大回廊で特に有効です。点検作業を定期巡視から例外ベースの作業指示へ振り向けられるためです。一般的な監視パッケージには、通信計画とサイバーセキュリティ要件に応じて、5-10kmごとに1つの気象ノード、選定鉄塔上の1つの傾斜センサー、光ファイバーまたはセルラーのバックホールに接続された1つのゲートウェイを含めることができます。

従来代替案との比較

短い420m径間向けに設計された軽量500kV直線格子鉄塔と比べ、71m重耐荷重フランジ式設計は、構造物1基あたりの鋼材質量を増やす一方で、100kmあたり約15基の鉄塔数を削減できます。このトレードオフは、追加鋼材重量よりも基礎アクセス、用地取得、送電線用地への影響のコストが高い場合、特に砂漠、農地、山岳ルートで有利になりやすいです。

鋼管単柱と比べると、重耐荷重格子鉄塔は通常、より広い設置面積を必要としますが、構造耐力1kNあたりの鋼材コストが低く、局所損傷後の部材交換も容易です。500kV超高圧線では、格子構造により、腕金形状、相間隔、OPGW配置、保守用昇塔経路、50年の運用期間を通じた補修物流についても高い柔軟性が得られます。

設計・調達・建設投資分析および価格構成

設計・調達・建設一括請負価格には、設計、調達、建設、試運転、1年保証サポートの5つの主要範囲が含まれます。この71m鉄塔では、設計・調達・建設業務に、ルート別構造照査、製作図、鋼材製作、溶融亜鉛めっき、輸出梱包、物流調整、基礎工事、鉄塔建方、接地施工、トルク確認、品質保証文書、最終試運転支援が含まれます。

投資回収は、削減できる鉄塔、削減できる基礎、停電リスクの低減、50年にわたる保守出動コストの低減に左右されます。497m径間により100km線路で420m従来配置と比べ15基の構造物を削減でき、削減される据付済み構造物1基あたりの費用が$120,000-$160,000の場合、ルート固有のアクセス道路影響を除く総資本削減額は$1.8M-$2.4Mに達する可能性があります。1,200MW回廊では、混雑コストが重要な場合、系統接続の投資回収を6-18か月短縮できます。

標準支払条件は30%の電信送金前払金と船荷証券引換70%、または銀行承認済み購入者向けの一覧払取消不能信用状100%です。$1,000Kを超える設計・調達・建設パッケージではプロジェクトファイナンスを審査でき、商業依頼は、1つのルート縦断、1つの風・着氷基準、導体スケジュール、地盤報告書、必要納期枠を添えて[email protected]へ送付してください。

調達および品質管理

調達文書には通常、1つの一般配置図、1つの鉄塔荷重ツリー、1つの部品表、1つのボルト一覧、1式の亜鉛めっき証明書、1つの梱包明細、ならびに鋼材等級、孔許容差、仮組立、めっき膜厚、トルク手順の検査記録が含まれます。工場受入では、コンテナ積載前に重要フランジ接合部のサンプル組立、寸法確認、亜鉛膜厚測定を実施できます。

プロジェクト開発者および設計・調達・建設請負者にとって、主な調達リスクは鉄塔価格そのものではなく、構造荷重、基礎地盤、導体弛度、OPGW金具、現地電力会社規格の間のインターフェースです。SOLARTODOは量産製作前に電気的・構造的前提を固定することを推奨します。15mmから20mm着氷へ、または4束から6束導体へと後から変更すると、腕金荷重と鋼材トン数が数パーセント変わる可能性があるためです。

関連知識と購入者向け資料

鉄塔ファミリーを比較する技術者は、架空送電線設計の基礎、導体選定、接地実務、設計・調達・建設チェックリスト項目についてトピックを学ぶをご覧ください。調達チームもトピックを学ぶを活用し、500kV入札文書をIEC 60826荷重条件、IEEE 738導体定格、ASCE 10-15構造照査、ISO 1461亜鉛めっき検査要件と整合できます。

この71m 500kV フランジ式重耐荷重格子型直線鉄塔は、プロジェクトが長径間の直線支持、4束導体への適合性、50年の亜鉛めっき鋼材供用寿命、据付済み鉄塔1基あたり$129,220から$176,908の統合設計・調達・建設納入を必要とする場合に実用的な選択肢です。最終価格算定には、SOLARTODOは少なくとも6つの入力、すなわちルート所在地、風速、着氷厚、導体種別、地盤報告書、納入インコタームズを必要とします。
