国境検問所 32ゾーン オフグリッド - 16台カメラ、32検知器

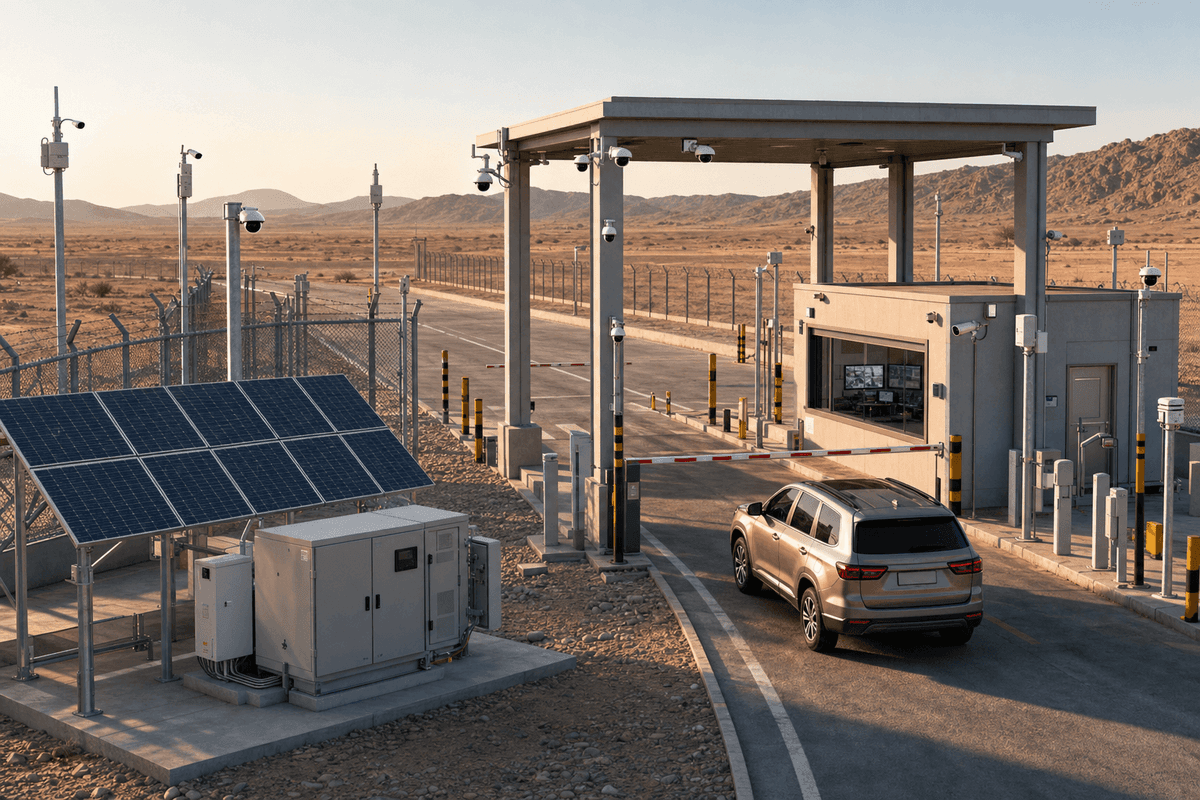

Border Checkpoint 32-Zone Off-Grid は、32のセキュリティゾーン、16台のカメラ、32の侵入検知器、および 24/7のフルサービス監視 を、送電網が不安定または利用できない国境検問環境向けに設計した、遠隔拠点のセキュリティ／監視パッケージです。構成は 12台のHD固定IPカメラ、4台のPTZカメラ、8組の周辺ビームセット、16台のPIR検知器、16台のデュアルテクノロジー検知器、32チャンネルNVR、および 64ゾーンのハイブリッド警報パネル を組み合わせ、1つのオフグリッド構成で、層状の検知、視覚による確認、インシデント記録を実現します。

国境当局、EPC請負業者、検問開発者に向けて、本システムは中規模セキュリティ拠点のフットプリント内で、1つの主要ゲートエリア、2〜4車線の車両レーン、1つの検査建屋、1つの周辺ストリップ、および複数の制御アクセス地点に適した規模です。設計は、侵入システムの EN 50131、映像監視の IEC 62676、設置実務の UL 681、および火災インターフェースまたは監督信号が必要な場合の NFPA 72 の意図に整合しています。SOLARTODO は本バリアントを、機器のみ、貨物納品、または USD 7,100-9,200のターンキーEPC として提供し、調達支援は すべての Security & Surveillance System 製品を見る および オンラインでシステムを設定 から利用できます。

システム概要

本バリアントは、64ゾーンのハイブリッド制御パネルをベースに、32のアクティブゾーンとして設定されます。残りの32の予備ゾーンは、将来の拡張（フェンス振動ループ、リレー出力付きサーマルカメラ、監視塔のパニックボタン、追加のレーンセンサーなど）に備えています。標準の検知器構成は、屋内または屋根付きエリア向けの 16台のPIRユニット と、風の影響を受けやすいゾーンや熱的に不安定なゾーン向けの 16台のデュアルテクノロジー検知器 です。これらは、マイクロ波とパッシブ赤外ロジックを組み合わせることで、AIによる映像検証と併用した場合、不要警報を最大 90% 減らせる可能性があります（業界インテグレータが参照する現在のビデオ解析導入トレンド、および IEC 62676 の性能カテゴリに基づくベンチマーク）。

カメラサブシステムは、ゲートハウス、手荷物検査ポイント、歩行者チャネル、証拠映像のカバーに 12台のHD固定IPカメラ を使用し、さらに接近道路や周辺エッジにわたる長距離追跡には 4台のPTZカメラ を使用します。32チャンネルNVR は、現在の 16映像チャンネル に加えて 16の将来チャンネル 分の余裕を確保し、レコーダー交換なしで 12〜36か月 の段階導入を可能にします。圧縮方式は H.265/H.265+ に基づき、ビットレート、シーンの複雑さ、イベントトリガー設定により変動しますが、4K相当の記録プロファイルで 約30日 の保持をサポートします。

国境検問におけるオフグリッド構成が重要な理由

国境検問所は、送電網の利用可能率が95%未満、長いフィーダ距離、またはディーゼルのみの仮設電源が必要な地域で運用されることが少なくありません。オフグリッド構成により、公共設備との連系、掘削、発電機の稼働時間に伴う継続的な負担への依存を低減できます。遠隔インフラ案件における現場の経済性に基づくと、ディーゼル発電を連続運転からソーラー＋バッテリー支援へ置き換えることで、燃料・メンテナンス費を 3〜5年で30%〜60% 抑えられる可能性があります（物流条件や稼働時間による）。これらのコスト傾向は、分散型エネルギーおよびオフグリッドシステムの経済性に関する IRENA および IEA の遠隔電源に関する調査結果とも整合しています。

実務上、オフグリッド電源ブロックは、サイトリスクに応じて設計された自律性で、監視、警報、通信、制御のハードウェアを支えます。16台のカメラ、32台の検知器、4台のキーパッド、4台のサイレン、ネットワーク機器、レコーダーを備えた検問では、記録プロファイル、赤外使用、PTZの稼働デューティ、周囲温度、無線バックホール負荷により変動しつつ、典型的な1日の電力需要は 6 kWh〜12 kWh/日 の範囲に収まります。USD 1,500(1 kWソーラーキットあたり) と USD 200(1 kWh LFPバッテリーあたり) を基準とした参照価格により、調達前に自律性とライフサイクルコストを見積もれます。関連する設計ガイダンスについては、購入者は トピックを学ぶ で検討し、入札前にアーキテクチャの選択肢を比較できます。

検知レイヤーとアラームロジック

警報レイヤーは 3つの検知ティア（①屋内でのローカルセンシング、②制御アクセス侵入の検知、③周辺の侵入予兆検知）を中心に設計されています。16台のPIR検知器 は、通常、気流や温度変化が限定されるオフィス、税関のキャビン、保管室、囲われた検査スペースに配置されます。16台のデュアルテクノロジー検知器 は、日射、振動、または移動する空気によって誤検知が増えやすい、半開放のキャノピー、荷捌きポイント、金属構造物により適しています。8組の周辺ビームペア は、フェンス、車線区分、または接近ルートに対して、見えない回廊を形成します。ビームモデルやアライメント条件にもよりますが、ビームの公称スパンは一般に 100 m〜250 m の範囲です。

国境用途では、アラームロジックを少なくとも 4つの運用グループ（周辺、建屋内部、ゲート制御、重要機器）に分割することが推奨されます。これにより、24時間 の検問運用に合わせて武装／解除スケジュールを調整でき、一部のパーティションは常時有効にし、他は有人時間帯に応じてバイパスできます。パネルが 複数パーティション とハイブリッドの有線／無線機能に対応しているため、常設構造物はハードワイヤードのループで保護しつつ、仮設キオスクや段階的な土木工事には無線デバイスを使用できます。このハイブリッド方式は、既存検問における全面的な有線の作り直しと比べて、改修の労務を 15%〜25% 削減できる可能性があります。

映像監視とAI解析

12台のHD固定カメラ は、動き追跡よりも画像の細部が重要なチョークポイントを継続監視し、4台のPTZカメラ はより広いセクターに対する状況認識を提供します。このクラスの典型的なPTZユニットは 20x〜40xの光学ズーム を備え、150 m を超えるスタンドオフ距離でも車両挙動や人の動きを識別できるようにします。一方、固定カメラに統合されたIRは、低照度条件下で 150 m〜200 m にわたる夜間観察を支えることが多いです。将来サーマルアップグレードが必要になった場合でも、予備のNVRチャンネルと予備のパネルゾーンにより拡張が容易になります。

AI解析は、動物、風で飛ばされる破片、または許可された交通などのルーチンな動きをフィルタリングすることで、運用効率を高めます。現在の導入では、人／車両の分類、ラインクロス、侵入ボックス、置き去り／持ち去りルールにより、従来の「動きのみ」映像警報と比べて、非アクション可能なイベントを最大 90% 減らせます。これは、国境サイトではオペレーターが1日に 数百クリップ を確認する可能性があり、誤出動のたびに警備員の待機時間が 10〜30分 消費され得るため、特に価値があります。これらの機能的な利得は、2025年 にセキュリティ業界で指摘されているエッジAIおよびインテリジェント監視への移行とも整合します。

システムアーキテクチャ

アーキテクチャは 1つの制御コア、1つの記録コア、16の映像エンドポイント、32の警報エンドポイント、および複数の通信経路を統合し、検問のセキュリティプラットフォームとして構成します。ローカルの基幹はEthernetを使用し、4Gバックアップ、Wi-Fiアクセス、暗号化されたリモートアクセスにより、監督制御とイベント送信の冗長性を確保します。通信は AES-256暗号化 で保護され、意図的な妨害干渉のリスクが高い場合はアンチジャミング対応が推奨されます。

標準的な導入では、8組の周辺ビーム を外側レーンおよびフェンスラインに割り当て、4〜6台の固定カメラ をゲートおよび検査ビューに配置し、4〜6台の固定カメラ を建屋の角部と歩行者導線に配置します。そして 4台のPTZカメラ は長距離の俯瞰監視（オーバーウォッチ）用に確保します。4台のキーパッド は通常、指令室、警備員オフィス、メンテナンスルーム、ならびにセカンダリアクセスポイントに設置され、4台のサイレン は屋内外のセクターに対してローカルでの告知を行います。この構成により、ネットワーク経路が利用可能な場合、60秒未満 でローカル対応とリモートのエスカレーションの両方を支援します。

技術仕様

付属ハードウェアのベースラインには、32の設定済みゾーン、64の最大パネルゾーン、16台のカメラ、32台の検知器、8組のビームペア、4台のキーパッド、4台のサイレン、および 1台の32チャンネルNVR が含まれます。映像保持はテンプレート基準で 30日 @ 4K と指定されていますが、実際の保持期間はフレームレート、コーデック、イベントスケジュール、ならびに設置ストレージに依存します。通信スタックは 4G + Ethernet + WiFi を含み、監視モデルは full_service です。つまり、警報および映像イベントはローカル通知だけでなく、有人の指令ワークフローへルーティングできます。

映像監視（CCTV）のみで構成される従来型の検問パッケージ（8〜12台のカメラ、侵入パネルなし）と比べると、本統合設計は 32の個別警報ゾーン、物理的な周辺センシング、そして検知器とカメラ間のイベント相関を提供します。運用面では、確認が速くなり、死角リスクが低減し、パトロールのみの介入が減ります。多くの国境プロジェクトでは、侵入検知に加えて映像解析を行うことで、カメラ単独監視に対して不要な警備員の出動を 25%〜50% 減らせる可能性があり、同時にインシデント確認のための証拠品質も向上します。

クラウド監視とリモート運用

国境サイトは行政領域で 10 km〜100 km にわたって分散しているため、リモートでの指令可視性が重要です。本システムは、現地のサイバーセキュリティポリシーに従い、警報通知、稼働状態、ユーザー管理、映像レビューのためのクラウド接続監督をサポートします。複数の検問を運用する担当者向けには、集中ダッシュボードで 多数のサイト を統合し、重大度、ゾーン、またはカメラソースでイベントを優先順位付けできます。これによりオペレーターの負荷が軽減され、夜間シフトや人員不足の期間におけるエスカレーション時間も短縮されます。

オンサイトの人員がシフトあたり 2名未満 に落ちる場合、フルサービス監視は特に有効です。32ゾーン からの警報イベントは、16台のカメラ からのスナップショットまたはライブストリームと組み合わせることで、出動前に検証できます。遠隔国境の運用モデルでは、これにより燃料使用、パトロール走行距離、対応の非効率を 12か月 の期間で測定可能な範囲で削減できる可能性があります。集中監督を計画する購入者は、複数サイト統合、VMSのカスタマイズ、指令センターワークフロー設計のために、トピックを学ぶ または カスタム見積を依頼 できます。

応用シナリオ

MENA地域 の国境インフラ運用者が、本バリアントに相当する 32ゾーン、16台のカメラ 構成を、遠隔検問で導入しました。対象は1日あたり約 600台の車両、週あたり 1,200回の歩行者横断 を扱うケースです。アップグレード前は、現場は 10台の旧式アナログカメラ、2台のディーゼル発電機、および 90分ごとの手動周辺パトロール に依存していました。AI解析と周辺ビームを備えたオフグリッドのハイブリッドセキュリティアーキテクチャへ移行した後、運用者は、不要警報の調査件数が約 40% 減少したこと、150 m を超える夜間視認性が向上したこと、そして発電機の稼働時間が月あたり50時間以上減少したことを報告しました。

実務上の利点は、単なるセキュリティカバーだけではありません。6時間超 の停電がそれぞれ 2回 発生した期間でも、検問は完全停止することなく、警報、映像、通信サービスを維持しました。遠隔の公共セクターサイトでは、見出し上のカメラ台数よりも、このようなレジリエンス（耐障害性）がチェーン・オブ・カストディ（証跡保全）記録、アクセス制御の認識、そして不安定な送電期間における出動能力を維持する点で、より重要になることがよくあります。これらのレジリエンス目標は、NREL、IEA、および IRENA による重要拠点のエネルギー信頼性に関する分散インフラのガイダンスと整合しています。

規格、適合、およびエンジニアリング根拠

本システムは、侵入およびホールドアップシステムに EN 50131、CCTVの性能および映像監視設計に IEC 62676、設置および分類の実務に UL 681、および警報信号が生命安全の監督に連携する場合の NFPA 72 を参照して仕様化されています。プロジェクトごとの承認は管轄により異なりますが、これらの規格は、検知器の配置、パネル監督、映像性能、ならびにイベント告知に関する認知されたエンジニアリング根拠を提供します。公共入札では、これらの枠組みを引用することで、3〜5社の入札ベンダー 間の技術比較を簡素化できます。

エネルギー面では、オフグリッドの設計規模は、サイトの照射量、温度、自律性要件に対して、認知されたモデリング手法で検証する必要があります。事前エンジニアリングでは NREL の太陽資源ツールやバッテリー性能の参照が一般的に用いられ、遠隔電源システムのライフサイクル前提は IRENA および IEA の出版物が支援します。映像保持のストレージ計算では、少なくとも 30日分 の映像を含める必要があり、証拠の継続性が必須となるミッションクリティカル用途では、RAIDまたはミラーリングストレージが推奨されます。

EPC投資分析と価格体系

SOLARTODO は本製品を 3つの商用ティア で提供します：機器供給、貨物納品、フルEPCターンキー。EPCの範囲には、エンジニアリング、調達、建設／設置、システム設定、試験およびコミッショニング、オペレーター研修、および標準パッケージに対する 1年間の労務保証 と 2年間の部品保証 が含まれます。単一検問での典型的なEPC実行は、土木の準備完了後、掘削の長さ、マスト基礎、通信の可用性、当局の承認状況に応じて 7〜21日 かかります。

枠組み調達や、同一設計を繰り返す国境プログラムでは、SOLARTODO は機器と標準化されたエンジニアリングパッケージに対して数量割引を適用します。標準の割引スケジュールは以下の通りです。

簡易ROIモデルでは、本オフグリッド統合システムを、スタンドアロンCCTV、手動パトロール重視、およびディーゼル主導のバックアップ を用いた従来の検問セットアップと比較します。年間の回避コストが、発電機燃料の削減、誤出動の低減、メンテナンス訪問の削減、インシデント損失リスクの低減により USD 1,400〜2,200 程度に留まる場合、USD 7,100〜9,200 のEPC投資の回収期間は 3.2〜6.6年 の範囲に収まる可能性があります。燃料コストが高い、またはリスクが高い回廊では、代替案で 200 m超 の掘削やユーティリティ延伸が必要になる場合など、回収期間が 3年未満 に短縮されることがあります。

支払条件は通常、供給契約では 30% T/T前払い + 70% B/Lに対して、または適格購入者では 100% L/C at sight です。USD 1,000,000 を超えるプログラムについては、ファイナンス支援について相談できます。EPCのスコーピング、BOQレビュー、入札支援については [email protected] または カスタム見積を依頼 にてお問い合わせください。

調達、拡張、ライフサイクル計画

警報パネルが最大 64ゾーン、NVRが最大 32チャンネル をサポートするため、本バリアントは意図的に拡張余力を確保しています。購入者は 16台のカメラ から開始し、新たなレーン、タワー、検査ブロックが追加されるにつれて 24台または32台のカメラ へスケールできます。この段階導入により、統一された管理プラットフォームを維持しつつ、CAPEXの20%〜35% を後続のプロジェクトフェーズへ繰り延べできる可能性があります。予備容量は、後から入札要件がサーマルカメラ、レーダーのキュー、または電気柵セクターを求める場合にも役立ちます。

ライフサイクル計画では、清掃間隔、バッテリー交換の時期、ファームウェア管理、そして 5〜10年 にわたるサイバーセキュリティ更新を考慮する必要があります。LFPバッテリーは一般に、鉛蓄電池の代替よりもサイクル寿命が優れています。また、デジタルIPカメラは、アナログDVRシステムと比べてリモート診断を容易にします。オプション比較を行う購入者は、他の周辺および重要インフラ向けバリアントのベンチマークとして すべての Security & Surveillance System 製品を見る を参照するか、カメラ台数の見直し、自律性目標、通信トポロジーの変更のために オンラインでシステムを設定 できます。

結論

Border Checkpoint 32-Zone Off-Grid パッケージは、遠隔の国境インフラに必要な 32ゾーン、16台のカメラ、32台の検知器、30日間の記録、およびレジリエントなオフグリッド運用を備えた、実用的な中規模セキュリティプラットフォームです。侵入検知、AI支援映像、暗号化通信、そしてEPC対応の導入を、予算帯 USD 7,100〜9,200 の範囲で統合しています。政府、EPC、コンセッションプロジェクトで、規格ベースかつ拡張可能な検問セキュリティ設計を求める場合、本構成は、従来のカメラ単独またはディーゼル依存の代替案から、測定可能な形で一段上の設計を提供します。
