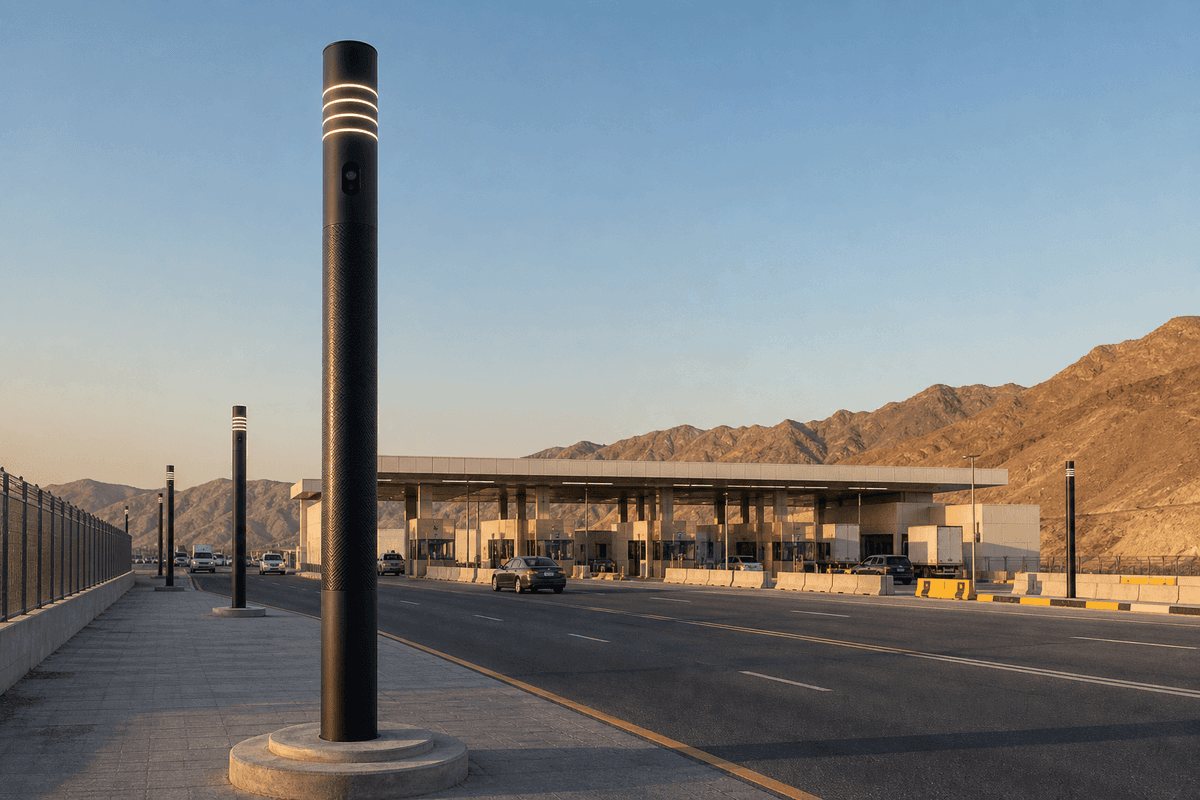

7m Ø400 CIGS円筒型スマートポール - 国境検問所

7m Ø400 CIGS円筒型スマートポール・国境検問所向けは、視認性、監視、緊急対応、コンパクトなインフラを1本の一体型7m鋼製支柱に統合する必要がある、高度管理型の境界エリア向けに設計された10機能一体型スマート街路灯プラットフォームです。この仕様は、継ぎ目のない円筒型Ø400mmポール、5mm肉厚、溶融亜鉛めっき鋼、黒色RAL9005粉体塗装を採用し、すべてのサブシステムを円筒外皮に面一で内蔵することで、外径を上部から下部まで400mmに維持します。その結果、サイドアーム、外付けキャビネット、スピーカー支柱、拡幅ベースなしで、100W LED照明、15,000 lm出力、~256W CIGS太陽光発電、3,000Wh LFP蓄電、7kW AC充電、4MP IR映像、WiFi 6接続を備えた、検問所向けの構成を実現します。

国境通過地点、税関レーン、管理型物流パーク、警察検査通路における設計目的は、装飾的な都市照明ではなく、28mごとに1レーンノードを配置する24/7運用ユーティリティです。上部には、約1.5mにわたるØ400mm多重リング発光コラムを採用し、3から5本の発光リング、4000Kニュートラルホワイト出力、段階的な明るさにより、レーン認識、歩行者誘導、低グレア識別を支援します。ポール中段のエネルギー取得部には、6.5mから6.3mのゾーンに面一で積層された360°巻き付け式の濃紺ブラックCIGSフレキシブル薄膜セルを使用し、ブラケット、硬質モジュール、盗難リスクの高いフレームを不要にします。この統合方式は、4から8台の個別露出デバイスを備える従来型スマートポールよりも、突起物と保守箇所を減らし、すっきりした保安外観を求める検問当局に特に適しています。

国境検問所インフラ向け製品ポジショニング

国境検問所では通常、各管理ポイントに照明、監視、通信、緊急連絡、電源アクセスという5つの重要ユーティリティ層が必要です。従来の導入では、これらを2から4本のポール、1台のキャビネット、1基の独立充電スタンドに分散することが多く、掘削長が20%から45%増え、視覚的・物理的な障害物の占有範囲も拡大します。このSOLARTODO構成は、狭いØ400mm外形を維持しながら、それらの機能を1本の円筒型ポールに集約します。これは、レーンのセットバック、衝突防止計画、車両旋回範囲の検討において重要です。隣接モデルを検討する事業者は、すべてのスマート街路灯（10機能一体型多機能ポール）製品を見る、またはオンラインでシステムを構成することで、レーン別レイアウトを確認できます。

このポールは、Ø10cmの濃色耐破壊ガラス窓の背後に面一で内蔵されたタレットカメラを統合しており、衝撃やいたずらで損傷しやすい一般的な吊り下げ式ドームを回避します。カメラは4MP解像度と30m IR夜間視認を備え、管理入場ポイントでのレーン監視、人員移動の確認、境界イベントの記録に適しています。12×12cmの面一SOSパネルには、緊急対話用のマイクロカメラ、マイク、スピーカーフォングリルが組み込まれており、外部放送支柱を必要としません。突出したPAモジュール、サイドアーム、外部通信ディスクがないため、表面は滑らかで、粉じん、強風、塩害のある国境環境でも清掃しやすくなります。

システム構成

機械構成の中心は、付属機器マウントを備えたテーパー型や八角形ポールではなく、単一の一体型円筒です。上部から下部まで一定のØ400mm直径とすることで、配線経路、電池配置、充電器統合、熱分離のための予測しやすい内部容積を確保します。下部には3,000Whリン酸鉄リチウム電池とMPPTコントローラーを収容し、ユーザー操作層では、Type 2 Mennekes充電ソケットを1.2m、面一タッチスクリーンを1.5mの位置に配置して、人間工学的にアクセスしやすくしています。縦型情報面は、高さ2,200mm、幅約170mmの曲面LCDディスプレイで、円筒半径に沿って埋め込まれ、セキュリティ上重要なエリアで広告による注意散漫を避けるため、表示内容は濃青地に白色サンセリフの**「SOLARTODO Smart City」**に限定されています。

電気的には、100W LED照明、~256W CIGS太陽光入力、インテリジェント電池充電、カメラ電源、WiFi 6通信、SOS電子機器、7kW AC充電を共有インフラスタックに統合します。実際の検問所運用では、太陽光サブシステムがまず補助負荷を相殺し、電池が重要な低電力機能のレジリエンスと夜間継続性を支えます。NRELの太陽光性能資料によると、薄膜モジュールは高温気候において一部の結晶系構成よりも拡散光での挙動や温度感度の面で有利になり得ます。これは、露出した砂漠地帯や亜熱帯の検問所でポール外皮温度が45°Cから60°Cを超える場合に関連します。より広い分散型太陽光の経済性について、IRENAとIEAは、系統品質が変動する場所やディーゼルバックアップが高コストな場所で、モジュール式の太陽光＋蓄電がレジリエントなエッジインフラを実現する主要手段であると一貫して位置付けています。

上部センサーポッドはドーム頂部に面一で取り付けられ、温度、湿度、風速、騒音の4つの環境パラメーターを含みます。これら4つのデータチャンネルは、強風時のレーン閉鎖、35°Cを超える作業者快適性の監視、異常音響シグネチャー発生時のインシデント確認などの運用判断を支援します。内蔵WiFi 6は円筒内部の内蔵アンテナを使用し、すっきりした形状を維持しながら、ローカルデバイスアクセス、保守接続、または広域検問所LANへの統合を支援します。規格整合性については、照明システムはIEC 60598を参照して設計され、スマートポール導入文脈は多機能ポールおよび都市型インテリジェントインフラに関するGB/T 37024要件に沿っています。

照明、視認性、セキュリティ性能

照明器具は、15,000 lmを提供する100W上部発光コラムで、照明器具レベルでは150 lm/Wのシステム効率に相当します。一方、プラットフォームテンプレートの目標は、約170 lm/Wの高効率LEDインフラクラスと整合しています。4000Kの相関色温度は、検問所業務において実用的な折衷点です。2700Kから3000Kの暖色照明よりも顔や書類の視認性を高めつつ、5700Kから6500Kのクールホワイト保安灯にありがちな harsh な印象を抑えます。国境用途では、作業者が8から12時間シフトで視覚的快適性を必要としながら、明瞭なCCTVコントラストと反射マーキング認識を維持する必要があるため、これは重要です。

3から5本のリングによる段階輝度の形状は、長い水平アームに頼らずにポールの視認性を高めます。従来の7m八角形ポール＋1.5mサイドブラケットと比較すると、円筒型の上部照明設計は、照明器具レベルで突出金物を実質的に**100%削減し、大型車両、保守リフト、対車両突入防止バリアとの衝突リスクを低減します。また、露出ファスナーの数も減り、基準設計によっては日常的な締め付け点検や腐食点検箇所を30%から50%**削減できます。照明クラスを比較する事業者は、スマート照明、監視、太陽光電源設計の原則についてトピックを学ぶをご覧ください。

太陽光発電とエネルギー蓄電

太陽光セクションは、ポール外周の6.5mから6.3mの間に巻き付けられた合計~256WのCIGSフレキシブル薄膜セルを使用し、狭く連続したエネルギー取得帯を形成します。これは、ブラケット、傾斜角、より大きな風荷重を必要とする硬質フレーム付きモジュールとは意図的に異なります。耐破壊性とコンパクトな形状が高い優先事項となる国境検問所では、面一CIGS積層により引っ掛かり点をほぼ0露出エッジまで減らし、外観を均一に保ちます。256Wの絶対発電量は大型キャノピーアレイより小さいものの、多くの気候で通信、待機電子機器、センサー負荷、夜間照明の一部を相殺するには十分です。

内蔵3,000Wh LFP電池は、多くの旧式リチウムシステムより安全性の高い化学特性を提供し、放電深度や熱条件に応じて一般に3,000から6,000サイクルとされる長いサイクル寿命を備えます。LFPは、安定した熱挙動と長い保守間隔を提供するため、定置型インフラで広く使用されています。実用面では、3.0kWh電池は停電時に低電力監視、通信、SOS、コントローラー機能を数時間にわたり支え、太陽光変動も平準化できます。分散型蓄電の動向に関するIEAおよびBloombergNEFの見解は、純粋なエネルギー裁定を超えたレジリエンス価値を持つ重要なエッジ資産において、モジュール式電池を使用する妥当性を裏付けています。

内蔵EV充電とユーザーインターフェース

この仕様の特徴は、Type 2 Mennekesソケット、5m巻き取り式Type 2ケーブル、統合タッチスクリーンを備えた完全面一内蔵7kW AC充電器です。充電ソケットは1.2mの面一フリップキャップ背後に配置され、タッチスクリーンは1.5mに位置し、乗用車、巡回EV、検問所ユーティリティカートの利用者が自然に手を伸ばせる高さになっています。重要な点として、充電器は拡幅ベースや独立スタンドを必要としないため、ポールは全高にわたりØ400mmを維持します。この形状は、追加の100mmから300mmの障害物幅が交通クリアランスやバリア間隔に影響する狭いレーンで、混雑を軽減できます。

7kW ACクラスは、急速な回転率よりも長時間駐車中の充電に適しています。公称7kWでは、車載充電器の制限、ケーブル状態、系統可用性に左右されますが、EVは理論上、約7kWh per hourを受け取れます。巡回車両が2から8時間駐車する国境施設では、この内蔵充電器により、独立した充電アイランドを設けずに日常的な補充充電を支援できます。独立型充電スタンドと照明ポールの組み合わせと比較して、統合ソリューションは機器数を2 unitsから1 unitに削減し、駐車インターフェース周辺の見えるケーブル配線を1から3m短縮できます。

監視、緊急対応、通信

30m赤外線範囲を備えた面一4MP IRカメラは、可動PTZ機構よりも固定視野が好まれる検問所監視向けに最適化されています。固定カメラは一般に可動部品が少ないため、厳しい気候におけるパンチルトシステムと比較して、3から5年にわたる保守介入を減らせます。Ø10cmの耐破壊濃色ガラス窓が光学部を保護し、控えめな保安外観を保ちます。国境環境では、目立って突出したドームがいたずらの標的になりやすい一方、面一ガラスは力を掛けられる箇所を減らすため、この点は重要です。

12×12cm SOSパネルは、緊急通話、マイクロカメラ、マイク、スピーカーフォングリルを1つの面一インターフェースに統合します。実運用では、特に二次検査ゾーンや人員が少ない時間帯の検問所で、職員、運転者、歩行者が即時支援を必要とする場合に役立ちます。この設計は外部スピーカー支柱や構内放送機器を除外しているため、大規模放送広場向けシステムに見られる音響的・視覚的なかさばりを避けます。その代わりに、ポイントツーポイントの緊急通信とインシデント記録に重点を置いています。内蔵WiFi 6は、ローカル診断、ファームウェア更新、安全なデバイスアクセスも支援し、より広いネットワーク統合はプロジェクト固有のゲートウェイで適応できます。

クラウド監視とデータ統合

企業運用者にとって、スマートポールの価値は10の統合機能というハードウェア数だけでなく、各ノードで実現されるデータ統合にもあります。28m間隔で配置された20から50本のポールを備える国境検問所では、照明状態、充電器の可用性、環境条件、アラームイベント、カメラ健全性について、構造化されたデジタル層を形成できます。これにより、セキュリティ、電気、施設チームがそれぞれ別個のデバイス種別を管理する分断された保守ワークフローを削減します。SOLARTODOシステムは、故障アラート、定期保守、運用レポートのために、現場制御プラットフォームやリモートダッシュボードへ適応できます。プロジェクトレベルの統合ガイダンスが必要な購入者は、カスタム見積もりを依頼する、または導入構成とスマートインフラ相互運用性についてトピックを学ぶをご覧ください。

現実的な適用シナリオとして、MENA地域の国境物流事業者が、管理レーンと検査間口の672mにわたり24 unitsを導入するケースがあります。このシナリオでは、各7m poleが照明、カメラカバレッジ、SOSアクセス、環境センシング、巡回車両向けの臨時EV充電を提供し、統合された太陽光・電池サブシステムが不安定な系統期間中のレジリエンスを支援します。24 light poles、24 camera mounts、12 emergency call columns、6 separate EV chargersを使用する従来構成と比較して、統合構成は目に見える道路設備の数を**40%**超削減し、セキュリティ、電気、通信の各工種間の土木調整を簡素化できます。

従来代替案との比較

従来の7m八角形照明ポールに、後付けカメラブラケット、独立WiFi機器、外部緊急インターホンスタンド、単独7kW充電器を組み合わせた構成と比較して、この円筒型スマートポールは部品の拡散を抑え、低プロファイルの検問所エッジを形成します。多くのプロジェクトでは、複数のデバイス支持物を1つの多機能ノードで置き換えることで、統合構成により基礎数を25%から50%削減できます。また、設置インターフェースを5つの下請範囲から2または3範囲へ削減し、工程管理を改善できます。運用面では、露出デバイスが少ないことで、交通量や破壊行為リスクに応じて、清掃、再塗装、衝撃修理イベントを推定**15%から35%**削減できます。

技術仕様

基本構成は、7m pole heightプラットフォームで、100W LED power、IP66 protection、-40°C to +55°C operating temperature、適切な設置と保守を前提とする構造システムの25-year design lifeを備えます。通信構成はプロジェクトに応じて適応可能で、この仕様は内蔵WiFi 6を特徴とし、より広範なスマートシティ導入では4G/5Gまたはゲートウェイベースのネットワークを組み合わせる場合があります。従来の常時点灯照明および個別給電デバイスと比較した省エネ効果は、調光スケジュール、充電器利用率、現地の日射資源に応じて、サブシステムレベルで**30%から60%**に達する可能性があります。耐風性はプロジェクト計算に照らして確認する必要がありますが、面一形状は硬質太陽光パネルを搭載したブラケット付きポールと比較して、本質的に抗力を低減します。

パラメーター	値
製品ライン	スマート街路灯（10機能一体型多機能ポール）
仕様	7m Ø400 CIGS円筒型スマートポール・国境検問所向け
ポール高さ	7 m
ポール直径	Ø400 mm一定
ポール肉厚	5 mm
ポール材質	溶融亜鉛めっき鋼
表面仕上げ	黒色RAL9005粉体塗装
統合モジュール	10-in-1
LED電力	100 W
光出力	15,000 lm
色温度	4000 K
太陽光タイプ	360°巻き付け式フレキシブルCIGS薄膜
太陽光容量	~256 W
電池	MPPT付き3,000 Wh LFP
カメラ	4MP IR, 30 m
EV充電	7 kW AC, Type 2
ディスプレイ	2,200 mm × ~170 mm曲面LCD
センサーセット	4パラメーター
IP等級	IP66
動作温度	-40°C to +55°C
間隔	28 m
設計寿命	25 years
規格	IEC 60598, GB/T 37024

EPC投資分析と価格構成

B2B購入者は、EPC範囲をポール単体の購入ではなく、納入される総合システムとして評価する必要があります。標準EPCパッケージには、エンジニアリング、調達、建設、試運転、保証サポートという5つの主要要素が含まれます。エンジニアリングには製作図、電気統合、基礎インターフェース検証が含まれ、調達にはポール、スマートモジュール、付属品が含まれます。建設には設置、配線、現場調整が含まれ、試運転には照明、カメラ、充電器、SOS、ディスプレイの機能試験が含まれます。標準ターンキーパッケージには1-year warrantyが含まれます。プロジェクト価格については、[email protected]、またはカスタム見積もりを依頼するからお問い合わせください。

価格区分	範囲	価格範囲（USD/unit）
FOB供給	機器のみ、中国工場渡し	$620 - $3,808
CIF納入	機器＋海上輸送＋保険	$696 - $4,278
EPCターンキー	設置＋試運転＋1-year warranty	$1,000 - $5,600

検問所プログラムが試験導入数量を超えて拡大する場合、一括調達によりプロジェクトの経済性を改善できます。標準参考割引構成を以下に示します。

発注数量	割引
50+ units	5%
100+ units	10%
250+ units	15%

簡易ROIモデルは、インフラ数の削減、保守曝露の低減、部分的な太陽光エネルギー相殺という3つの価値源から構築できます。従来の検問所ノードが1 light pole + 1 camera mount + 1 SOS column + 0.25 charger shareを必要とする場合、統合スマートポールは設置資産数をおよそ35%から50%削減できます。年次保守削減を$120から$260 per node、稼働サイクルと料金に応じたエネルギー削減を**$60から$180 per nodeと仮定すると、ターンキー導入は分散型の代替構成に対して、およそ4から8 yearsの回収期間を達成できる場合が多くあります。掘削やセキュリティバリア改修が高コストな現場では、土木削減により回収期間をさらに0.5から1.5 years**短縮できる可能性があります。

標準商業条件は、30% T/T deposit + 70% against B/L、または条件を満たす国際注文については100% L/C at sightです。$1,000Kを超えるインフラプログラムでは、管轄地域、購入者の信用プロファイル、注文構成の審査を前提に、プロジェクトファイナンス調整を利用できる場合があります。パッケージ構成を比較する調達管理者は、ユニット設備投資だけでなく、設置インターフェース、保証責任、10から25 yearsにわたるライフサイクルサービス負担も評価する必要があります。

導入ガイダンス

レーン計画では、参考間隔は28mです。つまり、280mの検問所間口には、測光目標、カメラ重複、充電器配分に応じて、通常約10 polesが必要です。基礎は現地の地盤条件と風条件に合わせて設計し、電気保護には、充電器と補助負荷に合わせた遮断器、サージ保護、接地を含める必要があります。太陽光フィルムはラック搭載ではなく面一積層のため、清掃手順は表面に安全な拭き取りと定期点検に簡素化されます。砂漠または沿岸部の検問所では、粉じん負荷と塩分曝露に応じて、推奨点検間隔はしばしばevery 3 to 6 monthsです。

規格面では、照明適合性はIEC 60598に照らして確認し、プロジェクトレベルの電気および充電器適合性は現地の電力会社および交通要件に照らして確認する必要があります。戦略的背景として、NREL、IEA、IRENA、BloombergNEF、Wood Mackenzieはいずれも、エネルギー、デジタル監視、交通電動化が収束する分散型インテリジェントインフラの成長を強調しています。本製品はまさにその収束領域に位置付けられますが、開放的な商業街路ではなく、管理アクセス環境に合わせたセキュリティ優先の形状を備えています。
