14m風力太陽光ハイブリッドスマートポール - 都市幹線道路向け

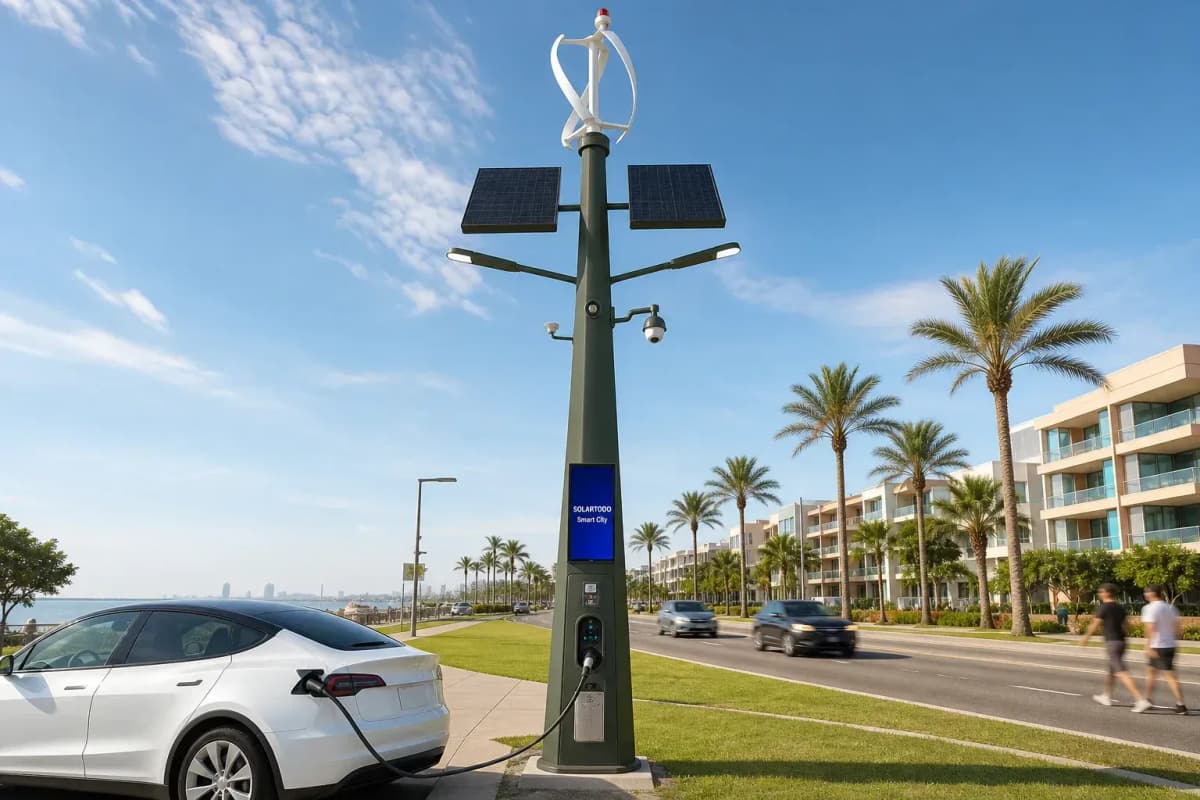

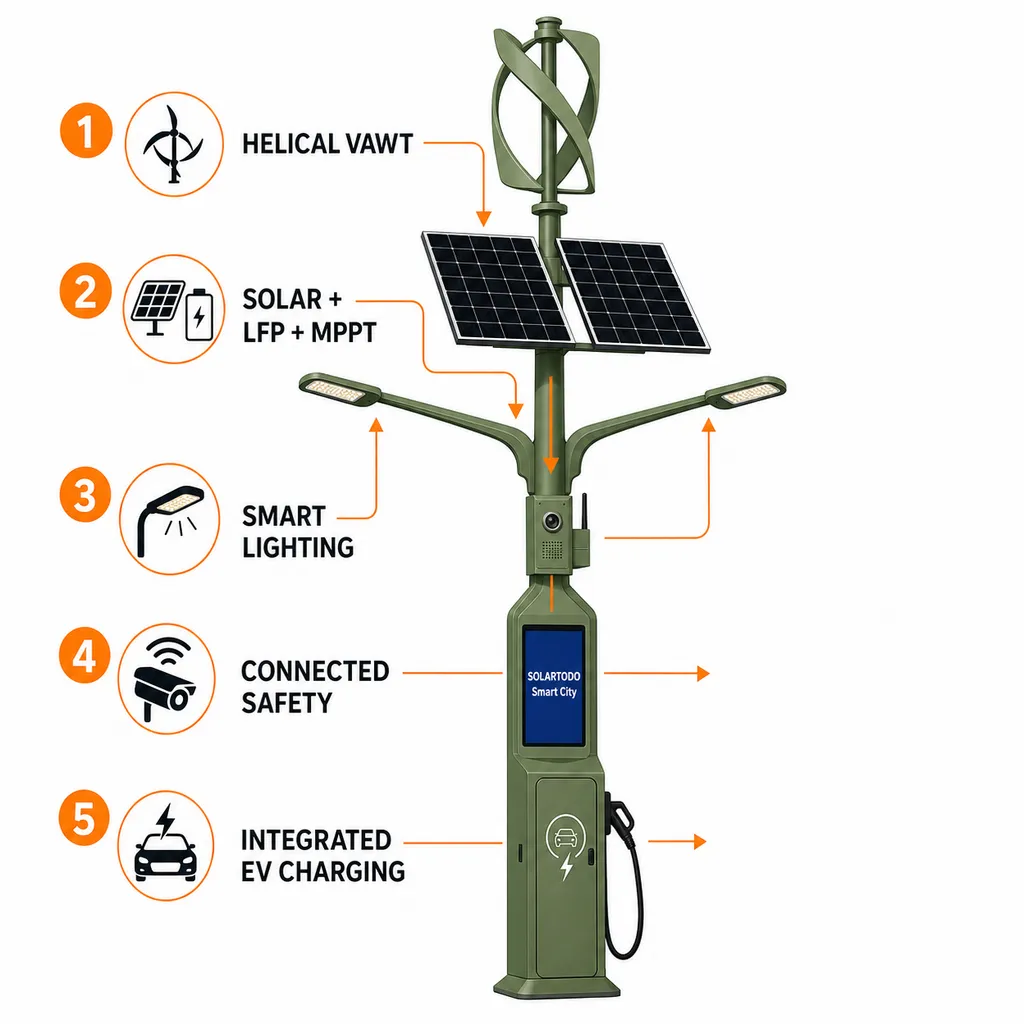

14m風力太陽光ハイブリッドスマートポール・都市幹線道路向けは、30m間隔の幹線道路設置向けに設計された10-in-1スマート街路灯です。14m八角テーパー鋼管ポール、400Wゴルロフ型垂直軸風力タービン、400W単結晶太陽光PV、5kWh LFPバッテリー、2×80W LED照明器具、11kW Type 2 AC EV充電器、PTZ映像、WiFi 6、構内放送、SOS、環境センシング、P5 LED表示器を、1つの統合インフラ資産にまとめています。ポール下部2.2mはEV充電キャビネットそのもので、別体の支柱として追加するのではなく、1本の連続した鋼製ボディとして溶接されているため、道路脇設備の数をポール設置地点あたり最大3キャビネット削減できます。

SOLARTODOは、本製品を都市幹線道路、バス回廊、公共駐車場の外周、キャンパス、工業団地、物流区域、複合用途の大通り向けに位置付けています。直径45cmのコンパクトなベース内で、1本のポールが照明、充電、監視、接続、デジタル通信を支える必要がある場所に適しています。スマート照明の選択肢を比較する購入者は、スマート街路灯（10-in-1多機能ポール）製品をすべて見るか、オンラインでシステムを構成し、高さ、出力、センサー、充電器、通信オプションを1つの構造化されたワークフローで選定できます。

システム構成

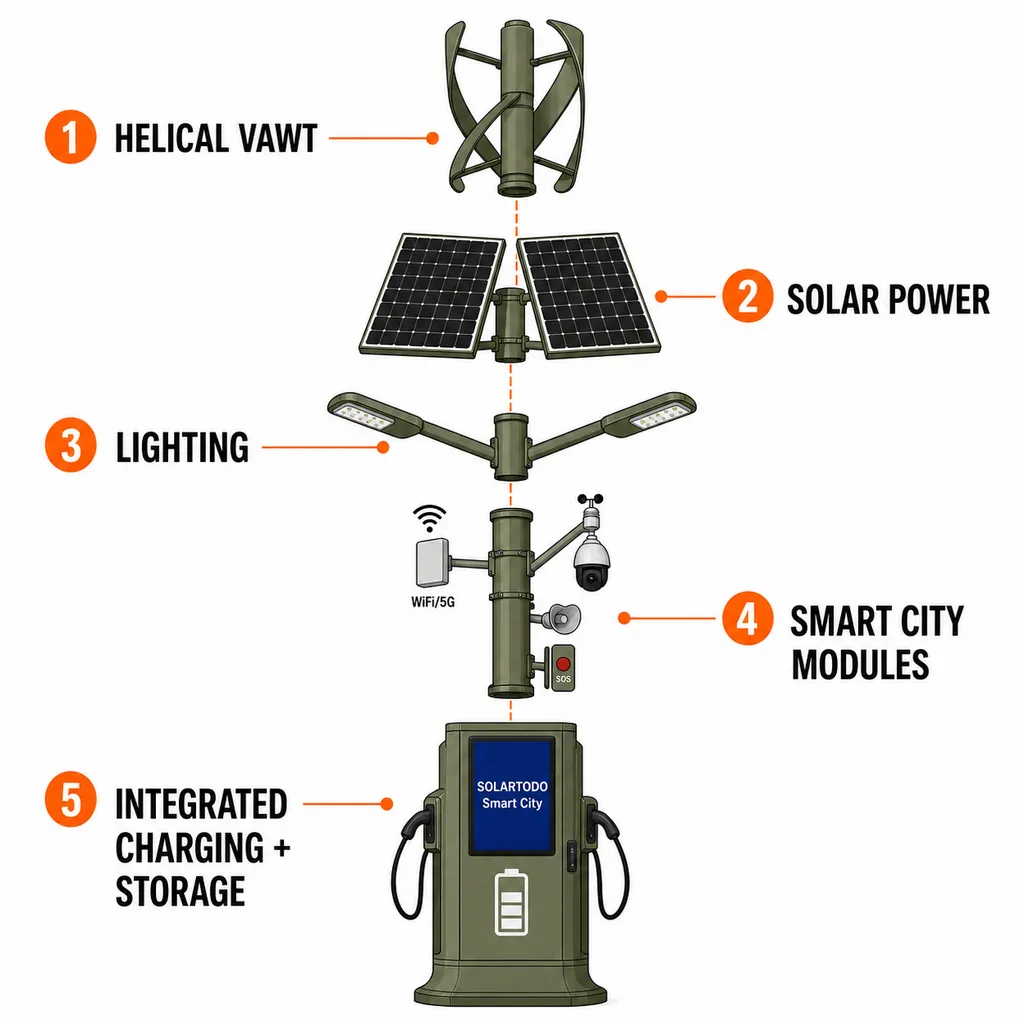

機械プラットフォームは、14m八角テーパー鋼管シャフトを採用し、概算ベース直径45cm、頂部直径15cmです。都市回廊全体で耐食性と視覚的一貫性を確保するため、ミリタリーグリーンRAL6014粉体塗装で仕上げています。ポール頂部には70×100cmのヘリカル式ゴルロフ型垂直軸風力タービン、東西対称のAフレームブラケットに15度で取り付けたディープブラックの200W単結晶PVパネル2枚、+8度に傾けた1.5m照明アーム2本、8.7m位置に面一取り付けされたWiFi 6アクセスポイントを搭載します。

電源構成は3つの運転電源で成り立ちます。400W垂直軸風力タービンによる風力発電、400W PVアレイによる太陽光発電、低日射または低風速時のバックアップ系統連系入力です。ポールベース内の5kWhリン酸鉄リチウムバッテリーはMPPTコントローラーで管理され、11kW AC充電器は重要サービスから電気的に分離されているため、エネルギー制約時にも照明、カメラ、SOS、通信が優先負荷として維持されます。

技術仕様

照明パッケージは、150 lm/W、4000Kニュートラルホワイト定格の対称配置80W LED照明器具2台を使用し、光学損失および熱損失前で約24,000ルーメンを生成します。道路照明設計では、器具を現地の配光要件、グレア制限、ポール間隔に照らして確認する必要があります。また照明器具の安全性は、分類、表示、機械構造、電気構造、試験に関するIEC 60598-1の一般要求事項に整合しています。

風力サブシステムは、ゴルロフ式ヘリカルローターのねじれた白色アルミブレード3枚を使用し、直径70cm、高さ100cm、定格出力400Wで、回転部付近に航空視認用の赤色LEDを搭載しています。垂直軸風力タービンは、多くの小型水平軸タービンよりも乱れた多方向の都市風を受けやすいためここで選定されています。ただし年間kWh出力は銘板定格だけでなく、12か月の現地風速分布に依存します。

太陽光サブシステムは、2×200W単結晶モジュールを東西ペアで取り付け、1つの正午ピークだけを最適化するのではなく、午前と午後の時間帯に発電を分散します。NREL PVWatts Version 8は、PV発電量推定が長期気象データと、モジュール温度、日射量、インバーター挙動、損失を含むモデリング前提に依存すると示しているため、400W PVフィールドは保証された日次kWh値ではなく、サイトモデリングに基づく寄与要素として扱うべきです。

EV充電サブシステムは、Type 2コネクター形状、5mカールケーブル、タッチスクリーン、非常停止、メンテナンスドア、OCPP 1.6Jバックエンド通信を備えた統合型11kW単一ガンAC充電器です。IEC 62196-2は、指定電流・電圧クラスまでのAC EVプラグ、コンセント、車両コネクター、車両インレットに関する寸法互換性および互換使用要件を定義し、Open Charge AllianceはOCPP 1.6をJSONおよびSOAPプロファイルを持つ広く実装されたプロトコルとして位置付けています。

センシングと安全のスタックには、360度回転、25×光学ズーム、150m IR夜間視認性を備えた22cm白色PTZドームカメラに加え、気象、大気質、雨、CO、NO2、O3に対応する12パラメーター環境センサーが含まれます。ワンプレスSOSボタンは緊急通話をカメラ映像コンテキストに連携し、30W IP音声コラムは10×50cmの細身のパンチングアルミチューブとして平坦なポール面に面一取り付けされ、TCP/IPネットワーク制御と93dB音響定格を備えます。

充電器一体型ポール設計

本製品を特徴付けるのは、EV充電キャビネット、ケーブルステーション、サービス区画、タッチスクリーンインターフェース、アクセス制御付きメンテナンスハウジングとして機能する下部2.2mの鋼製セクションを、1本の溶接ポールボディに統合している点です。1本の照明ポール、1基の充電器ペデスタル、1台の通信筐体、1つの表示フレームを使う従来レイアウトと比べ、この統合構成は最終的な土木設計に応じて、別体の道路脇基礎を約50%から75%削減できます。

この一体型アプローチは、ケーブル貫通部、接地、サージ保護、充電器保守、低電圧配電を1つの施錠可能な鋼製エンベロープ内に集約するため、都市の道路用地管理を改善します。調達チームはまた、4種類の別体筐体色、3つの別体アンカー群、2本の独立したサービス溝を調整する必要がなくなります。これは、交通規制可能時間が夜間6から8時間に限られる幹線道路回廊で有用です。

照明、映像、公共安全

双腕照明器具レイアウトは、14mの取付高さから道路両側をカバーし、各1.5mアームを+8度上向きに設定することで、車道到達範囲、歩行者ゾーン視認性、ポール頂部機器クリアランスの関係を最適化します。合計160WのLED負荷は、多くの従来型250Wから400W高輝度放電灯の組み合わせより低く、交通量と安全ポリシーが適応運転を許す場合、LED調光スケジュールにより年間照明kWhを40%から70%削減できます。

PTZカメラとSOSボタンは連携する公共安全ペアとして設計され、カメラの25×ズームと150m IR範囲により、出動前の事象確認を支援します。ポールは30W IPコラムスピーカーによるリアルタイム構内放送にも対応し、1つの指令センターから、避難、交通、気象、現場警備の音声を複数ポールへ配信できます。各30m間隔に別体アンプキャビネットを設置する必要はありません。

接続性とクラウド監視

通信パッケージはIEEE 802.11axクラスのアクセステクノロジーに基づくWiFi 6を使用し、設定条件下で定格256クライアント、最大1.8Gbpsの無線スループットに対応します。アクセスポイント筐体は色合わせされ、8.7m位置に面一取り付けされるため、RAL6014仕上げが機器とポールの境界をまたいで連続し、視認性の高い都市道路で求められる外観の連続性を保ちます。

クラウド監視は、照明状態、充電セッション、PVおよび風力エネルギーデータ、バッテリー充電状態、PTZカメラ健全性、WiFiアクセスポイント稼働時間、SOS活動、環境計測値、LED表示再生ログを1つの運用インターフェースに集約します。OCPP 1.6Jは充電セッションメッセージングと遠隔状態可視化を可能にし、スマートポールのテレメトリーは4G、5G、LoRaWAN、Ethernet、またはプロジェクト固有のAPIブリッジを通じて自治体ダッシュボードに統合できます。

表示、センシング、都市データ

デジタル通信モジュールは、縦向き1280×2560mmサイズのP5縦型LED表示器で、昼光下の視認性のため5000 cd/m²超の輝度を備えます。このバリアントでは、幹線道路設置では広告の可変性よりも予測可能な公共サインが求められることが多いため、コンテンツは濃青背景に白色サンセリフ文字でSOLARTODO Smart Cityと厳密に指定され、二次画像は使用しません。

上部の12パラメーターセンサーは、ポールを照明インフラから分散型観測ノードへ拡張し、一定した14mの構造基準点で気象、雨、汚染物質、ガス指標を測定します。都市エンジニアにとって、代表的な回廊に設置された41本のポールは、30m間隔で41の再現可能なデータポイントを作り、交差点、バス停、駐車帯、植栽ゾーン間の超局所比較を可能にします。

MENA都市幹線道路の代表シナリオ

30m間隔で41本のポールを設置する代表的なMENA幹線道路シナリオでは、右折・左折ベイや交差点セットバックを除き、照明および監視対象の回廊長は約1.23kmです。各ポールが160W LEDパッケージを毎晩11時間運転し、適応調光で平均出力を60%に下げる場合、照明消費量はポール1本あたり毎晩約1.06kWh、または補助負荷を除いて41本で年間約15,900kWhです。

同じ41本シナリオでは、各ポールが400W PVと400W風力を搭載するため、再生可能エネルギーの合計銘板容量は32.8kWです。実際の発電量は現地の日射量と風速記録でモデリングする必要がありますが、ハイブリッド構成は単一資源への依存を低減し、バックアップ系統連系により、砂塵イベント、熱波、または複数日にわたる無風期間に5kWhバッテリーだけが唯一の信頼性手段になることを防ぎます。

41本の別体照明ポール、20基の充電器ペデスタル、20本のCCTVポール、10本のWiFiポール、10台の表示フレームを用いる従来代替案では、同等の機能要件に対して100を超える可視街路資産が必要になる場合があります。SOLARTODO構成は同程度の機能を41本のポールに統合し、可視資産数を約59%削減し、道路用地が制約される場所での土木調整リスクを低減できます。

EPC投資分析と価格体系

EPC納入には5つの作業パッケージが含まれます。エンジニアリング設計、調達、建設、試運転、1年保証です。エンジニアリングは構造レイアウト、電力単線図レビュー、充電器インターフェース計画、照明レイアウト入力、通信アーキテクチャを対象とします。調達はポール製作、照明器具、垂直軸風力タービン、PV、LFPバッテリー、充電器、表示器、センサー、アクセサリーを対象とします。建設は基礎、揚重、配線、接地、ネットワーク統合、現地QAを対象とします。試運転は照明、EV充電、カメラ、WiFi、表示器、SOS、構内放送、エネルギーテレメトリー、クラウド監視の1つの受入チェックリストを対象とします。

ROI分析では、少なくとも4つの年間キャッシュフローカテゴリーを比較すべきです。回避される系統照明エネルギー、回避される別体キャビネット保守、EV充電マージン、デジタルサイネージまたは自治体通信価値です。簡易例として、1本のポールが年間350kWhから700kWhの系統照明エネルギーを節約し、電力単価がUSD 0.12/kWhの場合、年間USD 42からUSD 84を相殺します。一方、1基のEV充電器が週にわずか4回の有料11kWhセッションを平均し、サービスマージンがUSD 0.08/kWhの場合、年間約USD 183を追加します。別体資産保守の低減と組み合わせると、1ポールの投資回収は、利用率、料金、労務費、現地土木費に応じて、広い6- to 12-year計画範囲に収まる可能性があります。

支払条件は通常、30% T/T前金に加えて船荷証券に対する70%、または適格購入者向けの一覧払い100%取消不能L/Cです。USD 1,000,000を超えるプログラムではプロジェクトファイナンスを協議できます。設計見積、図面、回廊スケジュールについては、調達チームはカスタム見積を依頼するか、ポール本数、道路幅、風況ゾーン、系統電圧、充電ポリシー、設置国を添えて[email protected]まで連絡できます。

規格および適合性リファレンス

このバリアントは、IEC 60598照明器具安全、GB/T 37024スマートポールシステム実務、IEC 62196-2 Type 2 EVコネクター互換性、OCPP 1.6J充電器通信、IP66防塵防水、WiFi 6 IEEE 802.11axクラス接続性を中心に仕様化されています。IEA Energy Efficiency 2025は、建物、輸送、産業、機器をまたぐシステムレベルの効率化レバーとして省エネルギーを位置付けており、スマートポールを単目的の照明資産ではなく、エネルギー、モビリティ、デジタルインフラの統合資産として扱う考え方を支えます。

IRENAの2025年再生可能コスト分析は、2024年の世界加重平均LCOE値として、ユーティリティ規模太陽光PVがUSD 0.043/kWh、陸上風力がUSD 0.034/kWhであったこと、さらに2010年から2024年にかけてバッテリー蓄電コストが93%低下したことを報告しています。これらの数値は400Wポール搭載垂直軸風力タービンや5kWhキャビネットバッテリーを直接価格付けするものではありませんが、ハイブリッド再生可能エネルギーと蓄電コンポーネントが分散型都市設備で実現可能になっている理由を理解する有用な背景となります。

用途

14m風力太陽光ハイブリッドスマートポールは、6車線都市幹線道路、スマート駐車場境界、BRT回廊、ウォーターフロント遊歩道、空港進入道路、物流団地、大学キャンパス、工業団地入口など、1つの資産から双方向照明、カメラ監視、EV充電、公共データ取得が求められる場所に適しています。スマートポール計画、蓄電容量設計、センサー統合に関する技術背景について、購入者は50本、100本、または250本の数量明細を確定する前にトピックを学ぶことができます。

土木および電気設計者は、製造リリース前に6つのプロジェクト入力を確認する必要があります。風荷重、基礎設計、系統電圧、充電器認証方式、SIMまたは光ファイバーネットワーク計画、環境センサー校正間隔です。SOLARTODOは入札パッケージ向けに図面、コンポーネントデータシート、プロジェクト固有の提出書類を提供でき、購入者は太陽光、蓄電、スマート照明、エネルギーインフラに関するより広範なガイダンスとしてトピックを学ぶことができます。
