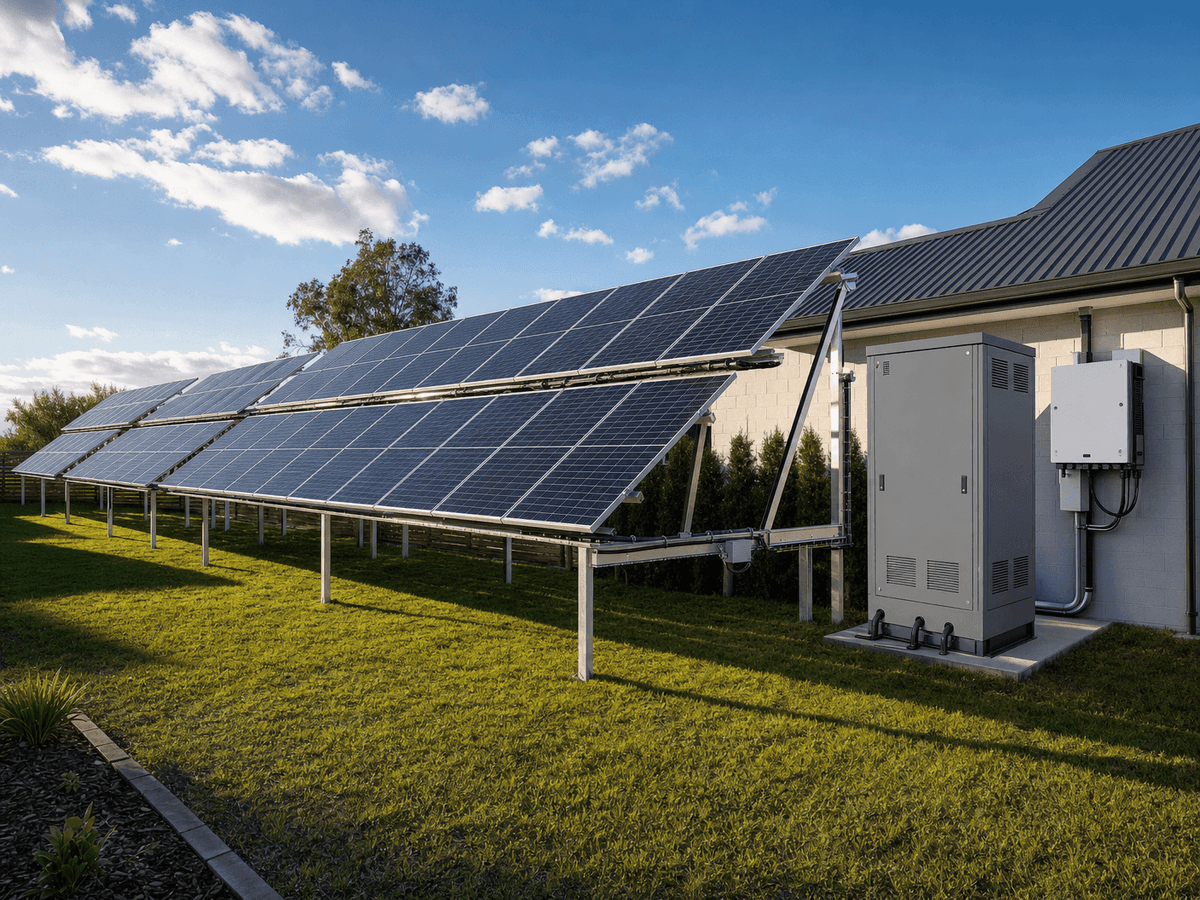

20kW+50kWh 住宅用ソーラー+蓄電 - ハイブリッド TOPCon LFP システム

20kW+50kWh 住宅用ソーラー＋蓄電システムは、3相負荷を持つ住宅向けに設計された高容量のハイブリッド電力ソリューションです。日中の消費電力が大きく、標準的な5kW〜10kW屋根設置パッケージの能力を超えるバックアップ要件にも対応します。mono TOPConの固定式傾斜（固定チルト）による20kWp太陽光発電と、LFPバッテリー蓄電の50kWhを統合し、年間生産量は約30〜36MWh、最大50kWhのデイリー蓄電ディスパッチ、さらにユーティリティ停電時にもハイブリッド双方向インバーター構成によりシームレスに運転できます。B2Bの購入者（ディベロッパー、開発事業者、EPCパートナー）にとって、本構成はIEC 61215、IEC 61730、IEC 62116、UL 1703の参照要件に整合した、技術的に成熟した住宅用ハイブリッド・プラットフォームとして位置づけられています。

年間電力使用量が18,000〜32,000kWhの世帯では、本システムは自家消費を最大化し、ピーク時の系統からの買電を抑え、負荷プロファイルに応じて重要回路／非重要回路の双方に対し数時間のバックアップを提供できるように容量設計されています。実運用では、日中平均負荷が6〜10kW、夕方の需要が4〜8kWのサイトであれば、50kWhのバッテリーを使って余剰の太陽光発電を夜間へシフトし、20kWpのPVアレイが次の4〜6時間のピーク日照時間帯で蓄電池を補充します。NREL PVWattsの手法および、多くのグローバルな実現可能性調査で用いられる日射条件の前提に基づくと、20kWpシステムは傾斜角、影、気候条件により変動しますが、一般に設備利用率（キャパシティファクター）を約**17〜20%**に到達できることが多いです。

システム概要

本製品はN-type TOPConモジュールを使用しており、2025-2026年の期間において、BloombergNEFやWood Mackenzieを含む複数の業界トラッカーによれば、主流モジュール市場シェアの約60%を占める存在になっています。210mm N-type ウェハ上のTOPConセルアーキテクチャは、大量生産においてモジュール効率を約22.5〜24.5%まで支え、初年度の劣化は1%未満、その後の年間劣化は0.4%未満とされています。標準的な長期性能の前提では、年30時点の保持出力は約**87.4%**であり、2016〜2021に設置された多くの旧来のPERC世代製品よりも大幅に強い値です。

蓄電サブシステムは、熱安定性、サイクル寿命、住宅向けの安全性プロファイルを理由に、定格容量50kWhのリチウム鉄リン酸塩(LFP)をベースにしています。LFPシステムは、制御された深度の放電（DoD）条件で一般に6,000+サイクルに対応でき、適度な運用条件下では日次サイクルで15年以上に相当します。15〜20kVA規模のディーゼル非常用発電機と比較すると、バッテリー併設のハイブリッドシステムは現地騒音を90%以上低減でき、現場での燃料取り扱いを不要にし、放電時の直接運用排出量を0にできます。さらに、太陽エネルギーで購入系統電力を相殺します。

技術仕様

本製品の典型構成として、700W級のTOPCon PVモジュールを約29枚、または同等のワット数の組み合わせで20kWpのDC定格容量に到達します。屋根形状やセットバック規則により、設置アレイ面積は通常、モジュール効率が23.0%近辺で実用的なレイアウト間隔を前提に90〜110m²程度になります。システムは15〜20kWのハイブリッドインバーター、または並列ハイブリッドインバータースタック、AC保護機器、DCアイソレータ、モニタリングゲートウェイ、統合型バッテリーマネジメントシステムを備えた50kWhのバッテリーバンクと組み合わせます。固定架台は、設置時の機械的複雑性が最も低く、可動部が限られているため、25年以上のサービスライフが得られることから選定されます。

工学的観点では、本アーキテクチャはハイブリッドなパワー変換システムにより、DC発電、バッテリー充電、AC負荷供給、および系統との相互作用のバランスを取ります。日中はインバーターが家庭の負荷（2〜20kW）を優先し、余剰PVがある場合はバッテリーを充電し、ネッティングメータリングやフィードインの取り決めが適用される場合は余剰電力を系統へエクスポートします。停電時には、システムは最終的なインバーター構成や切替デバイスの選定に応じて、系統連系からアイランドモードへ数ミリ秒〜数秒で切り替え可能です。IEC 62116のアンチアイランディングおよび系統支援要件に基づいて設計された製品は、安全な運転のための保護動作を体系化して提供します。

システムアーキテクチャ

標準の電力パスは、20kWpの固定チルトPVアレイがハイブリッドインバータープラットフォームのMPPT入力へ供給するところから始まります。その後、電力は家庭の即時負荷へ、50kWhのLFPバッテリーへ、または電力会社の系統へ振り分けられます。バックアップモードでは、インバーターが保護負荷パネルへ電力を供給し、冷蔵、照明、通信、ポンプ、HVACゾーン、選定したキッチン回路などを含み、合計で5〜15kWの連続需要に対応します。3HP〜5HPのポンプや複数のエアコンコンプレッサーのような高いサージ負荷がある住宅では、エンジニアリング段階で負荷分離と起動電流のレビューを推奨します。

本製品はユーティリティ規模のプラントではなく住宅用ハイブリッド製品であるため、固定チルトの設置は一般に最もコスト効率の高い選択肢です。単軸トラッキングと比べると、固定構造は機械的複雑性を約30〜50%低減し、25年のライフサイクルにおけるO&M介入も抑えられます。一方で、年次の発電量（年間利得）は緯度やDNI条件によって10〜20%低くなる可能性があります。住宅の屋根やヴィラ構内では、BOSコストの低さと許認可プロセスの簡素さが、トラッカーによる増分を上回ることが多いです。これは、利用可能面積が約100m²に限られ、構造荷重の管理を慎重に行う必要がある都市部および郊外プロジェクトで特に重要です。

性能指標とエネルギー収量

本20kWpシステムの年間発電量は、良好な太陽資源条件下で約30MWh〜36MWh/年（平均日次生産量は約82〜99kWh）と見積もられます。ピーク日照時間が5.0の立地では年間出力が33MWh付近になり、4.2の条件では損失後に28〜30MWh程度になる可能性があります。温度、配線、インバーター変換、ミスマッチ、汚損、稼働率を考慮するため、実務上の設計損失係数として**12〜16%**を見込むべきです。これらの値は、NREL、IEA PVPS、およびバンカブルなエンジニアリングコンサルタントが用いる一般的なプロジェクトモデリング手法と整合します。

バッテリーのディスパッチ性能は、深度（DoD）、インバーター効率、予備設定（リザーブ設定）に依存します。50kWhの定格蓄電と、DoD 90%時に利用可能な窓が約45kWhである場合、システムは5kWの保護負荷を約9時間、10kWの保護負荷を約4.5時間、または重要負荷の2kWの非常用電力を充電前に20時間超支えることができます。現代のLFPシステムの往復効率は一般に**90〜95%の範囲に収まり、小型ディーゼル発電機が一般に運転時に示す20〜35%**程度の実効燃料→電力変換効率よりも大幅に優れています。

モジュール技術：なぜTOPConが重要か

N-type TOPConモジュールは、再結合損失の低減、温度特性の改善、従来の多くのP-type技術に比べた長期劣化の抑制により、エネルギー収量を向上させます。実フィールドの観点では、20kWpのTOPConアレイは、同等の定格サイズの旧来PERCベース設計と比べて、モジュールのビニングや気候条件により変動しつつ、年間の発電量を**2〜4%多く生み出せる可能性があります。高アルベドの地上設置では10〜20%**のバイフェイシャルゲインも見込めますが、住宅屋根設置では背面側の影や屋根との近接により、得られる増分は通常より小さくなります。2026年に技術比較を行う購入者にとって、TOPConはプレミアムなニッチカテゴリではなく、主流でバンカブルな選択肢です。

これは財務面でも重要です。33MWh/年のシステムでエネルギー収量が1%上がるごとに、年間で約330kWhの追加生産に相当します。電力単価がUSD 0.18/kWhの場合、エスカレーション前の追加価値は年間約USD 59です。25年間では、仮に控えめな収量改善でも、関税（タリフ）成長や蓄電ディスパッチ戦略に応じて、累積の生涯エネルギー便益がUSD 1,000+に達することがあります。これが、住宅セグメントであっても15kW超の案件でN-typeモジュールを指定するEPC購入者が増えている理由の一つです。

蓄電池とバックアップ能力

50kWhのLFPバッテリーは、ハイブリッド価値提案の中心です。日中の断続的な発電を、夕方や停電時にディスパッチ可能な電力へ変換します。夕方のピークが18:00〜23:00の間にある家庭では、バッテリーシフトにより、地域の料金体系と負荷タイミングに応じて、系統からの購入電力量を40〜80%削減できます。太陽光のみの20kWpシステムと比べて、50kWhの蓄電追加は、自家消費とレジリエンスを大きく高めます。特に、エクスポートの補償が低い、またはゼロの場合に効果が顕著です。IRENAおよびIEAの蓄電池見通しによれば、LFPはコスト、安全性、サイクル寿命指標が良好なため、定置型システムで支配的な化学系として残り続けています。

停電時の自律性は負荷管理に依存します。重要負荷で25kWh/日を消費する住宅であれば、太陽入力が得られない状況でもバッテリーのみの運転でほぼ2日支えられます。一方、保護負荷の消費が50〜60kWh/日のサイトでは、連続性を維持するために毎日の太陽光による再充電が必要になる場合があります。月平均で2〜6回の停電があり系統が不安定な地域の顧客にとって、本ハイブリッド構成は系統のみの供給よりも、測定可能な運用上の優位性を提供します。一般的なUPSが10〜20分程度のバックアップ容量しか持たないのに対し、統合されたバッテリー設備は、実質的に大きなエネルギー容量により複数時間のレジリエンスを実現します。

クラウド監視とO&M可視性

リモート監視が標準で含まれ、オーナーやサービスチームが、24時間、30日間、12か月間の運転にわたって、発電量、バッテリーSOC、インバーター状態、アラーム、負荷トレンドにアクセスできます。一般的なダッシュボードでは、PV生産量（kWh）、バッテリーの充放電電力（kW）、系統の入出力（kWh）、故障診断のためのイベントログが表示されます。これらのデータは予防保全、消費最適化、保証書類作成を支援します。10軒以上の住宅やヴィラ群を管理するポートフォリオオーナーにとって、クラウド可視性は現地訪問を減らし、性能逸脱への対応時間を改善します。

B2Bのインテグレータや開発事業者にとって、監視は引き渡し後のアセット管理にも役立ちます。もし1ストリングが汚損や影響により8〜12%低下している場合、多くのケースで、請求サイクルの後ではなく1日以内に異常を特定できることがあります。これは重要です。住宅用システムでは、未管理の汚損や回避可能なダウンタイムにより、年間の収量が**2〜5%**失われることがあるためです。購入者は、より広範なソーラー＋蓄電の設計実務を確認するためにLearn about topicが利用でき、サイト固有の容量設計のためにConfigure your system onlineも利用できます。

用途

本構成は、大きな住宅、ヴィラ、農家住宅、ゲート付き住宅、ならびに日次消費が50kWhを超え、バックアップの継続性に強いニーズがある小規模な複数世帯物件に適しています。一般的な導入プロファイルとしては、6〜12kWの空調負荷、水中ポンプの1〜3kW、冷蔵の0.5〜1.5kW、照明の0.3〜1kW、および合計需要を15kW超まで押し上げ得る家電ピークが挙げられます。これらのケースでは、20kW+50kWhのハイブリッドシステムにより、高い料金帯および停電時の双方において系統依存を低減しつつ、繊細な電子機器に対して安定した電力品質を維持できます。

実例として、高日射地域のヴィラ構内で、年間需要が約29,000kWh、1回の停電イベントあたりの平均停止時間が4時間というケースがありました。20kWpのTOPConアレイと50kWhのLFP蓄電を導入した結果、モデル上の年間系統購入は約65%減少し、ディーゼル発電機の稼働時間は80%以上削減されました。夕方のバックアップを20kVA発電機に頼る場合と比べて、ハイブリッドシステムは燃料およびメンテナンスコストを低減し、夜間の騒音条件を改善し、地域の排出量も削減できます。同様の用途を検討する購入者は、View all Solar PV System productsおよびLearn about topicで、より広い設計の参考情報を確認できます。

適合・安全性・規格

PVモジュールはIEC 61215の性能適格性およびIEC 61730の安全要件に整合するよう設計され、インバーター機能は適用される場合にIEC 62116のアンチアイランディング挙動および系統連系に関する標準を参照します。また、本製品カテゴリは、モジュールの安全性認証が調達文言で関連する市場においてUL 1703も参照しています。実際の最終プロジェクト認証は、選定ブランド、仕向国、ユーティリティの系統連系ルール、ならびに現地の電気コードに依存します。国際的なB2B調達では、サージ保護、接地（アース）、AFCI、急速停止（rapid shutdown）、およびバッテリー筐体の定格など、仕向地ごとの要件を購入者側で確認することが重要です。

安全性エンジニアリングは、住宅用蓄電では特に重要です。50kWhは相当なエネルギー容量であるためです。ベストプラクティスとして、セルレベル監視を備えたバッテリーマネジメント、DCアイソレーション、温度センシング、ブレーカー協調、適切に換気された、または定格を満たす筐体への設置が含まれます。防火区画の離隔距離、ケーブル配線、緊急停止ラベリングは詳細設計時に確認すべきです。これらの対策は、現代の住宅用ESSの実務と整合しており、10〜15年のバッテリーサービス期間にわたる運用リスクを低減します。

EPC投資分析と価格構造

EPC Turnkeyのスコープは、5つの主要作業パッケージを含みます：エンジニアリング、調達、建設、試運転（コミッショニング）、および保証サポート。エンジニアリングには、現地調査、電気単線結線図、アレイレイアウト、負荷分析、構造レビューが含まれます。調達には、モジュール、インバーター、バッテリー、架台、保護デバイス、ケーブル、モニタリング機器が含まれます。建設には、機械的な設置、配線、試験、系統インターフェースの準備が含まれます。コミッショニングには、パラメータ設定、同期試験、バッテリー運転チェック、顧客トレーニングが含まれます。標準のターンキー・パッケージには、引き渡し後の1年の保証およびサポートが含まれ、延長サービスオプションも利用可能です。

典型的なROIケースでは、年間発電量が33,000kWh、自家消費＋バッテリー活用が75%、回避可能な電力コスト（ブレンド）がUSD 0.16-0.22/kWhと仮定します。これらの前提では、年間の節約額は概ねUSD 3,960〜USD 5,940となり、ターンキー投資がUSD 24,400〜USD 19,100付近であれば、（現地インセンティブを除き）単純回収期間は約4.2〜6.2年です。電力をすべて系統から購入する場合（USD 0.20/kWh）と比べると、本システムは料金設計、エクスポートルール、停電頻度に応じて年間の電力支出を60〜85%削減できます。プレミアムなバックアップ市場では、回避できる発電機の燃料・メンテナンスにより、経済性がさらに年間USD 500〜1,500改善する可能性があります。

支払条件は通常、30% T/T + 70% against B/L、または適格取引では100% L/C at sightです。USD 5,000K超のプロジェクトについては、ファイナンス支援について協議可能です。詳細な商談提案、BoQの改訂、仕向国の適合性チェックについては、購入者はRequest a custom quotationまたは[email protected]へ直接連絡できます。個別のエネルギーモデルが必要な顧客は、屋根面積、バッテリー容量、目標自律性を比較するためにConfigure your system onlineも利用できます。

B2B購入者向け調達メモ

ディストリビューター、ディベロッパー、EPC企業にとって、主要な調達変数は、モジュールのワット数クラス、インバーターのトポロジー、バッテリーの利用可能エネルギー、そして仕向国の適合要件です。20kWpの住宅用パッケージは、在庫状況や屋根形状に応じて29 x 700W+モジュール、または同等の構成で出荷される場合があります。バッテリーの梱包はキャビネット型またはラック型で、定格50kWhとし、インバーター選定は、単一の20kWハイブリッドユニット、または冗長性のための並列ユニットの間で変わることがあります。これらの選択は、出荷量、設置作業工数、アフターサービス戦略に対して約**5〜15%**程度の影響を与えます。

発注確認の前に、購入者は3つのサイト条件を検証すべきです：設置可能面積（概ね90〜110m²）、サービス電圧および相構成、バックアップモードにおける重要負荷の定義。夕方のHVAC需要が12kWを超えて大きい場合は、より大きなバッテリー、または発電機の統合が推奨されることがあります。屋根の向きが東西で分かれている場合、最適化された南向きレイアウトに比べて年間収量が**3〜8%低下する可能性がありますが、発電時間が広がることで自家消費が改善することもあります。ポートフォリオ調達では、標準化された設計により、反復する住宅案件でのエンジニアリング時間を20〜30%**削減できます。
