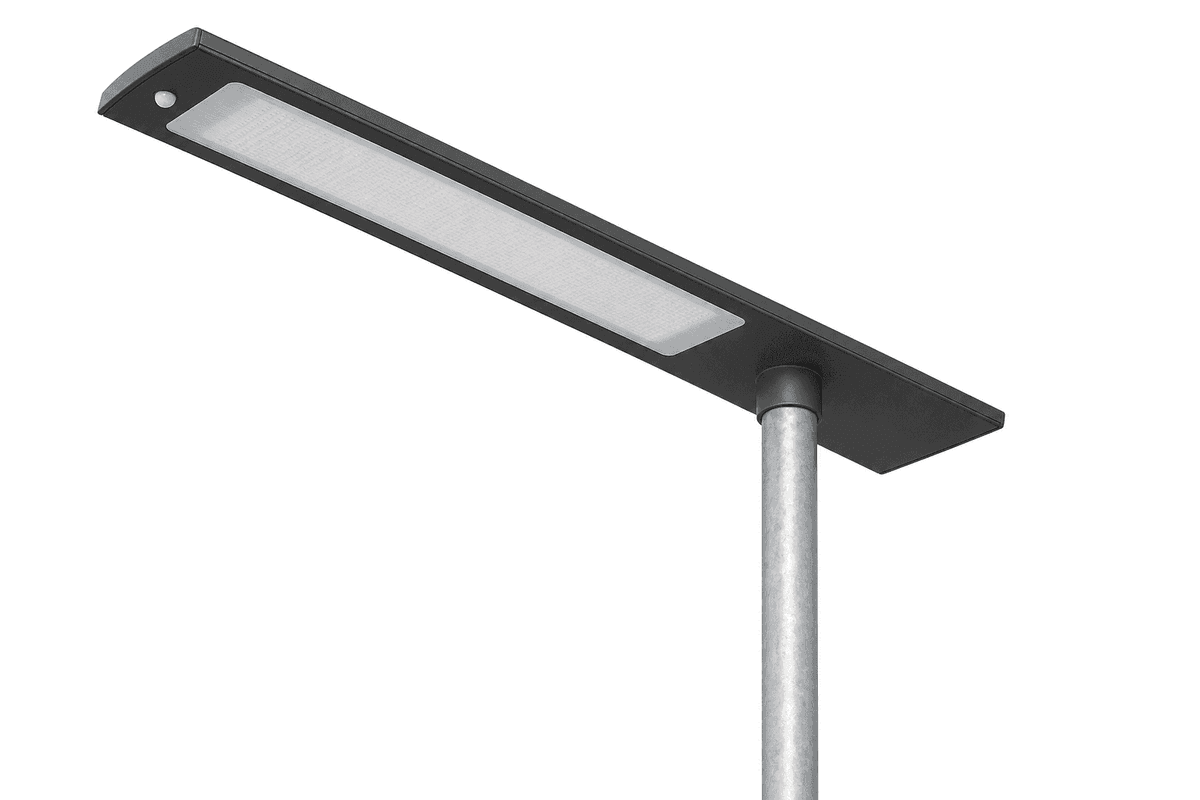

6m一体型防犯街路灯 70W - LFPで7日間自立運用

6m一体型防犯街路灯 70Wは、154Wp単結晶TOPConパネル、560Wh LiFePO4バッテリー、70W LEDエンジン、アルミ合金ポール一式を備えた、ポール上部一体型のソーラー照明システムで、12h/夜の運用に対応します。亜熱帯気候向けに設計され、7雨天日の自立運用、>11,900 lmの光束、>170 lm/W、設置済みポール1本あたり**$264から$495**のEPCターンキー納入を想定しています。

SOLARTODOは本モデルを、6m道路、太陽光発電所の外周、物流拠点、農村アクセス道路、スマートインフラ回廊で防犯照明を指定するB2Bバイヤー向けのソーラー街路灯製品ラインに位置付けています。一体型プラス形式では、パネル、バッテリー、MPPTコントローラー、センサー、LEDアレイを1つのコンパクトなヘッドに収め、3個以上の屋外筐体を分離して使用する分割型ソーラー街路灯と比べて、現場配線ポイントを70%以上削減します。

製品定義と適合するバイヤー

6mの取付高さは、5mから8mの構内道路、駐車レーン、歩行者防犯通路、資産外周部で一般的に選ばれます。こうした場所では、高マスト投光照明よりも20 luxから35 luxの平均照度が有用な場合が多くあります。この70Wバージョンは、40W通路灯と100W道路照明器具の中間に位置するバランスの取れた仕様を必要としながら、154Wpの充電面と560Whの蓄電予備容量を維持したい調達プログラムに適しています。

複数のSOLARTODOカテゴリを比較するバイヤー向けに、製品ファミリー全体はすべてのソーラー街路灯製品を見るで確認できます。また、プロジェクト固有のポール間隔、調光スケジュール、バッテリー予備容量はオンラインでシステムを構成でモデル化できます。100本のポールに対する一般的な数量明細では、100台の一体型ヘッド、100本のアルミ合金ポール、100セットの基礎、設置ゾーンごとに1つの試運転チェックリストを使用します。

本システムは、IEC 62124に記載される独立型太陽光発電設計ロジック、IEC 60598の照明器具安全フレームワーク、IP66/IP67屋外照明に一般的に求められる防塵防水要件に沿っています。NRELの太陽光発電エネルギーモデリング指針では、地域の日射量と損失前提が重視されているため、SOLARTODOは日々の太陽光利用可能量と7日間の予備容量要件を設計時に両立させる必要がある亜熱帯用途を想定し、この154Wp/560Wh構成をサイジングしています。

システム構成

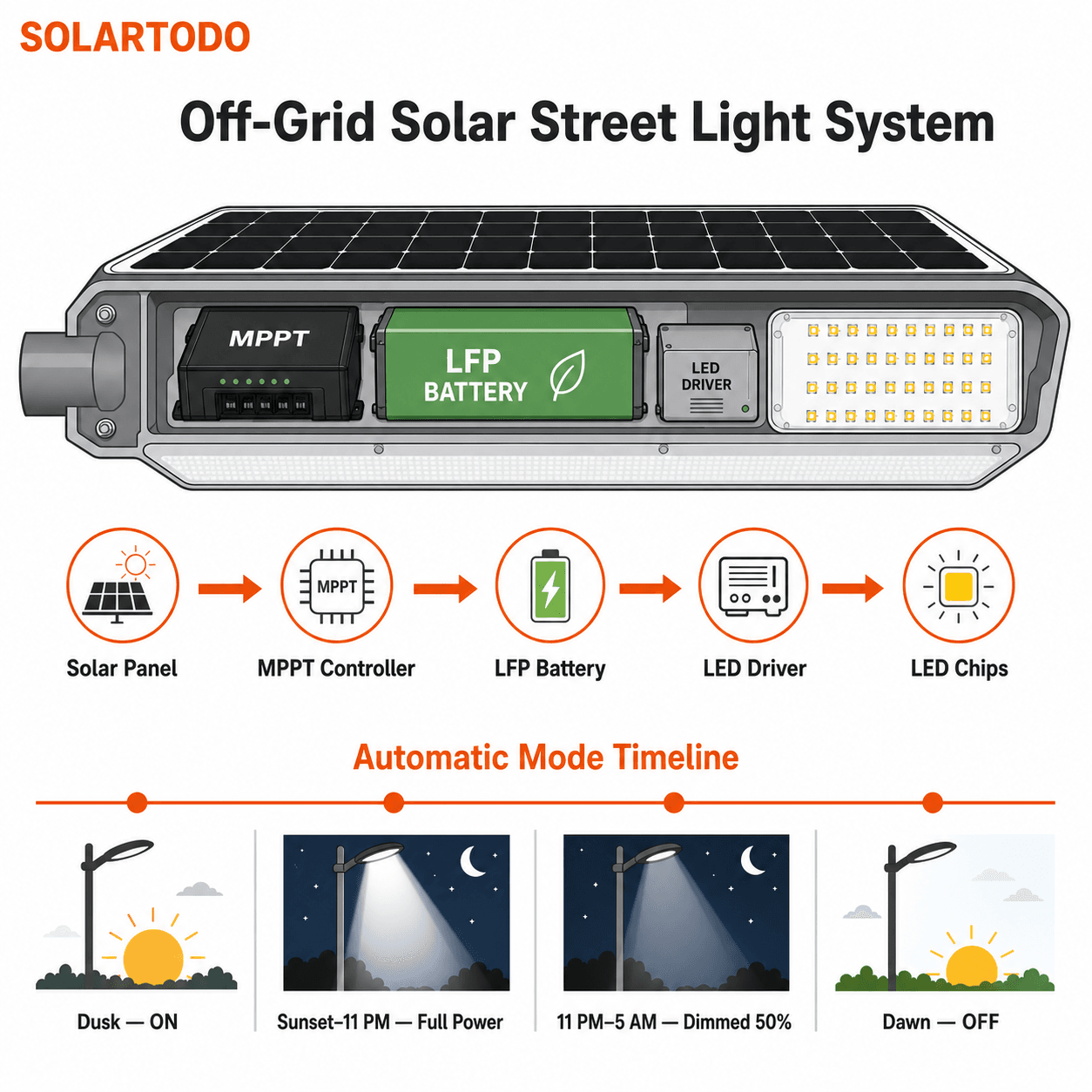

一体型構成は、154Wp TOPCon PVモジュール、560Wh LiFePO4バッテリーパック、MPPTコントローラー、70W LEDモジュール、PIR/時間ベース調光電子回路という5つの主要サブシステムを統合しています。従来の分割型ソーラーライトでは、これら5つの機能が個別のパネルブラケット、バッテリーボックス、コントローラー盤、照明器具アーム、ケーブルグランドに分散され、設置工数と浸水リスクポイントが増加する可能性があります。

154Wp PVモジュールは単結晶TOPConセル技術を採用し、一般的に19%から23%のモジュール効率と、標準保証前提で25年のPV耐用年数に関連付けられます。IRENAは、過去10年の太陽光発電コスト低下により分散型オフグリッド照明の実現性が高まったと報告しており、本製品はそのコスト構造を活用して、50本程度の小規模プロジェクトでも掘削、ケーブル盗難リスク、AC配電工事を回避します。

560Wh LiFePO4バッテリーは、100%出力を4h、40%出力を6h、低交通量時間帯にPIRトリガーの防犯ブーストを行うようなスマート調光プロファイルと組み合わせることで、公称7雨天日の自立運用を提供します。LiFePO4化学系は、2,000+回の深放電サイクル能力、統合BMS保護、熱安定性が、暑熱環境で2年から4年後に交換が必要になる可能性のある鉛酸ゲルバッテリーよりも屋外インフラに適しているため選定されています。

コントローラーは98%を超える定格効率のMPPT変換を使用し、朝、午後、部分的な曇天条件で、154WpパネルをPWM制御よりも効果的に充電できます。制御ロジックは、プロジェクト規模に応じて、夕暮れから夜明けまでの切替、3から5の時間帯ブロック、動きに応じた調光、任意の4GまたはLoRa監視による故障アラートに対応します。

技術仕様

70W LEDエンジンは、Bridgelux、Cree、Lumiledsなどのプレミアムチップファミリーを想定し、170 lm/Wを超える発光効率と50,000hを超える想定LED寿命で指定されています。12h/日の運用では、50,000hは約11.4年の夜間使用に相当しますが、バッテリー寿命、地域の熱環境、清掃間隔は12か月ごとに確認する必要があります。

アルミ合金ポールオプションは、同等の6m溶融亜鉛めっき鋼製ポールより軽量で、参考価格では約30%高くなりますが、遠隔地の設置チームの取扱速度を改善し、湿潤な亜熱帯サイトでの腐食リスクを低減します。通常の内陸レベルを超える塩化物曝露がある沿岸プロジェクトでは、バイヤーはソーラー街路灯材料について学ぶを通じてFRP複合材の代替案を評価できます。

照明性能とエネルギーロジック

12h/夜で運用する70W系統連系LED街路灯は、安定器またはドライバー損失を除き、70W x 12h x 365 daysとして計算すると約306.6 kWh/yearを消費します。ソーラー一体型設計はその系統電力をポール位置で相殺し、遠隔回廊では各照明ポイントについて掘削、ACケーブル敷設、分電盤拡張、電力量計設置を100%不要にできます。

1,000m道路で掘削と銅ケーブル敷設を必要とする従来型AC街路灯と比較すると、100本のソーラー導入では、ケーブル深さ、舗装切断、変圧器距離に応じて土木電気工事を60%から80%削減できます。IEAのエネルギー効率分析では、高効率照明が高インパクトの電力削減策として繰り返し示されており、>170 lm/WのLEDと動体調光を組み合わせることで、固定出力運用と比べて夜間エネルギー需要を約60%低減できます。

防犯用途では、低交通量道路で12hすべて100%出力が必要になることはまれなため、PIR調光戦略が重要です。プログラム済みプロファイルにより、監視の連続性のために30%から40%の背景光を維持し、動きを検知したときに20sから60sの間100%へ出力を上げることで、バッテリーを2xに過大化せずに視認識別性を改善できます。

クラウド監視

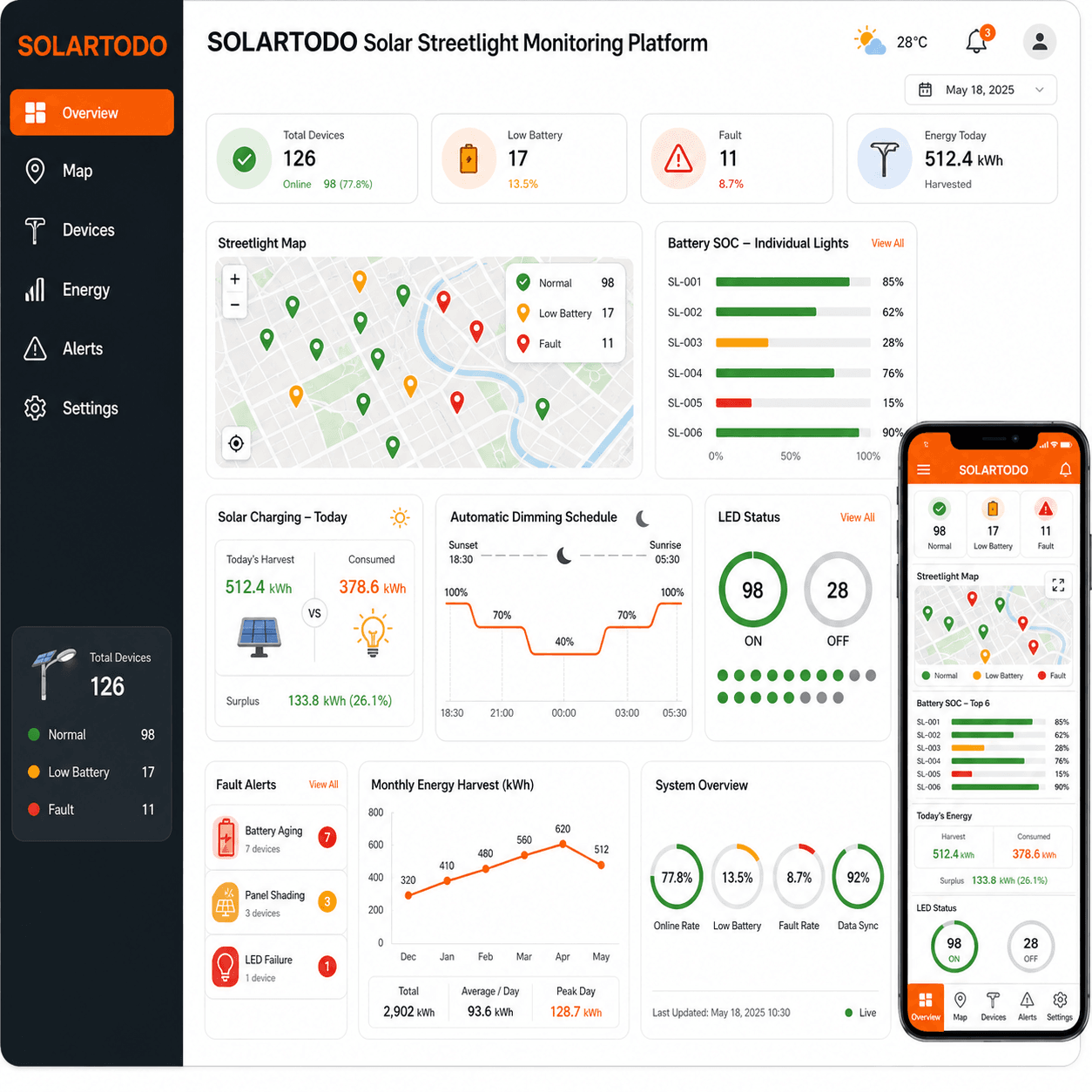

任意の4GまたはLoRa監視により、50から5,000本のポール全体でバッテリー電圧、充電電流、LED状態、調光状態、故障アラームを遠隔で可視化できます。この機能は、故障したバッテリー、遮蔽されたパネル、コントローラーアラームを夜間点検前に特定できるため、複数地区を管理するEPC請負業者に特に有用で、単一のダッシュボードによって出動回数を20%から40%削減できます。

クラウド監視は、各6mポールのGPS位置、設置日、デバイスID、調光スケジュールを含む試運転記録にも対応します。官民連携プログラムでは、これらの記録が3年のシステム保証期間を通じた追跡可能な保守ファイルを形成し、融資機関、自治体、資産所有者向けの性能報告を支援できます。

適用シナリオ

亜熱帯のMENA物流回廊にある太陽光発電所運営者は、構内道路、インバーターステーションのアクセスポイント、外周ゲートに沿って、6m 70W一体型防犯街路灯を120台導入できます。120本のポールにより、このプロジェクトは照明レイヤーに8.4 kWのLED負荷、18.48 kWpの分散PV充電容量、67.2 kWhのLiFePO4蓄電容量を設置します。

このシナリオでは各ポールが独立して動作するため、単一のケーブル故障によって500mの分岐回路が暗くなったり、隣接する20灯が停止したりすることはありません。警備チームは12h/夜の照明カバレッジを得られ、調達チームは硬質舗装の産業道路で照明器具コストを上回る場合があるACケーブルルート、配電盤、掘削復旧コストを回避できます。

EPC投資分析と価格構成

SOLARTODOのEPCターンキー範囲には、設計、調達、建設、試運転、1年の現場保証サポートという5つの作業パッケージが含まれます。設計には配光上の間隔レビューと基礎確認が含まれ、調達には照明器具、6mアルミ合金ポール、アンカー、バッテリーが含まれます。建設には基礎設置とポール建柱が含まれ、試運転には100%機能試験が含まれ、保証サポートには最初の12か月間の欠陥対応が含まれます。

基準となる系統連系70W LEDポールは器具単体では安価な場合がありますが、掘削、ACケーブル敷設、配電盤、計量、復旧を含めると設置済みプロジェクトコストは変わります。従来代替案がポール1本あたり306.6 kWh/yearを消費し、電力単価が$0.15/kWhの場合、掘削と保守移動の回避を計算に入れる前で、年間エネルギー節約額はポール1本あたり約$46です。

100本のポールプロジェクトでは、年間回避電力量は約30,660 kWhで、$0.15/kWhでは$4,599/yearに相当します。回避されるケーブル敷設と掘削によりポール1本あたり$150から$300を節約できる場合、従来型AC照明に対する実質回収期間は3年から6年に収まり、ディーゼル発電電力を使用する遠隔サイトでは1.5年から3年で回収できる可能性があります。

支払条件は30% T/T前払い金に加え船荷証券と引き換えに70%、または適格注文に対する100%取消不能一覧払いL/Cです。$1,000Kを超えるプログラムではプロジェクトファイナンスを評価でき、調達チームはポール数量、道路幅、サイト座標、必要luxレベルを添えてカスタム見積りを依頼するか、[email protected]に連絡できます。

規格、適合性、品質管理

PVサブシステムは、独立型PV性能試験のIEC 62124、および適用可能な場合は結晶系モジュールの耐久性と安全性に関するIEC 61215/IEC 61730の原則に照らしてレビューする必要があります。照明器具アセンブリはIEC 60598に沿う必要があり、防塵防水はIP66/IP67を目標とし、腐食確認は6mポール材質と地域湿度に合わせて調整する必要があります。

LED機器安全に関するUL 8750の原則と、サージ保護に関するIEEE指針は、AC照明資産とソーラー照明資産が混在する調達を標準化するバイヤーに関連します。BloombergNEFはリチウムバッテリーコストの継続的な低下を追跡していますが、SOLARTODOは依然としてBMS制御LiFePO4パックを指定しています。これは、ライフサイクルコストがセル価格だけでなく、2,000+サイクル、充電管理、熱保護に依存するためです。

工場品質管理では、受入部品検査、バッテリー容量サンプリング、コントローラー機能試験、最終組立済み照明器具のバーンインという4つの検査段階を使用します。250台を超える注文では、SOLARTODOはCIF出荷前にAQLサンプリング、シリアル番号トレーサビリティ、輸出梱包確認を追加できます。

調達メモ

プロジェクト開発者は、最終設計前に緯度と経度、道路幅、目標ポール間隔、必要luxレベル、調光スケジュール、土壌/基礎前提という6つの入力を提供する必要があります。これら6つの入力により、SOLARTODOは154Wpパネルと560Whバッテリーが適しているか、より高いパネルワット数、より大きなバッテリー、または分割型構成が必要かを確認できます。

6m一体型プラス構成は、最大限のモジュール保守性よりも、迅速な導入、すっきりした外観、盗難防止統合が重要な場合に最も強みを発揮します。150 km/hを超える非常に強い風の地域、沿岸の塩害環境、または35 luxを超える平均照度を必要とする道路では、SOLARTODOは配光レビュー後に分割型ソーラー街路灯またはハイブリッドポール設計を推奨する場合があります。

さらなる技術情報として、バイヤーは最終RFQを発行する前にオフグリッドソーラー照明設計について学ぶを確認し、調光、バッテリー自立運用、ポール材料、監視オプションを比較できます。50から500本のポールに対する完全なRFQパッケージには、図面、数量、納入港、設置国、必要な文書言語を含める必要があります。
