35m 単柱都市型マルチキャリア5G スリップジョイント - 3プラットフォーム鋼塔

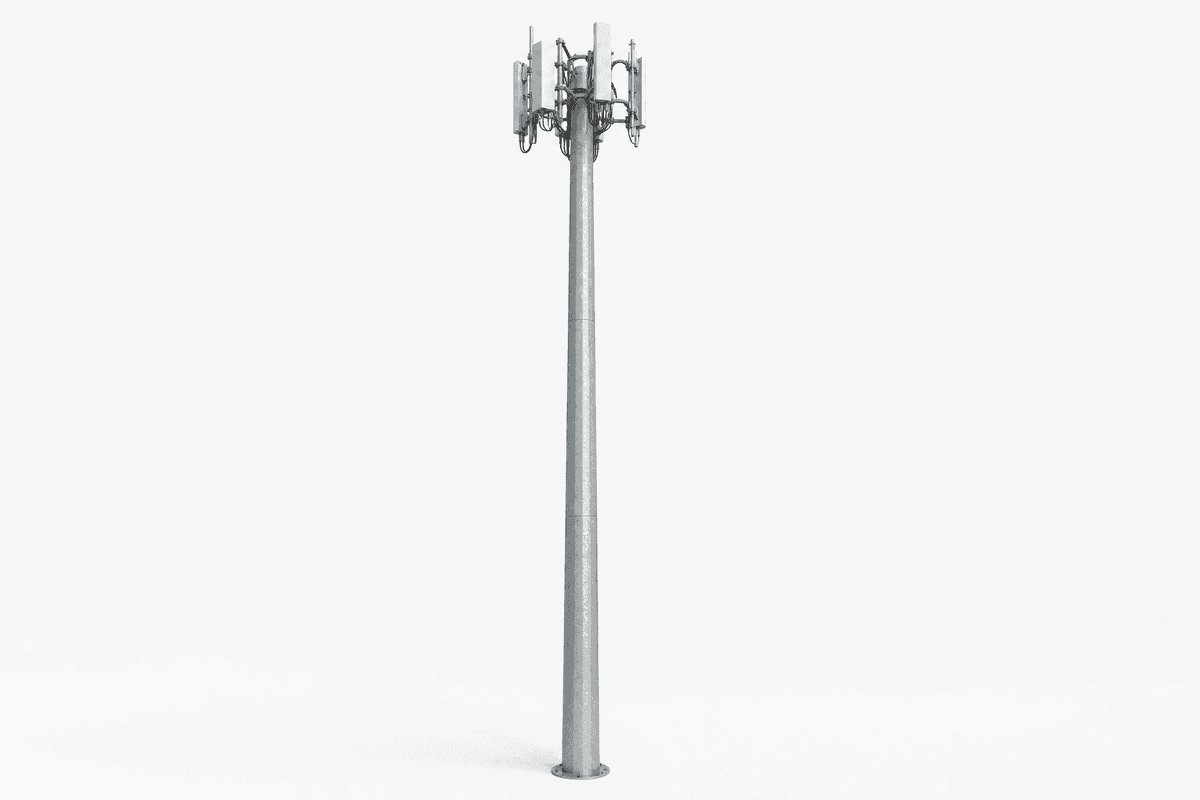

35m モノポール 都市型マルチキャリア 5G スリップジョイントは、35mの円筒形（管状）鋼製通信タワーで、都市部でのマルチキャリア展開を目的に設計されています。3キャリア、3つのアンテナプラットフォーム、最大9基のアンテナに対応し、45 m/sの設計風速に耐える構造です。このモノポール構成では、スリップジョイント方式の鋼管セクション、コンクリートパッド基礎、および溶融亜鉛めっきによる防食を採用し、基部レベルでの設置面積を約3mとコンパクトにしつつ、現代の4G/5Gマクロカバレッジ拠点に求められる構造・運用要件を満たします。構成比較をご検討の方は、通信タワー製品をすべて見る もしくは オンラインでシステムを構成する をご覧ください。

製品概要

本タワーは、20-45 mの通信タワー高さレンジ内で、土地制約、ゾーニング（用途地域）に関する規制圧力、そして景観への影響が大きな要素となる、人口密度の高い都市部および郊外環境に最適化されています。構造は、等長モジュールのテーパード（先細り）鋼管セクションで製作され、スリップジョイントによる接続戦略を採用することで、見えるフランジ部のインターフェースを抑え、同等高さの多フランジ型従来ポールに比べて1-2日の早期建方を支援します。TIA-222-H、EN 1993-3-1、およびGB 50135に基づき、本クラスのモノポールタワーは、風およびアンテナ荷重下での細長性、疲労耐性、ならびに使用性（サービス性）のバランスが求められ、この35mモデルは特に都市部における複数事業者の共同利用（urban multi-operator tenancy）を想定して構成されています。

実運用のネットワーク設計では、35mモノポールは、低い20-25 mのスマートポールと、より大きい40-60 mのトラス（格子）タワーの間に位置するギャップを埋めることが多く、特に事業者が限られた用地で広いセクタカバレッジを必要とする場合に有効です。本ユニットは、3レベルにわたって9枚のパネルアンテナを配置でき、3セクタ構成（3キャリア向け）を可能にし、無線機、フィーダ、補機類の取り付け調整のための余地も確保します。5Gの高密度化（densification）が進むにつれ、この種のインフラ需要は継続的に増加しています。IEAとBloombergNEFは、モバイルブロードバンドのトラフィック増加に伴い、デジタルインフラの電力やネットワーク機器の導入が増えていることを指摘しています。一方でIRENAは、重複した資本強度を抑えるために、効率的な共同利用インフラが並行して必要であることを強調しています。

システム構成

タワーのアーキテクチャは、35mまで立ち上がる単一のテーパード・モノポールシャフトで構成され、輸送可能な鋼管セクションに分割し、精密設計されたスリップジョイントで接合します。一般的なセクション長は、コンテナ輸送やクレーン作業に合わせて整合されており、現場でのボルト締結の複雑さを、フランジ分割が多い代替案に比べて約15-25%低減します。頂部の構成は3つのアンテナプラットフォームで、各プラットフォームが3基のアンテナを支えられるため、定格アンテナ容量は合計9基です。さらに、マイクロ波用のディッシュ、GPSアンテナ、航空障害灯、フィーダまたはハイブリッドのファイバー・電力配線のためのオプション手当も可能です。

構造システムは、コンクリートパッド基礎を中心に設計され、アンカーボルトと埋め込み部を用います。埋め込み深さは通常、4-6 mの範囲で、地盤支持力、地下水条件、ならびに現地の地盤工学設計入力に応じて決まります。都市部での展開では、本モノポールのコンパクトな設置面積により、同等の通信荷重と同程度の高さを前提とした従来の4脚トラスタワーに比べて、占有面積をおよそ**60-75%**削減できます。この小さな面積は、自治体の承認手続きを簡素化し、フェンス面積を減らし、歩道・メディアン（中央分離帯）・屋上に近接した制約のある敷地内化合物周辺での土木復旧作業を軽減するのに役立ちます。土質や荷重に応じたプロジェクト固有の適応が必要な場合は、カスタム見積を依頼する ください。

技術仕様

本35mモノポールは、高強度の構造用鋼管（通常はQ355相当材）で製造され、長期の防食性のために溶融亜鉛めっきを施しています。3つのアンテナプラットフォーム、9基のアンテナ、および45 m/sの設計風速という供給構成に基づくと、先端部および付帯物を含む現実的な総荷重包絡は約900-1200 kgです（アンテナの帆面積、フィーダ数、ならびにマイクロ波の統合オプションにより変動）。標準の設計寿命は30年で、保守プログラムにより、通信タワーの資産管理実務で参照される30-50年レンジに向けて実用耐久性を延ばせます。

防食は、広く用いられている通信鋼材の保全（保存）手法に従い、溶融亜鉛めっきで実現します。都市部、工業地帯、ならびに中程度の沿岸環境における大気中での耐久性を支えます。雷保護は、1つのエアターミナル、1つの引下げ導体システム、および4 ohms未満の抵抗を達成するよう設計された接地ネットワークで構成されます。これは一般的な通信サイト要件に整合しており、IECの接地・保護フレームワークで参照される良好事例とも一致しています。登攀アクセスは、外部はしごと安全柵で35m全高にわたって構成することも、設計形状が許す場合は内部はしごオプションを選択することも可能です。

構造性能と規格

本製品の設計根拠は、アンテナ支持構造についてのTIA-222-H、鋼製タワー・マストについてのEN 1993-3-1、および適用タワー設計参照としてのGB 50135に整合しています。45 m/sの風環境下では、3セクタと9基のアンテナが、偏心（エキセントリシティ）と使用性限界を管理した状態で配置される都市型マクロセル荷重を想定しています。設計照査には通常、終局限界状態、たわみ、局部シェル座屈、溶接健全性、アンカーボルト張力、ベースプレートへの応力伝達、ならびに30年の設計期間にわたる風による繰返し荷重に対する疲労スクリーニングが含まれます。

同じ35mの従来型自立トラスタワーと比べると、本タイプのモノポールは、一般に視覚的プロファイルがよりすっきりし、用地占有が少ない傾向があります。一方で、荷重包絡がより厳しく、シャフトの応力集中管理の要求が高くなります。多くの都市部の許認可では、モノポール代替により視覚的なボリュームを約30-50%削減できることがあり、自治体の受け入れ判断を左右することも少なくありません。NRELの通信関連インフラ計画研究や、IEAおよびIRENAによる都市のエネルギーインフラ指針では、コンパクトな共同資産が土地利用効率を高め、2-3事業者が単一の支持構造に共同で入居することで、サービス提供加入者あたりの重複した内包鋼材（embodied steel）強度を低減できる点が一貫して強調されています。

5G マルチキャリア展開能力

本モデルは特に3キャリアと5G対応のために構成されており、人口密度の高い都市回廊、商業地区、交通ルート、住宅のインフィル（空き地・低利用地の再開発）エリアにおける、共同ホスト型または共同設置型の事業者戦略に適しています。3つのアンテナプラットフォームと合計9つのアンテナ設置位置により、タワーは、アクティブアンテナユニット、大規模MIMOパネル、または混在する4G/5G構成を用いた標準の3セクタマクロ展開に対応できます。無線アーキテクチャに応じて、事業者は構造マージンを付帯物のスケジューリングで確保しながら、低帯域・中帯域・選定したマイクロ波バックホールのアクセサリを組み合わせることが可能です。

ネットワーク経済性の観点では、共同利用のモノポールは、別々に単独テナント用の支持構造を建設する場合と比べて、事業者あたりサイト取得費および土木の重複コストを約20-35%低減できます。これは、5Gの高密度化により都市ポートフォリオ全体でCAPEX（設備投資）圧力が高まる局面で特に重要です。Wood Mackenzie、BloombergNEF、およびIEAは、通信関連のユーティリティおよびネットワーク構築において、インフラ共有の重要性と資本規律（capital discipline）が高まっていることをすべて記録しています。システム計画の指針については、購入者はSOLARTODOの知識リソースからトピックを学ぶこともできます。

基礎・設置・サイト作業

標準の基礎コンセプトは、補強されたコンクリートパッドで、アンカーボルトを備えます。これは、45 m/sの風荷重と通信付帯物によって、35 mシャフトに生じる転倒モーメントに適合するよう設計されています。一般的なコンクリート深さは4-6 mの範囲ですが、最終寸法は、土質の支持力、地下水位、耐震性（地震性）、および掘削制約などの地盤工学パラメータに依存します。多くの都市プロジェクトでは、最終的な土質試験の後に基礎を最適化することで、入札前の保守的な想定に比べてコンクリート量を**8-15%**削減できる場合があります。

設置は、同等のトラスタワーよりも通常は迅速です。モノポールは主要な大組立が少ない状態で到着し、より小さな建設用の作業ヤード（建方用の占有面積）で済むためです。クレーンアクセスが可能な標準的な都市サイトでは、建方と位置合わせはしばしば2-4日で完了できます。一方で、土木工事、接地、フェンス、ケーブル配線、コミッショニングを含むEPC範囲の全体は、許認可の進行順序により10-21日を要することがあります。スリップジョイント接続システムは現場での組立インターフェースを減らし、多フランジ構成に比べてボルトの検査ポイントを**20%**以上低減できる可能性があり、建方の効率と品質管理の記録を改善します。

安全・アクセス・セキュリティ機能

通信サイトの安全は、地上から約3 mの位置に設置する耐登攀バリア、35 m全高の登攀経路にわたるはしごの落下防止（フォールアレスト）手当、ならびに4 ohms未満を目標とする接地抵抗によって対処します。オプションとして、航空障害灯の1セット、雷保護システムの1式、周囲フェンス、ケーブルトレイ、ならびに無人運用のためのCCTV監視などが含まれます。これらの機能は、高密度地区で一般の露出や破壊行為（ヴァンダリズム）のリスクが高い場合に、事業者のHSE手順および所轄当局の要件への適合において重要です。

運用の観点では、モノポールタワーは、トラスタワーに比べて不正アクセスのための露出面も減らせます。理由は、10 m未満の水平部材や開放的なブレースが少ないためです。これにより都市部のセキュリティ性能が向上し、年次訪問あたりの保守点検に要する時間を約**10-15%**短縮できる可能性があります。統合型スマートインフラを計画する事業者は、関連する通信・照明・電力支援のコンセプトを確認するためにトピックを学ぶことをおすすめします。

用途

35m モノポール 都市型マルチキャリア 5G スリップジョイントは、3キャリアが共有する垂直方向の不動産（用地）を必要とする、都市の幹線道路、自治体施設の敷地、商業中心地、物流パーク、交通結節点、工業団地、ならびに複合用途の住宅地区に適しています。特に、利用可能な土地が25-40 m2未満で視覚的制約が厳しい場合、また、ストリートレベルのスモールセルだけではなくマクロセルのカバレッジを求めるサービス目標がある場合に効果を発揮します。一般的な展開には、4G/5Gのセクタアンテナ、制御された荷重条件下でのマイクロ波ディッシュ、GPSタイミング装置、航空障害（障害物）照明が含まれます。

代表的なシナリオとして、MENA地域の都市ネットワーク統合事業者が、9 km2の地区において老朽化した屋上設置を置き換えるために、35mモノポールを12基導入するケースがあります。3キャリアで共有する地上設置モノポールへ切り替えることで、事業者はリースの複雑性を約28%低減し、平均の保守出動時間を18%削減し、各サイトあたり3セクタでのミッドバンド5Gカバレッジの一貫性を向上させました。複数の屋上構造を維持する場合と比べて、モノポール方式は、接地、雷保護、アクセス制御を簡素化しつつ、将来のアンテナ増設の余地も確保できます。

従来代替案との比較

従来の35 mトラスタワーと比べて、本モノポールは設置面積を約60-75%削減でき、構造の見た目の複雑さを30-50%低減し、制約のある都市サイトでは建方期間を1-3日短縮できます。低い20-25 mのスマートポールと比べると、マクロカバレッジ半径が大幅に大きくなり、マルチキャリア荷重への対応能力も向上します。コンパクトポールでよく見られる2-6基ではなく、9基のアンテナを支えられます。トレードオフとして、モノポールは大規模トラスタワーよりも通常は予備容量（リザーブキャパシティ）が狭いため、1日目から付帯物の計画を正確に行うことが重要です。

B2Bの購入者にとって最も重要な判断軸は、鋼材のトン数だけでなく、都市展開におけるトータル効率です。モノポールは単純な角形構造よりも、1トンあたりの製作コストがやや高くなる場合がありますが、用地取得、土木の影響、許認可の摩擦を十分に減らせるため、多くのケースで総設置コストを10-20%下げられる可能性があります。IRENA、IEA、およびNRELは、インフラ計画において単一部品の価格最小化よりも、トータルシステムコストの最適化を一貫して強調しており、通信の支持構造にも同じ考え方が当てはまります。

EPC投資分析と価格体系

SOLARTODOは、本タワーを3つの価格ティア（供給のみ、船積み渡し後の輸送品納入、完全ターンキー）で提供します。EPC範囲には、エンジニアリング、調達、建設、設置、コミッショニング、および1年保証のサポートが含まれます。プロジェクトドキュメントには、構造図、材料トレーサビリティ、溶融亜鉛めっき記録、アンカー配置図、ならびにサイト受入試験が含まれます。標準の商取引条件は30% T/T + 70% B/Lに対して、または100% L/C at sightです。USD 1,000,000を超えるプロジェクトでは、ファイナンス支援も可能です。商談のご提案は、[email protected] までご連絡いただくか、カスタム見積を依頼する をご利用ください。

投資の観点では、共同利用の3キャリアモノポールはサイト経済性を大きく改善できます。3事業者がそれぞれ別々に支持構造を建設する代わりに、1つの構造を共有すれば、重複する土木、リース、保守コストは、事業者あたり年間で約20-35%低減できます。一般的にオーナー・オペレーターまたはタワーコでは、テナント比率、地域のリース単価、バックホール統合の状況により、回収期間はおよそ3-6年となる可能性があります。3つの別々の屋上リースサイトを維持する場合と比べて、35 mの共有モノポール1基は、リース管理、保守アクセス、重複する接地または照明システムの維持管理において、年間で推定USD 8,000-18,000の節約が見込めます。

B2B購入者向け調達ガイダンス

EPC購入者にとって、最も重要な事前インプットは、最終アンテナスケジュール、風の地域区分、地盤工学レポート、接地目標値、ならびに現地の許認可条件です。トップ搭載機器で100-200 kgの差、または設計風速で5 m/sの差でも、シャフト厚み、基部モーメント、基礎補強量が大きく変わり得ます。そのため、製作図面の凍結（確定）前に、RF計画、土木設計、ならびに自治体の承認パッケージを整合させることが重要です。早期の調整により、20基を超えるマルチサイト計画では、変更オーダーを約**10-15%**削減できる可能性があります。

SOLARTODOは、タワーのスケジュール、溶融亜鉛めっきレポート、構造計算書、梱包明細、ならびに設置方法書などのドキュメント一式をサポートできます。50+サイトのような大規模都市ポートフォリオでは、標準化されたモノポールバリアントによりスペアパーツの整合性が高まり、教育（トレーニング）の複雑さが減り、全展開における平均展開サイクルを2-4週間短縮できます。ポートフォリオの標準化を求める購入者は、オンラインでシステムを構成する で、高さ、荷重、接続方式のオプションを比較できます。

技術仕様サマリー

本製品の主要な納入構成は、35 mの鋼製モノポールで、3つのアンテナプラットフォーム、9基のアンテナ容量、45 m/sの設計風速、スリップジョイントによるセクション接続、ならびに補強されたコンクリートパッド基礎を備えます。防食は溶融亜鉛めっき鋼、接地は4 ohms未満となるよう設計され、設計寿命は通常の保守下で30年です。この仕様は、コンパクトな用地利用、迅速な展開、そして規格に基づく構造エンジニアリングを必要とする都市型マクロセルおよび共同キャリア案件に適しています。

代替案を検討するチームにとって、本タワーは都市型マクロ市場の実務的な中間帯に位置します。多くのスマートポールよりも高く、能力も高い一方で、大規模なトラスタワーほど用地を取らず、視覚的な侵入性も抑えられます。このバランスこそが、モノポールが多くの2025-2026年の都市通信プログラムで選好され続ける理由です。特に、5Gの拡張、自治体の景観配慮、そして複数事業者の経済性を、同一資産の中で同時に満たす必要がある場合に有効です。
