24m緊急展開型イベントカバレッジ用車載移動基地局スリップジョイント塔 - 39 m/s移動式通信塔

24m緊急展開型イベントカバレッジ用車載移動基地局スリップジョイント塔は、一時的な4G/5G容量、24 mのアンテナ高、1基の保守用プラットフォーム、4か所のアンテナ取付位置、39 m/sの設計風速に対応する移動式車載通信塔です。伸縮式鋼製マスト、油圧昇降、スリップジョイント式マスト接合部、トレーラー搭載輸送、EPC一括納入を採用し、イベントカバレッジ、緊急対応、短期的なネットワーク高密度化向けに**$48,809から$75,964**で提供されます。

製品概要

このSOLARTODO移動式車載移動基地局塔は、従来の固定式マクロ通信塔で通常必要となる30から120日ではなく、30分から4時間以内に展開可能な無線サイトを必要とする通信事業者、イベント主催者、ニュートラルホスト事業者、公共安全チーム向けに設計されています。24 mの高さにより、3から4セクターアンテナ、マイクロ波バックホール、GPS同期、航空障害灯が必要となるスタジアム外周、フェスティバル、港湾、緊急時集結エリア、建設キャンプで実用的なカバレッジを確保できます。一時的な通信インフラを比較する購入者は、通信塔製品をすべて表示するか、プロジェクト固有のRF荷重でオンラインでシステムを構成できます。

構造は、鋼製伸縮マスト、スリップジョイント式マスト芯出し、油圧リフトシステム、安定化アウトリガー、機器キャビネットスペース、4本のアンテナに対応する単一アンテナプラットフォームで構成されます。標準的な移動通信ペイロードには、4G LTE、5G NR、1 Gbpsから10 GbpsのEバンドマイクロ波無線、GNSS同期、低電圧配電、接地を含めることができます。IEAによると、モバイルデータの増加はデジタルインフラ全体の電力およびネットワーク負荷を押し上げ続けており、GSMAおよびIRENAの刊行物は、再生可能エネルギーとハイブリッド電源の迅速な統合により、遠隔地の通信展開におけるディーゼル依存を測定可能な2桁パーセントで削減できることを示しています。

システム構成

24 m車載移動基地局の構成は、トレーラーシャーシ、伸縮式マスト、RFアンテナインターフェース、電源システム、サイト制御層という5つの機能サブシステムを中心に構築されています。トレーラーとマストは、鉛直荷重、転倒モーメント、ケーブル配線、輸送時荷重の構造経路を担います。RF層は1基のプラットフォーム上で最大4本のパネルアンテナに対応します。電源層には、発電機、バッテリーキャビネット、AC/DC配電、任意の太陽光ハイブリッド充電を統合できます。サイト制御層は、携帯回線または衛星テレメトリを通じて、マスト状態、キャビネット温度、電源アラーム、扉アクセスを監視できます。

スリップジョイント構成が選定されるのは、入れ子式の鋼製マストが昇降時に正確に芯出しされる必要があるためであり、特に1回の展開キャンペーンで構造物を2か所以上のサイト間で移動する場合に重要です。固定式ラチス塔やモノポール型の代替案と比較して、トレーラー搭載24 m車載移動基地局は、現場打ち基礎、鉄筋かご、クレーン動員、恒久的な構内工事を通常不要にするため、土木工事時間を**80%**超削減できます。一方で、運用時の風速限界、バラスト設置、マストの鉛直度、アウトリガー設置範囲は、アンテナ通電前に各設置場所で確認する必要があります。

技術仕様

39 m/sの風速仕様は約140 km/hに相当し、この構造物を要求度の高い一時サイトのカテゴリに位置付けるため、突風監視、マスト降下、バラスト確認に関する適切な運用手順が必要です。TIA-222-HおよびANSI/TIA-322は、アンテナ支持構造物と荷重作業に関する北米の認知された実務を示し、EN 1993-3-1はマストおよび煙突向けの欧州鋼製塔ガイダンスを提供します。接地および雷保護については、IEC 62305およびIEEE Std 81が、リスク管理、接地抵抗試験、接地性能検証に関連する参考規格です。

RF容量とイベントカバレッジ用途

イベントカバレッジでは、無線ベンダー、アンテナ幅、許可されるRF曝露区域に応じて、実用的な3セクターまたは4セクター構成に対応します。一般的な5G/LTE構成では、4本のアンテナを使用し、リモート無線ユニットをパネル下部に取り付け、ジャンパーケーブルを保護ケーブルトレイに通します。高密度の公共会場では、十分な周波数帯、バックホール、ベースバンド容量、干渉調整と組み合わせることで、一時的な車載移動基地局は約1,000から2,000+人の同時利用者を支援できます。

代表的なイベントパッケージでは、面的カバレッジ用に2枚の低帯域パネル、容量確保用に2枚の中帯域パネル、光ファイバーが利用できない場合に1基のEバンドマイクロ波ディッシュを使用することがありますが、最終的な部材表は通信事業者の無線計画で検証する必要があります。発電機とバッテリーを組み合わせた稼働時間の設計には、分散型エネルギーおよびハイブリッドシステムに関するNRELのガイダンスが有用であり、塔を7から90日展開したままにする場合、太陽光充電を追加する経済的根拠はIRENAの再生可能電力データによって裏付けられます。より広範な展開計画については、トピックを学ぶで、ハイブリッド電源、スマートインフラ、通信支援システムに関するSOLARTODOの知識リソースを参照できます。

代表的なMENAイベントシナリオ

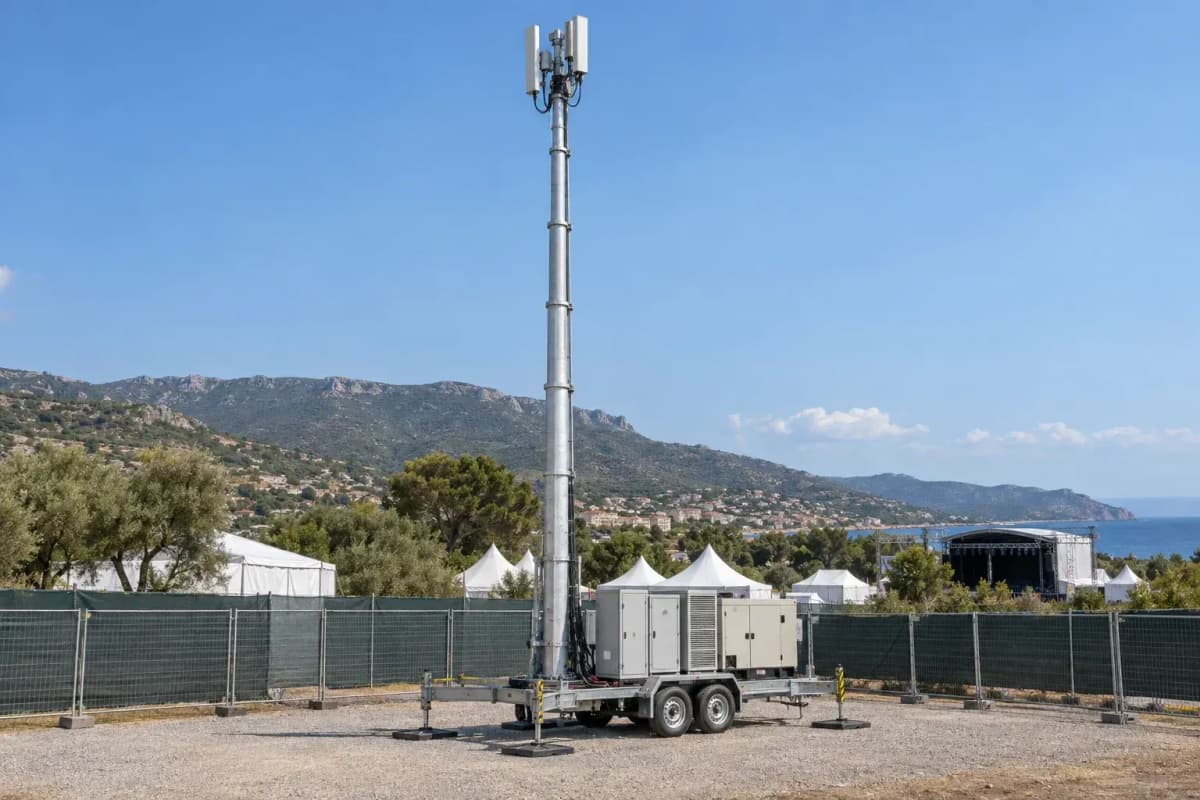

50,000人の来場者を想定した代表的なMENA屋外フェスティバルシナリオでは、24 m車載移動基地局を会場外縁に配置し、1基のアンテナプラットフォーム、4本のアンテナ、Eバンドマイクロ波リンク、複数時間運用に対応する発電機・バッテリーキャビネットを組み合わせることができます。一時容量によって発券停止、決済混雑、緊急通信の劣化を1時間防げる場合、回避される運用リスクは、単一の車載移動基地局サイトの日次レンタル費または動員費を上回る可能性があります。周囲温度が45 degrees Cを超える高温地域では、出荷前にキャビネット換気、防塵ろ過、燃料物流、バッテリー熱管理を指定する必要があります。

このシナリオでは、24 m塔を検証済みの顧客導入事例として提示しているのではなく、予算比較用の代表的なエンジニアリングおよび調達モデルとして示しています。EPCチームは、建設前にサイトアクセス幅、トレーラー旋回半径、アウトリガー接地圧、公共区域からのマスト離隔、RF適合境界、接地点、バックホール見通しを確認します。従来型の固定式モノポールは、より長い30から50年のサイト期間を提供できる場合がありますが、コンサート、災害復旧、高速道路事故、季節的観光需要に対する同じ当日移設能力には通常対応できません。

EPC投資分析と価格構成

EPC納入には、エンジニアリング、調達、建設、試運転、1年保証サポートという5つの主要範囲が含まれます。エンジニアリングには、塔荷重、RFペイロード審査、接地設計、輸送インターフェース、展開手順書が含まれます。調達には、伸縮式マスト、トレーラー、油圧システム、プラットフォーム、電気付属品、文書が含まれます。建設には、設置、マスト起立、アンカーまたはバラスト設置、ケーブル配線、サイト受入が含まれます。試運転には、鉛直度確認、接地試験、リフト機能、アラーム検証、引渡記録が含まれます。プロジェクト予算を開始するには、購入者はカスタム見積を依頼するか、ペイロード質量、アンテナ寸法、風荷重コード、仕向港、展開国を添えて[email protected]までメールできます。

EPC価格は予算範囲として扱う必要があります。港までの距離、輸入関税、揚重機材、現地労務、基礎またはバラスト方式、RF統合により、プロジェクト費用は10%から25%変動する可能性があります。支払条件は通常、30% T/T前金とB/Lコピー提示時70%、または銀行支援調達向けの100% L/C一覧払いです。複数の車載移動基地局ユニット、蓄電、太陽光ハイブリッド電源、継続的なイベントネットワークプログラムを組み合わせる場合、$1,000Kを超える注文ではプロジェクトファイナンスを相談できます。

ROIは、塔を購入するか、リースするか、マネージドネットワークサービスの一部として使用するかによって異なります。1台を年間40イベント日使用し、純サービス利益が1日あたり$1,000から$1,800のフリート所有者は、資金調達と保守を除くと、$48,809から$75,964のEPC投資をおよそ1.1から1.9年で回収できます。土地、基礎、許認可、系統工事、試運転を含めると**$150,000を超える可能性がある恒久的マクロサイト構築と比較して、移動式車載移動基地局は一時カバレッジの初回サイト資本負担を50%から70%**削減できます。

規格、安全、品質管理

塔は、生産前にTIA-222-HまたはEN 1993の荷重前提、プロジェクト固有の風曝露、ペイロード重心、輸送規則に基づいて指定する必要があります。雷保護は、受雷部、引下げ導体、ボンディング、土壌条件が許す場合に一般的に4 ohms未満と指定される接地抵抗目標を含むIEC 62305の原則に従う必要があります。IEEE Std 81は接地測定に関連し、航空標識および障害灯は、約24 mの高さの構造物に関する現地の民間航空規則に照らして確認する必要があります。

工場品質管理には通常、鋼材証明書の確認、溶接検査、溶融亜鉛めっき膜厚測定、油圧リフト試験、トレーラーブレーキ検査、電気的導通確認、最終寸法記録が含まれます。沿岸部または高湿度サイトでは、船舶グレードの亜鉛めっき、密閉型電気エンクロージャ、選定箇所のステンレス締結部品、6から12か月間隔の定期腐食検査が推奨されます。設計寿命は30年と記載されていますが、実際の耐用年数は、移設頻度、道路振動、塩害曝露、燃料品質、保守管理の徹底度によって異なります。

クラウド監視

クラウド監視は、発電機稼働時間、バッテリー電圧、キャビネット温度、扉状態、マスト起立または降下状態、GPS位置、アラーム履歴を含む5から20の運用点を報告する低消費電力ゲートウェイを通じて統合できます。このテレメトリは、フリートに10か所以上の移動サイトが含まれる場合に有用です。配車担当者は手動の現場報告を待たずに、給油、バッテリー充電、保守、再展開の優先順位を決められます。サイバーセキュリティ管理には、ロールベースアクセス、暗号化通信、パスワードローテーション、少なくとも90日保持されるイベントログを含める必要があります。

監視層は任意ですが、ディーゼル燃料、技術者移動、緊急保守が運用予算の大半を占める場合、財務的に重要になります。IRENAは多くの市場で再生可能およびハイブリッド電源のコスト低下を繰り返し記録しており、IEAは現代のエネルギーインフラにおける中核要件として電力システムの柔軟性を強調しています。塔が14から180日稼働し続ける場合、太陽光・バッテリー・発電機パッケージは、太陽光資源、負荷プロファイル、バッテリー容量に応じて発電機稼働時間を**20%から60%**削減できる可能性があります。

用途

主な用途には、音楽フェスティバル、スポーツイベント、災害復旧、緊急指揮所、一時的な産業キャンプ、建設現場、高速道路事故対応、国境検問所、季節的観光エリアが含まれます。24 mの高さは実用的なローカルカバレッジに十分でありながら、より重い車両、長い設置エリア、複雑な許認可を必要とする可能性がある30 mから40 mの大型車載移動基地局設計と比較して輸送可能性を維持します。調達チームは、この製品ページとトピックを学ぶのリソースを使用して、塔、エネルギー、セキュリティ、スマート照明パッケージを整合できます。

すでにスマートインフラを構築している事業者の場合、承認済み設計の合計受風面積と先端荷重の範囲内であれば、同じトレーラーサイトに通信アンテナと並行してCCTV、拡声器、IoTゲートウェイ、気象センサー、一時Wi-Fi機器を搭載できます。SOLARTODOは、太陽光モジュール、バッテリー、ハイブリッドインバーター、スマート照明、サイトカメラ、通信塔機器を1つの調達パッケージ内で調整できます。これにより、技術および商務レビュー向けの明細価格を維持しながら、ベンダーインターフェースを4または5個の個別パッケージから単一のEPCワークフローへ削減できます。

調達メモ

発注前に、購入者は7つのデータ項目を提供する必要があります。展開国、設計風速、最大アンテナ数量、アンテナ寸法と重量、バックホール方式、電源稼働時間目標、物流仕向地です。標準見積構成には、24 m高さ、鋼製伸縮マスト、1基のプラットフォーム、4か所のアンテナ位置、スリップジョイント接続、39 m/s設計風速、1年保証付きEPC一括設置が含まれます。任意項目には、衛星バックホール、Eバンドマイクロ波、バッテリー増設、太陽光ハイブリッド充電、CCTV、よじ登り防止柵、航空灯、発電機アップグレード、フリート監視が含まれます。

SOLARTODOは、一般的な塔の説明よりも、エンジニアリング証拠、ライフサイクルコスト、展開速度を重視するB2B調達向けに本製品を位置付けています。購入者は動員前に、最終構成を現地通信規制、道路輸送制限、RF曝露規則、接地規格、サイト所有者の制約に照らして検証する必要があります。適切なRF計画、電源容量設計、現場手順により、24 m緊急展開型車載移動基地局は1日で一時容量を提供し、撤収、検査、輸送許可後に次のサイトへ再展開できます。
