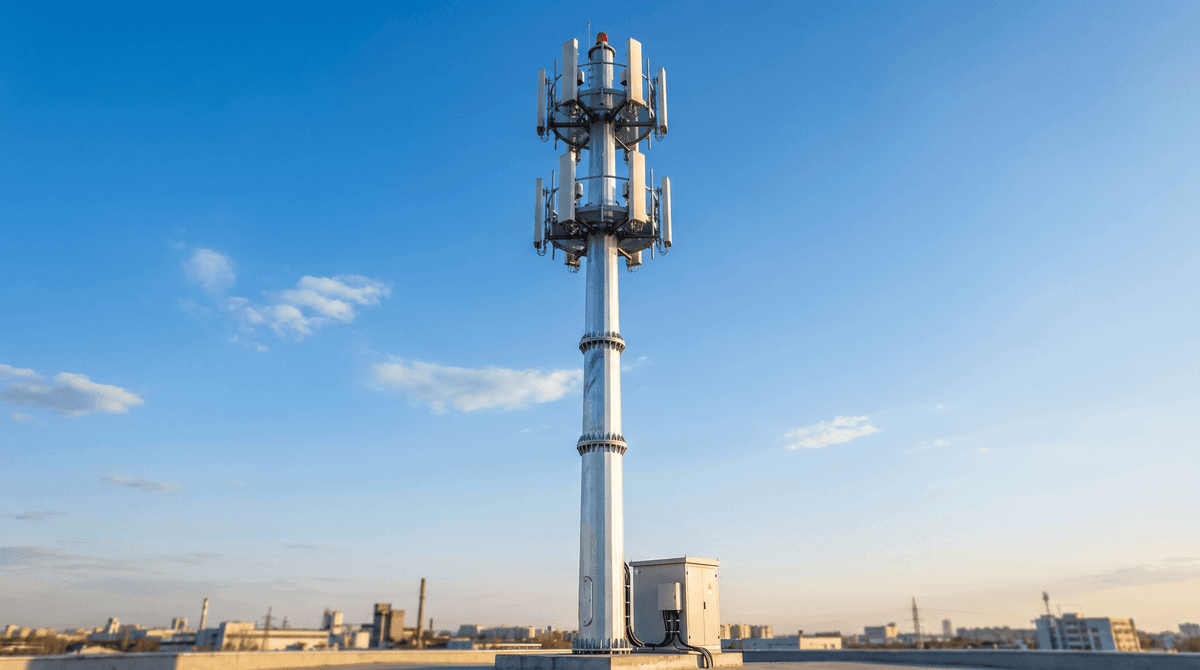

ブカレスト（ルーマニア）通信タワー設置：都市ネットワーク拡張のための45m鋼製モノポール54基

概要

本ブカレストでの設置では、45mの溶融亜鉛めっき（ホットディップ）Q345鋼製モノポールを各基約23tとし、6枚パネルアンテナおよび2基のマイクロ波ディッシュに対応する構成で、通信タワー54基を導入しました。CKD出荷により物流量を60-70%削減しました。

要点

• ブカレスト全域に、密集した都市部の通信カバレッジ拡張のため、45mテーパー形状の鋼製モノポールタワー54基を展開しました。
• 各タワーは溶融亜鉛めっきQ345鋼を使用し、構造質量500kg/mに基づき約23tでした。
• 荷重構成は、2基のアンテナプラットフォーム上で、6枚パネルアンテナに加えて2基のマイクロ波ディッシュに対応しました。
• 構造設計は、風荷重クラス1、40m/s、係数1の条件で、TIA-222-HおよびGB/T 50233に準拠しました。
• すべてのタワーは、アンカーに基づくベース接続を備えたコンクリート_pier基礎を使用し、接地および雷保護を統合しました。
• CKD出荷により輸送体積を60-70%削減し、54基展開におけるコンテナ利用効率を向上させました。
• 工場での製造リードタイムは、モノポール各セクションおよび標準付属品について30-45日を維持しました。
• 各サイトには、登はんはしご、ケーブルラック、航空障害灯、避雷ロッド、安全ケージ、接地システムが含まれていました。

プロジェクト背景

ブカレストでは、屋上アクセス、ゾーニングの複雑さ、視覚的な設置面積が重要な制約となる、密集した市街地環境において、都市部のカバレッジ向上とバックホールの耐障害性を高めるために、45mモノポール通信タワー54基の新設が必要でした。

ブカレストはルーマニア最大の都市であり、同国の主要な通信トラフィック拠点です。データ需要は、住宅と商業が混在する地区、商業回廊、交通インフラにまたがって集中しています。この環境では、運用者は、制約のある都市部の敷地に適合しつつ、マルチバンドのセクターアンテナおよびマイクロ波バックホールを支えるタワー設計を求めています。従来のより広い設置面積を要する構造は、道路、ユーティリティ回廊、市の土地区画に近いコンパクトな敷地への配置が難しいことがよくあります。

世界銀行（2023）によれば、デジタル・インフラの品質は、都市の生産性、サービスへのアクセス、民間投資の競争力とますます結びついています。欧州委員会（2024）によれば、ギガビット対応の接続性と高密度のモバイル・インフラは、特に都市需要が集中する地域において、EUの都市全体で戦略的な優先事項であり続けています。ブカレストにおいては、迅速に展開でき、安全に維持管理できるコンパクトで標準化されたタワー資産が、実務上の必要性として生じています。

またルーマニアでは、季節的な風の影響、局所的なユーティリティ調整の難しさ、航空マーキングおよび接地適合に関する許認可要件にも直面しています。ITU（2023）によれば、都市部におけるモバイルネットワークの高密度化は、サイトの標準化、構造信頼性、より迅速な展開サイクルにますます依存しています。この文脈から、大きな設置面積を要する代替案ではなく、鋼製モノポール形式を採用する判断がなされました。

ソリューション概要

SOLAR TODOは、ブカレストにおいて、6枚パネルアンテナおよび2基のマイクロ波ディッシュを各サイトで支える標準化されたQ345ガルバナイズ設計により、45m鋼製モノポール通信タワー54基を納入しました。

納入した製品は、SOLAR TODOのTelecom Towerであり、ブカレストの都市通信拡張プログラム向けに特別に構成されています。各タワーは、トラス（格子）タワーでもFRP構造でもなく、セクターカバレッジのために必要な高さとマイクロ波の統合を維持しながら、サイトの設置面積を抑えることを目的に選定されたテーパー形状の鋼製モノポールです。本プロジェクトでは、生産、輸送、建方を効率化するために、フランジ付きのセクション設計を採用しました。

54サイトにわたって、標準の荷重パッケージには、2基のアンテナプラットフォームに取り付ける6枚パネルアンテナと2基のマイクロ波ディッシュが含まれていました。各サイトにはさらに、登はんはしご、ケーブルラック、航空障害灯、接地システム、避雷ロッド、安全ケージが備わっていました。基礎形式はコンクリート_pierで、アクセス条件が異なる都市部の区画に対して、土木工事を繰り返し可能な形で実施できるよう選定されました。

SOLAR TODOはモノポールをCKD形式で出荷し、完全組立状態での輸送と比べて出荷体積を60-70%削減しました。これは54基展開において重要でした。ブカレストではサイトの順序決めにより、配達ウィンドウを予測可能にし、制約のある都市部の仮置きエリアで効率的に荷降ろしする必要があったためです。プロジェクト調整や、他のルーマニアの都市での展開（複製）については、関係者はお問い合わせくださいを通じて直接連絡できます。

技術仕様

ブカレストの構成では、TIA-222-HおよびGB/T 50233に基づいて製作された同一仕様の45m鋼製モノポール54基を使用し、各基は約23tで、40m/sの風荷重クラス1条件を想定して設計されています。

• 製品タイプ：鋼製モノポール通信タワー
• 設置場所：ブカレスト（ルーマニア）
• 座標：44.43, 26.1
• 数量：54基
• タワー高さ：45m
• 構造形式：テーパー形状鋼製モノポール
• 材料：溶融亜鉛めっきQ345鋼
• 1基あたりの概算重量：約23t
• 参考質量：約500kg/m
• 風荷重クラス：クラス1、40m/s、係数1
• 設計規格：TIA-222-H / GB/T 50233
• 腐食ゾーン：低
• アンテナ荷重：6 × パネルアンテナ + 2 × マイクロ波ディッシュ
• アンテナ支持配置：2基のアンテナプラットフォーム
• 基礎形式：コンクリート_pier
• 付属品：
  • 登はんはしご
  • ケーブルラック
  • 航空障害灯
  • 接地システム
  • 避雷ロッド
  • 2基のアンテナプラットフォーム
  • 安全ケージ
• 出荷形態：CKD
• 物流上の効果：60-70%体積削減
• 製造リードタイム：30-45日

設置プロセス

ブカレストの54サイト展開では、標準化された30-45日間の製造サイクル、CKD物流、繰り返し可能なコンクリート_pierの土木工事により、市街地の区画全体での設置を加速しました。

1. サイトエンジニアリングおよび許認可

展開は、サイトごとの土地利用可能性、進入道路、ユーティリティの競合、アンテナ荷重要件の確認から始まりました。ブカレストにおける都市部の課題は、構造設計だけでなく、交通管理、近隣建物、ならびに地域の承認プロセスの周辺でタワー工事を収めることにもあります。モノポールのジオメトリは、ベースの設置面積と視覚的なプロファイルが、多くの代替タワー形式よりもコンパクトであったため、これらの審査を簡素化しました。

IEC（2017）によれば、雷保護と接地の調整は、露出設置における通信インフラの信頼性の中核です。そのため、ブカレストの各タワーパッケージには、詳細エンジニアリングの初期段階から、後工程の付属品として扱うのではなく、接地システムおよび避雷ロッドを組み込みました。航空障害灯も、障害物表示（閉塞物マーキング）の要件に合わせるために統合されました。

2. 工場製作およびガルバニジング

SOLAR TODOは、タワーを溶融亜鉛めっきQ345鋼のセクション式テーパー形状モノポールとして製造しました。30-45日の製造期間には、巻き取り（ロール成形）、溶接、フランジ準備、ドリル加工、ガルバニジング、出荷前の品質確認が含まれました。54基すべてを同一の高さおよび主要な荷重包絡（ローディングエンベロープ）に標準化したことで、製造の一貫性が向上し、エンジニアリングのばらつきが低減されました。

IEEEは、「接地およびボンディングは、電気通信サイト保護における不可欠な要素である」と述べています。この原則は、稼働率（アップタイム）と設備保護がサービス継続性に直結する都市ネットワークにおいて、特に重要です。したがってSOLAR TODOは、プロジェクト仕様に合わせて、各タワーに統合された接地および雷保護パッケージを納入しました。

3. CKD出荷と都市物流

タワーはCKD形式で出荷され、物流量を60-70%削減しました。これにより、港湾での取り扱い、内陸輸送（トラック輸送）、およびスペースが限られる都市サイトでの一時的な仮置きにおいて、実務上の利点が得られました。セクション輸送は、ブカレストの道路網を通じて大型の完全組立構造物を移動させる際の運用負担も軽減しました。

IEA（2023）によれば、サプライチェーンの効率と標準化された部材は、インフラ納入の性能においてますます重要になっています。本プロジェクトでは、CKD方式が段階的なサイト解放（フェーズドリリース）を支え、土木チームと建方（エレクション）クルーが並行して作業できるようにしました。これにより、基礎完了から鋼材設置までの待機時間（アイドルタイム）が短縮されました。

4. 土木工事および建方

各サイトでは、45mモノポールおよび指定アンテナ荷重に合わせてサイズ決定されたコンクリート_pier基礎を使用しました。アンカー設置後、硬化確認を行ったうえで、クルーはボルト接続のフランジによりモノポール各セクションを建て起こしました。その後、登はんはしご、安全ケージ、ケーブルラック、アンテナプラットフォーム、警報灯、避雷ロッド、接地システムを標準の完了パッケージの一部として設置しました。

ITUは、「インフラ共有と標準化された展開モデルは、ブロードバンド拡大を加速し得る」と述べています。本プロジェクトは専用のタワー資産に焦点を当てていましたが、同じロジックが構造の標準化にも適用されました。54サイトで1つの繰り返し可能な45mモノポール構成を用いることで、教育、検査、保守計画、ならびに予備品（スペアパーツ）の管理が簡素化されました。

性能・結果

ブカレストの展開では、各サイトに6枚パネルアンテナと2基のマイクロ波ディッシュを備えた、標準化された45mモノポール54基を納入し、サイトの準備性、展開の再現性、ならびにネットワーク拡張における都市部での適合性を向上させました。

運用者の交通量の数値は開示されていませんが、タワーレベルでの工学的な成果は明確です。第一に、モノポール形式は、より広い設置面積を要する構造代替案と比べてサイトの設置面積を削減しました。これはブカレストの制約のある都市部区画において価値があります。第二に、45mの高さは、より複雑なタワー類型へ移行することなく、意図したセクターアンテナとマイクロ波ディッシュの組み合わせを支えました。

世界銀行（2023）によれば、信頼性の高いデジタル・インフラは、都市経済におけるビジネス生産性とサービスアクセスを支えます。欧州委員会（2024）によれば、EUの都市における高容量ネットワークの展開は、効率的なパッシブ・インフラのロールアウトに依存しています。実務的には、これら54基のタワーは、無線機器の設置、将来の入居（テナント）対応、ならびに保守の標準化に向けた、スケーラブルなパッシブ層を構築しました。

物流および製造の結果も重要でした。CKD出荷により輸送体積を60-70%削減し、54基すべての出荷効率が向上しました。30-45日の標準化された製造リードタイムにより、スケジューリングが予測可能になりました。一方で、付属品パッケージの一貫性により、サイトレベルでの調達における分断（調達の細分化）が抑えられました。

構造面では、各タワーは45mのテーパー形状モノポール形式で、溶融亜鉛めっきQ345鋼の容量として約23tを提供しました。タワーは、風荷重クラス1、40m/s、係数1の条件で、低腐食環境を想定し、TIA-222-HおよびGB/T 50233に基づいて設計されました。これにより、本ブカレスト案件は、エンジニアリング審査、設置管理、長期の資産管理における明確な適合根拠を得ました。

比較表

ブカレスト案件は、45m鋼製モノポールを採用しました。これは、コンパクトな設置面積、6パネル＋2ディッシュの荷重、そして54サイト展開の効率のバランスが、より大きな設置面積を要する代替案よりも優れていたためです。

指標	ブカレスト展開ソリューション	代替：より広い設置面積のタワーアプローチ
構造形式	45mテーパー形状鋼製モノポール	非モノポールの広い設置面積構造
展開数量	54基	案件依存
高さ	45m	同等の高さは可能
材料	溶融亜鉛めっきQ345鋼	種類は変動
1基あたり重量	約23t	ジオメトリにより変動
アンテナ荷重	6 × パネルアンテナ + 2 × マイクロ波ディッシュ	種類は変動
プラットフォーム	2基のアンテナプラットフォーム	種類は変動
風設計	クラス1、40m/s、係数1	案件依存
基礎	コンクリート_pier	案件依存
出荷形態	CKD	モジュール性が低い場合、物流効率が低いことが多い
物流上の効果	60-70%体積削減	通常、モジュール性による効果が低い
製造リードタイム	30-45日	カスタマイズにより変動
都市サイト適合性	コンパクトな区画に強い	制約のあるサイトでは難しいことが多い
規格	TIA-222-H / GB/T 50233	案件依存

価格・見積

SOLAR TODOは、本製品ラインに対して3つの価格ティアを提供します：FOB Supply（設備は中国工場渡し、ex-works）、CIF Delivered（海上運賃および保険を含む）、およびEPC Turnkey（完全に設置・試運転まで実施し、1年保証付き）。大規模展開向けにはボリュームディスカウントが利用可能です。即時の概算についてはオンラインでシステムを設定するか、または当社エンジニアリングチームの[email protected]宛にカスタム見積を依頼してください。

よくある質問

本ブカレスト案件では、45mの亜鉛めっき鋼製モノポール54基を使用しました。以下のFAQは、仕様、スケジュール、保守、比較、保証、見積の範囲に関する最も一般的な質問に回答します。

Q1: ブカレスト(ルーマニア)で実際に展開した内容は何ですか？
ブカレストでは合計54基のTelecom Towerを展開しました。各基は、溶融亜鉛めっきQ345鋼で製作した45mテーパー形状の鋼製モノポールで、6枚パネルアンテナおよび2基のマイクロ波ディッシュに対応する構成です。各サイトにはさらに、2基のアンテナプラットフォーム、登はんはしご、ケーブルラック、安全ケージ、避雷ロッド、接地システム、航空障害灯が含まれていました。

Q2: なぜ他のタワー形式ではなくモノポールが選ばれたのですか？
モノポール形式は、高密度の都市部展開においてよりコンパクトな設置面積を提供できるため選定されました。ブカレストでは、道路、建物、ユーティリティ回廊に近い制約のある区画であることが重要になります。45mテーパー形状の鋼製モノポールは、より広い設置面積を要する代替案と比べて、必要なアンテナ荷重を支えつつ、物流、建方、視覚的な統合を簡素化します。

Q3: 構造設計を規定した規格は何ですか？
展開したタワーはTIA-222-HおよびGB/T 50233に基づいて設計されました。本プロジェクト仕様では、風荷重クラス1を40m/s、係数1としており、腐食ゾーンは低に分類されています。これらの規格は、構造審査のための工学的根拠、製作の管理、設置手順、ならびに長期の保守計画の基盤を提供しました。

Q4: 製造と納入にはどれくらいの期間がかかりましたか？
ブカレストのTelecom Towerパッケージに指定された製造リードタイムは30-45日です。タワーはCKD形式で出荷されたため、完全組立構造物の場合よりも輸送計画の柔軟性が高くなりました。54基の展開では、これにより段階的なサイト納入が可能となり、製造、土木工事、建方チーム間の調整がより円滑になりました。

Q5: プロジェクトで使用した基礎形式は何ですか？
本プロジェクトでは、すべての54サイトでコンクリート_pier基礎を使用しました。この基礎方式は、複数の都市サイトにわたって繰り返し可能な施工に適しており、フランジ付きモノポールのベース接続およびアンカーシステムとも相性が良好です。最終的な基礎寸法は地盤条件および荷重確認により異なりますが、プロジェクト全体で指定された基礎カテゴリはコンクリート_pierです。

Q6: 45m鋼製モノポールにはどれくらいの保守が必要ですか？
保守は通常、定期的な目視検査、ボルトのトルク確認、腐食のモニタリング、接地の連続性確認、登はんはしごおよび安全ケージの点検、ならびに付属品の確認に重点が置かれます。これらのタワーは、腐食ゾーンが低い環境で溶融亜鉛めっきQ345鋼を使用しているため、日常的な保守は容易です。54基の同一ユニットを標準化していることも、予備品、検査フォーム、ならびに技術者の教育を簡素化します。

Q7: この種のタワーは運用者のROIや回収期間を改善しますか？
パッシブ・インフラのROIは、入居状況、リース構造、ネットワーク利用率、ならびにサイト取得コストに依存するため、普遍的な回収（ペイバック）数値を前提としてはなりません。ただしブカレスト案件では、標準化された45m設計、CKD出荷による60-70%の体積削減、繰り返し可能な基礎、そして展開の合理化や将来のアップグレードに対応できるマルチアンテナの都市部展開との適合性により、ROIを支援しています。

Q8: SOLAR TODOのEPCまたは見積の範囲には何が含まれますか？
SOLAR TODOは、プロジェクトのニーズに応じて、供給のみ、納品まで含む、またはターンキーの範囲を見積可能です。本製品ラインの見積オプションには、FOB Supply、CIF Delivered、EPC Turnkeyが含まれます。範囲は、モノポールの鋼構造、付属品、物流、設置、ならびに試運転（コミッショニング）をカバーできます。購入者はコンフィギュレータを利用するか、SOLAR TODOの問い合わせチャネルを通じてサイト情報を送付できます。

Q9: このTelecom Tower製品ラインで利用可能な保証は何ですか？
本製品ラインの価格セクションでは、EPC Turnkeyに1年保証が含まれることが明記されています。保証の範囲は、供給モデル、設置責任、ならびに現地のプロジェクト条件に依存するため、最終契約で必ず確認する必要があります。SOLAR TODOは通常、保証書類を納品範囲および検査引き渡し記録に合わせて整合させています。

Q10: 45mのCKDモノポールタワーの設置はどれくらい難しいですか？
土木工事、揚重計画、ならびにセクエンシング（セクション順序）が正しく準備されていれば、設置は対応可能です。CKDのセクション形式は、アクセスが厳しくなり得るブカレストのような都市では、輸送および仮置き（ステージング）を支援します。建方は通常、基礎の準備完了からフランジ組立、付属品の設置、接地の完了、そして通信設備の統合前の最終検査へと進みます。

参考文献

1. World Bank（2023）：デジタル開発および接続性インフラは、都市の経済的生産性とサービスアクセスを可能にする中核的な要因です。
2. European Commission（2024）：EUの接続性政策は、高容量ブロードバンドおよび先進的なモバイル・インフラの展開を引き続き優先しています。
3. ITU（2023）：モバイルネットワークの拡張は、高密度で信頼性の高いパッシブ・インフラと、標準化された展開モデルに依存しています。
4. IEC（2017）：IEC 62305シリーズは、通信タワーの接地および保護システムに関連する雷保護の原則を定義しています。
5. IEEE（2022）：電気通信サイトの接地およびボンディングに関するガイダンスは、保護、稼働率、設備の安全性を重視しています。
6. IEA（2023）：インフラ納入の性能は、サプライチェーンの効率と標準化された設備展開にますます依存しています。
7. TIA（2017）：TIA-222-Hは、アンテナ支持構造およびアンテナのための構造規格を提供します。

展開した設備

• 54 × 45m テーパー形状鋼製モノポール Telecom Tower
• 溶融亜鉛めっきQ345鋼製構造
• 構造質量500kg/mに基づく1基あたり約23t
• 風荷重クラス1設計：40m/s、係数1、TIA-222-H
• 腐食ゾーン：低
• アンテナ荷重：6 × パネルアンテナ + 2 × マイクロ波ディッシュ
• 基礎形式：コンクリート_pier
• 1基あたり2 × アンテナプラットフォーム
• 登はんはしご
• ケーブルラック
• 航空障害灯
• 接地システム
• 避雷ロッド
• 安全ケージ
• 60-70%体積削減を伴うCKD出荷構成
