Kampala低圧フィーダー高密度化：0.4kVコミュニティ配電向け送電塔構成

Kampala向けに、約11kmの0.4kV LVコミュニティ配電へ適用する369本、12m亜鉛めっき鋼管柱パッケージを解説するガイド。

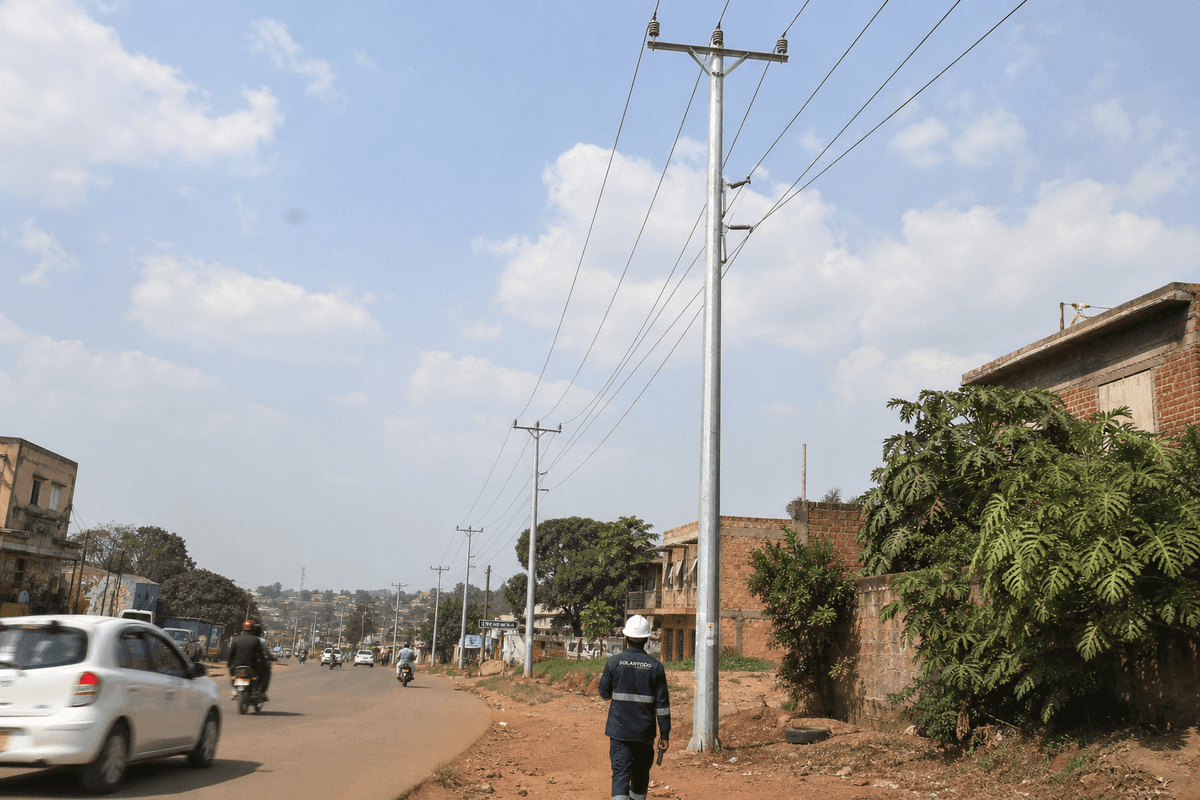

Kampala低圧フィーダー高密度化：0.4kVコミュニティ配電向け送電塔構成

Kampala低圧フィーダー高密度化：0.4kVコミュニティ配電向け送電塔構成

概要

Kampalaの都市人口1.875 million人、年間降雨量46-inch、Ugandaの0.4kV LVサービスクラスを踏まえると、約369本の亜鉛めっき12m鋼管柱は、11kmのコミュニティ配電フィーダーに実用的な構成です。

重要ポイント

Kampalaの0.4kVコミュニティ配電プロファイルでは、推奨されるSOLARTODO Power Transmission Towerパッケージは、369本、12m高さ、30m径間を使用します。

  • 一般的な369本構成では、12mのテーパー付きQ345溶融亜鉛めっき鋼管柱を使用し、約11kmをカバーします。
  • 構成は0.4kV低圧、単回線で、相間隔0.4m、最低地上高4.5mです。
  • 各柱の重量は約2tで、35kVまたは132kV回廊ではなくコミュニティ配電に適した200kg/m構造クラスに基づきます。
  • ACSR 50導体を推奨し、導体質量は200kg/km、最大張力は16kNです。
  • Kampalaの気候では、年間平均降水量が約46.11 inches、April平均が6.15 inchesであるため、防食を考慮したディテールが必要です。
  • ERAによると、Ugandaの送電ネットワークはend-2025までに5,383kmに達しましたが、LV補完は別個のラストマイル設計課題です。
  • SOLARTODOは、これを35kV、132kV、または220kV送電塔プロジェクトではなく、低圧の農村・コミュニティ配電パッケージとして位置付けるべきです。

Kampalaの市場背景

Kampalaの配電課題は都市成長だけではありません。高密度で湿潤、丘陵の多い地区を、コンパクトな0.4kV資産で接続する必要があります。

Kampalaは、Lake Victoria近くの内陸高地の首都で、緯度はおよそ0.35、経度は32.58です。Uganda Bureau of Statisticsの暫定2024国勢調査データを用いたUNdataによると、Kampala市域の人口は2024年に1,875,834人でした。KCCAもKampalaを5つの行政区から成る首都と説明しており、昼間利用者は約4 million人、事業所は140,000以上あります。このため、フィーダーの信頼性と街路レベルでのアクセスは、診療所、市場、作業場、インフォーマル小売にとって重要です。

気候は鋼管柱のディテールに関係します。2012-2021記録に基づくKampalaのTimeanddate気候平均によると、同市の平均は73°F、湿度79%、年間降水量46.11 inchesで、Aprilは6.15 inchesに達します。Kampalaは沿岸の塩害都市ではありませんが、頻繁な雨、ラテライト質土壌、道路からの跳ね水、排水ストレスにより、溶融亜鉛めっき、密閉された柱セクション、適切な接地、滞水レベルより上に設けるコンクリート基礎カラーの価値が高まります。

Ugandaの電力セクターの文脈も、ラストマイル配電要件を示しています。International Energy Agency (2023)によると、2022年にUganda人口の約20%が全国送電網から電力アクセスを得ており、さらに10%がソーラーホームシステムで供給されていました。IEAは「2040年までの電力ユニバーサルアクセスとクリーンクッキング50%アクセス」と述べています。Kampalaでは、この政策目標は過大な220kV鋼構造物ではなく、都市周縁道路とコミュニティ施設周辺のより高密度なLVフィーダーを意味します。

現地の電圧および機関の文脈も重要です。UgandaのElectricity Regulatory Authorityは、発電、送電、配電、販売、輸出、輸入を規制しており、415Vまで、33kV、132kV未満の工事を含む設置許可カテゴリーを公表しています。ERAはまた、Ugandaの送電ネットワークがend-2025までに5,383kmに達し、その内訳として132kV線3,740km、220kV線1,002kmを含むと報告しています。したがってKampalaのコミュニティフィーダーは、まず0.4kV LVとして仕様化し、その後12m柱クラスへサイズダウンすべきです。

推奨技術構成

約11kmのKampala 0.4kVフィーダーには、より重い10-35kV構造物ではなく、369本のSOLARTODO 12m鋼管柱を使用すべきです。

このプロファイルにおける一般的な369本構成は、ラチスタワー、木柱、FRP柱、コンクリート柱ではなく、テーパー付き鋼管単柱で構成されます。選定電圧クラスは0.4kV低圧配電であるため、12-18m柱および1-3t/柱が一般的な10-35kV配電範囲より意図的に小さくしています。プロジェクト固有のクラスは、径間が30mのみで導体がACSR 240またはACSR 400ではなくACSR 50であるため、12m構造と整合します。

推奨されるSOLARTODO構成は、369 units x 12mテーパー付き鋼管柱、Q345溶融亜鉛めっき鋼、約2t/柱、単回線、相間隔0.4m、地上高4.5m、ACSR 50導体です。導体質量は200kg/km、最大張力は16kNです。がいし長は0.1mで、付属品には昇降ペグ、腕金、接地、がいしピンが含まれます。

この構成はKampalaの地形と物流に適合します。Nakasero、Old Kampala、市場アクセス道路周辺の高密度な旧市街では、扱いやすい荷姿で配送でき、ラチスタワーに必要な仮置き面積なしで組み立てられるフランジボルト式セクションが有利です。また、市内の丘陵と排水路は、アンカーケージ付きの個別コンクリート基礎に適しており、基礎天端を小規模な冠水や道路流出水より上に設定できます。

技術仕様

SOLARTODOのKampala向け推奨は、0.4kV、12m、2t/柱のLV鋼管構成で、30m径間と25m/s風設計を備えます。

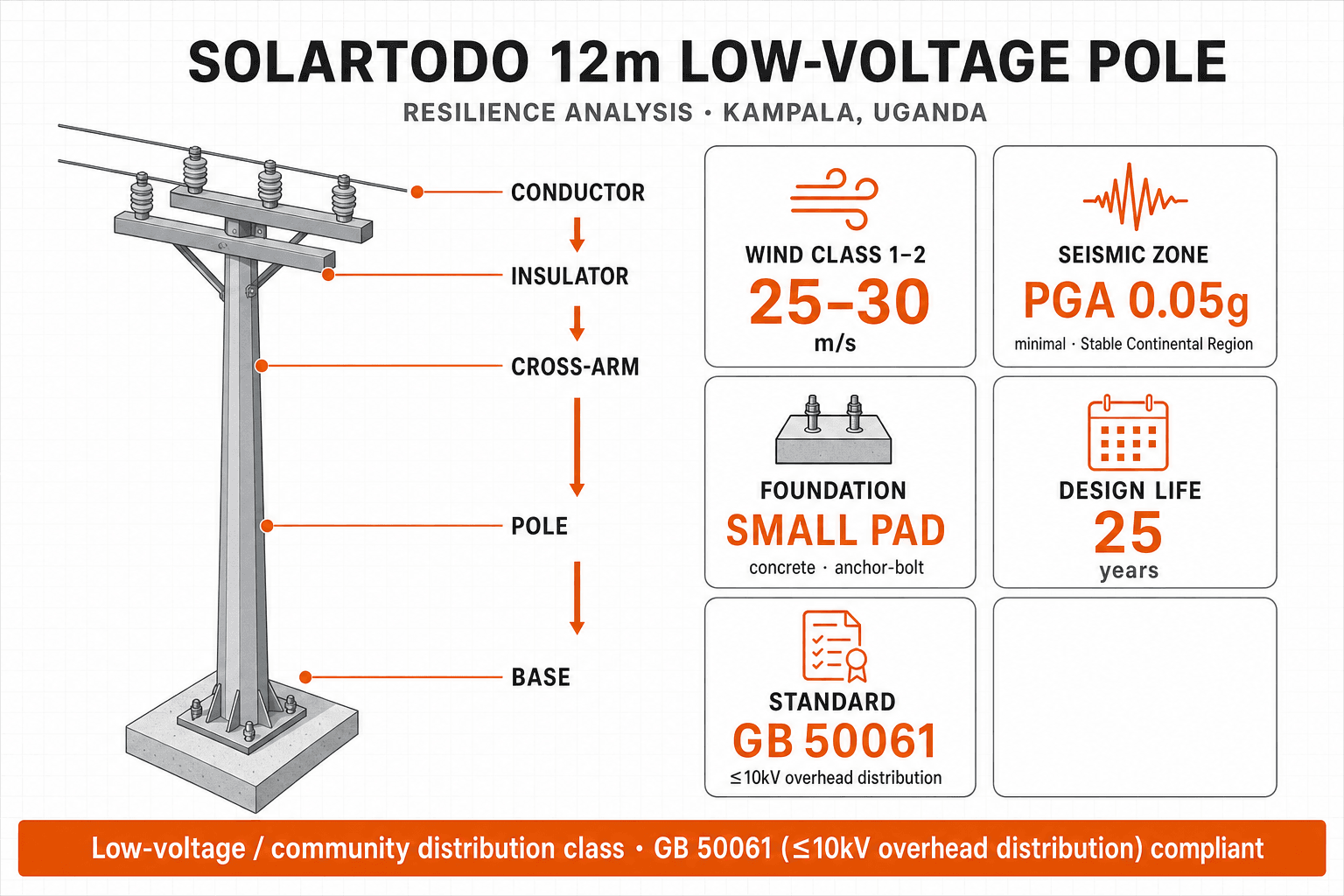

送電塔 - 構造レジリエンス

  • 製品：SOLARTODO Power Transmission Tower。LV配電向け鋼管送電柱として構成。
  • 形式：テーパー付き円形または十二角形鋼製単柱。ラチス、FRP、木、コンクリートではありません。
  • 数量：11km線路プロファイルで約369本。
  • 電圧クラス：0.4kV低圧配電、単回線。
  • 柱高：12m。
  • 柱重量：200kg/mに基づき約2t/柱。
  • 鋼材グレードおよび被覆：溶融亜鉛めっきQ345鋼。
  • 相間隔：0.4m。
  • 最低地上高：4.5m。
  • 導体：ACSR 50、200kg/km、最大張力16kN。
  • がいし：0.1m長、がいしピン付き。
  • 径間：30m、総線路長は約11km。
  • 風クラス：Class 1、25m/s。
  • 基礎：アンカーケージ付きコンクリート基礎。
  • 付属品：昇降ペグ、腕金、接地システム、がいしピン、接続金物。
  • 設計寿命：25 years。
  • 規格根拠：10kVまでの架空配電線向けGB 50061、および短絡電流の機械的影響向けIEC 60865。

電圧規律の観点では、エンジニアリング順序は、まず電圧、次に高さ、重量、径間、基礎です。35kV線は12-18mおよび1-3t/柱の範囲に留めるべきであり、220kV線は35-55mおよび15-35t/柱へ移行します。本Kampala記事では、35kV 40m柱または220kV 15m柱は推奨しません。これらの組み合わせはエンジニアリング上の不整合となるためです。

実装アプローチ

一般的なKampala展開は、調査、調達、CKD輸送、基礎工事、電気試運転の5段階で計画できます。

第1段階はルート確認です。エンジニアは、道路用地境界、引込線位置、市場アクセス道路、排水横断、既存ユーティリティの離隔を確認します。Kampalaの5行政区構造を踏まえ、許認可と交通アクセス時間帯は、自治体およびユーティリティ関係者と早期に調整すべきです。

第2段階は技術提出と調達です。SOLARTODOは、柱図面、亜鉛めっき要件、アンカーケージ詳細、腕金配置、導体スケジュール、CKDまたはセクション輸送向け梱包リストを準備します。ERA (2026)によると、Ugandaの電力セクターには規制対象の設置許可が含まれるため、現地設置チームは通電前に電圧および許可クラスと整合させる必要があります。

第3段階は基礎施工です。12m LV鋼管柱では、コンクリート基礎を25m/s風および導体張力による転倒に抵抗できるよう設定する必要があります。冠水しやすい低地や排水路に隣接する道路では、基礎台座を高くし、接地導体を機械的損傷から保護すべきです。

第4段階は建柱と架線です。フランジ式セクションは、大型ラチス構造と比べて取り扱いの複雑さを軽減します。柱の芯出し後、作業員は4.5m離隔要件を維持しながら、腕金、がいしピン、接地、ACSR 50導体、サービス対応金物を取り付けます。

最終段階は試運転です。試験には、目視検査、ボルトトルク確認、接地導通、導体弛度確認、相間隔確認、引き渡し文書が含まれるべきです。SOLARTODOは、Power Transmission Tower製品ページを通じたエンジニアリングレビュー、およびお問い合わせを通じたプロジェクト固有図面を支援できます。

期待性能とROI

11kmの0.4kV Kampalaフィーダーでは、期待価値は25-year資産寿命、柱交換頻度の低減、より迅速なLV補完から生まれます。

本市場分析は、Kampalaで完了済みのプロジェクトや測定済みのプロジェクト削減効果を主張するものではありません。代わりに、ROIロジックはライフサイクルに基づきます。亜鉛めっきQ345鋼、コンクリート基礎、ボルト式セクション建柱により、湿潤な都市周縁環境における未処理木材と比べて、継続的な交換リスクを低減します。25-year設計寿命は、capexを複数の予算サイクルにわたり正当化する必要がある自治体およびユーティリティ調達を支えます。

World Bank (2023)によると、UgandaのEnergy for Rural Transformation事業は、配電網延伸、高密度化、エネルギーサービスを通じて、March 2023までにほぼ8.8 million人に直接便益をもたらしました。World Bankは「FY18からFY23にかけて、AFEで25 million人が新規または改善された電力アクセスを獲得した」と述べています。Kampalaにおけるこの機会は、長距離送電よりも、市場、学校、診療所、作業場、道路沿い集落向けの反復可能なLVフィーダー構築にあります。

投資回収については、現実的なB2B指標は発電収入ではなく、手戻り回避です。369本の鋼製パッケージは、すべての柱が同じ12mクラス、ACSR 50張力基準、0.1mがいしクラス、接地パッケージを使用するため、交換サイクルを減らし、予備品を標準化し、点検を簡素化できます。EPCチームは、停電ペナルティの回避、緊急交換の削減、土木手戻りの低減、10-25 yearsにわたる顧客接続収入を用いてROIをモデル化すべきです。

比較表

0.4kV Kampala推奨は12m柱と30m径間を使用しますが、35kV、110kV、220kV回廊では異なるクラスが必要です。

用途クラス電圧標準高さ重量クラス径間標準密度Kampala適合性
推奨LVコミュニティフィーダー0.4kV12m~2t/柱30m~33 poles/km11kmコミュニティ配電に最適
配電回廊10-35kV12-18m1-3t/柱80-150m8-12 poles/kmMVフィーダーには適切だが、本LV要件には不適
副送電66-110kV18-30m5-15t/柱200-300m4-5 poles/km0.4kVコミュニティ補完には過大
HV送電220kV35-55m15-35t/柱350-450m2-3 poles/km系統回廊向けに限定
UHV送電500kV50-70m35-55t/柱400-500m2 poles/kmKampala LV配電には該当しない

価格と見積

SOLARTODOは3階層で見積を構成しているため、Kampalaの購入者は単価前提なしでFOB供給、CIF納入、EPCターンキー範囲を比較できます。

SOLARTODOは、この製品ラインについて3つの価格階層を提供しています。FOB Supply（中国工場渡しの機器）、CIF Delivered（海上輸送と保険を含む）、EPC Turnkey（完全設置、試運転済み、1-year warranty付き）です。大規模展開には数量割引があります。即時概算にはオンラインでシステムを構成するか、当社エンジニアリングチーム [email protected] にカスタム見積を依頼してください。

よくある質問

Kampalaに焦点を当てた以下の10件の回答では、0.4kV技術範囲、設置、保守、見積モデル、保証、ライフサイクル経済性を扱います。

Q1：このKampala構成は送電塔ですか、それとも配電柱ですか？ これは、0.4kV低圧鋼管配電柱として構成されたSOLARTODO Power Transmission Tower製品ラインです。構造は12mテーパー付き鋼製単柱であり、ラチス送電塔ではありません。この違いは重要です。30m径間、ACSR 50導体、2t/柱重量はLVコミュニティ配電のパラメータだからです。

Q2：この0.4kV Kampalaフィーダーで12mが適切な柱高なのはなぜですか？ 指定フィーダーは0.4kVサービス電圧、4.5m地上高、0.4m相間隔、30m径間を使用するため、12m柱が相応です。より高い18-30mまたは35-55m構造物は、導体荷重、離隔、用地形状が大きく異なる66-110kVおよび220kV回廊に属します。

Q3：Kampala技術プロファイルにはどの導体が推奨されますか？ プロジェクト固有の導体は、質量200kg/km、最大張力16kNのACSR 50です。大型電力回廊で使用されるACSR-120、ACSR-240、ACSR-400オプションより軽量です。これは、コンパクトなルーティングと扱いやすい建柱荷重が重要な短径間0.4kVコミュニティフィーダーに適合します。

Q4：一般的な369本展開にはどのくらいの期間がかかりますか？ 現実的な工程は、許認可、用地通行権アクセス、基礎養生、通関、作業員の確保状況によって異なります。計画上、EPCチームは作業を調査、図面、調達、輸送、土木工事、建柱、架線、試運転に分けるべきです。30m径間と12m柱クラスは、基礎班と建柱班の並行作業を支援します。

Q5：Kampalaの湿潤な内陸気候ではどのような保守が必要ですか？ 保守は、亜鉛めっき状態、ボルトの締付、基礎ひび割れ、接地導通、導体弛度、がいし汚損に重点を置くべきです。Kampalaは内陸にあるため、塩害腐食は主要課題ではありません。降雨、道路からの跳ね水、排水越流、植生の成長、高密度街路での機械的衝撃の方が、点検上より重要な要因です。

Q6：この用途で鋼は木材やコンクリートと比べてどうですか？ 溶融亜鉛めっきQ345鋼は、一貫した製作、フランジ付きモジュールセクション、予測可能な接地、25-year設計寿命目標を提供します。木材は現地調達しやすい場合がありますが、耐久性と直線性にばらつきがあります。コンクリートは堅牢ですが、狭いKampalaのアクセス道路では輸送と建柱が重くなります。

Q7：SOLARTODOはKampala向けの固定EPC価格を公表していますか？ このガイドから固定価格を前提とすべきではありません。EPC価格は、Incoterms、基礎数量、地盤条件、通関、導体長、設置アクセス、現地労務範囲によって異なります。SOLARTODOは、ルート長、柱スケジュール、納入条件が確認された後、FOB Supply、CIF Delivered、またはEPC Turnkeyを見積できます。

Q8：この製品ラインに適切な保証モデルは何ですか？ 価格モデルには1-year warranty付きのEPC Turnkeyオプションが含まれますが、構造設計寿命の目標は25 yearsです。保証範囲では、製造欠陥、亜鉛めっき欠陥、設置施工品質、第三者損傷、過負荷事象、不可抗力条件を明確に分けるべきです。購入者は通電前の検査チェックポイントを要求すべきです。

Q9：設計レビューでエンジニアが参照すべき規格は何ですか？ プロジェクト固有の規格は、10kVまでの架空配電線向けGB 50061、および短絡電流の機械的影響向けIEC 60865です。Uganda側の適合では、ERA許可要件、ユーティリティ相互接続手順、現地接地慣行、KCCAが課す自治体道路用地条件も考慮すべきです。

Q10：同じ柱を35kVまたは132kV線に使用できますか？ 再設計なしでは使用できません。35kV配電回廊は通常、12-18m柱、1-3t/柱、80-150m径間を使用します。一方、132kV工事は66-110kV副送電ファミリーまたはユーティリティ固有規格に近くなります。このKampalaパッケージは、0.4kV、12m、30m径間のLV配電に固定されています。

参考資料

本ガイドは、Uganda機関、World Bank、IEA、IEC、GB配電線規格を含む7件の公開・技術参考資料を使用しています。

  1. UNdata / Uganda Bureau of Statistics (2024)：Kampala市域の暫定国勢調査人口は1,875,834人と報告。
  2. Kampala Capital City Authority (2020)：Kampala Strategic Plan発表時の説明で、5行政区、約4 million人の昼間利用者、140,000以上の事業所を特定。
  3. Electricity Regulatory Authority Uganda (2026)：送電ネットワーク長はend-2025までに5,383kmに達し、132kVの3,740kmおよび220kVの1,002kmを含む。
  4. Electricity Regulatory Authority Uganda (2025)：設置許可の文脈には、415Vまで、33kV、132kV未満の作業カテゴリーが含まれる。
  5. International Energy Agency (2023)：Ugandaエネルギーレビューは、2022年の全国送電網アクセス約20%と2040年の電力ユニバーサルアクセス目標を報告。
  6. World Bank (2023)：Eastern and Southern Africaエネルギーアクセス成果は、March 2023までにERT活動を通じて8.8 million人のUganda人が便益を受けたと報告。
  7. IEC / GB Standards (2011, current use)：IEC 60865は短絡電流の機械的影響を扱い、GB 50061は10kVまでの架空配電線設計を扱う。

導入機器

  • 369 units x 12mテーパー付き鋼管柱、溶融亜鉛めっきQ345鋼
  • 0.4kV低圧配電単回線構成
  • 柱重量は約2t/柱、200kg/m構造クラス
  • ACSR 50導体、200kg/km、最大張力16kN
  • 0.4m相間隔および4.5m最低地上高
  • 0.1mがいし長、がいしピン付き
  • 30m径間、総線路は約11km
  • Wind class 1、25m/s設計基準
  • アンカーケージ付きコンクリート基礎
  • 付属品：昇降ペグ、腕金、接地、がいしピン
  • 25-year設計寿命
  • 規格根拠：GB 50061およびIEC 60865
