La Paz高地220kV基幹制約：送電鉄塔構成ガイド
概要
La Pazの標高3,625 m、平均気候14.6 °C、急峻な都市盆地には、コンパクトな220kV鋼製モノポールが適しています。一般的な20基、35m、5kmの単回線基幹線では、ACSR 400と21tポールを使用します。
重要ポイント
- La Pazは海抜約3,625 mに位置するため、アクセス道路、クレーン能力、作業員の酸素管理が35mポール建柱に影響します。
- 推奨されるSOLARTODO構成は、220kV単回線向けに約20基の35mテーパー鋼管Power Transmission Towerです。
- 各ポールはQ345溶融亜鉛めっき鋼製で、1基あたり約21tであり、35-55mおよび1基あたり15-35tという220kVサイズクラスに適合します。
- 提案される電気仕様は、ACSR 400、1,520 kg/km、最大導体張力110kN、相間隔6m、碍子連2.5mです。
- 250m径間では、20基で約5kmの回廊となり、La Pazの地形制約により、一般的な220kV範囲である350-450mよりも高密度です。
- Gobierno Autónomo Municipal de La Pazによると、都市圏人口は1.83 million人で、標高は420mから6,438mまで変化します。
- World Bankによると、Boliviaは2014から2019にかけて708kmの配電線を建設または改修しており、継続的な系統延伸需要を示しています。
La Pazの市場背景
La Pazでは、220kV回廊が急峻なAndean地形、高密度の都市アクセス地点、3,600mを超える標高を横断しなければならないため、コンパクトな高電圧支持構造物が必要です。
La Pazは沿岸腐食市場ではありません。内陸のAndean都市であり、標高、温度変化、UV曝露、斜面安定性が主要な設計制約です。Gobierno Autónomo Municipal de La Paz Atlas Metropolitanoによると、自治体は海抜3,625 mに位置し、平均気温は14.6 °Cです。同じ自治体アトラスは、hoyada、すなわち鉢状盆地という特徴的な地形を説明しており、道路回廊や丘陵住宅地の近くに広いラチス鉄塔のフットプリントを配置することを難しくしています。
都市圏の規模は、フィーダー強化だけでなく基幹計画を正当化するのに十分です。Gobierno Autónomo Municipal de La Pazによると、都市圏は7,284 km2を占め、1,831,350人の住民がいます。La Paz自治体自体については、同じ情報源が2012年に約780,000人、226,000世帯、100世帯中99世帯で電力アクセスがあると報告しています。この高い都市接続率により、技術課題は初期アクセスから、信頼性、混雑緩和、変電所相互接続へと移行します。
Boliviaの公共電化の文脈も重要です。World Bank (2020)によると、Boliviaは系統延伸プログラムの下で、2014から2019の間に4,300世帯を接続し、約20,200人にサービスを提供し、708kmの配電線を建設または改修しました。World Bankはまた、自治県政府および自治体が近郊都市部の電化に責任を持ち、配電会社と請負業者が運用・保守体制に参加していることも指摘しています。
配電インターフェースに関する地域ユーティリティの責任は明確です。ENDE Corporaciónによると、DELAPAZはLa Paz県で電力を配電・販売しています。国家高電圧計画では、220kV基幹ポールパッケージを、送電所有者、配電ユーティリティのインターフェース、自治体の道路アクセス許可、ならびに変電所、補機、または現場電源が関係する低電圧設置インターフェース向けのIBNORCA NB 777-1:2024などBolivian電気規格と調整する必要があります。
道路物流が実務上の差別化要因です。自治体のモビリティ当局は、アクセシビリティ、安全性、効率性、持続可能な都市交通を重視しています。一方でLa Pazには旧市街の道路、急勾配、制約のある仮設ヤードもあります。そのため、用地取得を最小化し、基礎フットプリントを縮小し、狭い通行権内でクレーン作業を収める必要があるルートでは、フランジ接続式鋼製モノポールが広基礎のラチス鉄塔より適しています。
推奨技術構成
この規模の一般的なLa Paz 220kV基幹線では、約20基のSOLARTODO鋼製モノポールを使用し、各ポールは高さ35m、約21tとなります。
電圧クラスは、高さと重量の前に選定する必要があります。220kV高電圧送電では、必要な設計範囲は高さ35-55m、1基あたり15-35t、通常は二回線、一般径間350-450m、通常は1kmあたり2-3基です。プロジェクト固有のLa Paz推奨は、35mテーパー鋼管ポールを使用する220kV単回線で、1基あたり約21tであり、適切な220kVの高さ・重量クラス内に収まります。

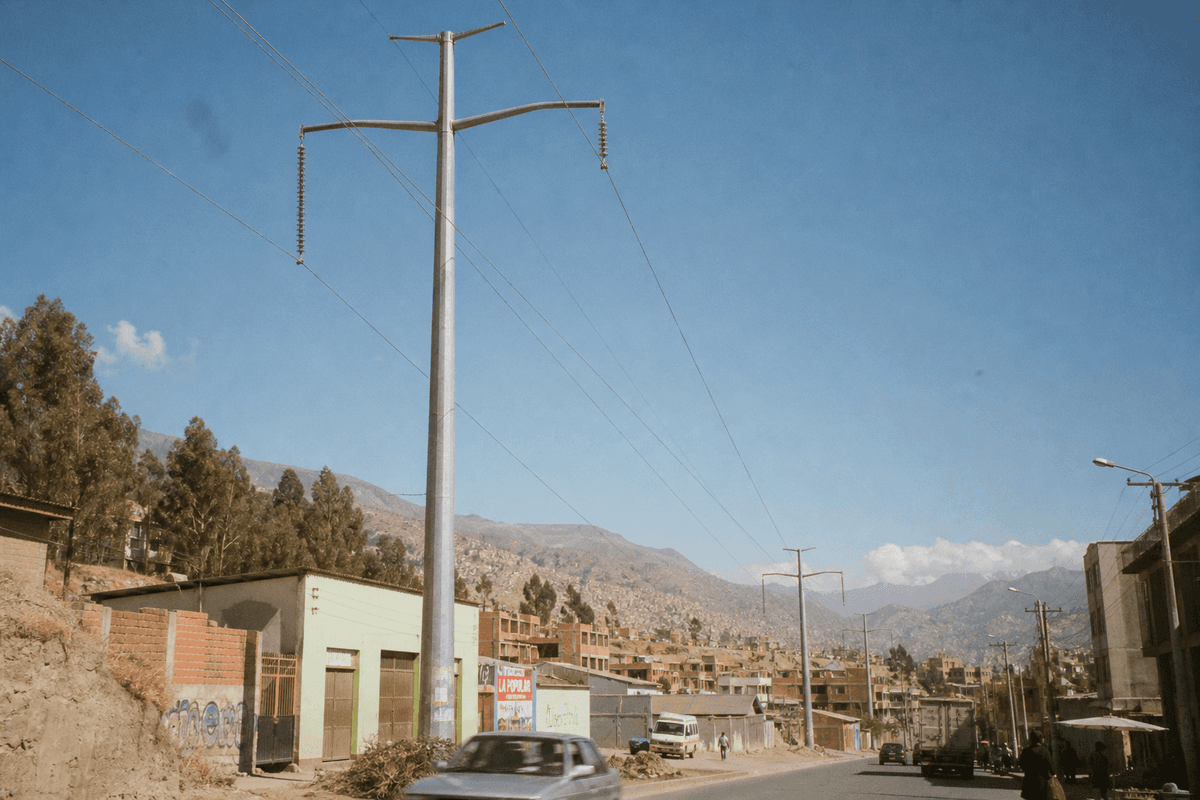

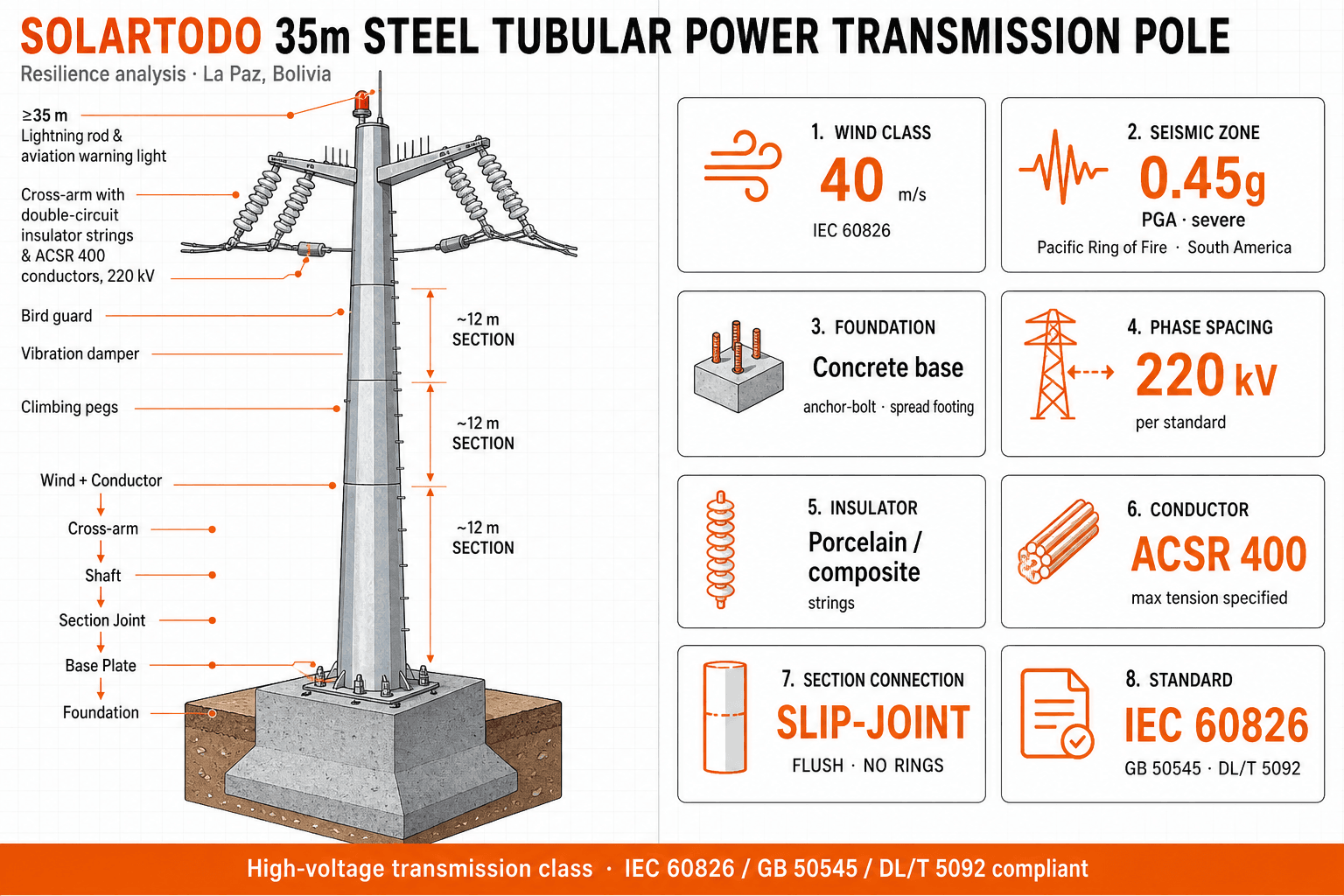

推奨されるSOLARTODO Power Transmission Towerは、ラチス、FRP、木材、コンクリートではありません。溶融亜鉛めっきQ345鋼から製作されたテーパー丸形または十二角形の鋼製モノポールで、輸送と建柱のためにフランジボルト接合セクションで供給されます。クロスアームブラケットが碍子連とACSR導体を支持し、アンカーボルトケージ基礎が転倒荷重を鉄筋コンクリートへ伝達します。
この規模の一般的な20基配置では、平均径間250mで約5kmをカバーします。この径間は一般的な220kV平地範囲より短くなります。La Pazの地形には斜面変化、通行権制約、アクセス道路の屈曲、基礎位置の制限可能性があるためです。このルートプロファイルでは、250mは導体たるみリスクを低減し、離隔管理を簡素化し、高密度の都市部または丘陵地制約を回避した整列を可能にする保守的な技術選択です。
SOLARTODOは、記載構成に対してWind Class 2、30 m/sを推奨し、尾根、谷、崖地の曝露に対する局所的な風速増幅を確認します。IECは「架空線の荷重および強度要件を規定する」と述べており、IEC 60826は45kV以上の線路に適用されます。そのため、GB 50545およびDL/T 5092と併せて、220kV La Paz基幹線に適した設計参照となります。
技術仕様
指定された220kV SOLARTODO Power Transmission Towerパッケージは、ACSR 400導体と250m径間を備えた35m、21tのQ345亜鉛めっきモノポールを使用します。
- 製品: SOLARTODO Power Transmission Tower、高電圧送電基幹クラス。
- 形式: テーパー丸形または十二角形の鋼管モノポール。ラチス、FRP、木材、コンクリートではありません。
- 電圧クラス: 220kV単回線。高さと重量の前に選定。
- 数量プロファイル: 一般的な5km La Paz回廊向けに約20基。
- ポール高さと質量: 高さ35m、1基あたり約21t、600 kg/mに相当。
- 材料: 溶融亜鉛めっきQ345鋼。荷重ケースで必要な場合、高強度ゾーン向けにQ420を評価可能。
- 導体: ACSR 400、約1,520 kg/km、最大張力110kN。
- 電気的ジオメトリ: 相間隔6m、地上高7m、碍子長2.5m。
- 径間: 平均径間250m。地形制約のあるルーティング向けに選定。
- 基礎: アンカーボルトケージ付き鉄筋コンクリート基礎。
- 付属品: 昇降ステップ、クロスアーム、接地、鳥害ガード、振動ダンパー、線路金具。
- 風クラス: Class 2、記載パッケージの基本設計風速30 m/s。
- 設計寿命: 点検、亜鉛めっき保守、金具交換計画を前提に30年。
- 規格根拠: 架空線設計基準としてIEC 60826、GB 50545、DL/T 5092。
IEC (2017)によると、IEC 60826は45kV以上の架空線に対して、信頼性に基づく荷重および強度要件を提供します。ChinaのGB 50545-2010一覧によると、この規範は110kVから750kVの架空送電線設計を対象とします。La Pazでは、これらの参照に加えて、現地の地盤調査、Bolivian許認可要件、プロジェクト固有の導体たるみ・張力計算を補完する必要があります。
電圧対ポールクラスの確認
220kV La Paz基幹線は35-55mおよび15-35tの範囲に収まる必要があるため、35m、21tポールは適切なサイズです。
| 電圧クラス | 正しい高さ範囲 | 正しい重量範囲 | 一般的な径間 | La Paz推奨適合性 |
|---|---|---|---|---|
| 10-35kV配電 | 12-18m | 1-3t/pole | 80-150m | 非選定。220kV基幹線には小さすぎる |
| 66-110kV準送電 | 18-30m | 5-15t/pole | 200-300m | 非選定。高さが220kV要件を下回る |
| 220kV HV送電 | 35-55m | 15-35t/pole | 350-450m | 選定: 35m、21t、250m制約径間 |
| 500kV UHV | 50-70m | 35-55t/pole | 400-500m | 非選定。この回廊には過剰仕様 |
実装アプローチ
La Pazの設置計画では、許認可、地盤確認、CKD物流、アンカーケージ、ポール建柱、架線、試運転を4-7か月にわたり順序立てて実施する必要があります。
第1段階はルート検証です。測量チームは、地形、道路アクセス、既存配電資産、交通規制、変電所インターフェースに照らしてポール座標を確認します。La Pazでは、短い水平距離でも大きな標高差、擁壁、排水路、不安定斜面が関係する可能性があるため、このステップは特に重要です。
第2段階は設計検証と調達です。220kVクラスにより35mの高さと21tのポール質量が決まり、その後、導体張力、碍子長、地上高、風荷重を確認します。SOLARTODOは鋼製ポールパッケージをフランジ接合セクションで供給できるため、単一ピースポールや大型ラチスパネル束よりも、長尺部材を制約のある道路で移動しやすくなります。
第3段階は土木工事です。基礎班は、地耐力、斜面排水、施工アクセスを確認した後、アンカーボルトケージ付き鉄筋コンクリート基礎を施工します。35mポールではフランジ不一致や鉛直誤差に対する許容が小さいため、アンカーテンプレートは厳密に管理する必要があります。
第4段階は建柱および電気工事です。作業班は各セクションを吊り上げ、フランジボルトをトルク締めし、クロスアームを取り付け、接地を施工し、鳥害ガードと振動ダンパーを設置したうえで、ACSR 400導体を管理張力下で架線します。最終試運転には、接地抵抗確認、離隔確認、ボルトトルク記録、導体たるみ確認、絶縁点検、資産所有者向けの竣工図書が含まれます。
期待性能とROI
期待される効果は、ラチス代替案よりも用地取得が少なく、基礎数が少なく、都市部での建柱が速い30年設計の220kV基幹資産です。
IEAは「Grids are emerging as a bottleneck」と述べており、2026年の電力分析では、系統容量制約を混雑および供給・需要の接続遅延と関連付けています。La Pazにおけるコンパクトな220kVポール回廊の価値は、単なるエネルギー通過量ではありません。高価値または不安定な土地に広い鉄塔パッドを必要とせず、制約のある都市系統を補強できる点にあります。
ROIは、固定的な回収期間の主張としてではなく、回避される混雑、通行権コストの低減、強制停電の減少、土木複雑性の低下として評価すべきです。30年の設計寿命により、亜鉛めっき、基礎、導体金具のコストを複数の規制計画サイクルにわたって配分できます。ラチス鉄塔と比較すると、モノポールは通常、基礎フットプリントを縮小し、アクセス管理を簡素化します。これはLa Pazの急峻な都市盆地では重要になり得ます。
World Bank (2026)によると、Bolivianの10人中7人が都市部に住んでおり、La Pazは土地不足、極端な地形、不安定斜面、到達困難な地区における基本サービスへの限られたアクセスに直面しています。この公共的文脈は、特に新設または増強回廊が道路、丘陵住宅地、自治体のモビリティルートと関係する場合、系統補強のためのコンパクトな送電構造物を支持します。
成果と影響
適切に構成された20基、5kmの220kVモノポール回廊は、基礎数を約4 poles/kmに抑えながら基幹容量を改善します。
想定される技術的影響は、変電所間または都市縁辺回廊間の高電圧送電能力の向上です。地上高7mおよびACSR 400導体容量により、地域配電フィーダーではなく基幹線を支えます。これは市場分析であるため、これらは推奨構成に対する期待成果であり、完了済みのSOLARTODO導入からの主張ではありません。
運用面の影響は、広幅のラチス構造と比較した点検アクセスの簡素化、視覚的負担および土地利用負担の低減です。昇降ステップ、接地、振動ダンパー、鳥害ガードにより、保守性と資産保護が向上します。La Pazにとってより大きな利点は構成上の規律です。220kVには35m、21tのポールを適用し、35kV配電は12-18m、1-3tクラスに留めます。
比較表
La Pazの推奨は、35m、21tユニットがラチス鉄塔より小さいフットプリントで220kV用途に適合するため、鋼管モノポールを優先します。
| 選択肢 | 電圧適合性 | La Paz地形でのフットプリント | 物流 | 推奨用途 |
|---|---|---|---|---|
| SOLARTODO 35m鋼管モノポール | 220kV、15-35tクラス | コンパクトなアンカーケージ基礎 | フランジ接合セクションが制約道路での配送を支援 | 5km都市縁辺基幹線に推奨 |
| ラチス鋼製鉄塔 | 220kV対応可能 | より大きな基礎と広い組立エリア | 多数の部材と長い現場組立 | 広い通行権を持つ開けた農村回廊 |
| コンクリートポール | 一般に低電圧配電向け | 急峻な道路で重く脆い取り扱い | 35m 220kV基幹線には困難 | このパッケージには非推奨 |
| 35kV配電ポール | 10-35kVのみ | 小さいフットプリント | 12-18m、1-3tクラス | 220kV基幹線には誤った電圧クラス |
価格と見積
SOLARTODOは220kV La Pazプロジェクト向けに3つの見積モードをサポートしますが、最終価格は鋼材質量、出荷条件、基礎、EPC範囲によって異なります。
SOLARTODOは、このproduct_line向けに3つの価格階層を提供します: FOB Supply（China工場渡し機器）、CIF Delivered（海上輸送と保険を含む）、EPC Turnkey（完全据付、試運転済み、1-year保証付き）。大規模導入には数量割引が利用可能です。即時概算にはオンラインでシステムを構成するか、[email protected]の当社エンジニアリングチームへカスタム見積を依頼してください。
技術レビューでは、購入者はルート長、電圧クラス、導体ファミリー、風速、地盤前提、道路アクセス制限、基礎方針を準備する必要があります。SOLARTODO Power Transmission Tower製品ページはエンジニアリング範囲の正しい出発点であり、La Paz固有の図面、物流確認、EPC境界定義にはお問い合わせを使用してください。
よくある質問
La Pazの220kV購入者は、見積前に電圧クラス、ポール形状、風荷重、導体張力、基礎形式、物流、保証、EPC範囲を確認する必要があります。
Q1: La Pazの推奨が35kVポールではなく220kV、35mポールなのはなぜですか？ プロジェクト固有の要件は220kV単回線基幹線であるため、正しい高さクラスは35-55m、正しい重量クラスは1基あたり15-35tです。35kVポールは12-18m、1-3tにすぎず、高電圧送電の離隔、絶縁、導体ジオメトリには適していません。
Q2: このLa Pazプロファイルに適合する正確なSOLARTODO Power Transmission Tower構成は何ですか？ 推奨パッケージは、約20基の35mテーパー鋼管モノポールで、各基約21t、溶融亜鉛めっきQ345鋼製です。電気仕様はACSR 400導体、相間隔6m、地上高7m、碍子2.5m、径間250m、アンカーボルトケージ基礎を使用します。
Q3: La Pazでの一般的な導入期間はどのくらいですか？ 一般的な5km、20基の220kV回廊では、詳細測量から試運転まで通常約4-7か月を要します。期間は許認可、地盤試験、輸入タイミング、道路アクセスによって異なります。La Pazの標高、急峻な道路、制約のある仮設ヤードにより、吊上げ可能時間が延び、より詳細な交通調整が必要になる場合があります。
Q4: 亜鉛めっき鋼管ポールにはどのような保守が必要ですか？ 保守には、年次目視点検、ボルトトルク抜き取り確認、接地確認、鳥害ガード状態確認、腐食点検、振動ダンパー確認を含める必要があります。亜鉛めっきが健全で、基礎周辺の排水が管理され、導体金具がユーティリティの保守間隔に従って交換または増し締めされる場合、30年の設計寿命は現実的です。
Q5: プロジェクト節約額を作り出さずにROIまたは回収をどのように評価すべきですか？ ROIは、より広幅な代替案と比較して、回避される停電コスト、土地取得の削減、基礎数の削減、建柱の迅速化、通行権紛争の低減を通じてモデル化すべきです。La Pazでは、コンパクトな220kV支持物が都市盆地内の斜面工事、道路閉鎖、用地取得リスクを低減する場所で、財務的根拠が最も強くなります。
Q6: ラチス送電鉄塔と比べてどうですか？ ラチス鉄塔は220kV線路を支持できますが、より大きな基礎と広い組立エリアが必要です。La Pazの道路アクセス、丘陵区画、都市縁辺ルーティングが作業空間を制約する場合、通常は鋼管モノポールの方が適しています。広い通行権がある開けた農村ルートでは、ラチス鉄塔の方がなお適している場合があります。
Q7: EPC価格算定にはどの情報が必要ですか？ EPC価格算定には、ルート座標、電圧クラス、導体選定、径間スケジュール、風速、地盤データ、道路アクセス制限、基礎図面、通関範囲、試運転要件が必要です。SOLARTODOはFOB Supply、CIF Delivered、EPC Turnkeyを見積可能ですが、信頼できる見積の前に土木工事と物流の前提を定義する必要があります。
Q8: このproduct_lineの一般的な保証は何ですか？ 見積EPC階層には、SOLARTODOの価格段落に記載された1-year保証が含まれます。長期性能は、30年設計寿命の前提、正しい設置、保守規律、現地環境曝露に依存します。購入者は、製品保証、亜鉛めっき保証、設置保証、ユーティリティ受入要件を分けて考える必要があります。
Q9: La Pazに固有の設置リスクは何ですか？ La Pazの主なリスクは、3,600mを超える標高、急峻なアクセス道路、狭い旧市街道路、斜面安定性、限られたクレーン仮設ヤードです。これらは配送順序、基礎機材、吊上げ計画、作業員生産性に影響します。フランジ接合式モノポールは、セクションを段階的に輸送・組立できるため、物流上の負担を一部軽減します。
Q10: 技術受入にはどの規格を参照すべきですか？ 推奨される規格根拠は、架空線の荷重および強度基準向けのIEC 60826、110kV-750kV架空送電設計向けのGB 50545、送電構造物設計実務向けのDL/T 5092です。最終図面のリリース前に、現地Bolivian要件、ENDEまたはユーティリティ仕様、自治体許可を確認する必要があります。
参考文献
- Gobierno Autónomo Municipal de La Paz Atlas Metropolitano（2026参照）: La Paz自治体の標高3,625 m、平均気温14.6 °C、2012年の780,000人の住民、高い世帯電力アクセス。
- Gobierno Autónomo Municipal de La Paz Atlas Metropolitano（2026参照）: 都市圏7,284 km2、1,831,350人の住民、420mから6,438mの標高範囲、降水文脈。
- World Bank (2020): Boliviaの系統延伸成果として、2014から2019にかけて4,300世帯を接続し、約20,200人にサービスを提供し、708kmの配電線を建設または改修。
- World Bank (2026): Bolivia都市レジリエンス分析は、Bolivianの10人中7人が都市部に住んでいると述べ、La Pazの土地不足、極端な地形、不安定斜面、インフラ格差を特定。
- ENDE Corporación（2026参照）: DELAPAZはLa Paz県における電力の配電・販売会社。
- IEC (2017): IEC 60826:2017、Design criteria of overhead transmission linesは、45kV以上の架空線に信頼性に基づく荷重および強度要件を適用。
- IEA (2026): Electricity 2026は、系統容量を供給、需要、蓄電の接続に対するボトルネックとして特定し、送電補強計画を支持。
- IBNORCA (2024): NB 777-1:2024は、Boliviaにおける低電圧電気設備の定義および一般要件を対象とし、補機およびインターフェース設備に関連。
