マドリードの667m内陸回廊：8交差点の8m Lアーム更新に適したスマート交通システム

マドリードの667m内陸回廊：8交差点の8m Lアーム更新に適したスマート交通システム

要約

マドリードは667 mの標高、3.3Mの都市人口、そして密度の高い放射状回廊を備えており、カメラのみの改修よりも統合型交通センシングの価値が高くなります。典型的な8交差点向けSOLARTODO Smart Traffic Systemでは、8m Lアームポール、77GHzレーダー、5G/fiberバックホールを使用します。

重要ポイント

マドリードの8交差点スマート交通構成は、8mポール、50 ms未満のエッジ応答、BOT調達によって土木工事と予算面の摩擦を低減できる場所で最も適合性が高くなります。

• 典型的な導入では、ダークグレーの8m Lアーム溶融亜鉛めっき鋼製ポールを使用し、約8交差点をカバーします。
• 各ポールには4つのモジュールが統合されます：4K AIカメラ、77GHz mmWaveレーダー、LED補助照明、LED信号灯器。
• エッジAIはNVIDIA Jetson上で稼働し、98%の検知精度、45+の検知タイプ、50 ms未満の応答を目標とします。
• スペインの公共低電圧環境は一般に230/400 V、50 Hzであり、設置にはREBT準拠が求められます。
• 標高約667 mのマドリードの内陸高原環境では、沿岸部の塩害設計よりも、防塵、UV、熱、凍結融解対策が重要です。
• Eurostat (2024)によると、スペインでは2023年に住民100万人あたり約36人の道路死亡者が記録され、EU平均の約46を下回りました。
• 典型的な交差点では、進入路、右左折車線、横断歩道、見通し制約に応じて4-12本のポールが必要になる場合があります。
• BOTゼロ初期費用型の提供は、より広範な自治体回廊へ拡張する前の8交差点パイロットに適しています。

マドリードの市場背景

マドリードの交通信号近代化需要は、3.3M人の首都、より広域の6.8M人規模の地域経済、そして制約の多い中心部の街路によって形成されています。同市は沿岸部ではなく内陸に位置するため、主な環境課題は熱、UV曝露、粉塵、雨水流出、基礎およびキャビネット周辺の冬季凍結融解です。

マドリードはスペイン中央高原の緯度40.42付近、経度-3.7付近、標高およそ667 mに位置しています。AEMET (2024)によると、マドリードの気候特性には、持続的な海洋性湿度ではなく、暑く乾燥した夏と季節性降雨が含まれます。スマート交通機器にとって、これは密閉光学系、サージ保護、キャビネット換気、4Kカメラレンズの計画的清掃が有利であることを意味します。

道路網は均一ではありません。Castellana、M-30接続路、空港方面の幹線道路などの広い放射状回廊では、文化財上の制約、地下ユーティリティ、限られたクレーンアクセスを伴う狭いCentroの街路とは異なるポール間隔の考え方が必要です。European Commission (2024)によると、主要なTEN-T都市ノードは、安全で接続性が高くマルチモーダルなモビリティを改善しなければなりません。スペインの首都ノードとしてのマドリードの役割により、回廊レベルの交通協調は個別交差点の更新を超えて重要になります。

スペインの電気環境も重要です。公共低電圧設備は一般に230/400 V、50 Hzを使用し、スペインのREBT枠組みが低電圧電気設備を規定しています。つまり、マドリードのSmart Traffic Systemには、単なるポール供給だけでなく、文書化された接地、キャビネット絶縁、サージ保護、試運転試験、保守責任が含まれるべきです。

調達環境は通常、自治体またはコンセッション主導です。Ayuntamiento de Madrid、地域交通当局、公共入札枠組みでは、測定可能な稼働率、オープンインターフェース、データガバナンス、ライフサイクルサポートが重視される傾向があります。このため、SOLARTODOのBOTオプションは商業的に重要です。契約条件に従い、購入者は初期設備支払いゼロで8交差点回廊を評価できます。

Eurostat (2024)によると、スペインの道路死亡率は2023年に住民100万人あたり約36人で、EU平均は約46でした。これはマドリード固有のプロジェクト成果を意味するものではありませんが、交通量の多い都市交差点における歩行者検知、適応型信号制御、事故自動アラート機能への投資を裏付けます。

推奨技術構成

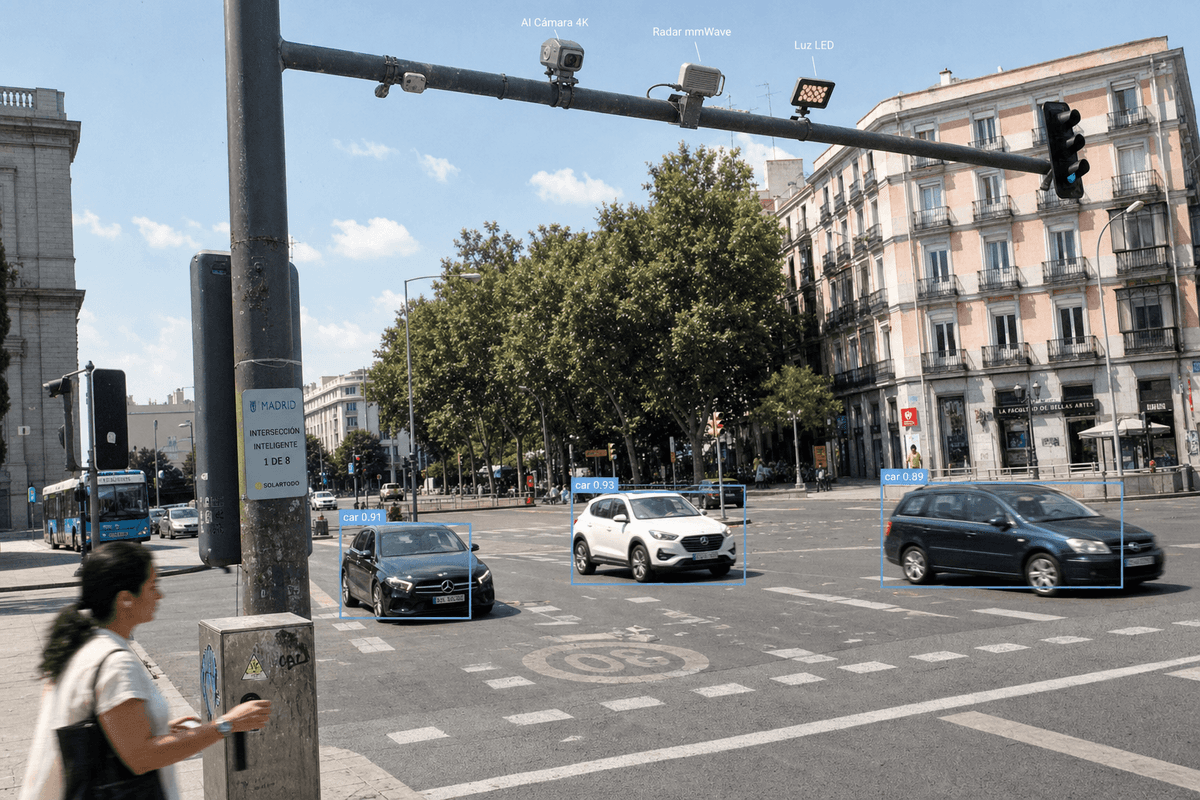

8信号交差点のマドリード・パイロット回廊では、ガントリー規模の基礎なしに都市形状へ適合するため、8m Lアームスマート交通ポールを使用すべきです。推奨構成は、約8交差点 × 8m Lアーム鋼製ポールであり、全進入方向のカバーが必要な場合は交差点ごとに4-12本のポールを使用します。

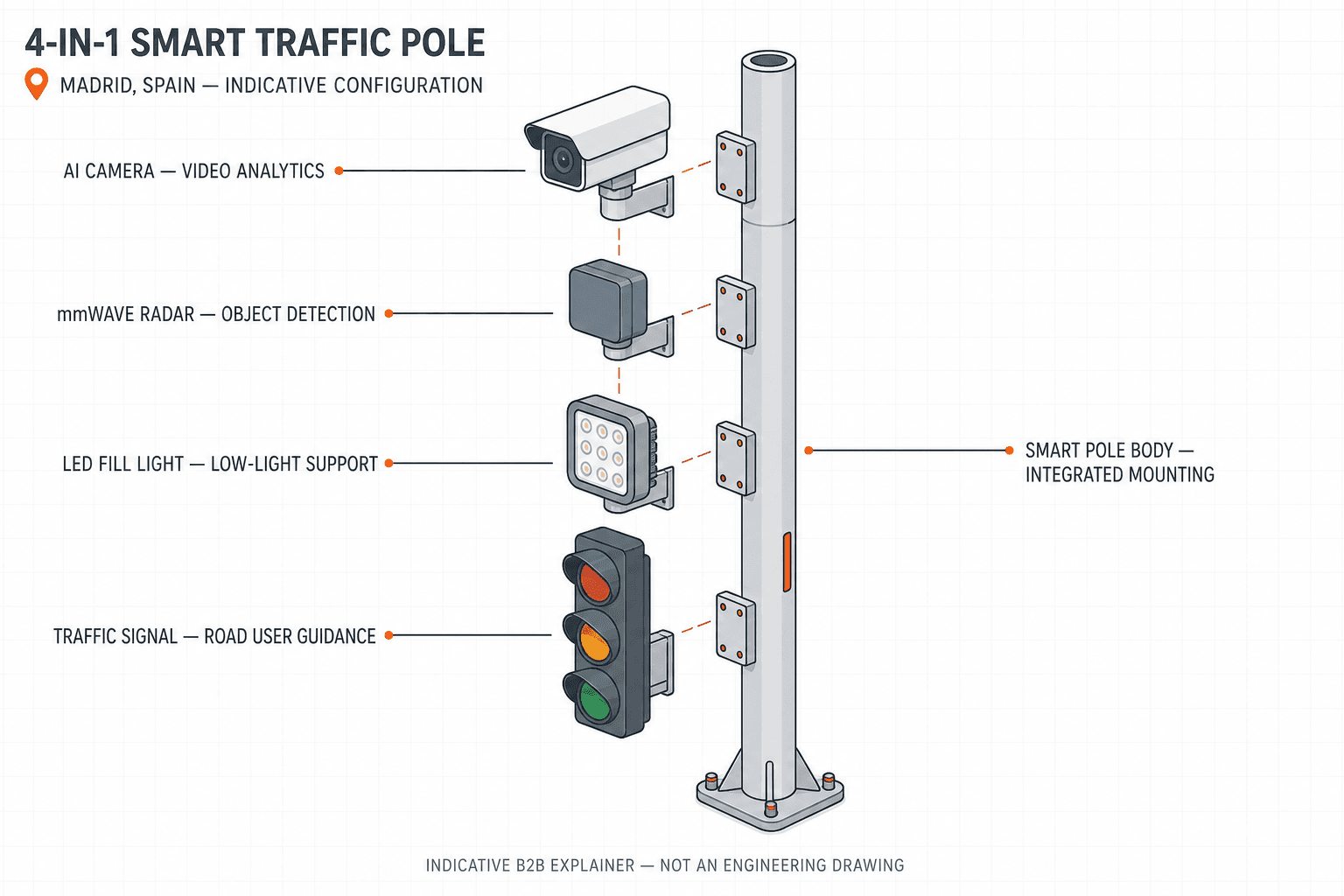

指定されたマドリードの条件では、各SOLARTODO 4-in-1 Smart Traffic Systemポールに、溶融亜鉛めっき鋼、ダークグレー仕上げ、信号視認性に適したLアーム形状を採用します。統合モジュールは常時稼働です：4K AIカメラ、77GHz mmWaveレーダー、LED補助照明、LED信号灯器。これにより、カメラ、レーダーユニット、信号ハードウェアが別々のマストに設置される分断型改修を回避できます。

エッジAI層は、ポールまたはキャビネットエッジのNVIDIA Jetson上で稼働すべきです。これにより、すべてのイベントが中央サーバーへ移動するのを待たずに、歩行者検知、適応型信号最適化、事故自動アラートを支援できます。目標性能は、98%のAI精度、45+の検知タイプ、50 ms未満のローカル応答です。

マドリードの密集した旧市街では、ほとんどの信号交差点において、8mクラスはより大型のポールより実用的です。10-12mバリアントは、高速道路進入部、ガントリー、または信号視認距離が長い非常に大きな幹線道路に限定すべきです。地区道路や複合用途回廊では、8mがカメラ角度、信号取付高さ、基礎サイズ、街路景観への受容性のより良いバランスを提供します。

技術仕様

8交差点のマドリード基準構成は、8m Lアームポール、4K AIビジョン、77GHzレーダー、TrafficGPTバックホールを1つの統合型路側システムにまとめます。SOLARTODOは、以下の固定技術要件に基づいてシステムを構成すべきです：

• ポール形状：8m Lアーム溶融亜鉛めっき鋼製ポール、ダークグレー仕上げ。
• 導入規模：約8交差点、形状に応じて交差点ごとに4-12本のポール。
• 統合モジュール：4K AIカメラ、77GHz mmWaveレーダー、LED補助照明、LED信号灯器。
• エッジコンピュート：ローカル認識、フィルタリング、低遅延イベント処理用のNVIDIA Jetson。
• AI性能：98%の精度目標、45+の検知タイプ、50 ms未満の応答。
• 機能：歩行者検知、適応型信号最適化、事故自動アラート。
• バックホール：自然言語クエリ対応のTrafficGPT中央プラットフォームへの5G/fiber接続。

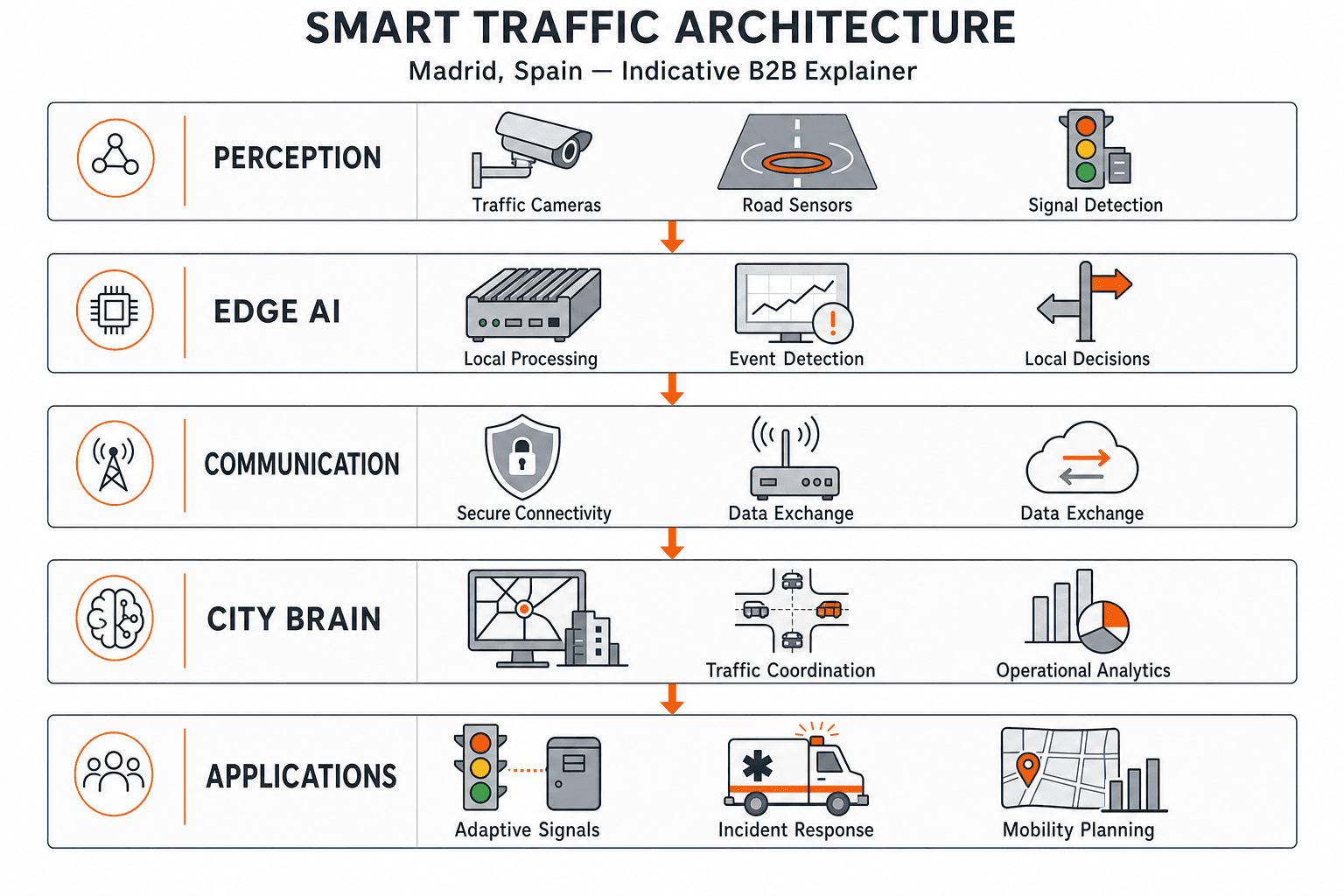

• スタック：Perception → Edge AI → Communications → City Brain (TrafficGPT) → Applications。
• 協力モデル：BOT、ゼロ初期費用、契約内で性能KPIを定義。
• 規格：交通制御相互運用性のためのNTCIP、および交通信号機器参照としてのGB 25280。

IEC (2018)によると、IEC 60529は筐体の防塵・防水性能に関する侵入保護等級を定義しています。マドリードでは、路側電子機器が粉塵、夏季の強い日射曝露、断続的な降雨に対応し、センサー信頼性を低下させない必要があるため、これは重要です。

ITUは、「IMT-2020 systems are mobile systems that include new radio interface(s).」と述べています。マドリードでは、ファイバーが一部の回廊にしか存在しない場所、またはユーティリティ干渉により掘削が遅い場所で、5Gが有用です。

実装アプローチ

8交差点のマドリード展開は通常、調査、許認可、土木工事、設置、制御装置統合、試運転の順に進みます。第1段階では、車線形状、横断歩道、キャビネット状態、ファイバー可用性、5G信号品質、基礎、地下ユーティリティ、視認性制約をマッピングすべきです。

調達では、機器を発注する前に性能成果を定義すべきです。市またはコンセッション所有者は、検知精度、稼働率、アラート遅延、サイバーセキュリティ、データ保持、交通制御装置の相互運用性を指定できます。SOLARTODOはその後、BOTまたはEPC条件で8m Lアームポールパッケージ、エッジAI層、TrafficGPT統合を供給します。

土木工事は交差点ごとに計画すべきです。マドリードの古い街路には、高密度の地下サービス、排水制約、限られた仮設スペースが含まれる場合があります。基礎を容易に拡大できない場所では、8mポールクラスが10-12mガントリー型構造と比較して、構造面および街路景観への影響を低減します。

設置は、ユーティリティ検知、基礎準備、キャビネット絶縁、ポール建柱、モジュール取付、信号配線、エッジデバイス設定、バックホール有効化、制御装置試験という反復可能な手順に従うべきです。試運転では、受入前にカメラ校正、レーダーゾーン、歩行者呼出、信号フェーズロジック、事故アラート、TrafficGPTクエリ精度を検証すべきです。

想定性能とROI

想定性能は、全8交差点にわたる遅延削減、アラート遅延、検知精度、稼働率、保守費削減によって測定すべきです。U.S. Department of Transportation (2023)によると、適応型信号制御技術は、適切な回廊において移動時間を10%超改善できる場合があります。

マドリードでは、ROIは保証されたプロジェクト結果として主張するのではなく、3-6年の期間でモデル化すべきです。主な価値ドライバーは、短い待ち行列、より迅速な事故アラート、個別センサーマスト数の削減、点検複雑性の低減、歩行者フェーズ応答性の向上です。BOTモデルは初期資本負担をサービス構造へ移行できます。一方、EPCターンキーは公共資本予算がすでに承認されている場合に適しています。

技術的効果は、既存の信号タイミングが固定式または部分的な応答式にとどまる場所で最も強くなります。4K AIは分類と歩行者検知を支援し、77GHzレーダーは暗闇、グレア、雨、部分的遮蔽下で存在検知を改善します。TrafficGPTは、渋滞、デバイスアラーム、事故について自然言語で質問できる中央レイヤーを運用者に提供します。

比較表

マドリード向けの推奨は都市交差点用の8m Lアームポールを重視し、10-12mバリアントは高速道路およびより大きな幹線道路進入部に適しています。この比較は、マドリードの購入者にとって想定される選択肢を要約します：

選択肢	マドリードで最適なユースケース	高さ	コアセンサー	バックホール	調達適合性	主なトレードオフ
SOLARTODO 8m L-arm Smart Traffic System	密集した都市部および地区交差点	8m	4K AI + 77GHzレーダー	5G/fiber	BOTまたはEPC	視認性と土木工事フットプリントの最良バランス
SOLARTODO 10-12m variant	高速道路進入部および大規模幹線道路	10-12m	4K AI + 77GHzレーダー	Fiber preferred	EPC	長距離取付に優れるが、基礎が重くなる
従来型信号ポールとカメラマスト	レガシー改修	Varies	カメラまたはループ検知器	Fiber/ethernet	EPC	街路上の clutter が増え、保守が分離される
カメラのみの分析改修	観測専用回廊	Existing mounts	4Kカメラ	5G/fiber	サービス契約	グレア、暗闇、遮蔽下で弱い

価格と見積

マドリードの購入者は、同じ8交差点範囲、8mポールクラス、1-year保証の前提でBOT、FOB、CIF、EPC価格を比較すべきです。SOLARTODOはこのproduct lineに対して3つの価格階層を提供しています：FOB Supply（中国工場渡しの機器）、CIF Delivered（海上輸送と保険を含む）、EPC Turnkey（完全設置、試運転済み、1-year保証付き）。大規模導入には数量割引があります。即時見積にはオンラインでシステムを構成するか、当社エンジニアリングチーム [email protected] までカスタム見積を依頼してください。

マドリードでは、指定構成がゼロ初期費用調達と8交差点の検証範囲を求めるため、BOTが推奨開始モデルです。公共購入者が即時の資産所有、固定された納入マイルストーン、直接的な保証責任を求める場合、EPCターンキーも引き続き適切です。

よくある質問

マドリードのSmart Traffic System購入者は、見積前に8mポールの適合性、BOT条件、ROI前提、保守範囲、規格を明確にすべきです。

Q1：マドリードに推奨されるSmart Traffic System構成は何ですか？ 典型的なマドリード構成では、ダークグレーの8m Lアーム溶融亜鉛めっき鋼製ポールを備えた約8交差点を使用します。各SOLARTODOポールには、4K AIカメラ、77GHz mmWaveレーダー、LED補助照明、LED信号灯器、NVIDIA JetsonエッジAIが統合されます。システムは5G/fiberによりTrafficGPTへ接続され、中央運用を行います。

Q2：マドリード中心部では、なぜ8m Lアームポールが10-12m構造より優れているのですか？ 8m Lアームポールは、歩道、地下ユーティリティ、古い街路形状によって重い基礎が制限される都市交差点に適合します。10-12mバリアントは、高速道路ガントリーまたは大規模幹線道路進入部に適しています。マドリードの密集地区では、8mが通常、より少ない土木的混乱で十分な信号視認性とセンサー形状を提供します。

Q3：8交差点の導入には通常どのくらいの期間がかかりますか？ 典型的な8交差点展開には、現地調査、許認可、基礎工事、ポール建柱、制御装置統合、通信試験、試運転が必要です。正確なスケジュールは、自治体承認と地下ユーティリティの干渉に依存します。購入者は、工場生産、海上物流、現地土木工事、稼働中信号の切替を個別のマイルストーンに分けるべきです。

Q4：マドリードは適応型信号最適化からどのようなROIを期待すべきですか？ ROIは、遅延削減、事故対応改善、保守統合、個別センサーマストの回避からモデル化すべきです。U.S. Department of Transportation (2023)によると、適応型信号制御は、適切な回廊において移動時間を10%超改善できる場合があります。マドリードは、測定された回廊データを用いて3-6年で投資回収を検証すべきです。

Q5：システムにはファイバーが必要ですか、それとも5Gを使用できますか？ 推奨設計では5G/fiberバックホールを使用します。既存の管路があり、継続的な通信コストが重要な場所ではファイバーが望まれます。5Gは、迅速な展開、冗長性、または掘削が困難な街路で有用です。NVIDIA Jetson上のエッジAIは重要な検知をローカルに保ち、クラウド往復への依存を低減します。

Q6：マドリードの気候ではどのような保守が必要ですか？ マドリードの乾燥した夏、粉塵、断続的な降雨により、レンズ清掃、筐体点検、熱チェックが重要になります。保守には、カメラ清掃、レーダー位置合わせ確認、サージ保護点検、ファームウェア更新、信号灯器チェックを含めるべきです。実用的なSLAでは、各交差点の稼働率、誤報、検知精度、応答時間を追跡すべきです。

Q7：これはカメラのみの交通分析改修と比べてどうですか？ カメラのみの改修は安価にできる場合がありますが、グレア、暗闇、雨、遮蔽時に弱くなります。SOLARTODOの4-in-1ポールは、4K AIビジョンと77GHzレーダー、LED補助照明、信号ハードウェアを組み合わせています。この組み合わせは、事後観測だけでなく、検知、作動、事故アラートを支援します。

Q8：EPCターンキー価格には何が含まれますか？ EPCターンキーには通常、機器供給、配送調整、設置、試運転、1-year保証が含まれます。マドリードでは、明確なEPC見積に、基礎前提、制御装置インターフェース、バックホール責任、受入試験、トレーニング、文書化も定義すべきです。地下ユーティリティは設置費用を大きく変える可能性があるため、土木除外事項は明示すべきです。

Q9：BOTゼロ初期費用モデルは自治体にとって何を意味しますか？ BOTとは、SOLARTODOが承認および商業条件に従い、ゼロ初期設備支払いのサービスとしてシステムを構成できることを意味します。市は、稼働率、検知精度、回廊遅延など、合意されたKPIを通じて性能を評価します。BOT期間後の所有権または更新条件は、契約上明記されるべきです。

Q10：マドリードの交通信号統合で重要な規格はどれですか？ 製品は、交通制御相互運用性のためのNTCIP、および交通信号機器のためのGB 25280を参照しています。スペインでは、設置設計もREBT、欧州の低電圧実務、自治体調達仕様を尊重すべきです。規格整合性は、制御装置インターフェース試験と試運転中に検証すべきです。

参考資料

マドリードの構成ガイダンスは、気候、電圧、道路安全、モビリティ政策、通信を対象とする8つの公開情報源または規格情報源に基づいています。

1. AEMET (2024)：熱、降雨の季節性、乾燥した夏の曝露に関するマドリードの気候平年値と内陸気候の背景。
2. Ayuntamiento de Madrid (2024)：マドリードの道路、交通管理、都市サービスに関する自治体オープンデータおよびモビリティ計画の背景。
3. Eurostat (2024)：EU道路安全統計。2023年のスペインの道路死亡者数を住民100万人あたり約36人、EU平均を約46と報告。
4. European Commission (2024)：マドリードのような主要ノードに関連するTEN-T都市ノード政策および持続可能な都市モビリティ要件。
5. Ministerio de Industria, Comercio y Turismo / REBT (2002)：スペインの低電圧電気設備に関するReglamento Electrotécnico para Baja Tensión。
6. IEC (2018)：電気筐体の防塵・防水保護等級に関するIEC 60529侵入保護コード。
7. ITU (2020)：高度なモバイル通信向けの強化された5G能力要件を説明するIMT-2020枠組み。
8. U.S. Department of Transportation (2023)：適切な回廊条件下で10%超の移動時間改善の可能性を示すAdaptive Signal Control Technologyガイダンス。

導入機器

• 8m Lアーム溶融亜鉛めっき鋼製ポール、ダークグレー、都市交差点クラス
• 98%の精度目標、45+の検知タイプ、<50msのローカル応答を備えた4K AIカメラ
• 車両および歩行者の存在支援用77GHz mmWaveレーダー
• 夜間および低視認性での検知支援用統合LED補助照明
• NTCIPおよびGB 25280参照規格に整合した統合LED信号灯器
• ローカル認識およびイベントフィルタリング用NVIDIA JetsonエッジAIユニット
• TrafficGPT中央プラットフォーム接続用5G/fiberバックホール機器
• 自然言語交通クエリ対応のTrafficGPT city-brainプラットフォーム
• 歩行者検知、適応型信号最適化、事故自動アラートのソフトウェア機能
• 8交差点展開向けBOTゼロ初期費用協力モデル
