概要

マプトの送電設備拡張プロファイルは、約18kmにわたり約71本の鋼製管状ポールを用いて、40mのポール高さ、250mのスパン、沿岸の風クラス25m/sの設計条件に適したACSR 240導体による220kVのバックボーン構成を支えています。

要点

マプトの都市部における負荷集中と港湾・産業の成長は、大量の電力送電のために、10-35kV配電ポール級ではなく 220kV送電バックボーン 級を支持します。
この規模の典型的なコリドーでは、250mの平均スパン とルート幾何学の許容を基に、18kmにわたって約71本のポール を使用します。
指定されたポール級は 40mの高さ と 1本あたり約24t であり、35-55mおよび15-35 t/pole の 220kVテーブル範囲 に適合します。
推奨導体は 920kg/kmのACSR 240 で、最大張力70kN であり、単回線の220kV系統プロファイルに適しています。
構造設計は IEC 60826、GB 50545、DL/T 5092 に従い、Q345の溶融亜鉛めっき鋼 と アンカーボルトケージ基礎 を用いるべきです。
マプトの沿岸部の暴露を考慮すると、25m/sに対する風荷重クラス1設計 に加えて、鳥害防止具、振動ダンパー、接地 を備えた構成が実務的なベースライン設定です。
相間隔6m、絶縁物長2.5m、および 地上クリアランス7m により、この構成は都市縁部ルーティングの高電圧バックボーン線の要件に整合します。
IEA（2023）によれば、サブサハラ・アフリカにおける電力需要は都市化とともに引き続き増加しており、資本計画において 30年の設計寿命 を持つ資産の価値が高まります。

マプトの市場背景

マプトの系統計画の文脈では、沿岸回廊内に都市部の需要密度、港湾物流、産業負荷の中心が組み合わさっているため、高電圧バックボーンの強化が有利です。

マプトはモザンビークの首都であり最大の都市で、インド洋沿岸に位置し、約 -25.97, 32.57 にあります。世界銀行（2024）によれば、モザンビークは電力拡大の段階にあり、発電、変電所、都市需要の中心を接続するために送電投資が重要です。UN-Habitat（2020）によれば、マプト大都市圏は同国の主要な都市成長ゾーンの1つであり、ローカルの配電フィーダーだけでなく、大量の電力を移送するためのインフラへの圧力を高めています。

都市の気候も、塔の選定に影響します。世界銀行気候変動知識ポータル（2021）によれば、モザンビーク南部では沿岸の風の影響、季節的な大雨、周期的な嵐の発生に直面しています。鋼製の支持構造については、これにより、腐食保護されたモノポールまたは管状ソリューションへと買い手の選好が向かい、製造品質を管理し、溶融亜鉛めっきを行い、変動する土壌の含水状態や排水条件に対応できる基礎の詳細設計が求められます。

モザンビークの送電システムは 高電圧の相互接続と変電所の強化 を中心としており、とりわけ主要な負荷回廊の周辺が対象です。Electricidade de Moçambique（EDM）（2023）によれば、全国の送電網には 110kV、220kV、ならびにそれ以上の高電圧送電設備 が含まれており、発電と需要の中心を接続しています。これはマプトで重要です。なぜなら、変電所や産業需要の集約を担う都市規模のバックボーン経路では、10-35kV のポール線よりも 220kVクラス の構造が必要になる可能性が高いからです。

当局のガイダンスも、体系的な設計アプローチを後押ししています。IECは、IEC 60826 のもとで「架空線の荷重および強度の要求事項は、気候的、機械的および電気的条件から設定されるべきである」と述べています。IEEEも、架空線のガイダンスにおいて、風、導体張力、離隔距離は、単独の部品選定ではなく、統合された設計変数として扱う必要があるとしています。マプトにおいては、つまり、まず電圧クラスを選定し、その後にポールの高さ、重量、スパン、絶縁物のジオメトリを決めるべきだということです。

調達の観点では、鋼製の管状ポールは、いくつかの回廊において、広い設置面積を要する格子構造よりも、制約のある都市部および郊外部の権利地（用地）に適合しやすいです。フランジ付きのセクションを備えた管状シャフトは、地面の設置面積を抑え、輸送の区分を簡素化できる可能性があります。買い手が SOLAR TODO Power Transmission Towerソリューションを評価する際に重要な問いは、理論上220kVを支持できるかどうかではなく、その構成がマプトの回廊の制約、電力会社の基準、そしてライフサイクルの保守条件に適合するかどうかです。

推奨技術構成

マプトのバルク・トランスファー・コリドー・プロファイルでは、約18kmに対して71基程度の220kV単回線の鋼製管状ポール・ラインが、推奨される技術的適合です。

提示されたプロジェクト固有の構成および220kVのエンジニアリング表に基づくと、正しいクラスは220kV高電圧送電バックボーンです。表では、35-55mの高さ、15-35 t/ポール、通常は複回線、350-450mの標準スパンが求められます。ただし、供給された構成は、40mの高さおよびポール当たり約24tで、いずれも220kVレンジの範囲内に完全に収まる、妥当なプロジェクト固有の推奨です。ルートのスパンは250mと指定されており、表の標準範囲より短いため、過小設計というよりは保守的です。

マプトにおけるこの規模の一般的な展開では、約71基のテーパ付き鋼製管状ポールを、各ポールを溶融亜鉛めっきQ345鋼で製作し、約18kmにわたって配置して、220kV単回線を構成します。ラインは、ACSR 240導体を使用し、単位質量は920kg/km、最大張力は70kNとし、さらに2.5m絶縁物ストリング、6m相間距離、7m最小地上クリアランスを用います。これはバックボーン送電のプロファイルであり、中電圧の配電線ではありません。

単回線の選定は、目的が、対象となる変電所間連系、コリドーの補強、または複回線220kV配置に必要な全鋼材質量を伴わない段階的な拡張である場合に理にかなっています。製品データでは、単回線の管状ポール・バリアントの構造質量が600kg/mとされており、算出された~40mポール当たり約24tと整合します。転角、端部構造、アクセス制約のある都市縁辺ルートでは、管状モノポール形式により、ラチス代替案と比べて視覚的な幅を抑え、セクションごとの据付を簡素化できます。

マプトの環境に対しては、SOLAR TODOは通常、付属アクセサリ一式の追加を推奨します：クロスアーム、登攀ステップ、接地セット、バードガード、振動ダンパ。鳥の活動および導体の動きは、沿岸および河口域では実務上の課題です。IEC（2019）によれば、環境荷重およびサービス条件は、シャフトの厚さだけでなく、構造設計とアクセサリ設計の両方に反映されるべきです。

技術仕様

指定のマプト構成は、Q345溶融亜鉛めっき鋼を使用した220kV単回線、40m、約24tの鋼製管状ポールシステムであり、ACSR 240導体、250mスパン、アンカーボルトケージ基礎を採用しています。

製品タイプ: 格子ではない、FRPではない、コンクリートではない、テーパードモノポール形式の鋼製 送電鉄塔
電圧クラス: 220kV高電圧送電
回線構成: 単回線
ポール数量: 約71基（~18kmルート）
ポール高さ: 40m
ポール重量: ~24t/基
線形鋼材指数: 600kg/m
材料等級: Q345鋼
表面保護: 溶融亜鉛めっき
導体タイプ: ACSR 240
導体質量: 920kg/km
最大導体張力: 70kN
相間隔: 6m
絶縁物長: 2.5m
地上クリアランス: 7m
平均スパン: 250m
風荷重クラス: Class 1, 25m/s
基礎タイプ: アンカーボルトケージ付きコンクリート基礎
付属品: 登はんステップ、クロスアーム、接地、鳥害防止具、振動ダンパー
設計寿命: 30年
適用規格: IEC 60826 / GB 50545 / DL/T 5092

上記仕様は、高電圧バックボーン回線パッケージとして読み取るべきです。これは、12-18mの10-35kVポール、または18-30mの66-110kVポールと互換性がありません。IEC 60826によれば、架空線の設計では、気候荷重、導体の挙動、信頼性レベルを同時に考慮する必要があります。そのため、マプトの220kVルートは、対応する鋼材質量および絶縁ジオメトリとともに、35-55mの構造高さ帯に維持されるべきです。

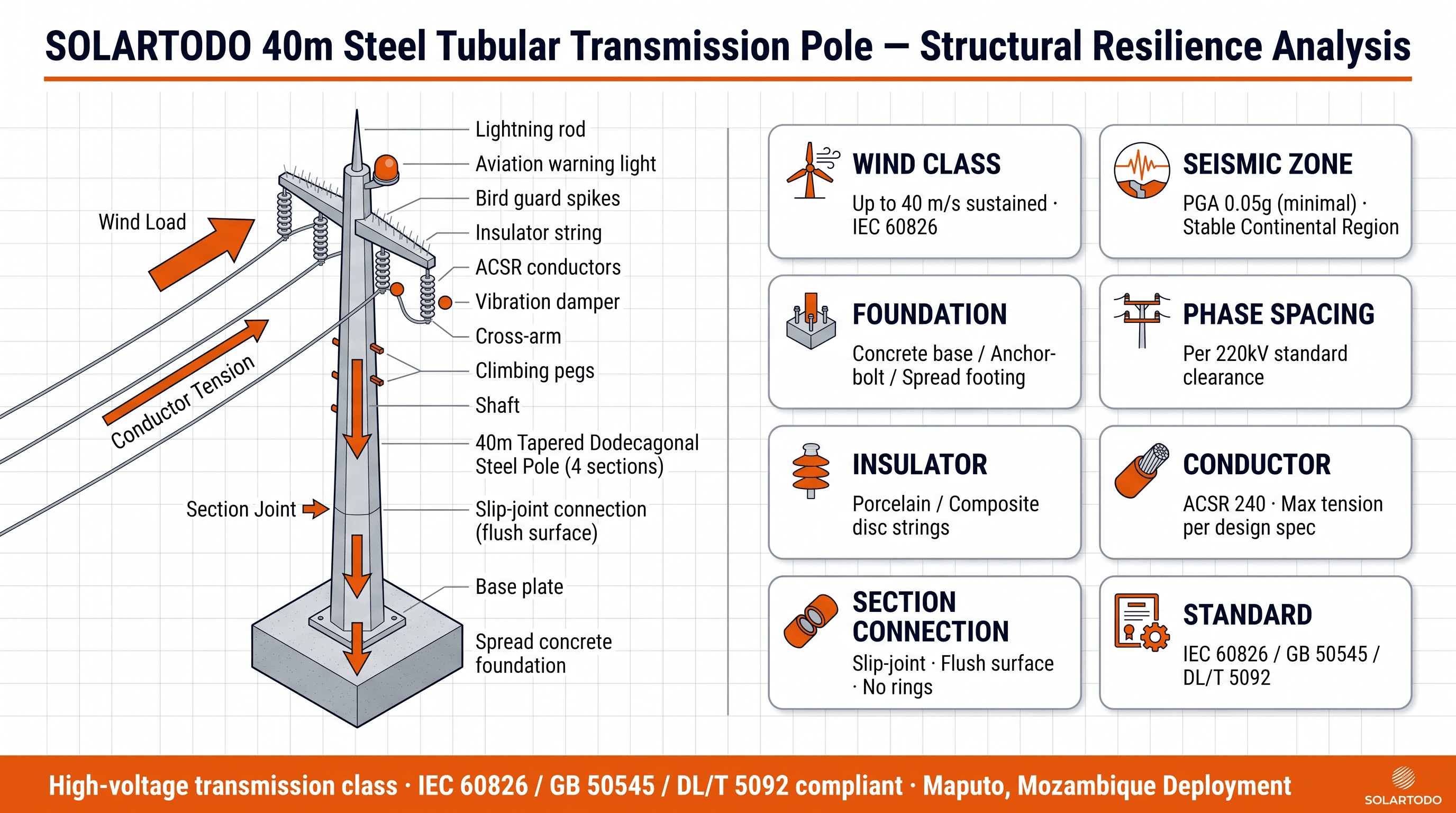

送電鉄塔 - 構造耐久性

実施アプローチ

一般的なマプト220kVの導入は、測量、基礎工事、支間ポールの建柱、張線、試験、そして段階的な6-12か月のプログラムに基づく電力会社による通電までを、許認可およびコリドー（通行帯）へのアクセス状況に応じて進めます。

最初のフェーズはルートの確認と地盤工学的調査です。18kmの路線で約71基の構造物がある場合、購入者は、地形測量、各基礎設置地点での土質試験、交差点、転角、そして変電所とのインターフェースの確認を想定すべきです。沿岸部の地盤条件では、上部構造が40mに維持されていても、砂質土と混合土の間で基礎の深さや鉄筋の詳細設計が大きく変わることがあります。

第2フェーズは詳細設計と製作です。管状ポールは、輸送距離とクレーンの制約を減らすために、フランジ付きのセクションとして製造されることが一般的です。24tのポールでは、セクショナル化により、コンテナまたはバラ積み（ブレークバルク）の計画を支援しつつ、めっき品質を一貫させられます。SOLAR TODOは通常、この段階を、出荷前の規格適合性レビュー、工場図面、ボルトのスケジュール、そして導体・碍子金具のマッチングの確認のあたりに配置します。

第3フェーズは土木工事です。各ポールはコンクリートアンカー・ボルトケージ基礎を使用し、ボルト用テンプレートの検証と鉛直性の確認が行われた後にのみ打設されるべきです。25m/sの風荷重クラスの設計では、建方の許容差がシャフトの組付け精度や長期的な応力分布に影響するため、アンカーのアライメントとコンクリート養生の規律が重要になります。基礎工事は、鋼材の製作よりも、クリティカルパスを決める要因になることが通常多いです。

第4フェーズは建方と張線です。40mの管状ポールは通常、セクションごとに組み立て、その後、仕様に従ってボルト締結しトルク管理します。その後、作業員はクロスアーム、2.5mの絶縁碍子ストリング、接地部品、鳥害防止具、振動ダンパを取り付け、続いて、制御された張力でACSR 240導体を70kNの設計限界まで張線します。最終確認には、接地抵抗、相間クリアランス、サグ（たわみ）・張力の検証、そして竣工図書の作成が含まれます。

第5フェーズは試運転（コミッショニング）です。電力会社は一般に、機械的完成記録、めっき検査記録、ボルト締付トルクのログ、導体張線チャート、そして通電前のラインパトロールによる受入れを要求します。IEEEの高架送電線実務に関するガイダンスによれば、文書の品質は単なる事務手続きではなく、リスク制御のための手段です。ルート条件や入札書類について協議する準備ができている購入者にとって、実務上の次のステップはお問い合わせくださいです。

期待される性能とROI

モザンビークのマプトにおける220kVの管状ポール線は、短期的な回収だけではなく、主に回廊フットプリントの縮小、保守の管理、30年間の資産供用寿命によって価値を提供します。

送電ROIは通常、回避された停電コスト、混雑の低減、ならびに変電所の系統連系容量の向上によって測定されます。IRENA（2023）によれば、送電投資は、新たな発電の統合と、アフリカの電力システムにおける都市部の負荷成長への対応に必要な前提条件です。世界銀行（2024）によれば、系統信頼性の改善は、特に商業活動や港湾活動が安定供給に依存する首都圏では、直接的な電力会社の収益を大きく超える経済的便益をもたらすことが多いとされています。

71基のポールを用いた~18kmの線路では、鋼製管状形式は、より広いフットプリントを要する代替案に比べて、いくつかのライフサイクル上の負担を軽減できます。溶融亜鉛めっきと30年の設計寿命は、予測可能な点検サイクルを支えます。さらに、振動ダンパーのような付属品は、導体の疲労に対する曝露を低減します。沿岸環境では、腐食管理は実際のOPEX要因であり続けますが、より複雑な多部材の組立体と比べて、亜鉛めっきされた管状表面は目視点検が容易です。

妥当な計画上の前提として、保守には年1回の目視パトロール、ボルトおよび接地の定期点検、ならびにユーティリティの実務に合わせた腐食点検の間隔が含まれると考えられます。NREL（2022）によれば、系統資産のライフサイクルコスト分析には、設備投資（capex）だけでなく、据付、保守、停電リスク、そして更新のタイミングを含めるべきです。この枠組みは、マプトにおいて重要です。というのも、コンパクトな40m、24tの管状ソリューションは、初期の鋼材コストが一部の低仕様の配電構造より高い場合でも、アクセス効率と用地取得（右-of-way）に伴う複雑性の低減によって自らの妥当性を示し得るからです。

実務上、送電資産の回収は、3-5年の太陽光発電ROIのように表現されることは通常ありません。代わりに、ユーティリティやEPCの購入者は、資産寿命と減価償却スケジュールに合わせて、便益を15-30年にわたってモデル化することが多いです。SOLAR TODOの購入者にとって、商業的な判断は通常、提案された220kVポール一式が、製造、輸送、建方、そして保守にわたって、総合的に届けられるプロジェクトのリスクを低減するかどうかです。

結果と影響

マプトでは、適切に仕様化された220kVの管状ポール回廊により、約18kmにわたって大容量の電力融通を強化しつつ、40m級の構造ジオメトリを維持し、高電圧バックボーン用途に適した7mの地上高を確保できます。

主な影響は、見た目の問題というよりシステム全体のものです。ACSR 240、2.5m絶縁碍子、25m/sの風設計を基にした線路は、成長する大都市圏において、信頼性の高い変電所間または送電元から負荷への送電を支えます。EDM（2023）によれば、モザンビークの送電網の整備は、サービス拡大と信頼性の確保に引き続き中核的な位置を占めています。その文脈において、正しく整合した220kVの鋼製管状ポールは、単なる支持構造ではなく、系統補強のためのツールです。

また、ここで仕様の規律が重要になります。220kVのルートは、18m配電ポールへと過小仕様化してはならず、あるいは汎用の鋼製マストとして過度に一般化してはなりません。提供された構成は、正しい高電圧の範囲内にとどまっています：40mの高さ、~24t/ポール、および長寿命運用のためのバックボーン用付属品です。これは、SOLAR TODOが、捏造された導入履歴を主張するのではなく、入札段階での評価を支えるための根拠です。

比較表

以下の表は、推奨する220kV、40m、24tの管状ポールクラスが、大容量送電用途において、より低電圧のポールクラスよりもマプトに適している理由を示しています。

パラメータ	10-35kV 配電	66-110kV 送電（サブトランスミッション）	推奨マプト構成	一般的な220kVテーブル範囲
電圧クラス	10-35kV	66-110kV	220kV	220kV
標準高さ	12-18m	18-30m	40m	35-55m
標準重量	1-3 t/ポール	5-15 t/ポール	約24 t/ポール	15-35 t/ポール
回路タイプ	単回線/複回線	単回線/複回線	単回線	通常は複回線
標準スパン	80-150m	200-300m	250m	350-450m
1kmあたりのポール数	8-12	4-5	約3.9/km（18km*超）	2-3
架空導体の例	ACSR-70/120	ACSR-120/240	ACSR 240	ACSRファミリー
マプト幹線の移送用途への適合性	低	中	高	高

*計算された密度は、純粋な直線上の理論平均ではなく、ルートの幾何、端末、および保守的なスパン選定を反映しています。

価格設定・見積

SOLAR TODOは、本製品ラインに対して3つの価格プランを提供しています：FOB Supply（設備は中国工場出荷）、CIF Delivered（海上運賃および保険を含む）、およびEPC Turnkey（完全に設置・試運転済み、1年間の保証付き）。大規模導入向けにボリュームディスカウントをご用意しています。オンラインでシステムを設定して即時の概算を取得するか、カスタム見積を依頼してください。[email protected]宛に、当社のエンジニアリングチームが対応します。

よくある質問

このFAQは、マプトにおける220kV級の管状ポール選定に関して、仕様、設置、保守、保証、見積りの範囲など、最も一般的な購入者の質問に回答します。

Q1: なぜこのマプト構成では220kVが推奨クラスなのですか？
マプトでは、都市部の需要、変電所の相互接続ニーズ、そして産業港湾の負荷集中が組み合わさっており、単なるローカルフィーダーというより、大容量の送電・移送インフラを示しています。220kVのラインは、供給される 40m および ~24t/ポール の構成とも整合します。35kV のような低いクラスでは、これらの寸法やバックボーン送電の役割に適合しません。

Q2: 220kV用途に対して40mの鋼製管状ポールは正しいですか？
はい。工学テーブルでは、220kVの構造物を 35-55m の高さ帯および 15-35 t/ポール の重量帯に設定しています。供給される構成の 40m および ~24t は、その範囲内です。15m または 18m のポールを220kV送電に使用するのは不適切です。これらの寸法は、より低電圧のシステムに属するためです。

Q3: 18kmのラインでは通常、何本のポールが必要ですか？
供給されるルートの考え方を用いると、典型的な展開では ~18km に対して 約71本のポール を使用し、平均 250m のスパンとなります。実際の本数は、行き止まり（デッドエンド）地点、アングル地点、変電所への進入部、または困難な地形によって増える可能性があります。最終数量は、単純な距離の割り算だけでなく、常にルートの幾何条件に依存します。

Q4: この構成に推奨される導体は何ですか？
指定される導体は ACSR 240 で、質量は 920kg/km、最大張力は 70kN です。この導体クラスは、記載の 220kV 単回線 配置に適しており、供給された設計基礎における 6m の相間隔および 2.5m の絶縁物長さとも整合します。

Q5: マプトの条件に適した基礎形式は何ですか？
推奨されるベースは、アンカーボルト・ケージ付きのコンクリート基礎 です。この基礎形式は、ボルト位置の正確な設定と、区分された管状ポールの建て込みを支えます。マプトでは、沿岸部および混在土壌により、構造物の設置位置ごとに埋込み深さ、鉄筋設計、排水ディテールが変わり得るため、地盤工学的な検証が重要です。

Q6: 設置には通常どれくらいの期間がかかりますか？
71基 の構造物を含む ~18km のラインでは、典型的な工程は、測量、設計承認、製作、輸送、土木工事、建て込み、張線、コミッショニングを含めて 6-12か月 程度となる場合があります。最も長くなる変動要因は、通常、ポールの組立そのものではなく、許認可、用地（権利）へのアクセス、そして基礎の養生時間です。

Q7: 管状ポールは格子塔(ラティスタワー)と比べてどうですか？
管状ポールは通常、地上での設置面積が小さく、形状がよりすっきりしているため、都市縁部や制約のある回廊で有利になることがあります。格子塔は一部のルートでスパン経済性が異なる場合がありますが、管状ポールは点検箇所の一部を簡素化でき、視覚的な幅を抑えられる可能性があります。最適な選択は、回廊幅、輸送アクセス、そして電力会社側の好みに依存します。

Q8: 30年間で購入者が期待すべき保守は何ですか？
一般的な保守には、年次の巡視、接地の点検、ボルトの締付トルク検証、腐食の点検、そして鳥よけおよび振動ダンパーのための金具レビューが含まれます。ポールは hot-dip galvanized Q345鋼 であるため、表面は点検が比較的容易です。沿岸環境では、特に基礎部ゾーンおよび接続部において、計画的な腐食モニタリングが依然として必要です。

Q9: 見積りパッケージで典型的な保証範囲はどのようになりますか？
保証範囲は契約の構成に依存します。供給のみのパッケージでは、通常、製作品質、溶融亜鉛めっき、ならびに材料の適合性が対象になります。ターンキーのパッケージでは、定義された期間における設置の施工品質およびコミッショニング支援が含まれる場合があります。購入者は、オファーが鋼材セクション、ボルト、絶縁物金具、導体アクセサリ、およびドキュメント納品物をそれぞれ別個にカバーしているかを確認すべきです。

Q10: 送電タワープロジェクトにおけるROIはどのように評価されますか？
送電のROIは通常、15-30年 の期間でモデル化され、短期の小売の回収としては扱われません。電力会社は、回避できた停電、送電能力の向上、混雑の低減、そして保守負担の軽減を見ています。マプトでは、当該ラインが変電所の接続性を改善する、または商業・工業ゾーンでの負荷成長を支える場合に、価値の根拠が最も強くなります。
