ミュンヘン・テレコム・タワー市場分析：35ユニットのネットワーク拡張のための25m都市型マクロ構成ガイド

ミュンヘン・テレコムタワー市場分析：35ユニットのネットワーク拡張のための25m都市型マクロ構成ガイド

概要

ミュンヘンの人口密集した都市部、モバイルデータ需要の高さ、そして厳格な都市内設置制約により、25mの鋼製モノポールは実用的なマクロセル形式となります。典型的な35ユニットの導入では、60 m/sの風荷重に対応し、30年の設計寿命を備えたQ345の溶融亜鉛めっきモノポールが、都市のインフィル（隙間）と交通回廊のカバレッジ要件に適合します。

要点

25mの通信タワーは、ミュンヘンの都市部マクロカバレッジに適したサイズクラスです。製品表では、屋上および都市インフィル用途に15-25mのタワーを割り当てており、3-6枚のパネルアンテナと8-15tの構造質量が前提になっています。

• ミュンヘンでの一般的な35基の展開では、25mテーパー付き鋼製モノポールを使用し、15-25mの都市インフィルクラスに整合し、概算の1基あたり9tのデッドウェイトとなります。
• 指定されたQ345の溶融亜鉛めっき鋼および高腐食ゾーン処理は、Climate-Data.org（2024）によると年間降水量が約1,000 mmであるミュンヘンの湿った冬季条件に適合します。
• TIA-222-Hの荷重手法に基づく保守的な設計マージンを提供する、60 m/sで係数1.35の風荷重クラス3評価が、ミュンヘンの通常の運用風候条件を上回ります。
• 6枚のパネルアンテナに加えて3 RRUsのアンテナ構成は、City of Munich（2024）によると人口が約1.59 millionの都市における4G/5Gの高密度化（デンシフィケーション）に対する都市マクロサイトのプロファイルに適合します。
• CKD形式で出荷される35基の一般的なパッケージは、輸送量を**60-70%**削減でき、ミュンヘンの建設ゾーン近辺での内陸配送および保管制約において重要になります。
• 推奨されるコンクリート基礎(パッド基礎)は、地盤工学的条件が浅い基礎を支持できる場合に適しており、特に舗装または準舗装の都市区画における25mポールに適しています。
• 一般的な製造リードタイムは30-45日ですが、許可、基礎、ユーティリティのクリアランスが完了した後は、現地での設置はサイトごとに週ではなく日で測られることが多いです。
• 指定されたアクセサリ一式—はしご、ケーブルラック、航空障害灯、接地システム、避雷針、3つのアンテナプラットフォーム、安全ケージ—は、ドイツの都市部における法令順守と、保守アクセスに対する期待を支えます。

ミュンヘンにおける市場コンテキスト

ミュンヘンは加入者密度が高く、プレミアムなオフィス地区、鉄道回廊、密集した住宅地を併せ持つため、マクロセルのインフラは、コンパクトな都市部の範囲内で、カバレッジ、キャパシティ、そして視覚的な影響のバランスを取る必要があります。ミュンヘン市（2024）によると、同自治体の人口は約 1.59 million人であり、ドイツで3番目に大きい都市で、モバイルデータ需要が非常に高い市場の1つです。

バイエルン州統計局（2024）によると、ミュンヘン地域では人口と雇用の集中が引き続き強く、ビジネス地区や交通ハブにおける日中の端末密度が高まります。電気通信の観点では、単一のサイトが地理的到達範囲だけを目的に計画されることはほとんどなく、通常は、セクタ負荷、街路レベルでの視覚的な煩雑さ、そして 数百メートルから数キロメートル の範囲でのバックホールへのアクセス可能性が評価されます。

気候もモノポール選定に影響します。Climate-Data.org（2024）によると、ミュンヘンでは年間降水量が概ね 1,000 mm であり、冬季の気温は定期的に 0°C に接近、または下回ることがあり、腐食管理とメンテナンスアクセスの要件が高まります。このため、露出した都市部の立地では、未処理の鋼材システムよりも、30年の設計寿命 を持つ溶融亜鉛めっき鋼製モノポールの方が適しています。

ドイツのモバイルネットワーク戦略も、大都市における高密度化を後押ししています。連邦ネットワーク庁、Bundesnetzagentur（2024）によると、ドイツは、輸送ルートや人口の多い地域に沿ったブロードバンド品質を改善するために、モバイルのカバレッジ義務とサイト密度を拡大し続けています。ミュンヘンにおいては、格子塔のようなより大きな視覚的ボリュームを伴わずに 6 panelアンテナと3 RRUs を支えられるコンパクトなマクロポールが有利になります。

規格の整合も、もう1つの地域要件です。ドイツの購入者は、国際的な構造設計手法に加えて、追跡可能な製造規格を期待することがよくあります。この文脈では、構造荷重に対する TIA-222-H と、塔の建設実務に対する GB/T 50233 が、輸出志向の調達における実務的な基準となりますが、最終承認の前には、現地の許認可、接地、航空標識、そしてEMF（電磁界）適合について、ドイツおよびバイエルンの規則に照らして確認する必要があります。

実務上の含意は明確です。ミュンヘンでは、多くの都市部のマクロ・インフィルに対して、農村部の 45-55m ワイドエリア用タワーは不要です。必要なのは、マルチセクタのアンテナを支え、制約のある敷地に収まり、都市の物流に合わせて分割形式で納入できるコンパクトな鋼製モノポールのクラスです。SOLAR TODO が Telecom Tower ラインで位置付けているのは、この技術的ニッチです。

推奨技術構成

ミュンヘンの都市部マクロカバレッジでは、一般的な35基の導入では、土壌条件が許容する場合にコンクリートパッド基礎を用い、6パネルアンテナ付きの25m溶融亜鉛めっき鋼製モノポールと、各サイトあたり3 RRUsで構成するのが典型的です。

正しいサイズクラスは、工学テーブルの15-25mカテゴリです。これは、ミュンヘンのニーズが郊外の幹線道路向けのカバレッジではなく都市部のインフィルであるためです。このクラスは、1プラットフォーム / 3-6パネルアンテナ / 8-15t(塔あたり)として定義されており、25m高さおよび~9t(塔あたり)というプロジェクト固有の構成は、その範囲内に収まります。サイトでより大きな後退距離や、より広いオーバービルドクリアランスが必要でない限り、このプロファイルを25-35m郊外クラスへ移すのは不適切です。

この規模の35基導入では、次のベースライン構成を用いるのが一般的です。

• 25mテーパード鋼製モノポール塔の35基
• Q345鋼、溶融亜鉛めっき
• 塔あたり約9tの構造重量
• 風荷重クラス3、1.35係数で60 m/sに対応
• 高腐食ゾーン保護システム
• 都市部マクロ負荷向けの6パネルアンテナ + 3 RRUs
• コンクリートパッド基礎
• 3アンテナプラットフォーム
• 登はし(クライミングラダー)、ケーブルラック、航空障害灯、接地システム、避雷針、安全ケージ
• 30年の設計寿命
• CKD出荷で**60-70%**の体積削減
• 製造リードタイム：30-45 days

この構成は、ミュンヘンに適しています。25mポールは、多くの街路レベルの障害物、樹木、ミッドライズのフロントエフェクトをクリアできるほど十分に高い一方で、35-45mの郊外または幹線道路クラスのポールと比べると、都市部での許認可に対してまだコンパクトです。ITU（2023）によれば、都市のモバイル容量計画は、特に4G/5Gのトラフィックがビジネスおよび交通ゾーンに集中している場合、より高い構造物だけに依存するのではなく、より密なサイトグリッドにますます依存するようになっています。

本仕様におけるアンテナ負荷は、6パネル + 1マイクロ波ディッシュ + 3 RRUsという汎用の回転荷重ケースよりもわずかに軽くなっています。これは、プロジェクト固有の要件が6パネル + 3 RRUsのみであるためです。これは、光ファイバーまたは短距離の都市バックホールが利用可能で、すべてのサイトでマイクロ波ディッシュが必須ではない場合に理にかなっています。ミュンヘンでは、これによりトップヘッドの負荷を抑え、ゾーニング審査を簡素化し、建方の複雑性を低減できます。

したがって、SOLAR TODOは、ミュンヘンでは背の高い地方（農村）向けカバレッジタワーではなく、コンパクトな都市部マクロモノポールのサプライヤーとして主に評価されるべきです。技術的適合性は、区画の形状、ユーティリティ競合のチェック、地盤工学的な検証に依存しますが、25m / 9t / 60 m/sのプロファイルは、実現可能性分析のための適切な出発点です。

技術仕様

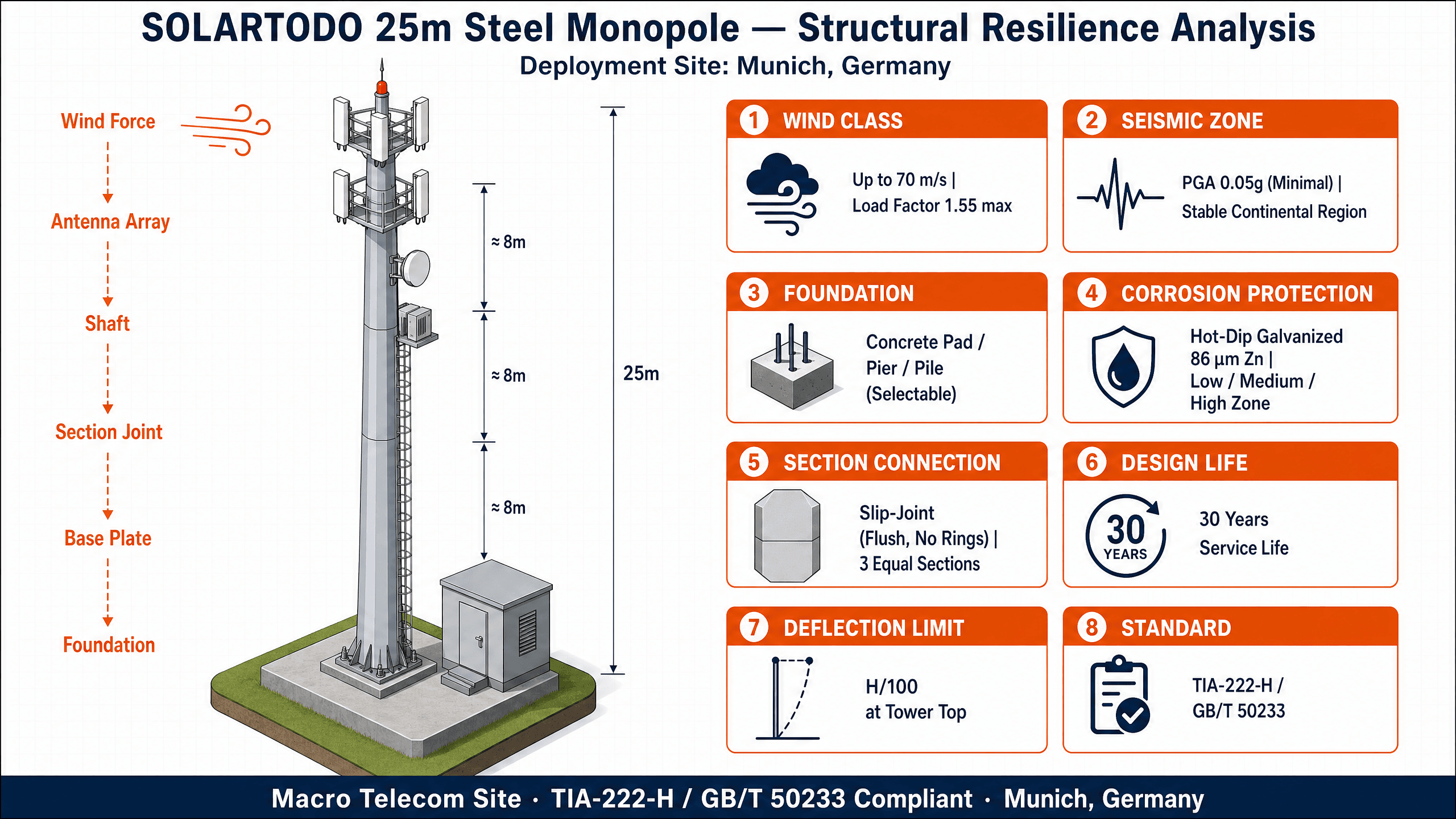

指定のミュンヘン構成は、1基あたり約9tの25m Q345鋼製モノポールであり、TIA-222-HおよびGB/T 50233に準拠し、6パネルアンテナ、3 RRUs、そして30年のサービス寿命を設計しています。

• 製品タイプ: 鋼製通信タワーモノポール、テーパー付き円筒形状
• 用途区分: 都市マクロサイト
• 高さ: 25m
• 数量の目安: 約35基（この規模の典型的な都市ゾーン展開向け）
• 材質: Q345鋼
• 表面処理: 高腐食環境向けの溶融亜鉛めっき
• タワー重量: 約9t/基（約 350 kg/m）
• サイズ区分の適合: 3-6枚のパネルアンテナおよび8-15tのタワー質量で、15-25mの都市インフィルクラスに適合
• アンテナ荷重: 6×パネルアンテナ + 3×RRUs
• 風圧区分: クラス3、60 m/s、係数 1.35
• 基礎形式: コンクリートパッド基礎
• 接続形式: 輸送および建方の効率化のためのフランジ付きボルトオンのセクション設計
• プラットフォーム: 3つのアンテナプラットフォーム
• アクセスシステム: 登はしご + 安全ケージ
• ケーブル管理: 一体型ケーブルラック
• 保護システム: 接地システム + 架空線(避雷) + 航空障害灯
• 設計寿命: 30年
• 出荷形態: CKD、物流量を 60-70% 削減
• 生産ウィンドウ: 30-45日
• 規格: TIA-222-H / GB/T 50233

TIA（2022）によれば、塔構造は、風、該当する場合の着氷、付属物の荷重、ならびに支配する荷重組合せ下での使用性について点検されなければなりません。IEEEは、「適切な接地およびボンディングは、落雷による損傷を制限し、要員の安全性を向上させるために不可欠である」と述べており、これは指定の接地システムおよび避雷ロッド一式に直接関連します。

国際電気通信連合（ITU）は、「インフラ共有と効率的なサイト設計は、ブロードバンド拡大の重要な推進要因である」と述べており、これは土地利用が制約される密集都市におけるコンパクトなモノポール形式を支えます。ミュンヘンにおいては、それは、都市の許認可および物流の観点から、より広い設置面積を必要とする構造よりも、セクション式フランジモノポールがしばしばより実用的であることを意味します。

実施アプローチ

一般的なミュンヘンでの展開は、約3〜6か月の間に5つの段階で進行し、全体スケジュールのうち30-45日間の製造期間は、その一部にすぎません。許認可や土木工事が完了時期を左右することが通常だからです。

第1段階：サイトのスクリーニングと許認可。 開発者は通常、用途地域、屋上または地上賃貸借の権利、ユーティリティの競合、EMF（電磁界）適合、航空障害灯の作動トリガーを評価します。ミュンヘンでは、都市部の区画が制約されており、公的な公共空間の承認には複数の利害関係者によるレビューが必要になる場合があるため、この段階が最も遅くなることがあります。ここでは、25m のモノポールがコンパクトな都市型の形状に収まるため役立ちます。

第2段階：地盤調査のレビューと基礎設計。 プロジェクト固有の推奨は コンクリートのパッド基礎 ですが、これは地盤支持力、地下水、凍結深度の確認の後にのみ確定すべきです。~9t の 25m ポールに、アンテナおよび風荷重を加えた場合、敷地に軟弱な埋め土、埋設ユーティリティ、高い地下水による複雑さが見られないなら、浅いパッドでも実用的です。

第3段階：製造とCKD出荷。 SOLAR TODO は、CKD出荷により 60-70% の物流量削減が可能な フランジ付きのボルトオン区分 でモノポールを供給できます。ミュンヘンでは、ヤードの段取りが高コストであり、都心部へのトラックアクセスが時間制限されることが多いため、これは重要です。分割納品は、過大な1体輸送と比べてクレーンの稼働時間も短縮します。

第4段階：土木工事と建て方。 パッド基礎が必要なコンクリート強度に到達したら、建て方は通常、アンカーボルトの検証、ベース部材の設置、区分ごとのボルト締結、鉛直性の確認、接地設備の設置、付帯品の取り付けを含みます。25m のモノポールでは、モバイルクレーンとコンパクトな玉掛け作業チームで通常は十分ですが、現地の揚重計画や道路の通行止めがなお必要になる場合があります。

第5段階：アンテナの設置とコミッショニング。 最終段階では、6 panel antennas と 3 RRUs を取り付け、ケーブルラック上でフィーダーまたは光ファイバー/電源ケーブルを配線し、接地の連続性を試験し、障害灯の作動を検証します。受入れには、構造用ボルトのトルク記録、溶融亜鉛めっきの検査、ならびに TIA-222-H および現地の通信要件に対する竣工図書（as-built documentation）を含めるべきです。

期待される性能とROI

ミュンヘンの都市部における25mのアーバンマクロ・モノポールは、通常、人口密集地区でのセクタ化されたカバレッジと容量を改善します。一方で、最も強い財務的な根拠は、タワーの高さそのものからというより、ネットワークの迅速なデンシファイ（高密度化）、物流コストの低減、そして30年の構造寿命によってもたらされることが多いです。

GSMA（2023）によると、欧州におけるモバイルデータトラフィックの成長は、オペレーターをより密なサイトグリッドと容量志向の投資へと引き続き押し進めています。実務的には、25mのモノポールに6枚のパネルと3つのRRUを組み合わせることで、屋上の権利が限られている、または一貫していない場合でも、マルチセクタの都市部アーバンマクロサービスを支えられます。価値は、単に電波到達距離が伸びることだけではありません。混雑する時間帯における、より安定したスループットが得られることです。

ライフサイクルの経済性は、鋼材の耐久性、メンテナンス間隔、そして設置の複雑さに左右されます。溶融亜鉛めっきに加えて30年の設計寿命を採用することで、より低グレードの表面処理システムと比べて、塗り替えや腐食への介入を減らせます。特に、湿潤な冬の気候では効果が大きくなります。NREL（2023）によると、ライフサイクルコスト分析では、メンテナンスへのアクセスや交換のイベントが高コストになる場合、より長寿命のインフラが一貫して有利になることが示されています。

CKD（部品のまま出荷）による輸送も、コスト構成を変えます。60-70%の輸送量削減は、特に35台を1回のバッチで調達する場合に、運賃、内陸での取り扱い、そして一時保管の必要量を抑えられます。モノポールを、よりかさばる代替品と比較する買い手にとって、この物流要因は、設置が始まる前であっても、納品時のプロジェクトコストに実質的な影響を与え得ます。

投資収益率（ROI）は通常、単純なエネルギー回収モデルではなく、ネットワークKPIの改善、共同設置（コロケーション）の可能性、そしてリース効率によって評価されます。ミュンヘンでは、妥当な計画前提として、コンパクトな25mモノポールが、インフィル（空白地帯の埋め込み）エリアでのサービス開始までの期間を短縮し、30年にわたる長期の賃貸継続、または設備更新サイクルを支えられると見込むことができます。買い手は、ROIを、現地のリース料、許認可コスト、追加されるセクタ容量あたりのオペレーター収益を用いてモデル化すべきです。

結果と影響

ミュンヘンにおいて、35基の25mモノポール計画がもたらす最も可能性の高い影響は、都市部におけるマクロカバレッジの連続性の向上、ピーク時（混雑時間帯）における容量配分の改善、そして高密度な都市の街区構造の中での展開（デプロイ）物流のより予測可能な運用です。

より高い 35-45m の高速道路用または郊外（peri-urban）ポールと比べて、25m クラスは視覚的なボリューム（圧迫感）と基礎需要を低減しつつ、6パネルアンテナおよび3 RRUs を引き続き支えます。これは、インフィル地区（既存市街地の隙間への導入エリア）、鉄道に隣接する区画、商業ブロック、そして自治体のユーティリティ拠点に対してより適合します。コンクリートパッド基礎およびCKD（部品の完全に近い形での出荷）納入に合わせることで、この形式は複数の区画にわたる展開の反復をより迅速に行うことも可能にします。

調達チームにとって実務上の結果は標準化です。構造クラスを1つに統一し、25m、~9t、Q345、60 m/s を、約 35基 にわたって適用することで、予備品（スペア）の計画、建方（エレクション）方法書、そして検査手順を簡素化できます。これが、SOLAR TODO の通信タワー提供がミュンヘンの都市拡大プロファイルに関連性が高い主な理由です。

比較表

以下の表は、実現可能性スクリーニングの際に購入者が検討し得る代替の通信タワークラスと、推奨するミュンヘン25m都市型マクロ・モノポールを比較します。

構成	高さ	想定用途	アンテナ負荷	タワー重量	基礎	ミュンヘンにおける都市適合性	ロジスティクス
推奨 SOLAR TODO 通信タワー	25m	都市型マクロ／インフィル	6パネル + 3 RRUs	約9t	コンクリート基礎パッド	高	CKD、60-70%体積削減
小型インフィル・モノポール	15-20m	密集した屋上または狭小区画	3-6パネル	8-12t	パッド／屋上フレーム	中	良好
郊外モノポール	30-35m	住宅地の縁部／より広い間隔	6-9パネル	15-22t	パッド／独立基礎（ピア）	中-低（都心部）	中程度
幹線道路／郊外モノポール	35-45m	コリドー（走行回廊）カバー＋マイクロ波	6-9パネル + 1-2マイクロ波	22-30t	独立基礎（ピア）／杭	密集地区では低い	低い
農村部の広域タワー	45-55m	まばらなカバレッジ・フットプリント	9-12パネル	30-40t	杭／大型パッド	非常に低い	低い

価格設定・見積

SOLAR TODO は、本製品ラインに対して 3 つの価格ティアを提供します。FOB Supply（設備は中国工場渡し）、CIF Delivered（海上運賃および保険を含む）、および EPC Turnkey（完全に据付・試運転済み、1年間保証付き）。大規模導入向けには数量割引が利用可能です。オンラインでシステムを設定すれば即時の概算ができ、または 当社のエンジニアリングチームにカスタム見積を依頼できます（[email protected]）。

ミュンヘンの購入者の場合、見積の正確性は、他の何よりも 4 つの変数に依存します。基礎範囲、めっき仕様、アクセサリーパッケージ、そして現地の据付制約です。したがって、完全な RFQ には、地盤工学データ、セクター別のアンテナ荷重、必要なプラットフォーム、接地の詳細、および納入先住所を含めるべきです。これにより、SOLAR TODO は意図した都市部のマクロ運用サイクルに合わせて、Telecom Tower の資材明細（BOM）を調整できます。

よくある質問

ミュンヘンの購入者は、25mモノポールのRFQ（見積依頼）を発行する前に、高さ、風荷重等級、基礎、リードタイム、メンテナンス、保証範囲、商用オプションについて通常回答を必要とします。

Q1: なぜミュンヘンでは35mまたは45mのタワーではなく、25mの電気通信タワーが推奨されますか？
A 25m モノポールは、製品表の 15-25m 都市インフィル（市街地補完）クラスに適合し、より高い郊外または高速道路向けタワーよりもミュンヘンの密集した区画パターンにより適しています。これは、35-45m 構造物でしばしば伴う、より大きな視覚的ボリューム、重い基礎、そして許認可の難しさを伴わずに、6パネルアンテナおよび3 RRUs をサポートします。

Q2: 指定された9tのタワー重量は、25mモノポールとして現実的ですか？
はい。プロジェクト固有の質量は ~9t、つまりおおよそ 350 kg/m であり、Q345鋼 を用いたコンパクトな都市型モノポールとして整合しています。また、15-25m 都市インフィルタワー向けの 8-15t のサイズクラスの範囲内にも収まります。これにより、調達審査の観点から技術的に信頼できる構成になります。

Q3: このミュンヘン構成はどの程度のアンテナ搭載に対応しますか？
指定の搭載は 6パネルアンテナ＋3 RRUs であり、都市型マクロの4G/5Gサイトに適しています。これはマイクロ波を多用する郊外プロファイルより軽量なため、マストヘッドの負荷を適度に保ちつつ、マルチセクタのサービスを支えるのに役立ちます。最終的な構造チェックは、必ずアンテナの正確な型式、想定面積、取付オフセットを用いて行う必要があります。

Q4: 生産と納品には通常どれくらいかかりますか？
記載の生産期間は、タワー一式で 30-45日 です。許認可、基礎の養生、通関、内陸輸送、クレーン手配などにより、全体のプロジェクトスケジュールはさらに数週間長くなる可能性があります。35ユニット のバッチでは、購入者は通常、すべてのサイトが同時に建設されることを前提にせず、段階的なリリースで調達計画を立てます。

Q5: ミュンヘンのサイトではコンクリートのパッド基礎で十分ですか？
十分である場合があります。特に、土壌の支持力が適切で地下水条件が管理可能な 25m モノポールでは有効です。ただし、最終的な基礎は地盤工学レポートおよびサイト固有の荷重ケースに従う必要があります。埋戻し材、埋設設備、または軟弱な土壌が存在する場合、製作のリリース前に設計の見直しが必要になることがあります。

Q6: 30年の設計寿命において、どのようなメンテナンスが想定されますか？
一般的なメンテナンスには、ボルトの年次または定期点検、溶融亜鉛めっき（ガルバナイズ）の状態、接地の連続性、はしごおよび安全ケージの健全性、警告灯の機能、ケーブルラックの状態が含まれます。大きな風害の後には、追加の点検を推奨します。溶融亜鉛めっきのモノポールは、頻繁なコーティング補修が必要な構造物よりも、メンテナンスコストが一般に低くなります。

Q7: ミュンヘンでは鋼製モノポールはトラス(格子)タワーと比べてどうですか？
モノポールは通常、必要な敷地面積が小さく、都市部でのプロファイルがよりすっきりしており、制約のある区画への設置が容易です。トラスタワーはより高い位置でより重い荷重を支えられますが、ミュンヘンでの 25m 都市型マクロ用途では、モノポールのほうが計画面で適合することが多いです。本ガイドはモノポールのみを対象としており、トラス構造物は対象としていません。

Q8: この種のタワーで最も重要なROI(投資対効果)要因は何ですか？
主なROIの推進要因は、ネットワークの高密度化の迅速化、セクタ容量の向上、共同設置（コロケーション）の可能性、そして CKD shipping による物流コストの削減です。60-70% の体積削減により、運賃および保管コストを下げられます。一方で、30-year の設計寿命により、構造資本コストを長いサービス期間にわたって分散できます。購入者は、現地のリースおよび交通（トラフィック）の前提でROIをモデル化すべきです。

Q9: 保証範囲は、異なる供給モデルではどのように典型化されますか？
保証範囲は、購入者が材料供給のみを選ぶのか、より広い納入パッケージを選ぶのかによって異なります。価格セクションでは、EPC Turnkey に 1年保証 が含まれることが指定されています。FOBまたはCIF供給の場合、購入者は通常、購入契約において、構造の製作、溶融亜鉛めっき品質、ならびに不足品（missing-item）請求に関する保証条件を確認します。

Q10: SOLAR TODOに対するRFQには、どのような書類を含めるべきですか？
強力なRFQには、サイト座標、目標高さ 25m、アンテナ数、RRU数、風要求 60 m/s、基礎の希望、腐食カテゴリ、必要な付属品、ならびに仕向地の詳細を含めるべきです。地盤工学データおよび現地の許認可制約を追加すると、見積の精度が向上します。購入者は Telecom Tower製品ページ から開始するか、お問い合わせ できます。

参考文献

1. ミュンヘン市（2024年）：ミュンヘンが約159万人の住民であることを示す人口および自治体統計。
2. バイエルン州統計局（2024年）：ミュンヘンおよび上バイエルンの地域的な人口動態と経済的集中に関するデータ。
3. 連邦ネットワーク庁（2024年）：ドイツのモバイルネットワークに関するカバレッジ義務および電気通信インフラの監督。
4. TIA（2022年）：TIA-222-H、アンテナ支持構造物およびアンテナのための構造標準。
5. ITU（2023年）：ブロードバンド・インフラ拡大、サイト効率、および都市ネットワークの高密度化に関するガイダンス。
6. IEEE（2021年）：電気通信サイトの安全性および設備保護に関連する接地および落雷保護のガイダンス。
7. NREL（2023年）：長寿命インフラ資産および保守計画に適用可能なライフサイクルコスト分析手法。
8. Climate-Data.org（2024年）：年間降水量が約1,000 mmであり、腐食曝露に関連する冬季の気温パターンを含むミュンヘンの気候プロファイル。

配備機器

• 35 × 25m テーパー形鋼製モノポール通信タワー、都市マクロクラス
• Q345 溶融亜鉛めっき鋼構造物、高耐食ゾーン処理
• タワーあたり構造質量 約9t
• 風荷重クラス3の評価：60 m/s、係数 1.35
• タワーあたりアンテナ荷重：6 × パネルアンテナ + 3 × RRUs
• コンクリートパッド基礎の設計
• タワーあたり 3 × アンテナプラットフォーム
• 安全ケージ付き登はしご
• 統合ケーブルラック
• 航空障害灯
• 接地システム
• 架雷針
• CKD出荷向けのフランジ付きボルトオン式セクション接続
• 設計寿命 30年
• 製造リードタイム：30-45 days
