Nassau通信タワー市場分析：20m都市型マクロモノポール構成ガイド

40m/s風速設計、CKD輸送、掘削ピア基礎を備えた80基、20m Q345鋼製Telecom Tower構成のNassau向けガイド。

Nassau通信タワー市場分析：20m都市型マクロモノポール構成ガイド

Nassau通信タワー市場分析：20m都市型マクロモノポール構成ガイド

要約

NassauのNew Providence市場は人口296,521人を有し、40m/sの風速設計、7tのQ345モノポール、輸送容積を60-70%削減するCKD輸送を用いた、約80基の20m鋼製Telecom Tower計画を支えます。

重要ポイント

  • 典型的な80基規模のNassau都市型マクロ計画では、ラチス、FRP、共用構造物ではなく、20mのテーパー鋼製モノポールを使用します。
  • 各タワーの重量は約7tで、指定された20m都市型インフィル構成では350kg/mに相当します。
  • 指定アンテナ荷重は、タワー1基あたり3 x 25kgのパネルアンテナ、すなわちブラケットおよびフィーダー余裕前で公称アンテナペイロード75kgです。
  • この構成では、TIA-222-H方式に基づく基準設計入力として、40m/s、係数1.0のWind Class 1を採用します。
  • New Providenceの2022年人口は296,521人で、24の監督地区に集中しており、高密度な都市カバレッジ需要を生み出しています。
  • CKDセクション輸送によりタワー輸送容積を60-70%削減でき、Nassauへの島嶼物流において重要です。
  • 推奨アクセサリーには、2つのアンテナプラットフォーム、ラダー、ケーブルトレイ、航空障害灯、接地システム、避雷針、安全ケージが含まれます。
  • 生産リードタイムは通常、輸送、通関、ピア掘削、建方、コミッショニング前に30-45日です。

Nassauの市場背景

Nassauのモバイルインフラ需要は、人口296,521人の島嶼市場、沿岸腐食環境、観光ピーク、コンパクトな都市地区によって形成されています。Commonwealth of The Bahamas Census of Population and Housing (2022)によると、New Providenceは全国人口398,916人のうち296,521人の住民を記録しており、Nassauを含む同島に国全体のおよそ4分の3が集中しています。この集中は、非常に高い地方向けカバレッジタワーよりも、都市型マクロセルとインフィル構造物を支えます。

Government of The Bahamasの地区データ (2022)によると、New Providenceには24の監督地区があり、地区人口は一般に約9,000人から17,700人の範囲です。このパターンは、制約のある都市部および郊外区画に挿入できる、反復可能な20mから25mのモノポール資産に適しています。SOLARTODOにとって関連性の高い製品適合は、低い視覚的影響、耐腐食性、標準化されたアンテナ取付を両立する溶融亜鉛めっき鋼製Telecom Towerです。

CIA World Factbookの通信データ (2012)によると、The Bahamasには近代的な通信設備、高度に発達した自動国内システム、14の島を結ぶ国内海底ケーブル接続がありました。引用データは古いものの、Nassauが国内トラフィックハブとして機能する理由をなお示しています。すなわち、国際バックホール、政府活動、金融サービス、港湾、ホテルがNew Providenceに需要を集中させています。ITUは「universal and meaningful connectivity」をデジタルアクセスの政策目標としており、したがってNassauのサイト計画では、見出し上のピーク速度だけでなく、レジリエントな都市カバレッジを優先すべきです。

Nassauでは沿岸耐久性も必要です。World BankのThe Bahamas向け気候リスクガイダンス (2021)によると、同国はハリケーン、海面上昇、沿岸洪水のリスクにさらされており、通信資産では腐食管理と風荷重検証が重要になります。塩害空気に近い亜鉛めっき鋼には高腐食ゾーン分類が適切であり、特に嵐の季節に保守アクセスが中断される可能性がある場所では重要です。

推奨技術構成

Nassau向けの推奨構成は、都市型マクロおよび都市型インフィルカバレッジを対象とする、約80基の20m鋼製Telecom Towerプログラムです。指定高さが20mでアンテナ荷重が3基のパネルアンテナであるため、正しいサイズクラスは15-25mの屋上および都市型インフィルカテゴリです。製品は、ラチスタワー、FRPポール、共用ユーティリティ構造物ではなく、テーパー円形または八角形の鋼製モノポールであるべきです。

この規模の典型的な80基展開は、コンクリート掘削ピア基礎を備えた20m溶融亜鉛めっきQ345鋼製モノポールで構成されます。指定タワー重量は1基あたり約7t、すなわち350kg/mで、一般的な8-15tの都市型インフィル参照帯より軽量ですが、詳細な構造計算で検証される場合、プロジェクト固有の20m通信モノポールプロファイルとして許容可能です。SOLARTODOは、7tの値をWind Class 1、3パネル荷重、30年設計寿命に紐づく管理設計入力として扱うべきです。

アンテナプロファイルは意図的に保守的です。25kgのパネルアンテナを3 x構成とし、高密度5Gホットスポットではなく都市型インフィル向けに設定しています。これにより容量の過大表現を避け、タワークラスをNassauの区画制約、ゾーニング上の視認性、塩害空気下の保守ニーズに整合させます。事業者が後日、追加RRU、マイクロ波ディッシュ、小型セルを必要とする場合、荷重変更を承認する前にTIA-222-Hに基づいて構造を再確認すべきです。

SOLARTODOの推奨形式は、CKDで出荷されるフランジ式ボルトオンのセクション型モノポールです。Nassauでは港湾およびラストマイル物流が本土プロジェクトより制約されるため、CKD輸送は商業的に重要です。60-70%の容積削減は、コンテナ数、荷役の複雑さ、受入ヤードの仮置き面積を削減できます。この構成には、昇降ラダー、ケーブルトレイ、航空障害灯、接地システム、避雷針、2つのアンテナプラットフォーム、安全ケージを含めるべきです。

技術仕様

Nassau Telecom Tower仕様は、20mのQ345亜鉛めっき鋼製モノポール、3 x 25kgパネルアンテナ、40m/s風速設計、掘削ピア基礎を使用します。

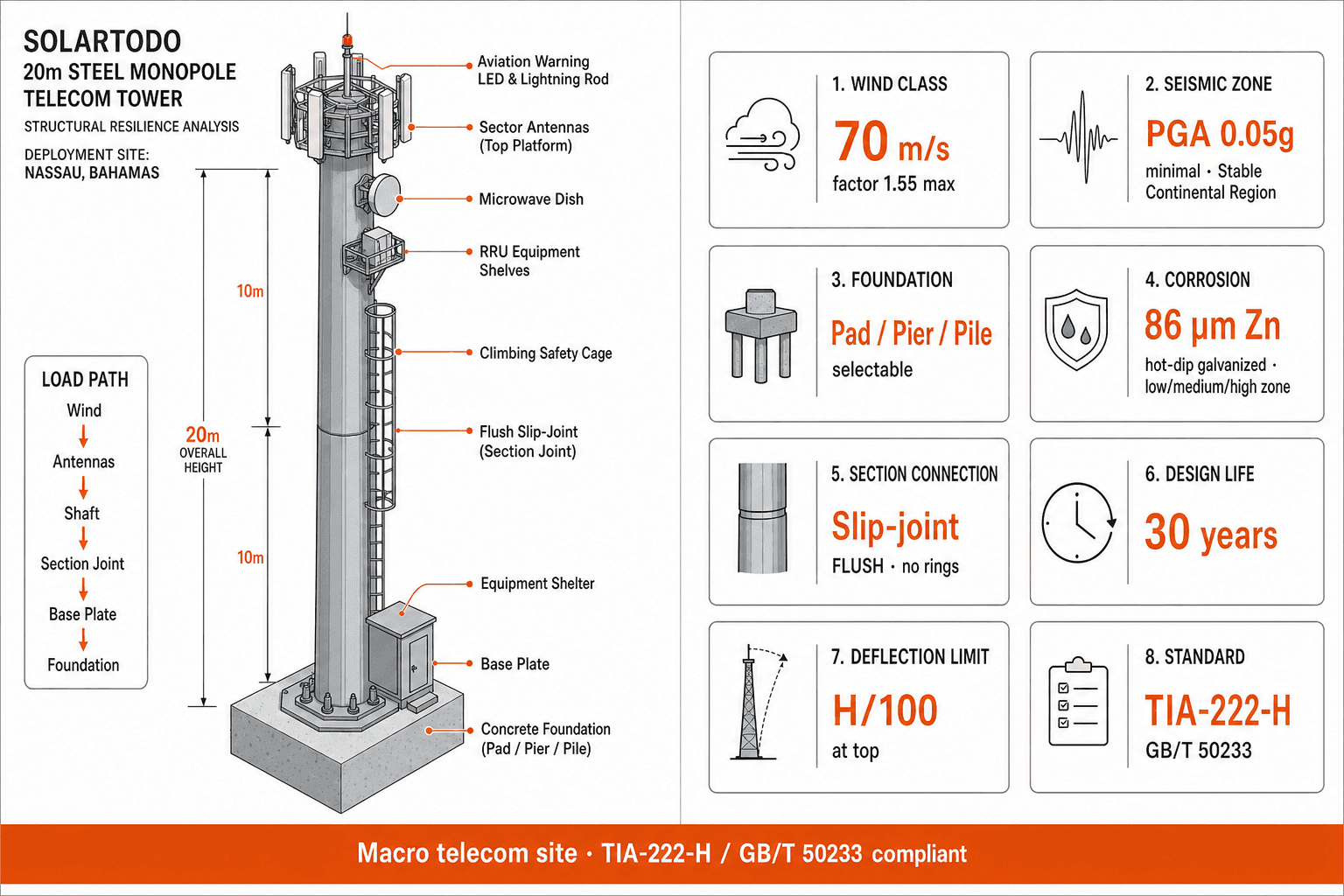

Telecom Tower - 構造レジリエンス

  • 製品タイプ：鋼製Telecom Tower、テーパー円形または八角形モノポール形式のみ。
  • 数量前提：典型的なNassau都市型マクロプログラムで約80基。
  • 高さ：20m、15-25m都市型インフィルサイズクラス内。
  • ポールクラス：都市型マクロサイト、コンパクトなNew Providenceカバレッジゾーンに適合。
  • 材料：高腐食環境向けQ345溶融亜鉛めっき鋼。
  • 概算重量：タワー1基あたり7t、この特定20m設計では約350kg/mに相当。
  • アンテナ荷重：25kgのパネルアンテナ3 x、合計75kgの公称アンテナ質量。
  • 風荷重クラス：TIA-222-H設計フレームワークに基づくClass 1、40m/s、係数1.0。
  • 基礎：コンクリートピア、通常は地盤確認後の掘削ピア基礎。
  • 接続方式：CKD輸送および現地組立向けフランジ式ボルトオンセクション設計。
  • アクセサリー：昇降ラダー、ケーブルトレイ、航空障害灯、接地システム、避雷針、2つのアンテナプラットフォーム、安全ケージ。
  • 設計寿命：計画的な点検および腐食保守を前提に30年。
  • 生産リードタイム：出荷および現地工事前に30-45日。
  • 規格根拠：TIA-222-HおよびGB/T 50233。

TIAは「Structural Standard for Antenna Supporting Structures and Antennas」としており、これはタワーの風、氷、荷重、使用性確認における中核的な参照カテゴリです。GB/T 50233は架空線建設および鋼構造施工品質に関する中国のエンジニアリング参照規格です。輸出向け通信タワーでは、プロジェクト固有の図面、基礎計算、亜鉛めっき証明書、ボルト材料トレーサビリティと組み合わせるべきです。

実装アプローチ

Nassauでの展開は通常、調査、製造、CKD物流、基礎工事、タワーコミッショニングという5つの管理されたフェーズを通じて進みます。第1フェーズは、カバレッジ目標を利用可能区画、空港照明制約、セットバック制限、地下埋設物、沿岸曝露と照合する無線および土木調査です。土質調査では、各地点で掘削ピア基礎が適切か、または局所的な岩盤、盛土、地下水位条件により調整が必要かを確認すべきです。

第2フェーズは、エンジニアリング提出物と工場生産です。SOLARTODOは、20m Q345モノポールセクション向けに構造図、材料リスト、ボルト明細、亜鉛めっき要件、梱包計画を作成します。提示された生産期間は30-45日ですが、プロジェクトスケジュールには図面承認、第三者検査、輸出書類、船積み予約の時間も加えるべきです。

第3フェーズはCKD輸送です。タワーがセクション式かつフランジ式であるため、シャフト、プラットフォーム、ラダー、ケーブルトレイ、接地部材、照明キットを容積削減に適した形で梱包できます。指定された60-70%の容積削減は、コンテナ利用率、港湾滞留料、保管混雑がタワー製作完了後でも総据付スケジュールに影響し得る島嶼配送では特に重要です。

第4フェーズは土木据付です。掘削ピア基礎は通常、タワー建方前に掘削または穿孔、配筋、打設、養生、測量を行います。鋼製セクションを吊り上げる前に、アンカーボルトテンプレート、グラウト厚、ベースプレートのレベリング、接地連続性を確認すべきです。

最終フェーズは建方とコミッショニングです。作業員はフランジ付きセクションを組み立て、ボルトを仕様どおりに締付け、ラダーと安全ケージを設置し、アンテナプラットフォームを取り付け、接地システムをボンディングし、避雷針を設置し、航空障害灯の動作を確認します。通信機器統合には、アンテナ方位角、チルト、スイープ試験、接地抵抗、竣工図書を含めるべきです。

想定性能とROI

想定性能は、より迅速な都市型インフィルカバレッジ、30年の構造寿命、輸送容積削減、より低い土木複雑性を、より高いマクロタワーと比較して評価したものです。20m都市型マクロモノポールは、すべての屋上サイトや高マストサイトを置き換える設計ではありません。35mから45mのタワーが視覚的または空間的に過剰となる、対象カバレッジギャップ、沿道回廊、ホテルゾーン、港湾アプローチ、住宅地区向けの反復可能な構造物です。

GSMA (2024)によると、多くの島嶼市場および新興市場ではモバイルネットワークが消費者接続需要の大半を担っており、タワー稼働率とバックホール準備状況が経済的レジリエンスの中心になります。Nassauでは、実務的なリターンは単一の目覚ましいカバレッジ半径ではなく、より迅速な用地取得、標準化された基礎、簡素化された反復調達から生まれます。事業者にとって、20mモノポールは、長距離伝搬よりもトラフィック混雑が重要な場所で、段階的な4G/5Gセクター高密度化を支えることができます。

ROIは、解約回避、新規テナント収益、トラックロール削減、ライフサイクル保守を通じて評価すべきです。30年設計寿命により、長期構造期間にわたってcapexを評価できます。一方、溶融亜鉛めっきは高腐食ゾーンにおける再塗装頻度を低減します。妥当な財務モデルには、タワー供給、海上輸送、通関、土木工事、クレーン作業、アンテナ統合、年次点検、雷保護試験、腐食補修 allowanceを含めるべきです。

結果と影響

典型的な80基Nassau構成の想定影響は、SOLARTODOの完了済み展開を主張することなく、都市カバレッジ密度を改善することです。20mの80基では、プログラムはアクセサリーおよび基礎を除き、設置済みモノポール高さ約1,600m、亜鉛めっき鋼製タワー質量約560tに相当します。この規模は調達標準化に十分な大きさでありながら、サイトごとのエンジニアリングレビューも可能にします。

35mから45mのより高いタワーと比較して、20m設計は視覚的影響を低減し、高密度地区での承認を簡素化できる可能性があります。屋上のみの展開と比較すると、事業者はアンテナ高、接地、アクセス、保守時間帯をより制御できます。主な運用リスクは将来の過荷重です。構造レビューなしにRRU、マイクロ波ディッシュ、追加セクターを追加すると、当初の40m/s Wind Class 1前提が無効になる可能性があります。

比較表

20mのNassau構成は、7tタワー、3パネル、掘削ピアを使用するため、より高い郊外または高速道路向けモノポールより都市型インフィルに適しています。

構成要素Nassau推奨Telecom Towerより高い郊外マクロ代替案高密度ホットスポット代替案
高さクラス20m、15-25m都市型インフィル30-35m郊外/住宅地25-30m高密度都市部
典型的なタワー重量~7t指定15-22t参照帯15-22t参照帯
アンテナ荷重3 x 25kgパネル6-9パネル9パネル + 6 RRUs + 3小型セル
基礎コンクリート掘削ピア土質に応じてピアまたは杭より厳格な振動/アクセスレビューを伴うピア
風荷重クラス根拠40m/s、係数1.0サイトにより40-70m/sサイトにより40-70m/s
Nassauでの最適用途都市型マクロおよびインフィルより広い住宅地カバレッジ高トラフィックホットスポットのみ
輸送方式CKD、60-70%容積削減CKD、より高い鋼材トン数CKD、より多いアクセサリーパッケージ
構造レビューのトリガー追加RRU/ディッシュ荷重すべて高さまたはテナント増加すべてのテナント/荷重変更

価格と見積

Nassau向けSOLARTODO価格は、根拠のない汎用単価ではなく、供給範囲、引渡条件、EPC責任に基づいて見積もるべきです。SOLARTODOはこのproduct_lineに対して3つの価格階層を提供します：FOB Supply（中国工場渡し機器）、CIF Delivered（海上輸送および保険を含む）、EPC Turnkey（完全据付、コミッショニング済み、1-year warranty付き）。大規模展開には数量割引があります。即時見積にはオンラインでシステムを構成するか、当社エンジニアリングチーム [email protected] にカスタム見積を依頼してください。

技術レビューは、SOLARTODO Telecom Tower製品ページから開始し、座標、アンテナスケジュール、風荷重要件、腐食クラス、サイトアクセス制限、基礎データを提供してください。購入者は、タワー数量またはEPC範囲を確定する前に、正式なエンジニアリングレビューのためにお問い合わせいただくこともできます。

よくある質問

Q1：NassauにはどのTelecom Tower仕様が推奨されますか？ 典型的なNassau構成では、溶融亜鉛めっきQ345鋼で製造された20mテーパー鋼製モノポールタワーを約80基使用します。各タワーの重量は約7tで、3 x 25kgのパネルアンテナを支持します。この構成は都市型マクロおよびインフィルカバレッジ向けであり、地方の広域カバレッジ向けではありません。

Q2：35mまたは45mタワーではなく20mモノポールが好まれる理由は何ですか？ 20mタワーは15-25m都市型インフィルクラスに適合し、Nassauの高密度なNew Providence地区により適しています。35mから45mのより高いモノポールは、高速道路、都市周辺部、またはより広いカバレッジサイトに適しています。指定された3パネルアンテナ荷重には、より高く重いマクロ構造は不要です。

Q3：想定される展開スケジュールはどの程度ですか？ 工場生産は通常、図面承認および材料確認後30-45日です。全体スケジュールには、サイト調査、地盤レビュー、CKD梱包、海上輸送、通関、掘削ピア基礎の養生、タワー建方、コミッショニングも含めるべきです。80基プログラムでは、単一の据付期間よりも段階的な展開計画が現実的です。

Q4：購入者はどのROI要因をモデル化すべきですか？ ROIには、カバレッジ改善、テナント収益可能性、解約削減、屋上リース複雑性の回避、輸送効率、ライフサイクル保守を含めるべきです。タワーには30年設計寿命があるため、財務モデルは初期供給コストだけに焦点を当てるべきではありません。塩害空気による腐食保守と年次構造点検も含めるべきです。

Q5：ラチスタワーと比較するとどうですか？ 鋼製モノポールはラチスタワーより視覚的フットプリントと土地フットプリントが小さく、通常、都市型インフィル地点に配置しやすいです。ラチスタワーはより重いマルチテナント荷重を支持できますが、区画サイズ、美観、コンパクトな土木工事が重要な場所には適しにくいです。Nassau推奨は明示的にラチスではありません。

Q6：Nassauサイトにはどの基礎が推奨されますか？ 推奨ベースラインはコンクリート掘削ピア基礎です。最終的な直径、深さ、配筋、アンカーボルト設計は、土質条件、地下水位、転倒荷重、サイトアクセスによって確認する必要があります。沿岸サイトまたは盛土サイトでは、標準ピア設計を前提とする前に追加の地盤確認が必要になる場合があります。

Q7：高腐食ゾーンではどのような保守が必要ですか？ 保守には、年次目視点検、ボルトトルク抜取確認、接地連続性試験、航空障害灯確認、ラダーおよび安全ケージ点検、腐食レビューを含めるべきです。溶融亜鉛めっきは耐久性を高めますが、塩害空気は露出エッジ、締結具、損傷した被覆部に影響する可能性があります。補修は承認済みの亜鉛めっき補修手順に従うべきです。

Q8：SOLARTODOはEPC価格を提供しますか？ SOLARTODOはTelecom Tower product_lineについて、FOB Supply、CIF Delivered、EPC Turnkeyの範囲で見積可能です。本記事では価格を記載していません。輸送、基礎、アクセス、クレーン作業、通関、据付責任により総コストが変わるためです。購入者は座標およびアンテナスケジュールを添えて、プロジェクト固有の見積を依頼すべきです。

Q9：どのような保証が想定されますか？ 見積対象のEPC Turnkey範囲には1-year warrantyが含まれます。一方、構造設計寿命は、記載された荷重および保守前提のもとで30年です。保証条件は設計寿命と分けて扱うべきです。保証は定義された欠陥および範囲義務を対象とし、設計寿命は正しい使用、点検、腐食管理に依存します。

Q10：追加のRRUsまたはマイクロ波ディッシュを後で追加できますか？ 追加機器は構造レビューなしに追加すべきではありません。Nassau構成は3 x 25kgパネルアンテナと40m/sのWind Class 1に基づいています。RRUs、マイクロ波ディッシュ、小型セル、追加プラットフォームを追加すると、風受面積、質量、転倒モーメントが変化するため、TIA-222-H確認を再実施すべきです。

参考資料

  1. Commonwealth of The Bahamas (2022)：Census of Population and Housingは、New Providenceの住民を296,521人、The Bahamasの住民を398,916人と報告しています。
  2. Government of The Bahamas (2022)：New Providence地区データは、地区人口が一般に約9,000-17,700人の24監督地区を示しています。
  3. CIA World Factbook (2012)：Bahamas通信プロファイルは、近代的な通信設備、自動国内システム、14の島にわたる国内海底ケーブルリンクを説明しています。
  4. ITU (2024)：デジタル開発政策では、レジリエントなブロードバンドアクセスのベンチマークとしてuniversal and meaningful connectivityを使用しています。
  5. World Bank (2021)：The Bahamas向け気候リスクガイダンスは、ハリケーン、沿岸洪水、海面上昇、嵐への曝露をインフラ計画リスクとして特定しています。
  6. TIA (2017)：ANSI/TIA-222-H、Structural Standard for Antenna Supporting Structures and Antennasは、タワー荷重および構造設計実務を定義しています。
  7. GB/T 50233 (2014)：架空送電線工事に関する中国建設規格であり、鋼構造製作、建方規律、品質文書に関連します。

配備機器

  • 80 units x 20mテーパー鋼製モノポールTelecom Tower
  • 溶融亜鉛めっきQ345鋼、高腐食ゾーン仕上げ
  • タワー1基あたり約7t、約350kg/m
  • TIA-222-H根拠に基づくWind Class 1、40m/s、係数1.0
  • タワー1基あたり3 x 25kgパネルアンテナ荷重
  • コンクリート掘削ピア基礎
  • 60-70%容積削減のフランジ式ボルトオンセクションCKD設計
  • 昇降ラダー、ケーブルトレイ、航空障害灯、接地システム、避雷針、2つのアンテナプラットフォーム、安全ケージ
  • 30年設計寿命、30-45日生産期間
  • 規格根拠：TIA-222-H / GB/T 50233
