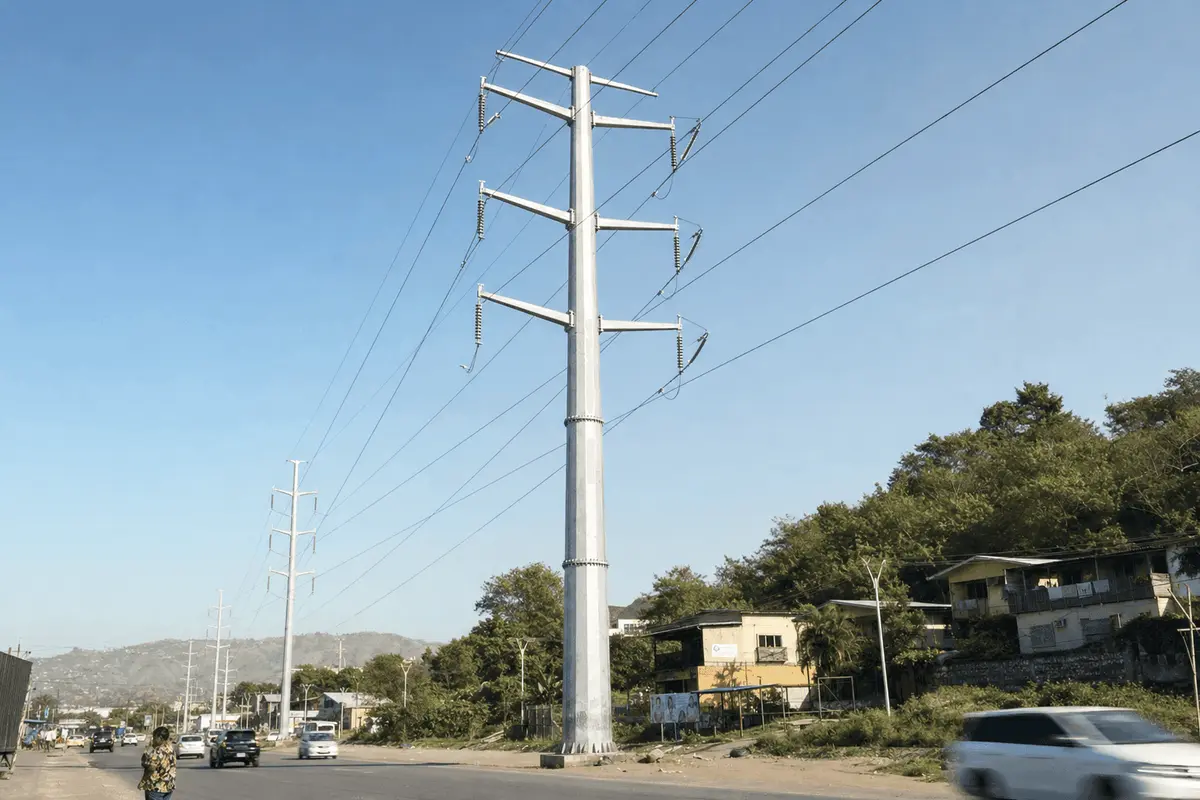

Port Moresby送電鉄塔市場分析：110kV二回線鋼管柱ガイド
要約
Port Moresbyの756,754人規模の首都圏グリッド特性は、約58基の鋼管柱、35m高さ、ACSR-240導体、12km線路長を用いる110kV二回線送電鉄塔構成に適しています。
主要ポイント
このPort Moresby向けガイドでは、200m径間、30m/s風設計、30年設計寿命を備えた58基構成の110kV基幹系統構成を推奨します。
- 典型的なNCD基幹区間では、200m径間に基づき、約12kmにわたって約58基のテーパー鋼管柱を使用します。
- 推奨電圧階級は110kV二回線で、ACSR-240導体は約920kg/km、最大張力70kNです。
- 各柱は、二回線構造荷重1000kg/mを前提として、高さ35m、約35t/基で仕様化されます。
- この構成は、Q345溶融亜鉛めっき鋼、フランジボルト接合セクション、アンカーケージ付きコンクリート基礎を使用します。
- 設計根拠には、架空線荷重、鉄塔設計、中国の送電実務に関するIEC 60826、GB 50545、DL/T 5092が含まれます。
- Port Moresbyの年間降雨量はおおよそ900-1,170mmであるため、積雪荷重よりも腐食対策、排水、接地、アクセス物流が重要です。
- SOLARTODOはこれを高電圧送電基幹系統の推奨として位置付けるべきであり、製作済みの設置実績や完了済みプロジェクトの主張として扱うべきではありません。
Port Moresbyの市場背景
Port Moresbyの送電需要は、首都圏の負荷中心、孤立したグリッド構成、成熟市場水準を下回る全国的な電化制約によって形成されています。
Port MoresbyはPapua New Guineaの首都であり、National Capital Districtの商業中心地です。公開人口サマリーでは、2011年国勢調査で364,145人、2024年国勢調査で756,754人と報告されており、PNGの大半が農村型である全国的な居住パターンと比べて、高密度の都市負荷ポケットを形成しています。公開国別プロフィールで引用されているWorld Bankデータによると、PNGの都市部電力アクセスは2017年に約80.23%、農村部アクセスは約50.42%であり、グリッド強化が国家インフラの優先課題であり続ける理由を示しています。
IRENA (2013)によると、PNG PowerはNational Capital Districtに供給するPort Moresby系統を含む3つの分離グリッドシステムを運用しています。この構成により、Port Moresbyは相互接続された大陸型グリッドとは異なります。地理的に冗長化の選択肢が限られるため、単一の110kV基幹系統強化でも、信頼性の面で目に見える価値を持ちます。同市の負荷は、住宅配電だけでなく、水道、空港、港湾、政府、商業、LNG隣接インフラにも結び付いています。
気候と施工性も鉄塔選定に影響します。World Bankの気候リスク報告および公開気候サマリーによると、Port MoresbyはPNGの中では比較的乾燥した雨陰地域に位置し、年間降雨量はデータセットにより1,000mm未満から約1,170mm程度とされることが多くあります。したがって主なエンジニアリング上の課題は、着氷ではなく、熱帯腐食、塩分を含む沿岸曝露、雨季のアクセス、雷性能、接地抵抗、風荷重です。World Bankは「access to electricity」を中核的な開発指標として位置付けています。Port Moresbyにおいて、その指標は、配電アップグレードが機能する前にボトルネックを低減する送電資産の必要性を意味します。
推奨技術構成
典型的な110kV Port Moresby基幹区間では、200m径間で12kmにわたり約58基の二回線鋼管柱を使用します。
この都市プロファイルに対して推奨されるSOLARTODO送電鉄塔構成は、ラチス、FRP、木柱、コンクリート柱ではなく、高電圧鋼管単柱線路です。標準的な66-110kV準送電クラスは、多くの電力回廊で通常18-30m、5-15t/基の範囲に収まります。ただし、指定されたPort Moresby基幹構成は、35m高さ、1基あたり約35t、二回線仕様で1000kg/m構造荷重を備える重負荷110kV二回線単柱クラスです。
この規模の典型的な58基導入は、フランジボルト接合セクションを備えた溶融亜鉛めっきQ345テーパー鋼管柱で構成されます。線路にはACSR-240導体、4m相間隔、6m地上高、1.5m碍子連、コンクリート基礎を使用します。付属品には、昇降ステップ、腕金、接地、鳥害防止具、振動ダンパーを含めるべきです。Port Moresbyの回廊は、都市部のアクセス制約と熱帯曝露が組み合わさるためです。
IEC (2017)によると、IEC 60826は「Design criteria of overhead transmission lines」を対象としています。したがって、SOLARTODOの推奨設計ワークフローは、最終的な柱詳細設計の前に、電圧階級、風階級、導体張力、離隔、基礎支持データから開始すべきです。調達計画では、送電鉄塔製品ページを構成レビューに使用し、技術チームは線路固有の図面と基礎工程表についてお問い合わせできます。
技術仕様
推奨技術パッケージは、35m高さ、ACSR-240導体、30m/s風設計を備えた110kV二回線鋼管柱システムです。
- 製品形態：テーパー円形または十二角形鋼管単柱、溶融亜鉛めっき。ラチスではなく、FRPでもありません。
- 数量根拠：200m径間間隔で典型的な12km線路に対し約58基。
- 電圧および回線：110kV二回線、高電圧送電基幹系統クラス。
- 柱高さおよび重量：35mテーパー鋼管柱、1000kg/m二回線荷重下で約35t/基。
- 鋼材等級：Q345溶融亜鉛めっき鋼。必要な場合の高応力照査にはQ420も利用可能。
- 導体：ACSR-240、約920kg/km、最大張力約70kN。
- 離隔：4m相間隔および6m地上高。ルート調査および最終的なたるみ張力検討の対象。
- 絶縁：導体および碍子取付用の腕金ブラケット付き1.5m碍子連。
- 基礎：アンカーケージ、排水詳細、打設前の地盤確認を備えたコンクリート基礎。
- 風階級：Class 2、30m/s設計風速。IEC 60826荷重組合せによる最終照査を実施。
- 付属品：昇降ステップ、腕金、接地、鳥害防止具、振動ダンパー、亜鉛めっき接続金物。
- 設計寿命：30年。定期点検、腐食確認、ボルトトルク監査、接地抵抗試験を含む。
- 規格：IEC 60826、GB 50545、DL/T 5092。
GB 50545 (2010)によると、架空送電設計実務では、交流線路エンジニアリングの構造、離隔、荷重要件が定義されています。DL/T 5092 (1999)によると、送電鉄塔の構造設計では、導体、風、施工条件に関する荷重ケース検証が求められます。Port Moresbyでは、これらの規格を現地地盤データ、電力会社の離隔規則、沿岸腐食の前提とともに適用すべきです。
実装アプローチ
12kmのPort Moresby鉄塔プログラムは、通常、調査、詳細設計、調達、海上輸送、基礎、建柱、架線、試運転の各段階で進行します。
第1段階は回廊確認です。ルート調査、土質調査、土地アクセスレビュー、ユーティリティ接続点マッピング、離隔モデリングを行います。約58カ所の柱位置に対して、実用的なエンジニアリングパッケージには、柱位置表、基礎図、たるみ張力チャート、接地レイアウト、輸送・揚重計画が含まれます。この段階では、35m重負荷単柱クラスが、地形、導体配置、道路横断、既存ネットワーク接続点、将来の線路容量によって正当化されるかを確認する必要があります。
第2段階は製造と物流です。SOLARTODOは通常、CKDまたはセクション単位の出荷に向けて、フランジ付き柱セクション、腕金、アンカーケージ、碍子金物、接地材料、導体付属品を準備します。Port Moresbyでは、梱包は海上貨物の取り扱い、港湾での仮置きスペース、熱帯環境での保管、雨季の輸送期間を考慮する必要があります。溶融亜鉛めっき表面は、荷下ろしおよび内陸輸送中の摩耗から保護されるべきです。
第3段階は土木および電気施工です。コンクリート基礎を掘削し、補強し、アンカーケージを設置し、打設、養生し、ボルト芯出しを測量します。柱セクションをクレーンで建て込み、フランジでボルト接合し、腕金と碍子を取り付けた後、ACSR-240導体を架線します。試運転には、接地抵抗確認、ボルトトルク記録、導体たるみ確認、振動ダンパー設置、鳥害防止具確認、竣工ルート資料が含まれるべきです。
期待性能とROI
期待価値は、短期的な商品価格の節約ではなく、より高い送電容量、回廊混雑の低減、30年資産寿命から生まれます。
ACSR-240を使用する110kV二回線は、一定の送電電力に対してより低い電流で変電所間の大電力を移送できるため、低電圧の配電延伸よりも強力な基幹容量を提供します。Port Moresbyでは、集中負荷と限られた相互接続多様性を持つ首都圏系統であるため、この点が重要です。ADB (2022)によると、「Port Moresby Power Grid Development Project」は首都圏ネットワーク強化の戦略的重要性を反映しています。
ROIは、停電コストの回避、技術損失の低減、回廊重複の先送り、発電または変電所接続能力の向上として評価すべきです。記事レベルの価格を使用せず、電力会社グレードの評価では、30年ライフサイクルモデルを木柱、コンクリート柱、地中ケーブル、ラチス鉄塔などの代替案と比較します。単柱の優位性は、用地が制約され、景観上のフットプリントが重要で、迅速な建柱により都市部の混乱を低減できる場所で最も強くなります。
保守経済性もROIの一部です。溶融亜鉛めっきQ345鋼、コンクリート基礎、振動ダンパー、鳥害防止具、接地付属品は、点検が規律立って行われる場合に、予測可能な故障モードを低減します。典型的な保守計画には、年次目視点検、強風後の暴風後巡視、5年ごとの腐食およびボルト監査、主要な土壌または排水変化後の接地確認が含まれます。
比較表
110kV鋼管単柱案は、12km基幹容量、コンパクトな回廊フットプリント、ラチス代替案より速い建柱のバランスを取ります。
| 選択肢 | 典型的な電圧階級 | 高さ範囲 | 柱/鉄塔質量 | 回廊適合性 | Port Moresbyでの技術適合性 |
|---|---|---|---|---|---|
| SOLARTODO鋼管単柱 | 110kV二回線 | 35m指定 | ~35t/基指定 | コンパクトな都市部および近郊ROW | 基幹系統強化に推奨 |
| 標準66-110kV準送電柱 | 66-110kV | 18-30m | 5-15t/基 | 軽量回廊に良好 | 35m離隔が不要な場合に適合 |
| ラチス送電鉄塔 | 110-220kV | 25-55m標準 | 鋼材トン数は可変 | より広いフットプリント | 強固だが都市ルートではコンパクト性に劣る |
| コンクリート柱 | 10-35kV標準 | 12-18m | 取り扱いが重い | 配電回廊 | この110kV基幹プロファイルには非推奨 |
| 地中ケーブル | 66-110kV | N/A | N/A | 視覚的影響は最小 | 土木複雑性と修理時間が大きい |
価格と見積
SOLARTODOは、プロジェクト固有のエンジニアリング精度を保つため、公開記事価格を除外しながら、3つの納入範囲を中心に見積を構成します。
SOLARTODOはこの製品ラインについて、FOB Supply（中国工場渡し設備）、CIF Delivered（海上運賃および保険を含む）、EPC Turnkey（完全据付、試運転、1-year保証付き）の3つの価格階層を提供します。大規模導入には数量割引が利用可能です。即時概算にはオンラインでシステムを構成するか、当社エンジニアリングチーム[email protected]にカスタム見積を依頼してください。
Port Moresbyでは、見積入力には、ルート長、柱数、電圧階級、風速、導体ファミリー、基礎地盤データ、出荷条件、施工範囲、電力会社受入要件を含めるべきです。SOLARTODOは、最終商業提案の前に、送電鉄塔構成をIEC 60826、GB 50545、DL/T 5092の照査に整合させることができます。
よくある質問
これら10件のFAQ回答では、110kV構成、58基の数量根拠、施工プロセス、保守、価格範囲、保証前提を扱います。
Q1：Port Moresbyの110kV基幹系統ニーズに適合する送電鉄塔構成は何ですか？ 典型的なPort Moresby基幹構成では、12kmの110kV二回線に対して約58基のテーパー鋼管単柱を使用します。指定設計では、35m柱、1基あたり約35t、ACSR-240導体、200m径間、4m相間隔、コンクリート基礎を使用します。これは技術的推奨であり、導入完了の主張ではありません。
Q2：なぜラチス鉄塔ではなく鋼管単柱を使用するのですか？ 鋼管単柱は、ラチス鉄塔よりも小さいフットプリント、すっきりした都市景観、セクション単位でのより迅速な建柱を提供します。約58カ所の柱位置を持つ12kmのPort Moresbyルートでは、基礎フットプリントの干渉が少ないことでアクセスの複雑さを低減できます。ラチス鉄塔は広い回廊では引き続き有用ですが、用地、視覚的影響、施工速度が重要な場合は単柱がより適しています。
Q3：35m高さはすべての110kV線路で標準ですか？ いいえ。標準的な66-110kV準送電クラスでは、5-15t/基の18-30m構造物を使用することがよくあります。この推奨Port Moresby構成は、35m高さ、1基あたり約35tの、より重い110kV高電圧基幹プロファイルです。最終受入は、ルート調査、離隔、風荷重、導体たるみ、電力会社レビューに基づくべきです。
Q4：この線路に推奨される導体は何ですか？ 推奨導体はACSR-240で、概算質量は920kg/km、最大張力は約70kNです。この導体ファミリーは、強度、入手性、電力会社での習熟度が重要な110kV二回線基幹系統に適しています。調達前に、Port Moresbyの温度、径間、風、離隔の前提を用いて、たるみ張力計算を完了すべきです。
Q5：施工には通常どのくらい時間がかかりますか？ 58基、12kmのプログラムは、一般的に調査・設計、製造、海上輸送、基礎工事、建柱、架線、試運転の各段階で計画されます。実際のスケジュールは、土地アクセス、雨季物流、港湾通関、クレーン手配、電力会社の停電作業枠によって異なります。実務的な工程には、基礎養生期間と通電前の建柱後点検を含めるべきです。
Q6：30年設計寿命の間にどのような保守が必要ですか？ 保守には、年次巡視、暴風後点検、ボルトトルク確認、接地抵抗試験、腐食点検、鳥害防止具レビュー、振動ダンパー点検を含めるべきです。溶融亜鉛めっきQ345鋼は腐食リスクを低減しますが、沿岸熱帯曝露では規律ある点検が引き続き必要です。30年設計寿命は、定期保守と、損傷した塗膜、金物、接地部品の適時修理を前提としています。
Q7：公開価格なしでROIや投資回収をどのように評価すべきですか？ ROIは、停電コストの回避、技術損失の低減、回廊効率、再建の先送り、変電所または発電接続容量の向上を通じてモデル化すべきです。基礎、運賃、アクセス、電力会社要件はルートごとに異なるため、公開価格は適切ではありません。Port Moresbyでは、最も強い価値訴求は通常、30年ライフサイクルにわたる信頼性と基幹容量です。
Q8：設計はどの規格に従うべきですか？ 技術的根拠には、架空送電線設計基準のIEC 60826、交流架空線設計のGB 50545、送電鉄塔構造設計のDL/T 5092を含めるべきです。現地電力会社の要件、地盤報告、環境許認可、離隔規則も適用する必要があります。規格適合は、製造図面の発行前に文書化すべきです。
Q9：EPC見積には何が含まれますか？ EPC Turnkey見積には通常、詳細設計、供給、物流調整、土木基礎、建柱、導体架線、付属品、試運転、1-year保証が含まれます。この製品ラインについて、SOLARTODOはFOB SupplyおよびCIF Deliveredの範囲も提供します。適切な範囲は、購入者が現地の土木、クレーン、電力会社インターフェース能力を有しているかによって異なります。
Q10：Port Moresbyにはどの基礎タイプが推奨されますか？ 指定基礎は、土質調査と荷重検証後に設計される、アンカーケージ付きコンクリート基礎です。35m、約35tの鋼管柱では、基礎設計において転倒、引抜き、排水、ベースプレート部の腐食、施工アクセスを考慮する必要があります。雨季の掘削とコンクリート養生は実装スケジュールに含めるべきです。
参考資料
以下の参考資料は、Port Moresbyの背景、PNG電化データ、グリッド計画、送電線設計規格に関する7つの権威ある根拠を提供します。
- World Bank (2021)：Climate Risk Country Profile for Papua New Guinea。熱帯災害曝露、降雨変動、インフラレジリエンス上の懸念を示しています。
- World Bank SE4ALL Database (2017)：PNG電力アクセス指標。引用国別データセットにおける約80.23%の都市部アクセスおよび50.42%の農村部アクセスを含みます。
- IRENA (2013)：Pacific Lighthouses, Papua New Guinea。PNG Powerの分離されたPort Moresby、Ramu、Gazelleグリッドシステムについて説明しています。
- Asian Development Bank (2022)：Papua New Guinea: Port Moresby Power Grid Development Project。首都圏グリッド強化の戦略的必要性を裏付けています。
- IEC (2017)：IEC 60826、Design criteria of overhead transmission lines。架空線荷重および設計基準を規定します。
- GB 50545 (2010)：Code for design of 110kV-750kV overhead transmission lines。中国のエンジニアリング実務で使用される交流架空線設計要件を提供します。
- DL/T 5092 (1999)：Technical code for designing 110kV-500kV overhead transmission line tower structures。鉄塔構造の荷重ケース設計を支援します。
導入設備
- 110kV二回線用35mテーパー鋼管柱 x 58基
- 溶融亜鉛めっきQ345鋼単柱、フランジボルトセクション
- 1基あたり約35t、1000kg/m二回線構造荷重根拠
- ACSR-240導体、約920kg/km、最大張力70kN
- 4m相間隔、6m地上高、1.5m碍子長
- 200m径間、総線路長約12km
- 風階級2、30m/s設計風速
- アンカーケージ付きコンクリート基礎
- 付属品：昇降ステップ、腕金、接地、鳥害防止具、振動ダンパー
- 設計寿命30年、規格IEC 60826、GB 50545、DL/T 5092
