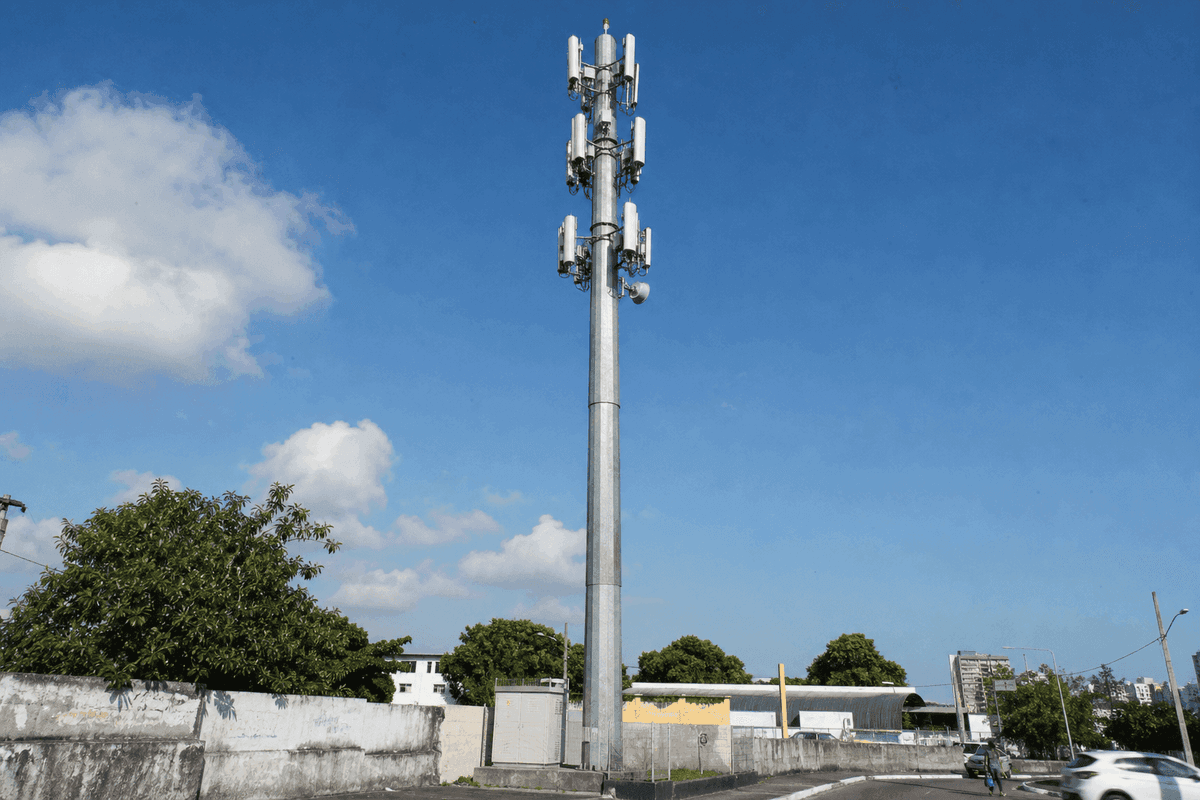

Recife通信タワー市場分析：沿岸部4G/5Gマクロカバレッジ向け30m鋼製モノポール構成

要約

Recifeの1.49 million人の住民、219 km²の面積、3.5 GHz 5Gの利用承認は、沿岸部4G/5Gマクロカバレッジ向けに28基のSOLARTODO 30 m亜鉛めっきQ345モノポール計画を支えます。

重要ポイント

Recifeでは、人口密度、腐食、風への曝露、5Gミッドバンドカバレッジがいずれもタワーのサイズ設定と調達リスクに影響するため、30 mの沿岸部マクロタワーが必要です。

Recifeには約219 km²に1,488,920人の住民がいるため、人口密度は約6,800人/km²となり、コンパクトなマクロサイトが適しています。
推奨されるSOLARTODOの基準構成は、地域4G/5Gカバレッジ向けの30 mテーパー鋼製モノポール28基です。
各タワーは、30 m Q345鋼製モノポールに対する通信分野の目安である500 kg/mを用い、約15 tとして見積もるべきです。
アンテナ荷重は、2基のアンテナプラットフォーム上で9基のパネルアンテナ、1基のマイクロ波ディッシュ、6基のRRUを支持できる必要があります。
Recifeは湿潤な大西洋沿岸都市であるため、風設計には60 m/s、係数1.35のClass 3を使用すべきです。
CKD輸送により輸送容積を60-70%削減でき、28基のタワープログラムにおけるコンテナ利用率を改善できます。
生産計画では、海上輸送、基礎養生、建方、受入試験の前に30-45日を見込むべきです。
目標構造設計寿命は30年で、ボルト、亜鉛めっき、接地、安全付属品の年次点検を行います。

Recife市場の背景

Recifeの1.49 million人規模の沿岸市場では、大きな都市用地を消費せずに複数事業者のアンテナを搭載できる、コンパクトな30 mマクロタワーが必要です。

IBGE (2022)によると、Recifeは約219 km²の範囲内に1,488,920人の住民を記録しました。これは約6,800人/km²の人口密度プロファイルを生み、まばらな農村型タワーではなく、多層的なモバイルインフラを必要とする水準です。Boa Viagem、Recife Antigo、Santo Amaro、Casa Forteなどの高密度地区では容量が必要であり、住宅回廊や橋梁部では連続性が必要です。

IBGE (2022)によると、Recife都市圏の住民数は約3.73 million人でした。これは、モバイル需要が市域内に限定されないため重要です。Olinda、Jaboatão dos Guararapes、Paulista、Camaragibeからの通勤者が、道路、病院、大学、港湾区域、商業地区の日中負荷を増加させます。したがって、タワー計画は都心部の容量と、より広い地域カバレッジの両方を支える必要があります。

Anatel (2022)によると、Recifeは2022年9月5日に3.5 GHz 5Gの有効化が承認されました。ミッドバンド5Gは容量を改善しますが、通常は低帯域LTEよりも高密度なサイト計画を必要とします。30 mのマクロ層は、混在する高密度都市部および都市周辺地区全体で、事業者がカバレッジ、セクター形状、マイクロ波バックホールの冗長性を維持するのに役立ちます。

IEA (2023)によると、データ伝送ネットワークは2022年に世界全体で約260-340 TWhの電力を消費しました。この統計は、通信インフラ調達において鋼材コストだけでなく、電力アクセス、保守アクセス、長寿命の信頼性も評価すべきであることを示しています。Recifeにおいて、SOLARTODOはタワーの耐久性と現地再訪の削減を商業要件として扱うべきです。

推奨SOLARTODO構成

Recife向けの推奨構成は、9基のパネルと60 m/sの風に対応する、28基のSOLARTODO 30 m亜鉛めっきQ345鋼製モノポールです。

SOLARTODOは、ラチスタワー、FRPポール、共同利用の公益設備構造物ではなく、テーパー丸形または八角形の鋼製モノポールを推奨すべきです。30 mモノポールは、25-35 mの郊外・住宅地向けマクロクラスに適合します。制約のある都市用地においてラチス構造より小さなフットプリントを維持しながら、地域カバレッジに十分な高さを提供します。

各タワーには、溶融亜鉛めっきQ345鋼、フランジ付きボルト接合セクション、CKD梱包を使用すべきです。計画重量は、500 kg/m × 30 mから算出されるタワー1基あたり約15 tを維持すべきです。これにより、過小仕様の構造を避けつつ、重い送電タワーの前提ではなく、現実的な通信モノポールの実務範囲に収まります。

推奨荷重は、タワー1基あたり9基のパネルアンテナ、1基のマイクロ波ディッシュ、6基のRRUです。これは4G高密度化、5Gオーバーレイ、マイクロ波バックホールに適しています。最終図面では、風圧面積、アンテナ高さ、ディッシュ径、RRU配置、フィーダー経路、プラットフォーム形状を確認する必要があります。

IEC (2010)によると、IEC 62305はリスクベースの雷保護設計に対して4段階の雷保護レベルを定義しています。Recifeでは、これにより接地、避雷針、ボンディングの連続性、サージ保護を基準要件とすることが裏付けられます。沿岸部の湿度と頻繁な嵐により、雷および腐食対策は任意付属品ではなく、中核仕様の一部となります。

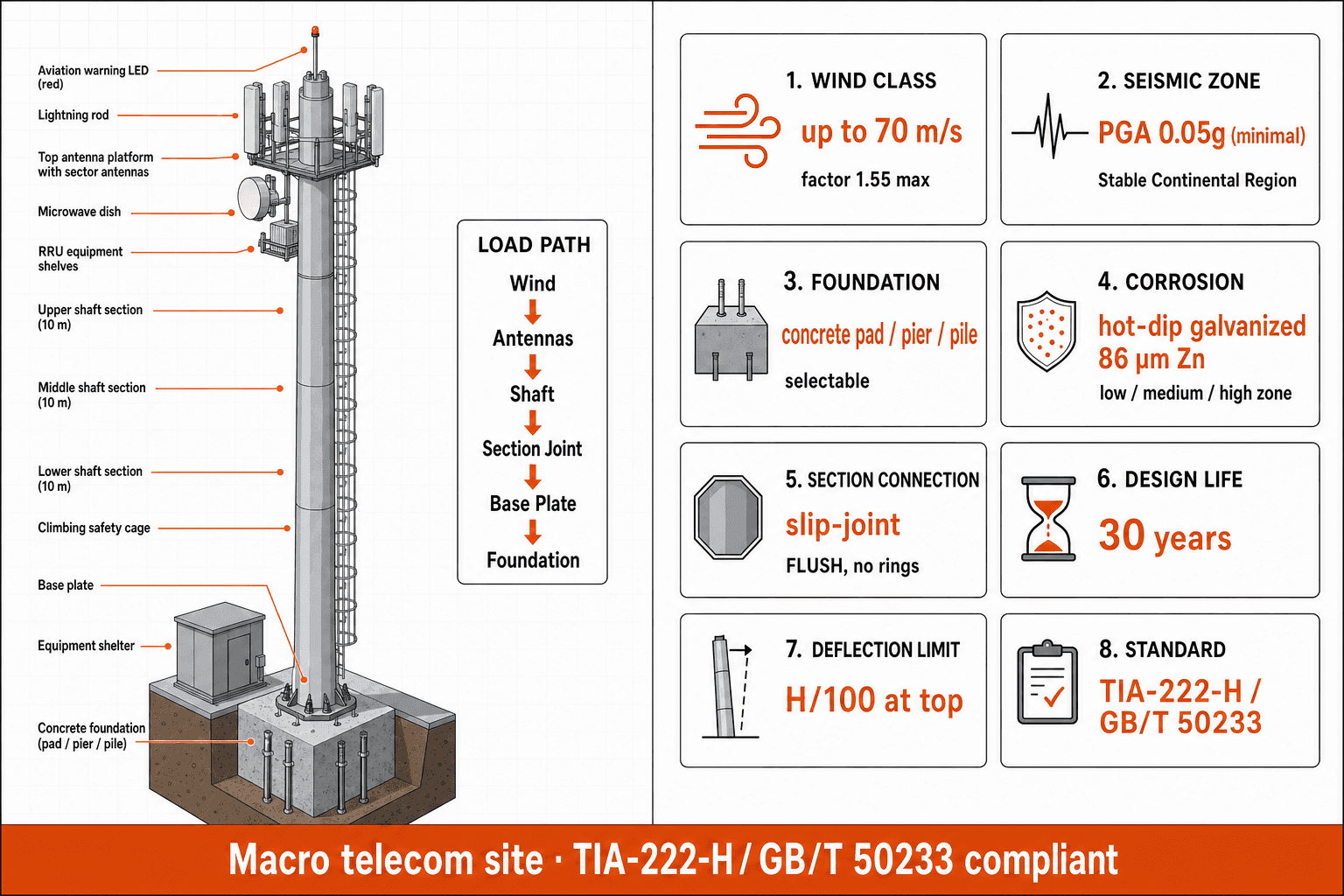

通信タワー - 構造レジリエンス

技術仕様

Recife対応のタワーパッケージは、30 mの高さ、15 tの鋼材質量、2基のプラットフォーム、掘削杭、高腐食環境向け亜鉛めっきを組み合わせるべきです。

パラメータ	推奨Recife仕様
製品	SOLARTODO Telecom Tower
タワー形式	テーパー鋼製モノポール、丸形または八角形
数量基準	約28基
高さ	30 m
鋼材グレード	溶融亜鉛めっきQ345鋼
推定重量	約15 t/タワー、500 kg/m
アンテナ荷重	9基のパネルアンテナ + 1基のマイクロ波ディッシュ + 6基のRRU
プラットフォーム	2基のアンテナプラットフォーム
風設計	Class 3、60 m/s、係数1.35
腐食曝露	高腐食沿岸区域
基礎	コンクリート掘削杭基礎
設計寿命	30年
輸送形態	CKD、60-70%の容積削減
生産期間	通常、出荷前に30-45日

TIA (2022)によると、TIA-222-Hはアンテナ支持構造物の最小荷重基準を定義しています。Recifeでは、タワー検証に風、付属物、使用性、基礎反力、アンテナ荷重、施工許容差の確認を含める必要があることを意味します。60 m/sの風基準と係数1.35は、沿岸曝露に対する保守的な出発点です。

IEEE (2023)によると、電気および通信インフラは、資産ライフサイクル全体を通じて接地、ボンディング、安全離隔、保守性について評価すべきです。通信タワーでは、これらの原則は、アクセス可能なケーブルトレイ、安全な昇降システム、検証済みの接地抵抗、ラベル付き回路、保守可能な警告灯に反映されます。調達では、工場宣言だけに依存せず、検査記録を要求すべきです。

比較表

Recifeではコンパクトなフットプリント、5Gアンテナ容量、耐腐食性、迅速なCKD物流が求められるため、30 mモノポールが最適です。

選択肢	一般的な用途	Recifeへの適合性	主な制約
30 m亜鉛めっき鋼製モノポール	都市部および郊外のマクロ4G/5G	高	設計された掘削杭基礎が必要
ラチスタワー	農村部の高荷重または大規模敷地サイト	中	フットプリントが大きく、視覚的影響も大きい
FRPポール	軽量低荷重サイト	低	重いアンテナおよびマイクロ波荷重に制限あり
屋上のみのネットワーク	高密度補完容量	中	建物所有者のアクセスと屋根構造に依存
共同利用の公益ポール	公益事業主導の回廊	低	通信荷重、高さ、制御に制限あり

モノポール案は、フットプリント、構造容量、調達の再現性、都市景観のバランスが最も優れています。ラチスタワーはより重い荷重を支持できますが、狭いRecifeの区画に配置するのはより困難です。屋上や小型セルは引き続き有用ですが、マクロ層を置き換えるのではなく補完すべきです。

NREL (2024)によると、銀行融資可能なエネルギーモデリングは、年間平均だけでなく時間単位の資源および負荷の前提に依存します。同じ計画ロジックは通信にも当てはまります。タワー数量は人口だけに基づくべきではありません。事業者は28サイトのレイアウトを最終決定する前に、トラフィックピーク、地形、クラッター、リース可用性、電力アクセス、マイクロ波経路を検証すべきです。

実装計画

Recifeでの28サイト展開では、調査、掘削杭、30-45日の製造、CKD納入、建方、接地、受入試験を順序立てて進めるべきです。

最初のステップはサイト検証です。各候補地について、地耐力、浸水曝露、道路アクセス、セットバック規則、ゾーニング制約、クレーンアクセス、アンテナ方位要件を確認すべきです。エンジニアリングパッケージには、基礎図面の発行前に地盤工学的インプットを含める必要があります。

第2ステップは工場生産と検査です。SOLARTODOは、Q345鋼材証明書、亜鉛めっき厚、フランジ芯合わせ、ボルト等級、プラットフォーム詳細、はしご安全性、航空障害灯、ケーブルトレイ経路、接地ラグ、梱包リストを確認すべきです。CKD梱包は、コンテナ積載とRecife港での取扱制約に合わせる必要があります。

第3ステップは土木工事と建方です。スケジュール短縮が必要な場合、タワー到着前に掘削コンクリート杭を完了しておくべきです。養生後、作業員はセクションを建て込み、ボルトをトルク締めし、プラットフォームを設置し、接地を接続し、安全システムを取り付け、鉛直度確認を完了します。

最終ステップは通信統合と受入です。通信事業者またはインテグレーターは、アンテナ、RRU、マイクロ波機器、フィーダー、電源システムを設置すべきです。受入には、ボルトトルク記録、接地抵抗、警告灯動作、アンテナアライメント、竣工図、写真記録を含めるべきです。

価格と調達

価格はFOB、CIF、またはEPCで見積もるべきです。これは、運賃、土質条件、アクセス制限、設置範囲によってサイトごとの総コストが変わるためです。

SOLARTODOは3つの見積モデルを提示すべきです。FOB Supplyは、中国の工場渡しまたは港渡しのタワー機器を対象とします。CIF Deliveredは、合意された目的地までの海上運賃と保険を追加します。EPC Turnkeyは、現地施工が含まれる場合、土木工事、建方、接地、1-year保証を含む、設置および試運転済みのタワーを対象とします。

BloombergNEF (2024)によると、世界のエネルギー転換投資は2023年に約USD 1.8 trillionに達しました。この規模のインフラ投資により、購入者はライフサイクルコスト、納入リスク、銀行融資可能な文書をより厳しく精査するようになっています。したがって、通信タワーの購入者は、鋼材のトン単価だけでなく、仕様に基づいて見積を比較すべきです。

IRENA (2024)によると、世界の再生可能電力容量は2023年末までに約3,870 GWに達しました。通信事業者にとって、これはより多くのハイブリッドサイト電源オプションを支えますが、グリッド品質の接地、バッテリーバックアップ計画、保守可能なタワーアクセスの必要性を取り除くものではありません。価格は、タワー鋼材、付属品、基礎、物流、設置を分けて示すべきです。

よくある質問

以下の10件のFAQ回答は、価格、仕様、物流、保証、設置、比較、規格、保守、Recife固有のエンジニアリング判断を扱います。

Q1: Recifeにはどのタワータイプが推奨されますか？

推奨タワーは、SOLARTODOの30 mテーパー亜鉛めっき鋼製モノポールです。Q345鋼、フランジ付きセクション構造、2基のアンテナプラットフォーム、掘削コンクリート杭基礎を使用すべきです。この形式は、地域4G/5Gマクロカバレッジ向けに9基のパネルアンテナ、1基のマイクロ波ディッシュ、6基のRRUを支持しながら、都市部のフットプリントを削減できるため、Recifeに適しています。

Q2: 何基のタワーが推奨されますか？

計画基準は、30 mモノポールタワー約28基です。これは最終的な無線周波数設計でも、完成済み展開の主張でもありません。この数は、Recifeおよび近隣都市圏の需要回廊全体におけるトラフィックマップ、通信事業者の目標、屋上可用性、ゾーニング、地形クラッター、マイクロ波経路、サイト取得可能性に照らして検証すべきです。

Q3: 想定されるタワー重量はどれくらいですか？

各30 m通信モノポールは、500 kg/mというエンジニアリング上の目安を用い、約15 tとして計画すべきです。これより低い見積は、鋼材、フランジ、風荷重要件を過小評価する可能性があります。大幅に高い見積は、設計が実用的な都市型通信モノポールではなく、重い送電タワーの前提へ寄っていることを示す可能性があります。

Q4: どの風および腐食仕様を使用すべきですか？

Recifeの基準では、60 m/s、係数1.35のWind Class 3に加え、高腐食環境向け溶融亜鉛めっきを使用すべきです。Recifeの大西洋への曝露、湿度、季節性の嵐により、腐食保護と横荷重設計は重要です。ボルト接合部、プラットフォーム、はしごシステム、接地点、ケーブルトレイはすべて、被覆品質について検査すべきです。

Q5: SOLARTODO Telecom Towerの費用はいくらですか？

SOLARTODOは、FOB Supply、CIF Delivered、またはEPC Turnkeyでプロジェクトを見積もるべきです。最終価格は、鋼材重量、亜鉛めっき、付属品、輸送ルート、コンテナ積載、土質報告、基礎深さ、クレーンアクセス、設置労務、通信事業者の荷重条件によって異なります。購入者は、トン単価だけを比較するのではなく、明細付き見積を要求すべきです。

Q6: 生産と納入にはどれくらい時間がかかりますか？

標準生産は通常、図面、鋼材グレード、アンテナ荷重、亜鉛めっき、付属品が承認されていることを前提に、出荷前に30-45日を要します。海上輸送、通関、現地内陸輸送、基礎養生、建方は別個のスケジュール項目です。CKD梱包により輸送容積を60-70%削減できるため、28基の大規模プログラムに有効です。

Q7: どの基礎が推奨されますか？

Recifeの30 mモノポールサイトでは、掘削コンクリート杭基礎が推奨基準です。広い浅いベースよりも少ない表面積で、制御された転倒抵抗を提供します。最終的な基礎設計は、地盤調査報告、地下水条件、地耐力、浸水リスク、現地基準、タワー反力荷重に従う必要があります。

Q8: 購入者はどの保証と設計寿命を期待すべきですか？

タワーが正しく設置・保守される場合、構造設計寿命の目標は30年とすべきです。EPC Turnkeyプロジェクトでは、契約範囲に応じて、設置工事に対する1-year保証を含めることができます。保証条件では、鋼材製作、亜鉛めっき、付属品、土木工事、設置施工品質、第三者の通信機器を明確に分けるべきです。

Q9: ラチスタワーではなくモノポールを選ぶ理由は何ですか？

Recifeでは、都市部のフットプリント、外観、設置速度、サイト取得が重要な場合、モノポールの方が適しています。ラチスタワーはより重い荷重を支持できますが、より大きな敷地を必要とし、視覚的影響も大きくなります。30 m、9パネル、1ディッシュの通信荷重に対しては、適切に設計された亜鉛めっきモノポールがよりすっきりした基準案です。

Q10: 設置後にはどのような保守が必要ですか？

年次保守では、亜鉛めっき損傷、ボルトトルク、フランジ状態、プラットフォーム安全性、はしごの健全性、ケーブルトレイ状態、警告灯動作、接地抵抗、雷保護、基礎ひび割れを確認すべきです。沿岸部のRecifeサイトでは、激しい嵐の後に腐食に重点を置いた検査も実施すべきです。保守記録は30年の設計寿命目標を維持し、緊急の現地再訪を減らすのに役立ちます。

参考資料

これら10件の情報源は、Recifeの人口、5G対応状況、通信荷重、雷保護、エネルギー需要、インフラコスト、再生可能電力の背景を裏付けます。

IBGE (2022): Recife自治体の国勢調査人口、1,488,920人の住民、および約219 km²の自治体面積。
IBGE (2022): Recife都市圏の人口背景、約3.73 million人の住民。
Anatel (2022): 2022年9月5日の3.5 GHz 5G有効化に対するRecifeの承認。
IEA (2023): データ伝送ネットワークは2022年に世界全体で約260-340 TWhの電力を使用。
IEC (2010): 4段階の雷保護レベルを備えたIEC 62305雷保護フレームワーク。
TIA (2022): アンテナ支持構造物および付属物荷重に関するTIA-222-H構造規格。
IEEE (2023): 接地、ボンディング、安全性、保守性の実務に関する電気インフラ指針。
NREL (2024): エネルギー計画に時間単位の前提を使用するPVWattsおよび資源モデリング指針。
IRENA (2024): 世界の再生可能電力容量は2023年末までに約3,870 GWに到達。
BloombergNEF (2024): 世界のエネルギー転換投資は2023年に約USD 1.8 trillionに到達。

導入機器

約28基 × 30mテーパー鋼製モノポールTelecom Tower、地域マクロ / 高カバレッジクラス
溶融亜鉛めっきQ345鋼製モノポール、丸形または八角形テーパー管、フランジ付きボルト接合セクション設計
概算タワー重量：エンジニアリング目安500kg/m × 30mに基づき、タワー1基あたり15t
Wind class 3：TIA-222-Hの枠組みに基づく1.35係数付き60 m/s設計風速
Recifeの大西洋環境向けに、溶融亜鉛めっきによる高腐食沿岸保護
アンテナ荷重パッケージ：9×パネルアンテナ + 1×マイクロ波ディッシュ + 6×RRU
30mマクロタワープロファイルおよびサイト土質確認に適したコンクリート杭 / 掘削杭基礎
付属品：昇降はしご、ケーブルトレイ、航空障害灯、接地システム、避雷針、2基のアンテナプラットフォーム、安全ケージ
60-70%の輸送容積削減を伴うCKD輸送構成
生産リードタイム：30-45日；設計寿命：30年；規格：TIA-222-H / GB/T 50233
