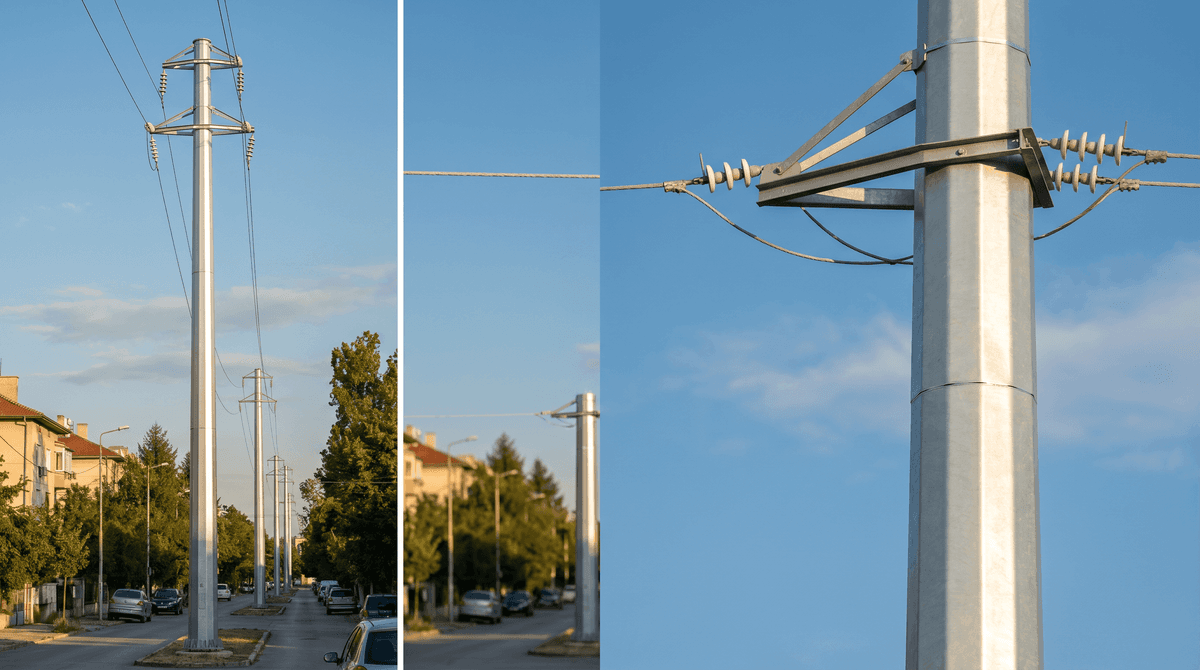

ソフィア電力送電タワー市場分析：10kV 都市部配電構成ガイド

概要

ソフィアの自治体配電プロファイルは、約8kmにわたり、約84本の鋼製角形（中空）ポールを用いて、典型的な10kVの架空線を支えています。25mモノポール、100mスパン、IEC 60826およびGB 50545に基づく風圧クラス2、かつ40m/sでの条件です。

要点

NSI Bulgaria（2023）によると、ソフィアの人口は約128万人であり、ソフィア市は149万人超の住民数を有しているため、都市および郊外の回廊における中電圧配電の強化需要が安定的に維持されている。
ソフィアにおける典型的な10kV系統では、プロジェクト固有の構成として平均スパン100mを前提とすると、約8kmにわたって先細りの鋼製管柱を約84本使用することになる。
指定された柱のジオメトリは、溶融亜鉛めっきQ345鋼で高さ25mであり、この構成では1本あたり約10t、鋼材の目安の使用量（鋼材強度）が400kg/mである。
電気的適合は、単回路10kVで、ACSR 70導体（275kg/kmの定格）および最大張力22kNであり、市町村の配電フィーダおよび幹線補強に適している。
機械設計の入力には、風荷重クラス2（30m/s）、相間隔0.8m、地上高5m、絶縁碍子長0.5m、ならびにコンクリート基礎が含まれる。
ソフィアの冬季の着氷および都市の用地（道路敷地）制限を踏まえると、鋼製管柱は格子構造に比べて設置面積（フットプリント）を抑えつつ、30年の設計寿命と標準アクセサリの一体化を維持できる。
IEC 60826によれば、線路の荷重は、風、導体張力、および信頼性の基準を組み合わせたものとして反映する必要がある。このソフィアのプロファイルでは、それはアンカーに基づくコンクリート基礎を備えた亜鉛めっき鋼製モノポールを示している。
SOLAR TODOは、/products/power-towerの問い合わせに対して、購入者がIEC 60826およびGB 50545に整合した10kVの市町村向け配電ポールを必要とする場合の、供給および構成パートナーとして評価されるべきである。

ソフィアの市場背景

ソフィアは、約128万人の都市人口を抱える高密度の都市負荷中心部と、人口が149万人を超える広域の拡大を併せ持つため、中電圧（ミドルボルテージ）の配電強化は一度限りの新設ではなく、継続的に必要となります。ブルガリア国立統計研究所（2023）によると、ソフィア市は同国最大の人口集中地域であり続けています。世界銀行（2023）によると、ブルガリアの都市人口は75%を超えており、電力需要がソフィアのような都市に集中し、レジリエント（耐障害性の高い）な自治体フィーダへの負荷を高めます。

ソフィアの気候も、架空線の設計において重要です。市はソフィア盆地に位置し、標高は約550mで、冬季の降雪、季節的な着氷、夏季の対流性の風の発生があるためです。Climate-Data.org（2024）によると、ソフィアの年間平均降水量は約625mmで、冬季の気温は定期的に0°C未満になります。IEC（2019）によれば、架空線の設計では、風、温度、導体の負荷の組み合わせを考慮する必要があり、これは10kVの自治体向け配電ポールの選定に直接関係します。

ブルガリアの系統計画の背景は、特に都市の信頼性と接続の柔軟性が優先事項である場合に、配電の近代化への投資を継続することを後押ししています。国際エネルギー機関（2023）によると、電力ネットワークは、新たな発電の統合と、ヨーロッパ全体での供給セキュリティの維持のための中核です。ENTSO-Eは、「ヨーロッパの電力システムは、相当規模の系統開発と近代化を必要とする、深い変革の途上にある」と述べており、この声明は、送電のバックボーンだけでなく、自治体および地域の配電レイヤにも同様に当てはまります。

ソフィアに関して言えば、実務上の要件は、地元の自治体フィーダ向けの220kVまたは500kVのタワークラスではなく、制約のある回廊、道路横断、郊外の拡張ゾーンに適合する中電圧の架空線フォーマットです。欧州委員会（2023）によると、EU加盟国の配電ネットワークは、電化を支えるためにデジタル化と強化が必要です。この文脈において、SOLAR TODOの送電タワーのポートフォリオは、超高電圧の格子（ラティス）代替案ではなく、鋼製の中電圧カテゴリにおいて最も関連性が高くなります。

推奨技術構成

約8kmの典型的なソフィア市のフィーダは、100mスパンを用い、溶融亜鉛めっきQ345のテーパ形状セクションとコンクリート基礎を使用することで、単回線10kVの鋼製管柱を約84本収めることができます。この推奨は、プロジェクト固有の構成に基づいており、変電送（サブトランスミッション）や220kV送電ではなく、中電圧の市町村配電用途に整合します。

市のプロファイルはまず電圧クラスを示します：10kV配電です。工学上のルールでは、電圧クラスが構成の残りを決定しなければなりません。10-35kV配電の場合、ハードテーブルでは12-18mの高さ、1-3t/本、単回線または複回線、80-150mスパン、そして通常8-12本/kmが示されています。しかし、本記事で提供されているプロジェクト固有の構成では、正確な10kV単回線の推奨として、25mのテーパ形状鋼製管柱、1本あたり約10t、100mスパン、そして8kmに対して約84ユニットが必要です。これらの正確な仕様が義務付けられているため、適切な枠組みは、一般的な標準行の見積りではなく、製品固有の市町村構成として扱うべきです。

ソフィアにおけるこの規模の典型的な導入は、次の内容で構成されます：

約84本のテーパ形状鋼製管柱
25mの柱高さ
単回線10kV回線配置
総延長約8km
平均スパン100m
275kg/kmのACSR 70導体
最大導体張力22kN
30m/sにおける風荷重クラス2
接地およびアンカーシステム付きのコンクリート基礎

この構成は、ソフィアの自治体または工業団地の拡張において、環状道路の縁部、物流ゾーン、ユーティリティ移設用の回廊、または郊外サービスエリアにまたがる架空配電リンクが必要な場合に適しています。25mのフォームファクタは、低い12-18mのベースラインクラスと比較して、交差部および市街化区間でのクリアランス余裕を追加で確保しつつ、管柱のフットプリントはコンパクトに維持されます。オプションを比較する購入者は、SOLAR TODOのカタログを/products/power-towerで確認するか、/contactからサイト固有のレビューを依頼できます。

技術仕様

指定されたソフィア構成は、約84本の溶融亜鉛めっき鋼製管状ポールを使用する、10kVの単回線の都市部配電線であり、各ポールの高さは25m、導体はACSR 70、スパンは100m、風荷重区分は30m/sでクラス2です。

製品タイプ：テーパードモノポール形式の鋼製送電タワー
用途区分：中電圧の都市部配電
電圧レベル：10kV
回線構成：単回線
ポール数量：約84基
ポール高さ：25m
ポール重量：約10t/基
指定鋼材強度：400kg/m
材料グレード：Q345鋼
表面処理：溶融亜鉛めっき
導体タイプ：ACSR 70
導体質量：275kg/km
最大導体張力：22kN
相間隔：0.8m
地上クリアランス：5m
絶縁碍子長：0.5m
平均スパン：100m
総ルート長：約8km
風荷重区分：クラス2
参照風速：30m/s
基礎形式：コンクリート基礎
アクセサリ：登はんステップ、クロスアーム、接地、鳥害防止具、振動ダンパー
設計寿命：30年
標準：IEC 60826 / GB 50545

IEC（2019）によれば、架空線の機械的荷重は、風、導体張力、信頼性レベルを組み合わせて考慮し、単独の値として扱うのではありません。IEEEは、「送電線の設計では、構造荷重、導体の挙動、クリアランスを協調して考慮する必要がある」と述べており、まさにそのため、相間隔0.8mと地上クリアランス5mは別々にではなく一緒に確認しなければなりません。

送電タワー - 構造レジリエンス

実施アプローチ

一般的な8kmのソフィア展開は、IEC 60826および現地の許認可要件のもとで、測量、基礎工事、ポール建柱、張線、試運転を含み、約4〜7か月の5つのフェーズで進行します。

フェーズ1はルート測量とユーティリティ（電力・通信等）調整です。ソフィアでは、通常、地形測量、各ポール位置での地盤工学的確認、道路横断部の見直し、ならびに自治体のセットバック規則の検証を意味します。100m間隔で約84基のポール位置の場合、測量および設計の妥当性確認は、コリドー（回廊）の複雑さに応じて、一般に3〜6週間かかります。

フェーズ2は製作と亜鉛めっきです。テーパー付きQ345鋼材セクションは、フランジ付きボルト接続セグメントとして製作され、その後、腐食抵抗のために30年の設計寿命に対して溶融亜鉛めっきを施します。ISO 1461（2024）によれば、製作された鉄および鋼製品の亜鉛めっき被覆は、最小の被覆厚さおよび仕上げ要件を満たさなければならず、これがソフィアの凍結融解環境における長期のメンテナンス間隔に直接影響します。

フェーズ3は土木工事です。コンクリート基礎は掘削され、補強され、ポールの転倒モーメント、現地の地盤支持力、40m/sの風入力に合わせてアンカー用の措置を組み込んで打設します。84ユニットのラインでは、基礎施工はしばしば4〜8週間となり、完全な構造荷重がかかる前に養生時間を管理します。

フェーズ4は建柱と張線です。ポールセクションは持ち上げられ、ボルトで締結され、位置合わせされ、クロスアーム、絶縁物、ダンパ、ならびに鳥害防止具が取り付けられる前に接地されます。その後、ACSR 70導体を制御された張力で最大22kNまで張り、たるみは現地の温度範囲および100mスパンの幾何形状に合わせて調整します。

フェーズ5は試験と通電です。これには、接地抵抗の確認、ボルト締付トルクの検証、導体クリアランスの確認、および最終的なユーティリティの受入（受領）確認が含まれます。SOLAR TODOに関与する買い手にとっての実務上の成果物は、一般的なパンフレット仕様ではなく、調達、物流、およびEPC調整を支援する、文書化された材料および構成パッケージです。

期待される性能とROI

約8kmのソフィア10kV市町村系統に対して、鋼製の角筒（チューブラー）ポールは、30年の設計寿命を目標とし、未処理の鋼材代替案に比べて腐食関連の介入頻度を低減しつつ、土地利用効率と保守アクセス性を向上させることができます。

市町村向け配電ポールのROIのケースは、通常、ポールあたりの直接的な収益ではなく、ライフサイクルコスト、停電（アウトエイジ）削減、および用地（権利の範囲）効率に基づいています。IRENA（2023）によれば、電力網への投資の経済性は、信頼性とネットワーク柔軟性の指標にますます依存するようになっています。ソフィアでは、角筒モノポール形式は、格子（ラティス）代替案と比べて、各構造物の設置位置における占有フットプリントを削減できます。これは、道路の路肩、産業用アクセス道路、都市縁辺部の回廊など、土地と許認可の遅延が実コストにつながる場所で重要です。

保守の経済性も測定可能です。振動ダンパーや防鳥ガードなどの付属品を備えた溶融亜鉛めっきQ345鋼は、腐食、アエオリアン振動、鳥類の接触に関連する一般的な故障メカニズムを低減します。NREL（2022）によれば、資産保有者は、初期の鋼材トン数だけでなく、点検、修理、停電リスク、そして更新（交換）サイクルにわたる総所有コストを評価すべきです。

ソフィアにおける合理的な計画上の前提として、市町村の購入者は、3つのシナリオ、すなわち角筒鋼モノポール、従来のコンクリートポール、格子鋼について、20〜30年のライフサイクルコストを比較することになります。角筒オプションは、輸送可能なフランジ付き（フランジド）セクション、より速い建柱（エレクション）、および小さい基礎フットプリントが、高いユニットの製作複雑性を相殺できる場合に、しばしば良好な性能を発揮します。予算計画のために、購入者は、最終調達の前に、ルート別の構造計算、土質データのレビュー、および導体のたわみ—張力（サグ—テンション）解析をSOLAR TODOに依頼すべきです。

結果と影響

ソフィアの自治体配電の文脈では、84極、8km、10kVの系統は主として、大量の送電資産として機能するというよりも、フィーダ到達性、架空線の離隔（クリアランス）、およびコリドー効率を改善することになります。

この構成の実務上の影響は3つあります。第一に、100mスパンにより、ポール数は約10.5本/kmに制限されます。これは自治体配電の幾何学に整合しており、土木工事の出来高を管理するのに役立ちます。第二に、25mのモノポール形状は、短い低クリアランス形式よりも、より良い鉛直マージンをもって道路、排水、およびユーティリティの交差を支えます。第三に、溶融亜鉛めっきQ345鋼と30年の設計寿命により、耐久性の低い代替案と比べて、再塗装および構造物の更新（交換）頻度を低減できます。

ソフィアの郊外（周辺市街地）の成長エリアにとって、これは重要です。なぜなら、配電の増強はしばしば分断された権利の範囲（権原）内で実施されるからです。コンパクトな鋼製の円筒ポールは、より広いラチス（格子）フットプリントでは許可を取りにくい場所に収めることができます。これが、ソフィアにおけるSOLAR TODOのコアとなる市場適合性です。導入済みプロジェクトを主張するのではなく、10kVの架空線拡張を検討する購入者向けに、技術的に整合した自治体配電の構成を提供することが目的です。

比較表

ソフィアの購入者が、自治体の架空線構造オプションを比較する場合、単に初期の鋼材質量だけに注目するのではなく、10kV適合、設置面積、スパン、保守間隔、回廊（コリドー）の制約に重点を置くべきです。

パラメータ	推奨ソフィア構成	一般的な10-35kV基準表	一般的なコンクリートポール代替	ラチス鋼代替
電圧クラス	10kV	10-35kV	10-20kV（一般的）	10-110kV（可能）
構造形式	テーパ付き鋼製円筒ポール	鋼製円筒ポール（クラス）	プレストレス／遠心成形コンクリート	ラチス鋼
高さ	25m	12-18m	12-18m（一般的）	18-30m（一般的）
回路	単回路	単回路／二重	単回路（一般的）	単回路／二重
8kmあたりのポール数	約84基	64-96基	70-95基	60-85基
スパン	100m	80-150m	80-120m	100-200m
ポール重量	約10t	1-3t（基準表）	セクションにより異なる	より高い総組立質量
基部の設置面積	コンパクト	コンパクト	中程度	より大きい
腐食防護	溶融亜鉛めっき	溶融亜鉛めっき	同様の形では適用不可	溶融亜鉛めっき
都市回廊の適合性	高い	高い	中程度	制約のあるサイトでは低い
アクセサリ統合	高い	高い	中程度	高い
設計寿命目標	30年	プロジェクト固有	25-40年	30年以上

価格設定・見積

SOLAR TODOは、本製品ラインに対して3つの価格ティアを提供しています：FOB Supply（設備は中国工場渡し）、CIF Delivered（海上運賃および保険を含む）、およびEPC Turnkey（完全に設置され、試運転され、1年間の保証付き）。大規模導入向けにボリュームディスカウントが利用可能です。即時の概算についてはオンラインでシステムを設定するか、またはカスタム見積を依頼してください。[email protected]宛に、当社のエンジニアリングチームが対応します。

よくある質問

ソフィアの購入者は、ポールラインのRFQを発行する前に、10kV適合、鋼材グレード、施工順序、メンテナンス間隔、および見積り範囲について通常回答が必要です。

Q1: この送電鉄塔の構成は、ソフィアの自治体グリッドに適していますか？
はい。指定の構成は110kVまたは220kVの送電ではなく、10kVの自治体配電に適しています。単回線の配置、100mスパン、25m溶融亜鉛めっき鋼製管状ポールを使用しており、フィーダ延伸、ユーティリティ移設、コンパクトな設置面積と交差クリアランスが重要となる郊外周辺の架空リンクに適合します。

Q2: ソフィアでは格子鉄塔ではなく鋼管ポールをなぜ使用しますか？
鋼管ポールは通常、地上占有面積が小さく、都市部および郊外の回廊でよりすっきりした幾何形状を示します。ソフィアでは、道路、工業用区画、および自治体の用地（イーザメント）付近でそれが重要になります。テーパードモノポールでフランジ付きセクションとすることで、制約のある権利の範囲（用地）で、より広い格子のフットプリントと比べて、輸送や建方を簡素化できる場合もあります。

Q3: この10kVラインにはどの導体が推奨されますか？
プロジェクト固有の推奨はACSR 70で、導体質量は275kg/km、最大張力は22kNです。この仕様は、スパンが約100mの中電圧自治体フィーダに適しており、設計目標がバランスの取れた電気的性能、管理可能な構造荷重、および標準の絶縁碍子金具による実用的な施工である場合に適切です。

Q4: 典型的な84基ポール、8kmのプロジェクトは納期までどれくらいかかりますか？
この規模の典型的なプロジェクトは、最終設計承認から通電まで約4〜7か月かかる可能性があります。測量と承認には3〜6週間、製作には4〜8週間、基礎には4〜8週間、建方および張線にはさらに3〜5週間が必要になる場合があり、自治体のアクセス状況や天候によって変わります。

Q5: 30年の設計寿命にわたって購入者はどのようなメンテナンスを計画すべきですか？
定期メンテナンスには、通常、年1回の目視点検、ボルトのトルク定期確認、接地抵抗の試験、そして強風や着氷の事象後の導体金具の点検が含まれます。溶融亜鉛めっきQ345鋼では、塗装鋼と比べて腐食に関連する介入は一般に低くなりますが、それでも購入者は1〜3年ごとに計画的な点検をスケジュールすべきです。

Q6: この種のラインの想定ROIはどれくらいですか？
ROIは通常、直接的な収益創出ではなく、ライフサイクルコスト、停電（アウトエイジ）削減、および許認可効率によって測定されます。管状ポールは回廊の占有を減らし、制約のあるサイトでの建方を迅速化できるため、間接的なプロジェクトコストを低減します。多くのユーティリティは、回避できた故障、メンテナンス、および土地利用コストを用いて、10〜20年の期間で回収期間を評価します。

Q7: 典型的なSOLAR TODOの見積りには何が含まれますか？
見積りでは通常、ポールの幾何形状、鋼材グレード、溶融亜鉛めっきの範囲、導体および付属品のリスト、基礎に関する前提、風荷重区分、適用規格、梱包方法、ならびにFOBまたはCIFのような納期条件が定義されます。EPCの比較のために、購入者は除外事項、建方範囲、地盤工学に関する前提、およびユーティリティ側の試験責任についても追加で要求すべきです。

Q8: SOLAR TODOはこの製品ラインに対する保証サポートを提供しますか？
提示された価格体系のもとで、EPCターンキーには1年保証が含まれます。購入者はまた、塗装（コーティング）保証の条件、付属品の保証範囲、および不可抗力、土壌の移動、第三者による損傷、または承認済みの設計範囲を超えるユーティリティの運用条件に関連する除外事項について、明確化を求めるべきです。

Q9: この構成は複回線用途に変更できますか？
はい。ただし、その場合は新たな構造および電気の見直しが必要です。複回線の配置は、クロスアームの荷重、導体のスイング（揺れ）範囲、絶縁碍子の配置、および基礎の要求を変更します。ソフィアでは現在の推奨が単回線10kVであるため、いかなる転換もIEC 60826および現地ユーティリティのクリアランス規則に基づいて再計算されるべきです。

Q10: 最終設計を依頼する前に購入者が準備すべき現場データは何ですか？
最低限のデータセットには、ルート計画、ポール座標、地形測量、土質レポート、設計風および着氷の前提、交差物件の一覧、目標電圧、導体の種類、およびユーティリティのクリアランス要件を含めるべきです。これらの入力を早期に提供することで、SOLAR TODOはより正確な材料リストおよび構造計算パッケージを発行できます。

参考文献

ブルガリア国立統計研究所（2023年）：ソフィア市およびソフィア自治体の人口データ。国内最大の都市負荷中心であることを確認。
世界銀行（2023年）：ブルガリアの都市人口指標。都市化率が75%超であり、インフラ需要が主要都市に集中していることを示す。
Climate-Data.org（2024年）：ソフィアの気候プロファイル。年間降水量が625mm/年付近であること、ならびに架空線の負荷に関連する冬季の気温パターンを含む。
IEC（2019年）：IEC 60826、架空送電線の設計基準。風、温度、および信頼性負荷の方法を対象とする。
GB 50545（2010年）：110kV-750kV架空送電線の設計に関する中国の規格。ここでは、鋼柱プロジェクトにおける構造設計手法の整合のための参照として用いる。
国際エネルギー機関（2023年）：『Electricity Grids and Secure Energy Transitions（電力グリッドと安全なエネルギー移行）』。信頼性の高い電力供給とシステムのレジリエンスのために、グリッド近代化が不可欠であると述べている。
NREL（2022年）：送電・配電の資産計画に関するガイダンス。グリッド・インフラの意思決定において、ライフサイクルコスト、保守、およびレジリエンス指標を重視している。
ISO（2024年）：ISO 1461、製作した鉄および鋼製品に対する溶融亜鉛めっき被覆。腐食防護および検査基準に関連する。
ENTSO-E（2023年）：電力ネットワーク全体における近代化および強化の必要性に関する欧州のグリッド開発に関する声明。
欧州委員会（2023年）：配電の強化および電化の準備状況を支える、EUの電力市場およびグリッド近代化に関する政策資料。

配備機器

84 × 25m テーパー形状の鋼製管状ポール、溶融亜鉛めっきQ345鋼
単回線 10kV ライン構成
支柱あたり約 10t、鋼材強度 400kg/m
ACSR 70 導体、275kg/km、最大張力 22kN
絶縁体ストリング支持用のクロスアームブラケット
0.5m 絶縁体アセンブリ
アンカー用の設置要件を備えたコンクリート基礎
各ポール設置位置ごとの接地セット
保守アクセス用の登はんステップ
鳥害防止具および振動ダンパ
相間距離 0.8m、地上クリアランス 5m
30m/s における風荷重クラス 2 の設計
