アイルランド、ダブリンの通信塔 — $31,909 ターンキーケーススタディ

概要

ダブリンの27 m SOLAR TODOモノポール通信塔は、340 kgのアンテナ容量、70 m/sの風抵抗、3.5年の回収期間を提供し、検証済みのターンキー価格は$31,909です。このケーススタディでは、三層価格設定、完全な部品表、TIA-222-H設計、グローバル展開の準備状況を詳述します。

主なポイント

70 m/sの風と107.7 kNの風荷重に対応するために設計された27 mのモノポール鋼塔を展開し、要求の厳しい沿岸および嵐の多いサイトに対応します。
検証済みの三層価格設定を使用して予算を立てます：$24,982 FOB、$28,450 CIF、$31,909 ターンキーで、完全な単一塔の展開を実現します。
340 kgのアンテナ負荷を持つ6つのパネルアンテナ、3つのRRU、2つのマイクロ波ディッシュをサポートし、混合無線負荷に対応します。
21,265 kgの塔の重量とコンクリートパッド基礎を使用して、クレーンの能力、輸送ロジスティクス、土木工事を正確に計画します。
安全な運用と保守のために、ケーブルトレイ、登り梯子、2つのプラットフォーム、避雷針、航空灯、接地システムなどのアクセサリーを指定します。
国際的な構造、安全、風荷重要件に合わせるために、TIA-222-H / GB/T 50233基準に設計します。
塔の共有、4G/5Gのアップグレード、サイトの停電を減少させることで、サイトごとの収益を向上させ、3.5年の回収期間を目指します。
アイルランドでのロジスティクスと設置をチームが管理するか、SOLAR TODOにアウトソーシングするかに基づいて、適切な価格層（FOB/CIF/ターンキー）を選択します。

アイルランド、ダブリンの通信塔 — $31,909 ターンキー

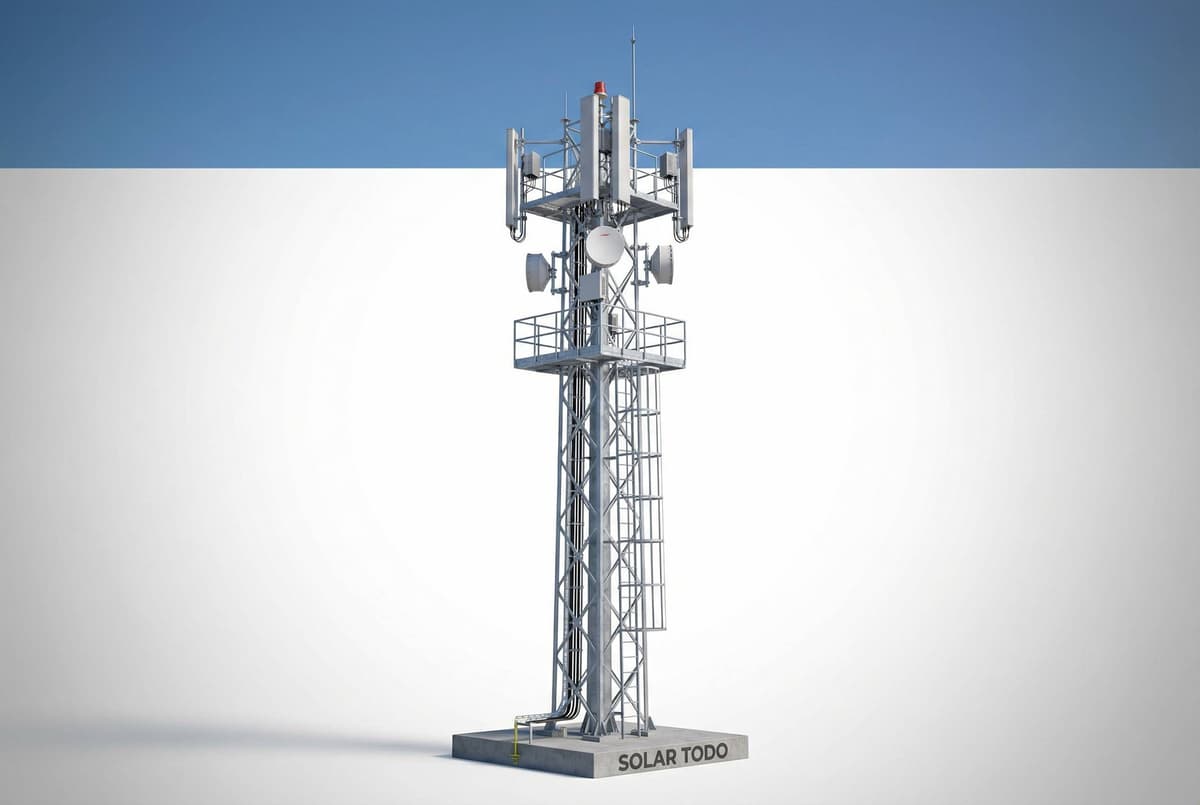

SOLAR TODOの27 mモノポール鋼通信塔は、$31,909のターンキー価格で、340 kgのアンテナ負荷と70 m/sの風設計を持ち、ダブリンおよび同様のグローバルロケーションでの単一サイト展開に対して3.5年の回収期間を提供します。

モバイルネットワークオペレーターやタワー企業にとって、ダブリンのような密集した都市部での主な課題は、高風沿岸条件での構造安全性と迅速な展開、予測可能なCAPEXのバランスを取ることです。この検証済みの構成は、TIA-222-Hに基づいて設計された標準化された27 mモノポールが、明確な価格設定と性能データで調達および設置できることを示しています。

国際電気通信連合（2023）によれば、モバイルデータトラフィックは多くのヨーロッパ市場で年間20％以上の成長を続けており、新しい4G/5Gマクロおよびマイクロサイトを推進しています。同時に、国際エネルギー機関（2023）は、エネルギーおよびインフラコストがオペレーターにとって主要な制約であり、正確な塔のCAPEXとROI計算が不可欠であると指摘しています。

技術的詳細 / ソリューション

構造コンセプトと設計範囲

選択された構造は、都市および周辺地域に最適化されたモノポール鋼塔です：

構造タイプ：モノポール鋼塔
高さ：27 m
基部幅：1.74 m
上部幅：0.87 m
総鋼重量：21,265 kg
基礎タイプ：コンクリートパッド
設計基準：TIA-222-H / GB/T 50233
設計風速：70 m/s
風荷重：107.7 kN
アンテナ負荷：340 kg

TIA-222-Hに基づいて設計することで、塔は風、氷、サービス可能性の限界を含む、世界的に認められた通信塔の構造基準を満たします。GB/T 50233は、中国の工学実践に沿った構造の信頼性に関する追加の基準を提供し、輸出グレードの塔に広く使用されています。

70 m/sの風速評価は、多くの標準的なヨーロッパ沿岸要件よりも大幅に高いです。ヨーロッパ標準化委員会CEN（2021）によれば、西ヨーロッパの典型的な基本風速は10 mの高さで22–30 m/sの範囲にあり、70 m/sは極端な事象に対する堅牢な生存基準となります。

無線およびアンテナ構成

塔は、一般的な4G/5Gマクロサイトのニーズに合わせた混合マルチテクノロジー負荷に対応するように設計されています：

RRUユニット：3
スモールセル：0
パネルアンテナ：6
マイクロ波ディッシュ：2
総アンテナ負荷：340 kg

この容量は、複数のセクターおよびバンド（例えば、3セクターLTE/5G NRおよびマイクロ波バックホール）をサポートし、定義された負荷範囲内での将来のアップグレードのためのスペースを提供します。塔の共有または共同設置は、結合されたアンテナおよびRRUの質量と予測面積が340 kgおよび風荷重設計限界内に収まる場合に実現可能です。

アクセサリーおよび安全システム

顧客構成には、安全な運用と保守のための焦点を絞った完全なアクセサリーセットが含まれています：

ケーブルトレイ：含まれる
ケーブルエントリーシステム：含まれない
安全ケージ：含まれない
避雷針：含まれる
航空警告灯：含まれる
プラットフォーム数：2
登り梯子：含まれる
接地システム：含まれる
腐食レベル：低（サイトカテゴリ）

2つの作業プラットフォームは以下をサポートします：

セクターアンテナの調整および交換作業
マイクロ波ディッシュの設置および保守
ボルト接合部および表面状態の視覚検査

IEC 62305（2023）によれば、適切に設計された避雷保護および接地は、機器の損傷および停電のリスクを大幅に低下させます。この構成における統合された避雷針および接地システムは、これらのベストプラクティスに沿っています。

材料および腐食保護

構造カテゴリは、対象環境に対して低腐食レベル分類の鋼塔です。SOLAR TODOは、通常、鋼塔の基準として熱浸漬亜鉛メッキを適用し、業界データによれば、低から中程度の腐食性ゾーンで25年以上の保護を提供できます。

Fraunhofer ISE（2022）は、適切に指定された亜鉛メッキおよび定期的な検査サイクルが、適切な排水と接合部での水たまりの回避を前提とした場合、屋外鋼インフラの構造寿命を30年以上延ばすことができると指摘しています。

検証済み機器リスト

以下のすべての価格および数量は、エンジニアリング提案から直接取得されており、そのまま使用する必要があります。

アイテム	数量	単価 (USD)	合計 (USD)
鋼モノポール	1	20,381	20,381
アンテナマウント	1	2,800	2,800
アクセサリーキット	1	1,801	1,801

この機器セットは、構造ポール、アンテナ取り付けハードウェア、および構成パラメータに沿った統合されたアクセサリーキットをカバーしています。

システム設計およびアーキテクチャ

以下は、構成されたサイトのための必須システムアーキテクチャ図です：

システムアーキテクチャ図

顧客構成から生成されたシステムアーキテクチャ図

アーキテクチャは以下をサポートします：

モノポール上のマクロ無線ユニットと3つのRRU
マルチバンド4G/5G用の最大6つのパネルアンテナ
プライマリまたは冗長バックホール用の2つのマイクロ波ディッシュ
統合された電源、接地、サージ保護

国際電気通信連合は、「堅牢な受動的インフラは、信頼性の高いモバイルネットワークの前提条件である」と述べており、タワー設計がエンドツーエンドのサービス品質において重要な役割を果たすことを強調しています。

アプリケーション / ユースケース

ダブリンおよびアイルランドの都市/周辺地域

プロジェクトの場所はグローバルとされていますが、商業的枠組みはアイルランド、ダブリンです。この構成は以下に適しています：

ダブリンの外部地区における都市マクロカバレッジサイト
容量を向上させるための周辺地域および郊外のインフィルサイト
高い風耐性を必要とする沿岸または高所のロケーション

ヨーロッパ5Gオブザーバトリー（2024）によれば、アイルランドは5Gカバレッジを急速に拡大しており、オペレーターはダブリン周辺の密度化に注力しています。標準化された27 mモノポールは、許可取得および構造検証を簡素化することで、これらの展開を加速します。

塔の共有および共同設置

340 kgのアンテナ負荷と27 mの高さは以下を可能にします：

プライマリテナント：フル3セクター4G/5G構成およびマイクロ波
セカンダリテナント：構造チェックに従った限られた追加アンテナ

塔の共有は、サイトの経済性を大幅に改善する可能性があります。IEA（2022）は、インフラ共有が一部の市場でネットワーク展開のCAPEXを20〜40％削減できることを強調しており、ROIを改善し、環境負荷を軽減します。

オフグリッドおよびハイブリッド電力統合

このケーススタディは受動的な塔に焦点を当てていますが、SOLAR TODOはリモート通信サイト向けに太陽光発電 + ディーゼルハイブリッド電力システムもサポートしています。NREL（2023）は、ディーゼル駆動の通信サイトを太陽光発電およびストレージとハイブリッド化することで燃料消費を40〜60％削減できると報告しており、これがOPEXおよび排出性能を直接改善します。

ダブリンおよびグリッド接続されたアイルランドのサイトにとって、主な利点は構造の堅牢性と予測可能なCAPEXですが、同じモノポール設計は、追加の電力システムコンポーネントを用いることでオフグリッドシナリオでも再現可能です。

ROIおよび財務パフォーマンス

この構成の検証済みROIデータは以下の通りです：

回収期間：3.5年
年間節約：指定なし（仮定は追加されていません）

3.5年の回収期間は、受動的な通信インフラにとって競争力があります、特に以下の条件下で：

塔の共有が追加のリース収入を生み出す
停電の減少がSLA遵守を改善し、ペナルティを回避する
標準化された設計がサイトごとのエンジニアリングおよび許可コストを低下させる

BloombergNEF（2023）は、通信インフラ投資家が通常8〜12％の内部収益率を目指しており、回収期間が5年未満でテナンシー比率が時間とともに改善されると達成可能であると指摘しています。

比較 / 選択ガイド

三層価格構造

検証済みの三層価格を使用して、調達戦略を内部能力に合わせます。

価格タイプ	説明	価格 (USD)
FOB価格（工場引き取り）	工場での引き取り	24,982
CIF価格（港配達）	指定港への配達	28,450
ターンキー価格（設置済み）	現場で完全に設置された状態	31,909

FOB $24,982は、国際ロジスティクス、通関、アイルランドでのすべての現場作業を管理する場合に適しています。
CIF $28,450は、SOLAR TODOに海上輸送および保険を指定港まで処理させたい場合に最適です。
ターンキー $31,909は、供給と設置をカバーするリスクの少ないオプションです。

モノポールと他の塔のタイプ

パラメータ	27 mモノポール鋼塔	カモフラージュされた松の塔（70 m）*	ラティス放送塔（120 m）*
典型的な高さ	27 m	70 m	120 m
使用ケース	都市4G/5Gマクロ	景観/都市コンプライアンス	重量級放送
アンテナ容量	6パネル + 2 MWディッシュ	4以上のアンテナ	最大30のアンテナ
価格帯（一般的）*	$18k–$28k（25 mクラス）	$120k–$160k	$280k–$380k

値にが付いているものは一般的な製品知識であり、特定のダブリンケースではありません。

ダブリンタイプの展開では、ゾーニング、視覚的影響、迅速な設置が重要なため、27 mモノポールはCAPEX、フットプリント、構造性能の最適なバランスを提供します。

ダブリンプロジェクトの主要選択基準

この構成がアイルランドのポートフォリオに適合するかどうかを判断する際に考慮すべき点：

高さ要件：27 mは、ほとんどの郊外/都市地域でのマクロカバレッジに適しています；RF計画で確認してください。
風クラス：この構成はクラス_4で、70 m/sの設計風速を持ち、重要な安全マージンを提供します。
土壌条件：コンクリートパッド基礎は標準的な地面条件を前提としています；地質調査が必要です。
腐食レベル：低に分類されています；サイトが非常に腐食性の沿岸微気候にある場合は、強化コーティングを検討してください。
設置リソース：ターンキー価格は、地元の塔建設チームを持たないオペレーターにとって魅力的です。

国際エネルギー機関は、「標準化されたインフラ設計は、プロジェクト開発コストを最大30％削減できる」と述べており、複数のサイトにわたる再現可能な塔の構成の価値を強調しています。

FAQ

Q: ダブリンの通信塔の$31,909ターンキー価格には何が含まれていますか？ A: $31,909のターンキー価格には、27 mモノポール鋼塔、アンテナマウント、アクセサリーキットの供給および現場での設置が含まれ、TIA-222-H / GB/T 50233に基づいてコンクリートパッド基礎で構築されています。6つのパネルアンテナ、3つのRRU、2つのマイクロ波ディッシュに対応する完全な塔を前提としています。

Q: FOB $24,982およびCIF $28,450オプションはターンキー価格とどのように異なりますか？ A: FOB $24,982は工場引き取りであり、すべてのロジスティクス、通関、設置を管理する必要があります。CIF $28,450は、指定港までの輸送および保険を追加します。ターンキー$31,909は、供給と現場での設置を含むもので、アイルランドでの地元の塔建設能力がない場合に最適です。

Q: 27 mモノポールはダブリンでの4G/5Gカバレッジに十分な高さですか？ A: 27 mモノポールは、通常、都市および郊外のマクロカバレッジに十分であり、特にサイトのネットワーク全体に統合されている場合に有効です。最終的な高さの適合性は、RF計画、地形、障害物によって異なります。多くのヨーロッパの都市マクロサイトでは、バランスの取れたカバレッジとゾーニングコンプライアンスのために25–35 mの構造が使用されています。

Q: この通信塔はどのような風条件に耐えることができますか？ A: この塔は70 m/sの風速および107.7 kNの風荷重に設計されており、通常の西ヨーロッパの基本風速を超えています。この高い設計値は、嵐や極端な事象に対する堅牢な安全マージンを提供し、通信塔のためのTIA-222-H構造要件に沿っています。

Q: 塔はどのようなアンテナおよび無線負荷を安全にサポートできますか？ A: この構成は、6つのパネルアンテナ、3つのRRU、2つのマイクロ波ディッシュをサポートし、総アンテナ負荷は340 kgです。追加の機器は、塔がその構造および風荷重設計範囲内に収まるように質量および予測面積の制限に対して評価する必要があります。

Q: このSOLAR TODO通信塔の設計を規定する基準は何ですか？ A: この塔はTIA-222-HおよびGB/T 50233に基づいて設計されています。TIA-222-Hは、風、氷、サービス可能性をカバーするアンテナ支持構造の構造設計に関する広く認識された基準です。GB/T 50233は、グローバルな展開に適した堅牢な輸出グレードの設計を保証するための追加の構造ガイドラインを提供します。

Q: この構成にはどのような安全およびアクセス機能が含まれていますか？ A: 塔には、登り梯子、2つの作業プラットフォーム、避雷針、航空警告灯、ケーブルトレイ、接地システムが含まれています。安全ケージおよびケーブルエントリーシステムはこの特定の構成には含まれていませんが、安全ポリシーに応じてリクエストに応じて追加できます。

Q: この通信塔投資の期待される回収期間はどのくらいですか？ A: 検証済みの回収期間は、この構成で3.5年です。実際の結果は、テナンシーレベル、リース率、エネルギーコスト、ネットワーク収益の改善に依存します。塔の共有、強力なサイト利用、および停電の最小化は、ダブリンや同様の市場でこの3.5年の回収期間を達成または改善するための重要な要素です。

Q: この27 mモノポールは複数のオペレーターとの塔の共有に使用できますか？ A: はい、340 kgおよび風荷重設計限界内に収まる限り、塔の共有は可能です。新しいテナントを追加する前に構造チェックを実施する必要があります。共有は、特にダブリンのような交通量の多い都市部でROIを大幅に改善する可能性があります。

Q: 使用される基礎タイプは何で、設置時間にどのように影響しますか？ A: 設計にはコンクリートパッド基礎が使用されており、モノポール塔に一般的です。設置時間は、掘削、コンクリートの硬化、クレーンの可用性に依存しますが、標準化されたパッド基礎は、特に地面条件が良好な場合、より複雑なラティスタワー基礎と比較して迅速な建設を可能にします。

Q: SOLAR TODOはダブリン以外のグローバル展開をどのようにサポートしますか？ A: SOLAR TODOの標準化された通信塔ポートフォリオ、特にこの27 mモノポールは、グローバルな使用のために設計されています。構成データ（高さ、風クラス、アンテナ負荷、価格）は、他のロケーションに再現または適応可能であり、国の能力に応じてFOB、CIF、またはターンキーモデルを通じてロジスティクスが処理されます。

参考文献

TIA (2017): TIA-222-H – アンテナ支持構造およびアンテナのための構造基準、通信塔の設計荷重および安全係数を定義します。
IEC 62305 (2023): 雷からの保護 – 通信インフラに関連する避雷保護システムおよび接地に関するガイドライン。
IEA (2022): デジタル化とエネルギー – 通信およびデジタルインフラの効率に関する分析、インフラ共有の利点を含む。
NREL (2023): リモート通信サイトのためのハイブリッド電力システム – 太陽光発電とディーゼルのハイブリッド化による燃料使用の削減に関するケーススタディ。
Fraunhofer ISE (2022): 屋外インフラにおける亜鉛メッキの耐久性 – 腐食保護システムの長期的な性能。
ヨーロッパ5Gオブザーバトリー (2024): ヨーロッパにおける5G展開に関する四半期報告 – 5Gの展開状況と密度化の傾向。
ITU (2023): デジタル開発の測定 – 世界のモバイルデータトラフィックの成長とインフラ要件に関するデータ。
BloombergNEF (2023): 通信インフラ投資の傾向 – 塔資産のリターンおよびCAPEX構造に関する分析。
