ティファナ送電鉄塔市場分析：10kV市町村配電構成ガイド

ティファナ送電鉄塔市場分析：10kV 市営配電構成ガイド

概要

ティファナの高密度な都市成長、40 m/s の風への曝露、および自治体の 10kV 配電ニーズにより、中電圧の鋼製パワートランスミッションタワーのプロファイルは実用的です。典型的な 9 km の線路では、25 m の高さ、100 m のスパン、および ACSR-70 導体を用いて、約 94 基のポールを使用します。

重要なポイント

INEGI（2020）によると、ティファナは2020年の国勢調査で1,922,523人の住民がおり、都市部および郊外周辺部における中電圧配電の継続的な拡大を裏付けています。
この都市に対する実用的な自治体配電プロファイルは、約9 kmにわたり平均スパン100 mで、鋼製管柱が約94本の10kV単回線です。
プロジェクト固有の構成では、25 mのテーパー付き溶融亜鉛めっきQ345鋼製ポールを使用し、1本あたり約10 t、相間隔は0.8 m、地上高は5 mです。
ティファナの沿岸部への曝露を考えると、40 m/sにおける風荷重クラス4が関連します。IEC 60826の荷重仮定および布基礎は、このプロファイルに適しています。
指定導体は、275 kg/kmのACSR-70で、最大張力は22 kNです。これは、変電所間送電の用途ではなく、自治体の中電圧系統に合わせたものです。
アクセサリには、登攀用ステップ、クロスアーム、接地、鳥害防止具、振動ダンパを含めるべきで、30年の設計寿命と定期保守のためのアクセスを支えます。
メキシコにおけるCFEの系統連系およびネットワーク運用の慣行によれば、中電圧の都市部フィーダは通常、コンパクトな用地（権利の範囲）を優先するため、より広い設置面積を要する構造よりも管柱が有利になります。
SOLAR TODOは、本製品をティファナにおける自治体配電ソリューションとして位置付けるべきであり、110kVまたは220kVの送電構造ではありません。導体の負荷および系統機能が明確に中電圧であるためです。

ティファナの市場背景

ティファナは人口1,922,523人の大規模な国境都市であり、都市および産業の負荷が継続的に増加しています。その規模により、大規模な送電の追加だけでなく、10kVおよび13.2kV級の配電設備強化が継続的に必要となります。INEGI（2020）によると、ティファナはバハ・カリフォルニア州で最も人口の多い自治体であり、またバハ・カリフォルニア州政府の計画文書によれば、メトロエリアは東部および南部の回廊へ向けて拡大を続けており、新たなフィーダおよびサービス用の引込線（サービスラテラル）が通常必要とされる地域です。

ポール選定には、都市の地理条件が重要です。ティファナは太平洋側に32.51, -117.03の近傍に位置し、海洋の影響、変化のある地形、ならびに季節的な風の曝露があり、腐食および構造的な荷重に関する懸念を高め得ます。NASA POWER（2024）によれば、沿岸のバハ・カリフォルニアでは風の事象が繰り返し発生し、周囲温度の変動は中程度です。一方、メキシコのServicio Meteorológico Nacionalは、強い地域的なサンタアナ風のエピソードがあり、これが架空線の設計上の前提に実質的な影響を与え得るとしています。このため、沿岸の自治体回廊では、未処理の代替案よりも、通常は溶融亜鉛めっき鋼製の管状形状の方が適しています。

系統の背景も、中電圧の配電用ハードウェアを示唆しています。メキシコの都市部におけるCFEの配電ネットワークでは、自治体向けのサービス延伸、産業団地の接続（タイイン）、およびサブトランスミッション層より下の信頼性向上のために、中電圧フィーダクラスが一般的に用いられます。SENERのPrograma de Desarrollo del Sistema Eléctrico Nacionalによれば、配電設備の強化は高成長の都市部で必要であり、またIEA（2023）は、メキシコの電力需要が産業活動、電化、ならびに都市サービスの拡大に伴って引き続き増加していると述べています。ティファナでは、それは自治体インフラおよび産業に隣接する地区に対する、数キロメートル規模の線路延伸が、計画上の妥当なケースになり得ることを意味します。

もう一つの地域要因は、用地（権利）確保の圧力です。ティファナの市街地環境には、密集した道路回廊、丘陵地の住宅地、ならびに住宅と商業が混在する帯状地域が含まれており、コンパクトなポールの設置面積（フットプリント）により、土木上の利害対立を抑えられます。世界銀行（2023）によれば、急速に成長する都市における都市インフラの効率は、土地の取得量を最小化し、保守アクセスを単純化することに大きく依存します。これは、特に自治体の道路用地（道路予備地）が制約される場合に、フランジ付きボルト部とコンクリート基礎を備えた鋼製管状ポールの使用を直接的に後押しします。

ここで関連する当局の声明が2つあります。IECは、IEC 60826のもとで「架空線の荷重および強度の要求事項は、気候、地形、および運用条件を用いて設定されなければならない」と述べており、これはティファナの風および地形プロファイルに直接適用可能です。IRENAは、「系統の拡大と近代化は、成長する都市経済において信頼できる電力供給を実現するための前提条件である」と述べており、これはティファナの産業および自治体の負荷パターンに適合します。

推奨技術構成

ティファナの自治体向け中電圧プロファイルでは、実務的な推奨として、10kVの単回線スチール製管状送電タワーのラインを採用し、約9 kmにわたり約94基のポール、スパンは100 mとする構成が適切です。

ユーザー指定の構成は、25 mのポール高さが一般的な10-35 kVの参照範囲より高いにもかかわらず、自治体の配電用途に適合します。ライン機能、導体サイズ、および付属品パッケージは、66-110 kVのサブトランスミッションまたは220 kVの送電用途ではなく、中電圧の都市型配電であることを明確に示しています。調達およびエンジニアリングレビューのため、電圧クラスは10kV単回線に固定したままとし、より高いポールプロファイルは、道路横断、地形変化、クリアランス制約、または自治体回廊の標準化に対応し得るルート固有の選択として扱うべきです。

この規模での一般的な展開は、先細りのスチール製管状ポールを、溶融亜鉛めっきQ345鋼で製作し、区分輸送のためにフランジ加工し、現地でボルトによる組立を行う構成になります。提示されたポール質量は1基あたり約10 tで、鋼材消費量の目安は約400 kg/mです。これは基本的な10kVの路側ポールよりも実質的に重いため、ティファナの購入者は、これを最小限の地方送り（フィーダー）用ポールではなく、補強された自治体配電構造として読み取る必要があります。

電気構成はシンプルです。ACSR-70導体（275 kg/km、最大張力22 kN）は、スパン長が約100 mで電流需要が中程度の、コンパクトな10kV単回線ラインに適しています。相間隔0.8 mおよび絶縁体長0.5 mは、コンパクトなジオメトリに焦点を当てた中電圧の配置に整合し、また5 mの地上クリアランスは、現地の法規コード確認を前提とした自治体の道路隣接ルーティングに対する都市の安全性を支えます。

ティファナでは、風荷重と基礎の選定が重要です。指定された風荷重クラス4（40 m/s）は、バハ・カリフォルニアでの曝露を考えると妥当であり、特に開けた回廊や高所の地形では信頼性があります。地盤工学的条件が許容する場合、独立基礎（スプレッドフーチング）基礎が適切ですが、最終のIFC図面の前に、現地の地盤支持力、斜面安定性、および耐震ディテールを確認する必要があります。したがってSOLAR TODOは、ルート調査、地盤工学的検証、およびCFEまたは自治体の電力会社の承認を前提とした、推奨される都市適合構成として提示すべきです。

代替案を比較する購入者向けに言えば、この都市における管状鋼は3つの実務的な利点があります。格子構造よりもフットプリントが小さいこと、都市部での視覚的な受容性が高いこと、そして溶融亜鉛めっきによる腐食保護が容易であることです。SOLAR TODOは、ティファナのフィーダー整列に、道路沿い、工業地帯、丘陵部の区間が混在する場合にも、ルート固有のブラケットおよび接地の改訂に対応できます。技術レビューまたは見積りについては、送電タワー製品ページまたはお問い合わせをご覧ください。

技術仕様

推奨されるティフアナの構成は、約94本の溶融亜鉛めっき鋼製ポール、25 mの高さ、100 mのスパン、およびACSR-70導体を用いた、約9 kmの10kV単回線の都市部配電線です。

製品タイプ：鋼製管状送電塔、テーパー付きモノポール形式
用途区分：中電圧の都市部配電
電圧：10kV
回路構成：単回線
ポール数量：約94基
ポール高さ：25 m
ポール材質：Q345鋼
表面保護：溶融亜鉛めっき
ポール重量：約10 t/基
指標となる鋼材強度：約400 kg/m
線路長：約9 km
平均スパン：100 m
導体タイプ：ACSR-70
導体質量：275 kg/km
最大導体張力：22 kN
相間隔：0.8 m
絶縁物長：0.5 m
地上クリアランス：5 m
風荷重区分：クラス4
基本風速：40 m/s
基礎形式：独立フーチング基礎
アクセサリ：登はんステップ、クロスアーム、接地、鳥害防止具、振動ダンパ
設計寿命：30年
標準根拠：IEC 60826 / GB 50545

標準の観点から、IEC 60826は、風、導体張力、および構造信頼性に関する架空線の荷重参照として主要なものです。GB 50545も、製作鋼製ポールのプロジェクトにおける送配電の構造設計の照査で一般的に用いられます。ティフアナでは、施工リリース前に、メキシコの電力会社の実務、耐震ディテール、および市のクリアランス規則について追加で見直す必要があります。

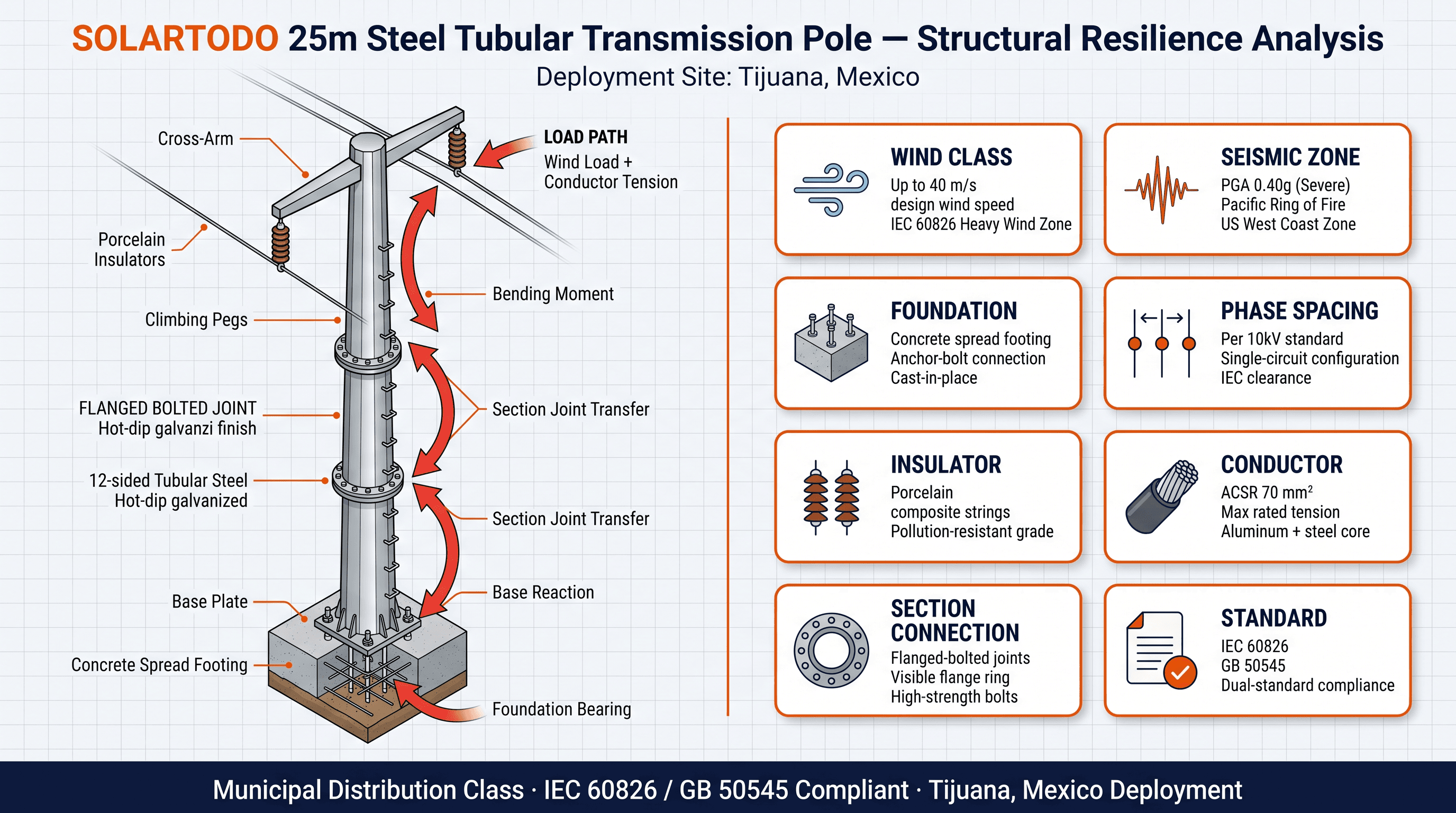

送電塔 - 構造レジリエンス

実施アプローチ

ティファナにおける9 km、約94基の市町村配電プロジェクトは、通常、ルート調査、工場製作、土木工事、ならびに架線設置および試運転の4つの段階で実施されます。

第1段階はルートの定義と設計妥当性の確認です。通常、これには測量（地形測量）、ユーティリティの競合（コンフリクト）マッピング、代表地点での地盤調査ボーリング、ならびに道路、排水、および交差部のクリアランスの確認が含まれます。スパンが100 mの9 kmルートでは、設計チームは通常、製作図面をリリースする前に、すべての角度点、行き止まり位置、および基礎ジオメトリを検証します。ティファナの丘陵地帯の地区では、この段階で、法面のレビューと、クレーンまたはジンポール据付工法のためのアクセス計画も必要になります。

第2段階は製造と物流です。管状鋼製ポールは、海上輸送と内陸トラック輸送を簡素化するために、フランジ付きのセクションに分けて製作されることが一般的です。溶融亜鉛めっきは、必要なコーティング厚さに合わせて指定し、ボルトセット、アンカー組立品、および付属品は構造番号ごとに梱包する必要があります。CKD方式の出荷アプローチは、ラテンアメリカの電力会社向けユーティリティプロジェクトでは、輸送エンベロープのサイズを縮小し、現場での取り扱い管理を改善できるため、しばしば実用的です。

第3段階は土木建設です。独立基礎（布基礎）を掘削し、必要に応じて補強し、ポール据付の前に打設して養生します。市町村の回廊（コリドー）では、基礎の施工順序は通常、交通管理のウィンドウおよび地下ユーティリティのクリアランス許可に従います。IEC 60826によれば、構造性能は風、導体張力、および支持ジオメトリの複合作用に依存するため、基礎の許容差とアンカーの位置決めについては、入念なQAチェックが必要です。

第4段階は架設と通電です。ポールセクションはボルト締結し、垂直（鉛直）を確認し、所定のトルクで締め付けます。腕金（クロスアーム）および付属品を取り付け、導体は指定の22 kN上限に従って張設します。そして、試運転の前に接地の連続性をテストします。94基のラインでは、現場スケジュールは許可のリードタイム、道路アクセス、およびユーティリティの停電（アウトエイジ）ウィンドウに依存しますが、購入者は、土木および架設作業が1つの途切れない回廊としてではなく、セグメントごとに段階的に実施されることを想定すべきです。

期待される性能とROI

ティファナの自治体フィーダ（10kV、9 km）において、主な価値の根拠は、短期的なエネルギーコストの回収ではなく、ライフサイクルにおける保守の低減、コンパクトな権利用地（用地）利用、そして30年のサービス寿命です。

発電設備とは異なり、送電タワーはそれ自体で直接のエネルギー収益を生み出さないため、ROIは、回避できる停電（アウトエイジ）コスト、腐食関連の更新頻度の低下、ならびに保守介入の削減を通じて評価すべきです。世界銀行（2023）によれば、都市部の配電システムにおける信頼性の改善は、特に工業都市および国境をまたぐ製造都市において、サービス中断による経済的損失を実質的に低減し得ます。商業および工業の継続性が重要となるティファナでは、風害時の強制停電（フォースト・アウトエイジ）への曝露を低減できるなら、より強固な鋼製ポールの仕様を正当化できます。

保守の経済性も、沿岸環境では溶融亜鉛めっきの管状鋼を支持します。NREL（2023）によれば、腐食管理は、海洋または準海洋の気候における屋外のエネルギーインフラにとって主要なライフサイクルコスト要因です。鳥害防止具、ダンパ、適切な接地を備えた溶融亜鉛めっきQ345ポールは、より頻繁な表面処理を必要とする構造物、またはアクセスを複雑にするより大きなフットプリントを占有する構造物と比べて、反復的な是正作業を削減できます。

期待される運用性能は、次の4つの実務的な指標を用いて測定すべきです：

40 m/sの風基準に対する構造的適合
22 kNの最大値まで設計限界内に維持される導体のたわみおよび張力
運用条件下で5 m以上に維持される地上クリアランス
30年の設計寿命を支える定期点検間隔

自治体の購入者にとって、回収（ペイバック）の議論は通常、20〜30年にわたる総所有コストとして組み立てられます。より重い10 tのポールは、軽量な代替案に比べて初期のCAPEXを増やす可能性がありますが、そのトレードオフは、最低の初期材料トン数よりも、風への耐性、耐腐食性、そして都市における耐久性のほうが重要である場合には許容できることがあります。したがって、SOLAR TODOは、投機的な収益の前提ではなく、資産寿命、保守負担、ならびにネットワーク信頼性の観点でROIを提示すべきです。

結果と影響

風にさらされる自治体エリアにおいて、9 kmにわたる約94本の中電圧スチールポールのティファナでの導入プロファイルは、主としてフィーダの連続性、コリドーの効率、および保守アクセスを改善します。

最も可能性の高いシステムへの影響は、メガワット規模の容量増加ではなく、配電の到達範囲の拡大と、物理的な耐久性の強化です。実務上、100 mスパンの計画は、より密な短スパンの路側建設と比べて支持点の数を減らしつつ、回線を自治体の配電カテゴリに維持できます。都市計画担当者にとっては、それにより基礎の数が減り、路側の障害物が減り、ルートが適切に測量されていればコリドー管理もよりクリーンになります。

また、保守担当チームにとっても運用上の影響があります。昇降用ステップ、鳥害防止具、振動ダンパ、および定義された接地用ハードウェアにより、点検の手順が簡素化され、通電後の場当たり的な改造（レトロフィット）が減ります。沿岸の国境都市で、産業負荷と都市負荷が混在する場合、保守の作業時間（メンテナンスウィンドウ）が限られており、アクセス制約がO&Mコストを急速に押し上げ得るため、これは重要です。

調達の観点では、指定された構成により、ティファナの購入者は明確な基準（ベースライン）を得られます。すなわち、10kV単回路、25 mの管状スチール、ACSR-70、40 m/sの風荷重クラス、およびスプレッド基礎です。これにより、電力会社、EPC、および自治体の土木チームは、代替案を適切な前提で比較でき、配電の中電圧ニーズを、変電（サブトランスミッション）または大規模送電の構造物の要件と混在させることなく判断できます。

比較表

以下の表は、推奨するティフアナ構成と隣接するユーティリティクラスを比較し、購入者がラインを過剰仕様または過小仕様にしないようにするものです。

パラメータ	推奨ティフアナプロファイル	標準10-35 kV配電リファレンス	66-110 kV送電線（サブトランスミッション）リファレンス
電圧クラス	10kV	10-35 kV	66-110 kV
回路	単一	単一または二重	単一または二重
ポール形式	丸パイプ鋼製モノポール	丸パイプ鋼製モノポール	丸パイプ鋼製モノポール
ポール高	25 m	12-18 m	18-30 m
ポール重量	約10 t	1-3 t/ポール	5-15 t/ポール
スパン	100 m	80-150 m	200-300 m
1 kmあたりのポール数	約10.4	8-12	4-5
導体	ACSR-70	ACSRファミリー	ACSRファミリー
風荷重基準	40 m/s	プロジェクト固有	プロジェクト固有
基礎	独立基礎	コンクリート基礎	コンクリート基礎
典型的な用途	ルート制約のある自治体向け配電	一般配電	地域フィーダ／送電線（サブトランスミッション）

価格設定 & 見積

SOLAR TODOは、本製品ラインに対して3つの価格ティアを提供しています：FOB Supply（中国工場渡しの設備）、CIF Delivered（海上運賃および保険を含む）、およびEPC Turnkey（完全に設置され、試運転され、1年間の保証付き）。大規模な導入向けにボリュームディスカウントが利用可能です。オンラインでシステムを設定して即時の概算を取得するか、カスタム見積を依頼してください。[email protected]宛に、当社のエンジニアリングチームが対応します。

よくある質問

このFAQは、ティファナの10kV鋼製角柱ポール構成に関する10の一般的な購入者の質問（構造サイズ、施工手順、保守、保証範囲、見積りの実務）に回答します。

Q1: このティファナ用途に推奨されるポール種別は何ですか？
推奨される種別は、Q345鋼の溶融亜鉛めっき（ホットディップ）鋼製の先細り形状の鋼管モノポールです。この都市プロファイルで指定されている構成は、高さ25 m、単回線、1本あたり約10 tです。この組み合わせは、回廊幅、耐食性、風荷重が重要となる10kVの都市配電ルートに適しています。

Q2: なぜ都市部のティファナでは格子タワーよりも管柱が好ましいのですか？
鋼管ポールは設置面積が小さく、道路沿い、工業エリアの縁部、制約のある自治体の回廊に沿って配置しやすいです。約94基の支持物を含む9 kmのルートでは、用地調整や交通管理を簡素化できる可能性があります。さらに、亜鉛めっき表面は、耐食管理が調達上の懸念となる沿岸環境で腐食制御に役立ちます。

Q3: この構成で指定される導体は何ですか？
指定される導体はACSR-70で、質量は275 kg/km、最大張力は22 kNです。これは、100 mスパンの10kV単回線の自治体フィーダーに適しています。これは、66-110 kVまたは220 kVの送電用導体パッケージを表すことを意図していません。

Q4: このようなプロジェクトは通常どれくらいの期間で実施されますか？
9 kmにわたる約94基のポールのプロジェクトは、通常、調査、製作、土木工事、建方、試運転・引き渡しまでを数か月の期間で進めます。実際の工期は、許認可、地盤条件、ならびに電力停電の実施可能な時間帯に依存します。製作と亜鉛めっきは、基礎準備と並行して行うことでスケジュールを短縮することが多いです。

Q5: ティファナで推奨される基礎形式は何ですか？
指定される基礎は、独立フーチング（スプレッドフーチング）基礎です。これは、土壌の支持力が十分である場合に、中電圧の鋼管ポールに一般的に適しています。ただし、最終的な寸法は、地盤工学データ、斜面条件、耐震チェックに従って決定すべきです。丘陵部や軟弱地盤の区間では、フーチングの幾何形状をルート固有の調整が必要になる場合があります。

Q6: 30年の設計寿命にわたって購入者が期待すべき保守は何ですか？
通常の保守には、亜鉛めっきの目視点検、ボルトのトルク確認、接地の連続性試験、鳥害防止具（バードガード）の状態確認、ならびに導体金具の点検が含まれます。1〜3年ごとの定期点検サイクルが一般的であり、40 m/s付近の強風イベントの後には追加の確認を行うことが多いです。鋼管鋼は、コンパクトな都市回廊において保守の複雑さを一般に低減します。

Q7: 送電タワープロジェクトのROIはどのように評価すべきですか？
ROIは通常、直接的な収益創出よりも、総所有コスト、停電リスクの低減、保守負担の軽減によって測定されます。ティファナでは、価値の根拠は、密集した都市・工業環境におけるネットワーク信頼性の強化にあります。購入者は、初期の鋼材トン数や工場渡し（ex-works）の価格だけでなく、20〜30年のライフサイクルコストを比較すべきです。

Q8: SOLAR TODOはEPCの価格設定、または供給のみのオプションを提供しますか？
はい。SOLAR TODOは、本製品ライン向けにFOB Supply、CIF Delivered、およびEPC Turnkeyの見積り構造を提供します。これにより、ユーティリティ、ディストリビュータ、EPC企業は、設備のみの調達と、据付けまで含む完全な施工範囲のいずれかを選択できます。購入者はオンラインのコンフィギュレータを利用するか、ルートデータを送付して、テーラーメイドのエンジニアリング見積りを依頼できます。

Q9: この製品ラインの保証範囲として典型的なものは何ですか？
価格セクションにおける標準的な商用構造には、EPC Turnkey範囲に対する1年保証が含まれます。供給のみの受注では、保証条件は、製作、亜鉛めっき、および付属品範囲に基づいて契約で通常定義されます。購入者は、塗膜性能、ボルトセット、および不足部品の交換手順について、明確な条項を要求すべきです。

Q10: メキシコで最終承認の前に確認すべき標準は何ですか？
少なくとも購入者は、架空線の荷重に関するIEC 60826と、指定されたGB 50545の構造的基礎を確認し、その内容をメキシコの電力会社の実務および現地当局の要件と整合させるべきです。クリアランス、接地、耐震のディテールは、詳細設計の段階で検証されるべきです。これは、ティファナでは地形と風の曝露が回廊ごとに異なるため、特に重要です。

参考文献

INEGI（2020年）：人口・住宅センサス；ティフアナ自治体の人口は1,922,523と報告。
SENER（2023年）：国家電力システム開発プログラム；メキシコの送電および配電の拡大に必要な事項を概説。
IEA（2023年）：メキシコのエネルギー・プロファイルおよび電力需要の文脈；経済活動に連動した需要の継続的な成長に言及。
NASA POWER（2024年）：風および温度条件に関する気候データ・リソース；32.51、-117.03に関連するインフラ計画に適用可能。
IEC（2017年）：IEC 60826、架空送電線の設計基準；風、地形、および信頼性に対する荷重および強度の手法。
世界銀行（2023年）：都市インフラおよび電力信頼性に関するガイダンス；レジリエントな配電システムの経済的価値を強調。
IRENA（2023年）：成長する都市経済における信頼性の高い電力供給のための、グリッド近代化およびネットワーク拡大の分析。

配備機器

鋼製の送電鉄塔、テーパー付きモノポール、25 mの高さ、Q345溶融亜鉛めっき鋼
10kV単回線構成、約9 kmに対して約94基
柱の重量は約10 t/基、目安となる鋼材使用量は約400 kg/m
ACSR-70導体、275 kg/km、最大張力22 kN
相間距離0.8 m
絶縁体長さ0.5 m
地上高（クリアランス）5 m
風荷重区分4、基本風速40 m/s
独立基礎（スプレッドフーチング）基礎
付属品：登はんステップ、クロスアーム、接地、鳥害防止具、振動ダンパ
設計寿命：30年
標準の根拠：IEC 60826 / GB 50545
