SOLAR TODOは、アルバニアのティラナにて鉄製のテレコムタワープログラムを納入しました。これは、ヨーロッパの高層通信インフラに対する厳格な構造要件・腐食要件・航空要件を満たしながら、無線カバレッジを高密度化するよう設計されたものです。
回答カプセル： 当社は、57×45mの溶融亜鉛めっき（ガルバナイズ）鋼製モノポールを、9×パネル + 6×RRU + 3×小型セルの荷重構成で供給・展開しました。TIA-222-H / GB/T 50233に基づき、杭基礎で支持しています。
ティラナの通信事業者が直面するのは、よく知られた制約の組み合わせです。すなわち、都市回廊における設置用地の制限、アドリア海の影響を受けた気候に典型的な高い風環境、そして、タワーシステムを何度も丸ごと交換せずに容量を近代化する必要です。今回の展開においてSOLAR TODOは、堅牢な鋼製モノポールタワーの製品プラットフォームに注力しました。これは、効率的に出荷できる（CKD）こと、迅速に建方できること、さらに中腐食ゾーンにおける長期の腐食リスクに耐えられることを目的としています。
その結果、標準化されたうえで、構成変更に対応可能なテレコムタワーとなり、多技術のアンテナ配置を支援し、欧州の航空環境での運用に必要な安全・適合（コンプライアンス）用ハードウェアを提供します。
プロジェクト概要：ティラナのネットワーク拡張のための57基モノポールタワー

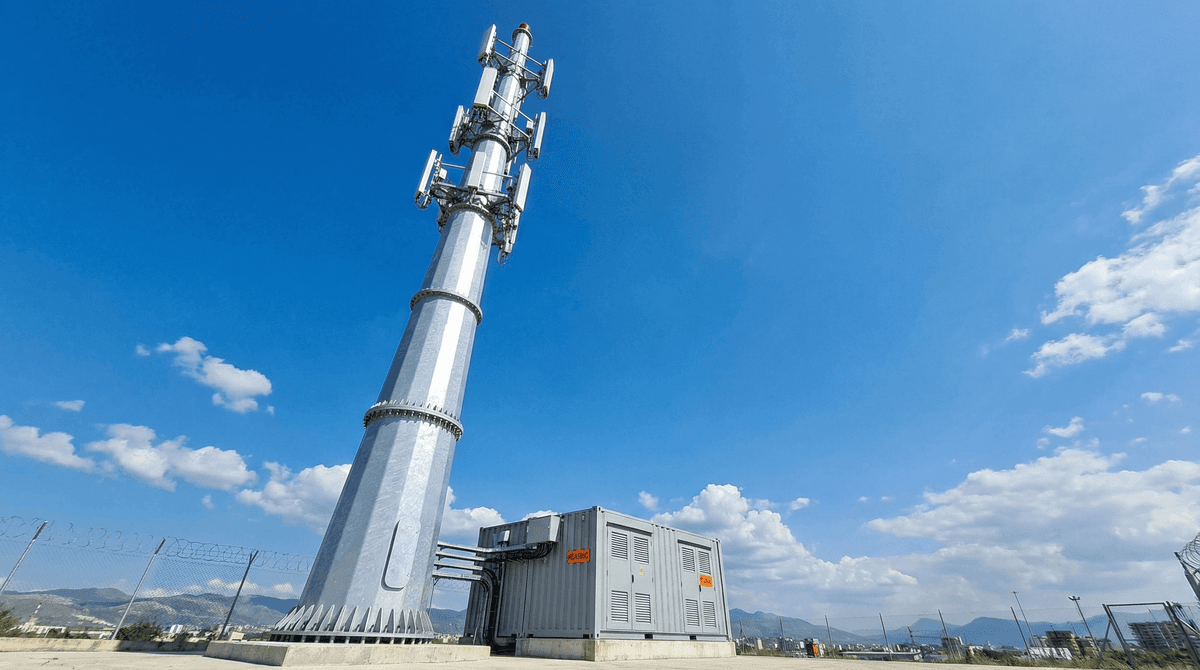

SOLAR TODOは、アルバニアのティラナ（41.33, 19.82）にて、45mテーパー形状の鋼製モノポールタワーを57基製造し、納入しました。各タワーは、NOTラチス、NOT FRPの設計であり、制御された組立と予測可能な品質を可能にするために、フランジ付きボルトオン式のセクション鋼管として構築されています。
主な展開目標は以下のとおりです：
- 各サイトにおける高密度アンテナ構成に対応（マルチセクターパネル、RRUの取付、スモールセルの統合）
- 風荷重下での高層タワーに対する構造性能の期待値を満たす
- **CKD出荷(ノックダウン)**とセクション設計により、物流と現地組立の複雑さを低減する
- 航空障害灯の適合と、接地／雷保護（グラウンド／ライトニングプロテクション）への対応を確実にする
ティラナで鋼製モノポール製品が機能する理由
ティラナでは、通信インフラは季節的な強風イベントを通じて確実に運用される必要があり、腐食管理が不可欠な環境で稼働しなければなりません。選定した製品は、テーパー形状の丸形／八角形鋼製モノポールであり、テーパーなしの形状と比べて風の挙動が有利で、ボルトオン式のセクションフランジを用いることで設置を簡素化します。
SOLAR TODOのタワーは、国際的に認知されたタワー設計ガイダンス（とりわけTIA-222-H）に基づく、プロジェクトの風カテゴリおよび構造検証アプローチのために設計されています。さらにタワーは、GB/T 50233に整合した材料および腐食制御の実務に従っており、長期にわたる性能の一貫性を支えます。
高密度な都市という現実的なサイト条件に対応するため、タワーシステムはCKDで出荷され、60–70%の体積削減を達成しました。これにより、トラックのサイズ、取扱いの複雑さ、輸送コストを抑えつつ、部材を整理して制御された現地組立を行えるようになります。
技術仕様
- 数量： 57基
- タワー種別： 鋼製モノポールタワー（NOTラチス、NOT FRP）
- 高さ： 45mテーパー形状の鋼管
- 材質： 溶融亜鉛めっき Q345鋼
- 設計／風： 風クラス3(60m/s)、TIA-222-Hのアプローチに基づく係数1.35
- 腐食ゾーン： 中
- タワーあたりアンテナ荷重： 9×パネルアンテナ + 6×RRU + 3×スモールセル(10kg)
- 基礎： 杭基礎
- 付属品： 登はんはしご + ケーブルラック + 航空障害灯 + 接地システム + 雷保護用避雷針 + 3アンテナプラットフォーム + 安全ケージ
- 出荷形態： CKD（ノックダウン）、60–70%の体積削減
- 製造リードタイム： 30–45日
- 規格： TIA-222-H / GB/T 50233
機械設計：テーパー形状の溶融亜鉛めっきモノポール構造
各45mタワーは、溶融亜鉛めっきQ345鋼を用いたテーパー形状の鋼製モノポールとして構築されています。テーパー形状の幾何学は、空力性能を改善し、かつ一定の構造荷重経路を維持することで、高さ方向の風荷重を低減するのに役立ちます。
タワーは、フランジ付きボルトオン式のセクション部材から組み立てられており、以下を可能にします：
- 現地での組立とアライメントを制御可能
- 57の全サイトにわたって、同等の設置品質を再現可能
- 輸送時およびクレーン揚重時におけるセクションの取扱いを効率化
展開構成はサイトごとに異なりますが、本製品はティラナのネットワーク更新に必要な同一のコア荷重包絡を受け入れるよう設計されています：
- 主なセクターカバレッジパターンのための9×パネルアンテナ
- 構造ティアに統合された6×RRU(遠隔無線ユニット)
- 3×スモールセル要素（それぞれ10kgとして計上）による局所的な容量強化
この組み合わせは、マクロカバレッジと分散容量が同一の垂直資産上で共存しなければならない、現代的な通信アーキテクチャを反映しています。
風・構造検証・安全用ハードウェア
ティラナの条件に対して、SOLAR TODOはプロジェクトで指定された風環境のもとでタワーシステムを設計しました：
- 風クラス3、設計風速60m/s
- 構造係数 1.35（TIA-222-Hの手法に基づく）
これは重要です。なぜなら、通信タワーは安全性に直結する重要資産だからです。タワープラットフォームおよびはしごシステムは、設置・保守の際の安全なアクセスを支える必要があり、構造耐力は全高にわたって一貫している必要があります。
SOLAR TODOは、標準のタワーパッケージとして航空および安全用ハードウェアも含めました：
- 障害表示の要件を満たすための航空障害灯
- 電気的安全性および雷保護統合のための接地システム
- 落雷事象に対して定義された経路を提供する避雷針
- 技術者のアクセスのための安全ケージおよび登はんはしご
- RF／電源ケーブルの配線を適切に管理し、ケーブルにかかる応力（振動、鋭い曲げ、不適切な吊り下げ）による損傷リスクを低減するケーブルラック
中腐食ゾーンにおける腐食管理
本プロジェクトでは中腐食ゾーンが指定されています。これは、沿岸の影響を受けるヨーロッパの気候で一般的です。SOLAR TODOの溶融亜鉛めっきQ345鋼の採用は、耐久性と長期耐腐食性のための意図的な選択です。
全タワーにわたって腐食アプローチを標準化することで、SOLAR TODOはサイト間のばらつきを低減し、予測可能な保守計画を支援します。これは特に、57基のタワーが複数年にわたるネットワーク更新の間も稼働し続けなければならない場合に重要です。
基礎工学：都市の安定性のための杭基礎
ティラナでの展開環境における安定性を確保するため、タワーはpile_foundationで指定されました。杭基礎は、土質条件やサイト制約により、より深い荷重伝達が必要となるような、高層で集中荷重がかかるケースで一般的に選定されます。
SOLAR TODOは、基礎戦略を中心にタワーの設計と建方計画を調整し、ボルトオン式のセクションタワーが、長期の構造性能のために適切に固定され、正しくアライメントされることを確実にしました。
CKDロジスティクス：60–70%体積削減でより迅速な展開
ヨーロッパの都市部での展開における最も実務的な課題の一つは、輸送と取扱いです。SOLAR TODOはタワー部材を**CKD(ノックダウン)**形式で出荷し、60–70%の体積削減を達成しました。
このCKDアプローチにより、ティラナでのサイト物流が改善されます：
- 輸送荷姿の数とサイズを削減
- クレーン計画および仮置き（ステージング）を簡素化
- 現地作業チームに対して、組立手順を予測可能にする
30–45日の製造スケジュールにより、SOLAR TODOは製造出力をサイトの準備状況および設置ウィンドウに合わせることができました。
アンテナ＆設備の取付構成（タワーごと）
ティラナの各テレコムタワーは、指定された通信設備荷重を搭載するよう構成されました：
- 9×パネルアンテナ
- 6×RRU
- 3×スモールセル（各10kgとして計上）
- タワーパッケージに統合された3×アンテナプラットフォーム
アンテナプラットフォームの導入は、保守性の観点で重要です。これにより、安定した取付と、安全な保守アクセスが可能になり、アンテナシステムが構造的に確実に支持されます。
さらに、ケーブルラックはティア間のケーブル配線を整理して支え、振動、鋭い曲げ、または不適切な吊り下げによるケーブル損傷リスクを低減するのに役立ちます。
適合と規格の整合（国際＋業界）
本プロジェクトにおけるSOLAR TODOのタワー設計および製造アプローチは、以下を参照しています：
- TIA-222-H：構造および風に関連するタワー設計手法
- GB/T 50233：鋼構造に関する実務および品質に対する期待
航空警報の統合について、本プロジェクトの障害灯の考え方は、ICAOの実務に整合するガイダンス（各国の航空要件を通じて実装されるもの）に基づき、高層構造のマーキングに関する国際的な期待と整合しています。
雷保護および電気的安全性の協調に関する関連する工学的背景として、SOLAR TODOは、タワーの接地および雷統合の実務についても、IECの安全原則に整合する形で、認知された国際的な工学ガイダンスに沿って整合しています。
プロジェクトの設計根拠および検証に用いた権威ある参照文献には以下が含まれます：
- TIA-222-H（アンテナ支持構造の構造規格）
- GB/T 50233（鋼構造に関連する規格）
- IEC：電気的安全および接地／雷保護の実務に関する規格
- ITU：タワーおよびネットワークインフラに関する考慮事項のガイダンス
- 世界銀行のインフラレジリエンスに関するリソース（保守性および安全計画の指針として使用）
結果と影響
ティラナ全域で、SOLAR TODOは、構造安全性や保守性を損なうことなく、現代的なネットワークの高密度化を支える、再現可能で標準化されたタワー製品を提供しました。
定量的な成果には以下が含まれます：
- 45mの鋼製モノポールタワーを57×、統一された製品ラインとして完成・納入
- CKD出荷による**60–70%**の物流体積削減により、都市サイトでの輸送の複雑さを低減
- 指定された設計基準に対してタワー容量を検証：風クラス3(60m/s、係数1.35)
- 各タワーは、完全なアクセスおよび安全パッケージを備えて設置：登はんはしご、ケーブルラック、航空障害灯、接地システム、避雷針、3アンテナプラットフォーム、安全ケージ
- タワーごとの展開構成は、意図した荷重包絡を達成：9×パネルアンテナ + 6×RRU + 3×スモールセル(10kg)
運用面では、これはネットワーク事業者がサイト間で保守の標準化を行い、タワー組立品質のばらつきを低減できることを意味します。これは、同一都市内の多数のロケーションへスケールする際に重要です。
価格 & 見積
SOLAR TODOは、本製品ラインに対して3つの価格ティアを提供します：FOB Supply（設備は中国工場渡し）、CIF Delivered（海上運賃および保険を含む）、およびEPC Turnkey（完全据付・試運転・1年保証付き）。大規模展開向けのボリュームディスカウントも利用可能です。即時の概算はシステムをオンラインで設定をご利用ください。または、当社エンジニアリングチーム（[email protected]）へカスタム見積を依頼してください。
よくある質問
1) このタワーはティラナでのマルチアンテナ通信展開に適しているのはなぜですか？
45mのテーパー形状溶融亜鉛めっきQ345鋼モノポールは、指定された**アンテナ荷重：9×パネルアンテナ + 6×RRU + 3×スモールセル(10kg)**のために設計されており、TIA-222-Hの風手法により、**風クラス3(60m/s、係数1.35)**として検証されています。
2) SOLAR TODOは57サイトでの設置の複雑さをどのように低減しますか？
タワーはCKD形式で出荷され、60–70%の体積削減を実現します。フランジ付きボルトオン式のセクション設計は、再現可能な組立手順と、現地作業チーム向けの効率的なステージングを支えます。
3) どの安全・航空関連コンポーネントが含まれますか？
各タワーのパッケージには、航空障害灯、接地システム、避雷針、登はんはしご、安全ケージ、ケーブルラックが含まれます。さらに、安全な取付と保守のための3アンテナプラットフォームも含まれます。
4) このティラナ案件で使用された基礎の種類は何ですか？
タワーはpile_foundationで指定されており、展開環境における高層で集中荷重に対して安定性を提供します。
製品ページ & お問い合わせ
プロジェクト対応の構成やタワー寸法（サイズ）選定のサポートについては、SOLAR TODO テレコムタワーの提供内容をご覧いただき、お問い合わせよりご連絡ください。
展開された設備
- 57× 45m テーパー形状鋼製モノポール テレコムタワー、NOTラチス/NOT FRP；溶融亜鉛めっきQ345鋼；フランジ付きボルトオン式セクション設計；風クラス3（60m/s、係数1.35）をTIA-222-Hに基づき適用；規格 TIA-222-H / GB/T 50233
- タワーごとのアンテナ／設備構成のサポート：9×パネルアンテナ + 6×RRU + 3×スモールセル（10kg）を3×アンテナプラットフォームに搭載
- タワーごとの安全・配線（ルーティング）パッケージ：登はんはしご + ケーブルラック + 安全ケージ
- タワーごとの航空・保護パッケージ：航空障害灯 + 接地システム + 避雷針
- タワーごとの基礎：pile_foundation
- 出荷および製造：CKDノックダウン形式で60–70%体積削減；製造リードタイム30–45日
