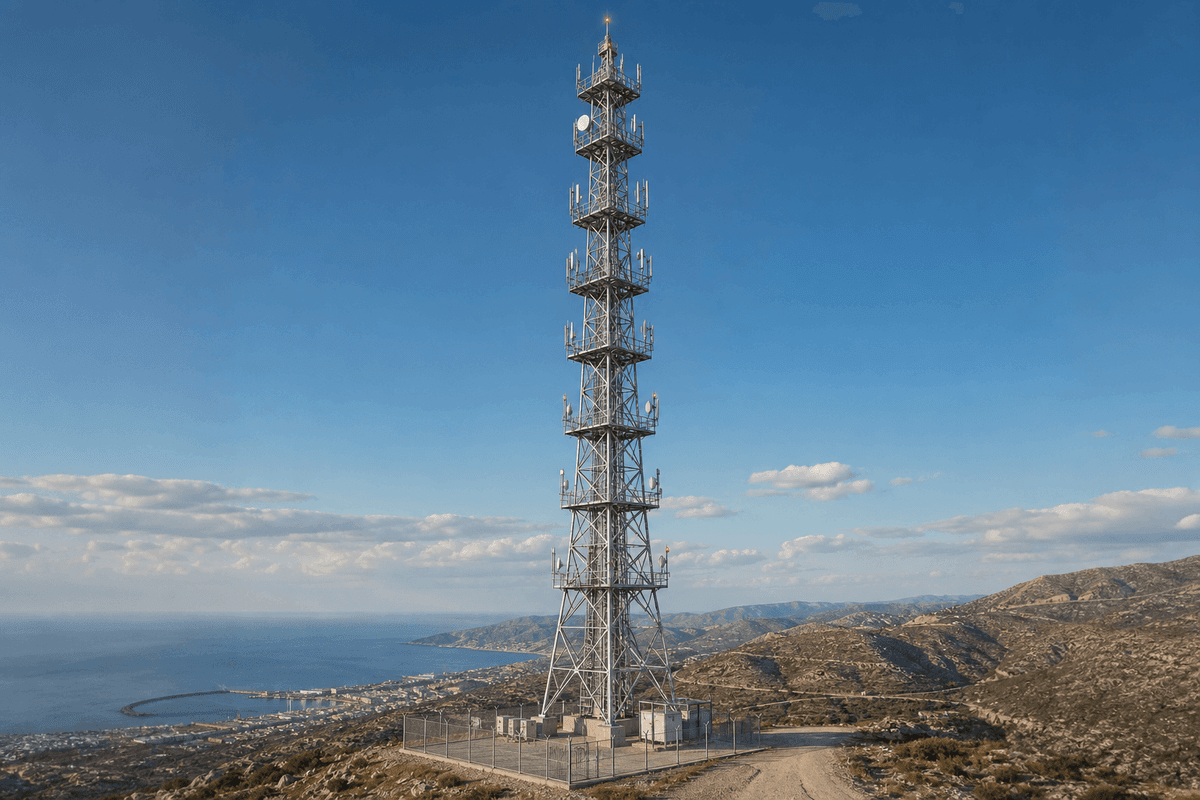

برج بث ثقيل بارتفاع 120م مع مصعد مدمج
الميزات الرئيسية
- برج شبكي ثقيل بارتفاع 120 متر مصنوع من 95 طن متري من فولاذ الزاوية عالي الشد Q345 مع طلاء جلفنة بالغمر الساخن (85 ميكرون)
- نظام مصعد مدمج بسعة 3 أشخاص/300 كجم، سرعة 0.6 م/ث، ومتوافق مع معايير ASME A17.1 للوصول الآمن في جميع الأحوال الجوية
- 8 منصات هوائية تدعم ما يصل إلى 30 هوائي كبير (لوحات UHF/VHF، أطباق ميكروويف، شبكات 5G) بمساحة منصة 15م² لكل منها
- مصمم لتحمل سرعة رياح تصل إلى 55 م/ث (200 كم/س) وحمولة طرفية إجمالية تبلغ 5000 كجم، ومتوافق مع معايير TIA-222-H و EN 1993-3-1
- أنظمة أمان شاملة: حماية من الصواعق IEC 62305 (<4Ω مقاومة الأرض)، أضواء تحذير الطائرات ICAO/FAA، حاجز مضاد للتسلق بارتفاع 3م
الوصف
تم تصميم برج البث الثقيل من SOLARTODO بارتفاع 120 مترًا لأداء فائق وطول عمر، وهو حل بنية تحتية متطور مصمم لتلبية المتطلبات الصارمة للبث الحديث والاتصالات. هذا البرج من نوع الشبكة، المصنوع من الفولاذ الهيكلي عالي القوة، يوفر منصة قوية لمجموعة متنوعة من أنظمة الهوائيات. تتمثل ميزته الرئيسية في وجود مصعد مدمج بالكامل، مما يضمن وصولًا آمنًا وفعالًا وسريعًا لعمال الصيانة والمعدات إلى أي من منصات الهوائيات الثمانية. تم تصميمه لتحمل ظروف بيئية قاسية، بما في ذلك سرعات الرياح تصل إلى 55 م/ث (200 كم/ساعة)، مما يضمن استقرارًا استثنائيًا وموثوقية تشغيلية. يتوافق مع المعايير الدولية الرائدة، بما في ذلك TIA-222-H وEN 1993-3-1، مما يجعله حلاً معترفًا به عالميًا للبنية التحتية الحيوية للبث. مع عمر تصميم يزيد عن 30 عامًا، يمثل برج SOLARTODO بارتفاع 120 مترًا استثمارًا طويل الأمد في الجودة والأداء، داعمًا كل شيء من البث التلفزيوني والإذاعي الوطني إلى خدمات الاتصالات المتقدمة 5G.
تستند السلامة الهيكلية لبرج البث بارتفاع 120 مترًا إلى تصميم شبكي مثلث ثقيل، تم تحسينه لنسبة القوة إلى الوزن ومقاومة الرياح المنخفضة. المادة الأساسية هي فولاذ الزاوية من الدرجة Q345 عالي الشد، وهو مادة مشهورة بخصائصها الميكانيكية الممتازة وقابلية اللحام، متوافقة مع معيار GB/T 1591. الوزن الإجمالي للفولاذ في الهيكل حوالي 95 طنًا متريًا، وهو شهادة على بنائه القوي. كل مكون فولاذي يخضع لعملية جلفنة بالغمر الساخن وفقًا لمعيار ISO 1461، مما يوفر طلاء زنك سميك ودائم بسمك متوسط لا يقل عن 85 ميكرومتر. يوفر هذا الطلاء حماية فائقة ضد التآكل، مما يضمن طول عمر البرج حتى في البيئات الساحلية أو الصناعية القاسية. تم تصميم البرج لتحمل سرعة رياح تصميمية تبلغ 55 م/ث (ما يعادل إعصار من الفئة 3) بدون جليد، ويمكنه دعم حمولة طرفية إجمالية كبيرة تزيد عن 5000 كجم. جميع البراغي والوصلات الهيكلية هي من نوع Grade 8.8، مما يضمن وصلات آمنة ودائمة تعتبر حاسمة لاستقرار الهيكل العالي.
تعتبر المرونة جوهر تصميم البرج، الذي يتميز بثمانية منصات هوائيات متميزة موضوعة استراتيجيًا على ارتفاعات مختلفة. يسمح هذا التكوين متعدد المستويات بفصل ترددي مثالي ويقلل من التداخل بين خدمات البث المختلفة. تم تصميم الهيكل لدعم ترتيب كثيف يصل إلى 30 هوائيًا كبيرًا، بما في ذلك لوحات البث الثقيلة UHF/VHF، وأطباق الميكروويف عالية الكسب، ومصفوفات 5G Massive MIMO. توفر المنصات الفسيحة، التي توفر كل منها أكثر من 15 مترًا مربعًا من المساحة القابلة للاستخدام، أنابيب ودعامات تركيب عالمية، مما يوفر مرونة لتركيب مجموعة واسعة من أنواع وأحجام الهوائيات. نظام إدارة الكابلات المدمج، الذي يتميز بصناديق كابلات عمودية بعرض 600 مم، يحمي وينظم الكابلات المحورية والألياف الضوئية الواسعة المطلوبة لـ 30 نظام هوائي، والتي تمتد من ملجأ المعدات في القاعدة إلى قمة البرج. تجعل هذه السعة العالية البرج مركزًا مثاليًا للتشارك، مما يمكّن العديد من المذيعين ومشغلي الاتصالات من مشاركة منصة بنية تحتية قوية واحدة.
تعتبر الابتكارات الرئيسية في هذا البرج هي نظام المصعد المدمج بالكامل، المصمم لتعزيز السلامة وكفاءة التشغيل. يوفر المصعد وصولًا في جميع الأحوال الجوية على ارتفاع 120 مترًا، مما يقلل بشكل كبير من الوقت والجهد البدني المطلوبين للفحوصات الروتينية والصيانة الطارئة. تم تصميم الكابينة لاستيعاب 3 أشخاص أو حمولة 300 كجم، تسير بسرعة آمنة وفعالة تبلغ 0.6 م/ث. يتوافق النظام مع رموز السلامة ASME A17.1 وEN 81-41 لرفع المنصات العمودية، ويشمل ميزات أمان متعددة احتياطية. تشمل هذه الميزات نظام فرملة طارئ تلقائي، ومستشعر كشف الحمولة الزائدة، ومصدر طاقة غير منقطع (UPS) لإضاءة الكابينة ونظام الاتصال، ورابط اتصال صوتي ثنائي الاتجاه مع غرفة التحكم الأرضية. يتم إغلاق عمود المصعد بالكامل، مما يحمي الآلية من الظروف الجوية السيئة ويضمن تشغيل موثوق على مدار السنة. لا تعزز هذه الميزة سلامة الفنيين من خلال القضاء على الحاجة إلى تسلق طويل ومتعب فحسب، بل تقلل أيضًا من وقت توقف صيانة البرج بنسبة تصل إلى 75%.
تعتبر السلامة أمرًا بالغ الأهمية في تصميم برج SOLARTODO بارتفاع 120 مترًا. تم دمج نظام حماية من الصواعق شامل، متوافق مع معيار IEC 62305، في الهيكل. يتكون من عدة نقاط هوائية في القمة، وموصل نحاسي مخصص، وشبكة تأريض منخفضة المقاومة مصممة لتحقيق مقاومة أرضية تقل عن 4 أوم، مما يبدد الطاقة الناتجة عن ضربة صاعقة مباشرة. لضمان سلامة الطيران، تم تجهيز البرج بنظام إنذار مزدوج الطور للطائرات يتوافق مع ملحق ICAO 14 ومواصفات FAA AC 70/7460-1L. يشمل ذلك أضواء وامضة بيضاء عالية الكثافة خلال النهار وأضواء حمراء متوسطة الكثافة لعمليات الليل، مما يضمن رؤية مستمرة للطائرات على مدار الساعة. لمنع الوصول غير المصرح به، تم تركيب حاجز مضاد للتسلق بارتفاع 3 أمتار عند قاعدة البرج. تضمن مجموعة المواد عالية الجودة، وحماية التآكل الفائقة، وتصميم قوي متوافق مع معايير TIA-222-H عمر تشغيل تصميمي لا يقل عن 30 عامًا مع الحد الأدنى من الصيانة، وقد يصل إلى أكثر من 50 عامًا مع برنامج فحص وصيانة مناسب.
المواصفات التقنية
| ارتفاع البرج | 120m |
| نوع البرج | Heavy-Duty Triangular Lattice |
| المادة الأساسية | Q345 High-Tensile Angle Steel |
| إجمالي وزن الفولاذ | 95metric tons |
| حماية من التآكل | Hot-Dip Galvanized (ISO 1461, 85μm) |
| منصات الهوائية | 8levels |
| سعة الهوائي | 30antennas |
| مساحة المنصة | 15m² each |
| سرعة رياح التصميم | 55m/s (200 km/h) |
| سعة الحمل الكلي | 5000kg |
| سعة المصعد | 3 persons / 300kg |
| سرعة المصعد | 0.6m/s |
| حماية من الصواعق | IEC 62305 Compliant (<4Ω) |
| تحذير الطائرات | ICAO/FAA Dual-Mode System |
| نوع الأساس | Reinforced Concrete Raft (15m×15m×2.5m) |
| عمر التصميم | 30+years |
| معايير التصميم | TIA-222-H / EN 1993-3-1 / GB 50135 |
| درجة البرغي | 8.8 High-Tensile |
| إدارة الكابلات | 600mm Vertical Cable Trays |
| ارتفاع الحاجز المضاد للتسلق | 3m |
تفصيل الأسعار
| البند | الكمية | سعر الوحدة | المجموع الفرعي |
|---|---|---|---|
| فولاذ زاوية Q345 (95 طن) | 95 tons | $1,800 | $171,000 |
| جلفنة بالغمر الساخن (95 طن) | 95 tons | $400 | $38,000 |
| منصات هوائية (فولاذ) | 8 pcs | $2,500 | $20,000 |
| نظام مصعد مدمج | 1 set | $65,000 | $65,000 |
| نظام سلة الكابلات (120م) | 120 m | $50 | $6,000 |
| نظام حماية من الصواعق | 1 system | $3,000 | $3,000 |
| نظام أضواء تحذير الطائرات | 1 set | $2,500 | $2,500 |
| حاجز مضاد للتسلق | 1 set | $1,500 | $1,500 |
| أساس (خرسانة 560م³) | 560 m³ | $300 | $168,000 |
| تركيب وهندسة | 95 tons | $800 | $76,000 |
| نطاق السعر الإجمالي | $280,000 - $380,000 | ||
