Limites de SOC de baterias envelhecidas: verifique a capacidade disponível…

Resumo

No SAM, os limites mínimo e máximo de SOC para despacho usam a capacidade disponível atual da bateria, que muda com a degradação e a substituição. Os compradores devem solicitar em conjunto a capacidade nominal e a disponível, os limites de SOC e os cálculos dos limites de capacidade. Confirme separadamente as definições do controlador real: a convenção de modelagem do SAM não verifica o comportamento do equipamento.

Principais pontos

• O SAM aplica os percentuais mínimo e máximo de SOC para despacho à capacidade disponível atual.
• Percentuais de SOC inalterados produzem uma faixa de capacidade absoluta menor quando a capacidade disponível diminui.
• Calcule cada limite multiplicando a capacidade disponível atual pela fração de SOC correspondente.
• A faixa de capacidade entre os limites de SOC não é um valor garantido de energia em AC ou de autonomia.
• Solicite os limites operacionais específicos do equipamento e evidências do denominador de SOC do controlador.
• Verifique os parâmetros individualmente: o SOC de repouso para suavização de PV do SAM usa a capacidade nominal de placa.

1. Use a capacidade disponível atual para os limites de despacho do SAM

Sim — no System Advisor Model (SAM), os limites mínimo e máximo de estado de carga (SOC) são percentuais da capacidade disponível atual da bateria, em vez de sua capacidade nominal de placa original. Tanto a Ajuda do SAM: despacho da bateria — atrás do medidor quanto a Ajuda do SAM: despacho da bateria — à frente do medidor afirmam explicitamente que a capacidade disponível muda à medida que as baterias se degradam e são substituídas. Elas também distinguem essa capacidade disponível da capacidade nominal inserida na página Célula e sistema de bateria. Documentação de despacho BTM; Documentação de despacho FOM.

Para aquisições, a decisão recomendada é exigir uma base de capacidade explícita na especificação de despacho. Um percentual isolado não estabelece quanta capacidade armazenada permanece disponível para operação à medida que a bateria envelhece.

Esta resposta descreve a convenção de despacho do SAM. As duas páginas de ajuda não estabelecem como um determinado sistema de gerenciamento de bateria ou sistema de gerenciamento de energia define o SOC exibido. Antes de aceitar as configurações do equipamento, peça ao fornecedor que documente o denominador de SOC do controlador e demonstre como seus limites de despacho respondem à redução da capacidade disponível.

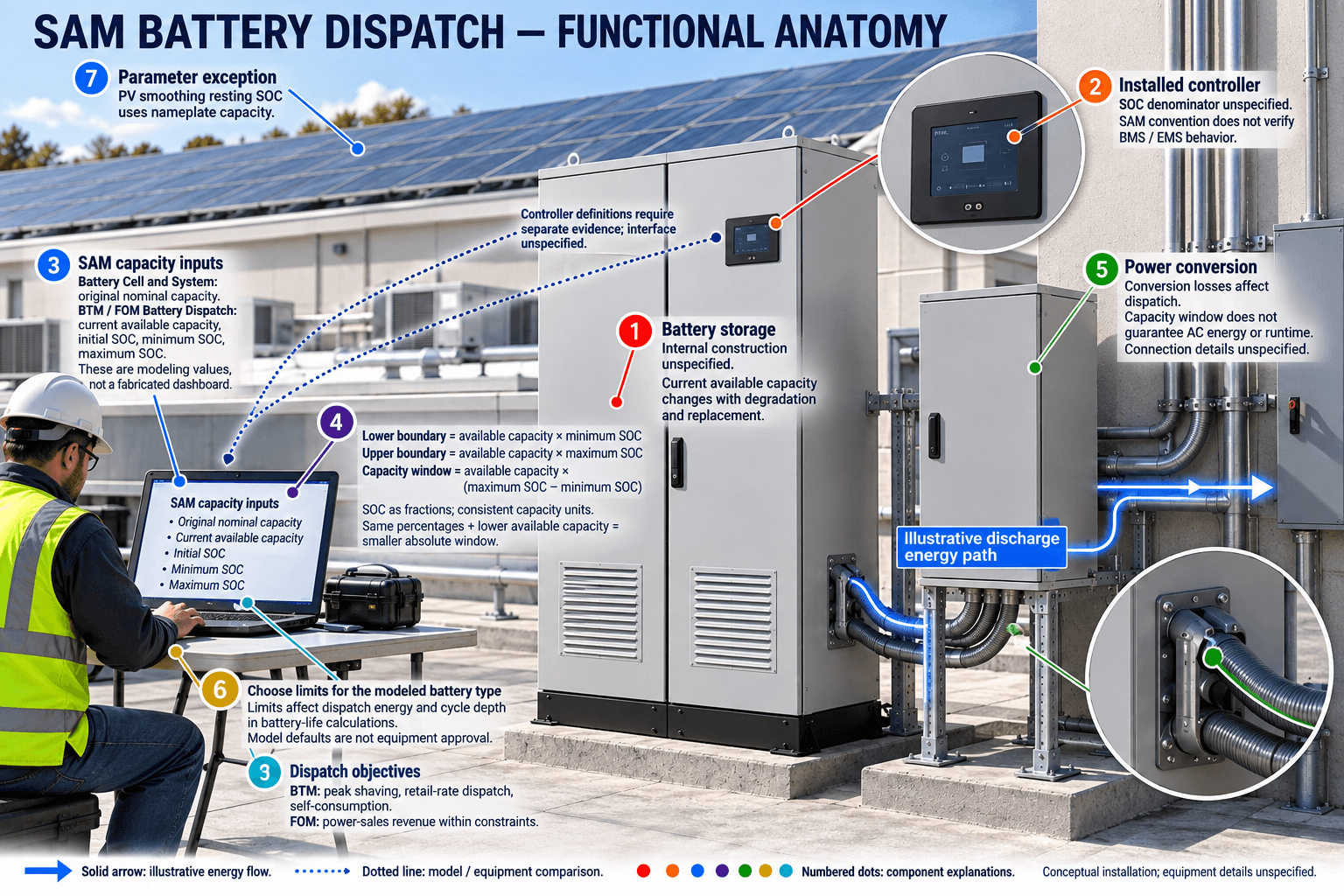

2. Calcule a faixa operacional com uma base consistente

O SAM define o SOC mínimo como o limite inferior da capacidade armazenada e o SOC máximo como o limite superior. Ambos os limites usam a capacidade disponível da bateria no passo de tempo de simulação correspondente. Consequentemente, os limites absolutos correspondentes mudam quando essa capacidade disponível muda. Ajuda do SAM: despacho da bateria — atrás do medidor, “Limites de carga e prioridade”.

O cálculo direto, usando unidades de capacidade consistentes e expressando os limites de SOC como frações, é:

• Limite inferior de capacidade = capacidade disponível atual × SOC mínimo.
• Limite superior de capacidade = capacidade disponível atual × SOC máximo.
• Faixa de capacidade entre os limites = capacidade disponível atual × (SOC máximo − SOC mínimo).

Essas expressões reformulam as definições percentuais; elas não calculam a energia fornecida em AC. Em particular, a faixa de capacidade não deve ser apresentada como um valor garantido de fornecimento de energia ou de autonomia. A documentação do SAM para sistemas à frente do medidor explica separadamente que o despacho considera as perdas de conversão e pode ficar aquém de uma meta de potência devido a restrições de capacidade e SOC. Ajuda do SAM: despacho da bateria — à frente do medidor, “Despacho automatizado”.

Com limites percentuais inalterados, uma redução na capacidade disponível reduz, portanto, a faixa absoluta entre esses limites. Continuar multiplicando os percentuais pela capacidade nominal de placa original corresponderia a um cálculo diferente do método documentado pelo SAM.

Para comparar propostas, solicite em conjunto a capacidade nominal original, a capacidade disponível usada em cada ponto de avaliação e os limites de SOC. Recomenda-se exigir que os proponentes apresentem seus cálculos, em vez de fornecerem um valor de capacidade utilizável sem seu denominador.

3. Separe a base de capacidade da escolha dos limites

Usar a capacidade disponível atual responde a que os percentuais se aplicam. Isso não determina quais percentuais são apropriados.

O SAM afirma que os limites mínimo e máximo de SOC afetam tanto a energia disponível para despacho quanto a profundidade dos ciclos de carga e descarga usada nos cálculos de vida útil da bateria. Sua orientação é escolher valores apropriados para o tipo de bateria modelado. A faixa padrão documentada é um padrão de modelagem, não uma evidência de uma faixa operacional aprovada para um sistema específico adquirido. Ajuda do SAM: despacho da bateria — atrás do medidor, “Limites de carga e prioridade”.

A abordagem recomendada para aquisições é, portanto, obter os limites operacionais específicos do modelo separadamente do cálculo de capacidade. Peça ao fornecedor que identifique a faixa de SOC permitida e explique como a configuração de despacho proposta a utiliza. Não altere esses percentuais apenas para preservar uma faixa de capacidade do início da vida útil sem obter as evidências aplicáveis ao equipamento.

Distinga também as restrições de SOC dos objetivos de despacho. As opções do SAM para sistemas atrás do medidor incluem redução de picos de demanda, despacho conforme tarifas de varejo e autoconsumo. Seu despacho automatizado para sistemas à frente do medidor tenta maximizar a receita da venda de energia dentro das restrições da bateria. Selecionar um objetivo não elimina as limitações de capacidade ou SOC. Documentação de despacho BTM; Documentação de despacho FOM.

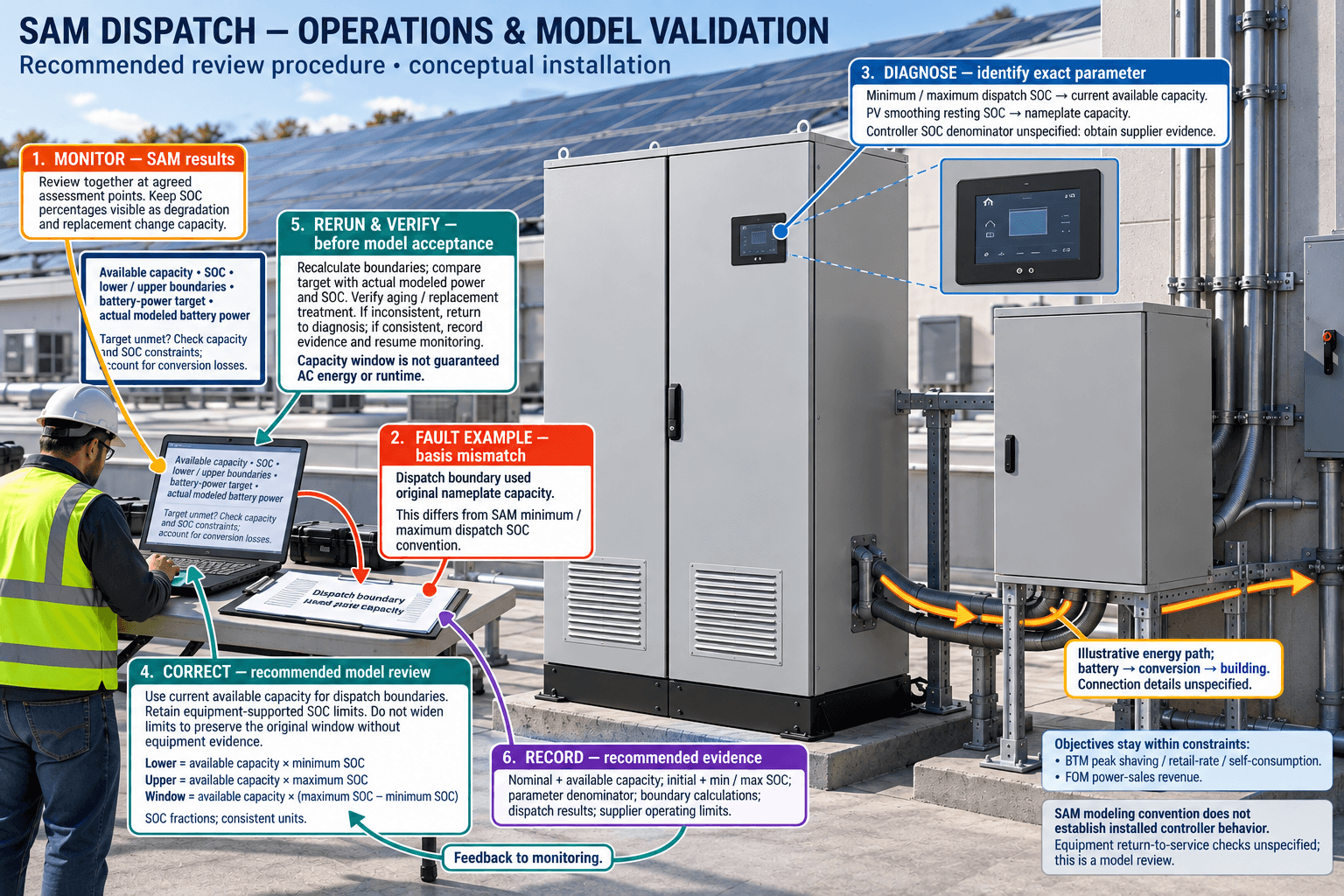

4. Especifique um método de verificação antes de aceitar o modelo

Uma especificação de compra útil deve permitir a análise da base de capacidade. Recomenda-se solicitar as seguintes evidências:

• Definições: identifique a capacidade nominal original, a capacidade disponível atual, o SOC inicial e os valores mínimo e máximo de SOC como entradas ou valores reportados separados.
• Tratamento do envelhecimento: mostre como o modelo atualiza a capacidade disponível para considerar a degradação e a substituição, mantendo visíveis as configurações percentuais.
• Cálculos dos limites de capacidade: apresente os limites absolutos inferior e superior de capacidade nos pontos de avaliação acordados.
• Resultados do despacho: compare a potência solicitada da bateria com a potência efetivamente modelada da bateria, juntamente com o SOC, para identificar os intervalos em que as metas não são atingidas.

Essas recomendações seguem a distinção do SAM entre capacidade nominal, capacidade disponível, restrições de SOC e metas de despacho. A ajuda para sistemas à frente do medidor recomenda especificamente comparar a meta automatizada de potência da bateria com a potência real que entra e sai da bateria ao analisar os resultados do despacho. Ajuda do SAM: despacho da bateria — à frente do medidor, “Despacho automatizado”.

Por fim, identifique o parâmetro de controle exato em análise. A mesma ajuda para sistemas à frente do medidor descreve o SOC de repouso para suavização de PV como um percentual da capacidade nominal de placa. Esse parâmetro tem uma base documentada diferente daquela dos limites mínimo e máximo de SOC para despacho. Exija que o fornecedor indique o nome do parâmetro e seu denominador na relação de configurações; não presuma que todo percentual identificado como SOC use a mesma referência. Ajuda do SAM: despacho da bateria — à frente do medidor, “Suavização de PV”.

Perguntas frequentes

O envelhecimento deve alterar a base de capacidade para o SOC mínimo e máximo?

No SAM, esses limites já usam a capacidade disponível atual, que muda com a degradação e a substituição. Eles não são percentuais fixos da capacidade nominal de placa original.

Como se calcula a faixa de capacidade entre os limites de SOC?

Multiplique a capacidade disponível atual pela diferença entre o SOC máximo e o mínimo, expressos como frações e usando unidades de capacidade consistentes.

Uma faixa de SOC constante preserva a capacidade utilizável original?

Não. Com limites percentuais inalterados, a redução da capacidade disponível diminui a faixa de capacidade absoluta.

Os compradores devem ampliar automaticamente os limites de SOC à medida que a capacidade diminui?

As páginas de ajuda do SAM não estabelecem nenhum ajuste automático. Solicite os limites operacionais específicos do modelo antes de propor uma faixa mais ampla.

A faixa de capacidade calculada equivale à energia fornecida em AC?

Ela não estabelece o fornecimento em AC. O SAM considera separadamente as perdas de conversão e as restrições operacionais ao calcular o despacho.

O SAM estabelece como um controlador instalado calcula o SOC?

Não. Peça ao fornecedor do equipamento que documente a referência de SOC do controlador e demonstre como ele trata as mudanças na capacidade disponível.

Quais resultados da simulação os compradores devem analisar?

Recomenda-se analisar em conjunto a capacidade disponível, o SOC, os cálculos dos limites de capacidade, as metas de potência da bateria e a potência efetivamente modelada da bateria.

Todas as configurações de SOC no SAM usam a capacidade disponível?

Não. A ajuda para sistemas à frente do medidor define o SOC de repouso para suavização de PV em relação à capacidade nominal de placa, diferentemente dos limites mínimo e máximo de SOC para despacho.
