Resumo

Refrigeração de cadeia de frio com energia solar para clínicas rurais mantém vacinas a 2-8°C usando PV de 5-20kW, armazenamento LFP de 10-50kWh e reserva de 48-72 horas, reduzindo a dependência de diesel enquanto atende ao armazenamento de vacinas em conformidade com a OMS.

Principais conclusões

Os programas de cadeia de frio para clínicas rurais têm melhor desempenho quando as equipes de compras definem, com antecedência, armazenamento de 2-8°C, 48-72 horas de reserva e o escopo de entrega EPC.

• Especifique uma câmara de vacina de 2-8°C com registro de temperatura por 30 dias antes de aprovar qualquer compra de cadeia de frio para clínica rural.
• Dimensione a PV em 5-20kW e o armazenamento LFP em 10-50kWh para suportar refrigeração, iluminação, TI e cargas de emergência.
• Projete para 48-72 horas de autonomia de bateria quando falhas de rede ou períodos nublados rotineiramente excederem 1 dia.
• Compare refrigeração com acionamento solar direto, PV-bateria híbrida e refrigeração com diesel usando custos de combustível, manutenção e falta de energia ao longo de 10 anos.
• Verifique conformidade com IEC 61215, IEC 61730, IEC 62109 e IEEE 1547 para módulos, inversores, armazenamento e interconexão.
• Use dados de irradiância do NREL PVWatts ou equivalente para modelar a geração anual de PV dentro de uma faixa de fator de capacidade de 17-22%.
• Reduza a exposição ao diesel combinando módulos TOPCon de 22.5-24.5% com baterias LFP classificadas para ciclagem diária.
• Solicite cotações turnkey FOB, CIF e EPC para 50+ programas de clínicas para liberar preços de volume de 5-15%.

Refrigeração de Cadeia Fria Alimentada por Energia Solar para Clínicas Rurais

A refrigeração de cadeia fria alimentada por energia solar mantém vacinas de clínicas rurais a 2-8°C com conjuntos fotovoltaicos (PV) de 5-20kW e armazenamento de 10-50kWh quando a energia da rede é fraca.

Para ministérios da saúde, ONGs, contratantes EPC e compradores de infraestrutura médica, o problema não é apenas comprar uma geladeira. O requisito real é proteger produtos biológicos diante de energia não confiável, altas temperaturas ambientes, acesso viário precário e equipe de manutenção limitada.

De acordo com as orientações da OMS para práticas de imunização, a maioria das vacinas de rotina deve permanecer entre 2°C e 8°C, enquanto vacinas sensíveis ao congelamento podem perder potência abaixo de 0°C. O CDC afirma: “As vacinas devem ser armazenadas corretamente”, uma exigência curta que se torna difícil quando as clínicas recebem apenas algumas horas de energia da rede por dia.

Um sistema de cadeia fria solar em escala de clínica converte o recurso solar do período diurno em resfriamento estável e energia armazenada. Na América Latina rural, África, Oriente Médio e Sudeste Asiático, ele pode combinar módulos fotovoltaicos N-type TOPCon, baterias LFP, refrigeração médica, monitoramento remoto e entrada de backup. A SOLARTODO posiciona esses sistemas como pacotes de infraestrutura B2B para cotação baseada em consulta, e não como um marketplace online.

De acordo com a IRENA (2025), 91% dos novos projetos de energia renovável comissionados em 2024 foram mais custo-efetivos do que alternativas baseadas em combustíveis fósseis. A IEA afirma: “a energia solar fotovoltaica agora é a fonte mais barata de eletricidade da história”, especialmente onde há financiamento disponível e os recursos solares são fortes.

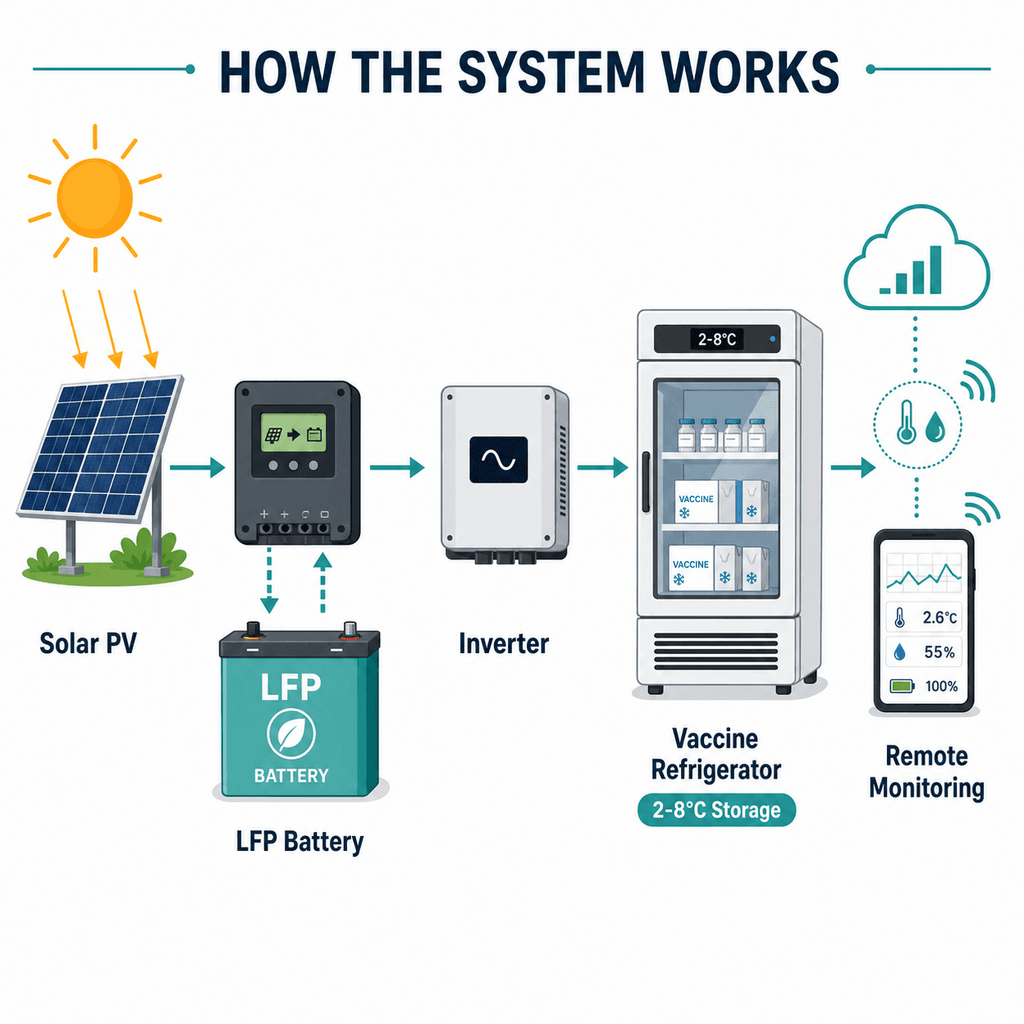

Arquitetura Técnica e Requisitos de Desempenho

Um sistema de cadeia fria (cold chain) para uma clínica deve combinar módulos TOPCon de 22,5-24,5%, armazenamento LFP e refrigeração médica dimensionados a partir da demanda diária de kWh medida.

A arquitetura começa com uma auditoria de cargas que cobre a potência dos refrigeradores, o ciclo de trabalho do compressor, necessidades de freezer ou de bolsas de gelo, iluminação, ventiladores, cargas de TI, segurança e qualquer equipamento de diagnóstico. Um refrigerador dedicado para vacinas pode usar energia moderada, mas a resiliência completa da clínica muitas vezes justifica um sistema híbrido de PV maior.

Uma configuração prática para uma clínica rural geralmente inclui:

• Um conjunto fotovoltaico (PV) de 5-20kW usando módulos mono TOPCon com eficiência de 22,5-24,5%
• Armazenamento de bateria LFP de 10-50kWh para operação noturna e reserva para dias nublados
• Refrigerador de grau médico ou unidade solar de acionamento direto (direct-drive) alinhada à WHO PQS
• Inversor híbrido ou controlador de carga com capacidade para surto do compressor
• Registrador de temperatura com alarmes, registros de 30 dias e monitoramento remoto
• Proteções DC e AC, aterramento (earthing), proteção contra surtos atmosféricos (lightning protection) e invólucros com travamento (lockable enclosures)
• Entrada opcional de rede ou gerador para carregamento emergencial

A plataforma SOLARTODO de Solar+Armazenamento residencial de 20kW+50kWh é relevante para clínicas rurais maiores porque gera aproximadamente 30-36MWh por ano em muitas condições de “sunbelt”. Para clínicas de médio porte, a mesma lógica de projeto pode ser reduzida de escala, mantendo rendimento fotovoltaico previsível, armazenamento LFP, circuitos protegidos e monitoramento da cadeia fria.

De acordo com a metodologia do NREL PVWatts, as equipes de projeto devem modelar o rendimento usando irradiação local, inclinação do arranjo (array tilt), perdas do sistema e premissas de temperatura. Para muitos locais do “sunbelt”, sistemas fotovoltaicos com inclinação fixa bem projetados miram um fator de capacidade de 17-22%, mas sombreamento, poeira e alta temperatura do módulo podem reduzir a produção.

Aplicações e casos de uso em clínicas rurais

A refrigeração solar é mais valiosa onde as clínicas precisam de proteção contínua de vacinas 24/7, reserva de 48-72 horas e menor risco logístico de diesel.

As clínicas rurais usam sistemas de cadeia de frio alimentados por energia solar em três modelos comuns. O menor é uma geladeira dedicada para vacinas com resfriamento por acionamento direto solar. O próximo é uma microrrede da clínica que alimenta a refrigeração além de iluminação, ventiladores, comunicações e TI. O modelo mais resiliente integra PV, armazenamento LFP, entrada de rede, backup por gerador e monitoramento remoto.

Para uma clínica móvel de vacinação, o principal valor é a continuidade do serviço. Se uma geladeira falhar durante uma interrupção de vários dias, a perda inclui vacinas danificadas, transporte desperdiçado, tempo repetido da equipe e consultas perdidas. Se a clínica também armazena insulina, amostras ou medicamentos sensíveis à temperatura, o resfriamento estável tem maior valor clínico.

Para um posto de saúde rural, os compradores podem especificar um conjunto fotovoltaico de 5kW com 10-15kWh de armazenamento LFP para refrigeração de vacinas e iluminação essencial. Para uma clínica maior com refrigeração, TI, bombeamento de água, ventiladores e segurança, 10-20kW de PV com 30-50kWh de armazenamento é mais realista. A SOLARTODO pode configurar esses pacotes com base nos dados de carga do local e nas restrições locais de instalação.

Guia de comparação e seleção

As equipes de compras devem comparar pelo menos 3 tipos de sistema quanto à autonomia, manutenção, cobertura de carga e ao custo total em 10 anos antes de conceder o prêmio de aquisição.

Opção	PV e armazenamento típicos	Melhor adequação	Força	Limitação
Refrigerador de acionamento direto solar	PV de 0,5-2kW, armazenamento térmico	Armazenamento dedicado de vacinas	Operação simples e baixa dependência de bateria	Suporte limitado para outras cargas da clínica
Sistema híbrido PV-bateria para clínica	PV de 5-20kW, LFP de 10-50kWh	Refrigeração mais energia da clínica	Suporta cadeia fria 24/7 e serviços essenciais	Requer dimensionamento de bateria e monitoramento
Rede elétrica com backup solar	PV de 3-10kW, LFP de 5-20kWh	Clínicas com rede fraca	Reduz interrupções e compras de energia da rede	Ainda fica exposto a períodos longos nublados se estiver subdimensionado
Apenas gerador a diesel	gerador de 2-10kVA, sem PV	Alternativa emergencial	Familiar e acionável sob demanda	Logística de combustível, ruído, manutenção, emissões

A seleção deve começar pelo volume de vacinas e pelo risco de temperatura, e depois seguir para o projeto de energia. O subdimensionamento é caro porque uma única falha pode danificar o estoque e interromper os cronogramas de imunização. O sobredimensionamento também tem custo, então o projeto deve usar dados locais de irradiação, cargas medidas e metas de autonomia definidas.

A SOLARTODO recomenda que compradores B2B comparem preço de compra, custo entregue, escopo de instalação, treinamento, peças de reposição, monitoramento, resposta à garantia e opções de financiamento. Um refrigerador de baixo custo sem autonomia de energia verificada não é equivalente a um sistema de cadeia fria pronto para clínica.

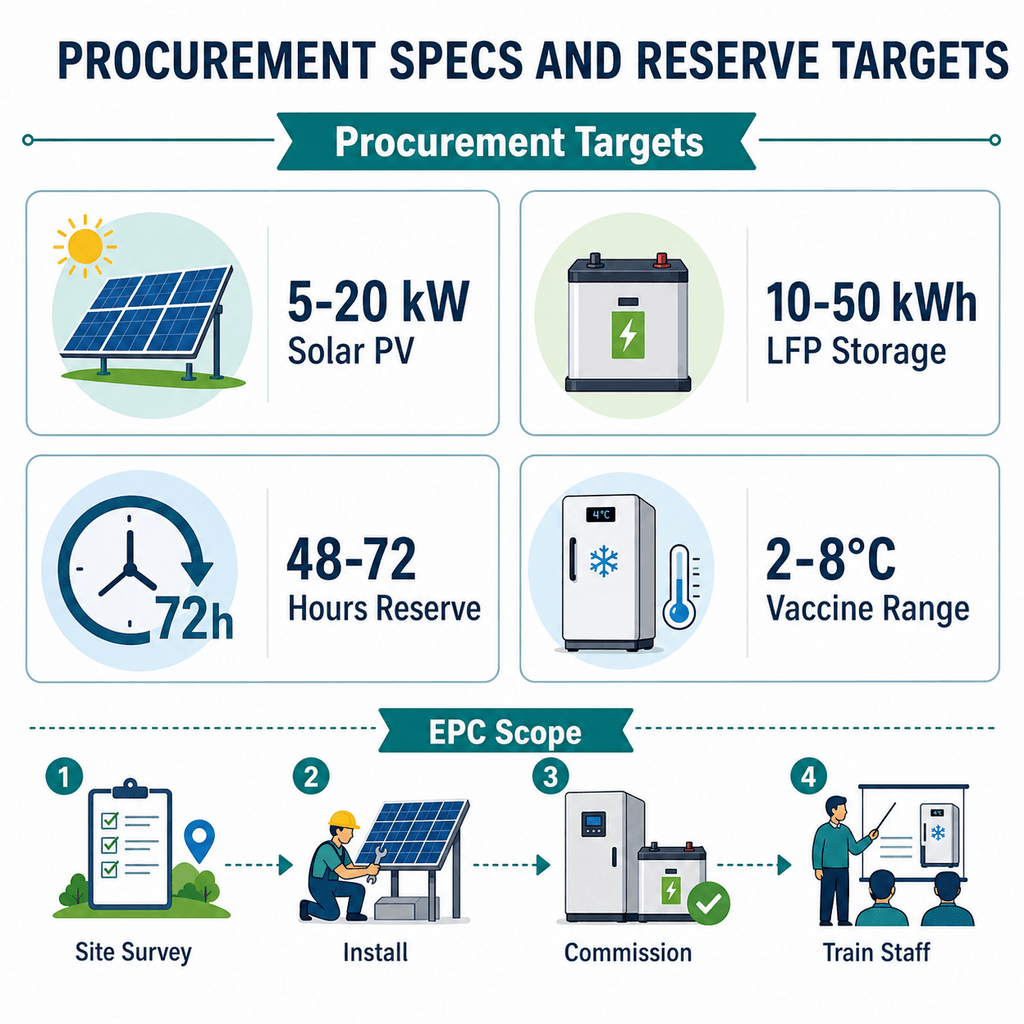

As principais verificações de aquisição incluem:

• Confirmar desempenho de armazenamento de vacinas de 2-8°C sob temperatura ambiente local
• Exigir reserva de 48-72 horas para clínicas com rede fraca ou fora da rede
• Modelar a produção de PV usando NREL PVWatts ou dados solares locais equivalentes
• Especificar módulos fotovoltaicos certificados pelas normas IEC 61215 e IEC 61730
• Exigir segurança do inversor conforme IEC 62109 e proteção contra surtos apropriada
• Incluir testes de comissionamento para temperatura, autonomia da bateria e alarmes

Análise de Investimento em EPC e Estrutura de Preços

Pacotes de entrega turnkey de EPC com engenharia, compras, construção, comissionamento e treinamento para programas de clínicas, de 50 unidades a projetos USD 1,000K+.

Para programas de cadeia fria de clínicas rurais, EPC significa Engenharia, Compras e Construção. A engenharia inclui avaliação de carga, dimensionamento de PV e bateria, diagramas unifilares, projeto de montagem, projeto de proteção e critérios de aceitação da cadeia fria. As compras incluem módulos PV, baterias, inversores, refrigeradores, dispositivos de monitoramento, cabos, montagem, quadros de distribuição e peças de reposição. A construção inclui instalação, testes, comissionamento, documentação e treinamento do usuário.

A SOLARTODO normalmente estrutura cotações B2B em três faixas comerciais:

Faixa de preço	O que inclui	Responsabilidade do comprador	Uso típico
Fornecimento FOB	Equipamentos fornecidos no porto de exportação	Frete, desembaraço de importação, instalação local	EPCs com sua própria equipe logística
CIF Entregue	Equipamentos mais frete internacional e seguro	Desembaraço de importação e instalação	Programas governamentais ou de ONGs que precisam do custo entregue
EPC Turnkey	Projeto, fornecimento, instalação, comissionamento e treinamento	Acesso ao local e aprovações	Implantação de múltiplas clínicas que exige entrega com ponto único

O preço por volume é revisado após a lista de materiais estar definida. Como orientação, a SOLARTODO pode revisar 50+ kits de clínicas para um desconto de 5%, 100+ kits de clínicas para um desconto de 10% e 250+ kits de clínicas para um desconto de 15%, sujeito à configuração final, rota de envio e cronograma do projeto.

A análise de ROI deve comparar o sistema de cadeia fria solar com geração apenas a diesel, refrigeração apenas pela rede com perdas de vacinas e logística com caixas térmicas portáteis. O payback depende do combustível diesel evitado, da redução do transporte emergencial, de menos excursões de temperatura e de serviços contínuos de imunização. Em muitos mercados com rede fraca, um sistema PV de 5-20kW pode reduzir o custo de energia entregue em 30-70% ao longo da vida útil do projeto.

As condições padrão de pagamento são 30% de depósito T/T mais 70% contra B/L, ou 100% de L/C à vista para compradores aprovados. O financiamento do projeto pode estar disponível para projetos grandes acima de USD 1,000K. Para cotação técnica, as equipes de compras podem contatar a SOLARTODO em [email protected] ou +6585559114 com quantidade de locais, volume de vacinas, lista de cargas, requisito de autonomia, país de entrega e Incoterms preferidos.

FAQ

As respostas de FAQ de cadeia de frio solar com energia fotovoltaica devem definir armazenamento de 2-8°C, autonomia de 48-72 horas e o escopo do EPC em linguagem concisa para compradores.

P: O que é refrigeração de cadeia de frio alimentada por energia solar para clínicas rurais?
R: A refrigeração de cadeia de frio alimentada por energia solar utiliza módulos FV, eletrônica de potência, baterias ou armazenamento térmico e refrigeradores de grau médico para manter vacinas a 2-8°C. Para clínicas rurais, o sistema normalmente é dimensionado em função da carga de vacinas mais as cargas essenciais da instalação, para que os serviços de imunização possam continuar durante falhas da rede elétrica, falta de combustível e interrupções no acesso por estrada.

P: Qual capacidade FV uma geladeira de vacinas de clínica rural precisa?
R: Uma única geladeira de vacinas pode exigir apenas 0.5-2kW de FV dedicado, mas clínicas frequentemente especificam 5-20kW para apoiar a refrigeração, iluminação, computadores, ventiladores e comunicações. O dimensionamento correto depende da potência do compressor, temperatura ambiente, número de aberturas de porta, recurso solar e se a clínica deseja autonomia de 48-72 horas.

P: Qual faixa de temperatura o equipamento de cadeia de frio de vacinas deve manter?
R: A maioria das vacinas de rotina deve ser armazenada a 2-8°C, com produtos sensíveis a congelamento protegidos de temperaturas abaixo de 0°C. As especificações de aquisição devem exigir monitoramento contínuo de temperatura, saídas de alarme e desempenho de retenção documentado. Clínicas que armazenam produtos ultrafrios precisam de equipamento separado, porque refrigeradores solares padrão para vacinas não foram projetados para armazenamento de -60°C a -90°C.

P: As clínicas devem escolher refrigeração solar com acionamento direto ou baseada em bateria?
R: A refrigeração com acionamento direto (solar direct-drive) é eficiente para armazenamento dedicado de vacinas porque pode usar armazenamento térmico e reduzir a manutenção de baterias. Sistemas híbridos baseados em bateria são melhores quando a mesma planta FV precisa também alimentar iluminação, TI, bombas de água, segurança ou cargas noturnas. Muitos programas de clínicas rurais combinam refrigeração direct-drive com armazenamento LFP de 10-50kWh para maior resiliência.

P: Por quanto tempo o sistema deve operar sem sol?
R: O projeto de cadeia de frio para clínica rural deve normalmente mirar 48-72 horas de reserva sem forte insolação. Locais com longas temporadas chuvosas, estradas de acesso não confiáveis ou estoque de vacinas de alto valor podem exigir 4-5 dias de autonomia. O dimensionamento da reserva deve ser baseado na carga medida, na irradiação do pior mês e no risco de indisponibilidade aceitável pela clínica.

P: Quanto custa um projeto solar de cadeia de frio turnkey (EPC)?
R: O custo depende do tamanho do FV, do volume de refrigeração, da capacidade de bateria, das obras civis e da logística. Pacotes pequenos para clínicas frequentemente são cotados como fornecimento FOB, entrega CIF ou EPC turnkey, para que os compradores possam comparar o custo apenas do equipamento com o custo do projeto instalado. A SOLARTODO fornece cotações offline após revisar dados de carga, acesso ao local e os termos de garantia exigidos.

P: Que manutenção é necessária após a instalação?
R: A manutenção inclui limpeza dos módulos FV a cada 1-3 meses em áreas com poeira, verificação das terminações de cabos, teste dos alarmes, revisão dos registros de temperatura e inspeção de baterias e ventilação. Um técnico treinado deve realizar manutenção preventiva pelo menos duas vezes por ano. O monitoramento remoto reduz visitas ao local identificando cedo funcionamento anormal do compressor, falhas de bateria e excursões de temperatura.

P: Quais padrões as equipes de aquisição devem exigir?
R: As equipes de aquisição devem exigir IEC 61215 e IEC 61730 para módulos FV, IEC 62109 para segurança do inversor e IEEE 1547 quando houver aplicação de interconexão com a rede. A refrigeração de vacinas deve referenciar as especificações do WHO PQS e exigir evidência de desempenho a 2-8°C. Sistemas de bateria devem incluir documentação da química LFP, proteções do BMS e conformidade com transporte.

P: Como a refrigeração solar se compara à geração a diesel?
R: A refrigeração solar substitui a logística recorrente de combustível diesel por capital inicial de FV e armazenamento. O diesel pode apoiar backup emergencial, mas expõe as clínicas a roubo de combustível, atrasos no transporte, ruído, emissões e manutenção do motor. Em 10 anos, um sistema solar híbrido dimensionado corretamente geralmente tem menor risco operacional onde falhas de energia e problemas de entrega de combustível são comuns.

P: A SOLARTODO pode apoiar programas de clínicas rurais multi-país?
R: A SOLARTODO pode apoiar programas multi-país com projeto de sistema B2B, documentação de exportação, entrega FOB ou CIF e coordenação com parceiros de EPC. Para programas acima de 50 kits de clínicas, BOMs padronizadas melhoram o planejamento de peças de reposição e reduzem o custo de treinamento. Projetos grandes acima de USD 1,000K também podem ser revisados quanto à disponibilidade de financiamento do projeto.

P: Qual estrutura de garantia os compradores devem solicitar?
R: Os compradores devem solicitar garantias separadas para módulos FV, inversores, baterias, equipamentos de refrigeração e mão de obra do EPC. Uma especificação prática inclui vida útil mecânica de serviço do FV de 25+ anos, termos de garantia do inversor de pelo menos 5 anos, documentação de vida útil em ciclos da bateria e cobertura de 12-24 meses para a execução da instalação. As garantias de desempenho de temperatura devem estar vinculadas aos testes de comissionamento.

P: Quando um sistema de 20kW mais 50kWh é justificável?
R: Um sistema de 20kW mais 50kWh é justificável quando a clínica precisa de refrigeração de vacinas além de iluminação noturna, equipamentos de laboratório, TI, comunicações e várias horas de backup. A plataforma TOPCon LFP de 20kW+50kWh da SOLARTODO pode produzir cerca de 30-36MWh por ano, tornando-a adequada para clínicas rurais maiores com cargas trifásicas.

Referências

O conjunto de referências combina 8 fontes autorizadas cobrindo armazenamento de vacinas de 2-8°C, modelagem de rendimento de FV, normas de segurança e benchmarks de custos de energia solar.

1. [OMS] (2015): Imunização na Prática, um guia prático para profissionais de saúde, explica o manuseio da cadeia de frio de vacinas e a prática de armazenamento a 2-8°C para imunização de rotina.
2. [OMS PQS] (2024): Especificações de Desempenho, Qualidade e Segurança para refrigeradores e freezers de vacinas, incluindo categorias de equipamentos com acionamento solar direto.
3. [CDC] (2025): Toolkit de Armazenamento e Manuseio de Vacinas, fornece orientação operacional para unidades de armazenamento de vacinas, monitoramento de temperatura e responsabilidades de manuseio.
4. [NREL] (2024): Metodologia do Calculador PVWatts e dados de recursos solares dão suporte à estimativa anual do rendimento de FV usando irradiação, inclinação, perdas e premissas de temperatura.
5. [IRENA] (2025): Relatórios de Custos de Geração de Energia Renovável em 2024 apresentam tendências globais de custos de renováveis e a competitividade de novos sistemas FV solares em comparação com alternativas fósseis.
6. [IEC 61215-1] (2021): Requisitos de qualificação de projeto e aprovação de tipo para módulos fotovoltaicos terrestres, incluindo requisitos de durabilidade de módulos FV de silício cristalino.
7. [IEC 61730-1] (2023): Requisitos de qualificação de segurança de módulos fotovoltaicos para redução de riscos relacionados à construção, segurança elétrica e incêndio.
8. [IEEE 1547] (2018): Norma para interconexão e interoperabilidade de recursos de energia distribuída com interfaces de sistemas de energia elétrica.

Conclusão

A refrigeração de cadeia de frio alimentada por energia solar oferece a clínicas rurais proteção de vacinas na faixa de 2-8°C com 5-20kW de PV, 10-50kWh de armazenamento e menor dependência de diesel.

O ponto principal é direto: clínicas rurais devem tratar a refrigeração de cadeia de frio como infraestrutura crítica, e não como um equipamento isolado. Para programas acima de 50 clínicas, a SOLARTODO recomenda pacotes padronizados de PV-bateria-refrigeração com autonomia verificada, componentes em conformidade com a IEC, monitoramento remoto e precificação EPC que compare fornecimento FOB, entrega CIF e entrega EPC Turnkey na mesma base técnica.

---
