Sistema Híbrido de 64 Zonas para Estação de Tratamento de Água - Sistema de Segurança de Utilidade com 24 Câmeras

A Estação de Tratamento de Água Híbrida de 64 Zonas é um sistema de segurança para instalações de utilidade com 64 zonas de alarme, 64 detectores de campo, 24 câmeras, 32 canais de NVR e uma arquitetura híbrida avançada de energia dimensionada para 96 horas de autonomia de backup. É projetada para estações de captação de água, salas de bombas, edifícios de dosagem química, reservatórios e portões perimetrais onde um único evento de intrusão ou vazamento pode afetar a continuidade de 10,000+ m3/day de água tratada.

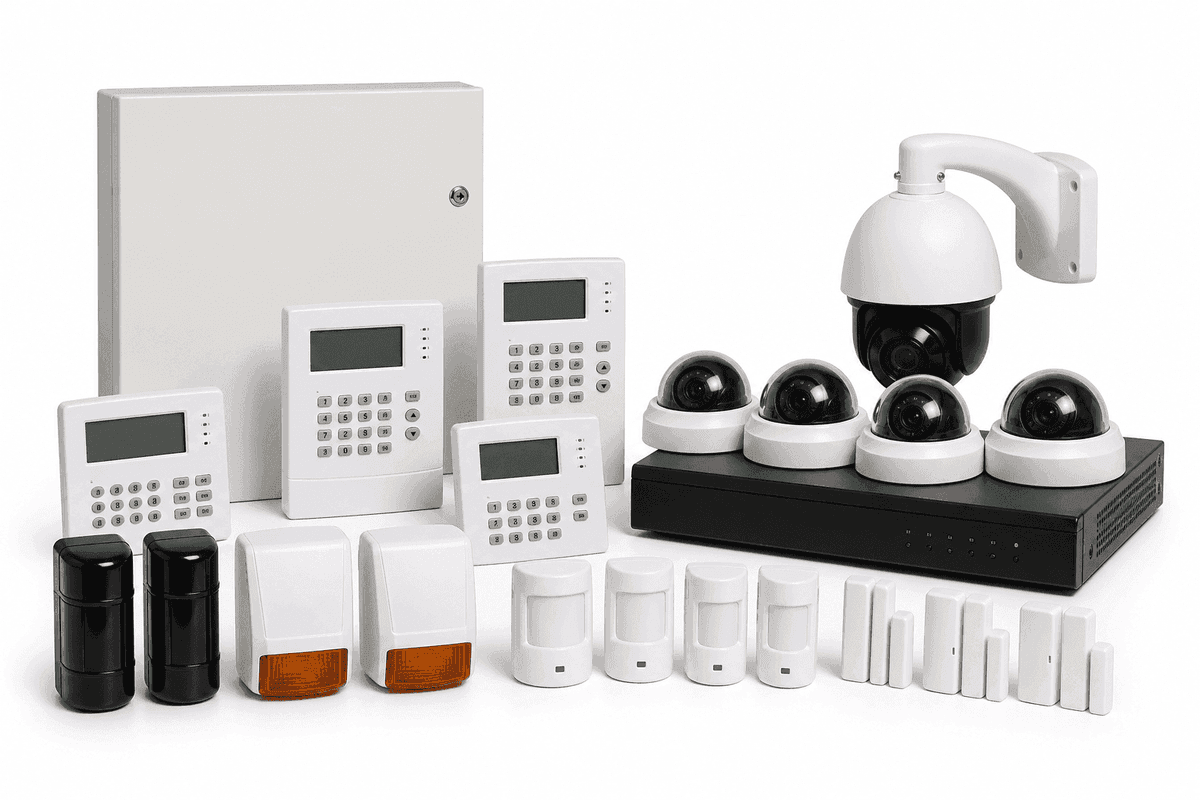

Para equipes de compras B2B que comparam pacotes de segurança para infraestrutura crítica, esta configuração combina 32 detectores PIR, 16 detectores de vazamento de água, 8 detectores de gás, 8 detectores de dupla tecnologia, 8 conjuntos de feixes perimetrais, 20 câmeras IP HD, 4 câmeras PTZ, 4 teclados e 6 sirenes em uma lista integrada de materiais de alarme e vídeo. A SOLARTODO posiciona o sistema na linha de produtos de Sistemas de Segurança e Vigilância, com dimensionamento online disponível em Configure seu sistema online e orientação técnica de compra em Saiba mais sobre o tema.

Arquitetura do Sistema

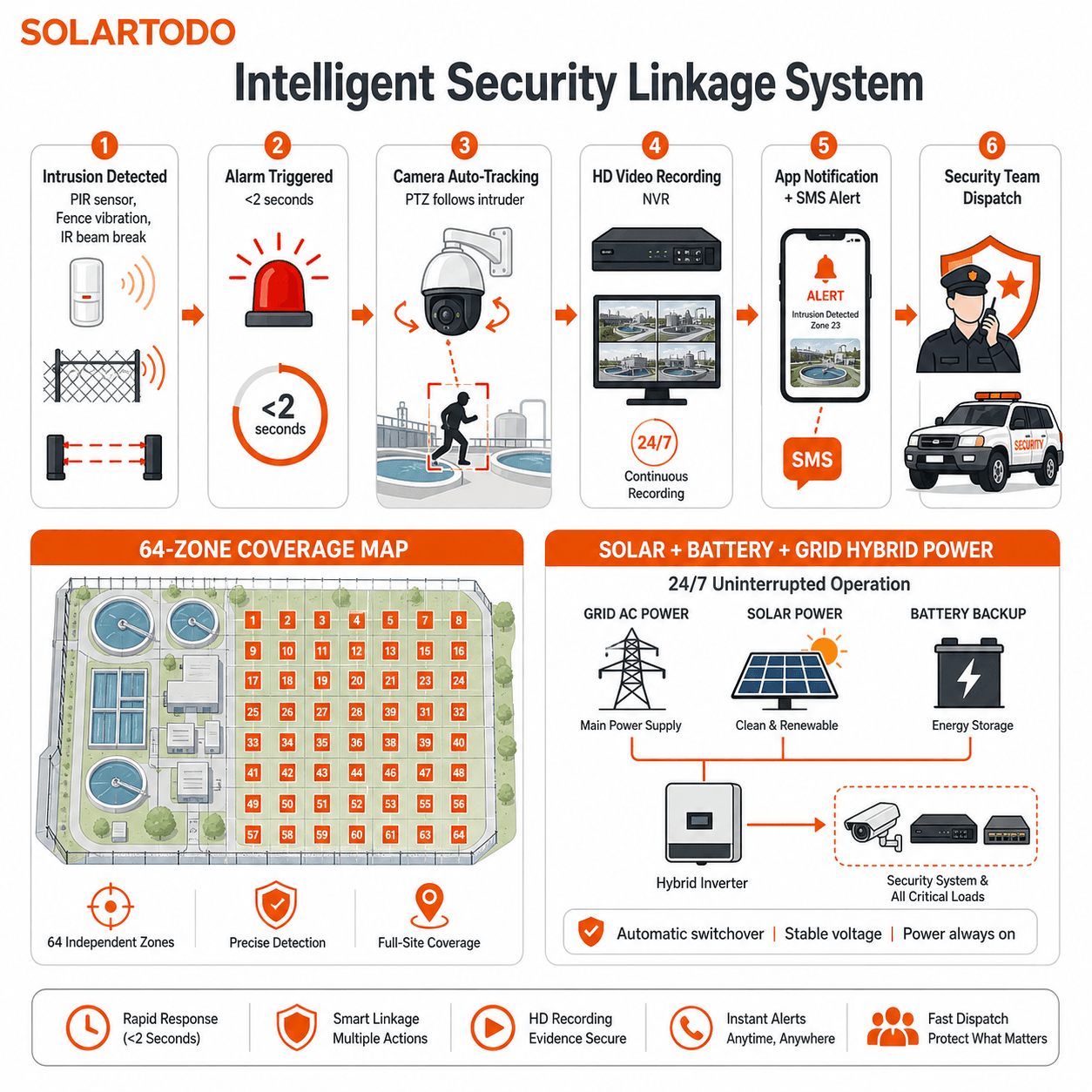

A arquitetura é construída em torno de um painel de alarme híbrido cabeado e sem fio de 64 zonas, com múltiplas partições para 4 áreas típicas da planta: perímetro, edifícios de processo, áreas de armazenamento e instalações de operadores. O painel supervisiona circuitos de detectores, saídas de sirene, entradas de teclado e caminhos de comunicação, enquanto a camada de vídeo grava 30 dias de evidências em 4K em um NVR de 32 canais, usando compressão H.265+ e indexação de eventos alinhada aos conceitos de sistemas de CFTV IEC 62676.

No nível de campo, 32 detectores PIR cobrem escritórios, salas MCC, corredores de armazenamento químico e corredores secos onde a detecção por infravermelho passivo é suficiente para o movimento humano normal. Os 8 detectores de dupla tecnologia combinam sensoriamento por micro-ondas e PIR para locais expostos a vapor, vibração ou oscilações de temperatura, reduzindo alarmes incômodos em até 90% em comparação com a detecção de movimento de sensor único quando a análise e o zoneamento são corretamente comissionados, uma prática consistente com a classificação de risco de sistemas de intrusão EN 50131.

A camada de segurança ambiental usa 16 detectores de vazamento de água próximos a bombas, galerias de tubulação, valas de cabos e skids de dosagem, além de 8 detectores de gás para cloro, metano, sulfeto de hidrogênio ou outros riscos específicos do local. Em uma estação de tratamento de água operando 24/7, a detecção precoce de vazamento ou gás pode reduzir o tempo de resposta de 30 minutos de latência de inspeção de rotina para menos de 5 minutos por meio de notificação push de alarme, ativação de sirene e verificação por vídeo.

Especificações Técnicas

O subsistema de vídeo inclui 20 câmeras IP HD para cobertura fixa e 4 câmeras PTZ para verificação de longo alcance em portões, tanques e corredores perimetrais. As câmeras fixas podem ser especificadas como 4 MP or 4K dependendo do orçamento de armazenamento, enquanto as unidades PTZ suportam 20x optical zoom para rastreamento assistido por operador; quando reservatórios ou pátios químicos de maior risco exigem detecção além de 300 m, upgrades de câmeras térmicas podem ser adicionados como opção de projeto.

O subsistema perimetral usa 8 pares de feixes infravermelhos com cobertura típica em linha de visada de 100-250 m por conjunto, permitindo detecção em camadas antes que uma pessoa alcance equipamentos de processo ou estoque químico. Em comparação com um sistema convencional apenas com câmeras usando 24 câmeras mas sem sensores de feixe, o projeto híbrido reduz a carga de revisão posterior ao fato ao acionar marcadores de vídeo no primeiro evento perimetral, em vez de obrigar operadores a examinar manualmente 720 horas de filmagens mensais.

A pilha de comunicação usa Ethernet, backup 4G e WiFi para acesso local de serviço, com criptografia AES-256 recomendada para relatórios de alarme e conexões com a plataforma de vídeo. A estratégia anti-jamming baseia-se em 2 caminhos de comunicação independentes, verificações supervisionadas de heartbeat e gravação local no NVR, de modo que uma interrupção de WAN de 1-4 horas não apague evidências nem desative sirenes locais.

A energia é fornecida por um sistema híbrido avançado que combina entrada da rede, buffer de UPS, suporte CC preparado para solar e reserva de bateria dimensionada em torno de 48-120 hours, dependendo da potência das câmeras, clima do local e meta de autonomia. Esta página usa 96 horas como especificação padrão, materialmente mais robusta do que um projeto convencional de rede mais UPS que frequentemente fornece apenas 4-8 horas em locais críticos.

Monitoramento em Nuvem

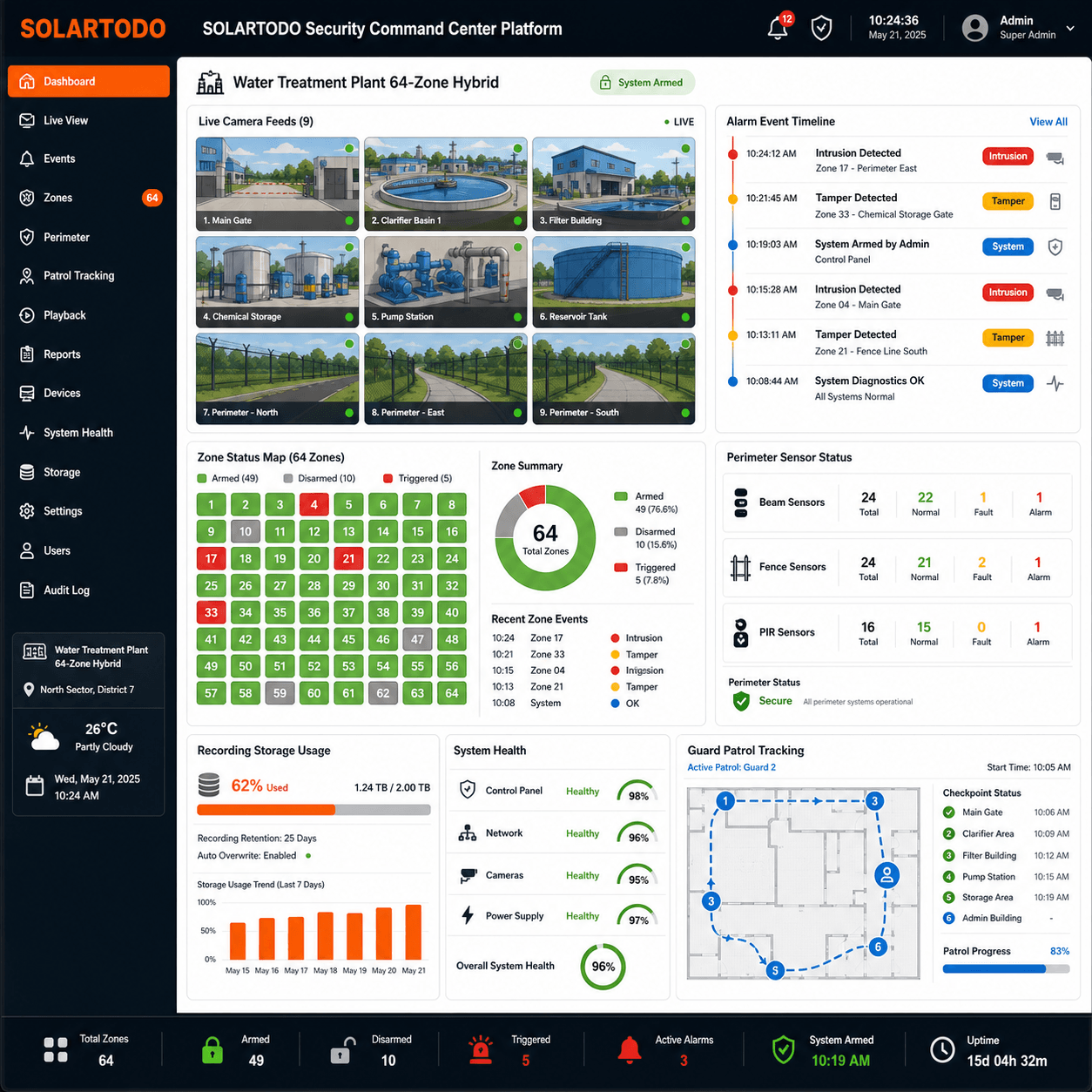

O monitoramento premium conecta 64 zonas de alarme e 24 canais de vídeo a um fluxo de trabalho de central de comando com classificação de eventos, notificação móvel e pareamento alarme-vídeo. O NVR grava 30 dias em configurações de classe 4K quando o armazenamento é provisionado corretamente, e análises de IA na borda podem classificar eventos de pessoas e veículos no nível da câmera ou do gravador, refletindo a tendência da indústria em 2025 rumo ao processamento no dispositivo, que reduz a largura de banda de nuvem em 30-70%.

O projeto da plataforma segue princípios IEC 62676 para vigilância por vídeo e pode ser documentado para especificações do proprietário que exigem trilhas de auditoria, funções de operador, sincronização de horário e retenção de evidências. Um projeto típico usa 4 locais de teclado na guarita, sala de controle, entrada de manutenção e edifício químico, enquanto 6 sirenes fornecem sinalização acústica em zonas internas e externas sem depender de um único ponto de alarme.

Normas, Conformidade e Referências de Engenharia

Esta página de produto referencia EN 50131 para conceitos de sistemas de alarme de intrusão, IEC 62676 para orientação de sistemas de vigilância por vídeo, UL 681 para instalação e classificação de sistemas de alarme contra roubo e NFPA 72 para coordenação de alarme de incêndio e sinais de emergência quando interfaces de detecção de gás ou fumaça são incluídas. Para resiliência energética, a SOLARTODO também considera práticas IEEE de rede para dispositivos conectados por Ethernet e expectativas de segurança IEC 62368-1 para equipamentos TIC operando próximos a sistemas CC de baixa tensão.

Fontes de planejamento energético e de infraestrutura reforçam por que a segurança resiliente é importante em ativos de utilidade com vida útil de 20-year. Orientações do NREL sobre resiliência de energia distribuída, análises da IEA sobre confiabilidade do sistema elétrico, relatórios da IRENA sobre infraestrutura alimentada por renováveis, acompanhamento de custos de baterias da BloombergNEF, pesquisas de borda de rede da Wood Mackenzie e normas IEC apoiam em conjunto uma filosofia de projeto na qual vigilância, relatórios de alarme, armazenamento e energia de backup são tratados como um único sistema operacional integrado 24/7.

A infraestrutura hídrica costuma ser classificada como infraestrutura crítica porque uma estação de bombeamento, planta de dosagem ou instalação de tratamento pode afetar thousands of households em 1 operating day. Um pacote apenas com câmeras pode documentar uma intrusão depois que o dano ocorre, mas um pacote híbrido de alarme e vídeo de 64 zonas detecta movimento, violação perimetral, gás e vazamento de água como tipos de evento separados antes que os operadores despachem pessoal.

Cenário de Aplicação

Uma utilidade hídrica assistida por energia solar na região MENA implantou um sistema híbrido de 64 zonas em 2 portões de captação, 1 edifício de dosagem química, 1 sala de controle, 3 salas de bombas e 4 pontos de acesso a reservatórios. Após o comissionamento, a operadora usou 8 feixes perimetrais para acionar predefinições PTZ e reduziu a distância de rondas de guardas em 35%, enquanto 16 sensores de vazamento reduziram o relato de incidentes em galerias de bombas de aproximadamente 25 minutos para menos de 5 minutos.

No mesmo cenário, a utilidade comparou o projeto híbrido da SOLARTODO com uma alternativa convencional composta por 24 câmeras autônomas, 1 NVR básico e 0 zonas de alarme. O sistema convencional tinha custo inicial de equipamento menor, mas exigia mais revisão manual e não fornecia notificação automática de vazamento ou gás; o sistema híbrido reduziu despachos falsos em cerca de 60-90% quando o sensoriamento de dupla tecnologia, o zoneamento por feixes e as análises de pessoa/veículo foram ajustados durante o comissionamento.

Análise de Investimento EPC e Estrutura de Preços

O escopo EPC inclui 5 pacotes de trabalho: projeto de engenharia, aquisição, construção e instalação, comissionamento e suporte de garantia. A engenharia cobre mapeamento de zonas, layout de câmeras, cálculo de carga de energia, topologia de comunicação e documentação de teste de aceitação; a aquisição cobre o painel de 64 zonas, 64 detectores, 24 câmeras, NVR, cabeamento, baterias e acessórios; a construção inclui montagem, fiação, identificação, impermeabilização e integração ao local; o comissionamento inclui 100% zone testing e verificação de 24 câmeras.

Descontos por volume são aplicados às linhas elegíveis de fornecimento de equipamentos, não a impostos, obras civis ou licenças específicas de cada país. Para compras por contrato-quadro, 50+ systems qualificam-se para desconto de 5%, 100+ systems qualificam-se para desconto de 10% e 250+ systems qualificam-se para desconto de 15%, sujeito à especificação final das câmeras, capacidade da bateria e cronograma de entrega.

O ROI depende de furtos evitados, redução de mão de obra de rondas, resposta mais rápida a vazamentos, menor exposição de seguro e menos interrupções operacionais. Se uma planta evita 1 equipment-loss event no valor de $8,000, reduz horas extras de guardas em $250/month e previne 1 leakage incident com custo de $3,000/year, o benefício anual pode exceder $14,000, gerando payback simples de cerca de 0.8-1.1 years em relação à faixa EPC de $11,200-$14,400.

Em comparação com a instalação de pacotes separados de alarme, CFTV, detecção de vazamento e energia de backup de 4 vendors, a abordagem EPC integrada reduz o risco de interface, encurta o comissionamento em 2-4 weeks e fornece uma única lista de testes de aceitação para 64 zonas e 24 câmeras. As condições de pagamento são 30% T/T + 70% against B/L, ou 100% L/C at sight, com análise de financiamento de projeto disponível para projetos qualificados acima de $1,000K; equipes de compras podem Solicitar uma cotação personalizada ou contatar [email protected].

Notas de Aquisição

A lista de materiais é adequada para novos projetos EPC e programas de retrofit nos quais o proprietário de uma estação de tratamento de água precisa de uma matriz de alarme documentada em 64 zonas sem substituir todos os caminhos de cabos existentes. A SOLARTODO pode adaptar resolução de câmeras, grau dos detectores, capacidade RAID do NVR, autonomia solar-bateria e fluxo de monitoramento para pilotos de 1-site ou cronogramas de aquisição de 100-site.

Para redatores de especificações, o teste de aceitação recomendado inclui 64 ativações de detectores, 24 verificações de imagem de câmera, 4 testes de arme por teclado, 6 testes de sirene, 2 testes de failover de comunicação e 1 teste de descarga de energia de backup. Esses pontos de verificação mensuráveis tornam o sistema mais fácil de avaliar do que uma cotação genérica de segurança que lista câmeras e sensores, mas não define critérios de aprovação/reprovação para zonas, gravações, alarmes e resposta do operador.

Operação e Manutenção

A operação de rotina é organizada em torno de 3 verificações diárias, 1 relatório semanal e 1 inspeção mensal de manutenção preventiva. Operadores devem confirmar a saúde do painel de alarme, o status de gravação do NVR e o heartbeat de comunicação a cada 24 horas, enquanto técnicos devem testar uma amostra de 10-20% das zonas a cada mês para que todas as 64 zonas sejam testadas funcionalmente dentro de um ciclo trimestral previsível.

O planejamento de manutenção deve incluir limpeza de lentes para 24 câmeras, revisão da saúde das baterias para a meta de autonomia de 96 horas, controle de firmware para o NVR e o painel de alarme, e verificação de 8 alinhamentos de feixes perimetrais após tempestades ou obras civis. Para ambientes de tratamento de água com umidade acima de 70%, caixas de junção vedadas, suportes resistentes à corrosão e prensa-cabos identificados reduzem chamadas de serviço ao longo de um período de garantia de peças de 2-year.

A prática de cibersegurança deve separar a VLAN de segurança das redes corporativas de TI usando pelo menos 2 segmentos de rede, credenciais únicas, acesso remoto criptografado e permissões baseadas em função para operadores, supervisores e fornecedores de manutenção. Quando uma utilidade exige exportação de evidências, o sistema pode preservar gravações de 30-day localmente enquanto exporta clipes de eventos selecionados com carimbos de hora, IDs de câmera e números de zona para arquivos de incidente.

Orientação ao Comprador

Equipes de compras devem solicitar um desenho do local, cronograma de câmeras, cronograma de detectores, diagrama unifilar de energia e fluxo de monitoramento antes de emitir um pedido de compra para 1 ou mais sistemas. Uma RFQ tecnicamente completa deve especificar o grau do painel de 64 zonas, meta de resolução de 24 câmeras, período de retenção do NVR, meta de autonomia de backup, altura de instalação, comprimento da rota de cabos e formato do teste de aceitação.

Proprietários que planejam upgrades mais amplos de infraestrutura inteligente podem combinar este pacote de segurança com armazenamento de energia, iluminação solar, torres de telecomunicações ou abrigos de energia do portfólio B2B da SOLARTODO. Para um contexto de projeto mais amplo sobre monitoramento de utilidades e sistemas de energia híbrida, equipes de compras podem consultar Saiba mais sobre o tema antes de finalizar uma vistoria no local ou emitir um cronograma técnico de 64 zonas.
