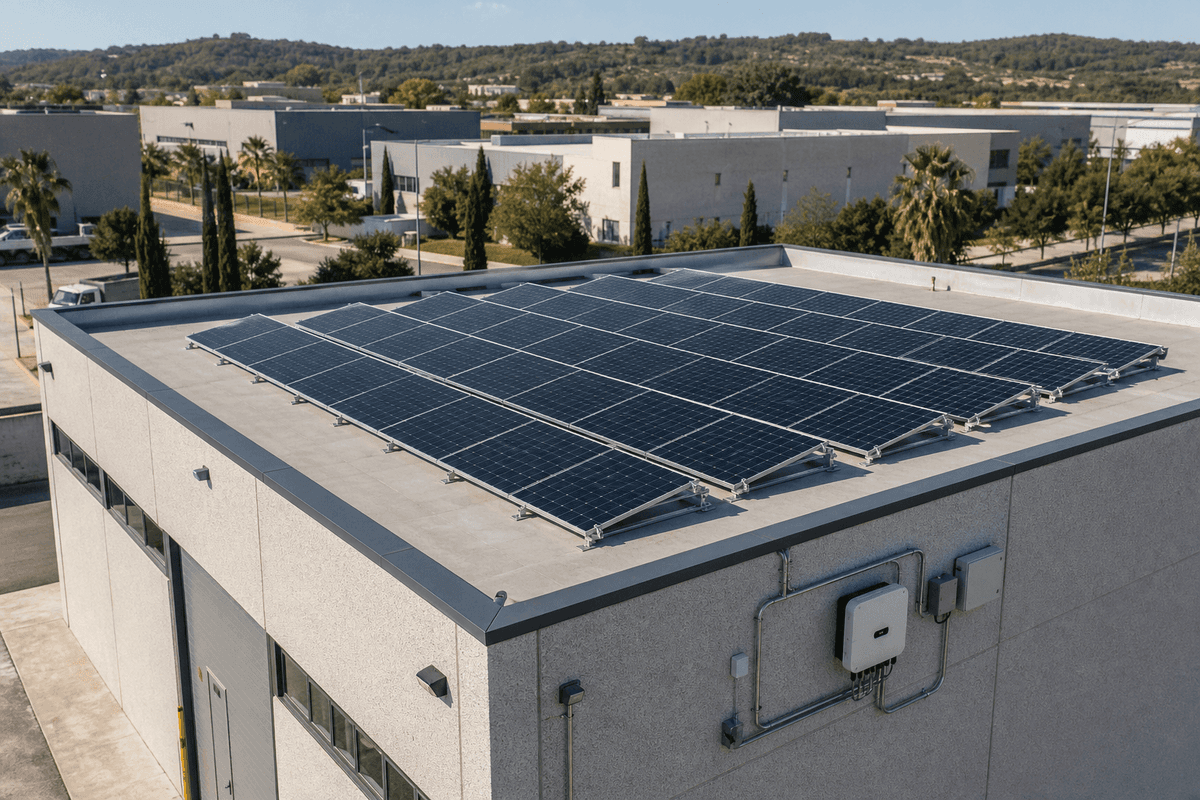

Sistema FV TOPCon Fixo de 15 Graus em Telhado Comercial Pequeno de 11kW

O sistema TOPCon Fixo em Telhado Comercial Pequeno de 11kW e um pacote solar FV conectado a rede de 11 kWp para oficinas, armazens, coberturas de varejo e edificios industriais leves, usando modulos TOPCon tipo N com 24.4% de eficiencia em um arranjo fixo de 15 graus. A SOLARTODO especifica modulos mono TOPCon classe 700 W, inversor comercial de string, estrutura de montagem qualificada para telhado, monitoramento e comissionamento EPC em uma faixa de preco chave na mao de $6,390-$8,240.

Este produto foi projetado para compradores B2B que precisam de um sistema compacto de telhado, alinhado a normas, capaz de gerar cerca de 14.5 MWh/year com fator de capacidade de 15.0% antes da correcao de sombreamento especifica do local. Para capacidades adjacentes, equipes de compras podem Ver todos os produtos de Sistema Solar FV, e engenheiros podem Configurar seu sistema online usando dados de area do telhado, tensao da rede e perfil de carga.

Arquitetura do Sistema para FV de 11 kW

A arquitetura base usa 16 x 700 W modulos TOPCon tipo N, produzindo 11.2 kWp DC de capacidade nominal do arranjo e normalmente combinados com um inversor de string trifasico de 10-11 kW para servico CA comercial pequeno. A inclinacao de telhado de 15 graus e usada para reduzir carga de vento, simplificar drenagem e manter uma instalacao de baixo perfil onde a folga de platibanda e as faixas de acesso ao telhado sao limitadas a cerca de 1.0 m.

A tecnologia TOPCon tipo N usa contatos passivados em uma plataforma de wafer de 210 mm, com eficiencias de modulos em producao em massa tipicamente na faixa de 22.5-24.5% e modulos 700 W+ ja predominantes nas compras de 2025-2026. Em comparacao com um arranjo convencional PERC em telhado com cerca de 21.0% de eficiencia de modulo, este projeto TOPCon de 24.4% pode reduzir a area ativa dos modulos em aproximadamente 14% para a mesma capacidade DC, melhorando o encaixe em telhados pequenos abaixo de 80 m2.

A topologia eletrica usa 2 strings de 8 modulos ou um arranjo equivalente dentro da janela de tensao, dependendo da faixa MPPT do inversor selecionado, da temperatura ambiente local e do Voc do modulo. Cabeamento DC, fusivel de strings quando necessario, protecao contra surtos, seccionamento AC e interconexao a rede sao especificados conforme pratica IEC para inversores e instalacoes, com desempenho anti-ilhamento referenciado a IEC 62116:2014.

Especificacoes Tecnicas e Normas

A camada de modulos e especificada conforme IEC 61215 para qualificacao de projeto de silicio cristalino e IEC 61730 para qualificacao de seguranca de modulos fotovoltaicos, enquanto referencias UL 1703 ou UL 61730 podem ser usadas para compras equivalentes na America do Norte. O comportamento de ilhamento do inversor segue IEC 62116, e o projeto de interface com a concessionaria pode referenciar IEEE 1547-2018 quando codigos de rede locais exigem suportabilidade a variacoes de tensao, resposta de frequencia e documentacao de interconexao.

Os modulos TOPCon sao selecionados porque a degradacao no primeiro ano normalmente fica abaixo de 1.0%, a degradacao anual fica abaixo de 0.4%, e garantias de potencia de 30-year podem reter cerca de 87.4% da potencia nominal. Em um modelo financeiro de 25-year, esses numeros de degradacao mantem a geracao vitalicia proxima de 330-345 MWh para um telhado de 11 kWp em um mercado de irradiacao moderada.

A pratica de modelagem NREL PVWatts e comumente usada para estimativas iniciais de rendimento, e a SOLARTODO usa tamanho de sistema de 11 kWp, inclinacao de 15 graus, premissa de arranjo fixo e linha de base conservadora de 14.5 MWh/year antes da validacao de arquivo meteorologico especifica do projeto. Relatorios de custo da IRENA mostram que o LCOE solar em escala de utilidade caiu acentuadamente na ultima decada, e sistemas pequenos comerciais em telhado podem atingir cerca de $0.025-$0.055/kWh onde mao de obra, interconexao e autoconsumo sao favoraveis.

Monitoramento em Nuvem para 16 Modulos

O pacote de monitoramento inclui dados de producao no nivel do inversor, graficos diarios de kWh, relatorios de alarme, status de exportacao e registros basicos de eventos de O&M para pelo menos 1 site e 1 inverter. Para usuarios comerciais pequenos, a telemetria em nuvem e mais util quando comparada a um perfil de carga predial de 15 minutos ou 60 minutos, porque autoconsumo acima de 70% melhora materialmente o retorno em mercados tarifarios com compensacao limitada por exportacao.

Um gerente de instalacoes pode identificar baixo desempenho de strings quando a saida esperada ao meio-dia e 8-10 kW, mas a saida medida do inversor cai abaixo de 6 kW sob irradiancia semelhante. Esses dados reduzem o tempo de diagnostico em comparacao com verificacoes manuais mensais de medidor e apoiam reivindicacoes de garantia dentro dos periodos de garantia de 10-year do inversor e 25-year dos paineis.

Aplicacoes para Telhados Comerciais Pequenos

A configuracao de 11 kW atende cargas comerciais pequenas como HVAC diurno, refrigeracao, iluminacao, bombas, equipamentos de escritorio e maquinas leves com consumo anual acima de 18 MWh. Uma loja de varejo usando 40 kWh/day pode compensar aproximadamente 99% dessa energia diurna em meses ensolarados se o horario da carga estiver bem alinhado, enquanto um armazem com maior demanda noturna pode usar o sistema principalmente para reducao do pico diurno.

Cenario exemplo: uma oficina de 480 m2 na regiao MENA instala um sistema TOPCon de telhado de 11 kWp com inclinacao de 15 graus, produzindo cerca de 16.0 MWh/year em condicoes de alta irradiancia. Com uma tarifa evitada de $0.14/kWh, a economia anual pode chegar a $2,240, e um custo EPC intermediario de $7,315 produz um retorno simples de cerca de 3.3 years antes de incentivos fiscais ou beneficios de encargos de demanda.

Comparado a um gerador a diesel produzindo eletricidade a aproximadamente $0.28-$0.40/kWh apos combustivel e manutencao, este sistema FV fixo pode reduzir o custo de energia diurna em 70-90% quando a producao solar e consumida no local. Comparado a um rastreador de eixo unico, a estrutura fixa em telhado tambem evita motores de rastreador, controladores e rolamentos moveis, reduzindo pontos de manutencao mecanica em 100%, embora sacrifique algum rendimento em locais de solo.

Analise de Investimento EPC e Estrutura de Precos

O escopo EPC da SOLARTODO inclui 5 pacotes comerciais de trabalho: engenharia, compras, construcao, comissionamento e suporte de garantia. O pacote de engenharia cobre layout do arranjo, dimensionamento de strings, revisao de interface do telhado, diagrama unifilar, selecao do inversor, lista de materiais e documentacao de conexao a rede para 1 local comercial pequeno.

O preco EPC cobre modulos, inversor, montagem, balanceamento de sistema DC, infraestrutura AC, monitoramento, mao de obra de instalacao, comissionamento e 1 year de suporte EPC de mao de obra. O preco dos componentes e separado do custo de instalacao e garantia para que equipes de compras possam comparar fornecimento FOB com entrega completa no local sem ocultar margem dentro do preco unitario dos 16 modulos.

Com um ponto medio EPC de referencia de $7,315, producao anual estimada de 14.5 MWh e custo de eletricidade evitado de $0.16/kWh, a economia anual na conta e de cerca de $2,313. Isso produz um retorno simples de cerca de 3.2 years, enquanto um periodo operacional de 25-year pode entregar mais de $57,000 em custo de energia evitado nao descontado antes da substituicao do inversor e ajustes locais de O&M.

O LCOE estimado e $0.025/kWh usando um modelo de producao de 25-year, baixo O&M anual e degradacao TOPCon abaixo de 0.4%/year apos o ano 1. Em mercados onde a eletricidade comercial da rede supera $0.12/kWh, o sistema pode ser competitivo em custo sem subsidios; em mercados abaixo de $0.06/kWh, desenvolvedores de projetos devem modelar economias de encargos de demanda, creditos fiscais e limites de exportacao antes da aprovacao.

As condicoes de pagamento sao 30% T/T + 70% against B/L, ou 100% L/C at sight para compradores aprovados por banco. A SOLARTODO pode discutir estruturas de financiamento para projetos acima de $5,000K, e equipes de compras podem Solicitar uma cotacao personalizada ou contatar [email protected] com desenhos do telhado, tensao da rede, dados de carga anual e data-alvo de entrega.

Notas de Compras para Engenheiros e Compradores

O formato fixo em telhado de 11 kW e intencionalmente conservador porque usa arquitetura padrao de inversor de string, montagem em telhado sem motores e modulos FV certificados conforme normas IEC de seguranca e desempenho. Analises de mercado solar da IEA relatam FV como uma das tecnologias de eletricidade de crescimento mais rapido, enquanto BloombergNEF e Wood Mackenzie acompanharam o TOPCon ganhando participacao majoritaria nos novos embarques de modulos de silicio cristalino durante o ciclo de compras 2025-2026.

Para aprendizado de especificacao, compradores podem Aprender sobre o tema cobrindo selecao de modulos FV, dimensionamento de inversores e economia de projetos em telhado. Uma lista de verificacao de compras deve incluir pelo menos 8 documentos: ficha tecnica do modulo, ficha tecnica do inversor, tabela de carga da montagem, declaracao de garantia, tolerancia de teste flash, certificados IEC, lista de embalagem e relatorio de comissionamento.

A adequacao do telhado deve ser verificada antes da compra porque uma area de sistema de 60 m2, limites de carga viva do telhado, zona de vento, categoria de corrosao, caminho de acesso e garantia de impermeabilizacao podem alterar o projeto EPC final. Quando a condicao do telhado e incerta, a SOLARTODO recomenda uma revisao estrutural antes de emitir uma lista de materiais final para instalacao de 11 kWp.

Para um fluxo B2B completo, use Configurar seu sistema online para uma primeira estimativa de capacidade e depois envie desenhos por Solicitar uma cotacao personalizada. Compradores que comparam FV, armazenamento, iluminacao inteligente, torres de energia para telecomunicacoes e infraestrutura agricola inteligente tambem podem Ver todos os produtos de Sistema Solar FV e navegar em Aprender sobre o tema para referencias de compras.
