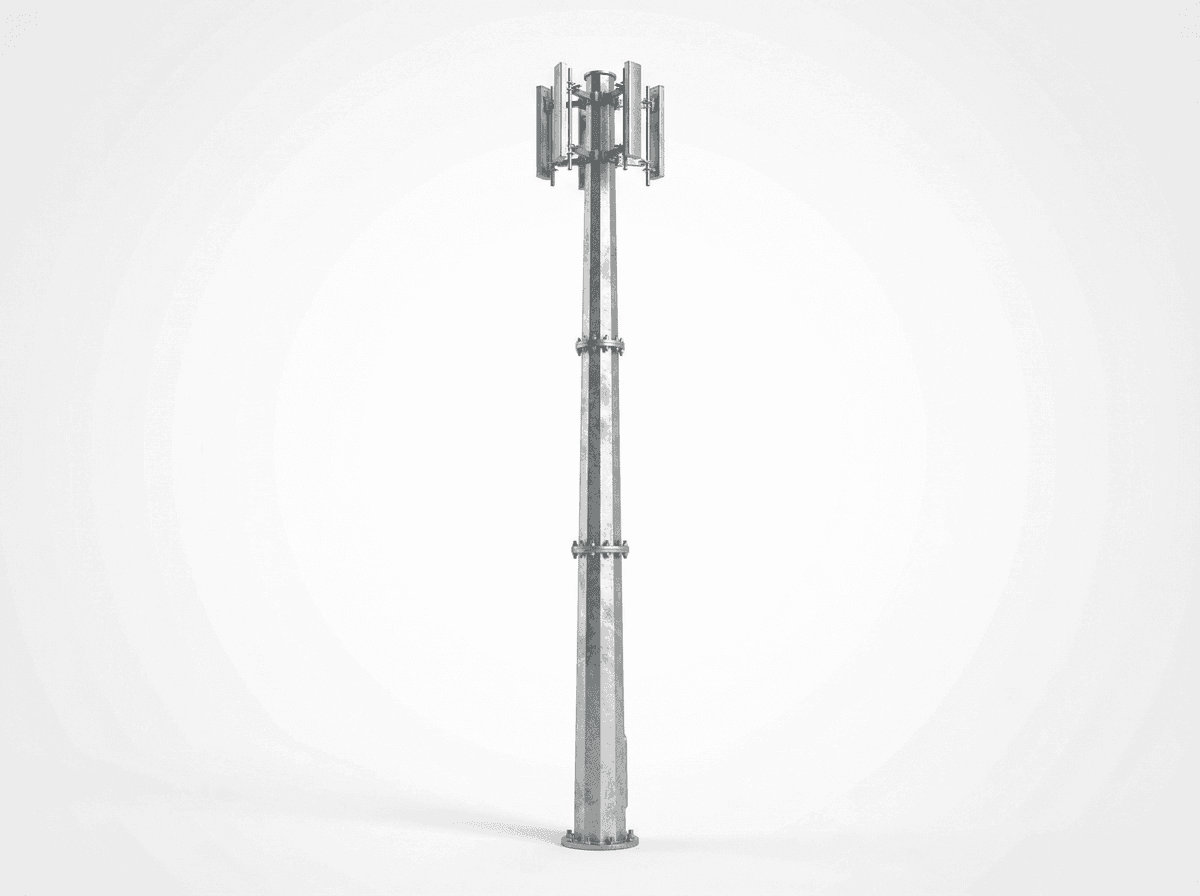

Monopolo tubular de cobertura em rodovia de 50m - Torre de tubo de aço com 12 antenas

O Monopolo Tubular de Cobertura em Rodovias de 50 m é uma torre de telecomunicações tubular de 50 metros, em aço, projetada para aplicações de cobertura em rodovias, nas quais as operadoras precisam de desempenho macro-celular confiável, uso compacto do terreno e instalação rápida. Essa configuração utiliza 4 plataformas de antenas, suporta até 12 antenas, é projetada para velocidade de vento de 50 m/s e normalmente é planejada para um raio de cobertura de serviço de até 5 km, dependendo do relevo, faixa de frequência, obstruções (clutter) e do projeto da rede de rádio. Para compradores B2B que comparam infraestrutura de telecomunicações à beira da estrada, este formato de monopolo oferece uma área ocupada menor do que muitas alternativas em treliça, mantendo alta eficiência estrutural e menor impacto visual ao longo de uma vida útil de projeto de 30 anos.

Para operadoras de redes móveis, empresas de torres, contratantes EPC e desenvolvedores de corredores de transporte, um monopolo de 50 m é uma solução prática para rodovias nacionais, autoestradas, vias de contorno (ring roads) e corredores logísticos que exigem continuidade de 4G/5G por longas distâncias lineares. Em comparação com uma torre convencional de treliça de 3 ou 4 pernas com carregamento similar, um monopolo pode reduzir a área de solo ocupada em aproximadamente 40-60%, muitas vezes mantendo a zona de fundação próxima a áreas de acesso com diâmetro de classe 3 m e simplificando o licenciamento à beira da estrada. O projeto estrutural é comumente alinhado com TIA-222-H, EN 1993-3-1 e códigos locais específicos do projeto, enquanto os sistemas de aterramento e proteção contra raios são dimensionados para manter a resistência de aterramento abaixo de 4 ohms sob condições de solo especificadas.

Por que um Monopolo de 50 m para Redes Rodoviárias

O planejamento de rádio para rodovias difere do planejamento urbano denso porque o corredor de tráfego é estreito, alongado e crítico para a segurança durante 24 horas por dia. Um monopolo de 50 m eleva a altura de montagem das antenas em relação a postes de 20-35 m, melhorando a linha de visada sobre vegetação às margens da via, cortes de talude, áreas de serviço e tráfego de veículos pesados. Em muitas condições suburbanas ou de via aberta, elevar a linha central (centerline) das antenas em 10-15 m pode melhorar de forma relevante a estabilidade do handover e reduzir zonas de sombreamento, especialmente para camadas LTE/5G de baixa faixa (low-band) e faixa média (mid-band). De acordo com análises do IEA sobre infraestrutura móvel e digitalização, a conectividade em transportes está cada vez mais ligada à eficiência logística e ao desempenho em resposta a emergências; já publicações da IRENA e do NREL sobre sistemas de energia digital indicam que a disponibilidade (uptime) das telecomunicações agora se integra ao planejamento de resiliência de energia em ambientes de infraestrutura distribuída.

Esta variante de torre utiliza construção em tubo de aço, tipicamente fabricada em seções cônicas (tapered) com conexões do tipo flangeadas ou slip-joint. Membros tubulares oferecem vantagens aerodinâmicas em relação a faces de aço em ângulo, porque o perfil circular geralmente produz coeficientes de arrasto menores sob premissas equivalentes de área projetada. Para uma velocidade de vento de projeto de 50 m/s — equivalente a 180 km/h de intensidade básica do vento — o fuste do monopolo, a placa de base, os parafusos de ancoragem e o reforço da fundação são projetados como um sistema integrado. Sob a metodologia de carregamento da TIA-222-H, o projeto final deve considerar área projetada das antenas, cargas das linhas de alimentação (feed line), premissas de região de gelo quando aplicável, categoria topográfica, efeitos de rajadas (gust effects) e fadiga por exposição cíclica ao vento ao longo de 30 anos ou mais.

Arquitetura do Sistema

A arquitetura padrão inclui 1 fuste de monopolo cônico de aproximadamente 50 m, 4 níveis de plataformas de antenas e capacidade de montagem para até 12 antenas do tipo painel, normalmente dispostas como 3 setores x 4 níveis ou uma combinação específica do projeto. Equipamentos auxiliares típicos podem incluir 1-3 antenas parabólicas (micro-ondas), 1 antena GPS, 1 conjunto de luz de obstrução aeronáutica, 1 terminal de captação para proteção contra raios (lightning air terminal) e sistemas de bandeja de cabos (cable tray) ao longo da altura total da torre. O acesso é normalmente fornecido por 1 escada externa com guarda-corpo de segurança ou por um sistema de escada interna em FRP (Fiber Reinforced Plastic), dependendo da preferência da operadora, política de manutenção e requisitos locais de segurança ocupacional.

O projeto de fundação para um monopolo rodoviário de 50 m geralmente utiliza um bloco de concreto armado do tipo sapata (pad) ou bloco/pilar (pier block) com gaiola de parafusos de ancoragem (anchor-bolt cage), com profundidade de escavação frequentemente na faixa de 4-6 m, dependendo da capacidade de suporte do solo, nível do lençol freático e momento de tombamento. Para fins de planejamento, o volume de concreto pode ficar na faixa de 45-70 m3 para essa classe de torre, embora a verificação geotécnica seja obrigatória antes da emissão dos desenhos IFC. A proteção contra corrosão é fornecida por galvanização a fogo (hot-dip galvanizing), tipicamente conforme ISO 1461 ou padrões equivalentes do projeto, com classes de aço como Q355 ou equivalente selecionadas para resistência, soldabilidade e durabilidade de longo prazo em ambientes rodoviários expostos a cloretos, poeira e umidade sazonal.

Especificações Técnicas

Do ponto de vista de carregamento, esta variante é otimizada para 12 antenas distribuídas em 4 níveis, sendo adequada para implantações multioperadora, multifaixa (multi-band) ou “future-ready”, quando se espera expansão de capacidade (tenancy expansion) em 3-5 anos. Uma premissa prática de planejamento para massa de antenas de painel costuma ser 25-40 kg por unidade, o que implica uma carga morta (dead load) apenas das antenas de aproximadamente 300-480 kg antes de serem adicionados suportes (mounts), RRU’s, alimentadores (feeders), escadas de cabos (cable ladders) e antenas parabólicas opcionais. Para orçamento comercial, uma carga total de ponta (tip) e acessórios na faixa de 900-1,500 kg é um placeholder realista de engenharia, com o valor final confirmado após os cronogramas de antenas do OEM serem congelados.

A pequena área de implantação do monopolo é uma vantagem-chave em trechos onde as restrições de faixa de domínio (right-of-way) são rigorosas e as distâncias de afastamento (setback distances) precisam ser gerenciadas com cuidado. Uma torre treliçada autoportante convencional pode exigir um pátio cercado mais amplo e uma montagem de membros mais complexa, enquanto um monopolo frequentemente simplifica içamentos com guindaste e reduz o número de operações de parafusamento em campo em 20-35%, dependendo da quantidade de seções. Para agências de transporte e operadores privados de rodovias pedagiadas, menos elementos estruturais salientes também reduzem a desordem visual e podem simplificar a integração com sistemas de vigilância, chamadas de emergência e distribuição de energia à beira da estrada. Os compradores podem Ver todos os produtos de Torres de Telecomunicações para comparar formatos de monopolo, treliça e torres especializadas em diferentes alturas e classes de carregamento.

Base de Projeto Estrutural e Normas

Esta linha de produtos é especificada com base em frameworks internacionalmente reconhecidos de engenharia de torres, incluindo TIA-222-H, EN 1993-3-1 e normas nacionais aplicáveis de telecomunicações ou obras civis. Conceitos de aterramento e proteção contra raios são geralmente coordenados com princípios da IEC 62305, enquanto interfaces elétricas para iluminação de obstrução, roteamento de alimentadores e energia do site são adaptadas aos códigos das concessionárias locais. Na contratação orientada a melhores práticas, os proprietários devem solicitar cálculos estruturais, reações de fundação, registros de galvanização, qualificação do procedimento de soldagem (weld procedure qualification) e rastreabilidade de materiais para 100% das seções primárias de aço. Referências da indústria de NREL, IEA, IRENA, BloombergNEF e Wood Mackenzie mostram consistentemente que a demanda por infraestrutura digital está crescendo junto com energia renovável, carregamento de EV e sistemas inteligentes de transporte, aumentando o valor de ativos robustos de telecomunicações à beira da estrada.

Quanto à durabilidade, a vida útil de projeto é especificada em 30 anos, mas monopolos de aço galvanizado bem mantidos frequentemente permanecem utilizáveis por 30-50 anos com inspeções periódicas e repintura (recoating) das áreas danificadas. Intervalos recomendados de inspeção frequentemente são 12 meses para verificações visuais e 3-5 anos para avaliações estruturais, de parafusos e de corrosão mais detalhadas. A resistência de aterramento deve ser verificada na comissionamento e após mudanças sazonais importantes, com meta abaixo de 4 ohms em condições padrão de operação. Em corredores corrosivos ou litorâneos, compradores podem solicitar upgrades de revestimento em padrão marítimo (marine-grade), galvanização mais espessa ou sistemas de pintura duplex para estender os intervalos de manutenção em 5-10 anos.

Considerações de Desempenho para Cobertura em Rodovias

Um raio nominal de cobertura de 5 km é uma métrica de planejamento, e não um resultado RF garantido, porque o desempenho em campo depende da faixa de frequência, ganho da antena, downtilt, potência de transmissão, configuração MIMO, perfil do terreno e densidade de usuários. Em ambientes de rodovia aberta usando LTE de baixa faixa, a cobertura macro prática pode exceder 5 km em alguns setores, enquanto camadas 5G de faixa média podem ser otimizadas para raio menor, porém com maior taxa de transferência (throughput) e capacidade. Para segmentos de rodovias de missão crítica, como aproximações de túneis, pontes, hubs logísticos e trechos com alta incidência de acidentes, planejadores frequentemente combinam um monopolo macro de 50 m com pequenas células (small cells) ou repetidores a cada 1-3 km para melhorar a continuidade e reduzir zonas mortas (dead zones).

Em comparação com postes rodoviários mais baixos de 30-35 m, um monopolo de 50 m pode reduzir o número de sites macro necessários ao longo de um corredor de 50 km em aproximadamente 10-25% em terrenos favoráveis, embora as economias exatas dependam das premissas do projeto RF. Essa redução pode se traduzir em menores custos agregados de arrendamento de terra, segurança e manutenção ao longo de 10 anos. No entanto, estruturas mais altas também exigem revisões aeronáuticas mais rigorosas, fundações mais robustas e maior capacidade de guindaste durante a montagem. A escolha correta de engenharia, portanto, equilibra CAPEX, OPEX, estratégia de espectro e metas de nível de serviço, como taxa de chamadas interrompidas abaixo de 1% ou disponibilidade do corredor acima de 99,5%.

Sistemas de Segurança, Acesso e Proteção

Este monopolo normalmente é fornecido com 1 sistema de escada para escalada (climbing ladder), 1 guarda-corpo de segurança, 1 barreira anti-escalada posicionada ao redor de 3 m acima do nível do solo (grade) e provisões para 1 ou mais áreas de equipamentos com fechadura, dependendo da arquitetura do site. Luzes de aviso aeronáutico são recomendadas para estruturas de 50 m quando exigidas por regulamentações de aviação civil, e um conjunto padrão geralmente inclui 1 pacote de luz de baixa intensidade ou média intensidade com controlador e cabeamento. A proteção contra raios utiliza 1 terminal aéreo, 1 caminho de descida (down conductor path) e uma rede de aterramento dimensionada conforme as condições locais do solo. Para segurança à beira da estrada, CCTV opcional pode fornecer vigilância remota 24/7 e reduzir incidentes de acesso não autorizado.

O gerenciamento de cabos muitas vezes é subestimado na aquisição de torres, mas em um site de 50 m ele afeta diretamente o tempo de manutenção, a carga de vento e a confiabilidade de longo prazo. Um sistema completo de bandeja de cabos ao longo da altura total, de aproximadamente 50 m, ajuda a organizar alimentadores, fibras, cabos DC e condutores de aterramento, reduzindo abrasão e erros de instalação. Muitos operadores agora preferem arquiteturas híbridas com RRU’s montadas próximas às antenas para reduzir perdas de alimentador em alguns dB, melhorando eficiência energética e desempenho de rádio. Compradores que planejam atualizações futuras podem Configurar seu sistema online para avaliar tipo de escada, quantidade de plataformas, suportes de antena parabólica, bandejas de cabos e opções de corrosão antes do processo formal de licitação.

Aplicações

O caso de uso principal é cobertura em rodovias, mas o mesmo monopolo de 50 m também é adequado para ring roads, corredores industriais, estradas de transporte para mineração (mining haul roads), estradas de fronteira, dutos (pipelines) e comunicações adjacentes a ferrovias intermunicipais. Em um cenário prático, um operador de infraestrutura de transporte na região MENA implantou 18 monopolos entre 45 m e 50 m ao longo de um trecho de 92 km de autoestrada para melhorar a cobertura LTE para cobrança de pedágio, caixas de chamada de emergência e telemetria de frotas. Ao substituir um planejamento mais denso de 24 postes menores, o operador reduziu o número total de sites em 25%, encurtou as lacunas médias de handover e diminuiu visitas anuais de manutenção do corredor em aproximadamente 14% após os primeiros 12 meses de operação.

Em projetos de smart-highway, a torre pode suportar não apenas antenas móveis, mas também 1-2 antenas parabólicas de micro-ondas, sensores ambientais, câmeras ANPR e equipamentos de comunicações de borda (edge communications) quando o carregamento permitir. Isso é cada vez mais relevante à medida que os sistemas de transporte integram carregamento de EV, análises de tráfego e ativos de energia distribuída. As perspectivas de mercado da IEA e da BloombergNEF indicam que transporte eletrificado e infraestrutura digital à beira da estrada estão se expandindo em paralelo até 2025-2030, criando mais demanda por estruturas compartilhadas de telecomunicações capazes de hospedar múltiplos sistemas de comunicação e monitoramento em um único ativo vertical.

Análise de Investimento EPC e Estrutura de Preços

Para compradores que avaliam o custo total do projeto, o escopo EPC normalmente inclui 5 pacotes principais: engenharia, fornecimento (procurement), construção, comissionamento e garantia. A engenharia abrange revisão de levantamento (survey review), cálculo estrutural, projeto de fundação e desenhos IFC; o fornecimento cobre seções da torre de aço, plataformas, escadas, proteção contra raios, parafusos de ancoragem e acessórios; a construção cobre obras civis, içamento (erection) e instalação; o comissionamento cobre testes de aterramento, verificação de prumo (plumb verification) e documentos de entrega (handover); e a garantia padrão é de 1 ano no pacote turnkey. Para obter base técnica sobre projeto e implantação de torres, os compradores podem Saber mais sobre o tema e Saber mais sobre o tema antes de avançar para o procurement.

Para compradores de programas (program buyers), preços por volume podem melhorar significativamente a economia unitária quando a geometria da torre e o carregamento são padronizados ao longo de um corredor. Um cronograma típico de desconto é mostrado abaixo e geralmente é aplicado ao valor dos equipamentos ou a pacotes EPC negociados, dependendo do destino, estrutura tributária e complexidade civil.

Um modelo básico de ROI pode ser construído comparando este monopolo de 50 m com uma rede mais densa de postes rodoviários menores ou sites de terceiros alugados. Se um corredor de 50 km exigir 10 monopolos em vez de 12 sites menores, e as economias anuais com arrendamento/segurança/manutenção médias forem de $6,000-$10,000 por site evitado, a redução anual de OPEX pode chegar a $12,000-$20,000 ao longo do corredor. Contra uma diferença incremental de CAPEX de aproximadamente $15,000-$30,000 para a estratégia de estrutura mais alta, o payback indicativo pode cair na faixa de 1,5-3,0 anos, excluindo benefícios de qualidade RF, penalidades reduzidas por indisponibilidade e receita de compartilhamento de infraestrutura (shared-tenancy). Para suporte de preços ou um BoQ específico do projeto, os compradores podem Solicitar uma cotação personalizada ou enviar e-mail para [email protected].

As condições padrão de pagamento são 30% T/T de sinal com 70% do saldo contra B/L, ou 100% L/C à vista para transações qualificadas. Para projetos acima de $1,000K, suporte de financiamento pode ser discutido sujeito ao perfil de crédito do comprador, jurisdição e cronograma do pedido. Na maioria dos contratos EPC, as quantidades de obras civis, impostos locais, licenças e interconexão com concessionárias são confirmados antes do fechamento comercial final, porque condições geotécnicas podem alterar custos de fundação em mais de 10-20%. Portanto, gerentes de procurement devem solicitar uma matriz clara de inclusão/exclusão, cronograma de marcos (milestone schedule) e lista de peças de reposição para pelo menos 12 meses de operação.

Notas de Procurement para Compradores B2B

Antes de emitir uma ordem de compra, os compradores devem confirmar 8 itens técnicos-chave: altura da torre, quantidade de antenas, área projetada das antenas, quantidade de antenas parabólicas (dish count), velocidade de vento de projeto, tipo de escada, alvo de aterramento e disponibilidade de relatório de solo. Para um monopolo de 50 m, mesmo pequenas mudanças na área de antenas — como adicionar 3 painéis 5G maiores ou 2 antenas parabólicas de micro-ondas — podem afetar de forma relevante a espessura do fuste, as reações na base e a quantidade de aço na fundação. Também é boa prática definir espessura de galvanização, classe do parafuso, método de reparo de revestimento e tolerância de prumo aceitável na entrega (handover), frequentemente na faixa de H/500 até critérios específicos do projeto.

Do ponto de vista do ciclo de vida, monopolos são atrativos porque combinam menor área de implantação com rotinas de inspeção simples e forte compatibilidade com equipamentos modernos de RAN. Quando integrados com energia de backup, iluminação inteligente ou sistemas de segurança à beira da estrada do portfólio mais amplo da SOLARTODO, o site pode se tornar um nó de infraestrutura multi-serviço, e não apenas um mastro de uso único. Compradores que buscam soluções adjacentes podem revisar Ver todos os produtos de Torres de Telecomunicações e usar as ferramentas online para acelerar o alinhamento técnico antes da liberação da licitação. O resultado é tomada de decisão mais rápida, menos ciclos de revisão e maior previsibilidade de custos em programas de implantação de 12-36 meses.
