Análise do Mercado de Torres de Transmissão de Energia de Bagdá: Guia de Configuração de Poste Tubular de Aço de Circuito Duplo 110kV

Resumo

O perfil de reforço da rede de Bagdá suporta uma solução de backbone de 110kV usando aproximadamente 59 postes tubulares de aço em cerca de 15km, com vãos de 250m, projeto de vento de 35m/s e condutores ACSR-240 para confiabilidade da subtransmissão urbana.

Principais Conclusões

• A população metropolitana de Bagdá excede 7 milhões, o que mantém a pressão sobre corredores urbanos de transmissão na classe de 110kV e 132kV que alimentam centros de carga densos, de acordo com dados do UN-Habitat e do Banco Mundial.
• Um segmento típico da espinha dorsal de Bagdá nessa escala usaria aproximadamente 59 postes tubulares de aço Q345 galvanizados por imersão a quente, em cerca de 15km, com vãos médios de 250m.
• O perfil de linha especificado é de 110kV em dupla terna, com altura de poste de 40m, espaçamento entre fases de 4m, altura livre do solo de 6m e comprimento de isolador de 1.5m.
• A seleção do condutor nesta configuração é ACSR-240, classificado aqui em cerca de 920kg/km, com tensão máxima de 70kN para a função de subtransmissão urbana de médio vão.
• A Classe de Vento 3 a 35m/s é uma base de projeto prática para os corredores urbanos abertos e periurbanos de Bagdá, alinhada com a metodologia de carregamento da IEC 60826.
• Cada poste nesta configuração tem aproximadamente 40t, usando uma estrutura tubular de aço galvanizado por imersão a quente com flange, com fundação de base de concreto e sistema de ancoragem.
• Uma janela típica de implementação para um segmento de linha de 15km em 110kV frequentemente ficaria na faixa de 8-14 meses, dependendo de faixa de domínio, cura da fundação e coordenação de interrupção de energia da concessionária.
• A linha de Torres de Transmissão de Energia da SOLARTODO se encaixa nesse mercado, onde as concessionárias querem estruturas no estilo monopolo em vez de torres treliçadas em corredores restritos, canteiros centrais de vias ou subestações na borda urbana.

Contexto de Mercado para Bagdá

A necessidade de modernização da transmissão de Bagdá é determinada pela demanda urbana densa, pelas altas temperaturas do verão acima de 45°C e pela necessidade de transportar grandes volumes de energia por corredores de 110kV, com faixa de servidão limitada.

Bagdá é o centro político e econômico do Iraque, e sua população metropolitana é comumente estimada em mais de 7 milhões. De acordo com a UN-Habitat (2024), Bagdá continua sendo a principal aglomeração urbana do país, enquanto o Banco Mundial (2023) segue identificando a confiabilidade da eletricidade como uma restrição central de infraestrutura em todo o Iraque. Essa combinação é relevante para a seleção de torres, porque centros de demanda densos geralmente exigem estruturas compactas de subtransmissão na faixa de 66-110kV antes que a energia seja reduzida para redes de distribuição.

O clima também influencia a escolha da estrutura. De acordo com o World Bank Climate Change Knowledge Portal (2021), Bagdá tem verões muito quentes, baixa precipitação anual e eventos frequentes de poeira. Para um monopolo de aço ou poste tubular, isso aponta para três requisitos práticos: galvanização a quente para resistência à corrosão, seleção de condutor e isolador que tolere contaminação e verificação da carga de vento conforme a IEC 60826. Em Bagdá, uma base de vento de 35m/s é um ponto de projeto razoável para muitos corredores de utilidades, especialmente onde há exposição aberta e acúmulo de poeira.

No nível de rede, o Iraque continua priorizando o reforço da transmissão e a interconexão. De acordo com a International Energy Agency (IEA) (2023), o sistema elétrico do Iraque ainda enfrenta desequilíbrio entre oferta e demanda, gargalos de rede e altas perdas técnicas. O Ministério da Eletricidade tem enfatizado repetidamente a expansão de transmissão e subestações nos sistemas de 132kV e 400kV, mas soluções tubulares de aço na classe de 110kV permanecem relevantes quando concessionárias ou EPCs precisam de ligações compactas de espinha dorsal urbana, alimentadores industriais ou conectores de subestação para subestação.

É nesse contexto que a linha de produtos de Torres de Transmissão de Energia da SOLARTODO se encaixa em Bagdá. Um poste de aço tubular ocupa uma área menor do que uma torre treliçada convencional, o que é útil perto de estradas, canais, distritos industriais e áreas urbanizadas. Para Bagdá, a decisão não é sobre usar a estrutura mais alta possível; é sobre adequar a classe de tensão, o vão, a carga e a restrição de faixa de servidão a um projeto prático de dupla-circuito de 110kV.

Conforme a IEC afirma, “O objetivo desta Norma Internacional é especificar procedimentos e requisitos para o projeto mecânico de linhas aéreas.” Essa declaração da IEC 60826 é diretamente relevante em Bagdá porque a carga mecânica, e não apenas a classificação elétrica, determina a altura do poste, a espessura da seção e o tamanho da fundação. O Banco Mundial também observa que “Eletricidade confiável é um pré-requisito para a recuperação econômica e o crescimento do setor privado”, o que reforça o argumento a favor do reforço da subtransmissão nas principais cidades do Iraque.

Configuração Técnica Recomendada

Para o perfil de carga urbano denso de Bagdá, uma linha típica de poste tubular de aço de dupla-circuito de 110kV com cerca de 15km atenderia melhor à necessidade de reforço da espinha dorsal do que estruturas de classe de distribuição de 35kV mais baixas.

A sequência correta de engenharia começa pela classe de tensão. Com base nas regras do produto, 110kV pertence à categoria de subtransmissão de 66-110kV, que normalmente se traduz em altura de 18-30m, 5-15t por poste, vãos de 200-300m e cerca de 4-5 postes/km. No entanto, a configuração específica do projeto fornecida para este artigo deve ser usada exatamente: aproximadamente 59 unidades de poste tubular cônico de aço de 40m para uma linha de dupla-circuito de 110kV, ao longo de cerca de 15km com vãos de 250m. Isso torna este um perfil de espinha dorsal com maior altura livre, específico para concessionária, e não uma linha genérica de 110kV com altura mínima.

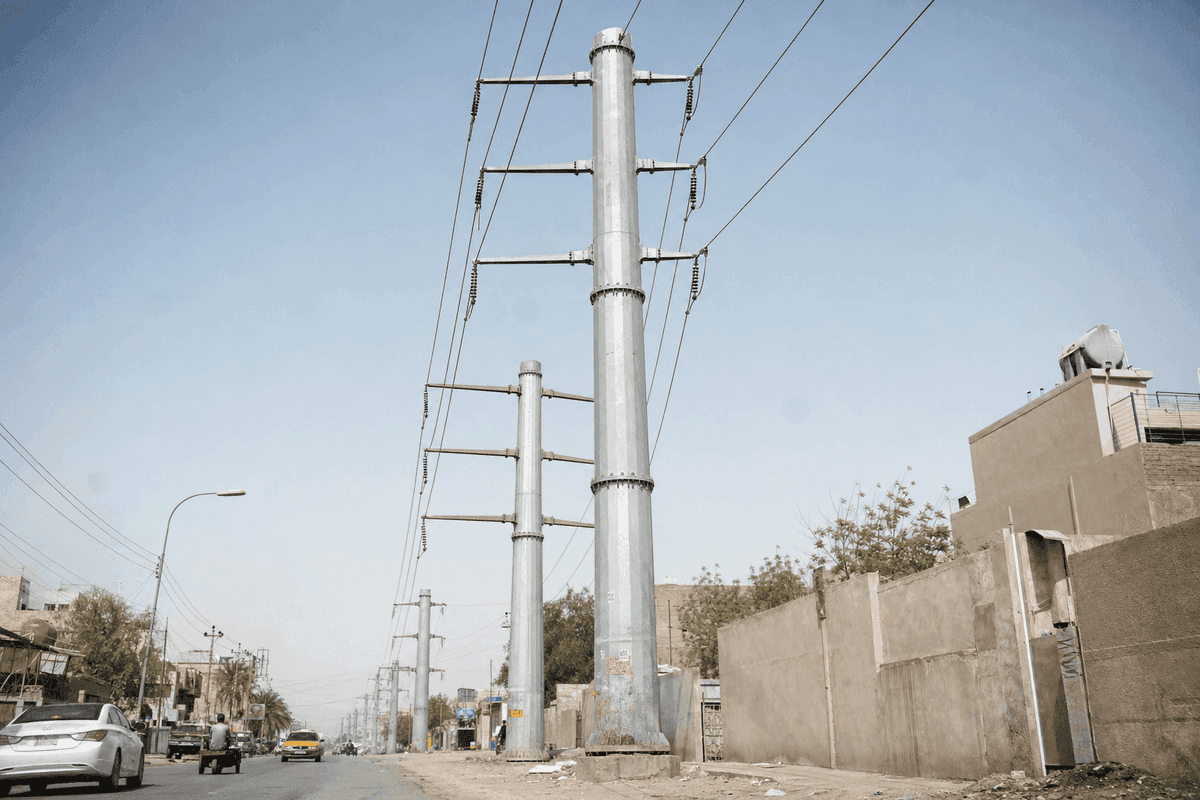

Uma implantação típica em Bagdá nessa escala seria composta por aproximadamente 59 postes tubulares de aço Q345 galvanizados por imersão a quente em seções flangeadas, instalados em fundações de base de concreto com gaiolas de ancoragem. A linha usaria arranjos de cruzeta de dupla-circuito, espaçamento de 4m entre fases, 6m de altura livre ao solo e cadeias de isoladores de 1.5m. A seleção do condutor seria ACSR-240, listado aqui com cerca de 920kg/km e até 70kN de tensão máxima.

Por que usar um poste tubular de 40m para 110kV em Bagdá? A resposta é a geometria do corredor. Em áreas urbanizadas, as concessionárias frequentemente precisam de folga adicional sobre estradas, desenvolvimento de uso misto, canais de drenagem ou futuras ampliações viárias. Um monopolo mais alto pode reduzir a dispersão visual e a ocupação de terra em comparação com estruturas treliçadas mais amplas. Ele também pode simplificar o traçado da linha quando é necessário um circuito duplo em uma única estrutura para economizar largura de corredor.

A quantidade também se alinha ao comprimento de rota declarado. Com 15km de comprimento total de linha e 59 postes, a densidade média é de cerca de 3.9 postes/km, o que está próximo da faixa esperada de 4-5 postes/km para subtransmissão de 66-110kV. O vão de 250m também está dentro da faixa de 200-300m para essa classe de tensão. Assim, embora a altura de 40m e o peso do poste de 40t sejam maiores do que um perfil genérico de 110kV, a lógica de vãos e o uso do corredor permanecem consistentes com a prática de subtransmissão.

Para compradores que comparam opções, a SOLARTODO normalmente posicionaria este como um pacote de monopolo de espinha dorsal de transmissão de alta tensão para reforço de borda urbana ou de malha industrial. Ele não é um poste de distribuição de 35kV, e não deve ser especificado como tal. Os planejadores de rede de Bagdá devem tratar essa configuração como uma solução compacta de corredor de transferência de 110kV, na qual a continuidade do dupla-circuito e a eficiência de faixa de servidão importam mais do que a tonelagem mínima de aço.

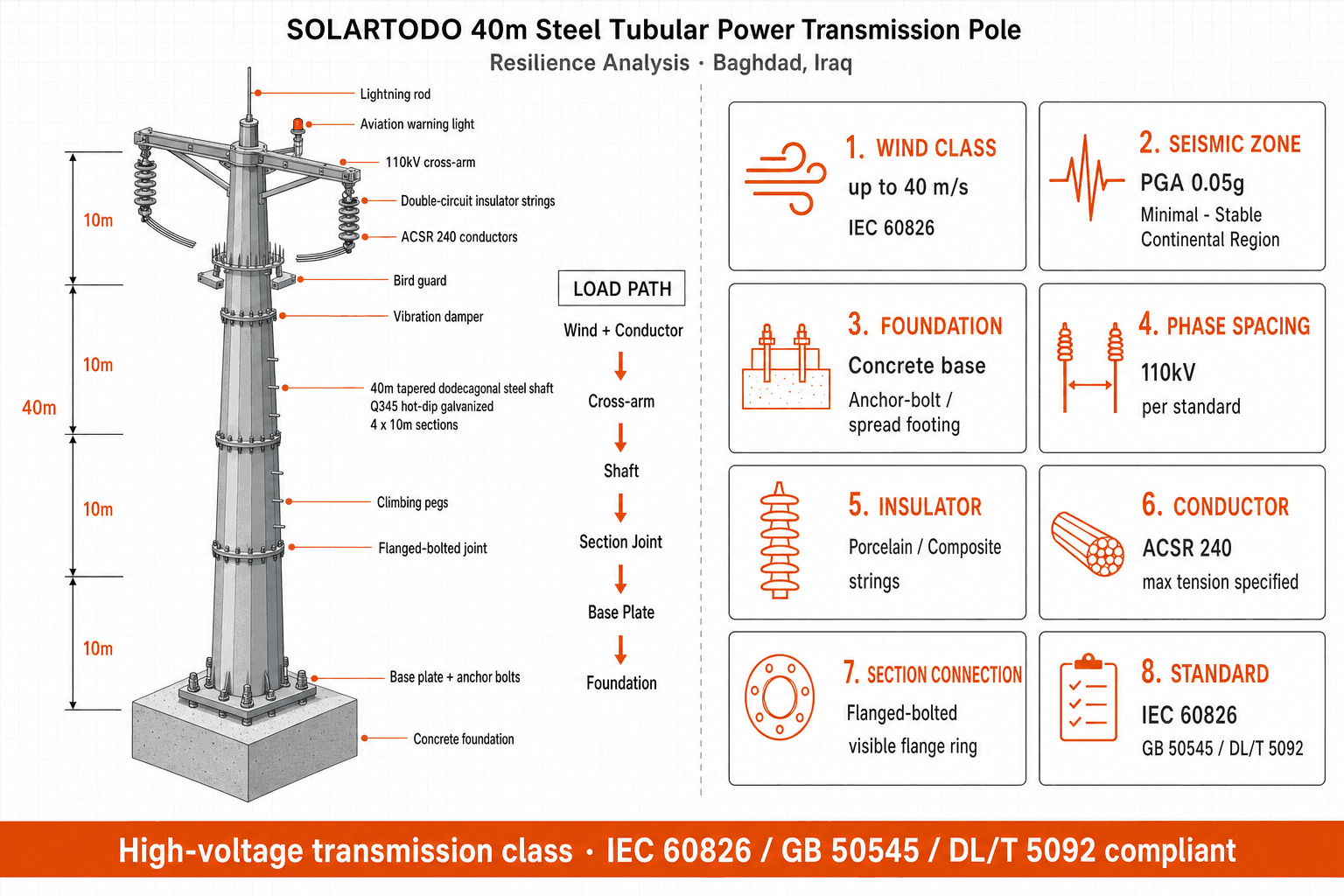

Especificações Técnicas

A configuração recomendada de Bagdá é uma linha de aço tubular de dupla terna em 110kV, usando aproximadamente 59 postes com 40m de altura, vãos de 250m e condutores ACSR-240 em uma rota total de cerca de 15km.

• Tipo de produto: Torre de Transmissão de Energia SOLARTODO, poste tubular de aço cônico
• Classe de aplicação: Espinha dorsal de transmissão de alta tensão
• Classe de tensão: 110kV
• Arranjo de circuito: Dupla terna
• Quantidade de postes: Aproximadamente 59 unidades
• Altura do poste: 40m
• Massa do poste: Aproximadamente 40t por poste
• Índice linear de aço: 1000kg/m
• Material do poste: Aço Q345
• Tratamento de superfície: Galvanizado por imersão a quente
• Formato do poste: Poste tubular de seção com parafuso flangeado
• Tipo de condutor: ACSR-240
• Massa do condutor: Aproximadamente 920kg/km
• Tensão máxima do condutor: 70kN
• Vão típico: 250m
• Comprimento total da linha: Aproximadamente 15km
• Espaçamento entre fases: 4m
• Distância mínima de segurança ao solo: 6m
• Comprimento do isolador: 1.5m
• Classe de vento: Classe 3
• Velocidade básica do vento: 35m/s
• Tipo de fundação: Fundação de base de concreto
• Acessórios: Degraus de escalada, braço transversal, conjunto de aterramento, proteção contra aves, amortecedor de vibração
• Vida útil de projeto: 30 anos
• Normas de referência: IEC 60826 / GB 50545 / DL/T 5092

Do ponto de vista das normas, a IEC 60826 rege a metodologia de carregamento e resistência para linhas aéreas, enquanto GB 50545 e DL/T 5092 são comumente citadas para práticas estruturais e de projeto de linhas de transmissão. De acordo com a IRENA (2023), a qualidade do investimento em transmissão está fortemente ligada à durabilidade ao longo do ciclo de vida, razão pela qual a espessura da galvanização, a proteção dos parafusos e o detalhamento da fundação importam tanto quanto a classificação nominal em kV.

Abordagem de Implementação

Um projeto de poste tubular de 110kV em 15km em Bagdá normalmente passaria por 5 fases: levantamento de rota, obras de fundação, fabricação do poste, montagem e comissionamento energizado.

A Fase 1 é a confirmação da rota e da geotecnia. Para um corredor de 15km com cerca de 59 postes, o contratante de utilidade ou EPC primeiro confirmaria o alinhamento do eixo central, pontos de travessia, capacidade de suporte geotécnica e resistividade do solo. Em Bagdá, os solos aluviais próximos à bacia do Tigre podem variar significativamente em curtas distâncias, então o projeto de fundação deve ser baseado em dados reais de sondagem, e não em suposições padrão a cada 250m.

A Fase 2 é o projeto detalhado e a aquisição. O pacote do poste incluiria seções de eixo cônico, parafusos de flange, conjuntos de gaiola de ancoragem, suportes de braço transversal, kits de aterramento, amortecedores de vibração e proteções contra aves. De acordo com a IEC 60826, o projeto mecânico deve considerar vento, tensão do condutor, condições de fio rompido e cargas de instalação. Para Bagdá, os compradores também devem solicitar certificados de galvanização, certificados da usina de aço para Q345 e documentação de classe do parafuso antes do envio.

A Fase 3 são as obras civis. As fundações de base de concreto normalmente são sequenciadas em blocos para que a escavação, a colocação de armaduras, o posicionamento das gaiolas de ancoragem e os cronogramas de concretagem possam avançar em paralelo. Um programa de 59 postes pode ser dividido em 3 a 5 frentes civis, dependendo das estradas de acesso e do gerenciamento do tráfego. O tempo de cura das fundações frequentemente controla o caminho crítico, especialmente quando postes pesados da classe 40t exigem tolerância estrita de alinhamento das ancoragens.

A Fase 4 é a montagem e a esticagem. Postes tubulares normalmente são entregues em seções flangeadas e montados por guindaste. Isso é útil em Bagdá porque o transporte seccionado pode passar por vias urbanas com mais facilidade do que montagens de treliça muito largas. Uma vez que as estruturas sejam aprumadas e torquadas, são instalados isoladores, condutores ACSR-240, aterramento e ferragens de amortecimento, seguidos de verificações de flecha-tensão no limite especificado de 70kN.

A Fase 5 é o teste e a energização. As etapas típicas de pré-comissionamento incluem inspeção das fundações, verificação do torque dos parafusos, medição de verticalidade, continuidade do aterramento, inspeção dos isoladores e verificações de folga do condutor. Se a linha conectar subestações ativas, a coordenação de interrupção pode adicionar várias semanas ao cronograma de entrega. Para uma linha de 15km em Bagdá, uma faixa de planejamento prática costuma ser de 8 a 14 meses, do desenho aprovado até a energização, assumindo que licenças e materiais importados estejam disponíveis no prazo.

Desempenho Esperado & ROI

Uma linha de poste tubular de dupla-circuito de 110kV em Bagdá entregaria principalmente confiabilidade, eficiência do corredor e menor impacto no uso urbano do solo ao longo de uma vida útil de projeto de 30 anos, em vez de um retorno rápido medido apenas pelas vendas de energia.

O principal valor de desempenho é a capacidade de transferência e a redução de interrupções. De acordo com a IEA (2023), o sistema elétrico do Iraque continua enfrentando congestionamentos e interrupções no serviço, especialmente durante a demanda máxima do verão. Uma linha de 110kV de dupla-circuito adiciona redundância porque um circuito pode sustentar a continuidade parcial durante manutenções ou eventos de contingência. Para alimentadores industriais, infraestrutura de água e cargas municipais densas, o custo evitado das horas de interrupção pode ser mais importante do que a tonelagem inicial de aço.

A economia do ciclo de vida também favorece postes tubulares galvanizados em corredores restritos. De acordo com a NREL (2022), a economia dos ativos de transmissão deve ser avaliada considerando custo de capital, frequência de manutenção, risco de interrupções e restrições de uso do solo. Uma estrutura em estilo de monopolo pode reduzir a largura necessária de faixa de servidão, simplificar o posicionamento à beira da estrada e diminuir a poluição visual em comparação com alternativas de treliça de base larga. Em locais na periferia de Bagdá, onde terra e acesso são difíceis, isso pode melhorar a economia total do projeto mesmo que o próprio poste seja mais pesado.

Os intervalos de manutenção geralmente são previsíveis. Com galvanização adequada, aterramento e proteção dos parafusos, uma vida útil de projeto de 30 anos é realista para essa classe de estrutura. A inspeção de rotina normalmente incluiria verificações visuais anuais, amostragem de torque dos parafusos a cada 3 a 5 anos, testes de resistência de aterramento e inspeções pós-tempestade após eventos de ventos fortes ou de poeira acima do limite de projeto de 35m/s. De acordo com o Banco Mundial (2023), a redução de interrupções forçadas e a melhor disponibilidade da rede têm valor econômico direto para a produtividade urbana.

Para equipes de aquisição, a discussão de ROI deve se concentrar em quatro métricas:

• Custo por km para uma linha de 15km e 59 postes
• Custo de aquisição de faixa de servidão versus alternativas de treliça
• Redução esperada de interrupções em um segmento de 110kV de dupla-circuito
• Custo de manutenção ao longo de 30 anos sob condições de poeira e calor em Bagdá

Resultados e Impacto

Para Bagdá, um corredor de poste tubular de 15km com 110kV em dupla-circuito normalmente melhoraria a resiliência de transferência, preservaria a largura do corredor e apoiaria a conectividade entre a subestação e o centro de cargas com aproximadamente 59 estruturas.

O impacto esperado é mais forte onde torres convencionais de grande pegada são difíceis de instalar. Um poste de aço tubular pode suportar o traçado adjacente à via, conexões de parques industriais e alinhamentos de borda urbana com restrições, com menos conflitos de uso do solo. Em Bagdá, onde as obras das concessionárias frequentemente se intersectam com corredores de transporte e com a forma urbana densa, essa pegada menor é uma vantagem prática.

O segundo impacto é a continuidade da rede. A configuração em dupla-circuito não elimina interrupções, mas melhora a flexibilidade operacional durante manutenções e comutações de contingência. Para concessionárias que planejam reforços em etapas, um segmento de 15km de 110kV também pode servir como um pacote modular entre subestações, interligações de geração ou grandes bolsões de carga.

O terceiro impacto é a durabilidade do ativo. Com aço Q345, galvanização a quente, fundações de concreto e acessórios como amortecedores de vibração e proteções contra aves, a linha foi projetada para um horizonte de serviço de 30 anos sob a exposição ao calor, à poeira e aos ventos de Bagdá. Esse é o tipo de especificação que as equipes de compras podem avaliar diretamente em relação aos padrões das concessionárias locais e aos documentos de licitação.

Tabela de Comparação

Para Bagdá, a principal opção de aquisição geralmente fica entre uma linha de poste tubular compacto de 110kV e uma alternativa convencional de treliça, considerando implantação, vão, método de montagem e uso de corredor.

Métrica	Recomendação de Poste Tubular 110kV SOLARTODO	Alternativa Convencional de Treliça 110kV
Classe de tensão	110kV circuito duplo	110kV circuito simples ou duplo
Forma da estrutura	Poste tubular de aço cônico	Torre de treliça de aço em ângulo
Quantidade típica para 15km	Aproximadamente 59 postes	Contagem semelhante, dependente da rota
Vão típico neste guia	250m	220-300m
Altura do poste/torre	40m	Frequentemente 25-40m, dependendo do perfil
Área de implantação no solo	Menor	Maior
Adequação a corredor urbano	Melhor em faixa de servidão (ROW) restrita	Menos adequado em ROW estreita
Massa do poste/torre	Aproximadamente 40t cada	Varia conforme a família de torres
Formato de transporte	Seções flangeadas	Múltiplos elementos de aço
Método de montagem	Montagem com guindaste de seções	Montagem da torre peça por peça
Perfil visual	Forma vertical estreita	Silhueta mais larga
Padrões de projeto	IEC 60826 / GB 50545 / DL/T 5092	Conjunto de normas IEC / padrão da concessionária local

Preços e Cotação

A SOLARTODO oferece três faixas de preços para esta linha de produtos: FOB Supply (equipamento na fábrica na China), CIF Delivered (incluindo frete marítimo e seguro) e EPC Turnkey (instalado e comissionado totalmente, com garantia de 1 ano). Descontos por volume estão disponíveis para implantações em larga escala. Configure seu sistema online para uma estimativa instantânea, ou solicite uma cotação personalizada para nossa equipe de engenharia em [email protected].

Para licitações em Bagdá, os compradores devem solicitar uma cotação item a item que separe o fornecimento do poste de aço, a galvanização, os acessórios do condutor, os desenhos das fundações, a embalagem, o frete e o escopo de montagem no local. A SOLARTODO também pode ser comparada, com base apenas em fornecimento de equipamentos, com modelos locais de execução EPC. Os detalhes do produto estão disponíveis na página do produto da Torre de Transmissão de Energia, e RFQs técnicas podem ser enviadas via a página de contato.

Perguntas Frequentes

Este FAQ responde às perguntas mais comuns de compradores de Bagdá sobre dimensionamento de postes tubulares de 110kV, instalação, manutenção, escopo de garantia e estrutura de cotação em 8-12 respostas concisas.

P1: Por que 110kV é a classe recomendada para esta configuração de Bagdá?
110kV se adequa ao serviço de subtransmissão e transferência de backbone entre subestações e grandes centros de carga. Em Bagdá, a demanda densa e os corredores restritos frequentemente exigem uma linha de maior capacidade do que a distribuição de 35kV pode fornecer. Este guia usa um perfil de dupla-circuito de 110kV com vãos de 250m e cerca de 15km de extensão de rota por esse motivo.

P2: Por que usar um poste tubular em vez de uma torre treliçada?
Um poste de aço tubular utiliza menos área de implantação no solo e geralmente se adapta melhor a direitos de passagem estreitos. Isso é importante em Bagdá perto de estradas, canais, áreas industriais e distritos urbanizados. A contrapartida é uma maior demanda estrutural em uma única peça, mas seções flangeadas e montagem com guindaste podem simplificar a instalação urbana em comparação com conjuntos treliçados de base ampla.

P3: Qual é o condutor recomendado para esta configuração?
O condutor especificado é ACSR-240, listado aqui com aproximadamente 920kg/km e tensão máxima de 70kN. Esse tamanho de condutor é comumente usado quando as concessionárias precisam de um equilíbrio prático entre ampacidade, resistência mecânica e flecha administrável ao longo de vãos de 250m em serviço de dupla-circuito de 110kV.

P4: Quanto tempo um projeto de 15km normalmente levaria?
Uma faixa prática de planejamento é de cerca de 8 a 14 meses, dependendo de permissões de rota, condições geotécnicas, prazo de entrega de materiais importados e coordenação de interrupções. O caminho crítico geralmente inclui cura das fundações, entrega dos postes e acesso para esticamento dos cabos. O controle de tráfego urbano em Bagdá também pode afetar as janelas de instalação do guindaste e do condutor.

P5: Que manutenção uma linha de poste tubular de 30 anos exige?
A manutenção típica inclui inspeção visual anual, amostragem periódica do torque dos parafusos a cada 3 a 5 anos, verificações de aterramento e inspeção pós-tempestade após eventos severos de vento ou poeira. Os compradores também devem monitorar a condição da galvanização, contaminação dos isoladores e desempenho dos amortecedores de vibração, especialmente em ambientes quentes e com poeira em Bagdá.

P6: Existe um ROI mensurável para esse tipo de linha?
Sim, mas o ROI geralmente é medido pela confiabilidade e capacidade de rede, e não pela receita direta do produto. As concessionárias frequentemente avaliam o custo evitado de interrupções, a redução da carga sobre o direito de passagem, menor exposição à manutenção e maior flexibilidade de transferência proporcionada pela configuração de dupla-circuito. Em Bagdá, esses fatores podem superar comparações apenas de custo de material.

P7: O que deve ser incluído em uma cotação EPC?
Uma cotação EPC deve separar projeto, fornecimento de postes, galvanização, gaiolas de ancoragem, condutores, isoladores, obras civis, montagem, esticamento, testes e comissionamento. Para Bagdá, também deve esclarecer se a liberação aduaneira, o transporte interno, a coordenação de interrupções e os testes de aceitação da concessionária estão incluídos ou excluídos do escopo oferecido.

P8: Quais termos de garantia são típicos para esta linha de produtos?
Os termos de garantia comercial variam por contrato, mas os compradores geralmente solicitam pelo menos 1 ano após o comissionamento para os equipamentos fornecidos dentro do escopo EPC. Isso deve ser distinto da vida útil de projeto de 30 anos. O contrato deve definir exclusões para vandalismo, danos de terceiros, condições meteorológicas extraordinárias e manuseio inadequado no local.

P9: Esta configuração pode ser adaptada para ventos mais fortes ou condições de solo diferentes?
Sim. A base da Classe de Vento 3 de 35m/s pode ser recalculada se a concessionária ou o consultor exigir uma velocidade de projeto diferente. A geometria das fundações também pode ser ajustada após testes geotécnicos. Na prática, as cargas de vento, carga de cabo rompido e capacidade de suporte são verificadas antes de a espessura final da parede do poste e os detalhes da gaiola de ancoragem serem congelados.

P10: 59 postes em 15km é uma densidade realista para 110kV?
Sim. Com cerca de 3.9 postes/km e vãos médios de 250m, a densidade da rota fica próxima da faixa típica de 4-5 postes/km esperada para linhas de subtransmissão de 66-110kV. Isso torna a quantidade razoável para um corredor de Bagdá com esse comprimento, especialmente com a configuração de dupla-circuito e restrições de afastamento urbano.

Referências

1. Agência Internacional de Energia (2023): Visão geral do setor de energia do Iraque e limitações do sistema elétrico, incluindo gargalos de transmissão e desafios de confiabilidade.
2. Banco Mundial (2023): Dados de desenvolvimento e infraestrutura do Iraque destacando a confiabilidade da eletricidade como uma grande restrição econômica.
3. Portal de Conhecimento sobre Mudanças Climáticas do Banco Mundial (2021): Perfil climático de Bagdá incluindo altas temperaturas no verão, condições áridas e exposição ambiental relacionada ao vento.
4. IEC (2017): IEC 60826, Critérios de projeto de linhas de transmissão aéreas.
5. ONU-Habitat (2024): Contexto demográfico de urbanização no Iraque e da região metropolitana de Bagdá.
6. IRENA (2023): Considerações de investimento em sistemas de energia e transmissão para confiabilidade, durabilidade e desempenho ao longo do ciclo de vida.
7. Laboratório Nacional de Energias Renováveis (2022): Orientações para planejamento de transmissão e avaliação do ciclo de vida relevantes para a avaliação de custo-benefício de ativos de rede.
8. GB 50545 / DL/T 5092: Padrões de referência de projeto de linhas de transmissão de energia chinesas e estruturas, comumente usados para pacotes de engenharia de postes de aço.

Equipamentos Implantados

• 59 × 40m postes de torre tubular cônica de aço para transmissão de energia, circuito duplo, aprox. 40t/poste
• Seções de poste de aço flangeado galvanizado a fogo Q345
• Conjuntos de braço cruzado para circuito duplo de 110kV
• Condutor ACSR-240, aprox. 920kg/km, tensão máxima 70kN
• Cadenas de isoladores de 1.5m para configuração de linha de 110kV
• Fundações de concreto com conjuntos de gaiola de ancoragem
• Sistema de aterramento configurado para cada local de poste
• Degraus de escalada para acesso de manutenção
• Proteções contra aves para proteção da avifauna nos componentes da linha
• Amortecedores de vibração para controle do movimento do condutor sob carregamento de vento
