Análise do mercado de postes de iluminação inteligente em San Juan: guia de configuração híbrida de 57 unidades 12m

Recomendação de poste de iluminação inteligente SOLARTODO para San Juan, Puerto Rico

Resumo

Cápsula de resposta: San Juan deve modelar um corredor de postes de iluminação inteligente SOLARTODO com 57 unidades usando postes híbridos de 12 m com espaçamento de 32 m, cobrindo cerca de 1.8 km com armazenamento de 10 kWh por poste.

Este artigo é uma recomendação de análise de mercado, não uma afirmação de implantação concluída. A configuração SOLARTODO proposta se ajusta a corredores costeiros densos onde iluminação, carregamento de EV, segurança pública, sensoriamento ambiental e prontidão para telecomunicações precisam compartilhar espaço limitado junto ao meio-fio. De acordo com o U.S. Census Bureau QuickFacts (2025), San Juan tinha uma estimativa de 329,737 residentes, 153,632 domicílios, 47.89 milhas quadradas de área terrestre e 7,147.1 pessoas por milha quadrada em 2020.

Principais conclusões

Cápsula de resposta: A implantação recomendada para San Juan usa 57 postes integrados, espaçamento de 32 m, iluminação LED de 160 W, entrada solar de 300 W e carregamento AC de 11 kW por local.

• Um corredor de 57 unidades com espaçamento de 32 m cobre cerca de 1.8 km, equivalente a aproximadamente 31 postes inteligentes por quilômetro antes dos ajustes de cruzamentos e recuos.
• Cada poste de aço cônico octogonal de 12 m usa diâmetro de base de 45 cm, diâmetro superior de 15 cm, acabamento galvanizado a quente e espaço de gabinete integrado nos 2.2 m inferiores.
• Cada poste combina 2 x 80 W luminárias LED a 4000K, produzindo cerca de 24,000 lúmens nominais antes dos fatores ópticos e de utilização do local.
• Cada pacote de energia híbrida inclui 2 x 150 W painéis solares monocristalinos, uma VAWT helicoidal tipo Gorlov de 400 W, controle MPPT, armazenamento LFP de 10 kWh e backup de rede.
• Cada carregador integrado é especificado como 11 kW AC, Type 2, pistola única, OCPP 1.6J, com cabo espiralado de 5 m, touchscreen, E-stop e porta de manutenção.
• O hardware de segurança pública inclui uma câmera IR de 4 MP com alcance noturno de 50 m, ligação de alarme SOS, áudio IP de 30 W e acionamento de transmissão de emergência.
• A prontidão para telecomunicações inclui uma small cell 5G NR n78 embutida a 8.7 m, 4T4R MIMO e aproximadamente 200 m de cobertura em nível de rua.
• De acordo com o NOAA National Hurricane Center (2018), o Hurricane Maria atingiu Puerto Rico com ventos de cerca de 135 kt, portanto a análise de carga de vento e corrosão deve preceder a aquisição.

Contexto de mercado para San Juan

Cápsula de resposta: Os 329,737 residentes, 153,632 domicílios e 7,147.1 pessoas por milha quadrada de San Juan sustentam infraestrutura viária multifuncional compacta.

San Juan é a capital de Puerto Rico, um grande porto, centro turístico, polo de saúde e distrito de emprego denso. De acordo com o U.S. Census Bureau QuickFacts (2025), o município tinha 208,446 empregados em estabelecimentos empregadores em 2023 e $7.39 bilhões em vendas de varejo em 2022. Esse perfil de demanda favorece ativos viários inteligentes em Hato Rey, Santurce, Condado, vias de acesso a Old San Juan, distritos hospitalares, paradas de transporte e zonas comerciais à beira-mar.

A aplicação relevante é um corredor urbano, não um caminho de parque ou um mastro rodoviário. A SOLARTODO deve posicionar o poste inteligente de 12 m como uma plataforma compartilhada de espaço público para iluminação, recarga de EV, cobertura de câmeras, dados ambientais, prontidão 5G, áudio público e resposta a emergências. Uma única fundação integrada e envelope de poste reduz conflitos na calçada em comparação com postes de luz, pedestais de carregadores, postes de câmera e gabinetes de telecomunicações separados.

Fatores climáticos, de rede e de normas

Cápsula de resposta: San Juan precisa de postes de 12 m resistentes à corrosão porque a exposição costeira, 56 polegadas de chuva e o risco de vento em região de furacões moldam todas as especificações.

De acordo com os recursos climáticos NOAA/NWS San Juan (2021), o clima tropical costeiro de San Juan exige equipamentos selecionados para calor, umidade, ar salino, exposição UV, chuva impulsionada pelo vento e recuperação após tempestades. De acordo com o NOAA National Hurricane Center (2018), o Hurricane Maria causou interrupção de energia e comunicações em toda a ilha, incluindo danos extensos a postes de serviços públicos. Para a SOLARTODO, isso significa eletrônicos selados, aço galvanizado a quente, painéis de acesso reparáveis, fixadores resistentes à corrosão e fundações analisadas conforme os requisitos aplicáveis de vento e licenciamento de Puerto Rico.

De acordo com o DOE/FEMA PR100 (2024), a meta de planejamento energético de Puerto Rico continua sendo 100% de eletricidade renovável até 2050. De acordo com a U.S. Energy Information Administration (2024), o sistema elétrico de Puerto Rico continua exposto a combustível importado e a restrições de modernização da rede. Portanto, autopotência híbrida com backup de rede é mais apropriada do que um programa de substituição somente de iluminação.

Configuração técnica recomendada

Cápsula de resposta: Um corredor SOLARTODO hybrid_12m de 57 unidades deve usar postes de aço de 12 m, espaçamento de 32 m e módulos integrados de carregamento, sensoriamento, iluminação, armazenamento e telecomunicações.

O formato SOLARTODO recomendado é um poste de aço cônico octogonal de 12 m com acabamento galvanizado a quente em cinza-prateado. Os 2.2 m inferiores operam como gabinete integrado de carregamento de EV, não como pilar rodoviário destacado. Esse layout reduz a complexidade civil, mantém o acesso de manutenção em um único envelope de ativo e preserva a largura livre da calçada em corredores densos de San Juan.

Cada poste deve portar uma turbina eólica vertical helicoidal tipo Gorlov de 400 W no ápice e 2 x 150 W painéis solares monocristalinos em suportes simétricos east-west em A-frame a 15 degrees. O armazenamento de energia deve ser uma bateria LFP de 10 kWh na base do poste, gerenciada por controle MPPT e apoiada por uma interface de conexão à rede. De acordo com o NREL PVWatts (2024), o PVWatts estima a produção de energia fotovoltaica conectada à rede usando entradas de local e sistema, portanto o rendimento final deve ser modelado antes da aquisição.

A iluminação deve usar braços simétricos duplos de 1.5 m com inclinação ascendente de +8 degree e 2 x 80 W luminárias LED a 150 lm/W e 4000K. Os módulos de segurança e cívicos devem incluir uma câmera bullet de 4 MP com alcance IR de 50 m, sensor ambiental de 8 parâmetros, botão de pânico SOS, acionamento de transmissão de emergência e coluna de áudio TCP/IP de 30 W / 93 dB. O pacote de telecomunicações deve reservar espaço para uma small cell 5G NR n78 embutida a 8.7 m com 4T4R MIMO e cerca de 200 m de cobertura.

Especificações técnicas

Cápsula de resposta: A especificação de San Juan deve combinar armazenamento LFP de 10 kWh, carregamento AC de 11 kW, solar de 300 W, eólico de 400 W e 24,000 lúmens nominais por poste.

Módulo	Especificação recomendada	Justificativa para San Juan
Estrutura do poste	Aço cônico octogonal de 12 m, base de 45 cm, topo de 15 cm	Altura de corredor urbano com capacidade de gabinete integrado
Escala de implantação	57 unidades, espaçamento de 32 m, cerca de 1.8 km	Cobertura de rua densa com layout civil repetível
Iluminação	2 x 80 W LED, 4000K, 150 lm/W	Iluminação viária e pedonal branca eficiente
Solar	2 x 150 W painéis monocristalinos	Geração diurna distribuída em cada poste
Eólico	VAWT helicoidal tipo Gorlov de 400 W	Geração suplementar durante vento costeiro variável
Bateria	10 kWh LFP na base do poste	Operação resiliente durante interrupções da rede
Carregamento de EV	11 kW AC Type 2, OCPP 1.6J, cabo de 5 m	Recarga gerenciada junto ao meio-fio sem pedestal separado
Segurança	Câmera de 4 MP, IR de 50 m, ligação SOS	Cobertura de segurança pública para corredores de alto fluxo
Comunicações	5G NR n78, 4T4R MIMO, cerca de 200 m de cobertura	Prontidão para small-cell sem monopolos adicionais
Mídia	Display LED portrait P5, 1280 x 2560 mm, >5000 cd/m2	Mensagens cívicas e inventário publicitário limitado

De acordo com a IEC 60598 (2020), o projeto de luminárias deve ser revisado contra requisitos internacionais de segurança e testes para equipamentos de iluminação. De acordo com a IEC 62196-2 (2022), conectores AC para EV exigem compatibilidade dimensional para acessórios de pinos e tubos de contato, apoiando o planejamento de interface Type 2. De acordo com a IRENA (2024), o LCOE de solar PV em escala utilitária caiu 12% de 2022 a 2023, reforçando o argumento de longo prazo para infraestrutura distribuída assistida por energia solar.

Abordagem de implementação

Cápsula de resposta: Um corredor de 57 postes em San Juan deve ser entregue em 4 fases: levantamento, coordenação com concessionárias, instalação e comissionamento ao longo de 8-14 semanas após as licenças.

A Fase 1 deve confirmar geometria do corredor, utilidades subterrâneas, largura livre ADA da calçada, pontos de interconexão, backhaul de telecomunicações, condições de fundação e requisitos de licenciamento. A Fase 2 deve finalizar desenhos de fabricação, cálculos de carga de vento, medição do carregador, integração OCPP, detalhes de corrosão e logística CKD. A Fase 3 deve instalar fundações, erguer postes, conectar backup de rede e verificar aterramento, drenagem, acesso ao gabinete e orientação do display.

A Fase 4 deve comissionar programações de iluminação, controles de bateria, carregamento de EV, visualizações de câmera, áudio IP, sensores ambientais, prontidão 5G e telemetria remota. Os testes de aceitação devem incluir verificações fotométricas noturnas, testes de transação do carregador, testes de E-stop, logs de sessão OCPP, verificação IR da câmera e ensaios de transmissão de emergência. A SOLARTODO deve fornecer desenhos as-built, mapeamento de números de série, registros de firmware e um cronograma de manutenção antes da entrega.

Desempenho esperado e ROI

Cápsula de resposta: O ROI depende de 57 fundações compartilhadas substituindo múltiplos ativos enquanto cada poste fornece iluminação de 160 W, carregamento de 11 kW, armazenamento, sensoriamento e valor de telecomunicações.

O caso de desempenho mais forte não está apenas na economia de iluminação. O valor vem da prevenção de obras civis duplicadas, redução de equipamentos na calçada, eficiência LED, armazenamento resiliente à rede, carregamento de EV gerenciado, potencial de hospedagem de small-cell, inventário de display cívico e menos contratos de manutenção separados. De acordo com o IEA Global EV Outlook (2024), a análise de mobilidade elétrica agora acompanha infraestrutura de carregamento, demanda de baterias, impactos na rede e desenvolvimento de políticas, portanto San Juan deve tratar o carregamento como parte de um sistema energético mais amplo junto ao meio-fio.

O ROI preliminar deve modelar pelo menos 6 variáveis: custos evitados de postes e gabinetes, redução de energia LED, utilização do carregador, valor de locação de telecomunicações, receita de display e valor de resiliência durante apagões. A bateria de 10 kWh não deve ser apresentada como autonomia ilimitada; ela é um buffer gerenciado para iluminação, controles, comunicação e cargas emergenciais selecionadas. O desempenho final deve ser validado por modelagem de rendimento solar, verificações de recurso eólico, análise de interconexão elétrica e dados de comissionamento em campo.

Tabela comparativa

Cápsula de resposta: Em comparação com layouts de 2 ativos, o poste híbrido SOLARTODO de 12 m reduz a pegada ao combinar iluminação, carregamento, armazenamento, sensoriamento e telecomunicações em 1 estrutura.

Opção	Melhor aplicação	Principais vantagens	Principal tradeoff
Poste de iluminação inteligente híbrido SOLARTODO de 12 m	Corredores costeiros densos, bordas de transporte, praças, ruas hospitalares	1 fundação, carregamento de 11 kW, armazenamento de 10 kWh, prontidão 5G, CCTV, áudio, display	Maior complexidade inicial de engenharia e licenciamento
Poste LED padrão conectado à rede	Reiluminação básica de ruas com serviços digitais limitados	Menor custo de equipamento e modelo de manutenção familiar	Menor resiliência e menos serviços monetizáveis
Carregador separado mais poste de luz	Locais com calçadas largas ou estacionamentos	Substituição mais fácil do carregador e separação de fornecedores	Mais valas, maior pegada na calçada, mais gabinetes
Small cell de telecomunicações em monopolo separado	Atualizações sem fio focadas em capacidade	Forte especialização RF e controle da operadora	Adiciona poluição visual e caminho de licenciamento separado

Preços e cotação

Cápsula de resposta: A SOLARTODO deve cotar 3 níveis comerciais: FOB Supply, CIF Delivered e EPC Turnkey para a configuração de San Juan de 57 unidades e 12 m.

FOB Supply deve incluir a estrutura do poste, luminárias, painéis solares, turbina eólica, bateria LFP, hardware do carregador, módulos inteligentes, display e documentação de fábrica ex-works China. CIF Delivered deve adicionar frete marítimo, seguro, embalagem de exportação e entrega ao porto ou ponto logístico acordado em Puerto Rico. EPC Turnkey deve incluir obras civis, fundações, instalação, conexão elétrica, comissionamento, configuração OCPP, treinamento e uma garantia de 1-year, salvo negociação de termos estendidos.

Os preços devem ser dimensionados por engenharia, não estimados por suposição, porque os custos de San Juan dependem de projeto de fundação, certificação de vento, abertura de valas para utilidades, backhaul de telecomunicações, condições de licença, mão de obra local, regras de interconexão e aprovações de displays. Descontos por volume podem se aplicar quando a aquisição excede um corredor de 57 unidades ou padroniza a mesma configuração de 12 m em vários distritos. Use o configurador SOLARTODO Smart Streetlight para uma estimativa inicial ou solicite uma cotação personalizada em [email protected].

Perguntas frequentes

Cápsula de resposta: Estas 10 FAQs cobrem preço, especificações, logística, garantia, instalação, normas, manutenção, telecomunicações, ROI e comparação para um corredor de 57 unidades em San Juan.

1. Quanto custaria um corredor SOLARTODO Smart Streetlight de 57 unidades?

O preço final exige uma cotação de engenharia porque obras civis, certificação de carga de vento, abertura de valas para utilidades, logística e licenciamento podem alterar materialmente o preço instalado. A SOLARTODO deve fornecer três níveis: FOB Supply apenas para equipamentos, CIF Delivered para frete e seguro até Puerto Rico e EPC Turnkey para instalação e comissionamento. Um pedido de 57 unidades pode se qualificar para preço por volume se a mesma configuração de 12 m for padronizada.

2. Qual é a especificação técnica recomendada para San Juan?

A unidade recomendada é um poste inteligente híbrido de 12 m com 2 x 80 W luminárias LED, 2 x 150 W painéis solares, uma VAWT helicoidal de 400 W, uma bateria LFP de 10 kWh e um carregador AC Type 2 de 11 kW. Também inclui uma câmera IR de 4 MP, sensor ambiental de 8 parâmetros, áudio IP de 30 W, alarme SOS, display portrait P5 e prontidão 5G NR n78.

3. Quantos postes são necessários para um corredor urbano típico?

Com espaçamento de 32 m, 57 postes cobrem aproximadamente 1.8 km de corredor contínuo antes dos ajustes finais para cruzamentos, acessos de veículos, recuos, conflitos com utilidades e requisitos fotométricos. Isso equivale a cerca de 31 postes por quilômetro. Um layout final deve ser baseado na largura da via, altura de montagem, classe de iluminação-alvo, travessias de pedestres, linhas de visão das câmeras, acesso ao carregador e localizações das fundações.

4. Quanto tempo levaria a implantação depois que as licenças forem aprovadas?

Um corredor típico de 57 unidades pode ser planejado ao longo de 8-14 semanas após a obtenção de licenças, logística e aprovações de utilidades. O trabalho geralmente avança por levantamento, construção de fundações, elevação de postes, conexão elétrica e comissionamento. O risco de cronograma vem de conflitos com utilidades subterrâneas, logística de temporada de furacões, filas de interconexão, aprovações de telecomunicações e mudanças civis específicas do local descobertas durante a escavação.

5. O carregador de EV é um pedestal separado na via?

Não. Os 2.2 m inferiores do poste são projetados como gabinete integrado de carregamento de EV, portanto o carregador faz parte do mesmo ativo de aço soldado em vez de um pilar separado. Isso importa em San Juan porque a largura da calçada é valiosa. O layout integrado reduz a desordem de equipamentos, simplifica a titularidade do ativo e mantém o acesso de serviço do carregador dentro de uma estrutura mantida única.

6. Quais normas devem reger o projeto?

O pacote de luminárias deve ser revisado contra a IEC 60598, a interface de carregamento AC contra a IEC 62196-2 e a arquitetura do poste inteligente contra GB/T 37024 ou requisitos equivalentes do projeto. O OCPP 1.6J deve reger a comunicação do carregador. Licenciamento específico de Puerto Rico, código elétrico, proteção contra corrosão costeira, engenharia de fundações e análise de carga de vento de furacões continuam obrigatórios antes da aquisição ou instalação.

7. Qual modelo de garantia e manutenção deve ser solicitado?

Para aquisição EPC Turnkey, a base deve incluir uma garantia de 1-year cobrindo defeitos de equipamento, problemas de comissionamento e mão de obra de instalação documentada. Os compradores devem solicitar cobertura estendida opcional para baterias, displays, carregadores, câmeras e turbinas eólicas. A manutenção deve incluir verificações visuais trimestrais, testes elétricos anuais, limpeza de câmeras, análise de saúde da bateria, diagnósticos do carregador, controle de firmware e inspeção de corrosão.

8. Como isso se compara a um poste de iluminação LED padrão?

Um poste LED padrão é mais barato e simples, mas resolve principalmente a iluminação. O poste híbrido SOLARTODO adiciona armazenamento de 10 kWh, geração renovável, carregamento de 11 kW, CCTV, sensoriamento ambiental, áudio de emergência, capacidade de display e prontidão 5G em uma única pegada. Para os corredores densos de San Juan, o ativo integrado pode reduzir fundações e gabinetes separados enquanto melhora a resiliência e a densidade de serviços.

9. O poste pode apoiar aplicações de telecomunicações e segurança pública?

Sim. A configuração recomendada inclui uma posição de small-cell 5G NR n78 embutida a 8.7 m com 4T4R MIMO e cerca de 200 m de cobertura-alvo, sujeita à validação da operadora. O suporte à segurança pública inclui uma câmera IR de 4 MP, alarme SOS, áudio IP e acionamento de transmissão de emergência. A implantação final deve coordenar regras de privacidade, retenção de dados, cibersegurança e procedimentos operacionais municipais.

10. O que deve ser verificado antes de emitir um pedido de compra?

Antes da aquisição, confirme projeto fotométrico, cálculos de carga de vento, proteção contra corrosão, desenhos de fundação, mapas de utilidades, aprovação de interconexão, medição do carregador, compatibilidade com plataforma OCPP, backhaul de telecomunicações, licenciamento de display e acesso de manutenção. O comprador também deve solicitar critérios de aceitação de fábrica, listas de peças sobressalentes, política de firmware, termos de garantia da bateria, cronograma logístico e documentação de comissionamento. Essas verificações reduzem ordens de alteração após a chegada dos equipamentos.

Referências

Cápsula de resposta: A recomendação usa 8 fontes citadas cobrindo demografia de San Juan, resiliência de Puerto Rico, carregamento de EV, modelagem solar, custos renováveis e risco de furacão.

1. U.S. Census Bureau QuickFacts: San Juan Municipio, Puerto Rico (2025).
2. DOE/FEMA PR100: Puerto Rico Grid Resilience and Transitions to 100% Renewable Energy Study (2024).
3. U.S. Energy Information Administration: Puerto Rico Energy Profile (2024).
4. NOAA National Hurricane Center: Hurricane Maria Tropical Cyclone Report (2018).
5. NOAA/NWS San Juan Climate Resources (2021).
6. NREL PVWatts Calculator (2024).
7. IEA Global EV Outlook 2024 (2024).
8. IRENA Renewable Power Generation Costs in 2023 (2024).
9. IEC Webstore: IEC 60598 Luminaires (2020).
10. IEC Webstore: IEC 62196-2 Conductive Charging of Electric Vehicles (2022).

Equipamentos implantados

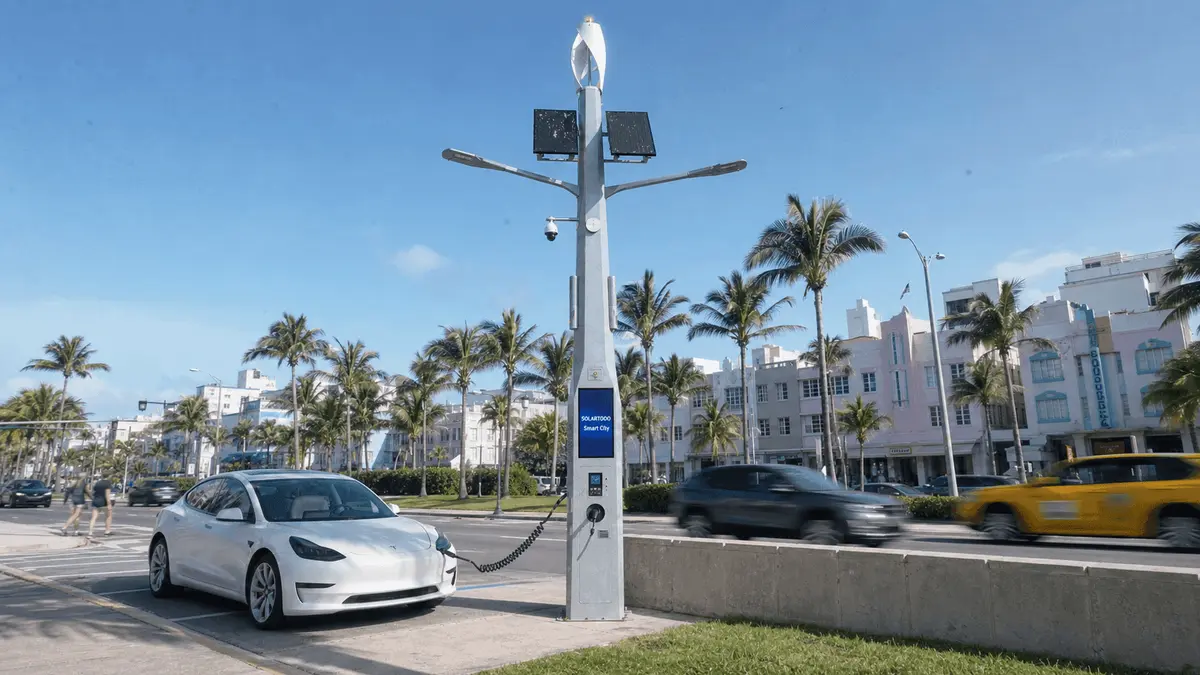

• 57 unidades x poste de aço cônico octogonal Smart Streetlight de 12m, base Ø45cm até topo Ø15cm
• Poste inferior integrado de 2.2m como gabinete de carregamento de EV, soldado como uma estrutura contínua de aço
• VAWT helicoidal tipo Gorlov, Ø70x100cm, 400W, 3 pás torcidas de alumínio branco, LED vermelho de aviação
• 2 x 150W painéis solares monocristalinos deep-black em suportes simétricos east-west A-frame com inclinação de 15°
• Bateria LFP de 10kWh dentro da base do poste com controlador MPPT e conexão de backup à rede
• Braços de luminária simétricos duplos de 1.5m com inclinação ascendente de +8° e 2 x 80W LED, 4000K, 150 lm/W
• Câmera bullet 4MP com IR 50m em suporte de braço curto de 30cm
• Sensor ambiental de 8 parâmetros para temp, umidade, vento, pressão, ruído, PM2.5, PM10 e iluminância
• Coluna de áudio IP TCP/IP de 30W/93dB, Ø10x50cm, integração embutida no poste com cor correspondente
• Carregador AC integrado de 11kW com pistola única, Type 2, OCPP 1.6J, cabo espiralado de 5m, touchscreen, E-stop, porta de manutenção
• Display LED portrait P5, 1280x2560mm, >5000 cd/m², conteúdo limitado a “SOLARTODO Smart City”
• Small cell 5G NR n78, 4T4R MIMO, cobertura de 200m, embutida a 8.7m na face plana do poste
